Hyundai Elantra 2015 Kullanım Kılavuzu (in Turkish)

449

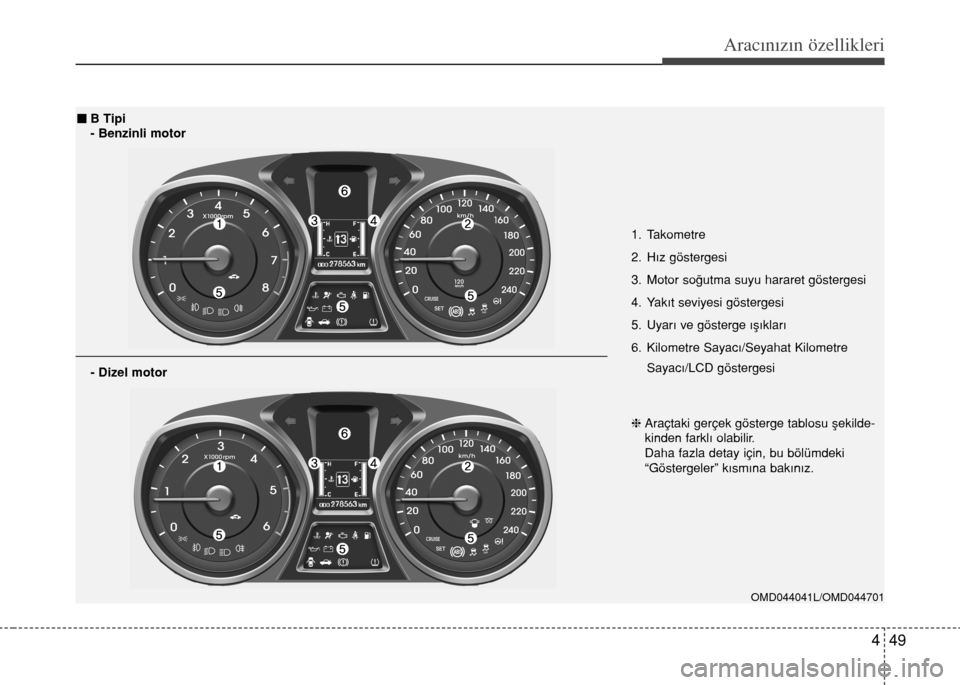

Aracınızın özellikleri
1. Takometre
2. Hız göstergesi
3. Motor soğutma suyu hararet göstergesi
4. Yakıt seviyesi göstergesi
5. Uyarı ve gösterge ışıkları
6. Kilometre Sayacı/Seyahat Kilometre
Sayacı/LCD göstergesi
OMD044041L/OMD044701
nB Tipi
- Benzinli motor
hAraçtaki gerçek gösterge tablosu şekilde-
kinden farklı olabilir.
Daha fazla detay için, bu bölümdeki
“Göstergeler” kısmına bakınız.
- Dizel motor

Aracınızın özellikleri
50 4

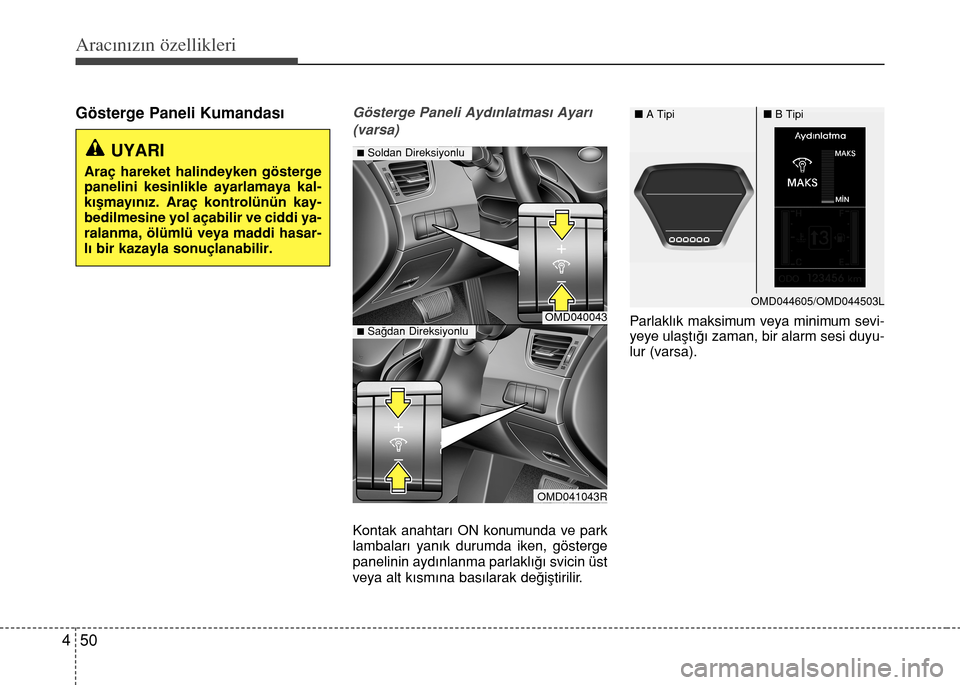

Gösterge Paneli KumandasıGösterge Paneli Aydınlatması Ayarı
(varsa)
Kontak anahtarı ON konumunda ve park
lambaları yanık durumda iken, gösterge
panelinin aydınlanma parlaklığı svicin üst
veya alt kısmına basılarak değiştirilir.Parlaklık maksimum veya minimum sevi-
yeye ulaştığı zaman, bir alarm sesi duyu-
lur (varsa).
OMD044605/OMD044503L nA TipinB Tipi
OMD040043
OMD041043R
nSoldan Direksiyonlu
nSağdan Direksiyonlu
UYARI
Araç hareket halindeyken gösterge
panelini kesinlikle ayarlamaya kal-
kışmayınız. Araç kontrolünün kay-
bedilmesine yol açabilir ve ciddi ya-
ralanma, ölümlü veya maddi hasar-
lı bir kazayla sonuçlanabilir.

451
Aracınızın özellikleri

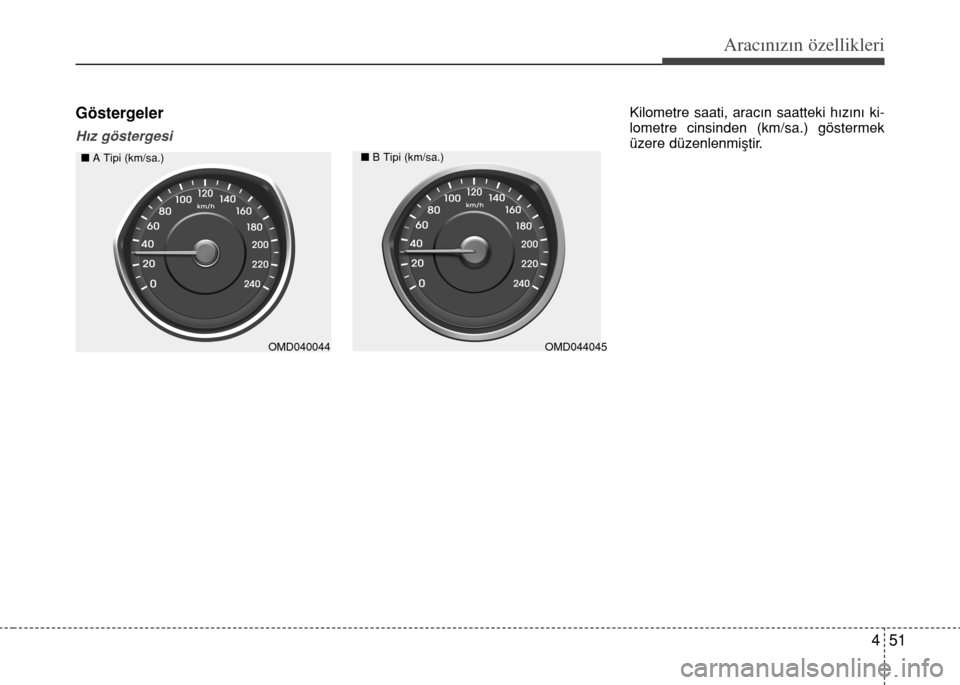

Göstergeler
Hız göstergesi
Kilometre saati, aracın saatteki hızını ki-
lometre cinsinden (km/sa.) göstermek
üzere düzenlenmiştir.
nA Tipi (km/sa.)nB Tipi (km/sa.)
OMD044045 OMD040044

Aracınızın özellikleri
52 4

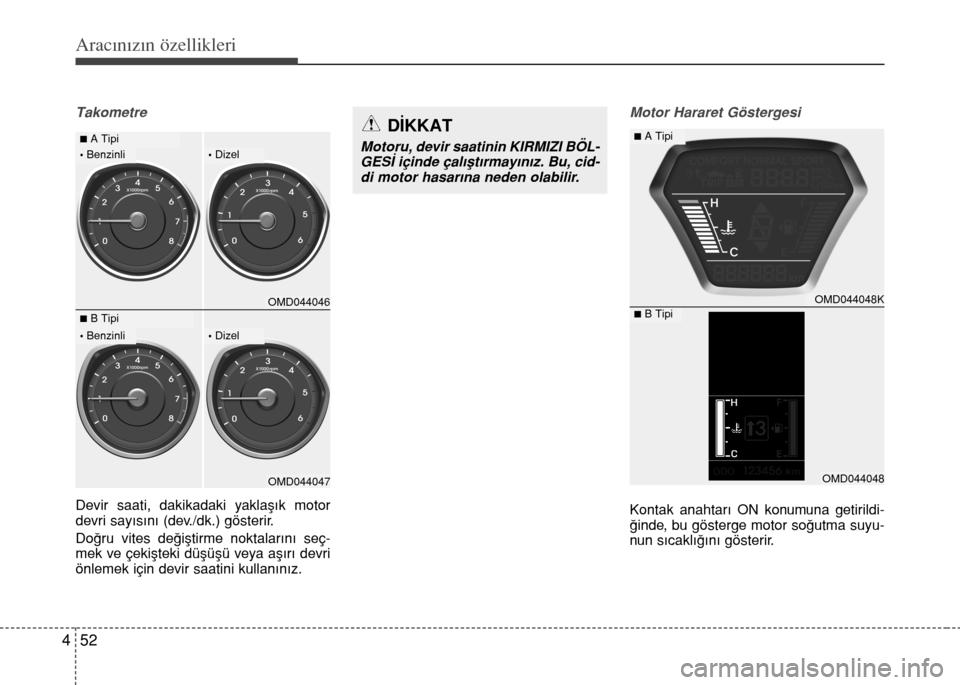

Takometre
Devir saati, dakikadaki yaklaşık motor
devri sayısını (dev./dk.) gösterir.
Doğru vites değiştirme noktalarını seç-
mek ve çekişteki düşüşü veya aşırı devri
önlemek için devir saatini kullanınız.
Motor Hararet Göstergesi
Kontak anahtarı ON konumuna getirildi-
ğinde, bu gösterge motor soğutma suyu-
nun sıcaklığını gösterir.
DİKKAT
Motoru, devir saatinin KIRMIZI BÖL-
GESİ içinde çalıştırmayınız. Bu, cid-
di motor hasarına neden olabilir.
OMD044046
OMD044047
nA Tipi
•Benzinli•Dizel
•Benzinli•Dizel
nB Tipi
OMD044048K
OMD044048
nA Tipi
nB Tipi

453
Aracınızın özellikleri

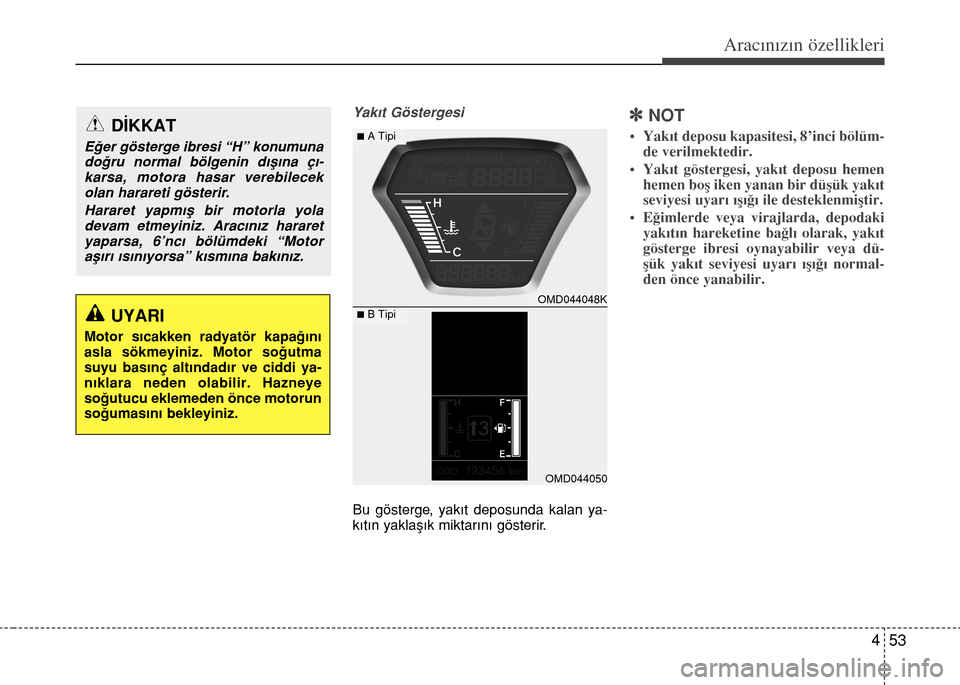

Yakıt Göstergesi
Bu gösterge, yakıt deposunda kalan ya-
kıtın yaklaşık miktarını gösterir.
]NOT
• Yakıt deposu kapasitesi, 8’inci bölüm-
de verilmektedir.
• Yakıt göstergesi, yakıt deposu hemen
hemen boş iken yanan bir düşük yakıt
seviyesi uyarı ışığı ile desteklenmiştir.
• Eğimlerde veya virajlarda, depodaki
yakıtın hareketine bağlı olarak, yakıt
gösterge ibresi oynayabilir veya dü-
şük yakıt seviyesi uyarı ışığı normal-
den önce yanabilir.
UYARI
Motor sıcakken radyatör kapağını
asla sökmeyiniz. Motor soğutma
suyu basınç altındadır ve ciddi ya-
nıklara neden olabilir. Hazneye
soğutucu eklemeden önce motorun
soğumasını bekleyiniz.
DİKKAT
Eğer gösterge ibresi “H” konumuna
doğru normal bölgenin dışına çı-
karsa, motora hasar verebilecek
olan harareti gösterir.
Hararet yapmış bir motorla yola
devam etmeyiniz. Aracınız hararet
yaparsa, 6’ncı bölümdeki “Motor
aşırı ısınıyorsa” kısmına bakınız.
OMD044048K
OMD044050
nA Tipi
nB Tipi

Aracınızın özellikleri
54 4

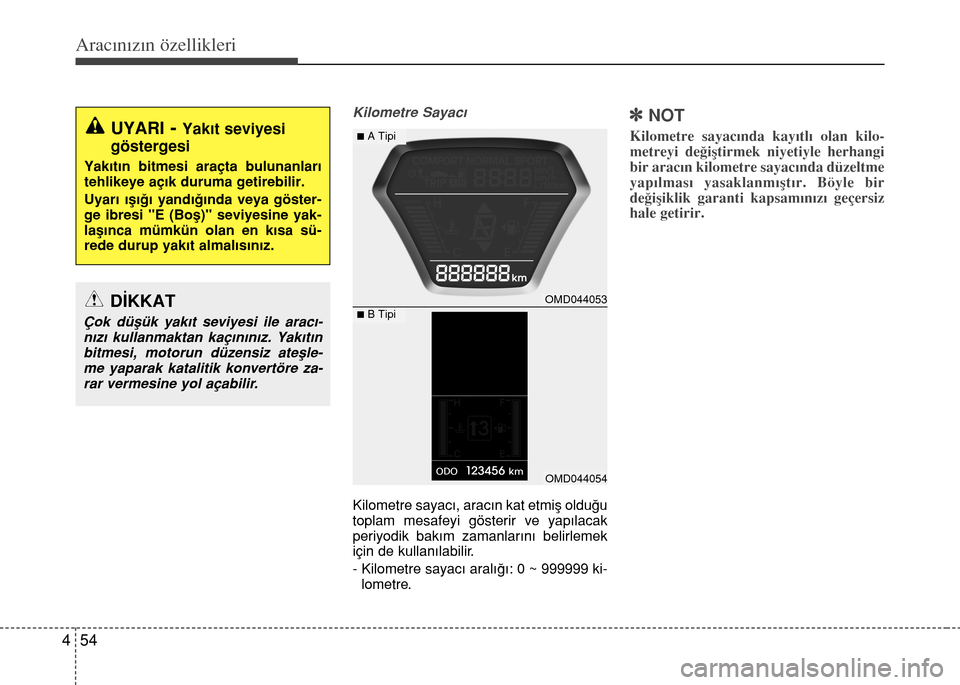

Kilometre Sayacı
Kilometre sayacı, aracın kat etmiş olduğu
toplam mesafeyi gösterir ve yapılacak
periyodik bakım zamanlarını belirlemek
için de kullanılabilir.
- Kilometre sayacı aralığı: 0 ~ 999999 ki-
lometre.
]NOT
Kilometre sayacında kayıtlı olan kilo-
metreyi değiştirmek niyetiyle herhangi
bir aracın kilometre sayacında düzeltme
yapılması yasaklanmıştır. Böyle bir
değişiklik garanti kapsamınızı geçersiz
hale getirir.UYARI- Yakıt seviyesi
göstergesi
Yakıtın bitmesi araçta bulunanları
tehlikeye açık duruma getirebilir.
Uyarı ışığı yandığında veya göster-
ge ibresi "E (Boş)" seviyesine yak-
laşınca mümkün olan en kısa sü-
rede durup yakıt almalısınız.
DİKKAT
Çok düşük yakıt seviyesi ile aracı-
nızı kullanmaktan kaçınınız. Yakıtın
bitmesi, motorun düzensiz ateşle-
me yaparak katalitik konvertöre za-
rar vermesine yol açabilir.
OMD044053
OMD044054
nA Tipi
nB Tipi

455
Aracınızın özellikleri

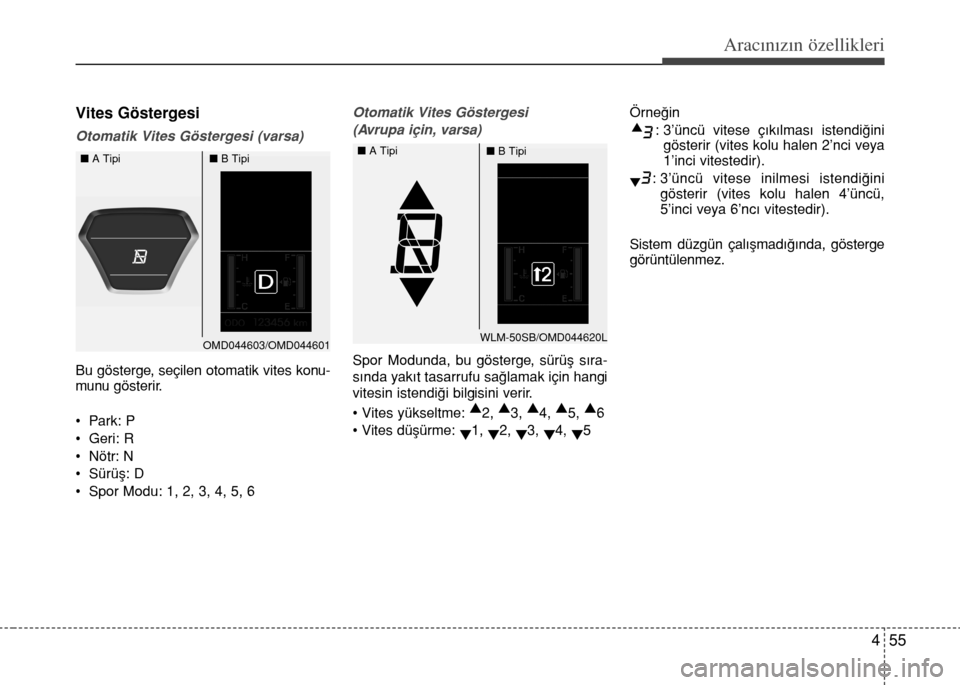

Vites Göstergesi
Otomatik Vites Göstergesi (varsa)
Bu gösterge, seçilen otomatik vites konu-
munu gösterir.
• Park: P
• Geri: R
• Nötr: N
• Sürüş: D
• Spor Modu: 1, 2, 3, 4, 5, 6
Otomatik Vites Göstergesi
(Avrupa için, varsa)
Spor Modunda, bu gösterge, sürüş sıra-
sında yakıt tasarrufu sağlamak için hangi
vitesin istendiği bilgisini verir.
• Vites yükseltme:s
2, s
3, s
4, s
5, s
6
• Vites düşürme:
t1,
t2,
t3,
t4,
t5Örneğin
: 3’üncü vitese çıkılması istendiğini
gösterir (vites kolu halen 2’nci veya
1’inci vitestedir).
: 3’üncü vitese inilmesi istendiğini
gösterir (vites kolu halen 4’üncü,
5’inci veya 6’ncı vitestedir).
Sistem düzgün çalışmadığında, gösterge
görüntülenmez.
OMD044603/OMD044601 nA Tipi
nB TipiWLM-50SB/OMD044620L nA Tipi
nB Tipi

Aracınızın özellikleri
56 4

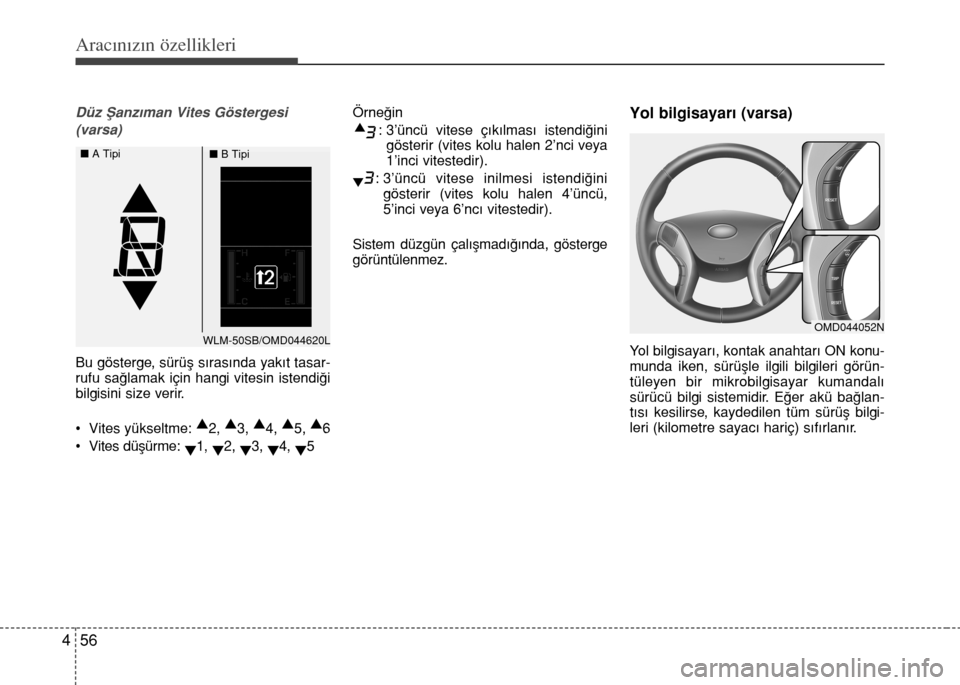

Düz Şanzıman Vites Göstergesi
(varsa)
Bu gösterge, sürüş sırasında yakıt tasar-
rufu sağlamak için hangi vitesin istendiği
bilgisini size verir.
• Vites yükseltme: s
2, s
3, s
4, s
5, s
6
• Vites düşürme:
t1,
t2,
t3,
t4,
t5Örneğin
: 3’üncü vitese çıkılması istendiğini
gösterir (vites kolu halen 2’nci veya
1’inci vitestedir).
: 3’üncü vitese inilmesi istendiğini
gösterir (vites kolu halen 4’üncü,
5’inci veya 6’ncı vitestedir).
Sistem düzgün çalışmadığında, gösterge
görüntülenmez.
Yol bilgisayarı (varsa)
Yol bilgisayarı, kontak anahtarı ON konu-
munda iken, sürüşle ilgili bilgileri görün-
tüleyen bir mikrobilgisayar kumandalı
sürücü bilgi sistemidir. Eğer akü bağlan-
tısı kesilirse, kaydedilen tüm sürüş bilgi-
leri (kilometre sayacı hariç) sıfırlanır.
OMD044052NWLM-50SB/OMD044620L nA Tipi
nB Tipi

457
Aracınızın özellikleri

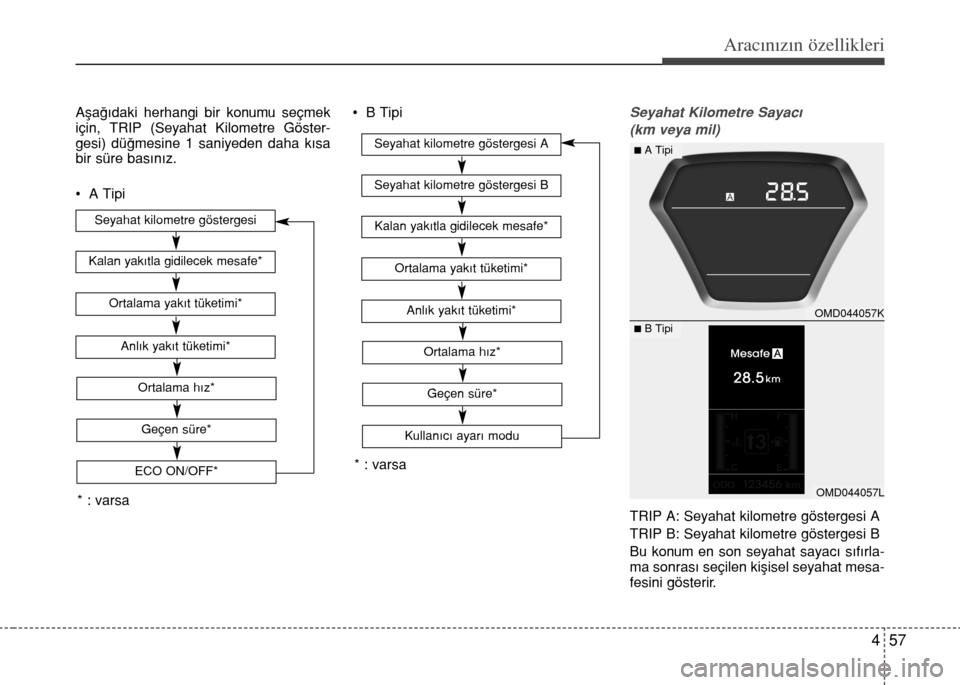

Aşağıdaki herhangi bir konumu seçmek
için, TRIP (Seyahat Kilometre Göster-
gesi) düğmesine 1 saniyeden daha kısa
bir süre basınız.
• A Tipi• B TipiSeyahat Kilometre Sayacı
(km veya mil)
TRIP A: Seyahat kilometre göstergesi A
TRIP B: Seyahat kilometre göstergesi B
Bu konum en son seyahat sayacı sıfırla-
ma sonrası seçilen kişisel seyahat mesa-
fesini gösterir.
OMD044057K
OMD044057L
nA Tipi
nB Tipi
* : varsa
* : varsa
Seyahat kilometre göstergesi B
Anlık yakıt tüketimi*
Seyahat kilometre göstergesi A
Kalan yakıtla gidilecek mesafe*
Ortalama yakıt tüketimi*
Geçen süre*
Ortalama hız*
Kullanıcı ayarı modu
Seyahat kilometre göstergesi
Anlık yakıt tüketimi*
Kalan yakıtla gidilecek mesafe*
Ortalama yakıt tüketimi*
Geçen süre*
Ortalama hız*
ECO ON/OFF*

Aracınızın özellikleri
58 4

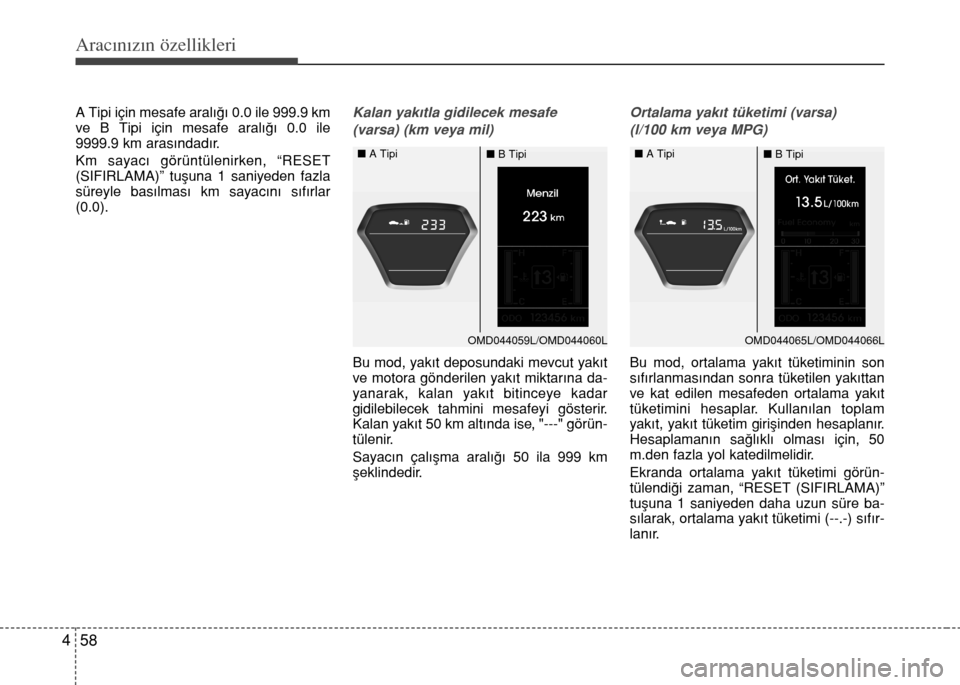

A Tipi için mesafe aralığı 0.0 ile 999.9 km
ve B Tipi için mesafe aralığı 0.0 ile
9999.9 km arasındadır.
Km sayacı görüntülenirken, “RESET
(SIFIRLAMA)” tuşuna 1 saniyeden fazla
süreyle basılması km sayacını sıfırlar
(0.0).Kalan yakıtla gidilecek mesafe
(varsa) (km veya mil)
Bu mod, yakıt deposundaki mevcut yakıt
ve motora gönderilen yakıt miktarına da-
yanarak, kalan yakıt bitinceye kadar
gidilebilecek tahmini mesafeyi gösterir.
Kalan yakıt 50 km altında ise, "---" görün-
tülenir.
Sayacın çalışma aralığı 50 ila 999 km
şeklindedir.
Ortalama yakıt tüketimi (varsa)
(l/100 km veya MPG)
Bu mod, ortalama yakıt tüketiminin son
sıfırlanmasından sonra tüketilen yakıttan
ve kat edilen mesafeden ortalama yakıt
tüketimini hesaplar. Kullanılan toplam
yakıt, yakıt tüketim girişinden hesaplanır.
Hesaplamanın sağlıklı olması için, 50
m.den fazla yol katedilmelidir.
Ekranda ortalama yakıt tüketimi görün-
tülendiği zaman, “RESET (SIFIRLAMA)”
tuşuna 1 saniyeden daha uzun süre ba-
sılarak, ortalama yakıt tüketimi (--.-) sıfır-
lanır.
OMD044059L/OMD044060L nA Tipi
nB TipiOMD044065L/OMD044066L nA Tipi
nB Tipi
