Características de seguridad de su vehículo
44
3
Fijar un sistema de sujeción para
niños con un cinturón deseguridad abdominal o con labanda abdominal del cinturón deseguridad
Cuando no se use el sistema de
anclajes ISOFIX, asegure los
sistemas de sujeción para niños al
asiento trasero del vehículo con un
cinturón abdominal o con la banda
abdominal del cinturón de seguridad
con banda abdominal y del hombro
del cinturón. Modo de bloqueo automático
Dado que los pasajeros se mueven
libremente en condiciones normales
con el cinturón puesto y solo quedan
bloqueados en condiciones
extremas o de emergencia (modo de
bloqueo de emergencia), debe tirar
manualmente del cinturón de
seguridad completamente para
cambiar el retractor de "Bloqueo
automático" para asegurar la
sujeción para niños.
El modo de "bloqueo automático"
contribuye a evitar que el
movimiento normal del niño en el
vehículo afloje el cinturón de
seguridad y ponga en peligro elsistema de sujeción para niños. Para
asegurar el sistema de sujeción para
niños, siga el procedimiento
siguiente:
Para instalar un sistema de sujeción
para niños en los asientos traseros,
haga lo siguiente:
1.Coloque el sistema de sujeción
para niños en el asiento trasero y
lleve la banda abdominal/de
hombros alrededor o a través del
sistema de sujeción para niños,
siguiendo las instrucciones del
fabricante del sistema.
Asegúrese de que la cincha no
esté torcida.
✽ ✽ ATENCIÓN
Al usar el cinturón de seguridad
central trasero, véase también el
apartado "Cinturón de seguridad
central trasero de tres puntos" en este
capítulo.
OLMB033044
ADVERTENCIA
Coloque siempre el sistema de
sujeción para niños en sentido
inverso a la marcha en el
asiento trasero del vehículo.
Colocar un sistema de sujeción
para niños en sentido inverso a
la marcha en el asiento
delantero puede causar
lesiones graves o la muerte al
ser golpeado con fuerza en
caso de inflarse el airbag.
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 44

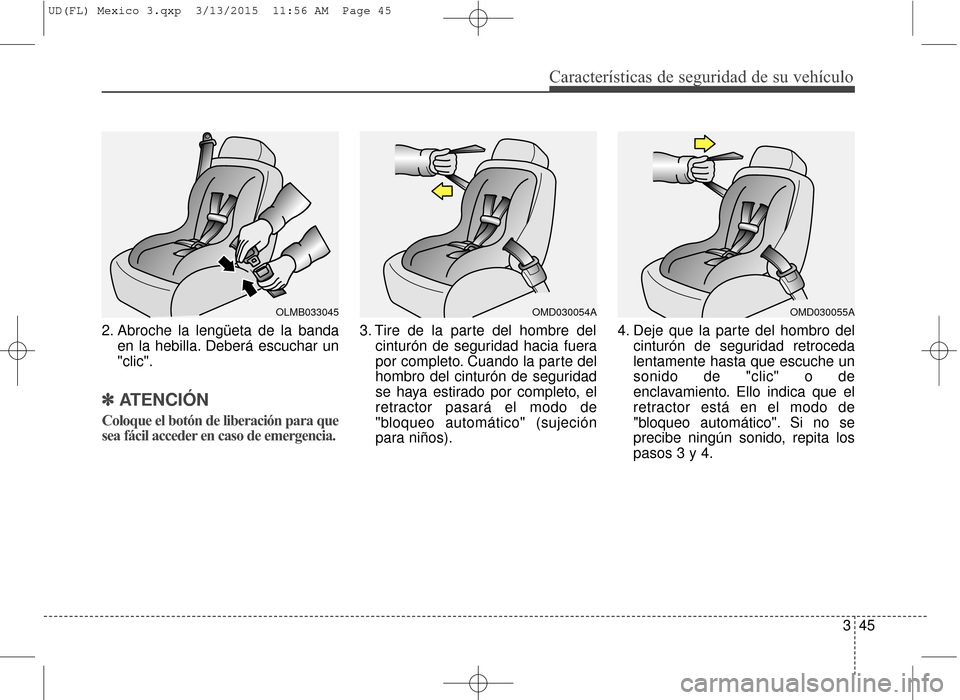

Características de seguridad de su vehículo
345
2. Abroche la lengüeta de la banda
en la hebilla. Deberá escuchar un
"clic".
✽ ✽ATENCIÓN
Coloque el botón de liberación para que
sea fácil acceder en caso de emergencia.
3. Tire de la parte del hombre del
cinturón de seguridad hacia fuera
por completo. Cuando la parte del
hombro del cinturón de seguridad
se haya estirado por completo, el
retractor pasará el modo de
"bloqueo automático" (sujeción
para niños). 4. Deje que la parte del hombro del
cinturón de seguridad retroceda
lentamente hasta que escuche un
sonido de "clic" o de
enclavamiento. Ello indica que el
retractor está en el modo de
"bloqueo automático". Si no se
precibe ningún sonido, repita los
pasos 3 y 4.
OLMB033045OMD030054AOMD030055A
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 45

Características de seguridad de su vehículo
46
3 5. Elimine la mayor cantidad de
holgura del cinturón como sea
posible empujando el sistema de
sujeción para niños hacia abajo
mientras hace regresar la parte
del hombro del cinturón de
seguridad al interior del retractor.
6. Tire del sistema de sujeción para niños para confirmar que el
cinturón de seguridad lo sujeta
firmemente. En caso negativo,
suelte el cinturón de seguridad y
repita los pasos 2 a 6.
7. Verifique que el retractor esté en el modo de "bloqueo automático"
intentando extraer más parte del
cinturón de seguridad del
retractor. Si no puede, el retractor
está en el modo de "bloqueo
automático".
Su el fabricante de su CRS le
recomienda o le indica que use el
anclaje superior con el cinturón de
banda abdominal/hombro, consulte
las páginas anteriores para obtener
más información.
✽ ✽ ATENCIÓN
Si se deja que el cinturón de
seguridad regrese a su posición
completamente retraída, el retractor
cambiará automáticamente del modo
de "bloqueo automático" al modo de
bloqueo de emergencia para el uso
normal por adultos.
Para retirar el sistema de sujeción
para niños, pulse el botón de
liberación en la hebilla y tire de la
banda abdominal/del hombro del
cinturón dejando que se retraiga por
completo.
ADVERTENCIA
Si el retractor no está en el modo
de bloqueo automático, el
sistema de sujeción para niños
podría moverse cuando el
vehículo gira o frena
bruscamente. Un niño puede
sufrir graves lesiones o incluso la
muerte si no están
correctamente anclados al
automóvil, incluso tirando
manualmente todo el recorrido
para cambiar el retractor al modo
de "bloqueo automático".
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 46

Características de seguridad de su vehículo
347
(1) Airbag delantero del conductor
(2) Airbag delantero
del acompañante
(3) Airbag de impacto lateral
(4) Airbag de cortina
AIR BAG - SISTEMA DE SUJECIÓN SUPLEMENTARIO AVANZADO
OJK032032
❈ Los airbags del vehículo podría diferir de la imagen.
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 47

Características de seguridad de su vehículo
48
3 Este vehículo está equipado con un
sistema de airbags adicional
avanzado para el asiento del
conductor y del acompañante del
asiento delantero.
Los airbags delanteros se han
diseñado para complementar los
cinturones de seguridad de tres
puntos. Para que estos airbags
ofrezcan protección, los cinturones
de seguridad deben estar siempre
abrochados durante la conducción.
De lo contrario podría sufrir lesiones
graves o la muerte en caso de
accidente al no llevar el cinturón de
seguridad abrochado. Los airbags se
han previsto como suplemento del
cinturón de seguridad, no como
sustituto del mismo. Asimismo, los
airbags no se despliegan en todas
las colisiones. En algunos
accidentes, los cinturones de
seguridad son su única protección.
ADVERTENCIA
PRECAUCIONES DE SEGURIDAD DE LOS AIRBAGS
Use SIEMPRE los cinturones de seguridad y las sujeciones para niño,
para cualquier desplazamiento, en cualquier momento, para todo el
mundo. Incluso con los airbags, podría sufrir lesiones graves o la muerte
en caso de colisión si no lleva correctamente abrochado el cinturón de
seguridad o si no lleva el cinturón de seguridad abrochado al inflarse el
airbag.
No coloque al niño en un sistema de sujeción para niños ni en u\
n cojín
alzador en el asiento delantero del acompañante. Si el airbag se infla
podría golpear con fuerza al bebé o al niño y causarle lesiones\
graves o
la muerte.
ABC - Sujete siempre a los niños menores de 13 años en el asiento
trasero. Este es el lugar más seguro para que se monten los niños de
cualquier edad. Si un niño de 13 años o mayor se sienta en el asiento
delantero, el cinturón debe sujetarlo correctamente y el asiento deberá
situarse en la posición más atrás posible.
Todos los ocupantes deben sentarse erguidos con el respaldo en
posición vertical, centrados sobre el cojín del asiento con el cinturón de
seguridad abrochado, las piernas extendidas cómodamente y los pies en
el suelo hasta que el vehículo esté aparcado y se haya parado el motor. Si
un ocupante no está en esa posición durante un accidente, el airbag le
golpeará con gran fuerza al desplegarse provocándole graves lesiones o
la muerte.
Ni usted ni sus pasajeros deben sentarse ni inclinarse innecesariamente
cerca de los airbags o inclinarse sobre la puerta o la consola central.
Mueva su asiento lo más lejos posible de los airbags delanteros,
manteniendo el control del vehículo. Se recomienda a los conductores
dejar un espacio de al menos 25 cm (10 pulgadas) entre el centro del
volante y el pecho.
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 48

Características de seguridad de su vehículo
349
¿Dónde están los airbags?
Airbags delanteros del conductory del acompañante
Su vehículo está equipado con un
sistema de sujeción suplementario
(SRS) avanzado y cinturones de
seguridad abdominales/del hombro
tanto en el asiento del conductor
como en el del acompañante.
El SRS se compone de airbags
situados en el centro del volante y en
el panel frontal del lado del
acompañante sobre la guantera.
En las cubiertas de los airbags se
han grabado las letras "AIRBAG".
El propósito del SRS es proporcionar
una protección adicional al
conductor y al acompañante
delantero, más allá de la ofrecida por
el cinturón. El SRS utiliza los
sensores para recoger información
sobre la posición del asiento del
conductor, la utilización del cinturóndel asiento del conductor y del
acompañante delantero y la
gravedad del impacto.
OMD030033
OMD030034A
■
Airbag delantero del conductor
■Airbag delantero del acompañante
ADVERTENCIA
Para reducir el riesgo de sufrir
lesiones graves o la muerte en
caso de inflarse los airbags
delanteros, tome las pre-
cauciones siguientes:
Los cinturones de seguridad
deben estar abrochados en
todo momento para que los
ocupantes estén correcta-
mente sentados.
Mueva su asiento lo más lejos posible de los airbags
delanteros, manteniendo el
control del vehículo.
No se apoye contra la puerta o la consola central.
No permita que el acom- pañante coloque los pies ni
las piernas sobre el
salpicadero.
(Continúa)
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 49

Airbags de impacto lateral
Su vehículo está equipado con un
airbag de impacto lateral en cada uno
de los asientos delanteros. El
propósito del airbag es proporcionar
una protección adicional al conductor
y al acompañante delantero, más allá
de la ofrecida por el cinturón.Los airbags de impacto lateral están
diseñados para desplegarse sólo en
caso de ciertas colisiones de impacto
lateral, dependiendo de la severidad
del choque, el ángulo, la velocidad y
el punto de impacto.
Los airbags laterales no están
diseñados para desplegarse en todos
los impactos laterales.
Características de seguridad de su vehículo
50
3
(Continúa)
No coloque ningún objeto
sobre los módulos del airbag
del volante, el panel de
instrumentos y el panel
delantero sobre la guantera,
ni cerca de los mismos.
Dichos objetos podrían
lesionarle en caso de colisión
del vehículo lo suficiente-
mente severa como para
desplegar los airbags.
OMD030035
OJK032063
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 50

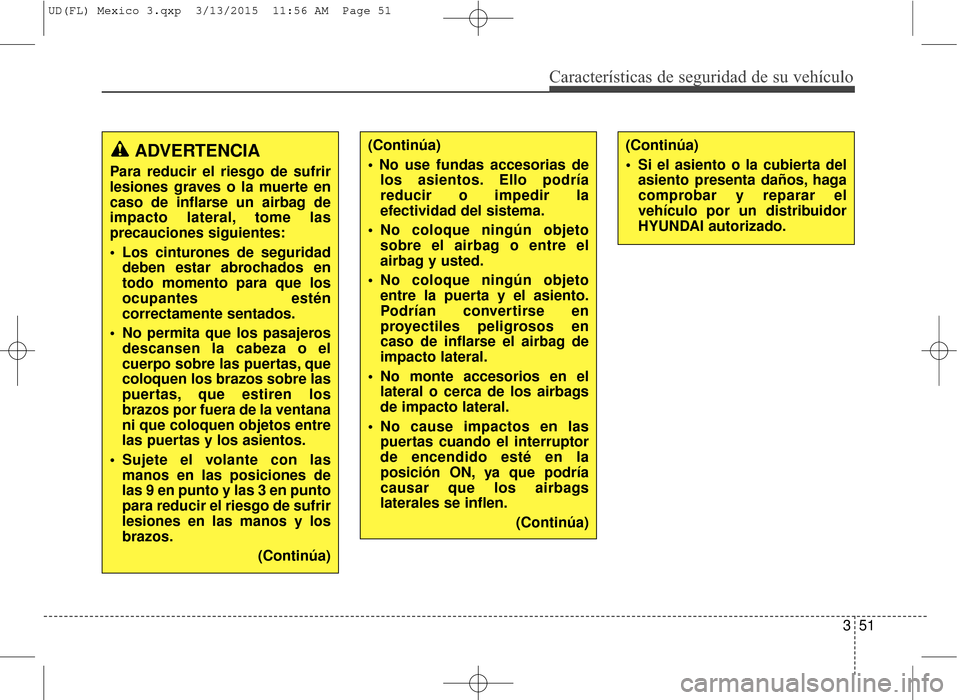

Características de seguridad de su vehículo
351
ADVERTENCIA
Para reducir el riesgo de sufrir
lesiones graves o la muerte en
caso de inflarse un airbag de
impacto lateral, tome las
precauciones siguientes:
Los cinturones de seguridaddeben estar abrochados en
todo momento para que los
ocupantes estén
correctamente sentados.
No permita que los pasajeros descansen la cabeza o el
cuerpo sobre las puertas, que
coloquen los brazos sobre las
puertas, que estiren los
brazos por fuera de la ventana
ni que coloquen objetos entre
las puertas y los asientos.
Sujete el volante con las manos en las posiciones de
las 9 en punto y las 3 en punto
para reducir el riesgo de sufrir
lesiones en las manos y los
brazos.
(Continúa)
(Continúa)
los asientos. Ello podría
reducir o impedir la
efectividad del sistema.
No coloque ningún objeto sobre el airbag o entre el
airbag y usted.
No coloque ningún objeto entre la puerta y el asiento.
Podrían convertirse en
proyectiles peligrosos en
caso de inflarse el airbag de
impacto lateral.
No monte accesorios en el lateral o cerca de los airbags
de impacto lateral.
No cause impactos en las puertas cuando el interruptor
de encendido esté en la
posición ON, ya que podría
causar que los airbags
laterales se inflen.
(Continúa)(Continúa)
Si el asiento o la cubierta delasiento presenta daños, haga
comprobar y reparar el
vehículo por un distribuidor
HYUNDAI autorizado.
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 51

Características de seguridad de su vehículo
52
3
Airbag de cortina
En las guías del techo de ambos
lados, encima de las puertas
delanteras y traseras, se encuentran
airbags de cortina. Se han concebido para proteger la
cabeza de los ocupantes de los
asientos delanteros y de los asientos
laterales traseros en caso de ciertas
colisiones de impacto lateral.
Se han diseñado para activarse sólo
en cierto tipo de colisiones laterales
dependiendo de la fuerza, el ángulo y
la velocidad del impacto.
Los airbags de cortina no están
diseñados para desplegarse en
todos los impactos laterales.
OMD030042
OJK032066
ADVERTENCIA
Para reducir el riesgo de sufrir
lesiones graves o la muerte en
caso de inflarse los airbags de
cortina, tome las precauciones
siguientes:
Todos los ocupantes deben
llevar abrochado el cinturón
de seguridad en todo
momento para estar
correctamente sentados.
Asegure correctamente los sistemas de sujeción para
niños lo más lejos posible de
la puerta.
No permita que los pasajeros descansen la cabeza o el
cuerpo sobre las puertas, que
coloquen los brazos sobre las
puertas, que estiren los
brazos por fuera de la ventana
ni que coloquen objetos entre
las puertas y los asientos.
No abra ni repare los airbags laterales de cortina.
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 52

Características de seguridad de su vehículo
353
Componentes y funciones del
SRS
El SRS está formado por los
siguientes componentes:
1.Módulo del airbag delantero delconductor
2.Módulo del airbag delantero del acompañante
3.Módulos del airbag de impacto lateral
4.Módulos del airbag de cortina
5.Conjuntos del pretensor del retractor
6.Testigo de advertencia del airbag
7.Módulo de control SRS (SRSCM) 8.Sensores de impacto frontal
9.Sensores de impacto lateral
10. Indicador PASS AIR BAG "OFF"
(solo en el asiento del acom-
pañante delantero)
11. Sistema de clasificación del ocu- pante (solo en el asiento del
acompañante delantero)
12. Sensores de la hebilla del cinturón del asiento del
conductor y del acompañante
13. Pretensor del anclaje
14. Sensor de presión lateral
El SRSCM controla continuamente
todos los componentes del SRS
mientras el interruptor de encendido
está en ON para determinar si el
impacto del choque es lo
suficientemente fuerte para
necesitar el despliegue del airbag o
del pretensor del cinturón. Testigo de advertencia
SRS
El testigo de advertencia del airbag
SRS (sistema de sujeción
suplementario) en el panel de
instrumentos indica el símbolo del
airbag mostrado en la ilustración. El
sistema comprueba posibles fallos
del sistema eléctrico del airbag. La
luz indica que hay un problema
potencial con su sistema del airbag.
OMD030050N
UD(FL) Mexico 3.qxp 3/13/2015 11:56 AM Page 53
