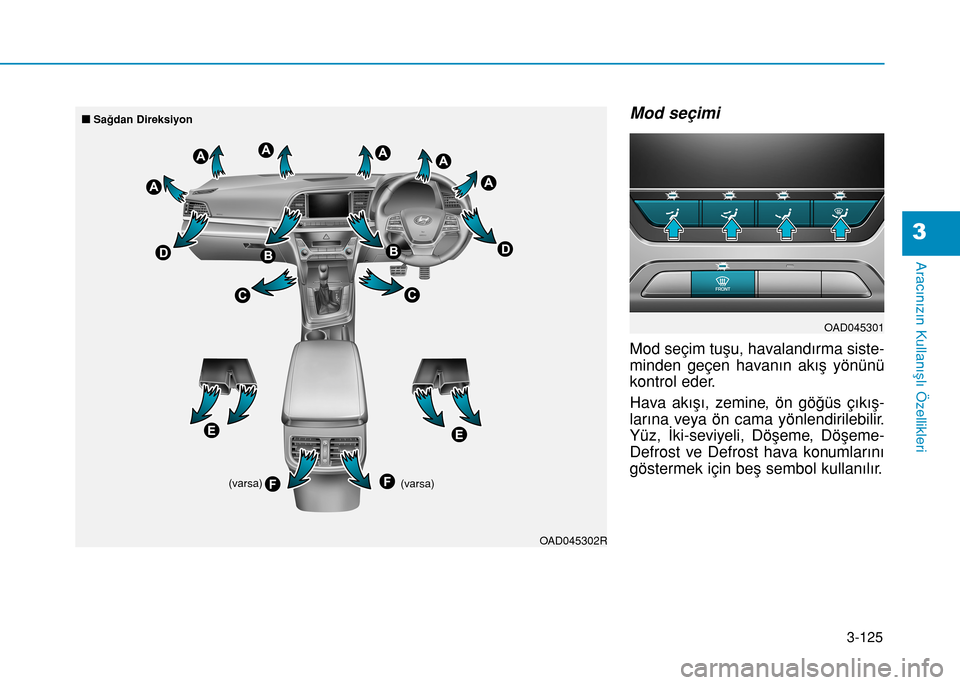

3-125
Aracınızın Kullanışlı Özellikleri
3
Mod seçimi
Mod seçim tuşu, havalandırma siste-
minden geçen havanın akış yönünü
kontrol eder.
Hava akışı, zemine, ön göğüs çıkış-
larına veya ön cama yönlendirilebilir.
Yüz, İki-seviyeli, Döşeme, Döşeme-
Defrost ve Defrost hava konumlarını
göstermek için beş sembol kullanılır.
OAD045302R (varsa) (varsa) nSağdan Direksiyon
OAD045301

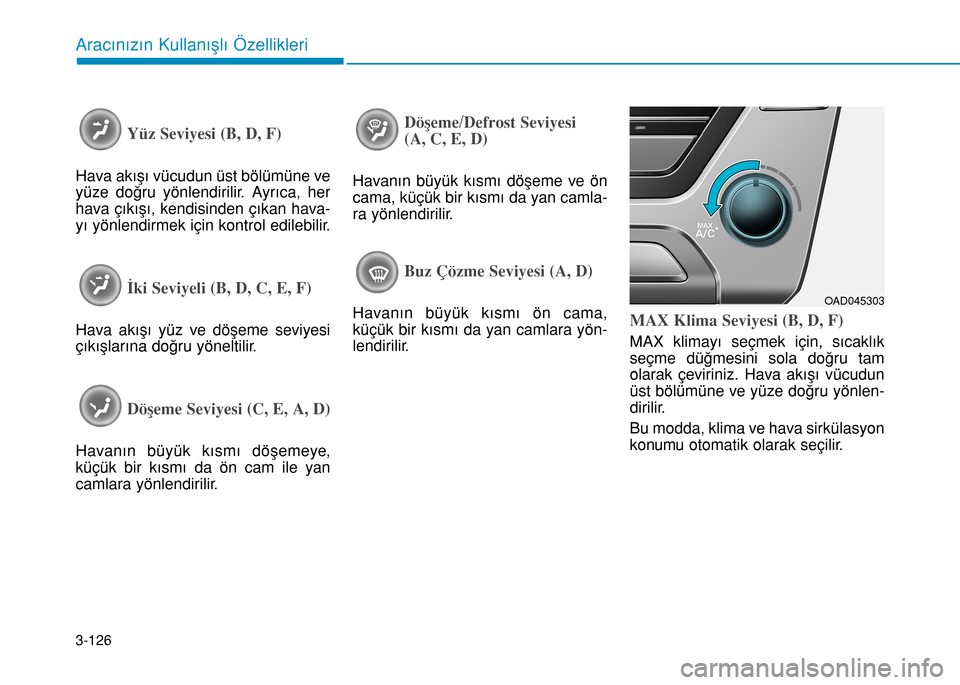

3-126
Aracınızın Kullanışlı Özellikleri
Yüz Seviyesi (B, D, F)
Hava akışı vücudun üst bölümüne ve
yüze doğru yönlendirilir. Ayrıca, her
hava çıkışı, kendisinden çıkan hava-
yı yönlendirmek için kontrol edilebilir.
İki Seviyeli (B, D, C, E, F)
Hava akışı yüz ve döşeme seviyesi
çıkışlarına doğru yöneltilir.
Döşeme Seviyesi (C, E, A, D)
Havanın büyük kısmı döşemeye,
küçük bir kısmı da ön cam ile yan
camlara yönlendirilir.
Döşeme/Defrost Seviyesi
(A, C, E, D)
Havanın büyük kısmı döşeme ve ön
cama, küçük bir kısmı da yan camla-
ra yönlendirilir.
Buz Çözme Seviyesi (A, D)
Havanın büyük kısmı ön cama,
küçük bir kısmı da yan camlara yön-
lendirilir.MAX Klima Seviyesi (B, D, F)
MAX klimayı seçmek için, sıcaklık
seçme düğmesini sola doğru tam
olarak çeviriniz. Hava akışı vücudun
üst bölümüne ve yüze doğru yönlen-
dirilir.
Bu modda, klima ve hava sirkülasyon
konumu otomatik olarak seçilir.
OAD045303

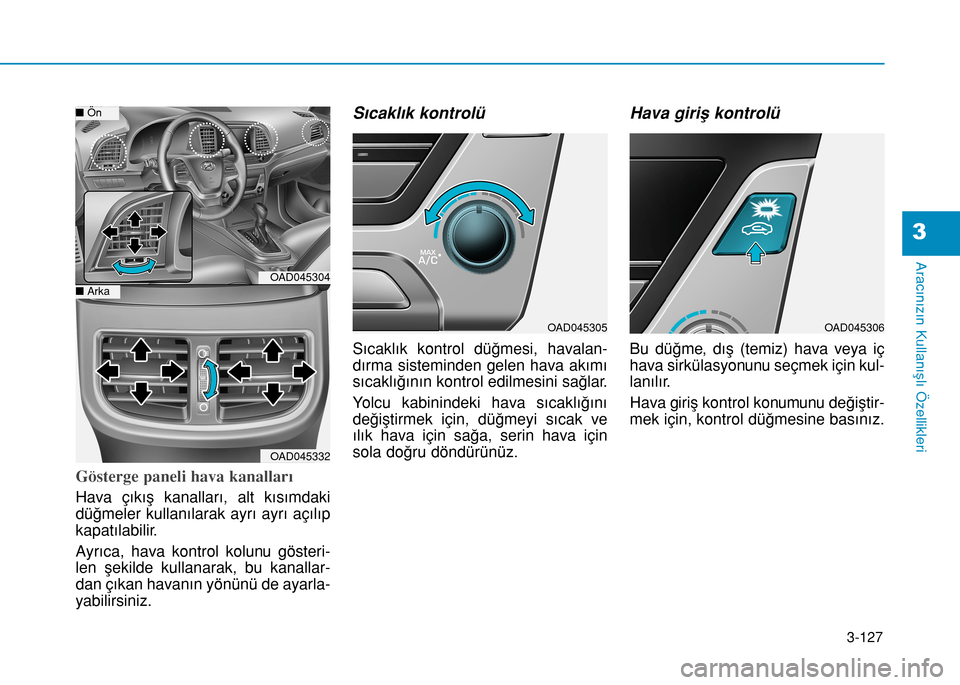

3-127
Aracınızın Kullanışlı Özellikleri
3
Gösterge paneli hava kanalları
Hava çıkış kanalları, alt kısımdaki
düğmeler kullanılarak ayrı ayrı açılıp
kapatılabilir.
Ayrıca, hava kontrol kolunu gösteri-
len şekilde kullanarak, bu kanallar-
dan çıkan havanın yönünü de ayarla-
yabilirsiniz.
Sıcaklık kontrolü
Sıcaklık kontrol düğmesi, havalan-
dırma sisteminden gelen hava akımı
sıcaklığının kontrol edilmesini sağlar.
Yolcu kabinindeki hava sıcaklığını
değiştirmek için, düğmeyi sıcak ve
ılık hava için sağa, serin hava için
sola doğru döndürünüz.
Hava giriş kontrolü
Bu düğme, dış (temiz) hava veya iç
hava sirkülasyonunu seçmek için kul-
lanılır.
Hava giriş kontrol konumunu değiştir-
mek için, kontrol düğmesine basınız.
OAD045304
OAD045332
nÖn
nArka
OAD045305OAD045306

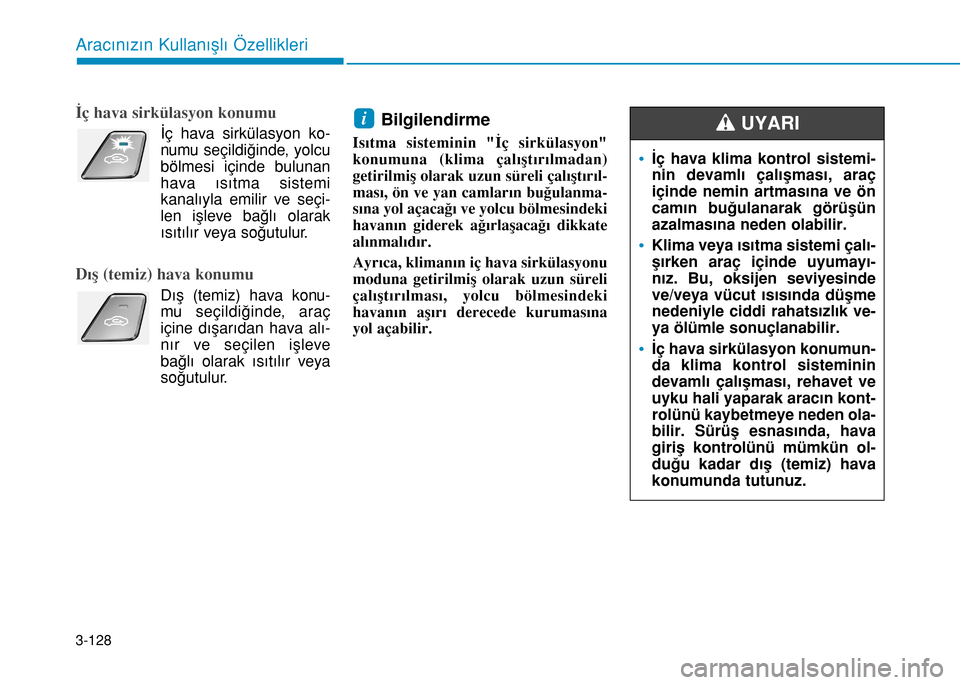

3-128
Aracınızın Kullanışlı Özellikleri
İç hava sirkülasyon konumu
İç hava sirkülasyon ko-
numu seçildiğinde, yolcu
bölmesi içinde bulunan
hava ısıtma sistemi
kanalıyla emilir ve seçi-
len işleve bağlı olarak
ısıtılır veya soğutulur.
Dış (temiz) hava konumu
Dış (temiz) hava konu-
mu seçildiğinde, araç
içine dışarıdan hava alı-
nır ve seçilen işleve
bağlı olarak ısıtılır veya
soğutulur.
Bilgilendirme
Isıtma sisteminin "İç sirkülasyon"
konumuna (klima çalıştırılmadan)
getirilmiş olarak uzun süreli çalıştırıl-
ması, ön ve yan camların buğulanma-
sına yol açacağı ve yolcu bölmesindeki
havanın giderek ağırlaşacağı dikkate
alınmalıdır.
Ayrıca, klimanın iç hava sirkülasyonu
moduna getirilmiş olarak uzun süreli
çalıştırılması, yolcu bölmesindeki
havanın aşırı derecede kurumasına
yol açabilir.
i
•İç hava klima kontrol sistemi-
nin devamlı çalışması, araç
içinde nemin artmasına ve ön
camın buğulanarak görüşün
azalmasına neden olabilir.
•Klima veya ısıtma sistemi çalı-
şırken araç içinde uyumayı-
nız. Bu, oksijen seviyesinde
ve/veya vücut ısısında düşme
nedeniyle ciddi rahatsızlık ve-
ya ölümle sonuçlanabilir.
•İç hava sirkülasyon konumun-
da klima kontrol sisteminin
devamlı çalışması, rehavet ve
uyku hali yaparak aracın kont-
rolünü kaybetmeye neden ola-
bilir. Sürüş esnasında, hava
giriş kontrolünü mümkün ol-
duğu kadar dış (temiz) hava
konumunda tutunuz.
UYARI

3-129
Aracınızın Kullanışlı Özellikleri
3

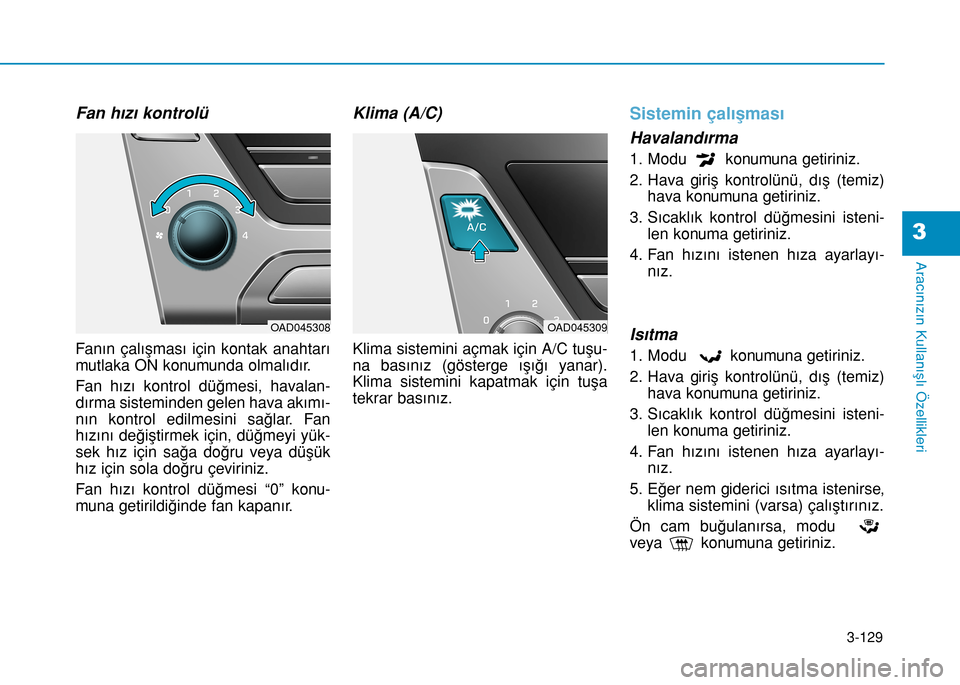

Fan hızı kontrolü
Fanın çalışması için kontak anahtarı
mutlaka ON konumunda olmalıdır.
Fan hızı kontrol düğmesi, havalan-
dırma sisteminden gelen hava akımı-
nın kontrol edilmesini sağlar. Fan
hızını değiştirmek için, düğmeyi yük-
sek hız için sağa doğru veya düşük
hız için sola doğru çeviriniz.
Fan hızı kontrol düğmesi “0” konu-
muna getirildiğinde fan kapanır.
Klima (A/C)
Klima sistemini açmak için A/C tuşu-
na basınız (gösterge ışığı yanar).
Klima sistemini kapatmak için tuşa
tekrar basınız.
Sistemin çalışması
Havalandırma
1. Modu konumuna getiriniz.
2. Hava giriş kontrolünü, dış (temiz)
hava konumuna getiriniz.
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Fan hızını istenen hıza ayarlayı-
nız.
Isıtma
1. Modu konumuna getiriniz.
2. Hava giriş kontrolünü, dış (temiz)
hava konumuna getiriniz.
3. Sıcaklık kontrol düğmesini isteni-
len konuma getiriniz.
4. Fan hızını istenen hıza ayarlayı-
nız.
5. Eğer nem giderici ısıtma istenirse,
klima sistemini (varsa) çalıştırınız.
Ön cam buğulanırsa, modu
veya konumuna getiriniz.
OAD045308OAD045309

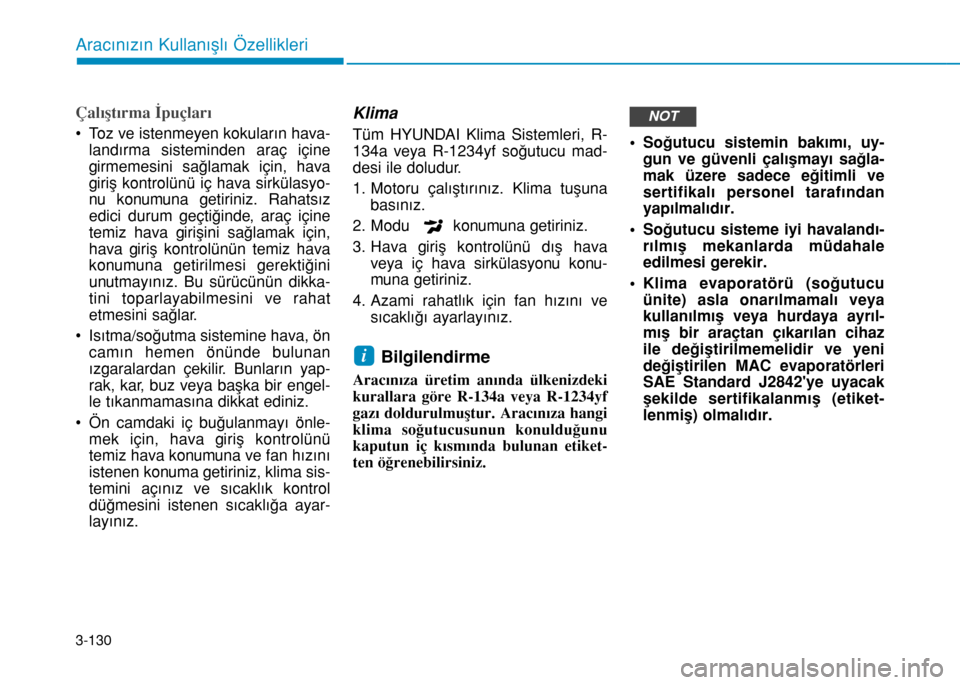

3-130
Aracınızın Kullanışlı Özellikleri
Çalıştırma İpuçları
• Toz ve istenmeyen kokuların hava-
landırma sisteminden araç içine
girmemesini sağlamak için, hava
giriş kontrolünü iç hava sirkülasyo-
nu konumuna getiriniz. Rahatsız
edici durum geçtiğinde, araç içine
temiz hava girişini sağlamak için,
hava giriş kontrolünün temiz hava
konumuna getirilmesi gerektiğini
unutmayınız. Bu sürücünün dikka-
tini toparlayabilmesini ve rahat
etmesini sağlar.
• Isıtma/soğutma sistemine hava, ön
camın hemen önünde bulunan
ızgaralardan çekilir. Bunların yap-
rak, kar, buz veya başka bir engel-
le tıkanmamasına dikkat ediniz.
• Ön camdaki iç buğulanmayı önle-
mek için, hava giriş kontrolünü
temiz hava konumuna ve fan hızını
istenen konuma getiriniz, klima sis-
temini açınız ve sıcaklık kontrol
düğmesini istenen sıcaklığa ayar-
layınız.
Klima
Tüm HYUNDAI Klima Sistemleri, R-
134a veya R-1234yf soğutucu mad-
desi ile doludur.
1. Motoru çalıştırınız. Klima tuşuna
basınız.
2. Modu konumuna getiriniz.
3. Hava giriş kontrolünü dış hava
veya iç hava sirkülasyonu konu-
muna getiriniz.
4. Azami rahatlık için fan hızını ve
sıcaklığı ayarlayınız.
Bilgilendirme
Aracınıza üretim anında ülkenizdeki
kurallara göre R-134a veya R-1234yf
gazı doldurulmuştur. Aracınıza hangi
klima soğutucusunun konulduğunu
kaputun iç kısmında bulunan etiket-
ten öğrenebilirsiniz.• Soğutucu sistemin bakımı, uy-
gun ve güvenli çalışmayı sağla-
mak üzere sadece eğitimli ve
sertifikalı personel tarafından
yapılmalıdır.
• Soğutucu sisteme iyi havalandı-
rılmış mekanlarda müdahale
edilmesi gerekir.
• Klima evaporatörü (soğutucu
ünite) asla onarılmamalı veya
kullanılmış veya hurdaya ayrıl-
mış bir araçtan çıkarılan cihaz
ile değiştirilmemelidir ve yeni
değiştirilen MAC evaporatörleri
SAE Standard J2842'ye uyacak
şekilde sertifikalanmış (etiket-
lenmiş) olmalıdır.
i
NOT

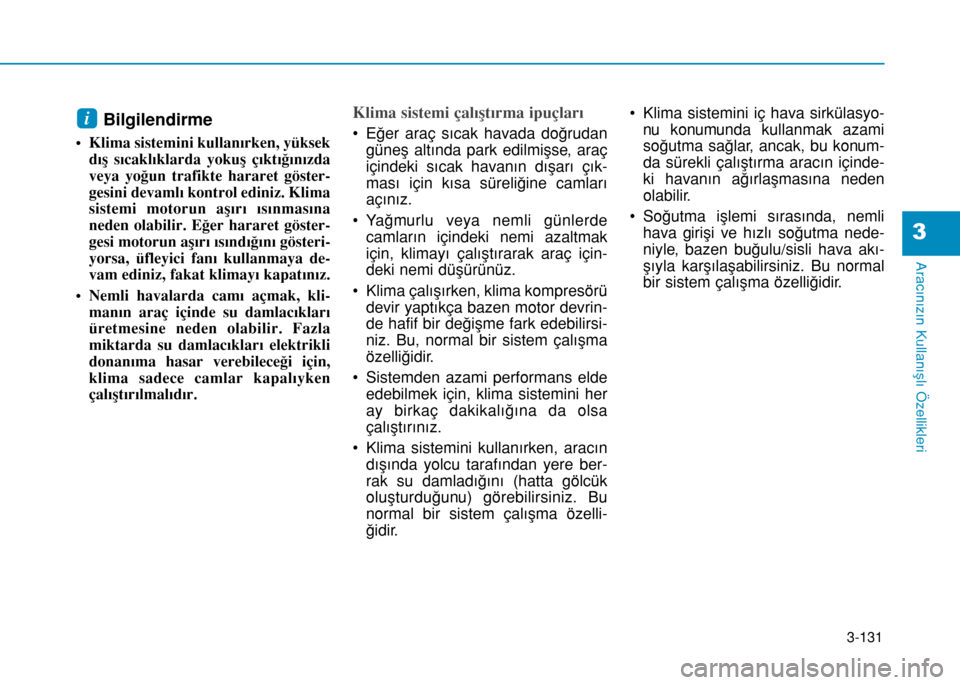

3-131
Aracınızın Kullanışlı Özellikleri
3
Bilgilendirme
• Klima sistemini kullanırken, yüksek
dış sıcaklıklarda yokuş çıktığınızda
veya yoğun trafikte hararet göster-
gesini devamlı kontrol ediniz. Klima
sistemi motorun aşırı ısınmasına
neden olabilir. Eğer hararet göster-
gesi motorun aşırı ısındığını gösteri-
yorsa, üfleyici fanı kullanmaya de-
vam ediniz, fakat klimayı kapatınız.
• Nemli havalarda camı açmak, kli-
manın araç içinde su damlacıkları
üretmesine neden olabilir. Fazla
miktarda su damlacıkları elektrikli
donanıma hasar verebileceği için,
klima sadece camlar kapalıyken
çalıştırılmalıdır.
Klima sistemi çalıştırma ipuçları
• Eğer araç sıcak havada doğrudan
güneş altında park edilmişse, araç
içindeki sıcak havanın dışarı çık-
ması için kısa süreliğine camları
açınız.
• Yağmurlu veya nemli günlerde
camların içindeki nemi azaltmak
için, klimayı çalıştırarak araç için-
deki nemi düşürünüz.
• Klima çalışırken, klima kompresörü
devir yaptıkça bazen motor devrin-
de hafif bir değişme fark edebilirsi-
niz. Bu, normal bir sistem çalışma
özelliğidir.
• Sistemden azami performans elde
edebilmek için, klima sistemini her
ay birkaç dakikalığına da olsa
çalıştırınız.
• Klima sistemini kullanırken, aracın
dışında yolcu tarafından yere ber-
rak su damladığını (hatta gölcük
oluşturduğunu) görebilirsiniz. Bu
normal bir sistem çalışma özelli-
ğidir.• Klima sistemini iç hava sirkülasyo-
nu konumunda kullanmak azami
soğutma sağlar, ancak, bu konum-
da sürekli çalıştırma aracın içinde-
ki havanın ağırlaşmasına neden
olabilir.
• Soğutma işlemi sırasında, nemli
hava girişi ve hızlı soğutma nede-
niyle, bazen buğulu/sisli hava akı-
şıyla karşılaşabilirsiniz. Bu normal
bir sistem çalışma özelliğidir.i

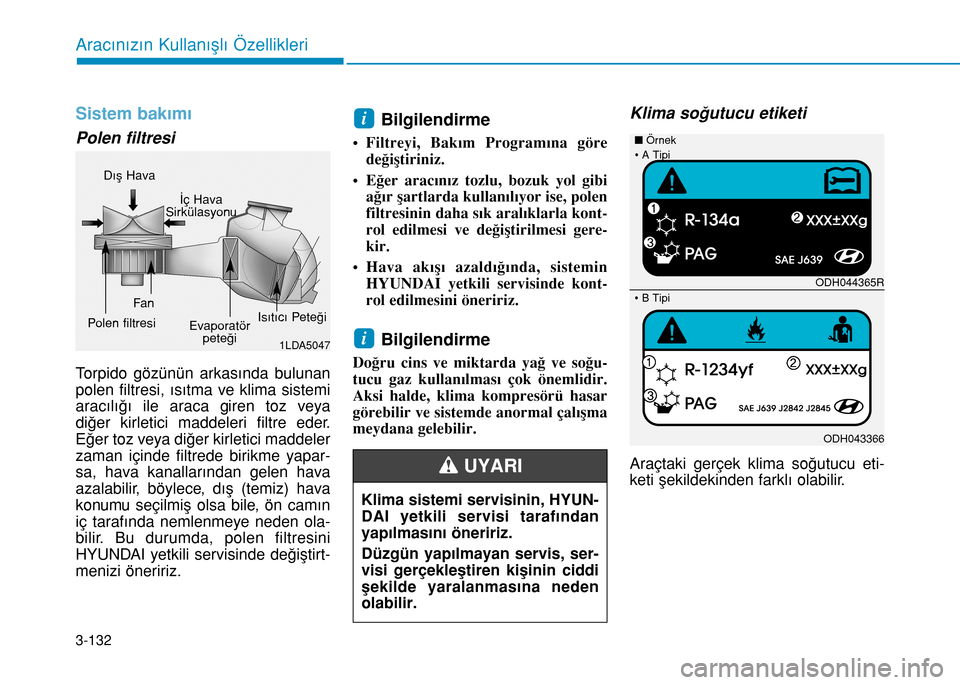

3-132
Aracınızın Kullanışlı Özellikleri
Sistem bakımı
Polen filtresi
Torpido gözünün arkasında bulunan
polen filtresi, ısıtma ve klima sistemi
aracılığı ile araca giren toz veya
diğer kirletici maddeleri filtre eder.
Eğer toz veya diğer kirletici maddeler
zaman içinde filtrede birikme yapar-
sa, hava kanallarından gelen hava
azalabilir, böylece, dış (temiz) hava
konumu seçilmiş olsa bile, ön camın
iç tarafında nemlenmeye neden ola-
bilir. Bu durumda, polen filtresini
HYUNDAI yetkili servisinde değiştirt-
menizi öneririz.
Bilgilendirme
• Filtreyi, Bakım Programına göre
değiştiriniz.
• Eğer aracınız tozlu, bozuk yol gibi
ağır şartlarda kullanılıyor ise, polen
filtresinin daha sık aralıklarla kont-
rol edilmesi ve değiştirilmesi gere-
kir.
• Hava akışı azaldığında, sistemin
HYUNDAI yetkili servisinde kont-
rol edilmesini öneririz.
Bilgilendirme
Doğru cins ve miktarda yağ ve soğu-
tucu gaz kullanılması çok önemlidir.
Aksi halde, klima kompresörü hasar
görebilir ve sistemde anormal çalışma
meydana gelebilir.
Klima soğutucu etiketi
Araçtaki gerçek klima soğutucu eti-
keti şekildekinden farklı olabilir.
i
i
Klima sistemi servisinin, HYUN-
DAI yetkili servisi tarafından
yapılmasını öneririz.
Düzgün yapılmayan servis, ser-
visi gerçekleştiren kişinin ciddi
şekilde yaralanmasına neden
olabilir.
UYARI
1LDA5047
Dış Hava
İç Hava
Sirkülasyonu
Polen filtresiFan
Evaporatör
peteğiIsıtıcı Peteği
ODH044365R
ODH043366 nÖrnek
• B Tipi
• A Tipi

3-133
Aracınızın Kullanışlı Özellikleri

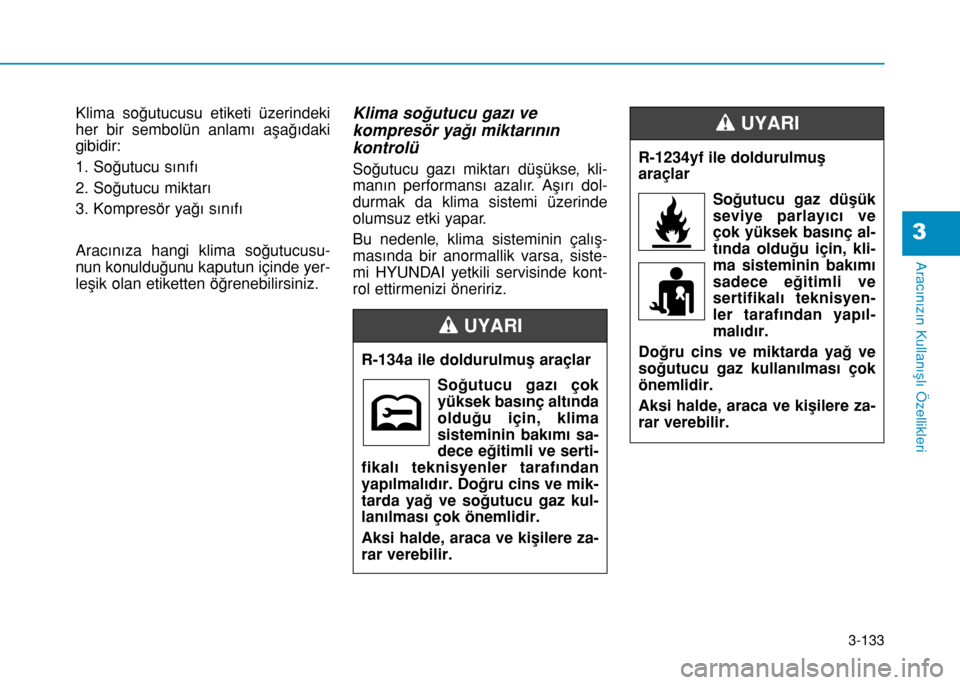

Klima soğutucusu etiketi üzerindeki
her bir sembolün anlamı aşağıdaki
gibidir:
1. Soğutucu sınıfı
2. Soğutucu miktarı
3. Kompresör yağı sınıfı
Aracınıza hangi klima soğutucusu-
nun konulduğunu kaputun içinde yer-
leşik olan etiketten öğrenebilirsiniz. Klima soğutucu gazı ve
kompresör yağı miktarının
kontrolü
Soğutucu gazı miktarı düşükse, kli-
manın performansı azalır. Aşırı dol-
durmak da klima sistemi üzerinde
olumsuz etki yapar.
Bu nedenle, klima sisteminin çalış-
masında bir anormallik varsa, siste-
mi HYUNDAI yetkili servisinde kont-
rol ettirmenizi öneririz.
3
R-134a ile doldurulmuş araçlar
Soğutucu gazı çok
yüksek basınç altında
olduğu için, klima
sisteminin bakımı sa-
dece eğitimli ve serti-
fikalı teknisyenler tarafından
yapılmalıdır. Doğru cins ve mik-
tarda yağ ve soğutucu gaz kul-
lanılması çok önemlidir.
Aksi halde, araca ve kişilere za-
rar verebilir.
UYARI
R-1234yf ile doldurulmuş
araçlar
Soğutucu gaz düşük
seviye parlayıcı ve
çok yüksek basınç al-
tında olduğu için, kli-
ma sisteminin bakımı
sadece eğitimli ve
sertifikalı teknisyen-
ler tarafından yapıl-
malıdır.
Doğru cins ve miktarda yağ ve
soğutucu gaz kullanılması çok
önemlidir.
Aksi halde, araca ve kişilere za-
rar verebilir.
UYARI

3-134
Aracınızın Kullanışlı Özellikleri

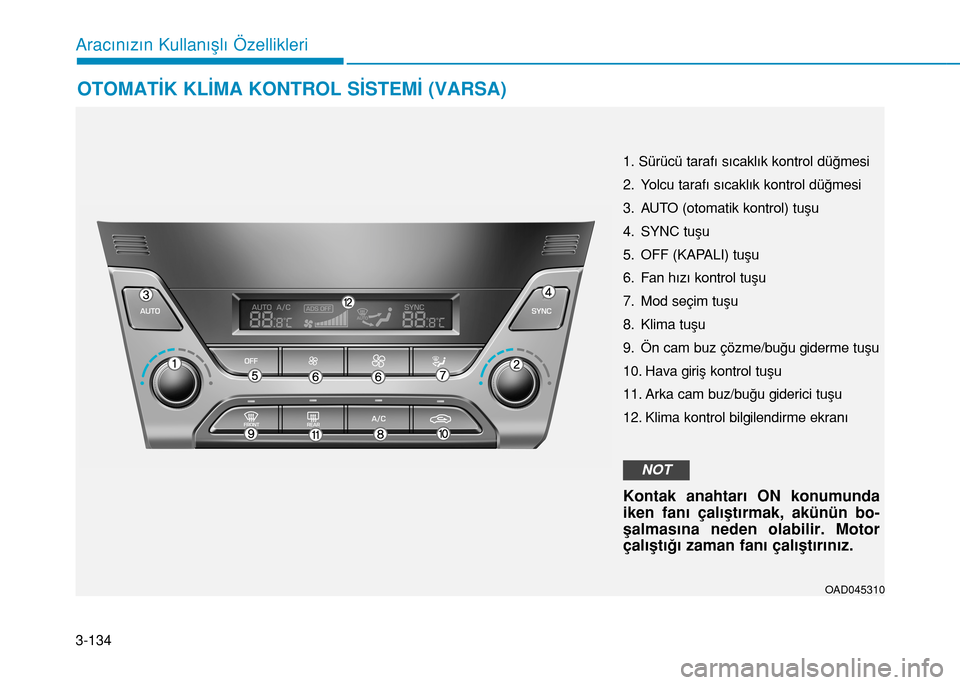

OTOMATİK KLİMA KONTROL SİSTEMİ (VARSA)
OAD045310
1. Sürücü tarafı sıcaklık kontrol düğmesi
2. Yolcu tarafı sıcaklık kontrol düğmesi
3. AUTO (otomatik kontrol) tuşu
4. SYNC tuşu
5. OFF (KAPALI) tuşu
6. Fan hızı kontrol tuşu
7. Mod seçim tuşu
8. Klima tuşu
9. Ön cam buz çözme/buğu giderme tuşu
10. Hava giriş kontrol tuşu
11. Arka cam buz/buğu giderici tuşu
12. Klima kontrol bilgilendirme ekranı
Kontak anahtarı ON konumunda
iken fanı çalıştırmak, akünün bo-
şalmasına neden olabilir. Motor
çalıştığı zaman fanı çalıştırınız.
NOT
