Hyundai Elantra 2017 Kullanım Kılavuzu (in Turkish)

8-7
8
Teknik Özellikler ve Kullanıcı Bilgileri

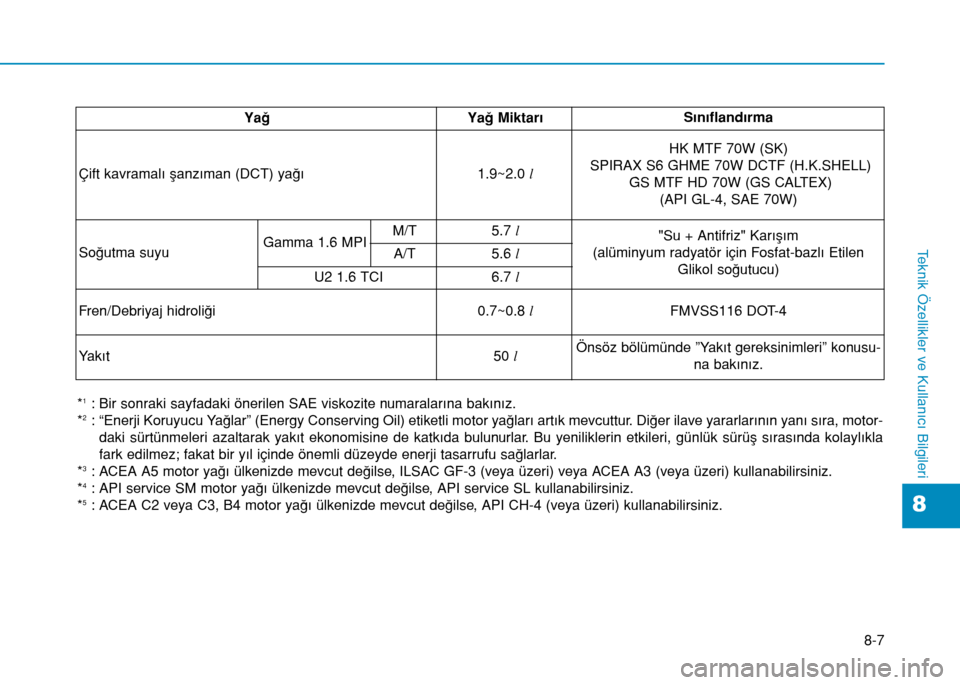

Yağ Yağ Miktarı Sınıflandırma
Çift kavramalı şanzıman (DCT) yağı 1.9~2.0 lHK MTF 70W (SK)
SPIRAX S6 GHME 70W DCTF (H.K.SHELL)
GS MTF HD 70W (GS CALTEX)
(API GL-4, SAE 70W)
Soğutma suyu"Su + Antifriz" Karışım
(alüminyum radyatör için Fosfat-bazlı Etilen
Glikol soğutucu) Gamma 1.6 MPIM/T 5.7 l
A/T 5.6 l
U2 1.6 TCI 6.7 l
Fren/Debriyaj hidroliği 0.7~0.8 lFMVSS116 DOT-4
Yakıt 50 lÖnsöz bölümünde ”Yakıt gereksinimleri” konusu-
na bakınız.
*1: Bir sonraki sayfadaki önerilen SAE viskozite numaralarına bakınız.
*2: “Enerji Koruyucu Yağlar” (Energy Conserving Oil) etiketli motor yağları artık mevcuttur. Diğer ilave yararlarının yanı sıra, motor-
daki sürtünmeleri azaltarak yakıt ekonomisine de katkıda bulunurlar. Bu yeniliklerin etkileri, günlük sürüş sırasında kolaylıkla
fark edilmez; fakat bir yıl içinde önemli düzeyde enerji tasarrufu sağlarlar.
*
3: ACEA A5 motor yağı ülkenizde mevcut değilse, ILSAC GF-3 (veya üzeri) veya ACEA A3 (veya üzeri) kullanabilirsiniz.
*4: API service SM motor yağı ülkenizde mevcut değilse, API service SL kullanabilirsiniz.
*5: ACEA C2 veya C3, B4 motor yağı ülkenizde mevcut değilse, API CH-4 (veya üzeri) kullanabilirsiniz.

8-8
Teknik Özellikler ve Kullanıcı Bilgileri

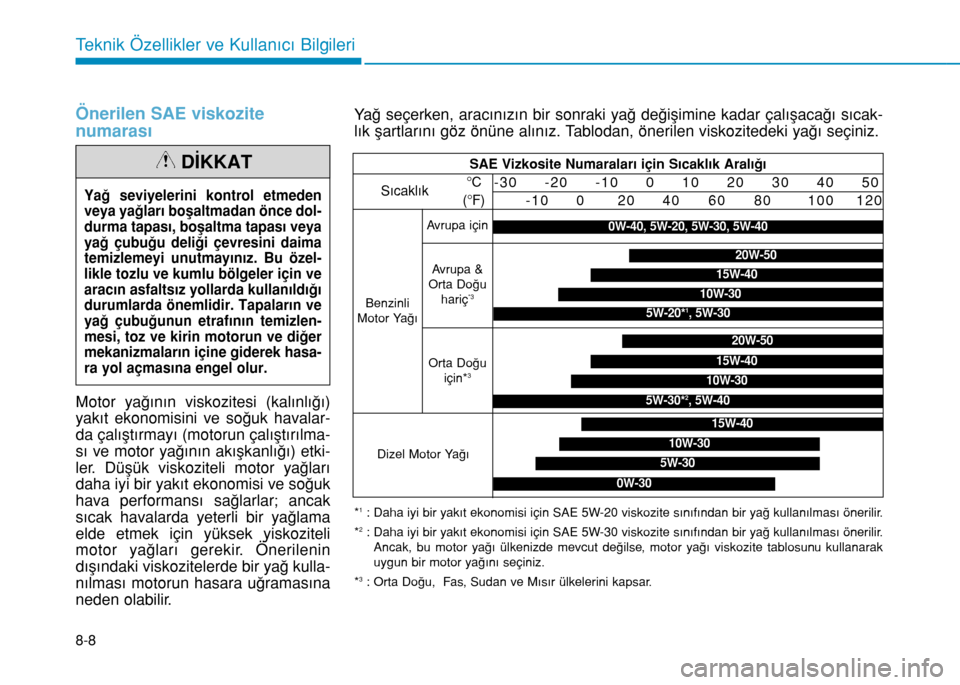

Önerilen SAE viskozite
numarası
Motor yağının viskozitesi (kalınlığı)
yakıt ekonomisini ve soğuk havalar-
da çalıştırmayı (motorun çalıştırılma-
sı ve motor yağının akışkanlığı) etki-
ler. Düşük viskoziteli motor yağları
daha iyi bir yakıt ekonomisi ve soğuk
hava performansı sağlarlar; ancak
sıcak havalarda yeterli bir yağlama
elde etmek için yüksek yiskoziteli
motor yağları gerekir. Önerilenin
dışındaki viskozitelerde bir yağ kulla-
nılması motorun hasara uğramasına
neden olabilir.
Yağ seviyelerini kontrol etmeden
veya yağları boşaltmadan önce dol-
durma tapası, boşaltma tapası veya
yağ çubuğu deliği çevresini daima
temizlemeyi unutmayınız. Bu özel-
likle tozlu ve kumlu bölgeler için ve
aracın asfaltsız yollarda kullanıldığı
durumlarda önemlidir. Tapaların ve
yağ çubuğunun etrafının temizlen-
mesi, toz ve kirin motorun ve diğer
mekanizmaların içine giderek hasa-
ra yol açmasına engel olur.
DİKKAT
*1: Daha iyi bir yakıt ekonomisi için SAE 5W-20 viskozite sınıfından bir yağ kullanılması önerilir.
*2: Daha iyi bir yakıt ekonomisi için SAE 5W-30 viskozite sınıfından bir yağ kullanılması önerilir.
Ancak, bu motor yağı ülkenizde mevcut değilse, motor yağı viskozite tablosunu kullanarak
uygun bir motor yağını seçiniz.
*
3: Orta Doğu, Fas, Sudan ve Mısır ülkelerini kapsar.
Yağ seçerken, aracınızın bir sonraki yağ değişimine kadar çalışacağı sıcak-
lık şartlarını göz önüne alınız. Tablodan, önerilen viskozitedeki yağı seçiniz.
SAE Vizkosite Numaraları için Sıcaklık Aralığı
Sıcaklık
Benzinli
Motor Yağı
°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Avrupa için
20W-50
10W-30
15W-40
5W-30*2, 5W-40
5W-30
15W-40
10W-30
0W-30
0W-40, 5W-20, 5W-30, 5W-40
Dizel Motor Yağı
20W-50
15W-40
10W-30
5W-20*1, 5W-30
Avrupa &
Orta Doğu
hariç
*3
Orta Doğu
için*3

8-9
8
Teknik Özellikler ve Kullanıcı Bilgileri

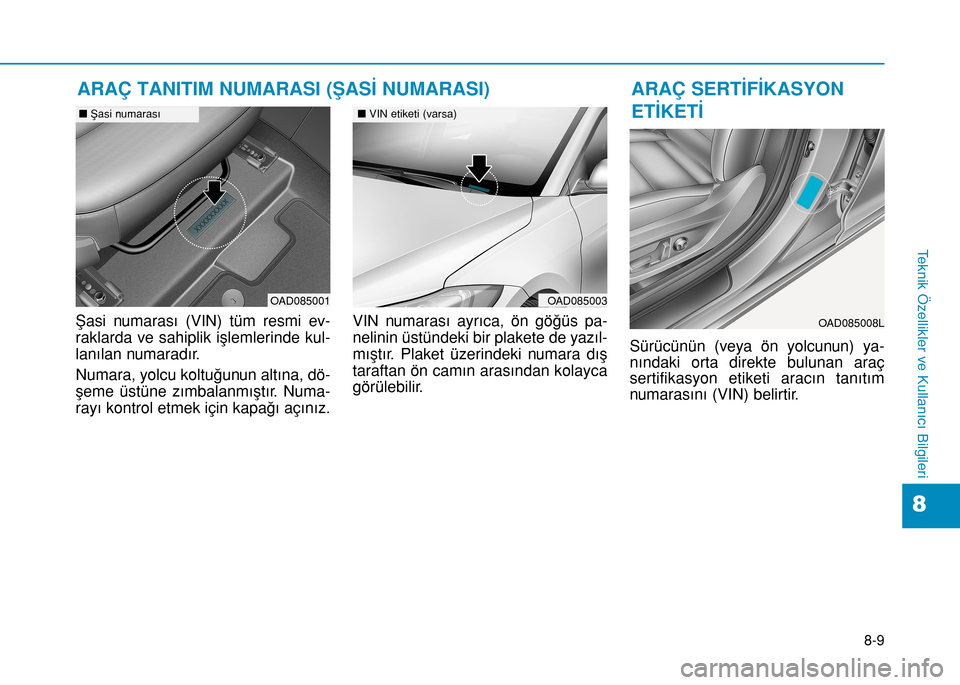

Şasi numarası (VIN) tüm resmi ev-
raklarda ve sahiplik işlemlerinde kul-
lanılan numaradır.
Numara, yolcu koltuğunun altına, dö-
şeme üstüne zımbalanmıştır. Numa-
rayı kontrol etmek için kapağı açınız.VIN numarası ayrıca, ön göğüs pa-
nelinin üstündeki bir plakete de yazıl-
mıştır. Plaket üzerindeki numara dış
taraftan ön camın arasından kolayca
görülebilir.Sürücünün (veya ön yolcunun) ya-
nındaki orta direkte bulunan araç
sertifikasyon etiketi aracın tanıtım
numarasını (VIN) belirtir.
ARAÇ TANITIM NUMARASI (ŞASİ NUMARASI) ARAÇ SERTİFİKASYON
ETİKETİ
OAD085003
nVIN etiketi (varsa)
OAD085001
nŞasi numarası
OAD085008L

8-10
Teknik Özellikler ve Kullanıcı Bilgileri

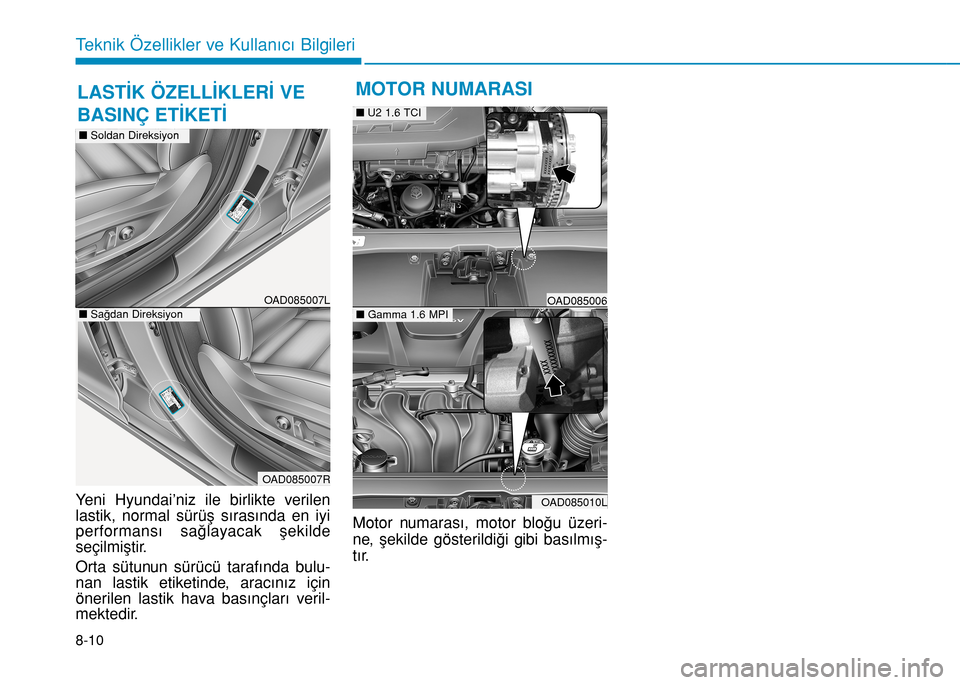

Yeni Hyundai’niz ile birlikte verilen
lastik, normal sürüş sırasında en iyi
performansı sağlayacak şekilde
seçilmiştir.
Orta sütunun sürücü tarafında bulu-
nan lastik etiketinde, aracınız için
önerilen lastik hava basınçları veril-
mektedir.Motor numarası, motor bloğu üzeri-
ne, şekilde gösterildiği gibi basılmış-
tır.
LASTİK ÖZELLİKLERİ VE
BASINÇ ETİKETİMOTOR NUMARASI
OAD085007L
OAD085007R
nSağdan Direksiyon
nSoldan Direksiyon
OAD085006
nU2 1.6 TCI
OAD085010L
nGamma 1.6 MPI

8-11
8
Teknik Özellikler ve Kullanıcı Bilgileri
Bir kompresör etiketinde, model,
tedarikçi parça numarası, üretim
numarası, soğutucu madde (1) ve
soğutucu yağı (2) gibi bilgileri içeren
kompresör tipi yazılıdır. Aracın radyo frekans bileşenleri
1995/5/EC Yönergesinin diğer ilgili
şartları ve gerekliliklerine uygundur.
Üretici uygunluk beyanı dahil daha
fazla bilgiye, HYUNDAI web sitesin-
den ulaşabilirsiniz;
http://service.hyundai-motor.com
CE0678
UYGUNLUK BEYANI
nÖrnek
OHC081001
KLİMA KOMPRESÖRÜ
ETİKETİ

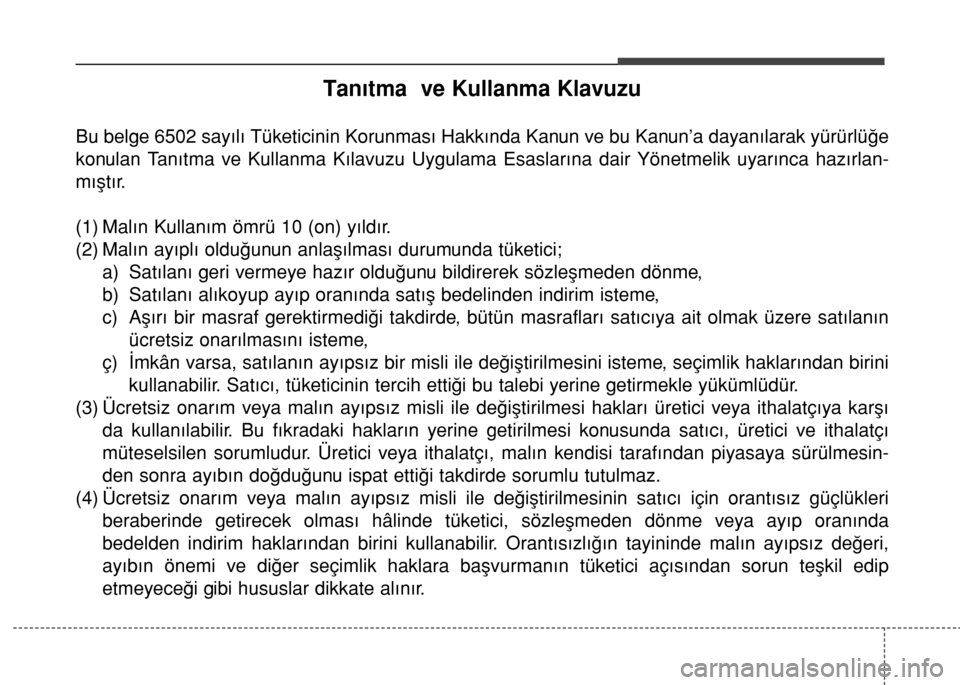

Tanıtma ve Kullanma Klavuzu
Bu belge 6502 sayılı Tüketicinin Korunması Hakkında Kanun ve bu Kanun’a dayanılarak yürürlüğe
konulan Tanıtma ve Kullanma Kılavuzu Uygulama Esaslarına dair Yönetmelik uyarınca hazırlan-
mıştır.
(1) Malın Kullanım ömrü 10 (on) yıldır.
(2) Malın ayıplı olduğunun anlaşılması durumunda tüketici;
a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,
b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,
c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın
ücretsiz onarılmasını isteme,
ç) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, seçimlik haklarından birini
kullanabilir. Satıcı, tüketicinin tercih ettiği bu talebi yerine getirmekle yükümlüdür.
(3) Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı
da kullanılabilir. Bu fıkradaki hakların yerine getirilmesi konusunda satıcı, üretici ve ithalatçı
müteselsilen sorumludur. Üretici veya ithalatçı, malın kendisi tarafından piyasaya sürülmesin-
den sonra ayıbın doğduğunu ispat ettiği takdirde sorumlu tutulmaz.
(4) Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesinin satıcı için orantısız güçlükleri
beraberinde getirecek olması hâlinde tüketici, sözleşmeden dönme veya ayıp oranında
bedelden indirim haklarından birini kullanabilir. Orantısızlığın tayininde malın ayıpsız değeri,
ayıbın önemi ve diğer seçimlik haklara başvurmanın tüketici açısından sorun teşkil edip
etmeyeceği gibi hususlar dikkate alınır.

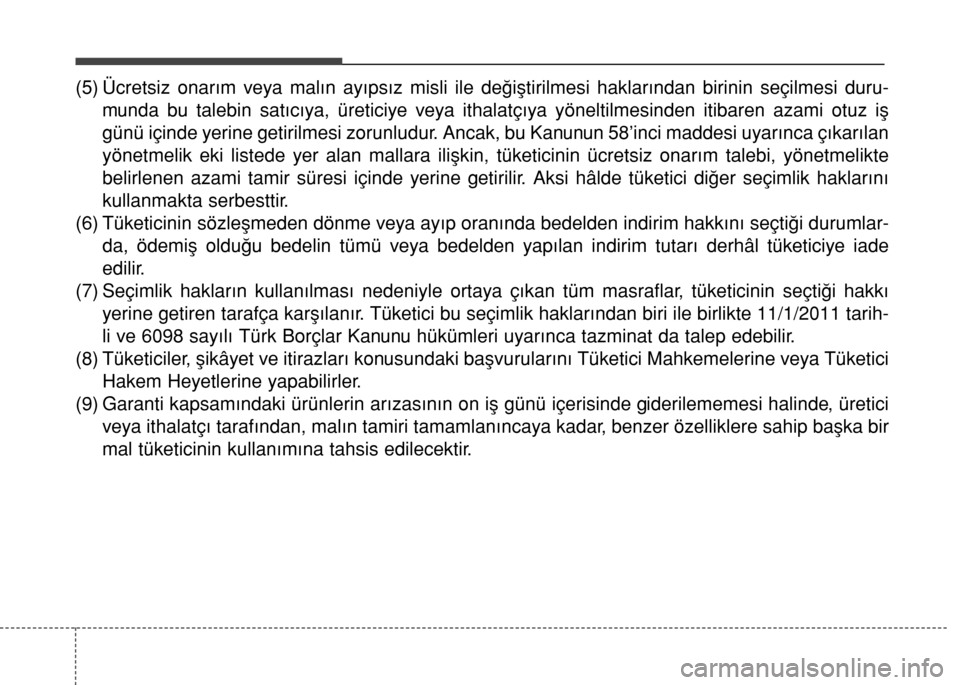

(5) Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi haklarından birinin seçilmesi duru-
munda bu talebin satıcıya, üreticiye veya ithalatçıya yöneltilmesinden itibaren azami otuz iş
günü içinde yerine getirilmesi zorunludur. Ancak, bu Kanunun 58’inci maddesi uyarınca çıkarılan
yönetmelik eki listede yer alan mallara ilişkin, tüketicinin ücretsiz onarım talebi, yönetmelikte
belirlenen azami tamir süresi içinde yerine getirilir. Aksi hâlde tüketici diğer seçimlik haklarını
kullanmakta serbesttir.
(6) Tüketicinin sözleşmeden dönme veya ayıp oranında bedelden indirim hakkını seçtiği durumlar-
da, ödemiş olduğu bedelin tümü veya bedelden yapılan indirim tutarı derhâl tüketiciye iade
edilir.
(7) Seçimlik hakların kullanılması nedeniyle ortaya çıkan tüm masraflar, tüketicinin seçtiği hakkı
yerine getiren tarafça karşılanır. Tüketici bu seçimlik haklarından biri ile birlikte 11/1/2011 tarih-
li ve 6098 sayılı Türk Borçlar Kanunu hükümleri uyarınca tazminat da talep edebilir.
(8) Tüketiciler, şikâyet ve itirazları konusundaki başvurularını Tüketici Mahkemelerine veya Tüketici
Hakem Heyetlerine yapabilirler.
(9) Garanti kapsamındaki ürünlerin arızasının on iş günü içerisinde giderilememesi halinde, üretici
veya ithalatçı tarafından, malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir
mal tüketicinin kullanımına tahsis edilecektir.

1

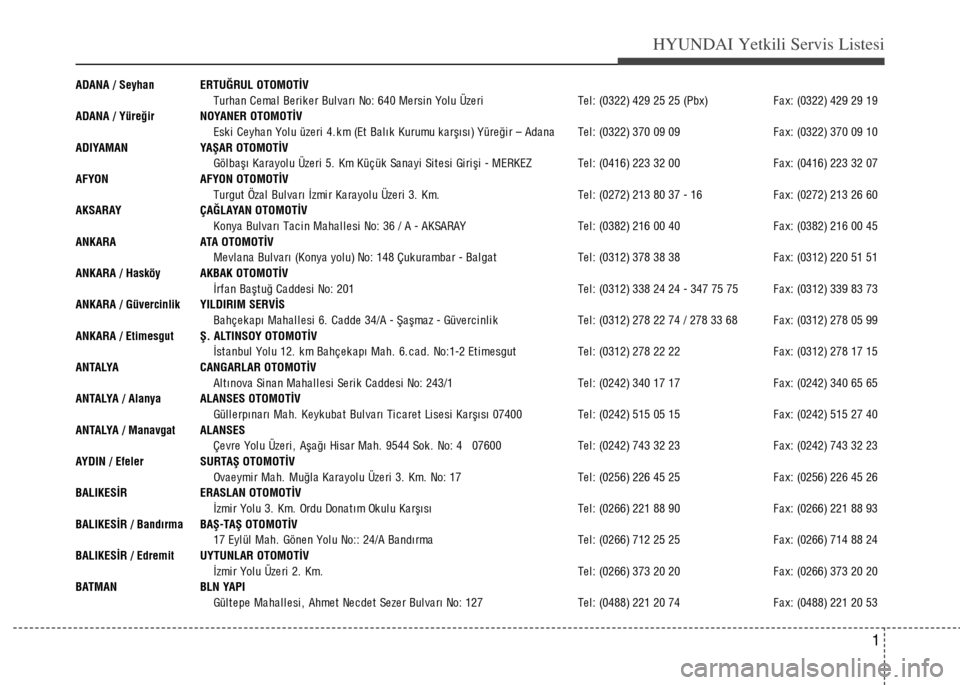

HYUNDAI Yetkili Servis Listesi
ADANA / Seyhan ERTUĞRUL OTOMOTİV
Turha n Ce ma l Be ri k e r Bul va rı No: 640 Me rsi n Yol u Üze ri Te l : (0322) 429 25 25 (Pbx) F a x: (0322) 429 29 19
ADANA / Yüreğir NOYANER OTOMOTİV
Esk i Ce yha n Yol u üze ri 4. k m (Et Ba l ı k Kurumu k a rşı sı ) Yüre ği r – Ada na Te l : (0322) 370 09 09 F a x: (0322) 370 09 10
ADIYAMAN YAŞAR OTOMOTİV
Göl ba şı Ka ra yol u Üze ri 5. Km Küç ük Sa na yi Si t e si Gi ri şi - MERKEZ Te l : (0416) 223 32 00 F a x: (0416) 223 32 07
AFYON AFYON OTOMOTİV
Turgut Öza l Bul va rı İzmi r Ka ra yol u Üze ri 3. Km. Te l : (0272) 213 80 37 - 16 F a x: (0272) 213 26 60
AKSARAY ÇAĞLAYAN OTOMOTİV
Konya Bul va rı Ta c i n Ma ha l l e si No: 36 / A - AKSARAY Te l : (0382) 216 00 40 F a x: (0382) 216 00 45
ANKARA ATA OTOMOTİV
Me vl a na Bul va rı (Konya yol u) No: 148 Çuk ura mba r - Ba l ga t Te l : (0312) 378 38 38 F a x: (0312) 220 51 51
ANKARA / Hasköy AKBAK OTOMOTİV
İrf a n Ba şt uğ Ca dde si No: 201 Te l : (0312) 338 24 24 - 347 75 75 F a x: (0312) 339 83 73
ANKARA / Güvercinlik YILDIRIM SERVİS
Bahçekapı Mahallesi 6. Cadde 34/A - Şaşmaz - Güvercinlik Tel: (0312) 278 22 74 / 278 33 68 F a x: (0312) 278 05 99
ANKARA / Etimesgut Ş. ALTINSOY OTOMOTİV
İst a nbul Yol u 12. k m Ba hçekapı Mah. 6.cad. No:1-2 Et i me sgut Te l : (0312) 278 22 22 F a x: (0312) 278 17 15
ANTALYA CANGARLAR OTOMOTİV
Al t ı nova Si na n Ma ha l l e si Se ri k Ca dde si No: 243/1 Te l : (0242) 340 17 17 F a x: (0242) 340 65 65
ANTALYA / Alanya ALANSES OTOMOTİV
Gül l e rpı na rı Ma h. Ke yk uba t Bul va rı Ti c a re t Li se si Ka rşı sı 07400 Te l : (0242) 515 05 15 F a x: (0242) 515 27 40
ANTALYA / Manavgat ALANSES
Çe vre Yol u Üze ri , Aşa ğı Hi sa r Ma h. 9544 Sok . No: 4 07600 Te l : (0242) 743 32 23 F a x: (0242) 743 32 23
AYDIN / Efeler SURTAŞ OTOMOTİV
Ova e ymi r Ma h. Muğl a Ka ra yol u Üze ri 3. Km. No: 17 Te l : (0256) 226 45 25 F a x: (0256) 226 45 26
BALIKESİR ERASLAN OTOMOTİV
İzmi r Yol u 3. Km. Ordu Dona t ı m Ok ul u Ka rşı sı Te l : (0266) 221 88 90 F a x: (0266) 221 88 93
BALIKESİR / Bandırma BAŞ-TAŞ OTOMOTİV
17 Eyl ül Ma h. Göne n Yol u No:: 24/A Ba ndı rma Te l : (0266) 712 25 25 F a x: (0266) 714 88 24
BALIKESİR / Edremit UYTUNLAR OTOMOTİV
İzmi r Yol u Üze ri 2. Km. Te l : (0266) 373 20 20 F a x: (0266) 373 20 20
BATMAN BLN YAPI
Gül t e pe Ma ha l l e si , Ahme t Ne c de t Se ze r Bul va rı No: 127 Te l : (0488) 221 20 74 F a x: (0488) 221 20 53

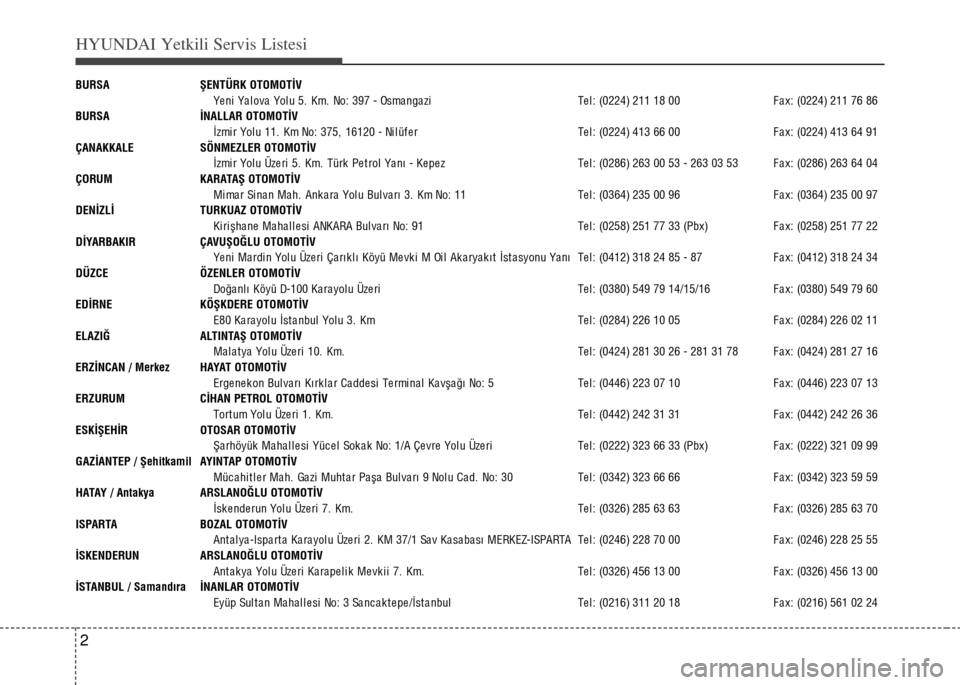

HYUNDAI Yetkili Servis Listesi
2
BURSA ŞENTÜRK OTOMOTİV
Ye ni Ya l ova Yol u 5. Km. No: 397 - Osma nga zi Te l : (0224) 211 18 00 F a x: (0224) 211 76 86
BURSA İNALLAR OTOMOTİV
İzmi r Yol u 11. Km No: 375, 16120 - Ni l üf e r Te l : (0224) 413 66 00 F a x: (0224) 413 64 91
ÇANAKKALE SÖNMEZLER OTOMOTİV
İzmi r Yol u Üze ri 5. Km. Türk Pe t rol Ya nı - Ke pe z Te l : (0286) 263 00 53 - 263 03 53 F a x: (0286) 263 64 04
ÇORUM KARATAŞ OTOMOTİV
Mi ma r Si na n Ma h. Ank a ra Yol u Bul va rı 3. Km No: 11 Te l : (0364) 235 00 96 F a x: (0364) 235 00 97
DENİZLİ TURKUAZ OTOMOTİV
Ki ri şha ne Ma ha l l e si ANKARA Bul va rı No: 91 Te l : (0258) 251 77 33 (Pbx) F a x: (0258) 251 77 22
DİYARBAKIR ÇAVUŞOĞLU OTOMOTİV
Ye ni Ma rdi n Yol u Üze ri Ça rı k l ı Köyü Me vk i M Oi l Ak a rya k ı t İst a syonu Ya nı Te l : (0412) 318 24 85 - 87 F a x: (0412) 318 24 34
DÜZCE ÖZENLER OTOMOTİV
Doğa nl ı Köyü D-100 Ka ra yol u Üze ri Te l : (0380) 549 79 14/15/16 F a x: (0380) 549 79 60
EDİRNE KÖŞKDERE OTOMOTİV
E80 Ka ra yol u İst a nbul Yol u 3. Km Te l : (0284) 226 10 05 F a x: (0284) 226 02 11
ELAZIĞ ALTINTAŞ OTOMOTİV
Ma l a t ya Yol u Üze ri 10. Km. Te l : (0424) 281 30 26 - 281 31 78 F a x: (0424) 281 27 16
ERZİNCAN / Merkez HAYAT OTOMOTİV
Erge ne k on Bul va rı Kı rk l a r Ca dde si Te rmi na l Ka vşa ğı No: 5 Te l : (0446) 223 07 10 F a x: (0446) 223 07 13
ERZURUM CİHAN PETROL OTOMOTİV
Tort um Yol u Üze ri 1. Km. Te l : (0442) 242 31 31 F a x: (0442) 242 26 36
ESKİŞEHİR OTOSAR OTOMOTİV
Şa rhöyük Ma ha l l e si Yüc e l Sokak No: 1/A Çevre Yolu Üzeri Tel: (0222) 323 66 33 (Pbx) F a x: (0222) 321 09 99
GAZİANTEP / Şehitkamil AYINTAP OTOMOTİV
Müc a hi t l e r Ma h. Ga zi Muht a r Pa şa Bul va rı 9 Nol u Ca d. No: 30 Te l : (0342) 323 66 66 F a x: (0342) 323 59 59
HATAY / Antakya ARSLANOĞLU OTOMOTİV
İsk e nde run Yol u Üze ri 7. Km. Te l : (0326) 285 63 63 F a x: (0326) 285 63 70
ISPARTA BOZAL OTOMOTİV
Ant a l ya -Ispa rt a Ka ra yol u Üze ri 2. KM 37/1 Sa v Ka sa ba sı MERKEZ-ISPARTA Te l : (0246) 228 70 00 F a x: (0246) 228 25 55
İSKENDERUN ARSLANOĞLU OTOMOTİV
Ant a k ya Yol u Üze ri Ka ra pe l i k Me vk i i 7. Km. Te l : (0326) 456 13 00 F a x: (0326) 456 13 00
İSTANBUL / Samandıra İNANLAR OTOMOTİV
Eyüp Sultan Mahallesi No: 3 Sancaktepe/İstanbul Te l : (0216) 311 20 18 F a x: (0216) 561 02 24
