6-36

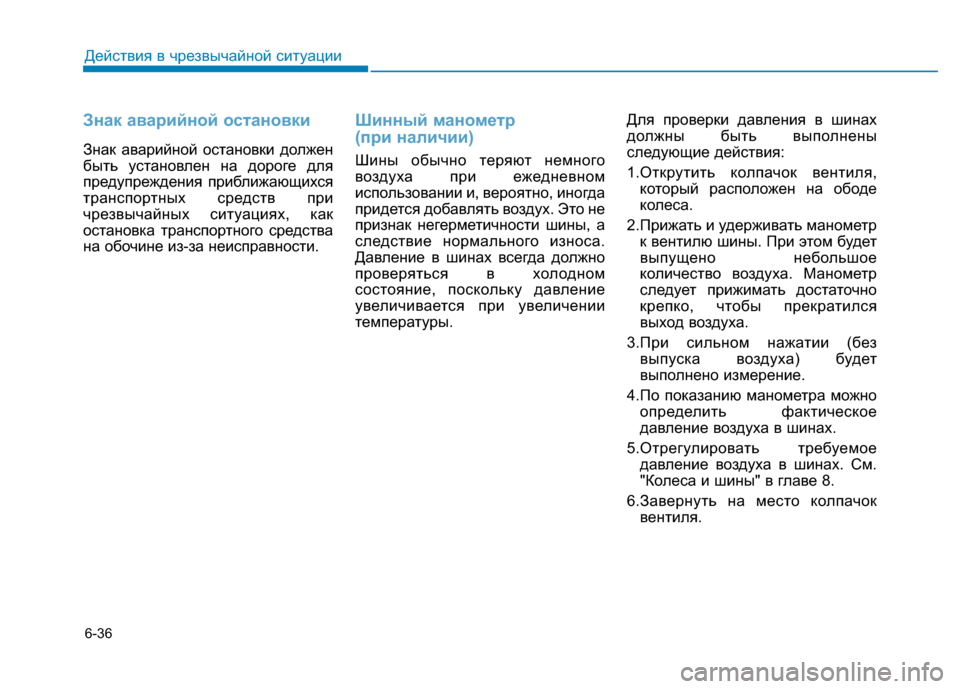

Действия в чрезвычайной ситуации
Знак аварийной остановки
Знак аварийной остановки должен
быть установлен на дороге для
предупреждения приближающихся
транспортных средств при
чрезвычайных ситуациях, как
остановка транспортного средства
на обочине из-за неисправности.
Шинный манометр
(при наличии)
Шины обычно теряют немного
воздуха при ежедневном
использовании и, вероятно, иногда
придется добавлять воздух. Это не
признак негерметичности шины, а
следствие нормального износа.
Давление в шинах всегда должно
проверяться в холодном
состояние, поскольку давление
увеличивается при увеличении
температуры.Для проверки давления в шинах
должны быть выполнены
следующие действия:
1.Открутить колпачок вентиля,
который расположен на ободе
колеса.
2.Прижать и удерживать манометр
к вентилю шины. При этом будет
выпущено небольшое
количество воздуха. Манометр
следует прижимать достаточно
крепко, чтобы прекратился
выход воздуха.
3.При сильном нажатии (без
выпуска воздуха) будет
выполнено измерение.
4.По показанию манометра можно
определить фактическое
давление воздуха в шинах.
5.Отрегулировать требуемое
давление воздуха в шинах. См.
"Колеса и шины" в главе 8.
6.Завернуть на место колпачок
вентиля.

Техническое обслуживание
7
7
Техническое обслуживание
Отсек двигателя ................................................7-3
Комплекс работ по техническому
обслуживанию ...................................................7-5
Ответственность владельца ..................................7-5
Меры предосторожности при проведении
технического обслуживания владельцем
автомобиля..............................................................7-6
Техническое обслуживание, выполняемое
владельцем автомобиля ..................................7-7
График технического обслуживания,
проводимого владельцем автомобиля ................7-8
Комплекс работ по периодическому
техническому обслуживанию .........................7-11
График технического обслуживания при
эксплуатации в обычных условиях - Бензиновый
двигатель (Для европы) .......................................7-12
Техническое обслуживание при тяжелых условиях
эксплуатации и малом пробеге- бензиновый
двигатель (Для европы) .......................................7-17
График технического обслуживания при
эксплуатации в обычных условиях -
Бензиновый двигатель (Кроме стран европы) ...7-20
Техническое обслуживание при тяжелых условиях
эксплуатации и малом пробеге - бензиновый
двигатель (за исключением европы)...................7-26
Позиции периодического технического
обслуживания ..................................................7-29
Система смазки двигателя .............................7-34
Проверка уровня моторного масла .....................7-34
Замена моторного масла и фильтра...................7-35
Жидкость системы охлаждения .....................7-37
Проверка уровня охлаждающей жидкости
двигателя ...............................................................7-37
Замена охлаждающей жидкости .........................7-40
Тормозная жидкость /
жидкость для сцепления ................................7-41
Проверка уровня тормозной жидкости /
жидкости для сцепления ......................................7-41
Жидкость омывателя ветрового стекла ........7-43
Проверка уровня жидкости в бачке омывателя
ветрового стекла ...................................................7-43
Стояночный тормоз.........................................7-44
Проверка стояночного тормоза ...........................7-44
Воздушный фильтр .........................................7-45
Замена фильтра....................................................7-45
Воздушный фильтр системы управления
микроклиматом................................................7-47
Состояния фильтра ..............................................7-47
Замена фильтра....................................................7-47
7

Щетки стеклоочистителя ................................7-49
Проверка состояния щеток ..................................7-49
Замена щеток ........................................................7-49
Аккумуляторная батарея ................................7-52
Рекомендации по обращению с аккумуляторной
батареей ................................................................7-52
Наклейка с указанием емкости аккумуляторной
батареи ..................................................................7-55
Подзарядка аккумуляторной батареи .................7-55
Сброс параметров приборов ...............................7-57
Колеса и шины ................................................7-58
Уход за шинами ....................................................7-58
Рекомендуемое давление воздуха в холодных
шинах .....................................................................7-58
Проверка давления воздуха в шинах .................7-60
Перестановка колес .............................................7-62
Регулировка углов установки колес и
балансировка шин ................................................7-63
Замена шин ...........................................................7-64
Замена колес ........................................................7-66
Сцепление шин с дорогой....................................7-66
Техническое обслуживание шин .........................7-66
Маркировка на боковой поверхности шины .......7-67
Низкопрофильная шина .......................................7-71
Плавкие предохранители ...............................7-73
Описание панели плавких предохранителей
и реле ....................................................................7-80
Лампы освещения ...........................................7-82
Замена ламп передних фар, габаритных огней,
указателей поворота, боковых габаритных огней
и противотуманных фар .......................................7-83
Замена лампы бокового повторителя указателей
поворота ................................................................7-90
Регулировка фар и противотуманных фар
(Для европы) .........................................................7-90
Замена лампы заднего комбинированного
фонаря ...................................................................7-96
Замена верхнего стоп-сигнала ..........................7-100
Замена лампы освещения номерного знака
Замена лампы освещения салона ....................7-101
Уход за внешним видом автомобиля ..........7-103
Внешний уход......................................................7-103
Уxoд зa caлoнoм ..................................................7-111
Система снижения токсичности выбросов..7-113
Система снижения токсичности выбросов из
картера двигателя ...............................................7-114
Система снижения токсичности выбросов из
топливного бака .................................................7-114
Система снижения токсичности выхлопных
газов .....................................................................7-115
7

7-3
Техническое обслуживание
7
ОТСЕК ДВИГАТЕЛЯ
1. Резервуар для охлаждающей
жидкости двигателя
2. Крышка радиатора
3. Бачок для тормозной жидкости /
счеп ления
4. Воздушный фильтр
5. Указатель уровня масла в
двигателе
6. Крышка маслозаливной горловины
двигателя
7. Резервуар для жидкости
омывателя ветрового стекла
8. Блок предохранителей
9. Аккумуляторная батарея
■Бензиновый двигатель (Nu 2,0 MPI)
Фактический моторный отсек транспортного средства может отличаться от изображения.
OAD075100L

7-4
Техническое обслуживание
1. Резервуар для охлаждающей
жидкости двигателя
2. Крышка радиатора
3. Бачок для тормозной жидкости /
счеп ления
4. Воздушный фильтр
5. Указатель уровня масла в
двигателе
6. Крышка маслозаливной горловины
двигателя
7. Резервуар для жидкости
омывателя ветрового стекла
8. Блок предохранителей
9. Аккумуляторная батарея
■Бензиновый двигатель (Gamma 1,6 MPI)
Фактический моторный отсек транспортного средства может отличаться от изображения.
OAD075101L

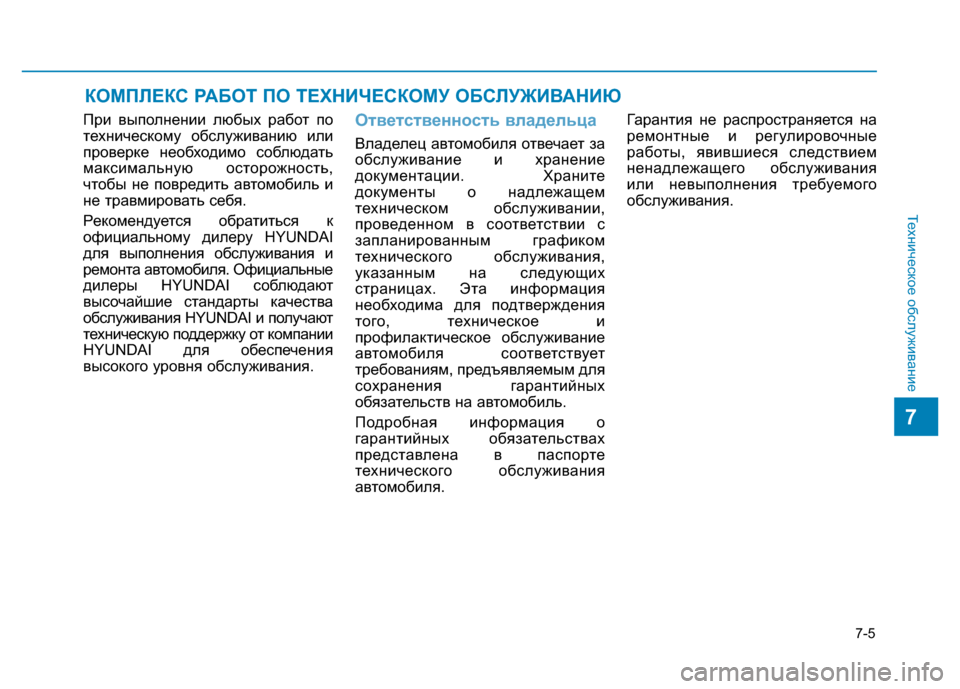

КОМПЛЕКС РАБОТ ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
При выполнении любых работ по
техническому обслуживанию или
проверке необходимо соблюдать
максимальную осторожность,
чтобы не повредить автомобиль и
не травмировать себя.
Рекомендуется обратиться к
официальному дилеру HYUNDAI
для выполнения обслуживания и
ремонта автомобиля. Официальные
дилеры HYUNDAI соблюдают
высочайшие стандарты качества
обслуживания HYUNDAI и получают
техническую поддержку от компании
HYUNDAI для обеспечения
высокого уровня обслуживания.Ответственность владельца
Владелец автомобиля отвечает за
обслуживание и хранение
документации. Храните
документы о надлежащем
техническом обслуживании,
проведенном в соответствии с
запланированным графиком
технического обслуживания,
указанным на следующих
страницах. Эта информация
необходима для подтверждения
того, техническое и
профилактическое обслуживание
автомобиля соответствует
требованиям, предъявляемым для
сохранения гарантийных
обязательств на автомобиль.
Подробная информация о
гарантийных обязательствах
представлена в паспорте
технического обслуживания
автомобиля.Гарантия не распространяется на
ремонтные и регулировочные
работы, явившиеся следствием
ненадлежащего обслуживания
или невыполнения требуемого
обслуживания.
7-5
Техническое обслуживание
7

7-6
Техническое обслуживание

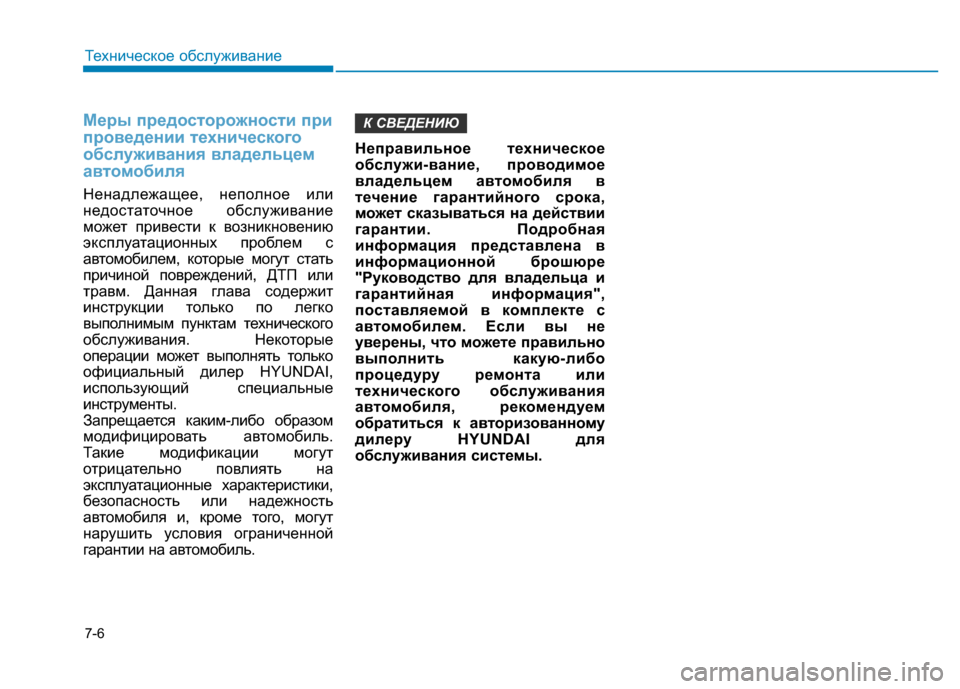

Меры предосторожности при
проведении технического
обслуживания владельцем
автомобиля
Ненадлежащее, неполное или
недостаточное обслуживание
может привести к возникновению
эксплуатационных проблем с
автомобилем, которые могут стать
причиной повреждений, ДТП или
травм. Данная глава содержит
инструкции только по легко
выполнимым пунктам технического
обслуживания. Некоторые
операции может выполнять только
официальный дилер HYUNDAI,
использующий специальные
инструменты.
Запрещается каким-либо образом
модифицировать автомобиль.
Такие модификации могут
отрицательно повлиять на
эксплуатационные характеристики,
безопасность или надежность
автомобиля и, кроме того, могут
нарушить условия ограниченной
гарантии на автомобиль.Неправильное техническое
обслужи-вание, проводимое
владельцем автомобиля в
течение гарантийного срока,
может сказываться на действии
гарантии. Подробная
информация представлена в
информационной брошюре
"Руководство для владельца и
гарантийная информация",
поставляемой в комплекте с
автомобилем. Если вы не
уверены, что можете правильно
выполнить какую-либо
процедуру ремонта или
технического обслуживания
автомобиля, рекомендуем
обратиться к авторизованному
дилеру HYUNDAI для
обслуживания системы.
К СВЕДЕНИЮ

7-7
Техническое обслуживание
7

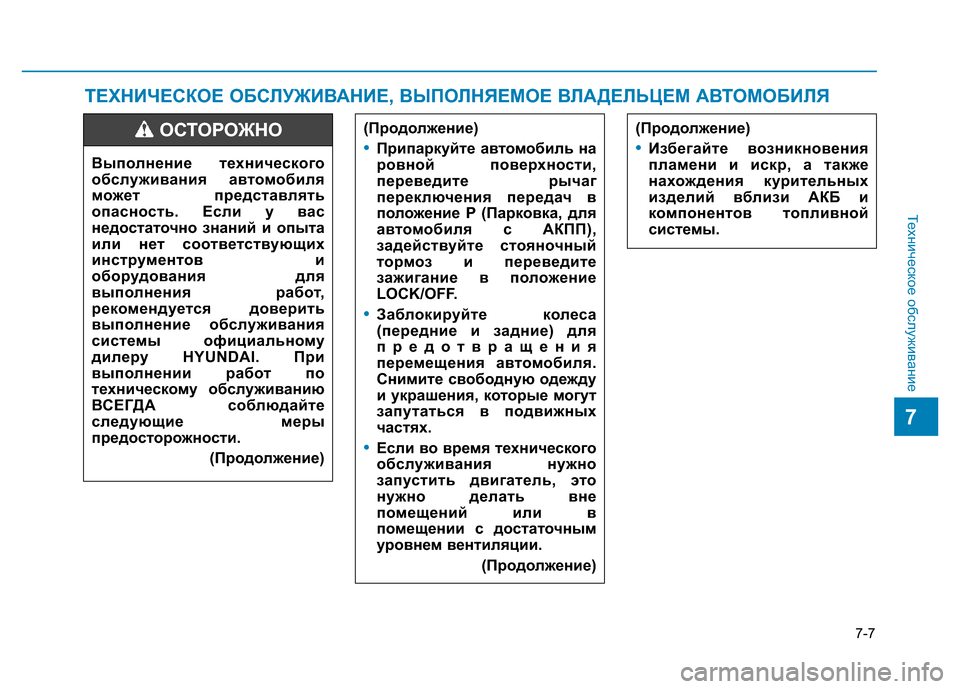

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
Выполнение технического
обслуживания автомобиля
может представлять
опасность. Если у вас
недостаточно знаний и опыта
или нет соответствующих
инструментов и
оборудования для
выполнения работ,
рекомендуется доверить
выполнение обслуживания
системы официальному
дилеру HYUNDAI. При
выполнении работ по
техническому обслуживанию
ВСЕГДА соблюдайте
следующие меры
предосторожности.
(Продолжение)
ОСТОРОЖНО(Продолжение)
•Припаркуйте автомобиль на
ровной поверхности,
переведите рычаг
переключения передач в
положение P (Парковка, для
автомобиля с АКПП),
задействуйте стояночный
тормоз и переведите
зажигание в положение
LOCK/OFF.
•Заблокируйте колеса
(передние и задние) для
предотвращения
перемещения автомобиля.
Снимите свободную одежду
и украшения, которые могут
запутаться в подвижных
частях.
•Если во время технического
обслуживания нужно
запустить двигатель, это
нужно делать вне
помещений или в
помещении с достаточным
уровнем вентиляции.
(Продолжение)
(Продолжение)
•Избегайте возникновения
пламени и искр, а также
нахождения курительных
изделий вблизи АКБ и
компонентов топливной
системы.

7-8
Техническое обслуживание
Далее приводится список проверок,
которые должен выполнять
владелец или официальный дилер
HYUNDAI с указанной частотой для
обеспечения безопасной и
надежной эксплуатации
автомобиля.
О любых неблагоприятных
условиях следует незамедлительно
ставить в известность дилера.
На эти технические проверки
автомобиля обычно не
распространяется гарантия, и за
работу, детали и смазочные
материалы может выставляться
счет.
График технического
обслуживания, проводимого
владельцем автомобиля
При заправке автомобиля
топливом:
• Проверьте уровень моторного
масла.
• Проверьте уровень в резервуаре
охлаждающей жидкости
двигателя.
• Проверьте уровень жидкости в
бачке омывателя ветрового
стекла.
• Убедитесь, что давление в
шинах достаточно высокое.
В процессе эксплуатации
автомобиля:
• Отмечайте все изменения в
звуке выхлопа, а также
появление запаха выхлопных
газов в салоне.
• Проверьте наличие вибрации
рулевого колеса. Проверьте
наличие повышенного усилия
рулевого управления,
ослабления рулевого колеса или
изменения его прямолинейного
положения.
• Обращайте внимание, не
происходит ли постоянного
небольшого “увода” автомобиля
в одну сторону при движении по
гладкой ровной дороге.
• Во время торможения
прислушивайтесь к работе систем
автомобиля, отмечайте появление
необычных звуков, смещение в
одну сторону, увеличение хода
педали тормоза или возрастание
усилия при ее нажатии. Соблюдайте осторожность,
проверяя уровень
охлаждающей жидкости при
горячем двигателе. Это может
привести к расплескиванию
охлаждающей жидкости через
отверстие и стать причиной
серьезных ожогов и травм.
ОСТОРОЖНО

7-9
Техническое обслуживание
7
• В случае проскальзывания или
изменений в работе коробки
передач проверьте уровень
жидкости в коробке передач.
• Проверьте работу АКПП в
положении P (парковка).
• Проверьте работу стояночного
тормоза.
• Убедитесь в отсутствии следов
утечек жидкостей под днищем
автомобиля (вода, капающая из
системы кондиционирования
воздуха в процессе работы или
после выключения, не является
признаком неисправности). Не реже одного раза в месяц:
• Проверьте уровень охлаждающей
жидкости в расширительном
бачке.
• Проверьте работу всех внешних
осветительных приборов,
включая стоп-сигналы, указатели
поворота и лампы аварийной
сигнализации.
• Проверьте давление во всех
шинах, включая запасное
колесо, установленное вместо
колеса с изношенной шиной,
шиной с неравномерным
износом или поврежденной
шиной.
• Проверьте наличие
ослабленных колесных
зажимных гаек.
Не реже двух раз в год
(т.е. каждую весну и осень):
• Проверьте гибкие шланги
радиатора, отопителя и
кондиционера на отсутствие
утечек и повреждений.
• Проверьте работу омывателя и
стеклоочистителя ветрового
стекла. Очистите щетки
стеклоочистителя куском чистой
ткани, смоченной промывочной
жидкостью.
• Проверьте регулировку фар.
• Проверьте глушитель, выхлопные
трубы, кожухи и хомуты.
• Проверьте ремни безопасности
на износ и правильность
функционирования.
