Hyundai Elantra 2017 Инструкция по эксплуатации (in Russian)

7-20
Техническое обслуживание
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Приводные ремни *1IIII
Моторное масло и
масляный фильтр *2
Для Ближнего Востока *3,
а также Центральной и Южной
АмерикиЗамена через каждые 100 000 км (6 200 миль) или
12 месяцев
За исключением Ближнего
Востока *3,
а также Центральной и Южной
АмерикиRRRRRRRR
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
- БЕНЗИНОВЫЙ ДВИГАТЕЛЬ (КРОМЕ СТРАН ЕВРОПЫ)
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
1: Отрегулировать генератор переменного тока, рулевой механизм с гидроусилителем (и приводной ремень водяного
насоса), а также приводной ремень кондиционера воздуха (при наличии).
Проверить, после чего, при необходимости, отремонтировать или заменить.
*
2: Проверка уровня масла в двигателе и отсутствия утечек через каждые 500 км (350 миль) или перед продолжительной
поездкой.
*
3: К странам Ближнего Востока относится Марокко, Судан и Египет.

7-21
Техническое обслуживание
7
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Воздушный фильтр
Для стран Ближнего Востока *3RRRRRRRR
За исключением стран
Ближнего Востока *3IIRIIRII
Добавить топливные присадки *4Через каждые 5 000 км (3 000 миль) или 6 месяцев
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
3: К странам Ближнего Востока относится Марокко, Судан и Египет.
*4: Если невозможно приобрести высококачественный бензин с присадками, отвечающий требованиям европейских
стандартов по топливу (EN 228) или другим аналогичным требованиям, рекомендуется добавить одну бутылку
присадки. Присадки можно приобрести у авторизованного дилера HYUNDAI. Там же можно получить рекомендации по
их использованию. Не добавляйте другие присадки.
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ) - БЕНЗИНОВЫЙ ДВИГАТЕЛЬ (КРОМЕ СТРАН ЕВРОПЫ)

7-22
Техническое обслуживание
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Свечи зажигания *5Замена через каждые 165 000 км (102 500 миль)
Зaзop клaпaнoв *6(Для Gamma 1,6)I
Шланг вентиляции и крышка заливной
горловины топливного бакаII
Воздушный фильтр топливного бака
(при наличии)IRIR
Вакуумные шлангиIIIIIIII
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ) - БЕНЗИНОВЫЙ ДВИГАТЕЛЬ (КРОМЕ СТРАН ЕВРОПЫ)
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
5: Для вашего удобства замена может быть произведена до завершения указанного интервала при проведении
технического обслуживания других узлов.
*
6: Проверьте наличие повышенного шума от клапанов и/или вибрации двигателя и, при необходимости, отрегулируйте.
Рекомендуется обратиться в официальный дилерский центр HYUNDAI для проверки системы.

7-23
Техническое обслуживание
7
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Топливный фильтр *7IRIR
Топливные трубопроводы, гибкие шланги и
соединенияII
Система охлаждения
Проверку уровня охлаждающей жидкости и наличие ее утечек следует
проводить ежедневно
Первую проверку выполнить через 60 000км (40 000миль)
или через
48месяцев, затем производить проверку через
каждые
30 000км (20 000миль) или 24 месяцев
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ) - БЕНЗИНОВЫЙ ДВИГАТЕЛЬ (КРОМЕ СТРАН ЕВРОПЫ)
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
7: Топливный фильтр считается компонентом, не требующим технического обслуживания, но все же рекомендуется
периодически его проверять. График технического обслуживания зависит от качества используемого топлива. При
возникновении серьезных проблем, таких как блокирование потока топлива, вибрация, потеря мощности, роблемы с
запуском двигателя и т. п., топливный фильтр необходимо немедленно заменить, независимо от графика технического
обслуживания. Для получения дополнительной информации рекомендуем обратиться к авторизованному дилеру
HYUNDAI.
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

7-24
Техническое обслуживание
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
8: При добавлении охлаждающей жидкости следует использовать только деионизированную или мягкую воду.
Запрещается добавлять жесткую воду в оригинальную охлаждающую жидкость. Ошибки при смешивании
охлаждающей жидкости могут привести к серьезной неисправности или повреждению двигателя.
*
9: Для вашего удобства замена может быть произведена до завершения указанного интервала при проведении
технического обслуживания других узлов.
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Жидкость системы охлаждения *8Первая замена через 200 000 км (120 000 миль) или через 10 лет:
После этого, заменять каждые 40 000 км (25 000 миль) или через 24
месяцев *9
Состояние аккумуляторной батареиIIIIIIII
Трубопроводы тормозной системы,
гибкие шланги и соединенияIIIIIIII
Педаль тормоза, педаль сцепления
(при наличии)IIII
Стояночный тормозIIII
Тормозная жидкость/жидкость гидропривода
сцепленияIIIIIIII
Дисковые тормоза и тормозные колодкиIIIIIIII
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ) - БЕНЗИНОВЫЙ ДВИГАТЕЛЬ (КРОМЕ СТРАН ЕВРОПЫ)
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

7-25
Техническое обслуживание
7
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Зубчатая рейка, привод и чехлы рулевого
механизмаIIIIIIII
Приводной вал и пылезащитные чехлыIIII
Шины (давление и износ протектора) IIIIIIII
Шаровые пальцы передней подвескиIIIIIIII
Болты и гайки шасси и кузоваIIIIIIII
Хладагент кондиционера воздуха (при наличии)IIIIIIII
Компрессор кондиционера воздуха
(при наличии)IIIIIIII
Воздушный фильтр системы управления
микроклиматом (при наличии)RRRRRRRR
Жидкость для МКПП
(при наличии)*10II
Жидкость для АКПП(при наличии)Не требует проверок и обслуживания
Система выпуска отработавших газовIIII
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(ПРОДОЛЖЕНИЕ) - БЕНЗИНОВЫЙ ДВИГАТЕЛЬ (КРОМЕ СТРАН ЕВРОПЫ)
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
10: Жидкость для МКПП требует замены в случае погружения в воду.

7-26
Техническое обслуживание
7-26
Позиция обслуживания
Операция
технического
обслуживанияПериодичность технического
обслуживанияУсловия
эксплуатации
Моторное
масло и
масляный
фильтр
Для Ближнего Востока *3,
а также Центральной и
Южной Америки
RЗамена через каждые 5 000 км
(3 100 миль) или 6 месяцев
A, B, C, D, E,
F, G, H, I, K, LЗа исключением Ближнего
Востока *3,
а также Центральной и
Южной АмерикиRЗамена через каждые 7 500 км
(4 650 миль) или 6 месяцев
Фильтрующий элемент воздушного фильтраRПроизводите замену чаще, если этого
требуют условия эксплуатацииC, E
Свечи зажиганияRПроизводите замену чаще, если этого
требуют условия эксплуатацииA, B, H, I
Зубчатая рейка, привод и чехлы рулевого
механизмаIПроизводите проверки чаще, если этого
требуют условия эксплуатацииC, D, E, F, G
Шаровые пальцы передней подвескиIПроизводите проверки чаще, если этого
требуют условия эксплуатацииC, D, E, F, G
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРИ ТЯЖЕЛЫХ УСЛОВИЯХ ЭКСПЛУАТАЦИИ И МАЛОМ
ПРОБЕГЕ – БЕНЗИНОВЫЙ ДВИГАТЕЛЬ (ЗА ИСКЛЮЧЕНИЕМ ЕВРОПЫ)
Ниже приведен перечень позиций, требующих более частого технического обслуживания при тяжелых
условиях эксплуатации автомобиля.
В ниже расположенной таблице указана соответствующая периодичность технического обслуживания.
R : Заменить
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.

7-27
Техническое обслуживание
7
Позиция обслуживания
Операция
технического
обслуживанияПериодичность технического
обслуживанияУсловия
эксплуатации
Дисковые тормоза, тормозные колодки,
суппорты и дискиIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, G, H
Стояночный тормозIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, G, H
Валы привода колес и чехлыIПроизводите проверки чаще, если
этого требуют условия эксплуатацииC, D, E, F, G, H, I
Жидкость для МКПП (при наличии)RЧерез каждые 120 000 км
(80 000 миль)C, F, G, I, K
Жидкость для АКПП (при наличии)RЧерез каждые 100 000 км
(62 000 миль)A, C, F, G, I
Воздушный фильтр системы управления
микроклиматом (при наличии)RПроизводите замену чаще, если этого
требуют условия эксплуатацииC, E
Тяжелые условия эксплуатации
A : Многократные поездки на короткие расстояния менее 8
км (5 миль) при нормальной температуре окружающей
среды или менее, чем на 16 км (10 миль) при
температуре ниже нуля
B : Длительная работа двигателя на холостом ходу или
движение с малой скоростью на дальние расстояния
C : Движение по неровной, запыленной, загрязненной
дороге, дороге без покрытия или дороге, покрытой
гравием или сольюD : Движение по местности, где используется соль или
другие коррозионные материалы, или движение в очень
холодную погоду
E : Движение по песчаной местности
F : Движение по загруженным дорогам при температуре
более 32°C (90°F)
G : Частое движение в гору, с горы или по горным дорогам

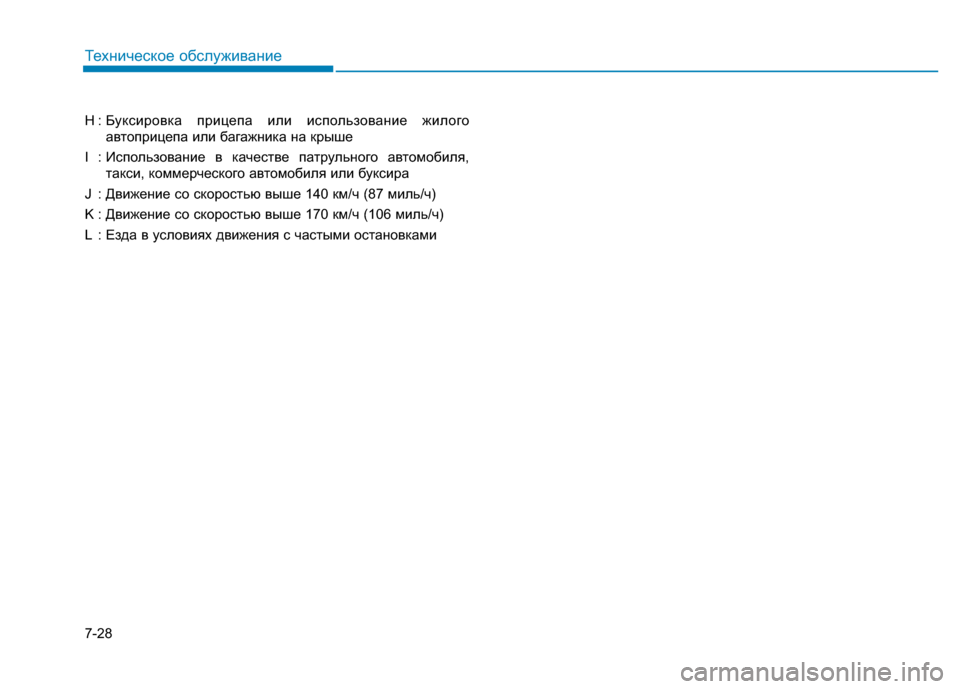

7-28
Техническое обслуживание
H : Буксировка прицепа или использование жилого
автоприцепа или багажника на крыше
I : Использование в качестве патрульного автомобиля,
такси, коммерческого автомобиля или буксира
J : Движение со скоростью выше 140 км/ч (87 миль/ч)
K : Движение со скоростью выше 170 км/ч (106 миль/ч)
L : Езда в условиях движения с частыми остановками

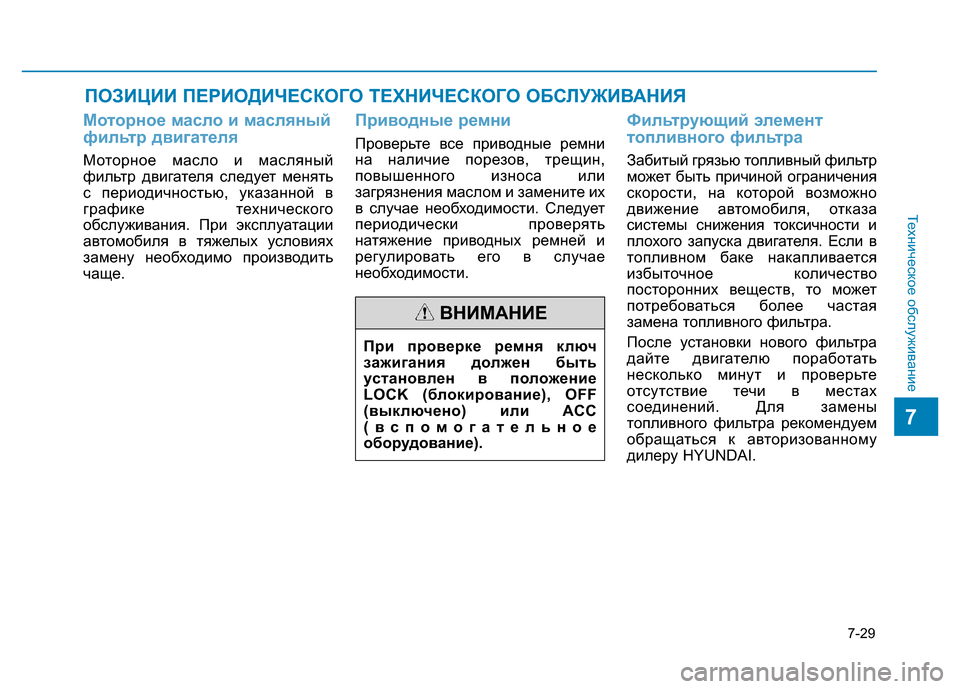

7-29
Техническое обслуживание
ПОЗИЦИИ ПЕРИОДИЧЕСКОГО ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
Моторное масло и масляный
фильтр двигателя
Моторное масло и масляный
фильтр двигателя следует менять
с периодичностью, указанной в
графике технического
обслуживания. При эксплуатации
автомобиля в тяжелых условиях
замену необходимо производить
чаще.
Приводные ремни
Проверьте все приводные ремни
на наличие порезов, трещин,
повышенного износа или
загрязнения маслом и замените их
в случае необходимости. Следует
периодически проверять
натяжение приводных ремней и
регулировать его в случае
необходимости.
Фильтрующий элемент
топливного фильтра
Забитый грязью топливный фильтр
может быть причиной ограничения
скорости, на которой возможно
движение автомобиля, отказа
системы снижения токсичности и
плохого запуска двигателя. Если в
топливном баке накапливается
избыточное количество
посторонних веществ, то может
потребоваться более частая
замена топливного фильтра.
После установки нового фильтра
дайте двигателю поработать
несколько минут и проверьте
отсутствие течи в местах
соединений. Для замены
топливного фильтра рекомендуем
обращаться к авторизованному
дилеру HYUNDAI. При проверке ремня ключ
зажигания должен быть
установлен в положение
LOCK (блокирование), OFF
(выключено) или ACC
(вспомогательное
оборудование).
ВНИМАНИЕ
7
