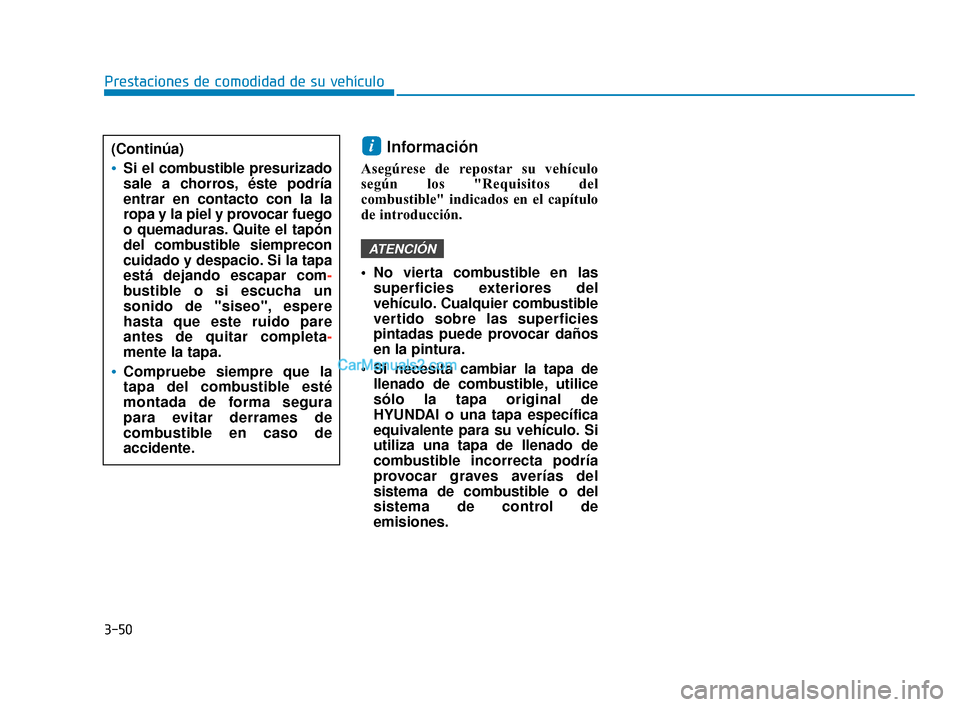

3-50
Información
Asegúrese de repostar su vehículo
según los "Requisitos del
combustible" indicados en el capítulo
de introducción.
No vierta combustible en lassuperficies exteriores del
vehículo. Cualquier combustible
vertido sobre las superficies
pintadas puede provocar daños
en la pintura.
Si necesita cambiar la tapa de llenado de combustible, utilice
sólo la tapa original de
HYUNDAI o una tapa específica
equivalente para su vehículo. Si
utiliza una tapa de llenado de
combustible incorrecta podría
provocar graves averías del
sistema de combustible o del
sistema de control de
emisiones.
ATENCIÓN
i
Prestaciones de comodidad de su vehículo
(Continúa)
Si el combustible presurizado
sale a chorros, éste podría
entrar en contacto con la la
ropa y la piel y provocar fuego
o quemaduras. Quite el tapón
del combustible siemprecon
cuidado y despacio. Si la tapa
está dejando escapar com -
bustible o si escucha un
sonido de "siseo", espere
hasta que este ruido pare
antes de quitar completa-
mente la tapa.
Compruebe siempre que la
tapa del combustible esté
montada de forma segura
para evitar derrames de
combustible en caso de
accidente.
ADa Mexico 3.qxp 3/14/2017 5:28 PM Page 50

3-51
Prestaciones de comodidad de su vehículo
3
T
TA
A B
BL
LE
E R
R O
O
D
D E
E
I
IN
N S
ST
T R
R U
U M
M E
EN
N T
TO
O S
S

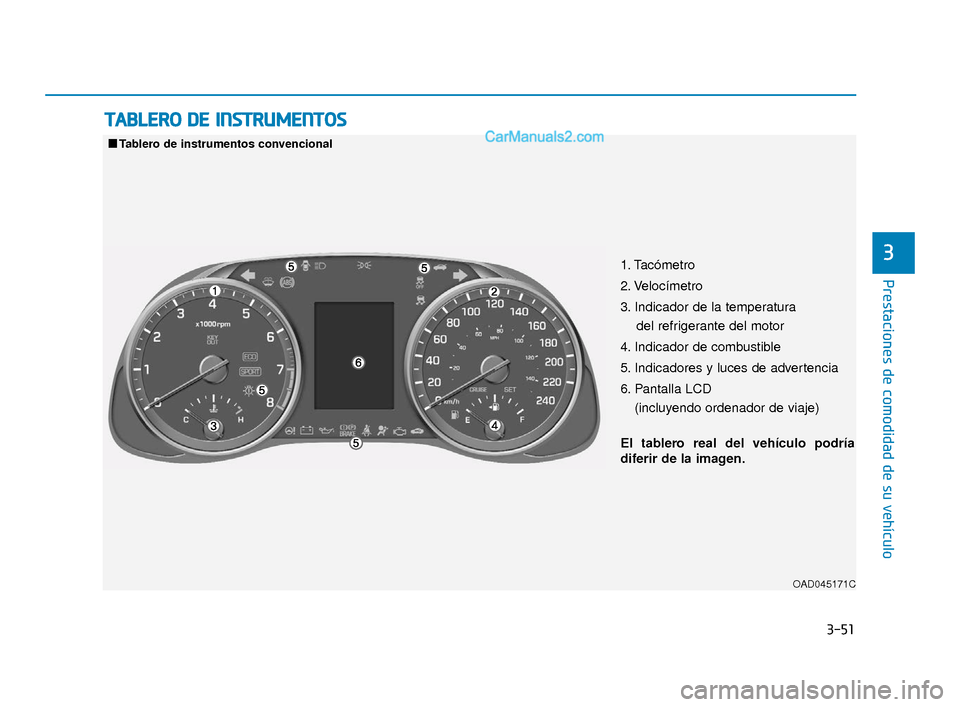

1. Tacómetro
2. Velocímetro
3. Indicador de la temperatura
del refrigerante del motor
4. Indicador de combustible
5. Indicadores y luces de advertencia
6. Pantalla LCD (incluyendo ordenador de viaje)
OAD045171C
■
■Tablero de instrumentos convencional
El tablero real del vehículo podría
diferir de la imagen.
ADa Mexico 3.qxp 3/14/2017 5:28 PM Page 51

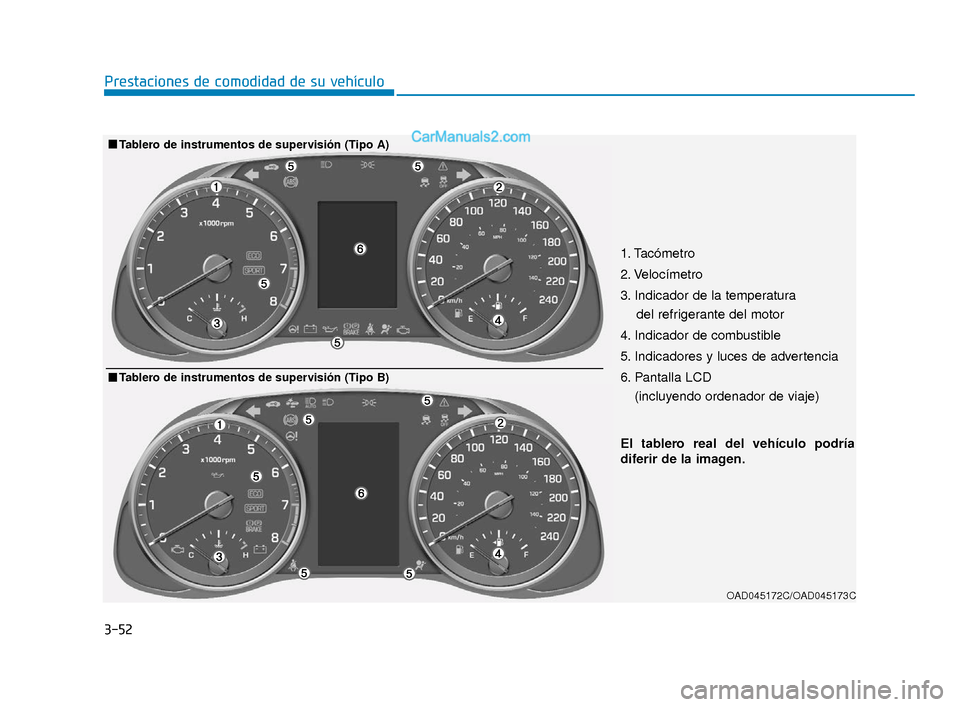

3-52
Prestaciones de comodidad de su vehículo
OAD045172C/OAD045173C
El tablero real del vehículo podría
diferir de la imagen.
■
■Tablero de instrumentos de supervisión (Tipo B)
1. Tacómetro
2. Velocímetro
3. Indicador de la temperatura
del refrigerante del motor
4. Indicador de combustible
5. Indicadores y luces de advertencia
6. Pantalla LCD (incluyendo ordenador de viaje)
■ ■Tablero de instrumentos de supervisión (Tipo A)
ADa Mexico 3.qxp 3/14/2017 5:28 PM Page 52

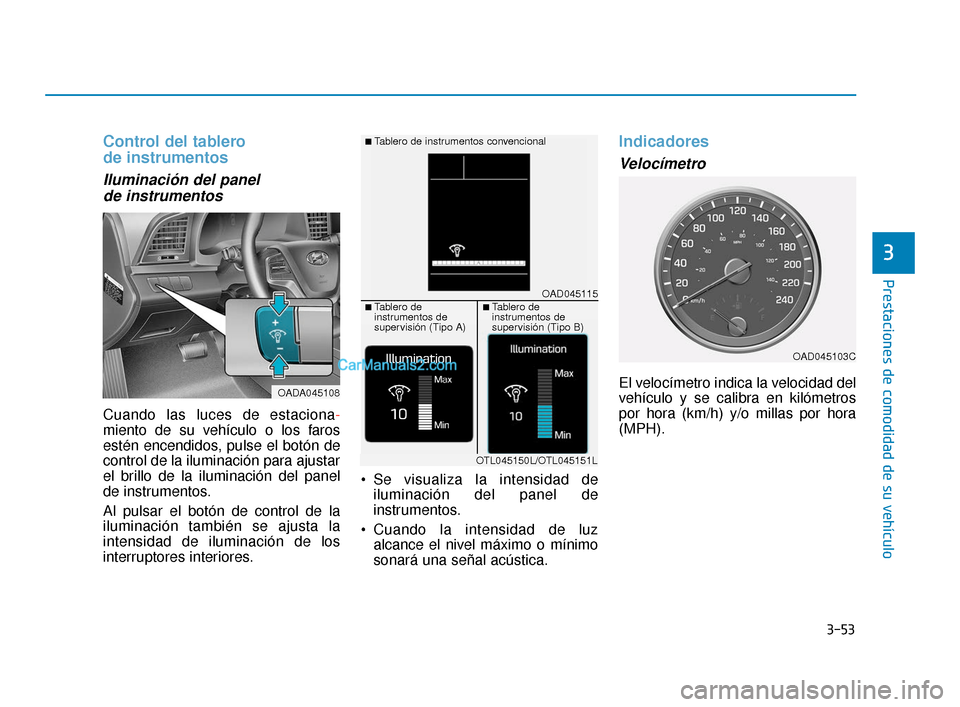

3-53
Prestaciones de comodidad de su vehículo
3
Control del tablero
de instrumentos
Iluminación del panel de instrumentos
Cuando las luces de estaciona -
miento de su vehículo o los faros
estén encendidos, pulse el botón de
control de la iluminación para ajustar
el brillo de la iluminación del panel
de instrumentos.
Al pulsar el botón de control de la
iluminación también se ajusta la
intensidad de iluminación de los
interruptores interiores. Se visualiza la intensidad de
iluminación del panel de
instrumentos.
Cuando la intensidad de luz alcance el nivel máximo o mínimo
sonará una señal acústica.
Indicadores
Velocímetro
El velocímetro indica la velocidad del
vehículo y se calibra en kilómetros
por hora (km/h) y/o millas por hora
(MPH).
OAD045103C
OADA045108
OAD045115
■Tablero de instrumentos convencional
■ Tablero de
instrumentos de
supervisión (Tipo A)■ Tablero de
instrumentos de
supervisión (Tipo B)
OTL045150L/OTL045151L
ADa Mexico 3.qxp 3/14/2017 5:28 PM Page 53

Tacómetro
El tacómetro indica el número
aproximado de las revoluciones del
motor por minuto (rpm).
Utilice el tacómetro para seleccionar
los puntos de cambio correcto y para
evitar cargar y/o sobrerrevolucionar
el motor.
No accione el motor con el
tacómetro en la ZONA ROJA. Esto
podría provocar graves daños en
el motor.
Indicador de la temperatura delrefrigerante del motor
Este indicador muestra la
temperatura del refrigerante del
motor cuando el interruptor de
encendido o el botón de inicio/
parada del motor está en ON. Si la aguja del indicador se mueve
más allá de la zona normal hacia
la posición "H", esto indica que se
está produciendo un sobre-
calentamiento que puede dañar el
motor.
No siga conduciendo con el motor
sobrecalentado. Si su vehículo
está sobrecalentado, consulte el
apartado "Si el motor se
sobrecalienta" en el capítulo 6.
ATENCIÓN
ATENCIÓN

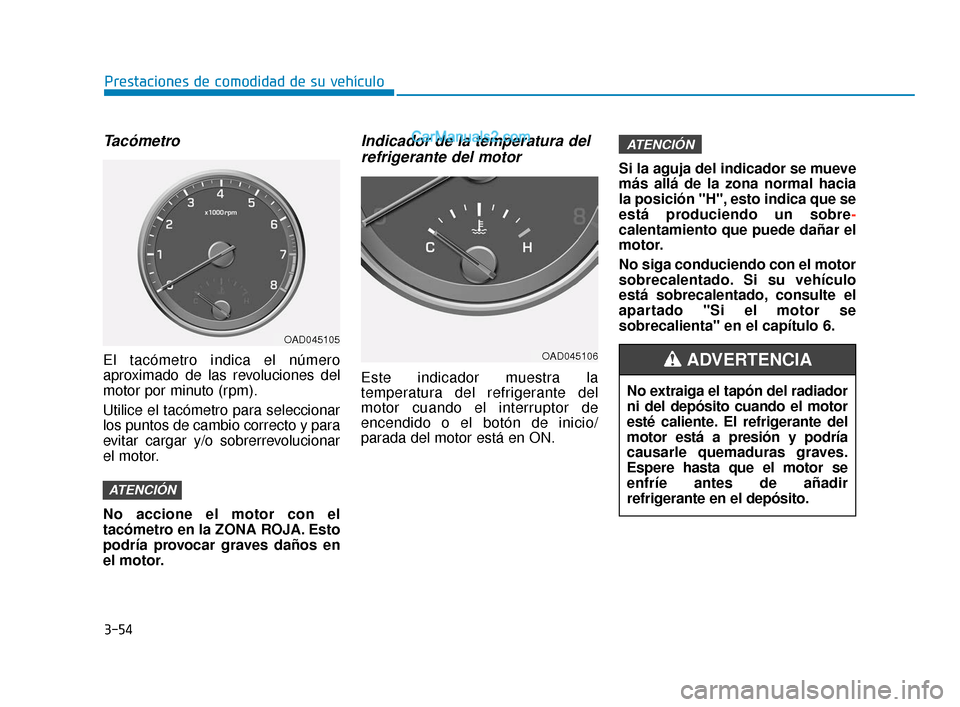

3-54
Prestaciones de comodidad de su vehículo
OAD045106
OAD045105
No extraiga el tapón del radiador
ni del depósito cuando el motor
esté caliente. El refrigerante del
motor está a presión y podría
causarle quemaduras graves.
Espere hasta que el motor se
enfríe antes de añadir
refrigerante en el depósito.
ADVERTENCIA
ADa Mexico 3.qxp 3/14/2017 5:28 PM Page 54

3-55
Prestaciones de comodidad de su vehículo
3
Indicador de combustible
Este indicador muestra la cantidad
aproximada de combustible que hay
en el depósito de combustible.
Información
• La capacidad del depósito decombustible se ofrece en el capítulo
8.
• El indicador de combustible tiene un testigo de advertencia de
combustible bajo, que se ilumina
cuando el depósito de combustible
está casi vacío.
• En pendientes o curvas, la aguja del indicador de combustible puede
oscilar, o el testigo de advertencia de
combustible bajo puede encenderse
antes de lo habitual debido al
movimiento del combustible en el
depósito. Evite conducir con un nivel de
combustible excesivamente bajo.
La falta de combustible podría
hacer que el motor fallase,
dañando el convertidor catalítico.
ATENCIÓN
i
OAD045107N
Quedándose sin combustible
puede exponer a los ocupantes
a cualquier peligro. Debe parar
y repostar lo antes posible una
vez se haya encendido el
testigo de advertencia o cuando
el indicador se acerque al nivel
E (vacío).
ADVERTENCIA
ADa Mexico 3.qxp 3/14/2017 5:28 PM Page 55

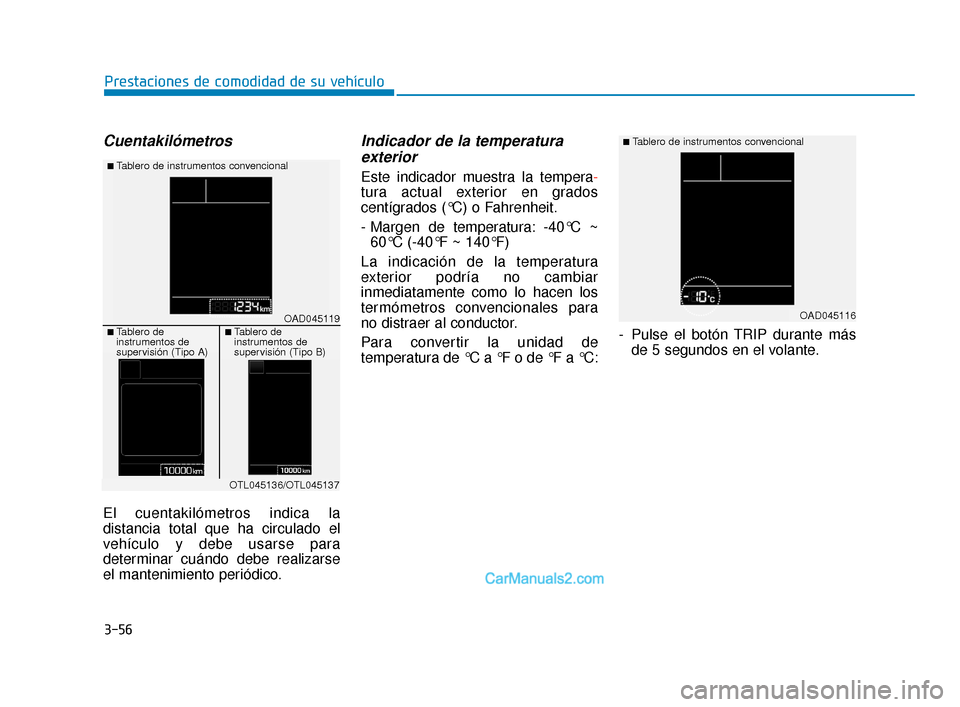

3-56
Cuentakilómetros
El cuentakilómetros indica la
distancia total que ha circulado el
vehículo y debe usarse para
determinar cuándo debe realizarse
el mantenimiento periódico.
Indicador de la temperaturaexterior
Este indicador muestra la tempera-
tura actual exterior en grados
centígrados (°C) o Fahrenheit.
- Margen de temperatura: -40°C ~
60°C (-40°F ~ 140°F)
La indicación de la temperatura
exterior podría no cambiar
inmediatamente como lo hacen los
termómetros convencionales para
no distraer al conductor.
Para convertir la unidad de
temperatura de °C a °F o de °F a °C: - Pulse el botón TRIP durante más
de 5 segundos en el volante.
Prestaciones de comodidad de su vehículo
OAD045119
■Tablero de instrumentos convencional
■ Tablero de
instrumentos de
supervisión (Tipo A)■ Tablero de
instrumentos de
supervisión (Tipo B)
OTL045136/OTL045137
OAD045116
■Tablero de instrumentos convencional
ADa Mexico 3.qxp 3/14/2017 5:28 PM Page 56

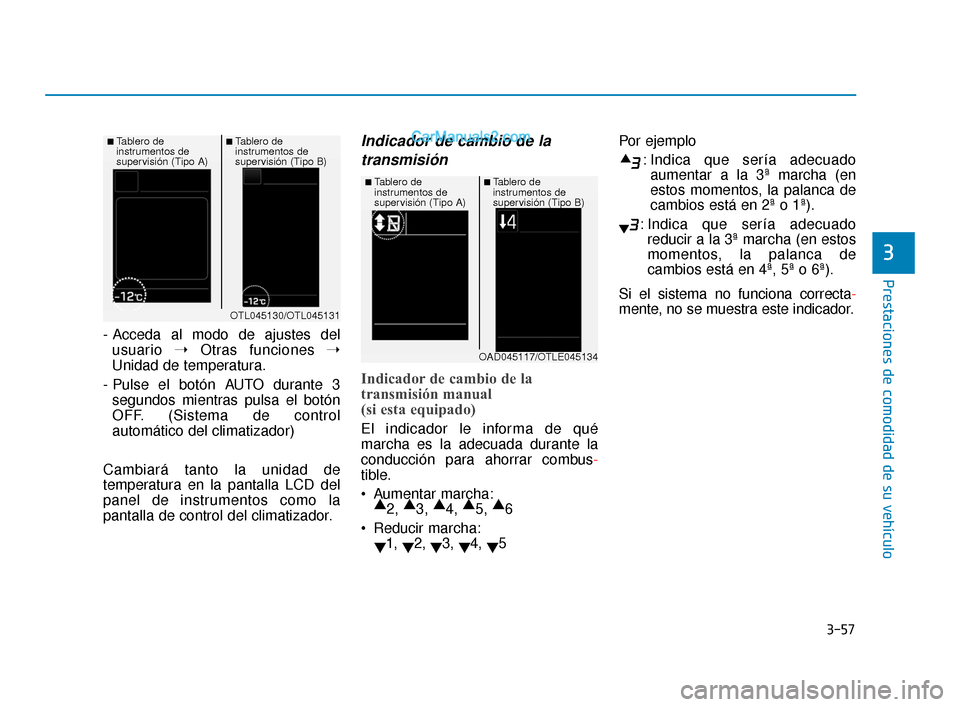

3-57
Prestaciones de comodidad de su vehículo
- Acceda al modo de ajustes delusuario ➝Otras funciones ➝
Unidad de temperatura.
- Pulse el botón AUTO durante 3 segundos mientras pulsa el botón
OFF. (Sistema de control
automático del climatizador)
Cambiará tanto la unidad de
temperatura en la pantalla LCD del
panel de instrumentos como la
pantalla de control del climatizador.
Indicador de cambio de la transmisión
Indicador de cambio de la
transmisión manual
(si esta equipado)
El indicador le informa de qué
marcha es la adecuada durante la
conducción para ahorrar combus -
tible.
Aumentar marcha: ▲ 2, ▲
3, ▲
4, ▲
5, ▲
6
Reducir marcha:
▼ 1,
▼2,
▼3,
▼4,
▼5 Por ejemplo
: Indica que sería adecuadoaumentar a la 3ª marcha (en
estos momentos, la palanca de
cambios está en 2ª o 1ª).
: Indica que sería adecuado reducir a la 3ª marcha (en estos
momentos, la palanca de
cambios está en 4ª, 5ª o 6ª).
Si el sistema no funciona correcta -
mente, no se muestra este indicador.
3
OAD045117/OTLE045134
■ Tablero de
instrumentos de
supervisión (Tipo A)■ Tablero de
instrumentos de
supervisión (Tipo B)
■ Tablero de
instrumentos de
supervisión (Tipo A)■ Tablero de
instrumentos de
supervisión (Tipo B)
OTL045130/OTL045131
ADa Mexico 3.qxp 3/14/2017 6:43 PM Page 57

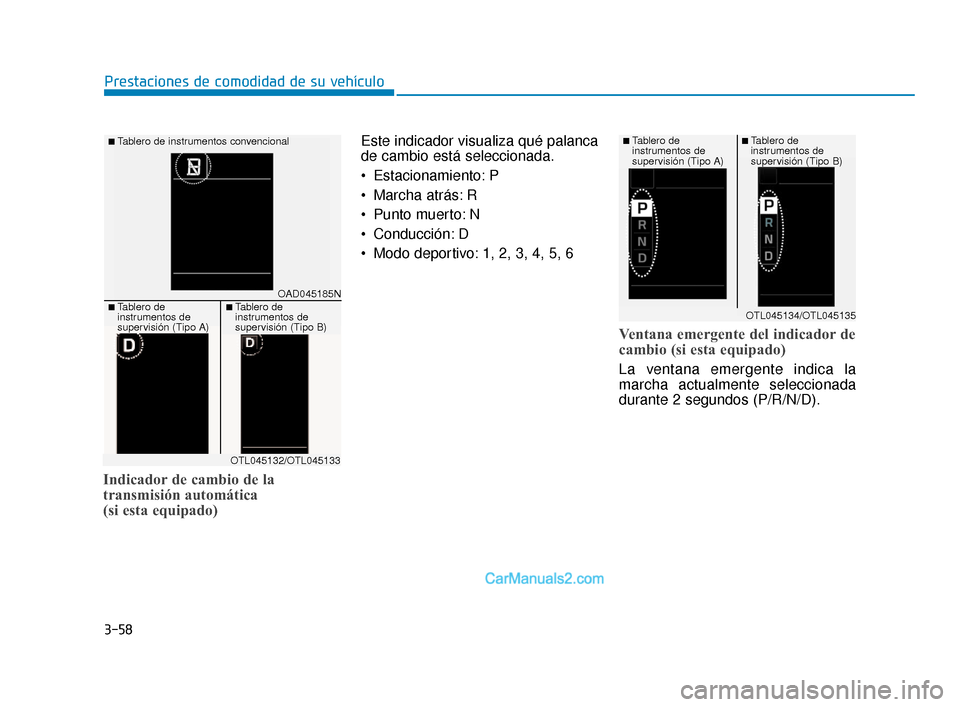

Indicador de cambio de la
transmisión automática
(si esta equipado)
Este indicador visualiza qué palanca
de cambio está seleccionada.
Estacionamiento: P
Marcha atrás: R
Punto muerto: N
Conducción: D
Modo deportivo: 1, 2, 3, 4, 5, 6
Ventana emergente del indicador de
cambio (si esta equipado)
La ventana emergente indica la
marcha actualmente seleccionada
durante 2 segundos (P/R/N/D).
3-58
Prestaciones de comodidad de su vehículo
OAD045185N
■Tablero de instrumentos convencional
■ Tablero de
instrumentos de
supervisión (Tipo A)■ Tablero de
instrumentos de
supervisión (Tipo B)
OTL045132/OTL045133
OTL045134/OTL045135
■ Tablero de
instrumentos de
supervisión (Tipo A)■ Tablero de
instrumentos de
supervisión (Tipo B)
ADa Mexico 3.qxp 3/14/2017 5:28 PM Page 58

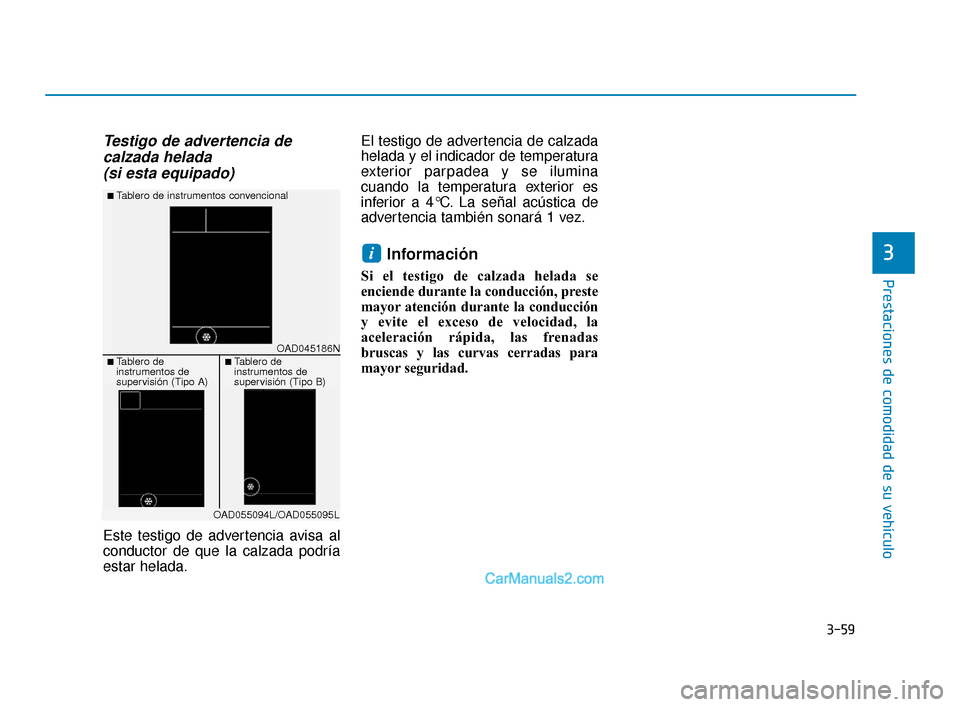

3-59
Prestaciones de comodidad de su vehículo
3
Testigo de advertencia decalzada helada (si esta equipado)
Este testigo de advertencia avisa al
conductor de que la calzada podría
estar helada. El testigo de advertencia de calzada
helada y el indicador de temperatura
exterior parpadea y se ilumina
cuando la temperatura exterior es
inferior a 4°C. La señal acústica de
advertencia también sonará 1 vez.
Información
Si el testigo de calzada helada se
enciende durante la conducción, preste
mayor atención durante la conducción
y evite el exceso de velocidad, la
aceleración rápida, las frenadas
bruscas y las curvas cerradas para
mayor seguridad.
i
OAD045186N
■Tablero de instrumentos convencional
■ Tablero de
instrumentos de
supervisión (Tipo A)■ Tablero de
instrumentos de
supervisión (Tipo B)
OAD055094L/OAD055095L
