Hyundai Elantra 2018 Manual del propietario (in Spanish)

2-45
Sistemas de seguridad de su vehículo
2
Fijar un sistema de sujeciónpara niños con un cinturónabdominal/del hombro
Cuando no se use el sistema
ISOFIX, asegure los sistemas de
sujeción para niños al asiento
trasero con la banda abdominal del
cinturón de seguridad con banda
abdominal y del hombro.
Instalación de un sistema de
sujeción para niños con un cinturón
abdominal/del hombro
Para instalar un sistema de sujeción
para niños en los asientos traseros,
haga lo siguiente:
1.Coloque el sistema de sujeción
para niños en el asiento trasero y
lleve la banda abdominal/del
hombro alrededor o a través del
sistema de sujeción, siguiendo las
instrucciones del fabricante del
sistema. Asegúrese de que la
cincha no esté torcida.
Información
Al usar el cinturón de seguridad
central trasero, véase también el
apartado "Cinturón de seguridad
central trasero de 3 puntos" en este
capítulo.
i
OLMB033044
ADa Mexico 2.QXP 12/11/2017 11:57 AM Page 45

2-46
Sistemas de seguridad de su vehículo
2.Abroche la lengüeta de la bandaen la hebilla. Deberá escuchar un
"clic".
Información
Coloque el botón de liberación para
que sea fácil acceder en caso de
emergencia. 3.Elimine la mayor cantidad de
holgura del cinturón como sea
posible empujando el sistema de
sujeción para niños hacia abajo
mientras hace regresar la parte del
hombro del cinturón de seguridad
al interior del retractor.
4.Tire del sistema de sujeción para niños para confirmar que el
cinturón de seguridad lo sujeta
firmemente. Si el fabricante del sistema de
sujeción para niños indica o
recomienda el uso de un anclaje de
correa superior junto con la banda
abdominal, véase la página
2-43.
Para retirar el sistema de sujeción
para niños, pulse el botón de
liberación en la hebilla y tire de la
banda abdominal/del hombro del
cinturón dejando que se retraiga por
completo.
i
OLMB033046OLMB033045
ADa Mexico 2.QXP 12/11/2017 11:57 AM Page 46

2-47
Sistemas de seguridad de su vehículo
2
A
AI
IR
R
B
B A
A G
G
-
-
S
S I
IS
S T
T E
EM
M A
A
D
D E
E
S
S U
U J
JE
E C
CI
IÓ
Ó N
N
S
S U
U P
PL
LE
E M
M E
EN
N T
TA
A R
RI
IO
O
A
A V
VA
A N
N Z
ZA
A D
DO
O
OAD035033
Los airbags del vehículo podría diferir de la imagen.
1. Airbag delantero del conductor
2. Airbag delantero
del acompañante
3. Airbag lateral
4. Airbag de cortina
5. Airbag de rodilla del conductor (si esta equipado)
ADa Mexico 2.QXP 12/11/2017 11:57 AM Page 47

2-48
Sistemas de seguridad de su vehículo
Este vehículo está equipado con un
sistema de airbags adicional
avanzado para el asiento del
conductor y del acompañante del
asiento delantero.
Los airbags delanteros se han
diseñado para complementar los
cinturones de seguridad de tres
puntos. Para que estos airbags
ofrezcan protección, los cinturones
de seguridad deben estar siempre
abrochados durante la conducción.
De lo contrario podría sufrir lesiones
graves o la muerte en caso de
accidente al no llevar el cinturón de
seguridad abrochado. Los airbags se
han previsto como suplemento del
cinturón de seguridad, no como
sustituto del mismo. Asimismo, los
airbags no se despliegan en todas
las colisiones. En algunos
accidentes, los cinturones de
seguridad son su única protección. PRECAUCIONES DE SEGURIDAD DE LOS AIRBAGS
Use SIEMPRE los cinturones de seguridad y las sujeciones para niño,
para cualquier desplazamiento, en cualquier momento, para todo el
mundo. Incluso con los airbags, podría sufrir lesiones graves o la
muerte en caso de colisión si no lleva correctamente abrochado el
cinturón de seguridad o si no lleva el cinturón de seguridad
abrochado al inflarse el airbag.
No coloque al niño en un sistema de sujeción para niños ni en u\
n
cojín alzador en el asiento delantero del acompañante. Si el airbag se
infla podría golpear con fuerza al bebé o al niño y causarle le\
siones
graves o la muerte.
ABC - Sujete siempre a los niños menores de 13 años en el asiento
trasero. Este es el lugar más seguro para que se monten los niños de
cualquier edad. Si un niño de 13 años o mayor se sienta en el asiento
delantero, el cinturón debe sujetarlo correctamente y el asiento
deberá situarse en la posición más atrás posible.
Todos los ocupantes deben sentarse erguidos con el respaldo en
posición vertical, centrados sobre el cojín del asiento con el cinturón
de seguridad abrochado, las piernas extendidas cómodamente y los
pies en el suelo hasta que el vehículo esté aparcado y se haya parado
el motor. Si un ocupante no está en esa posición durante un
accidente, el airbag le golpeará con gran fuerza al desplegarse
provocándole graves lesiones o la muerte.
Ni usted ni sus pasajeros deben sentarse ni inclinarse innecesariamente
cerca de los airbags o inclinarse sobre la puerta o la consola central.
Mueva su asiento lo más lejos posible de los airbags delanteros,
manteniendo el control del vehículo. Se recomienda a los
conductores dejar un espacio de al menos 25 cm (10 pulgadas) entre
el centro del volante y el pecho.
ADVERTENCIA
ADa Mexico 2.QXP 12/11/2017 11:57 AM Page 48

2-49
Sistemas de seguridad de su vehículo
2
¿Dónde están los airbags?
Airbags delanteros delconductor y del acompañante
Su vehículo está equipado con un
sistema de sujeción suplementario
(SRS) avanzado y cinturones de
seguridad abdominales/del hombro
tanto en el asiento del conductor
como en el del acompañante.
El SRS se compone de airbags
situados en el centro del volante, en
el panel de protección inferior del
lado del conductor en la columna de
la dirección y en el panel de
protección delantero del lado del
acompañante sobre la guantera.
En las cubiertas de los airbags se
han grabado las letras “AIRBAG”. El propósito del SRS es proporcionar
una protección adicional al
conductor y al acompañante
delantero, más allá de la ofrecida por
el cinturón. El SRS utiliza los
sensores para recoger información
sobre la posición del asiento del
conductor, la utilización del cinturón
del asiento del conductor y del
acompañante delantero y la
gravedad del impacto.
Los sensores de la hebilla del
cinturón de seguridad determinan si
los cinturones del asiento del
conductor y del acompañante están
abrochados. Estos sensores
proporcionan la capacidad de
controlar el despliegue del SRS
basándose en si los cinturones de
seguridad están abrochados o no y
en la gravedad del impacto.
El SRS avanzado ofrece la
capacidad de controlar el inflado del
airbag a dos niveles. Un primer nivel
es para impactos de gravedad
moderada. Un segundo nivel es para
impactos de mayor gravedad.
OAD035034
OADA035035
OAD035039
■Airbag de rodilla del conductor (si esta equipado)
■Airbag delantero del conductor
■Airbag delantero del acompañante
ADa Mexico 2.QXP 12/11/2017 11:57 AM Page 49

2-50
Sistemas de seguridad de su vehículo
El módulo de control del SRS
(SRSCM) controla el inflado del
airbag según la gravedad del
impacto y la utilización del cinturón
de seguridad. Si no se lleva
correctamente abrochado el cinturón
de seguridad, aumenta el riesgo de
sufrir una lesión grave en caso de
accidente.
Airbag lateral
Su vehículo está equipado con un
airbag lateral en cada uno de los
asientos delanteros. El propósito del
airbag es proporcionar una
protección adicional al conductor y al
acompañante delantero, más allá de
la ofrecida por el cinturón.
OAD035040
OAD035041
Para reducir el riesgo de sufrir
lesiones graves o la muerte en
caso de inflarse los airbags
delanteros, tome las
precauciones siguientes:
Los cinturones de seguridad
deben estar abrochados en
todo momento para que los
ocupantes estén correcta-
mente sentados.
Mueva su asiento lo más lejos posible de los airbags
delanteros, manteniendo el
control del vehículo.
(Continúa)
ADVERTENCIA
(Continúa)
No se apoye contra la puerta ola consola central.
No permita que el acom-
pañante coloque los pies ni
las piernas sobre el
salpicadero.
No coloque ningún objeto
(como una cubierta del panel
de protección, un soporte del
teléfono móvil, un soporte
para bebidas, un perfume o
adhesivos) sobre ni cerca de
los módulos del airbag del
volante, del panel de
instrumentos, del cristal del
parabrisas y del panel
delantero sobre la guantera.
Dichos objetos podrían
lesionarle en caso de colisión
del vehículo lo
suficientemente severa como
para desplegar los airbags.
No acople ningún objeto en el
parabrisas delantero ni en el
retrovisor interior.
ADa Mexico 2.QXP 12/11/2017 11:57 AM Page 50

2-51
Sistemas de seguridad de su vehículo
2
Los airbags laterales están
diseñados para desplegarse solo en
caso de ciertas colisiones de
impacto lateral, dependiendo de la
severidad del choque, el ángulo, la
velocidad y el punto de impacto.
Los airbags laterales y de cortina a
ambos lados del vehículo podrían
desplegarse en caso de detectar un
vuelco o un posible vuelco.
Los airbags laterales no están
diseñados para desplegarse en
todas las situaciones de impacto
lateral o vuelco.Para reducir el riesgo de sufrir
lesiones graves o la muerte en
caso de inflarse un airbag
lateral, tome las precauciones
siguientes:
Los cinturones de seguridad
deben estar abrochados en
todo momento para que los
ocupantes estén correcta-
mente sentados. (Continúa)
ADVERTENCIA
(Continúa)
No permita que los pasajeros
descansen la cabeza o el
cuerpo sobre las puertas, que
coloquen los brazos sobre las
puertas, que estiren los brazos
por fuera de la ventana ni que
coloquen objetos entre las
puertas y los asientos.
Sujete el volante con las manos
en las posiciones de las 9 en
punto y las 3 en punto para re -
ducir el riesgo de sufrir lesiones
en las manos y los brazos.
No use fundas accesorias de
los asientos. Ello podría reducir
o impedir la efectividad del
sistema.
No coloque ningún objeto
sobre el airbag o entre el airbag
y usted.
Asimismo, no acople ningún
objeto alrededor de la zona en
la que se infla el airbag como en
la puerta, el cristal en el lateral
de la puerta, ni en la columna
trasera o delantera.
(Continúa)
(Continúa)
No coloque ningún objeto entre
la puerta y el asiento. Podrían
convertirse en proyectiles
peligrosos en caso de inflarse
el airbag de impacto lateral.
No monte accesorios en el
lateral o cerca de los airbags de
impacto lateral.
No coloque ningún objeto entre
la etiqueta del airbag lateral y el
cojín del asiento. Podría
lesionarle en caso de colisión
del vehículo lo suficientemente
severa como para desplegar los
airbag.
No cause impactos en las
puertas cuando el interruptor
de encendido esté en la
posición ON, ya que podría
causar que los airbags laterales
se inflen.
Si el asiento o la cubierta del
asiento presenta daños, haga
comprobar y reparar el vehículo
por un distribuidor HYUNDAI
autorizado.
ADa Mexico 2.QXP 12/11/2017 11:57 AM Page 51

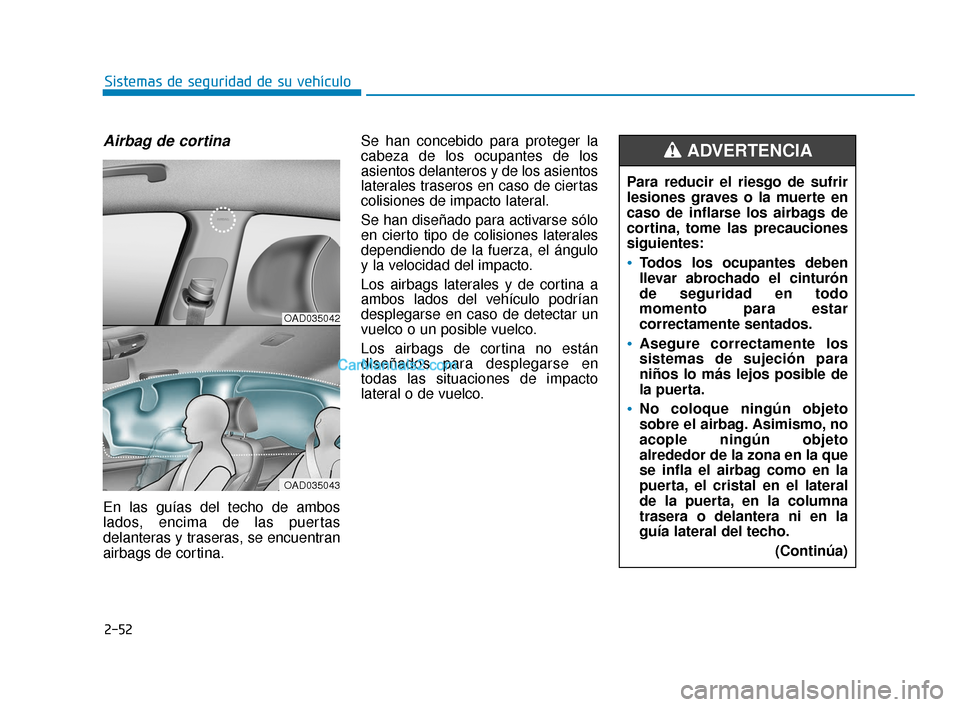

2-52
Sistemas de seguridad de su vehículo
Airbag de cortina
En las guías del techo de ambos
lados, encima de las puertas
delanteras y traseras, se encuentran
airbags de cortina.Se han concebido para proteger la
cabeza de los ocupantes de los
asientos delanteros y de los asientos
laterales traseros en caso de ciertas
colisiones de impacto lateral.
Se han diseñado para activarse sólo
en cierto tipo de colisiones laterales
dependiendo de la fuerza, el ángulo
y la velocidad del impacto.
Los airbags laterales y de cortina a
ambos lados del vehículo podrían
desplegarse en caso de detectar un
vuelco o un posible vuelco.
Los airbags de cortina no están
diseñados para desplegarse en
todas las situaciones de impacto
lateral o de vuelco.
OAD035042
OAD035043
Para reducir el riesgo de sufrir
lesiones graves o la muerte en
caso de inflarse los airbags de
cortina, tome las precauciones
siguientes:
Todos los ocupantes deben
llevar abrochado el cinturón
de seguridad en todo
momento para estar
correctamente sentados.
Asegure correctamente los
sistemas de sujeción para
niños lo más lejos posible de
la puerta.
No coloque ningún objeto
sobre el airbag. Asimismo, no
acople ningún objeto
alrededor de la zona en la que
se infla el airbag como en la
puerta, el cristal en el lateral
de la puerta, en la columna
trasera o delantera ni en la
guía lateral del techo.
(Continúa)
ADVERTENCIA
ADa Mexico 2.QXP 12/11/2017 11:57 AM Page 52

2-53
Sistemas de seguridad de su vehículo
2
¿Cómo funciona el sistema de
airbags?
El SRS está formado por los
siguientes componentes:
1. Módulo del airbag delantero delconductor
2. Módulo del airbag delantero del acompañante
3. Módulos del airbag laterales
4. Módulos del airbag de cortina
5. Conjuntos del pretensor del retractor
6. Testigo de advertencia del airbag
7.
Módulo de control SRS (SRSCM)/
sensor de vuelco 8. Sensores de impacto frontal
9. Sensores de impacto lateral
10. Sensores de presión lateral
11. Módulo del airbag de rodilla del
conductor (si esta equipado)
12. Sistema del dispositivo de sujeción de emergencia
13. Sistema de clasificación de ocupantes
El SRSCM controla continuamente
todos los componentes del SRS
mientras el botón Start/Stop del
motor está en la posición ON para
determinar si el impacto del choque
es lo suficientemente severo para
necesitar el despliegue del airbag o
del pretensor del cinturón de
seguridad.
OAD035074N
(Continúa)
No cuelgue objetos que no
sean ropa, especialmente
objetos duros o frágiles. En
caso de accidente, podría
causar daños del vehículo o
lesiones personales.
No permita que los pasajeros
descansen la cabeza o el
cuerpo sobre las puertas, que
coloquen los brazos sobre las
puertas, que estiren los
brazos por fuera de la ventana
ni que coloquen objetos entre
las puertas y los asientos.
No abra ni repare los airbags
laterales de cortina.
ADa Mexico 2.QXP 12/11/2017 11:57 AM Page 53

2-54
Sistemas de seguridad de su vehículo
Testigo de advertencia
SRS
El testigo de advertencia del airbag
SRS (sistema de sujeción
suplementario) en el panel de
instrumentos indica el símbolo del
airbag mostrado en la ilustración. El
sistema comprueba posibles fallos
del sistema eléctrico del airbag. El
testigo indica un posible fallo de
funcionamiento del sistema de
airbag que podría incluir los airbags
laterales y de cortina usados para la
protección contra vuelco.En caso de colisión frontal, los
sensores detectan la deceleración
del vehículo. Si el índice de
deceleración es lo suficientemente
alto, la unidad de control inflará los
airbags delanteros.
Los airbags delanteros protegen al
conductor y al acompañante
respondiendo a impactos frontales
en los que los cinturones de
seguridad solos no puedan
proporcionar la sujeción adecuada.
Cuando sea necesario, los airbags
laterales ofrecen una mayor
protección en caso de impacto
lateral o vuelco.
Los airbags están activos
(preparados para inflar si fuese
necesario) sólo cuando el
interruptor de encendido está
colocado en la posición ON.
Los airbag se inflan en caso de una colisión frontal o lateral
determinada para ayudar a
proteger a los ocupantes de
lesiones graves.
En caso de fallo de
funcionamiento del SRS, el airbag
podría no inflarse correctamente
durante un accidente,
aumentando el riesgo de sufrir
lesiones graves o la muerte.
En caso de darse una de las
condiciones siguientes, existe
un fallo de funcionamiento del
SRS:
El testigo no se enciende
durante unos seis segundos
al colocar el interruptor de
encendido en la posición ON.
El testigo permanece
iluminado durante unos 6
segundos.
La luz se enciende mientras el
vehículo está en movimiento.
El testigo se enciende cuando
el motor está en marcha.
Haga revisar el SRS por un
distribuidor HYUNDAI
autorizado lo antes posible en
caso de darse alguno de estos
problemas.
ADVERTENCIA
ADa Mexico 2.QXP 12/11/2017 11:57 AM Page 54
