7-45
7
Bakım
SİGORTALAR
Aracın elektrik sistemi aşırı elektrik
yüküne karşı sigortalarla korunmuştur.
Bu araçlarda, biri sürücünün yan pane-
linin döşemesinde ve diğeri de motor
bölümünde akünün yanında olmak
üzere 2 (veya 3) sigorta paneli vardır.
Arabanızın ışıklarından aksesuarından
veya kumandalarından biri çalışmaz-
sa, ilgili devrenin sigortasını kontrol
ediniz. Bir sigorta atınca içindeki tel
erir.
Elektrik sistemi çalışmıyorsa önce
sürücü tarafındaki sigorta panelini
kontrol ediniz. Atmış bir sigortayı
değiştireceğiniz zaman, motoru ve tüm
elektrikli aksamı kapatınız ve sonra
negatif akü kablosunun bağlantısını
sökünüz. Atan sigortaların yerine
daima aynı değerde bir sigorta takınız.
Değiştirilen sigorta da atarsa, bu elek-
trik sisteminde bir sorun olduğunu gös-
terir. Bu sigortanın ilgili olduğu sistemi
kullanmaktan kaçınınız, bu konuda
HYUNDAI yetkili servisine danışmanızı
öneririz.
Bilgilendirme
Üç tür sigorta kullanılır. Düşük amper
değerleri için bıçak tipi, kartuş tipi, ve
yüksek amper değerleri için çoklu
sigorta.Sigortaları çıkartmak için bir tor-
navida veya benzeri bir metal
nesne kullanmayınız. Metaller kısa
devreye ve sistemin hasar görme-
sine neden olabilir.
i
NOT
Normal nBıçak tipi
nKartuş tipiYanmış
NormalYanmış
NormalYanmış
OLF074075
Normal
Yanmış
nÇoklu sigorta
Sigorta değiştirme
•Sigortaların yerine asla aynı
değerdeki sigortadan başka
bir şey takmayınız.
•Daha yüksek kapasitedeki
sigorta, hasara veya bir yan-
gın tehlikesine yol açar.
•Doğru sigorta yerine, geçici
onarım için bile olsa, asla bir
tel veya alüminyum folyo bağ-
lamayınız. Kablo tesisatında
önemli hasarlara veya hatta
yangına neden olabilir.
UYARI

7-46
Bakım
Ön göğüs panelinde sigorta
değişimi
1. Motoru kapatınız.
2. Diğer bütün düğmeleri kapalı ko-
numa getiriniz.
3. Sigorta kutusu kapağını çıkartınız.
4. Aranılan sigortanın yerini sapta-
mak için sigorta paneli kapağının
içindeki etikete bakınız.5. Şüpheli sigortayı dışarıya doğru
çekiniz. Motor bölümündeki sigor-
ta panelinde bulunan sökme aleti-
ni kullanınız.
6. Sökülen sigortayı kontrol ediniz,
yanmışsa değiştiriniz. Yedek si-
gortalar, gösterge paneli sigorta
panellerinde (veya motor bölü-
mündeki sigorta panelinde) bulu-
nur.
7. Aynı değerde bir sigortayı iterek
yerleştiriniz ve maşaların arasına
tam olarak oturmasına dikkat edi-
niz. Sigorta gevşek duruyorsa,
HYUNDAI yetkili servisine başvur-
manızı öneririz.Acil bir durumda eğer yedek sigorta-
nız yoksa, aracınızı kullanmak için
gerek duymadığınız (sigara çakmağı
sigortası gibi) bir devreden sökeceği-
niz aynı değerdeki bir sigortayı kulla-
nın.
Farlar veya başka elektrikli aksam
çalışmıyor, ama sigortalar sağlamsa,
motor bölümündeki sigorta paneline
bakın. Sigorta yanmış ise, aynı
değerde bir sigorta ile değiştiriniz.
OAD078021N
OAD078022L

7-47
7
Bakım
Sigorta şalteri
Sigorta şalterini daima ON konumun-
da tutunuz.
Eğer şalteri OFF konumuna getirirse-
niz, müzik sistemi ve dijital saat gibi
bazı unsurlar mutlaka sıfırlanmalıdır
ve akıllı anahtar düzgün çalışmaya-
bilir.
Bilgilendirme
Sigorta şalteri KAPALI ise, "SİGOR-
TA ŞALTERİNİ açın" mesajı görün-
tülenir.
• Aracı sürerken, sigorta şalterini
daima “ON” konumunda tutunuz.
• Akünün boşalmasını önlemek
için, araç bir aydan fazla park
edildiğinde, sigorta şalterini
“OFF” konumuna getiriniz.
• Sigorta şalterini arka arkaya ha-
reket ettirmeyiniz. Sigorta şalteri
hasar görebilir.
Motor bölümü sigorta
panelinde sigorta değiştirme
1. Motoru kapatınız.
2. Diğer bütün düğmeleri kapalı ko-
numa getiriniz.
3. Sigorta paneli kapağını tırnağın
üstüne bastırıp yukarı doğru çeke-
rek açınız.
NOT
i
OAD048144N/OTL045155TU
nKlasik gösterge panelinKontrol paneli
OAD078023NOAD078053L
OAD078054L
nBıçak tipi sigorta
nKartuş tipi sigorta

7-48
Bakım
4. Sökülen sigortayı kontrol ediniz,
yanmışsa değiştiriniz. Sigortayı
sökmek veya takmak için motor
bölümü sigorta panelinde bulunan
sökme aletini kullanınız.
5. Aynı değerde bir sigortayı iterek
yerleştiriniz ve maşaların arasına
tam olarak oturmasına dikkat edi-
niz. Sigorta gevşek duruyorsa,
HYUNDAI yetkili servisine başvur-
manızı öneririz.
Motor bölümündeki sigorta pane-
lini kontrol ettikten sonra, sigorta
paneli kapağını sıkıca kapatınız.
Kapak güvenli bir şekilde takıldı
ise, bir "klik" sesi duyabilirsiniz.
Güvenli bir şekilde takılmaz ise,
su kaçağı elektrik arızalarına ne-
den olabilir.Ana sigorta
1. Motoru kapatınız.
2. Diğer bütün düğmeleri kapalı konu-
ma getiriniz.
3. Sigorta paneli kapağını üstüne bas-
tırıp yukarı doğru çekerek açınız.
4. Yukarıdaki resimde görülen somun-
ları sökünüz.
5. Sigortayı aynı değerdeki yenisi ile
değiştiriniz.
6. Takma işlemi, sökme işleminin ters
sırası ile yapılır.
Bilgilendirme
Ana sigorta atmışsa, HYUNDAI yet-
kili servisine başvurmanızı öneririz.
Çoklu sigorta
Çoklu sigorta atmışsa, aşağıda belirtil-
diği şekilde değiştirilmelidir:
1. Motoru kapatınız.
2. Diğer bütün düğmeleri kapalı konu-
ma getiriniz.
3. Sigorta paneli kapağını üstüne bas-
tırıp yukarı doğru çekerek açınız.
4. Yukarıdaki resimde görülen somun-
ları sökünüz.
5. Sigortayı aynı değerdeki yenisi ile
değiştiriniz.
6. Takma işlemi, sökme işleminin ters
sırası ile yapılır.
Bilgilendirme
Çoklu sigorta atmışsa, HYUNDAI yet-
kili servisine başvurmanızı öneririz.
ii
NOTOAD078025LOAD078026L

7-49
7
Bakım

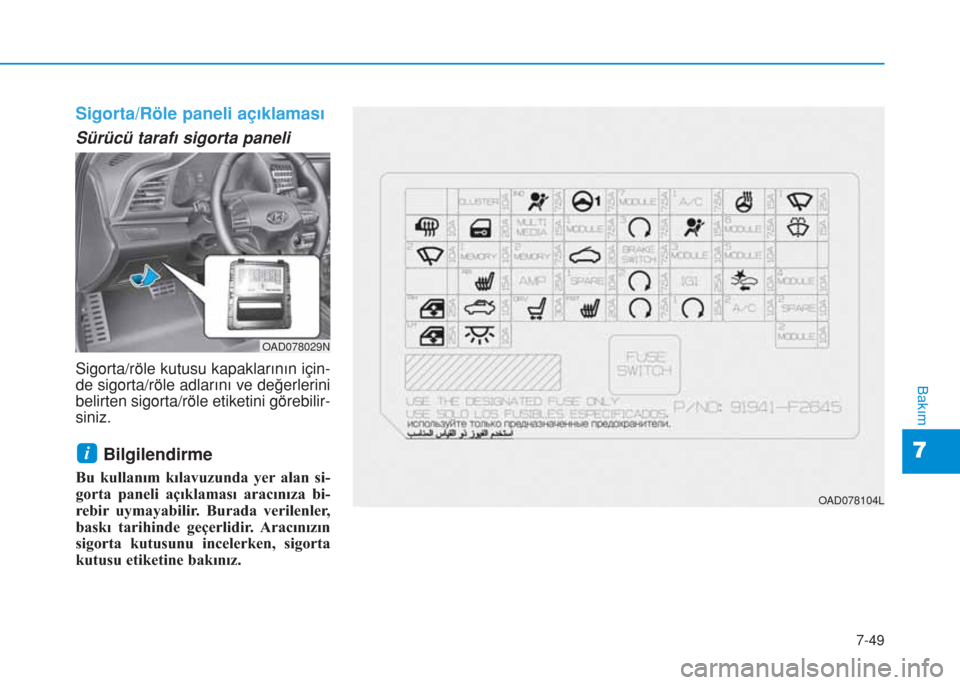

Sigorta/Röle paneli açıklaması
Sürücü tarafı sigorta paneli
Sigorta/röle kutusu kapaklarının için-
de sigorta/röle adlarını ve değerlerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan si-
gorta paneli açıklaması aracınıza bi-
rebir uymayabilir. Burada verilenler,
baskı tarihinde geçerlidir. Aracınızın
sigorta kutusunu incelerken, sigorta
kutusu etiketine bakınız.
i
OAD078029N
OAD078104L

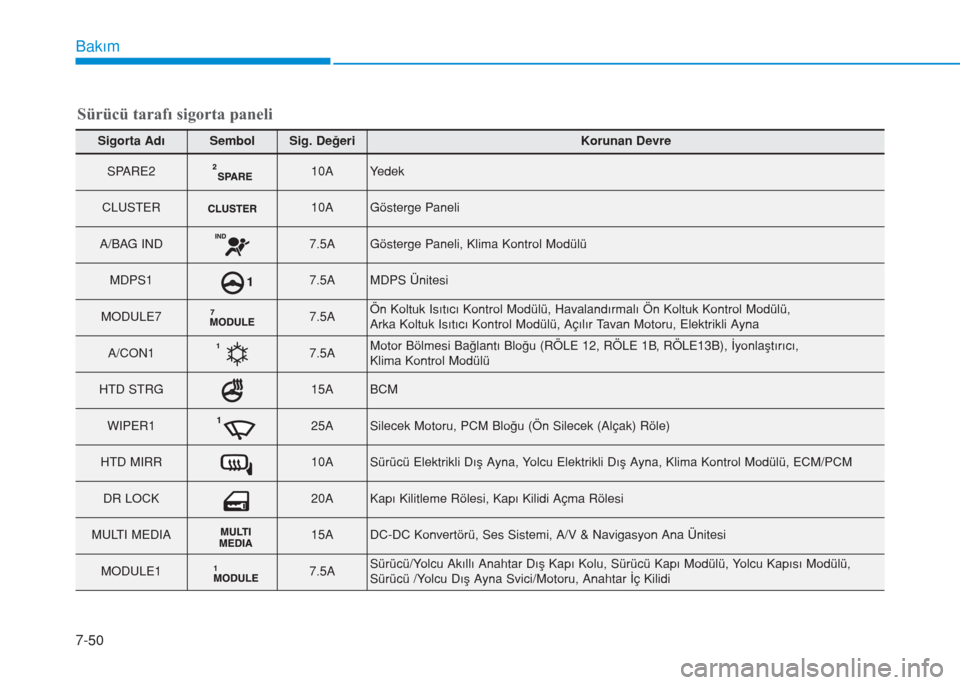

7-50
Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
SPARE210AYedek
CLUSTER10AGösterge Paneli
A/BAG IND7.5AGösterge Paneli, Klima Kontrol Modülü
MDPS17.5AMDPS Ünitesi
MODULE77.5AÖn Koltuk Isıtıcı Kontrol Modülü, Havalandırmalı Ön Koltuk Kontrol Modülü,
Arka Koltuk Isıtıcı Kontrol Modülü, Açılır Tavan Motoru, Elektrikli Ayna
A/CON17.5AMotor Bölmesi Bağlantı Bloğu (RÖLE 12, RÖLE 1B, RÖLE13B), İyonlaştırıcı,
Klima Kontrol Modülü
HTD STRG15ABCM
WIPER125ASilecek Motoru, PCM Bloğu (Ön Silecek (Alçak) Röle)
HTD MIRR10ASürücü Elektrikli Dış Ayna, Yolcu Elektrikli Dış Ayna, Klima Kontrol Modülü, ECM/PCM
DR LOCK20AKapı Kilitleme Rölesi, Kapı Kilidi Açma Rölesi
MULTI MEDIA15ADC-DC Konvertörü, Ses Sistemi, A/V & Navigasyon Ana Ünitesi
MODULE17.5ASürücü/Yolcu Akıllı Anahtar Dış Kapı Kolu, Sürücü Kapı Modülü, Yolcu Kapısı Modülü,
Sürücü /Yolcu Dış Ayna Svici/Motoru, Anahtar İç Kilidi
Sürücü tarafı sigorta paneli

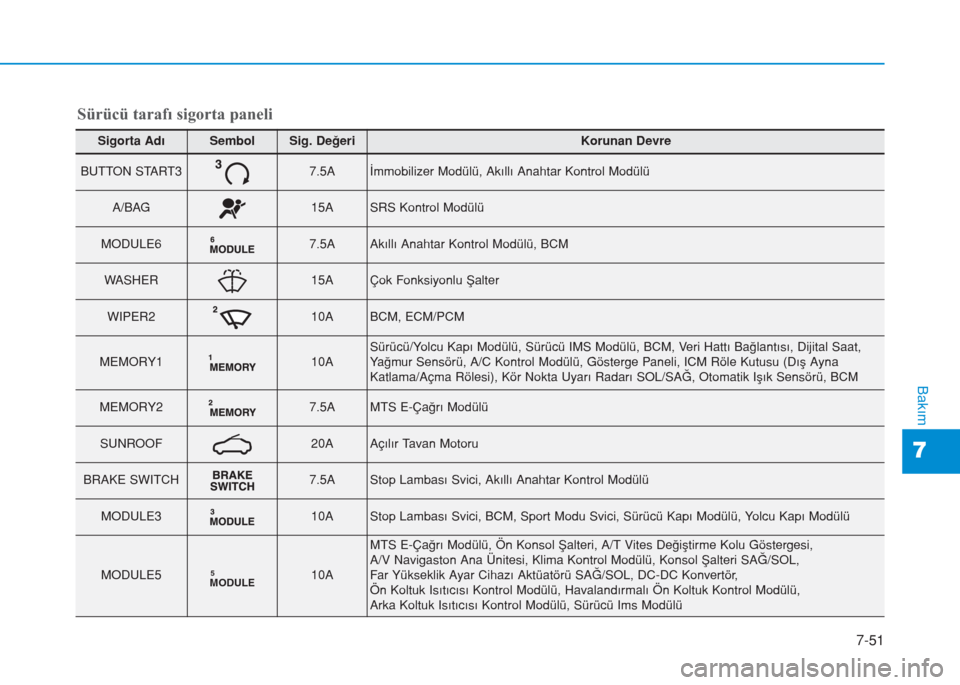

7-51
7
Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
BUTTON START37.5Aİmmobilizer Modülü, Akıllı Anahtar Kontrol Modülü
A/BAG15ASRS Kontrol Modülü
MODULE67.5AAkıllı Anahtar Kontrol Modülü, BCM
WASHER15AÇok Fonksiyonlu Şalter
WIPER210ABCM, ECM/PCM
MEMORY110ASürücü/Yolcu Kapı Modülü, Sürücü IMS Modülü, BCM, Veri Hattı Bağlantısı, Dijital Saat,
Yağmur Sensörü, A/C Kontrol Modülü, Gösterge Paneli, ICM Röle Kutusu (Dış Ayna
Katlama/Açma Rölesi), Kör Nokta Uyarı Radarı SOL/SAĞ, Otomatik Işık Sensörü, BCM
MEMORY27.5AMTS E-Çağrı Modülü
SUNROOF20AAçılır Tavan Motoru
BRAKE SWITCH7.5AStop Lambası Svici, Akıllı Anahtar Kontrol Modülü
MODULE310AStop Lambası Svici, BCM, Sport Modu Svici, Sürücü Kapı Modülü, Yolcu Kapı Modülü
MODULE5MODULE510A
MTS E-Çağrı Modülü, Ön Konsol Şalteri, A/T Vites Değiştirme Kolu Göstergesi,
A/V Navigaston Ana Ünitesi, Klima Kontrol Modülü, Konsol Şalteri SAĞ/SOL,
Far Yükseklik Ayar Cihazı Aktüatörü SAĞ/SOL, DC-DC Konvertör,
Ön Koltuk Isıtıcısı Kontrol Modülü, Havalandırmalı Ön Koltuk Kontrol Modülü,
Arka Koltuk Isıtıcısı Kontrol Modülü, Sürücü Ims Modülü
Sürücü tarafı sigorta paneli

Bakım

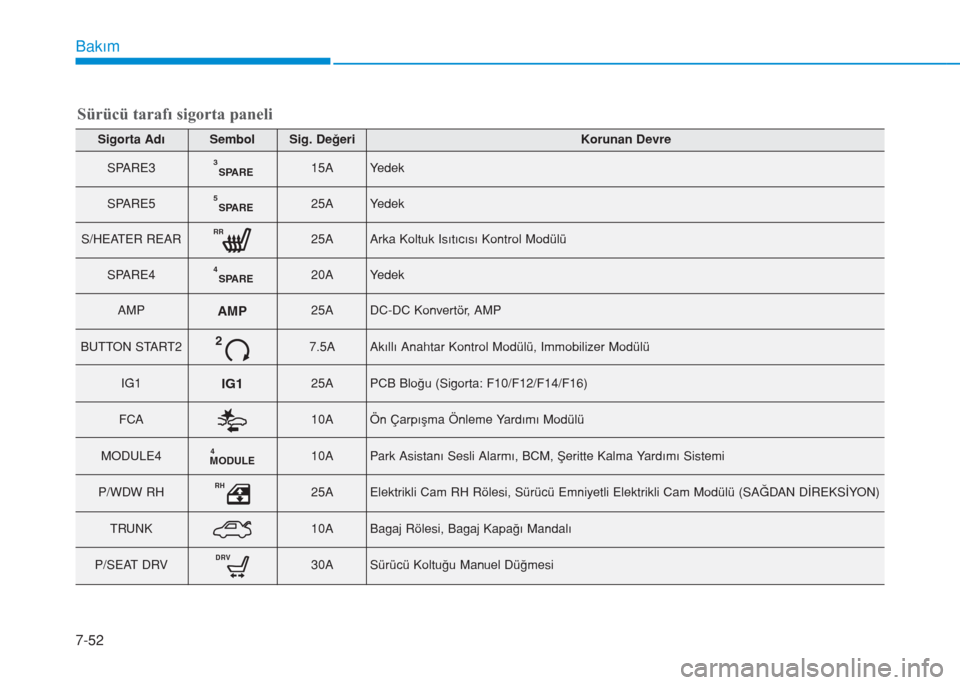

7-52
Sigorta AdıSembolSig. DeğeriKorunan Devre
S/HEATER REARRR25AArka Koltuk Isıtıcısı Kontrol Modülü
SPARE3SPARE315AYedek
SPARE5SPARE525AYedek
SPARE4SPARE420AYedek
AMPAMP25ADC-DC Konvertör, AMP
BUTTON START227.5AAkıllı Anahtar Kontrol Modülü, Immobilizer Modülü
IG1IG125APCB Bloğu (Sigorta: F10/F12/F14/F16)
FCA10AÖn Çarpışma Önleme Yardımı Modülü
MODULE4MODULE410APark Asistanı Sesli Alarmı, BCM, Şeritte Kalma Yardımı Sistemi
P/WDW RHRH25AElektrikli Cam RH Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü (SAĞDAN DİREKSİYON)
TRUNK10ABagaj Rölesi, Bagaj Kapağı Mandalı
P/SEAT DRVDRV30ASürücü Koltuğu Manuel Düğmesi
Sürücü tarafı sigorta paneli

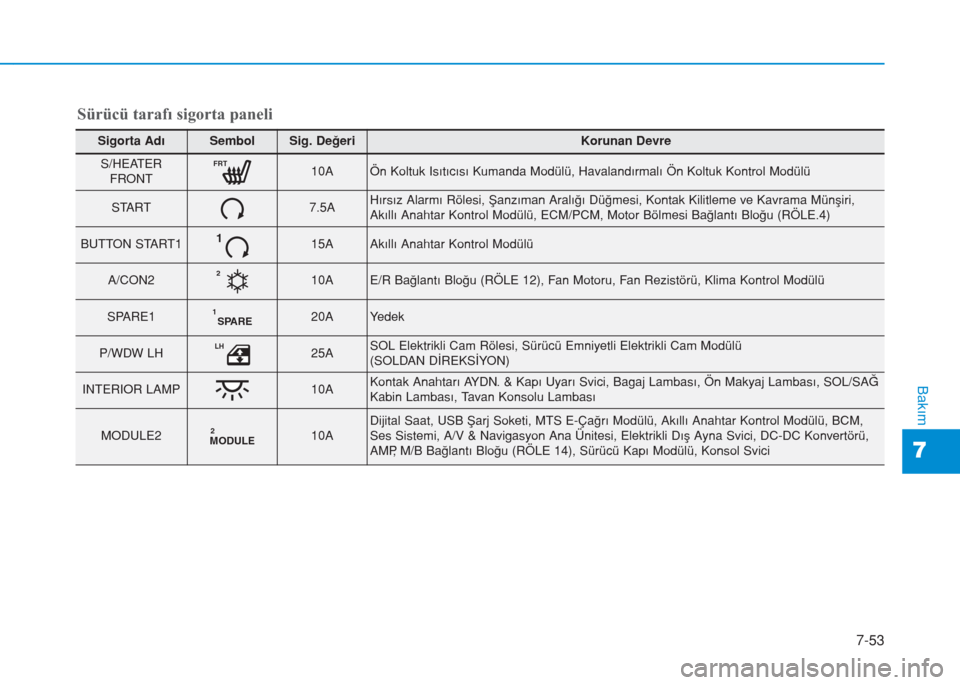

7-53
7
Bakım
Sigorta AdıSembolSig. DeğeriKorunan Devre
S/HEATER
FRONTFRT10AÖn Koltuk Isıtıcısı Kumanda Modülü, Havalandırmalı Ön Koltuk Kontrol Modülü
START7.5AHırsız Alarmı Rölesi, Şanzıman Aralığı Düğmesi, Kontak Kilitleme ve Kavrama Münşiri,
Akıllı Anahtar Kontrol Modülü, ECM/PCM, Motor Bölmesi Bağlantı Bloğu (RÖLE.4)
BUTTON START1115AAkıllı Anahtar Kontrol Modülü
A/CON2210AE/R Bağlantı Bloğu (RÖLE 12), Fan Motoru, Fan Rezistörü, Klima Kontrol Modülü
SPARE1SPARE120AYedek
P/WDW LHLH25ASOL Elektrikli Cam Rölesi, Sürücü Emniyetli Elektrikli Cam Modülü
(SOLDAN DİREKSİYON)
INTERIOR LAMP10AKontak Anahtarı AYDN. & Kapı Uyarı Svici, Bagaj Lambası, Ön Makyaj Lambası, SOL/SAĞ
Kabin Lambası, Tavan Konsolu Lambası
MODULE2MODULE210ADijital Saat, USB Şarj Soketi, MTS E-Çağrı Modülü, Akıllı Anahtar Kontrol Modülü, BCM,
Ses Sistemi, A/V & Navigasyon Ana Ünitesi, Elektrikli Dış Ayna Svici, DC-DC Konvertörü,
AMP, M/B Bağlantı Bloğu (RÖLE 14), Sürücü Kapı Modülü, Konsol Svici
Sürücü tarafı sigorta paneli

Bakım
7-54

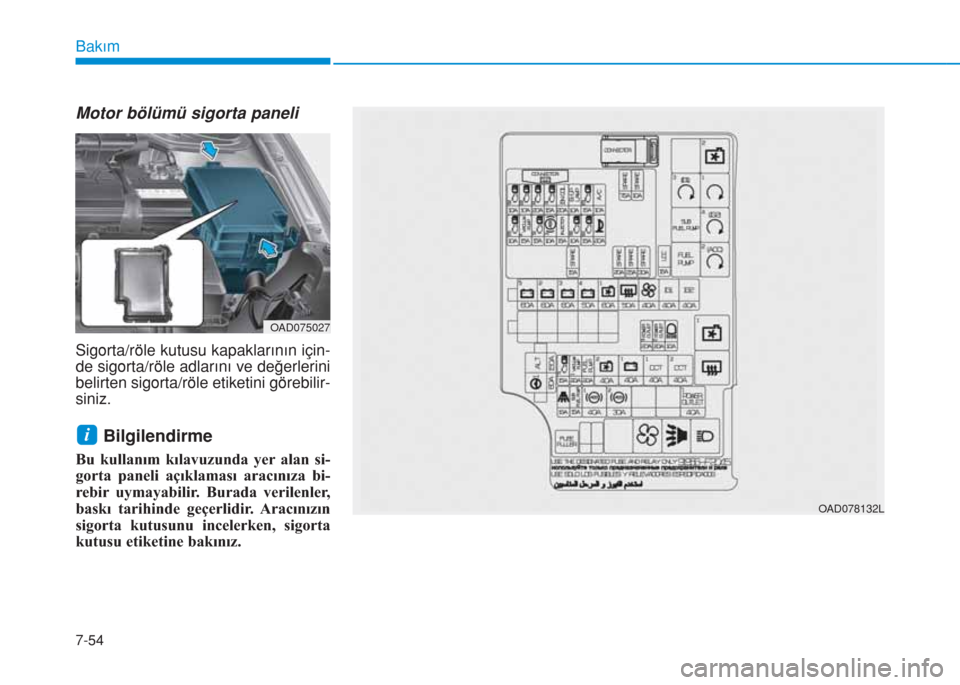

Motor bölümü sigorta paneli
Sigorta/röle kutusu kapaklarının için-
de sigorta/röle adlarını ve değerlerini
belirten sigorta/röle etiketini görebilir-
siniz.
Bilgilendirme
Bu kullanım kılavuzunda yer alan si-
gorta paneli açıklaması aracınıza bi-
rebir uymayabilir. Burada verilenler,
baskı tarihinde geçerlidir. Aracınızın
sigorta kutusunu incelerken, sigorta
kutusu etiketine bakınız.
i
OAD078132L
