7-55
7
Bakım
SembolRöle NO.Röle İsmiTipi
RÖLE 2SOĞUTMA FANI2 RölesiMİKRO
RÖLE 3PDM#3 (KONTAK1) RölesiMİKRO
RÖLE 4ÇALIŞTIRMA #1 RölesiMİKRO
RÖLE 5AALT YAKIT POMPASI RölesiMİKRO
RÖLE 6PDM #4 (KONTAK2) RölesiMİKRO
RÖLE 7HRSZ/ALARMI KORNA RölesiMİKRO
RÖLE 8PDM #2 (ACC) RölesiMİKRO
RÖLE 9SOĞUTMA FANI1 RölesiMİNİ
RÖLE 10ARKA ISITMALI RöleMİNİ
RÖLE 11AKlima RölesiMİKRO
SembolRöle NO.Röle İsmiTipi
RÖLE 12FAN RölesiMİKRO
RÖLE 13AFAR UZUN RölesiMİKRO
Motor bölümü ana sigorta paneli

Bakım
7-56

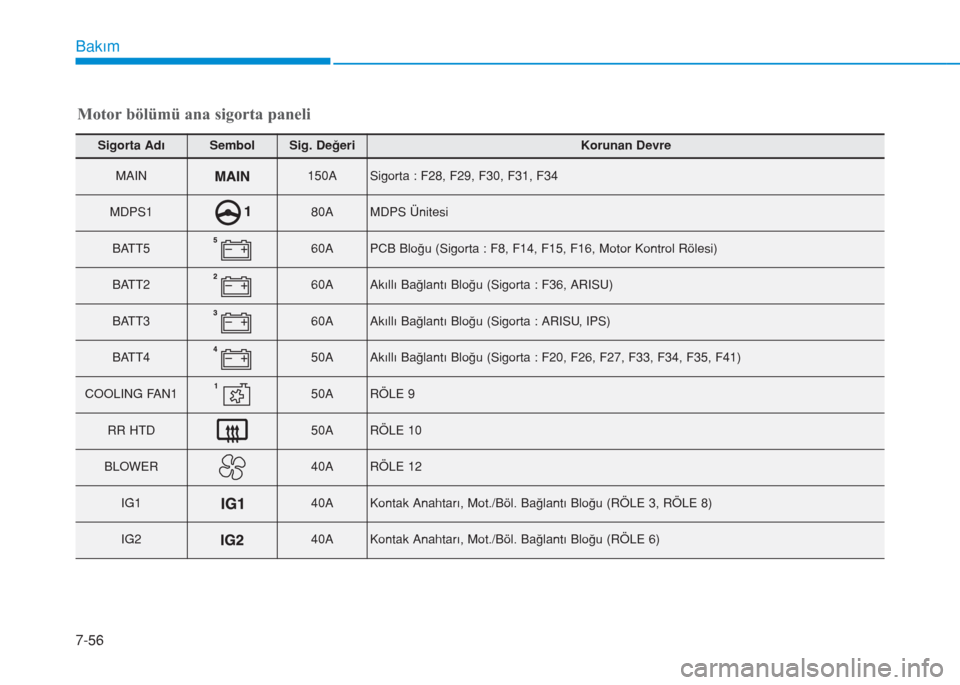

Sigorta AdıSembolSig. DeğeriKorunan Devre
MAIN150ASigorta : F28, F29, F30, F31, F34
MDPS180AMDPS Ünitesi
BATT560APCB Bloğu (Sigorta : F8, F14, F15, F16, Motor Kontrol Rölesi)
BATT260AAkıllı Bağlantı Bloğu (Sigorta : F36, ARISU)
BATT360AAkıllı Bağlantı Bloğu (Sigorta : ARISU, IPS)
BATT450AAkıllı Bağlantı Bloğu (Sigorta : F20, F26, F27, F33, F34, F35, F41)
COOLING FAN150ARÖLE 9
RR HTD50ARÖLE 10
BLOWER40ARÖLE 12
IG140AKontak Anahtarı, Mot./Böl. Bağlantı Bloğu (RÖLE 3, RÖLE 8)
IG240AKontak Anahtarı, Mot./Böl. Bağlantı Bloğu (RÖLE 6)
Motor bölümü ana sigorta paneli

7-57
7
Bakım

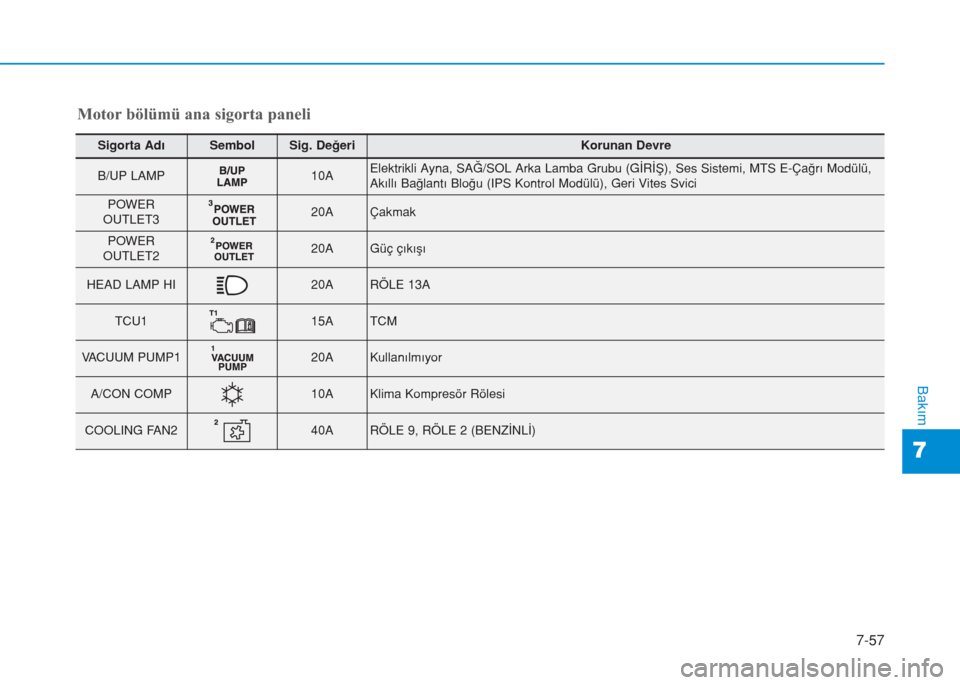

Sigorta AdıSembolSig. DeğeriKorunan Devre
B/UP LAMP10AElektrikli Ayna, SAĞ/SOL Arka Lamba Grubu (GİRİŞ), Ses Sistemi, MTS E-Çağrı Modülü,
Akıllı Bağlantı Bloğu (IPS Kontrol Modülü), Geri Vites Svici
POWER
OUTLET320AÇakmak
POWER
OUTLET220AGüç çıkışı
HEAD LAMP HI20ARÖLE 13A
TCU115ATCM
VACUUM PUMP120AKullanılmıyor
A/CON COMP10AKlima Kompresör Rölesi
COOLING FAN240ARÖLE 9, RÖLE 2 (BENZİNLİ)
Motor bölümü ana sigorta paneli

Bakım
7-58

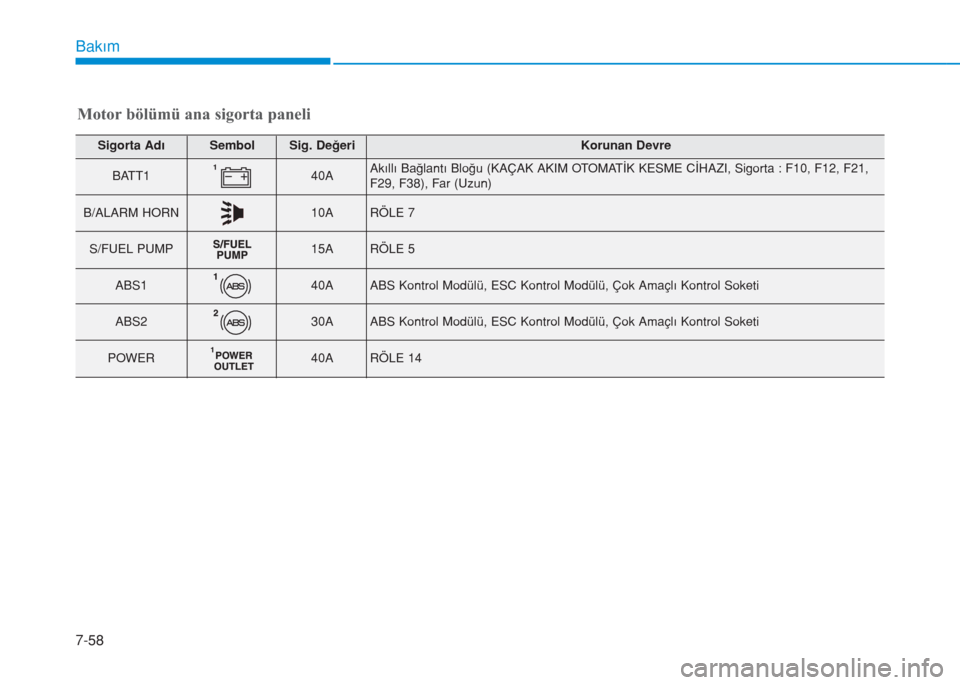

Sigorta AdıSembolSig. DeğeriKorunan Devre
BATT140AAkıllı Bağlantı Bloğu (KAÇAK AKIM OTOMATİK KESME CİHAZI, Sigorta : F10, F12, F21,
F29, F38), Far (Uzun)
B/ALARM HORN10ARÖLE 7
S/FUEL PUMP15ARÖLE 5
ABS140AABS Kontrol Modülü, ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
ABS230AABS Kontrol Modülü, ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
POWER40ARÖLE 14
Motor bölümü ana sigorta paneli

7-59
7
Bakım

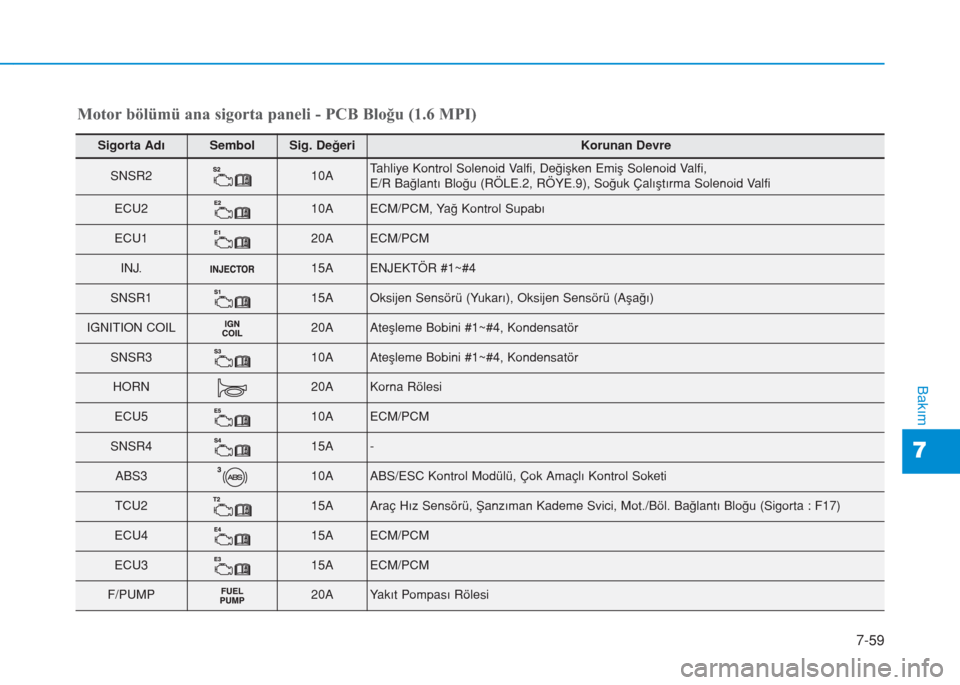

Motor bölümü ana sigorta paneli - PCB Bloğu (1.6 MPI)
Sigorta AdıSembolSig. DeğeriKorunan Devre
SNSR210ATahliye Kontrol Solenoid Valfi, Değişken Emiş Solenoid Valfi,
E/R Bağlantı Bloğu (RÖLE.2, RÖYE.9), Soğuk Çalıştırma Solenoid Valfi
ECU210AECM/PCM, Yağ Kontrol Supabı
ECU120AECM/PCM
INJ.15AENJEKTÖR #1~#4
SNSR115AOksijen Sensörü (Yukarı), Oksijen Sensörü (Aşağı)
IGNITION COIL20AAteşleme Bobini #1~#4, Kondensatör
SNSR310AAteşleme Bobini #1~#4, Kondensatör
HORN20AKorna Rölesi
ECU510AECM/PCM
SNSR415A-
ABS310AABS/ESC Kontrol Modülü, Çok Amaçlı Kontrol Soketi
TCU215AAraç Hız Sensörü, Şanzıman Kademe Svici, Mot./Böl. Bağlantı Bloğu (Sigorta : F17)
ECU415AECM/PCM
ECU315AECM/PCM
F/PUMP20AYakıt Pompası Rölesi

7-60
Bakım
AMPULLER
Araç ampullerinin çoğunun değiştiril-
mesi için HYUNDAI yetkili servisine
başvurmanızı öneririz. Aracın ampul-
lerinin değiştirilmesi kolay değildir,
çünkü ampulü sökebilmek için diğer
bazı parçaların da sökülmesi gerekir.
Bu, özellikle far ampullerini değiştir-
mek için ön far grubunu sökmeniz
gerektiğinde karşılaşacağınız bir du-
rumdur.
Far grubunun sökülmesi/takılması sı-
rasında araca zarar verebilirsiniz.
Yanmış olan bir ampulün aynı güç
değerinde olan yenisi ile değiştiril-
mesi gerekir. Aksi halde, sigorta-
ya veya elektrik kablolarına zarar
verebilirsiniz.Bilgilendirme
Yoğun yağışta aracı sürdükten veya
aracın yıkanmasından sonra, farların
ve park lambalarının camlarında
buğu tabakası meydana gelebilir.
Bunun nedeni, lambaların içi ile dışı
arasındaki sıcaklığın farklı oluşudur.
Bu durum yağmur sırasında aracın
camlarındaki buğulanma gibidir ve
aracınızla ilgili herhangi bir problem
yoktur. Lambaların elektrik devresine
su girerse, sistemi HYUNDAI yetkili
servisine kontrol ettirmenizi öneririz.
NOT
i
Aydınlatma sisteminde çalışma-
ya başlamadan önce el frenini
sonuna kadar çekiniz, kontak
anahtarının “LOCK/OFF (KİLİT-
Lİ/KAPALI)” konumuna alınmış
olduğunu kontrol ediniz ve ara-
cın ani hareket etmesini ve elle-
rinizin yanmasını veya elektrik
çarpmasını önlemek amacıyla iç
aydınlatmaları kapatınız.
UYARI

7-61
7
Bakım
Bilgilendirme -
Far nem giderici (varsa)
Bu araç nemden dolayı far içlerinin
buğulanmasına karşı nem giderici ile
donatılmıştır.
Nem giderici bir sarf malzemesidir ve
performansı kullanılan süreye ve çev-
reye bağlı olarak değişebilir.
Nemden dolayı far içindeki buğulan-
ma uzun bir süre devam ediyorsa, bu
konu hakkında HYUNDAI yetkili ser-
visine başvurmanızı öneririz.
Far, statik viraj lambası, konum
lambası, sinyal lambası, ön sis
farı ampulü değişimi
A Tipi
(1) Farlar (Uzun/Kısa)
(2) Gündüz Farları (DRL)/
Konum lambası
(3) Sinyal lambası
Far (Halojen ampul)
i
OAD078077L
OLMB073042L
•Halojen ampulleri elinizde dik-
katli tutunuz. Halojen ampul-
lerin içinde basınçlı gaz var-
dır; kırılması halinde çevreye
cam parçaları uçuşabilir ve
yaralayabilir.
•Ampul değiştirirken, koruyu-
cu gözlük takınız. Yerinden
çıkarmadan önce ampulün
soğumasını sağlayınız.
UYARI

7-62
Bakım
• Daima itinayla kullanınız, çizilme
ve sürtünmeye karşı koruyunuz.
Ampuller yanarken sıvılara temas
ettirmemeye dikkat ediniz.
• Ampullere, asla çıplak elle dokun-
mayınız. Üstünde kalabilecek yağ,
ampulün yandığı zaman aşırı ısın-
masına ve patlamasına neden ola-
bilir.
• Ampul, yalnızca farlara takılmaya
hazır olduğunda ambalajından
çıkartılmalıdır.
• Bir ampul çatlar veya hasar görür-
se derhal değiştiriniz ve eskisini
gerektiği şekilde imha ediniz.1. Motor kaputunu açınız.
2. Akünün (-) kutup başını sökünüz.
3. Ön far ampul kapağını saatin ters
yönünde çevirerek çıkarınız.
4. Ön far ampul soketi konektörünü
sökünüz.
5. Ucuna bastırıp yukarı doğru çeke-
rek ön far ampulünü tespit eden
teli açınız.
6. Far grubundan ampulü sökünüz.
7. Yeni far ampulünü takınız ve far
ampulünü tespit eden teli ampul
üstündeki oluğa hizalayarak yeri-
ne tutturunuz.8. Far ampulü soketi konektörünü
bağlayınız.
9. Far ampulü kapağını saat yönün-
de çevirerek yerine takınız.
Bilgilendirme
Far grubu yeniden takıldıktan sonra
veya bir kazadan sonra far seviye aya-
rının HYUNDAI yetkili servisinde
yapılmasını öneririz.
i
OAD078032N

7-63
7
Bakım

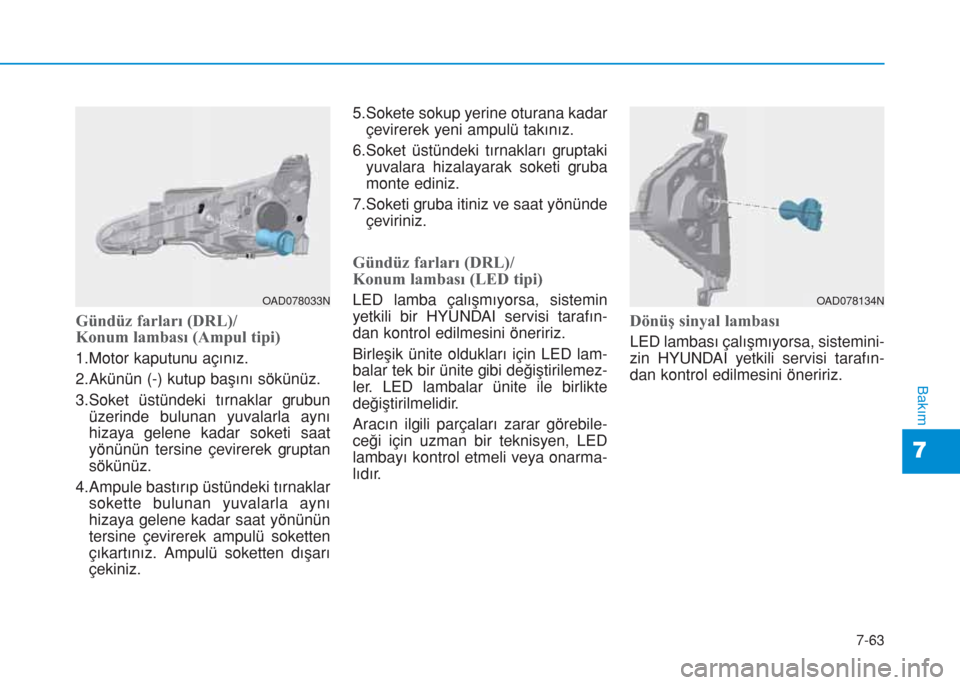

Gündüz farları (DRL)/
Konum lambası (Ampul tipi)
1.Motor kaputunu açınız.
2.Akünün (-) kutup başını sökünüz.
3.Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
4.Ampule bastırıp üstündeki tırnaklar
sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.5.Sokete sokup yerine oturana kadar
çevirerek yeni ampulü takınız.
6.Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz.
7.Soketi gruba itiniz ve saat yönünde
çeviriniz.
Gündüz farları (DRL)/
Konum lambası (LED tipi)
LED lamba çalışmıyorsa, sistemin
yetkili bir HYUNDAI servisi tarafın-
dan kontrol edilmesini öneririz.
Birleşik ünite oldukları için LED lam-
balar tek bir ünite gibi değiştirilemez-
ler. LED lambalar ünite ile birlikte
değiştirilmelidir.
Aracın ilgili parçaları zarar görebile-
ceği için uzman bir teknisyen, LED
lambayı kontrol etmeli veya onarma-
lıdır.
Dönüş sinyal lambası
LED lambası çalışmıyorsa, sistemini-
zin HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.
OAD078134NOAD078033N

7-64
Bakım

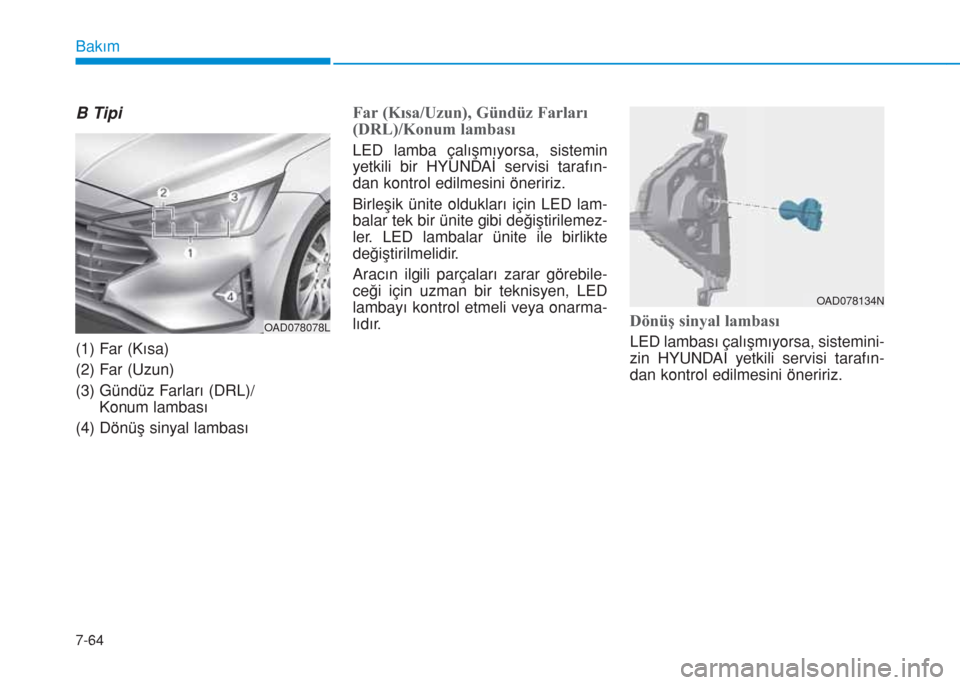

B Tipi
(1) Far (Kısa)
(2) Far (Uzun)
(3) Gündüz Farları (DRL)/
Konum lambası
(4) Dönüş sinyal lambası
Far (Kısa/Uzun), Gündüz Farları
(DRL)/Konum lambası
LED lamba çalışmıyorsa, sistemin
yetkili bir HYUNDAİ servisi tarafın-
dan kontrol edilmesini öneririz.
Birleşik ünite oldukları için LED lam-
balar tek bir ünite gibi değiştirilemez-
ler. LED lambalar ünite ile birlikte
değiştirilmelidir.
Aracın ilgili parçaları zarar görebile-
ceği için uzman bir teknisyen, LED
lambayı kontrol etmeli veya onarma-
lıdır.
Dönüş sinyal lambası
LED lambası çalışmıyorsa, sistemini-
zin HYUNDAI yetkili servisi tarafın-
dan kontrol edilmesini öneririz.OAD078078L
OAD078134N
