Hyundai Elantra 2019 Kullanım Kılavuzu (in Turkish)

8

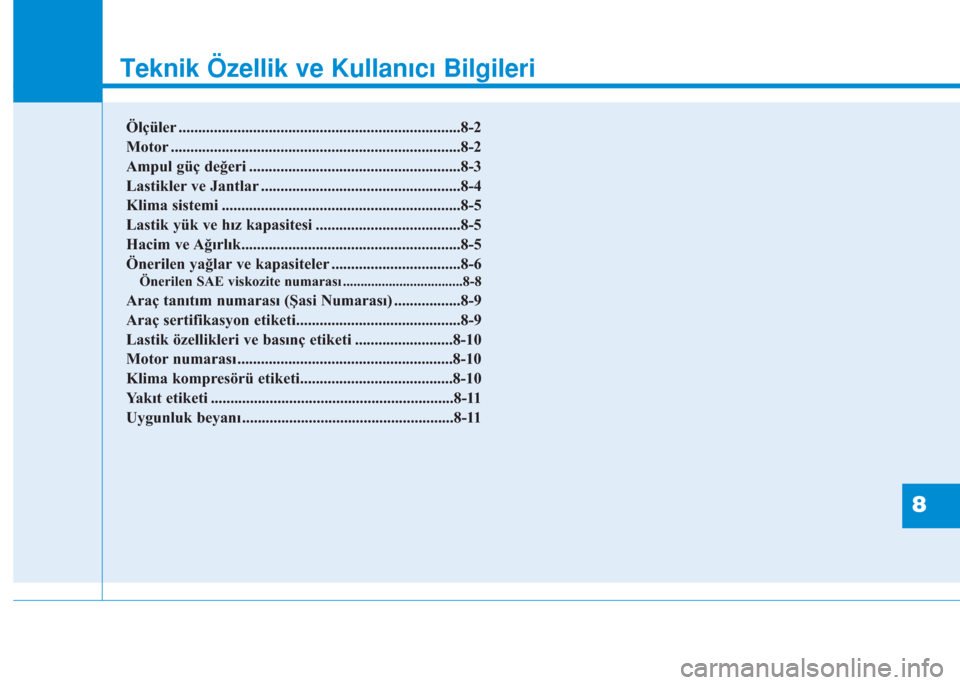

Teknik Özellik ve Kullanıcı Bilgileri
8
Teknik Özellik ve Kullanıcı Bilgileri
8
Ölçüler ........................................................................8-2
Motor ..........................................................................8-2
Ampul güç değeri ......................................................8-3
Lastikler ve Jantlar ...................................................8-4
Klima sistemi .............................................................8-5
Lastik yük ve hız kapasitesi .....................................8-5
Hacim ve Ağırlık........................................................8-5
Önerilen yağlar ve kapasiteler .................................8-6
Önerilen SAE viskozite numarası ..................................8-8
Araç tanıtım numarası (Şasi Numarası) .................8-9
Araç sertifikasyon etiketi..........................................8-9
Lastik özellikleri ve basınç etiketi .........................8-10
Motor numarası .......................................................8-10
Klima kompresörü etiketi.......................................8-10
Yakıt etiketi ..............................................................8-11
Uygunluk beyanı ......................................................8-11

8-2
Teknik Özellik ve Kullanıcı Bilgileri

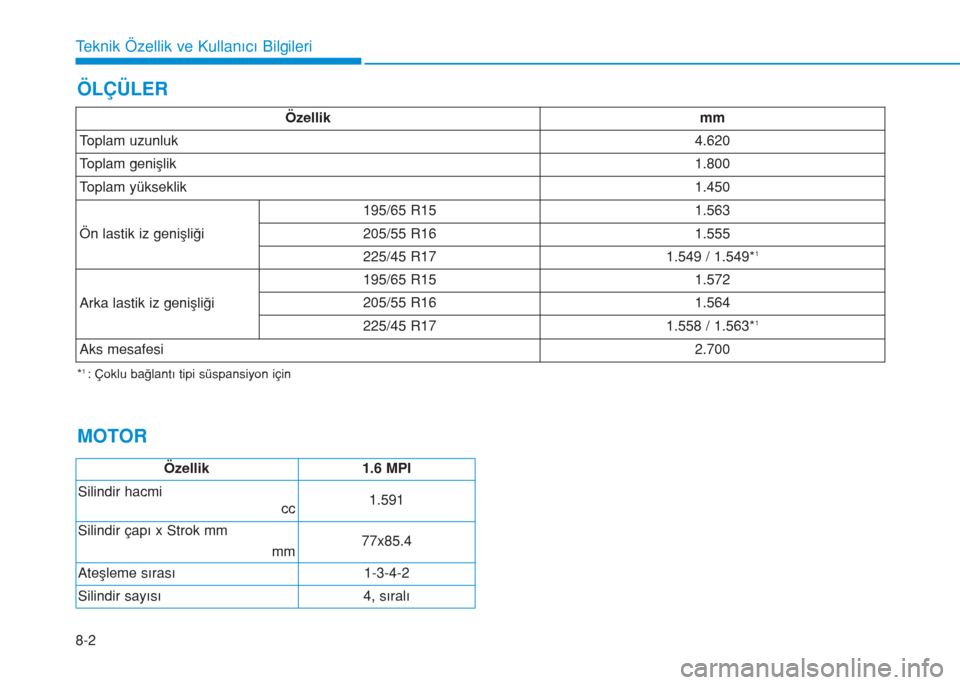

ÖLÇÜLER
Özellikmm
Toplam uzunluk4.620
Toplam genişlik1.800
Toplam yükseklik1.450
Ön lastik iz genişliği
195/65 R151.563
205/55 R161.555
225/45 R171.549 / 1.549*1
Arka lastik iz genişliği
195/65 R151.572
205/55 R161.564
225/45 R171.558 / 1.563*1
Aks mesafesi2.700
MOTOR
Özellik 1.6 MPI
Silindir hacmi
cc1.591
Silindir çapı x Strok mm
mm77x85.4
Ateşleme sırası 1-3-4-2
Silindir sayısı 4, sıralı
*1 : Çoklu bağlantı tipi süspansiyon için

8-3
8
Teknik Özellik ve Kullanıcı Bilgileri

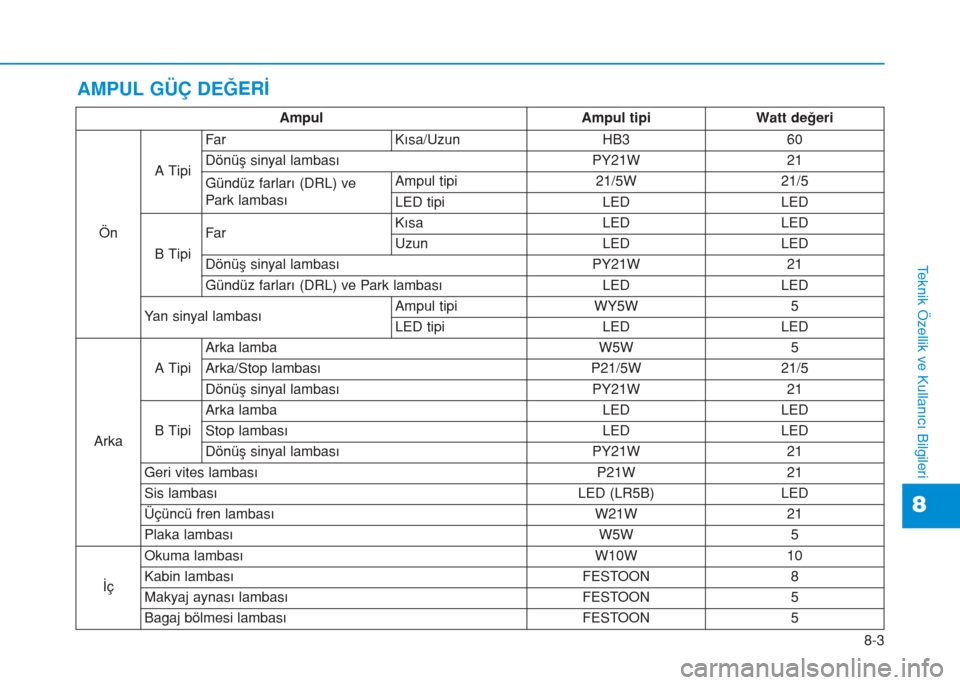

AMPUL GÜÇ DEĞERİ
Ampul Ampul tipi Watt değeri
ÖnA TipiFar Kısa/Uzun HB3 60
Dönüş sinyal lambası PY21W 21
Gündüz farları (DRL) ve
Park lambasıAmpul tipi 21/5W 21/5
LED tipi LED LED
B TipiFarKısa LED LED
Uzun LED LED
Dönüş sinyal lambası PY21W 21
Gündüz farları (DRL) ve Park lambası LED LED
Yan sinyal lambasıAmpul tipi WY5W 5
LED tipi LED LED
ArkaA TipiArka lamba W5W 5
Arka/Stop lambası P21/5W 21/5
Dönüş sinyal lambası PY21W 21
B TipiArka lamba LED LED
Stop lambası LED LED
Dönüş sinyal lambası PY21W 21
Geri vites lambası P21W 21
Sis lambası LED (LR5B) LED
Üçüncü fren lambası W21W 21
Plaka lambası W5W 5
İçOkuma lambası W10W 10
Kabin lambası FESTOON 8
Makyaj aynası lambası FESTOON 5
Bagaj bölmesi lambası FESTOON 5

8-4
Teknik Özellik ve Kullanıcı Bilgileri

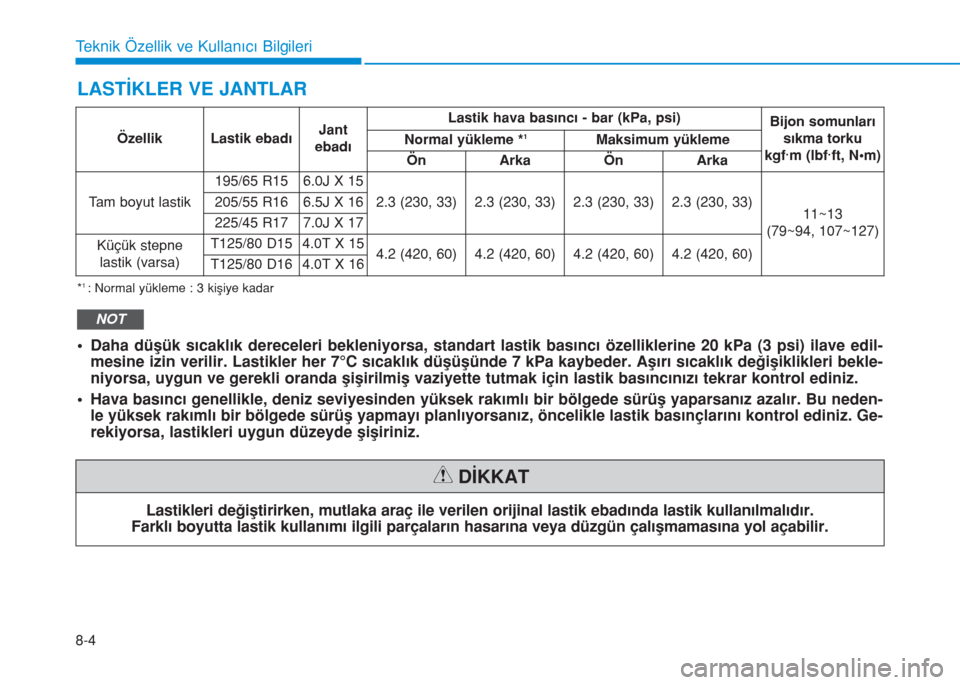

LASTİKLER VE JANTLAR
Özellik Lastik ebadıJant
ebadıLastik hava basıncı - bar (kPa, psi)
Bijon somunları
sıkma torku
kgf·m (lbf·ft, N•m) Normal yükleme *1Maksimum yükleme
Ön Arka Ön Arka
Tam boyut lastik195/65 R15 6.0J X 15
2.3 (230, 33) 2.3 (230, 33) 2.3 (230, 33) 2.3 (230, 33)
11~13
(79~94, 107~127) 205/55 R16 6.5J X 16
225/45 R17 7.0J X 17
Küçük stepne
lastik (varsa)T125/80 D154.0T X 154.2 (420, 60)4.2 (420, 60)4.2 (420, 60)4.2 (420, 60)T125/80 D164.0T X 16
Lastikleri değiştirirken, mutlaka araç ile verilen orijinal lastik ebadında lastik kullanılmalıdır.
Farklı boyutta lastik kullanımı ilgili parçaların hasarına veya düzgün çalışmamasına yol açabilir.
DİKKAT
*1 : Normal yükleme : 3 kişiye kadar
• Daha düşük sıcaklık dereceleri bekleniyorsa, standart lastik basıncı özelliklerine 20 kPa (3 psi) ilave edil-
mesine izin verilir. Lastikler her 7°C sıcaklık düşüşünde 7 kPa kaybeder. Aşırı sıcaklık değişiklikleri bekle-
niyorsa, uygun ve gerekli oranda şişirilmiş vaziyette tutmak için lastik basıncınızı tekrar kontrol ediniz.
• Hava basıncı genellikle, deniz seviyesinden yüksek rakımlı bir bölgede sürüş yaparsanız azalır. Bu neden-
le yüksek rakımlı bir bölgede sürüş yapmayı planlıyorsanız, öncelikle lastik basınçlarını kontrol ediniz. Ge-
rekiyorsa, lastikleri uygun düzeyde şişiriniz.
NOT

8-5
8
Teknik Özellik ve Kullanıcı Bilgileri

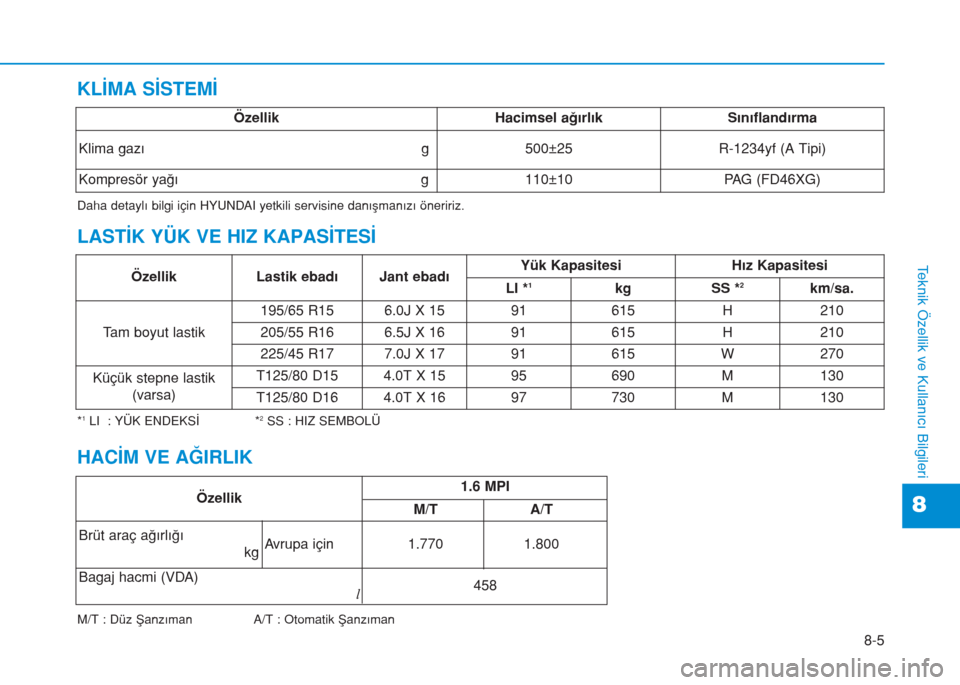

LASTİK YÜK VE HIZ KAPASİTESİ
*1LI : YÜK ENDEKSİ *2SS : HIZ SEMBOLÜ
M/T : Düz Şanzıman A/T : Otomatik Şanzıman
Özellik Lastik ebadı Jant ebadıYük Kapasitesi Hız Kapasitesi
LI *1kg SS *2km/sa.
Tam boyut lastik195/65 R15 6.0J X 15 91 615 H 210
205/55 R16 6.5J X 16 91 615 H 210
225/45 R177.0J X 1791615W270
Küçük stepne lastik
(varsa)T125/80 D154.0T X 1595690M130
T125/80 D164.0T X 1697730M130
HACİM VE AĞIRLIK
Özellik1.6 MPI
M/TA/T
Brüt araç ağırlığı
kgAvrupa için1.7701.800
Bagaj hacmi (VDA)
l458
KLİMA SİSTEMİ
ÖzellikHacimsel ağırlık Sınıflandırma
Klima gazı g 500±25R-1234yf (A Tipi)
Kompresör yağı g 110±10PAG (FD46XG)
Daha detaylı bilgi için HYUNDAI yetkili servisine danışmanızı öneririz.

8-6
Teknik Özellik ve Kullanıcı Bilgileri

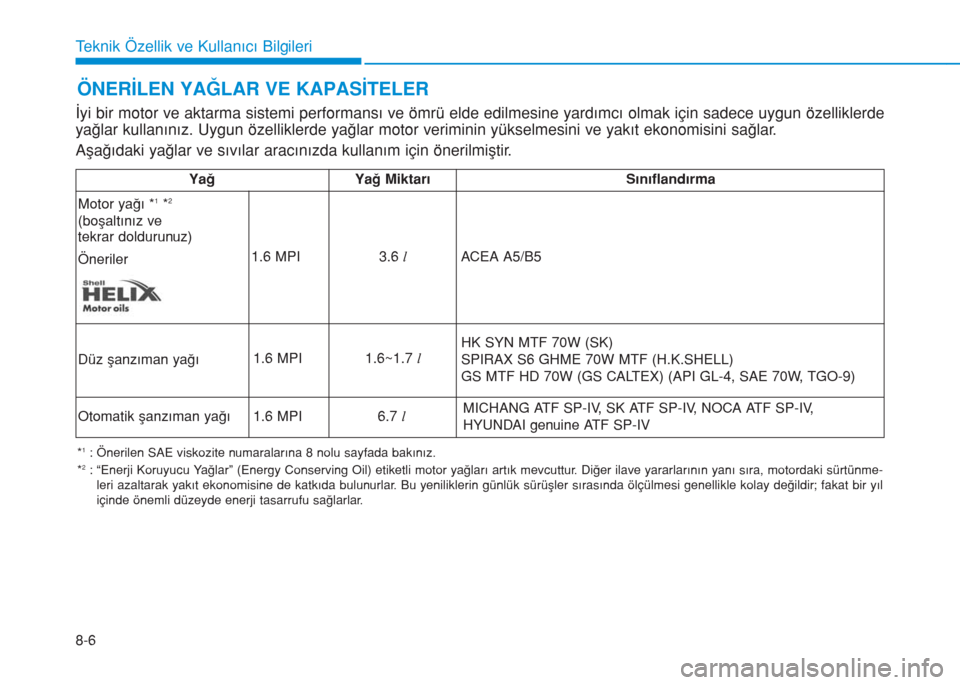

ÖNERİLEN YAĞLAR VE KAPASİTELER
İyi bir motor ve aktarma sistemi performansı ve ömrü elde edilmesine yardımcı olmak için sadece uygun özelliklerde
yağlar kullanınız. Uygun özelliklerde yağlar motor veriminin yükselmesini ve yakıt ekonomisini sağlar.
Aşağıdaki yağlar ve sıvılar aracınızda kullanım için önerilmiştir.
*1: Önerilen SAE viskozite numaralarına 8 nolu sayfada bakınız.
*2: “Enerji Koruyucu Yağlar” (Energy Conserving Oil) etiketli motor yağları artık mevcuttur. Diğer ilave yararlarının yanı sıra, motordaki sürtünme-
leri azaltarak yakıt ekonomisine de katkıda bulunurlar. Bu yeniliklerin günlük sürüşler sırasında ölçülmesi genellikle kolay değildir; fakat bir yıl
içinde önemli düzeyde enerji tasarrufu sağlarlar.
Yağ Yağ Miktarı Sınıflandırma
Motor yağı *
1*2
(boşaltınız ve
tekrar doldurunuz)
Öneriler1.6 MPI 3.6 lACEA A5/B5
Düz şanzıman yağıHK SYN MTF 70W (SK)
SPIRAX S6 GHME 70W MTF (H.K.SHELL)
GS MTF HD 70W (GS CALTEX) (API GL-4, SAE 70W, TGO-9) 1.6 MPI 1.6~1.7 l
Otomatik şanzıman yağıMICHANG ATF SP-IV, SK ATF SP-IV, NOCA ATF SP-IV,
HYUNDAI genuine ATF SP-IV 1.6 MPI 6.7 l

8-7
8
Teknik Özellik ve Kullanıcı Bilgileri

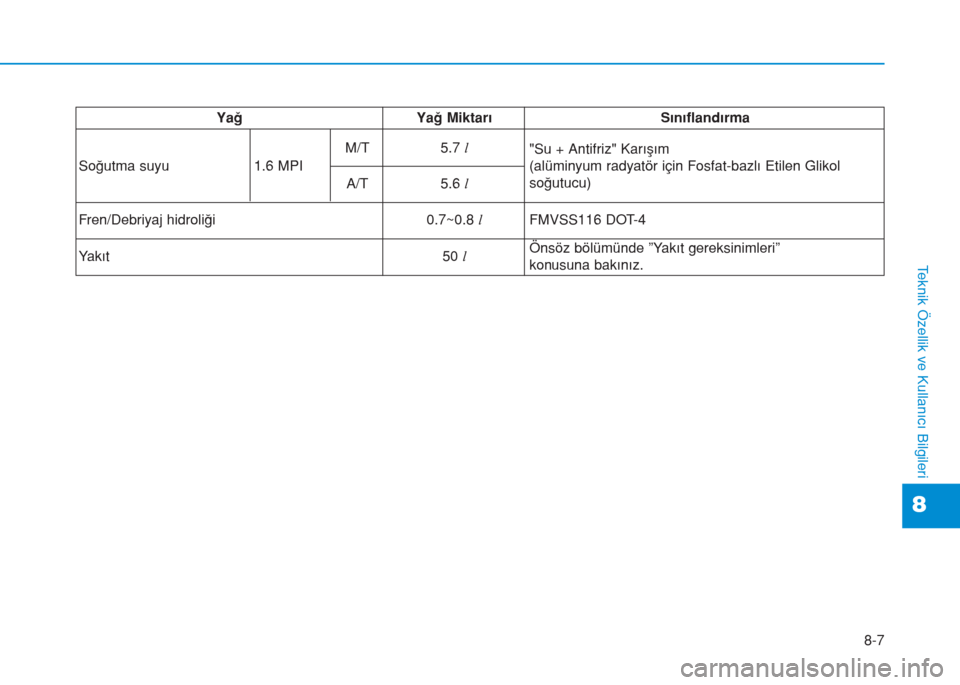

Yağ Yağ Miktarı Sınıflandırma
Soğutma suyu"Su + Antifriz" Karışım
(alüminyum radyatör için Fosfat-bazlı Etilen Glikol
soğutucu) 1.6 MPIM/T 5.7 l
A/T 5.6 l
Fren/Debriyaj hidroliği 0.7~0.8 lFMVSS116 DOT-4
Yakıt 50 lÖnsöz bölümünde ”Yakıt gereksinimleri”
konusuna bakınız.

Önerilen SAE viskozite
numarası
Motor yağının viskozitesi (kalınlığı)
yakıt ekonomisini ve soğuk havalar-
da çalıştırmayı (motorun çalıştırılma-
sı ve motor yağının akışkanlığı) etki-
ler. Düşük viskoziteli motor yağları
daha iyi bir yakıt ekonomisi ve soğuk
hava performansı sağlarlar; ancak
sıcak havalarda yeterli bir yağlama
elde etmek için yüksek yiskoziteli
motor yağları gerekir. Önerilenin
dışındaki viskozitelerde bir yağ kulla-
nılması motorun hasara uğramasına
neden olabilir.
8-8
Teknik Özellik ve Kullanıcı Bilgileri
Yağ seviyelerini kontrol etmeden
veya yağları boşaltmadan önce dol-
durma tapası, boşaltma tapası veya
yağ çubuğu deliği çevresini daima
temizlemeyi unutmayınız. Bu özel-
likle tozlu ve kumlu bölgeler için ve
aracın asfaltsız yollarda kullanıldığı
durumlarda önemlidir. Tapaların ve
yağ çubuğunun etrafının temizlen-
mesi, toz ve kirin motorun ve diğer
mekanizmaların içine giderek hasa-
ra yol açmasına engel olur.
DİKKAT
Yağ seçerken, aracınızın bir sonraki yağ değişimine kadar çalışacağı sıcak-
lık şartlarını göz önüne alınız.
Tablodan, önerilen viskozitedeki yağı seçiniz.
*1: Daha iyi bir yakıt ekonomisi için SAE 5W-20 viskozite sınıfından bir yağ kullanılması önerilir.
*2: Daha iyi bir yakıt ekonomisi için SAE 5W-30 viskozite sınıfından bir yağ kullanılması önerilir. Ancak, bu
motor yağı ülkenizde mevcut değilse, motor yağı viskozite tablosunu kullanarak uygun bir motor yağını
seçiniz.
SAE Vizkosite Numaraları için Sıcaklık Aralığı
Sıcaklık
Benzinli
Motor
Ya ğ ı
°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Avrupa
için0W-40, 5W-20, 5W-30, 5W-40
20W-50
15W-40
10W-30
5W-20*1, 5W-30
Avrupa
& Orta
Doğu
hariç*
3
1.6
MPI

8-9
8
Teknik Özellik ve Kullanıcı Bilgileri
Şasi numarası (VIN) tüm resmi ev-
raklarda ve sahiplik işlemlerinde kul-
lanılan numaradır.
Numara, yolcu koltuğunun altına, dö-
şeme üstüne zımbalanmıştır. Numa-
rayı kontrol etmek için kapağı açınız.VIN numarası ayrıca, ön göğüs pa-
nelinin üstündeki bir plakete de yazıl-
mıştır. Plaket üzerindeki numara dış
taraftan ön camın arasından kolayca
görülebilir.Sürücünün (veya ön yolcunun) ya-
nındaki orta direkte bulunan araç
sertifikasyon etiketi aracın tanıtım
numarasını (VIN) belirtir.
ARAÇ TANITIM NUMARASI (ŞASİ NUMARASI) ARAÇ SERTİFİKASYON
ETİKETİ
OAD088003N
nVIN etiketi (varsa)
OAD085001
nŞasi numarası
OAD085008L

8-10
Teknik Özellik ve Kullanıcı Bilgileri
Yeni Hyundai’niz ile birlikte verilen
lastik, normal sürüş sırasında en iyi
performansı sağlayacak şekilde
seçilmiştir.
Orta sütunun sürücü tarafında bulu-
nan lastik etiketinde, aracınız için
önerilen lastik hava basınçları veril-
mektedir.Motor numarası, motor bloğu üzeri-
ne, şekilde gösterildiği gibi basılmış-
tır.Bir kompresör etiketinde, model,
tedarikçi parça numarası, üretim
numarası, soğutucu madde (1) ve
soğutucu yağı (2) gibi bilgileri içeren
kompresör tipi yazılıdır.
LASTİK ÖZELLİKLERİ VE
BASINÇ ETİKETİMOTOR NUMARASI
OAD085010L
n1.6 MPI
OAD088007N
nSoldan DireksiyonlunSağdan Direksiyonlu
OHC081001
KLİMA KOMPRESÖRÜ
ETİKETİ
