7-65
7
Bakım

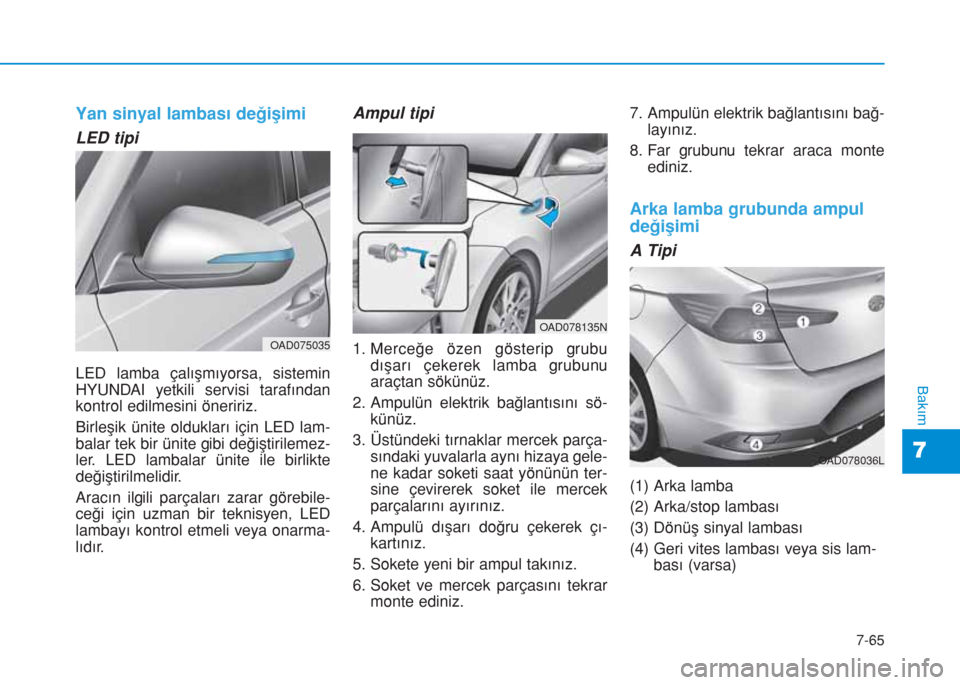

Yan sinyal lambası değişimi
LED tipi
LED lamba çalışmıyorsa, sistemin
HYUNDAI yetkili servisi tarafından
kontrol edilmesini öneririz.
Birleşik ünite oldukları için LED lam-
balar tek bir ünite gibi değiştirilemez-
ler. LED lambalar ünite ile birlikte
değiştirilmelidir.
Aracın ilgili parçaları zarar görebile-
ceği için uzman bir teknisyen, LED
lambayı kontrol etmeli veya onarma-
lıdır.
Ampul tipi
1. Merceğe özen gösterip grubu
dışarı çekerek lamba grubunu
araçtan sökünüz.
2. Ampulün elektrik bağlantısını sö-
künüz.
3. Üstündeki tırnaklar mercek parça-
sındaki yuvalarla aynı hizaya gele-
ne kadar soketi saat yönünün ter-
sine çevirerek soket ile mercek
parçalarını ayırınız.
4. Ampulü dışarı doğru çekerek çı-
kartınız.
5. Sokete yeni bir ampul takınız.
6. Soket ve mercek parçasını tekrar
monte ediniz.7. Ampulün elektrik bağlantısını bağ-
layınız.
8. Far grubunu tekrar araca monte
ediniz.
Arka lamba grubunda ampul
değişimi
A Tipi
(1) Arka lamba
(2) Arka/stop lambası
(3) Dönüş sinyal lambası
(4) Geri vites lambası veya sis lam-
bası (varsa)
OAD075035
OAD078135N
OAD078036L

7-66
Bakım

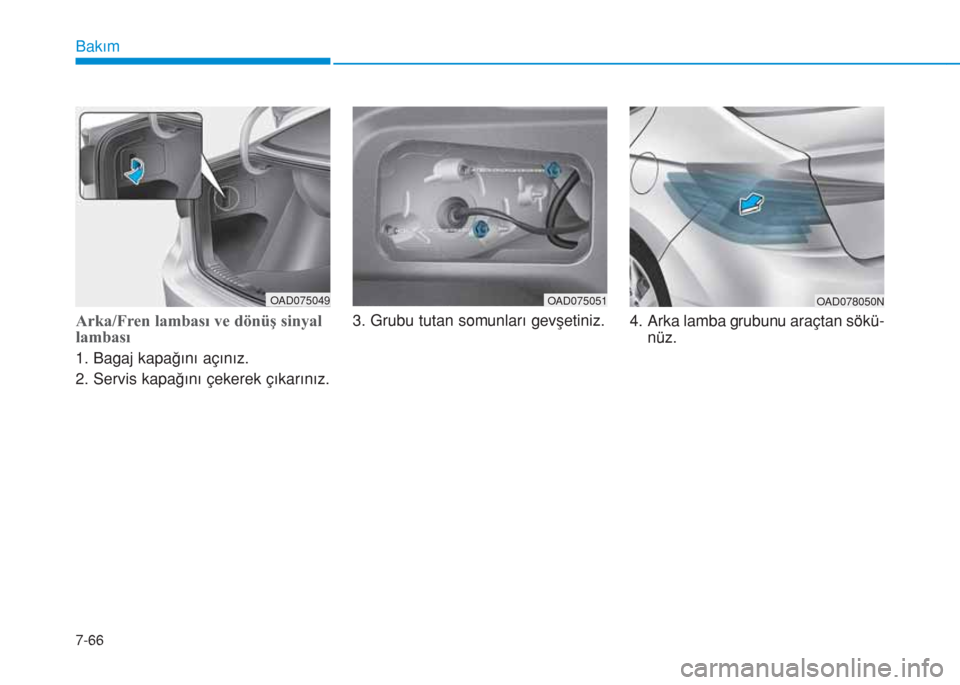

Arka/Fren lambası ve dönüş sinyal
lambası
1. Bagaj kapağını açınız.
2. Servis kapağını çekerek çıkarınız.3. Grubu tutan somunları gevşetiniz.
4. Arka lamba grubunu araçtan sökü-
nüz.
OAD075051OAD075049OAD078050N

7-67
7
Bakım
5. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
6. Ampule bastırıp üstündeki tırnak-
lar sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.
7. Sokete sokup yerine oturana ka-
dar çevirerek yeni ampulü takınız.8. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itiniz
ve saat yönünde çeviriniz.Arka lamba
1. Bagaj kapağını açınız.
2. Bagaj kapağı tespit vidasını gev-
şetiniz ve kapağı çıkarınız.
OAD075055OAD078080L
Dönüş sinyali
Arka/stop

7-68
Bakım

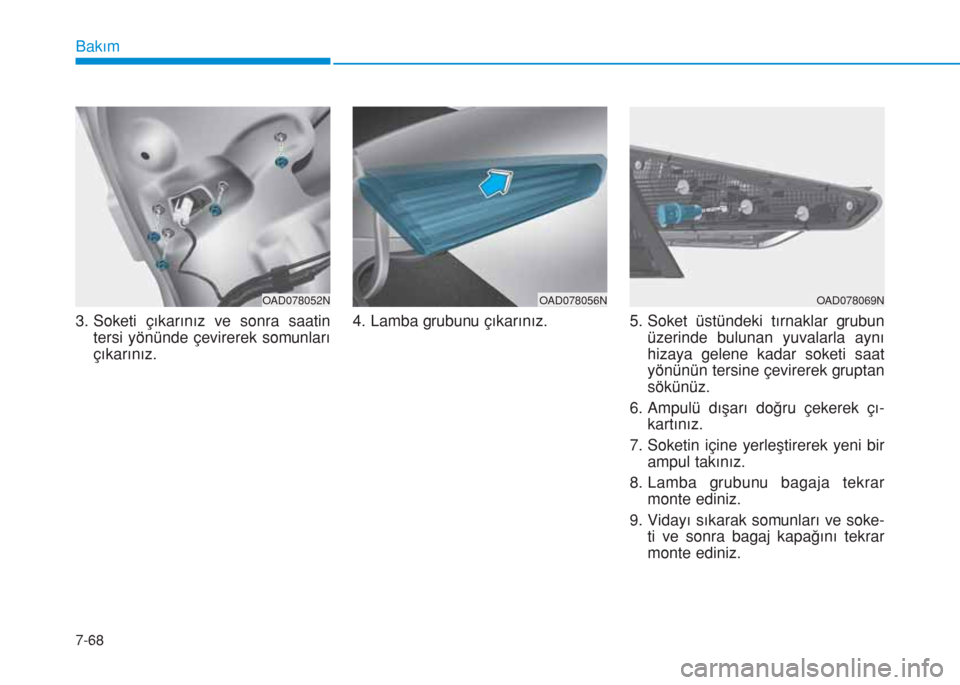

3. Soketi çıkarınız ve sonra saatin
tersi yönünde çevirerek somunları
çıkarınız.4. Lamba grubunu çıkarınız.5. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
6. Ampulü dışarı doğru çekerek çı-
kartınız.
7. Soketin içine yerleştirerek yeni bir
ampul takınız.
8. Lamba grubunu bagaja tekrar
monte ediniz.
9. Vidayı sıkarak somunları ve soke-
ti ve sonra bagaj kapağını tekrar
monte ediniz.
OAD078056NOAD078069NOAD078052N

7-69
7
Bakım

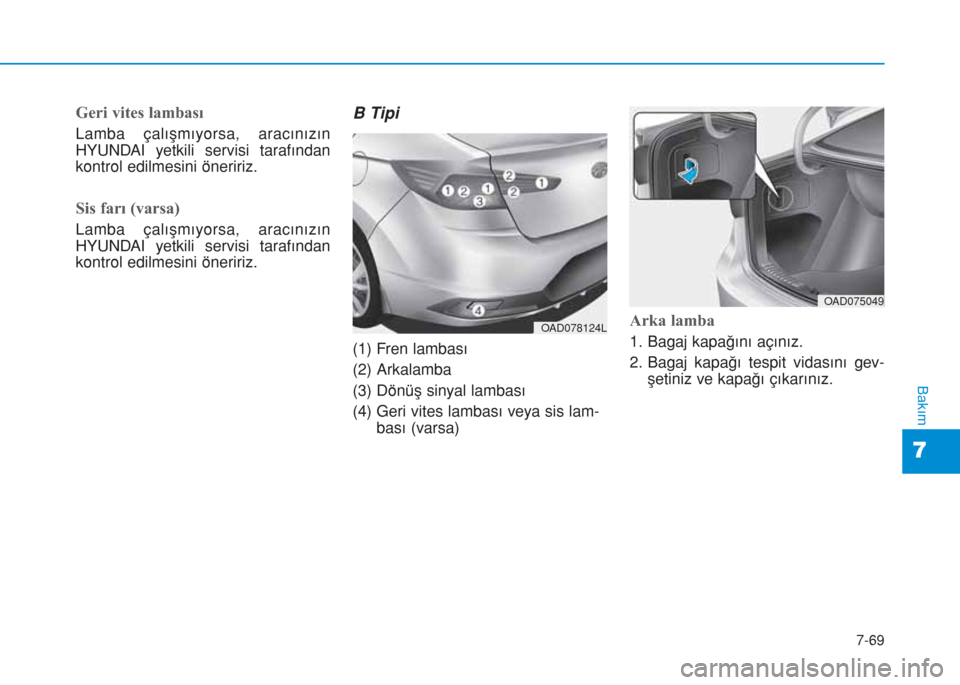

Geri vites lambası
Lamba çalışmıyorsa, aracınızın
HYUNDAI yetkili servisi tarafından
kontrol edilmesini öneririz.
Sis farı (varsa)
Lamba çalışmıyorsa, aracınızın
HYUNDAI yetkili servisi tarafından
kontrol edilmesini öneririz.
B Tipi
(1) Fren lambası
(2) Arkalamba
(3) Dönüş sinyal lambası
(4) Geri vites lambası veya sis lam-
bası (varsa)
Arka lamba
1. Bagaj kapağını açınız.
2. Bagaj kapağı tespit vidasını gev-
şetiniz ve kapağı çıkarınız.OAD078124L
OAD075049

7-70
Bakım

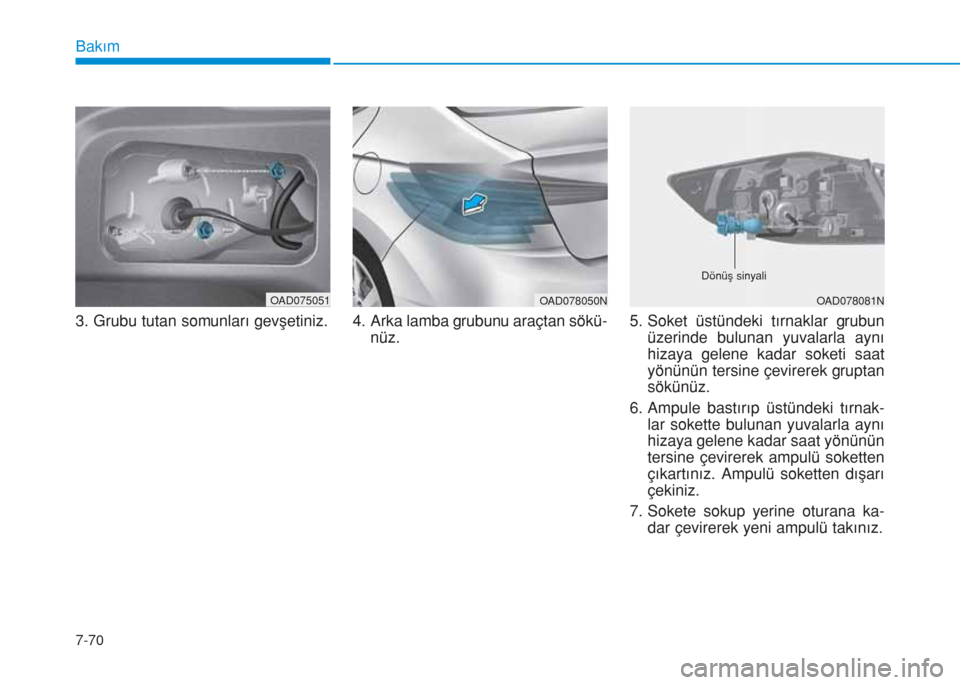

3. Grubu tutan somunları gevşetiniz. 4. Arka lamba grubunu araçtan sökü-
nüz.5. Soket üstündeki tırnaklar grubun
üzerinde bulunan yuvalarla aynı
hizaya gelene kadar soketi saat
yönünün tersine çevirerek gruptan
sökünüz.
6. Ampule bastırıp üstündeki tırnak-
lar sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.
7. Sokete sokup yerine oturana ka-
dar çevirerek yeni ampulü takınız.
OAD078081NOAD078050N
Dönüş sinyali
OAD075051

7-71
7
Bakım

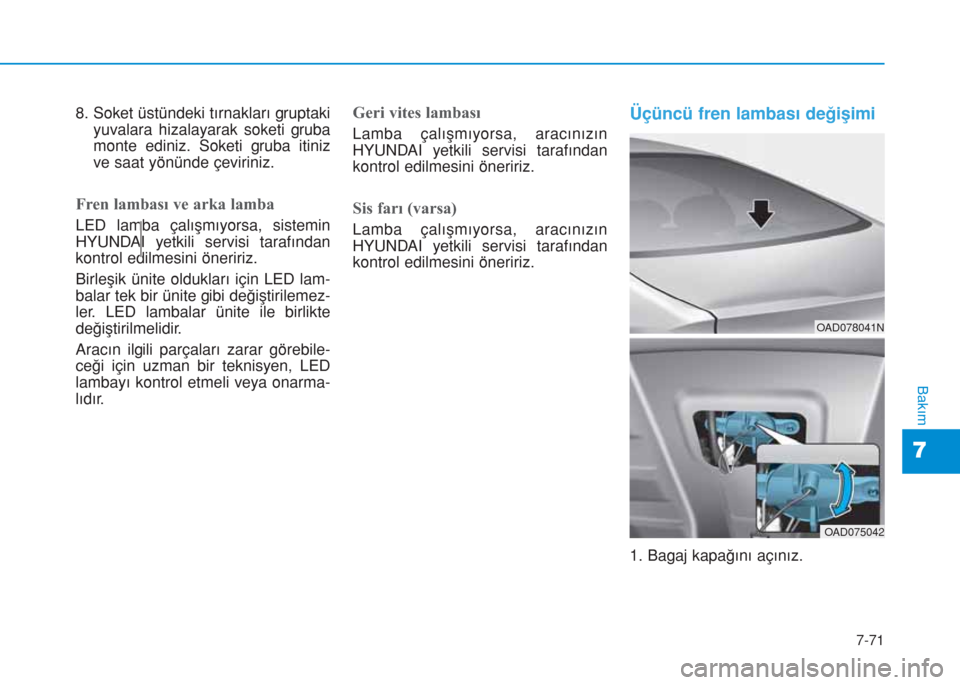

8. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itiniz
ve saat yönünde çeviriniz.
Fren lambası ve arka lamba
LED lamba çalışmıyorsa, sistemin
HYUNDAI yetkili servisi tarafından
kontrol edilmesini öneririz.
Birleşik ünite oldukları için LED lam-
balar tek bir ünite gibi değiştirilemez-
ler. LED lambalar ünite ile birlikte
değiştirilmelidir.
Aracın ilgili parçaları zarar görebile-
ceği için uzman bir teknisyen, LED
lambayı kontrol etmeli veya onarma-
lıdır.
Geri vites lambası
Lamba çalışmıyorsa, aracınızın
HYUNDAI yetkili servisi tarafından
kontrol edilmesini öneririz.
Sis farı (varsa)
Lamba çalışmıyorsa, aracınızın
HYUNDAI yetkili servisi tarafından
kontrol edilmesini öneririz.
Üçüncü fren lambası değişimi
1. Bagaj kapağını açınız.
OAD078041N
OAD075042

7-72
Bakım
2. Soketin üstündeki tırnaklar sokette
bulunan yuvalarla aynı hizaya gele-
ne kadar saat yönünün tersine çe-
virerek ampulü soketten çıkartınız.
3. Ampule bastırıp üstündeki tırnak-
lar sokette bulunan yuvalarla aynı
hizaya gelene kadar saat yönünün
tersine çevirerek ampulü soketten
çıkartınız. Ampulü soketten dışarı
çekiniz.
4. Sokete sokup yerine oturana ka-
dar çevirerek yeni ampulü takınız.
5. Soket üstündeki tırnakları gruptaki
yuvalara hizalayarak soketi gruba
monte ediniz. Soketi gruba itiniz
ve saat yönünde çeviriniz.Plaka aydınlatma ampulünün
değiştirilmesi
1. Düz uçlu bir tornavida kullanarak,
mercek kapağını lamba yuvasın-
dan yavaşça çıkarınız.
2. Ampulü dışarı doğru çekerek çı-
kartınız.
3. Yeni bir ampul takınız.
4. Ters işlem ile tekrar takınız.
İç lamba ampulünün
değiştirilmesi
OAD078043N
nOkuma lambası
OAD075044
OAD075045
nKabin lambası

7-73
7
Bakım
1. Bir düz uçlu tornavida kullanarak
merceği dikkatle iç lambanın göv-
desinden ayırınız.
2. Ampulü dışarı doğru çekerek çı-
kartınız.
3. Sokete yeni bir ampul takınız.
4. Mercek dişlerini iç lamba gövde-
sindeki çentiklere hizalayınız ve
merceği yerine oturtunuz.
Merceği, mercek tırnağını ve plas-
tik gövdeyi kirletmemeye ve hasar
vermemeye dikkat ediniz.Dış bakım
Aracın dışı ile ilgili genel uyarı
Bir kimyasal temizleyici veya cila kul-
lanırken etiketteki talimata uyulması
çok önemlidir. Etikette görülen tüm
dikkat ve uyarı talimatlarını okuyu-
nuz.
Boya bakımı
Yıkama
Aracınızın boyasını paslanma ve
bozulmaya karşı korumak için sık
sık, ayda en az bir kez ılık veya
soğuk su ile iyice yıkayınız.
Aracınızı arazide kullanıyorsanız,
her arazi yolculuğunun ardından da
yıkamalısınız. Toz, kir, çamur ve
diğer yabancı maddelerin temizlen-
mesine özellikle özen gösteriniz.
Kapıların alt kenarlarındaki ve marş-
piyellerdeki drenaj deliklerinin açık
ve temiz olmasına dikkat ediniz.
Böcekler, katran, ağaç öz suları, kuş
pislikleri, endüstriyel kirler ve benzeri
birikintiler hemen temizlenmezlerse
aracınızın boyasını bozabilirler.
NOT
İç lambalarda çalışmaya başla-
madan önce, ellerinizin yanma-
sını veya elektrik çarpmasını
önlemek için “OFF” düğmesine
basıldığından emin olunuz.
UYARI
nBagaj bölmesi lambası
nMakyaj aynası lambası (varsa)
OAD078047N
OAD075046
İÇ VE DIŞ BAKIM

7-74
Bakım
Derhal musluk suyu ile yıkamak bile
bazen bu kirleri tamamen temizle-
mek için yeterli olmayabilir.
Boyalı yüzeylerde kullanmaya uygun
hafif sabunlu su kullanılabilir.
Yıkadıktan sonra, ılık veya soğuk su
ile aracı iyice durulayınız. Boyanın
üstünde sabunlu suyu kurumaya
bırakmayınız.
• Sert sabunlar, kimyasal deter-
janlar veya sıcak su kullanmayı-
nız ve aracınızı sıcakken veya
güneş altında yıkamayınız.
• Aracınızın yan camlarını yıkar-
ken dikkatli olunuz. Özellikle,
yüksek basınçlı su kullanımında,
pencerelerden su sızabilir ve
içerisini ıslatabilir.
• Plastik kısımların ve lambaların
zarar görmesini önlemek için,
kimyasal çözücü veya kuvvetli
deterjanlar ile temizlemeyiniz.
Yüksek basınçlı yıkama
• Yüksek basınçlı yıkayıcılar kullanıl-
dığında, su püskürtme nozulunu
araçtan yeterli uzaklıkta "en az 30
cm" olmasına dikkat ediniz. Yeter-
siz mesafe veya aşırı basınç, bile-
şende hasara ya da suyun araç
içine girmesine yol açabilir.
• Kameraya, sensörlere veya yakın
bölgelerine yüksek basınçlı su püs-
kürtmeyiniz. Yüksek basınçlı su-
dan uygulanan şok nedeniyle cihaz
normal çalışmayabilir.
• Yıkama makinası su püskürtme
nozulunu körüklere (lastik ya da
plastik kapaklar) veya soketlere
yakın tutmayınız. Bunlar yüksek
basınçlı su ile temasa gelirse hasar
görebilir.• Motor bölümünün yüksek basın-
çlı su ile yıkanması burada yer
alan elektrik devrelerinin arıza
yapmasına neden olabilir.
• Suyun veya diğer sıvıların aracın
içindeki elektrikli/elektronik par-
çalarla temas etmesine asla izin
vermeyiniz, aksi halde bunlar
hasar görebilir.
NOT
NOT
Islak frenler
Yıkadıktan sonra, frenlerin su-
dan etkilenip etkilenmediklerini
görmek için, aracı yavaşça sü-
rerken frenleri kontrol ediniz.
Frenlerin performansı etkilenmiş-
se, yavaş bir hızla seyrederken
frenlere hafifçe basarak kuruma-
larını sağlayınız.
UYARI
OLMB073082
