Hyundai Genesis 2016 Betriebsanleitung (in German)

7-29
7
Wartung

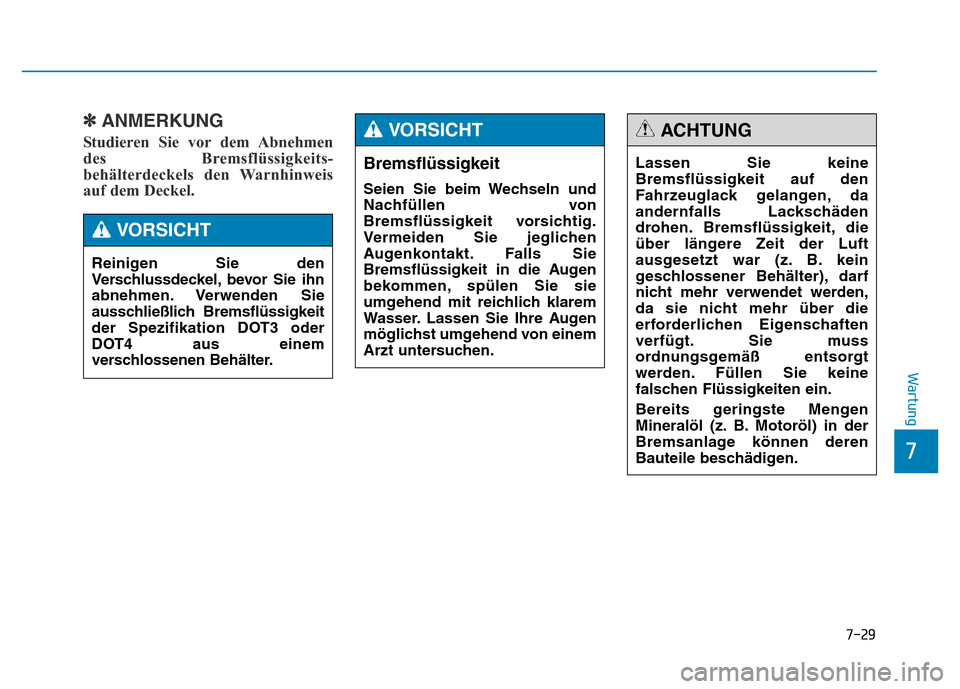

✽ANMERKUNG
Studieren Sie vor dem Abnehmen
des Bremsflüssigkeits-
behälterdeckels den Warnhinweis
auf dem Deckel.
Reinigen Sie den
Verschlussdeckel, bevor Sie ihn
abnehmen. Verwenden Sie
ausschließlich Bremsflüssigkeit
der Spezifikation DOT3 oder
DOT4 aus einem
verschlossenen Behälter.
VORSICHT
Bremsflüssigkeit
Seien Sie beim Wechseln und
Nachfüllen von
Bremsflüssigkeit vorsichtig.
Vermeiden Sie jeglichen
Augenkontakt. Falls Sie
Bremsflüssigkeit in die Augen
bekommen, spülen Sie sie
umgehend mit reichlich klarem
Wasser. Lassen Sie Ihre Augen
möglichst umgehend von einem
Arzt untersuchen.
VORSICHT
Lassen Sie keine
Bremsflüssigkeit auf den
Fahrzeuglack gelangen, da
andernfalls Lackschäden
drohen. Bremsflüssigkeit, die
über längere Zeit der Luft
ausgesetzt war (z. B. kein
geschlossener Behälter), darf
nicht mehr verwendet werden,
da sie nicht mehr über die
erforderlichen Eigenschaften
verfügt. Sie muss
ordnungsgemäß entsorgt
werden. Füllen Sie keine
falschen Flüssigkeiten ein.
Bereits geringste Mengen
Mineralöl (z. B. Motoröl) in der
Bremsanlage können deren
Bauteile beschädigen.
ACHTUNG

7-30
Wartung

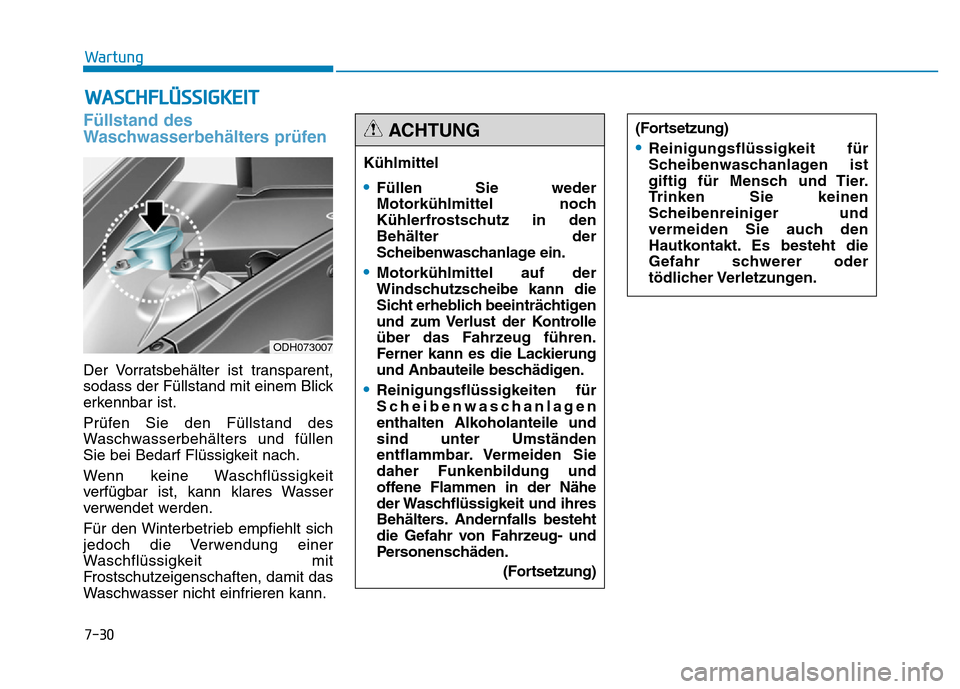

WASCHFLÜSSIGKEIT
Füllstand des
Waschwasserbehälters prüfen
Der Vorratsbehälter ist transparent,
sodass der Füllstand mit einem Blick
erkennbar ist.
Prüfen Sie den Füllstand des
Waschwasserbehälters und füllen
Sie bei Bedarf Flüssigkeit nach.
Wenn keine Waschflüssigkeit
verfügbar ist, kann klares Wasser
verwendet werden.
Für den Winterbetrieb empfiehlt sich
jedoch die Verwendung einer
Waschflüssigkeit mit
Frostschutzeigenschaften, damit das
Waschwasser nicht einfrieren kann.
ODH073007
Kühlmittel
•Füllen Sie weder
Motorkühlmittel noch
Kühlerfrostschutz in den
Behälter der
Scheibenwaschanlage ein.
•Motorkühlmittel auf der
Windschutzscheibe kann die
Sicht erheblich beeinträchtigen
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Ferner kann es die Lackierung
und Anbauteile beschädigen.
•Reinigungsflüssigkeiten für
Scheibenwaschanlagen
enthalten Alkoholanteile und
sind unter Umständen
entflammbar. Vermeiden Sie
daher Funkenbildung und
offene Flammen in der Nähe
der Waschflüssigkeit und ihres
Behälters. Andernfalls besteht
die Gefahr von Fahrzeug- und
Personenschäden.
(Fortsetzung)
ACHTUNG(Fortsetzung)
•Reinigungsflüssigkeit für
Scheibenwaschanlagen ist
giftig für Mensch und Tier.
Trinken Sie keinen
Scheibenreiniger und
vermeiden Sie auch den
Hautkontakt. Es besteht die
Gefahr schwerer oder
tödlicher Verletzungen.

7-31
7
Wartung

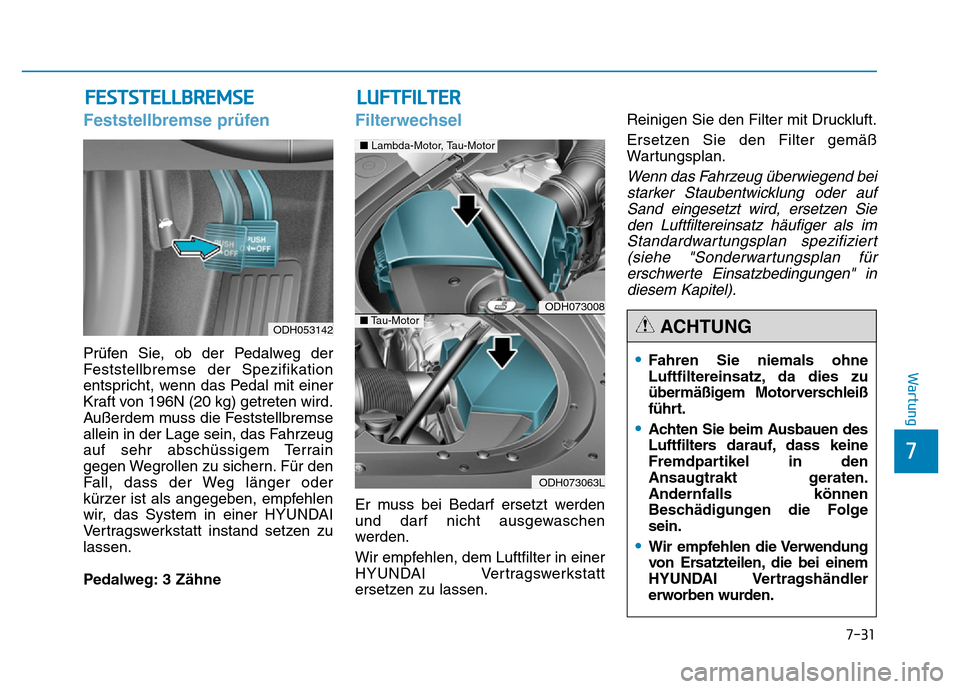

FESTSTELLBREMSE
Feststellbremse prüfen
Prüfen Sie, ob der Pedalweg der
Feststellbremse der Spezifikation
entspricht, wenn das Pedal mit einer
Kraft von 196N (20 kg) getreten wird.
Außerdem muss die Feststellbremse
allein in der Lage sein, das Fahrzeug
auf sehr abschüssigem Terrain
gegen Wegrollen zu sichern. Für den
Fall, dass der Weg länger oder
kürzer ist als angegeben, empfehlen
wir, das System in einer HYUNDAI
Vertragswerkstatt instand setzen zu
lassen.
Pedalweg: 3 Zähne
Filterwechsel
Er muss bei Bedarf ersetzt werden
und darf nicht ausgewaschen
werden.
Wir empfehlen, dem Luftfilter in einer
HYUNDAI Vertragswerkstatt
ersetzen zu lassen.Reinigen Sie den Filter mit Druckluft.
Ersetzen Sie den Filter gemäß
Wartungsplan.
Wenn das Fahrzeug überwiegend bei
starker Staubentwicklung oder auf
Sand eingesetzt wird, ersetzen Sie
den Luftfiltereinsatz häufiger als im
Standardwartungsplan spezifiziert
(siehe "Sonderwartungsplan für
erschwerte Einsatzbedingungen" in
diesem Kapitel).
ODH053142
LUFTFILTER
ODH073008
ODH073063L
■Lambda-Motor, Tau-Motor
■Tau-Motor
•Fahren Sie niemals ohne
Luftfiltereinsatz, da dies zu
übermäßigem Motorverschleiß
führt.
•Achten Sie beim Ausbauen des
Luftfilters darauf, dass keine
Fremdpartikel in den
Ansaugtrakt geraten.
Andernfalls können
Beschädigungen die Folge
sein.
•Wir empfehlen die Verwendung
von Ersatzteilen, die bei einem
HYUNDAI Vertragshändler
erworben wurden.
ACHTUNG

7-32
Wartung

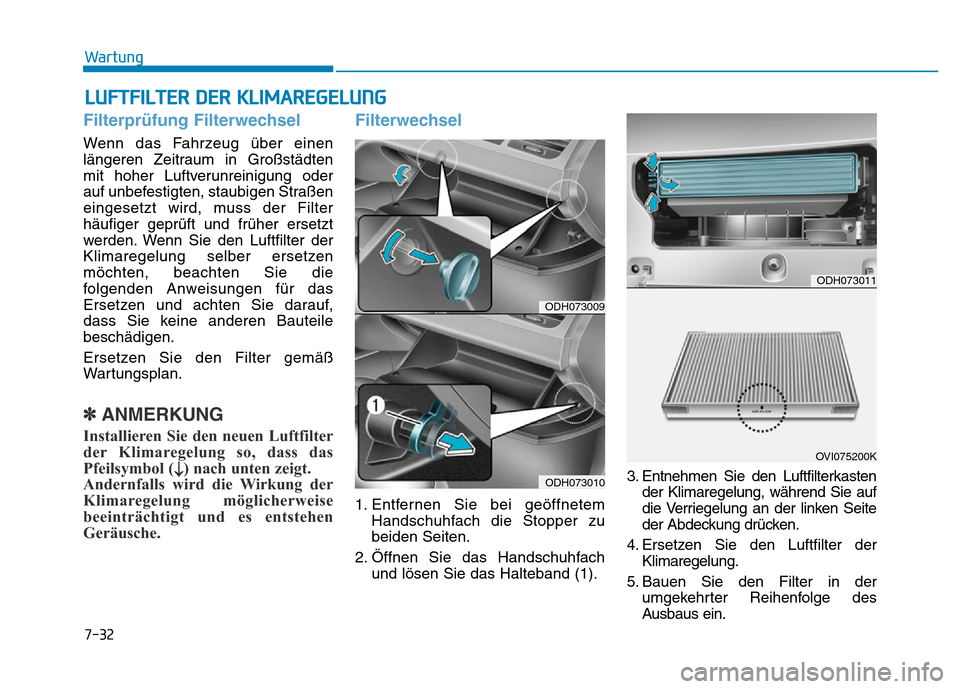

LUFTFILTER DER KLIMAREGELUNG
Filterprüfung Filterwechsel
Wenn das Fahrzeug über einen
längeren Zeitraum in Großstädten
mit hoher Luftverunreinigung oder
auf unbefestigten, staubigen Straßen
eingesetzt wird, muss der Filter
häufiger geprüft und früher ersetzt
werden. Wenn Sie den Luftfilter der
Klimaregelung selber ersetzen
möchten, beachten Sie die
folgenden Anweisungen für das
Ersetzen und achten Sie darauf,
dass Sie keine anderen Bauteile
beschädigen.
Ersetzen Sie den Filter gemäß
Wartungsplan.
✽ANMERKUNG
Installieren Sie den neuen Luftfilter
der Klimaregelung so, dass das
Pfeilsymbol (
↓) nach unten zeigt.
Andernfalls wird die Wirkung der
Klimaregelung m

7-33
7
Wartung

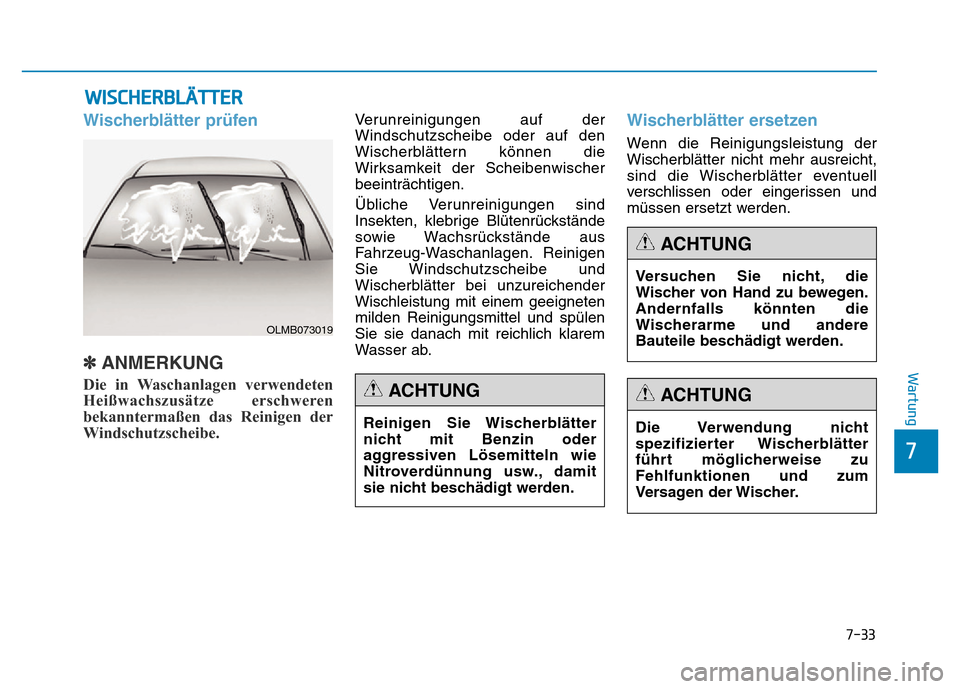

WISCHERBLÄTTER
Wischerblätter prüfen
✽ANMERKUNG
Die in Waschanlagen verwendeten
Heißwachszusätze erschweren
bekanntermaßen das Reinigen der
Windschutzscheibe.
Verunreinigungen auf der
Windschutzscheibe oder auf den
Wischerblättern können die
Wirksamkeit der Scheibenwischer
beeinträchtigen.
Übliche Verunreinigungen sind
Insekten, klebrige Blütenrückstände
sowie Wachsrückstände aus
Fahrzeug-Waschanlagen. Reinigen
Sie Windschutzscheibe und
Wischerblätter bei unzureichender
Wischleistung mit einem geeigneten
milden Reinigungsmittel und spülen
Sie sie danach mit reichlich klarem
Wasser ab.Wischerblätter ersetzen
Wenn die Reinigungsleistung der
Wischerblätter nicht mehr ausreicht,
sind die Wischerblätter eventuell
verschlissen oder eingerissen und
müssen ersetzt werden.
OLMB073019
Reinigen Sie Wischerblätter
nicht mit Benzin oder
aggressiven Lösemitteln wie
Nitroverdünnung usw., damit
sie nicht beschädigt werden.
ACHTUNG
Versuchen Sie nicht, die
Wischer von Hand zu bewegen.
Andernfalls könnten die
Wischerarme und andere
Bauteile beschädigt werden.
ACHTUNG
Die Verwendung nicht
spezifizierter Wischerblätter
führt möglicherweise zu
Fehlfunktionen und zum
Versagen der Wischer.
ACHTUNG

7-34
Wartung

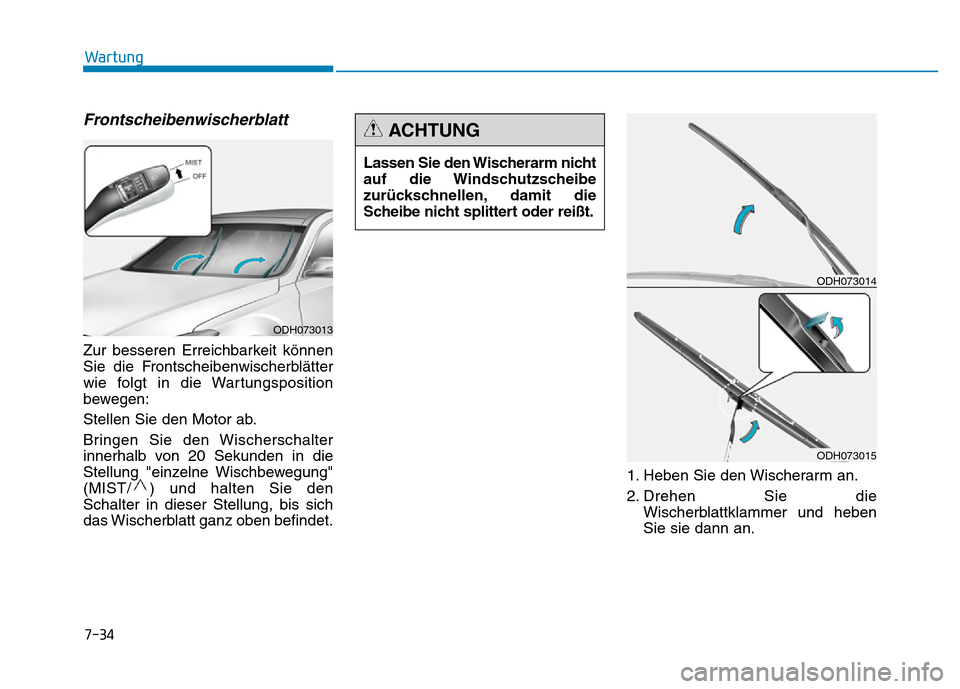

Frontscheibenwischerblatt
Zur besseren Erreichbarkeit können
Sie die Frontscheibenwischerblätter
wie folgt in die Wartungsposition
bewegen:
Stellen Sie den Motor ab.
Bringen Sie den Wischerschalter
innerhalb von 20 Sekunden in die
Stellung "einzelne Wischbewegung"
(MIST/ ) und halten Sie den
Schalter in dieser Stellung, bis sich
das Wischerblatt ganz oben befindet.1. Heben Sie den Wischerarm an.
2. Drehen Sie die
Wischerblattklammer und heben
Sie sie dann an.
Lassen Sie den Wischerarm nicht
auf die Windschutzscheibe
zurückschnellen, damit die
Scheibe nicht splittert oder reißt.
ACHTUNG
ODH073013
ODH073015
ODH073014

7-35
7
Wartung

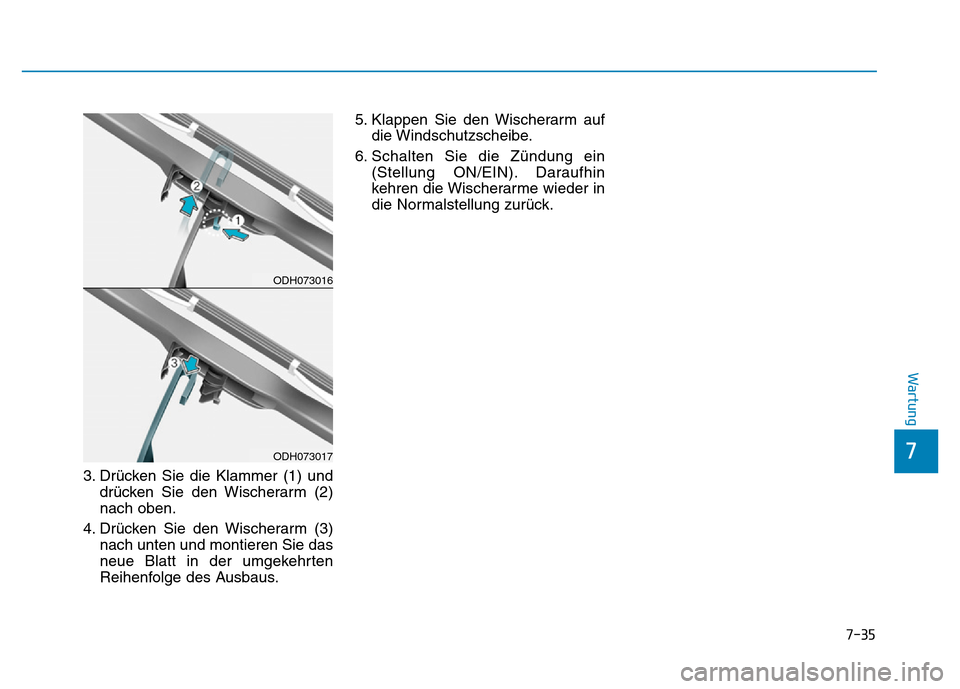

3. Drücken Sie die Klammer (1) und
drücken Sie den Wischerarm (2)
nach oben.
4. Drücken Sie den Wischerarm (3)
nach unten und montieren Sie das
neue Blatt in der umgekehrten
Reihenfolge des Ausbaus.5. Klappen Sie den Wischerarm auf
die Windschutzscheibe.
6. Schalten Sie die Zündung ein
(Stellung ON/EIN). Daraufhin
kehren die Wischerarme wieder in
die Normalstellung zurück.
ODH073016
ODH073017

7-36
Wartung

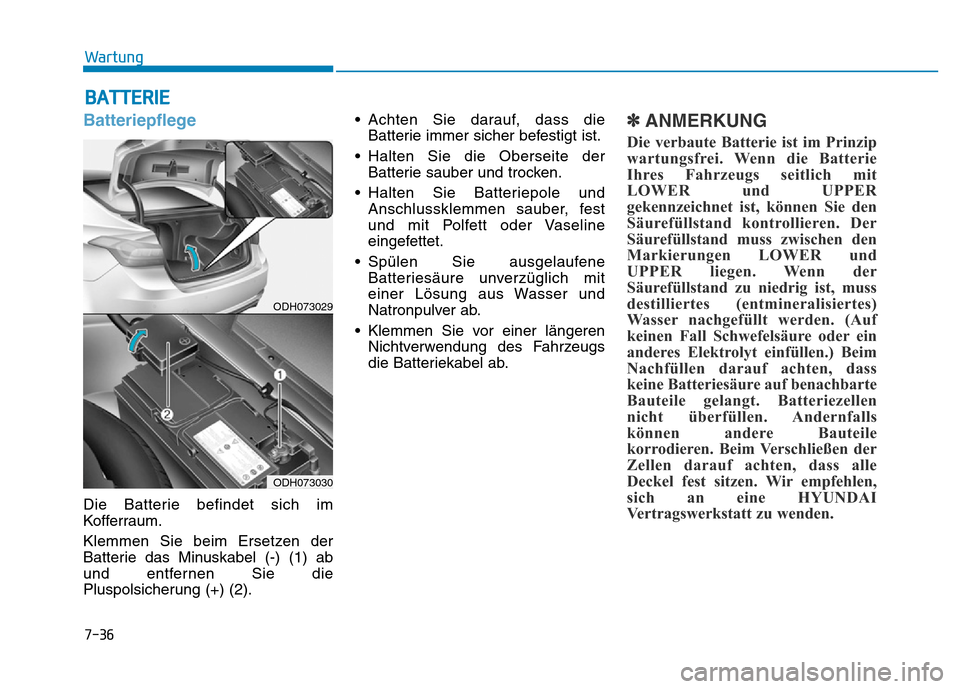

BATTERIE
Batteriepflege
Die Batterie befindet sich im
Kofferraum.
Klemmen Sie beim Ersetzen der
Batterie das Minuskabel (-) (1) ab
und entfernen Sie die
Pluspolsicherung (+) (2).• Achten Sie darauf, dass die
Batterie immer sicher befestigt ist.
• Halten Sie die Oberseite der
Batterie sauber und trocken.
• Halten Sie Batteriepole und
Anschlussklemmen sauber, fest
und mit Polfett oder Vaseline
eingefettet.
• Spülen Sie ausgelaufene
Batteriesäure unverzüglich mit
einer Lösung aus Wasser und
Natronpulver ab.
• Klemmen Sie vor einer längeren
Nichtverwendung des Fahrzeugs
die Batteriekabel ab.
✽ANMERKUNG
Die verbaute Batterie ist im Prinzip
wartungsfrei. Wenn die Batterie
Ihres Fahrzeugs seitlich mit
LOWER und UPPER
gekennzeichnet ist, können Sie den
Säurefüllstand kontrollieren. Der
Säurefüllstand muss zwischen den
Markierungen LOWER und
UPPER liegen. Wenn der
Säurefüllstand zu niedrig ist, muss
destilliertes (entmineralisiertes)
Wasser nachgefüllt werden. (Auf
keinen Fall Schwefelsäure oder ein
anderes Elektrolyt einfüllen.) Beim
Nachfüllen darauf achten, dass
keine Batteriesäure auf benachbarte
Bauteile gelangt. Batteriezellen
nicht überfüllen. Andernfalls
können andere Bauteile
korrodieren. Beim Verschließen der
Zellen darauf achten, dass alle
Deckel fest sitzen. Wir empfehlen,
sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
ODH073029
ODH073030

7-37
7
Wartung
(Fortsetzung)

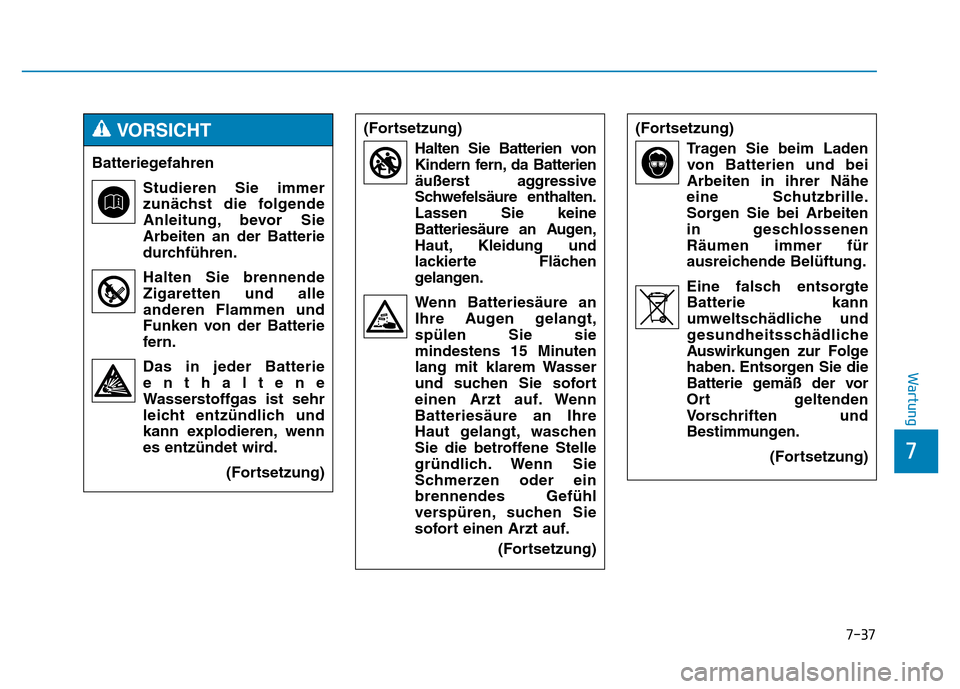

Halten Sie Batterien von
Kindern fern, da Batterien
äußerst aggressive
Schwefelsäure enthalten.
Lassen Sie keine
Batteriesäure an Augen,
Haut, Kleidung und
lackierte Flächen
gelangen.
Wenn Batteriesäure an
Ihre Augen gelangt,
spülen Sie sie
mindestens 15 Minuten
lang mit klarem Wasser
und suchen Sie sofort
einen Arzt auf. Wenn
Batteriesäure an Ihre
Haut gelangt, waschen
Sie die betroffene Stelle
gründlich. Wenn Sie
Schmerzen oder ein
brennendes Gefühl
verspüren, suchen Sie
sofort einen Arzt auf.
(Fortsetzung)(Fortsetzung)
Tragen Sie beim Laden
von Batterien und bei
Arbeiten in ihrer Nähe
eine Schutzbrille.
Sorgen Sie bei Arbeiten
in geschlossenen
Räumen immer für
ausreichende Belüftung.
Eine falsch entsorgte
Batterie kann
umweltschädliche und
gesundheitsschädliche
Auswirkungen zur Folge
haben. Entsorgen Sie die
Batterie gemäß der vor
Ort geltenden
Vorschriften und
Bestimmungen.
(Fortsetzung)
Batteriegefahren
Studieren Sie immer
zunächst die folgende
Anleitung, bevor Sie
Arbeiten an der Batterie
durchführen.
Halten Sie brennende
Zigaretten und alle
anderen Flammen und
Funken von der Batterie
fern.
Das in jeder Batterie
enthaltene
Wasserstoffgas ist sehr
leicht entzündlich und
kann explodieren, wenn
es entzündet wird.
(Fortsetzung)
VORSICHT

7-38
Wartung

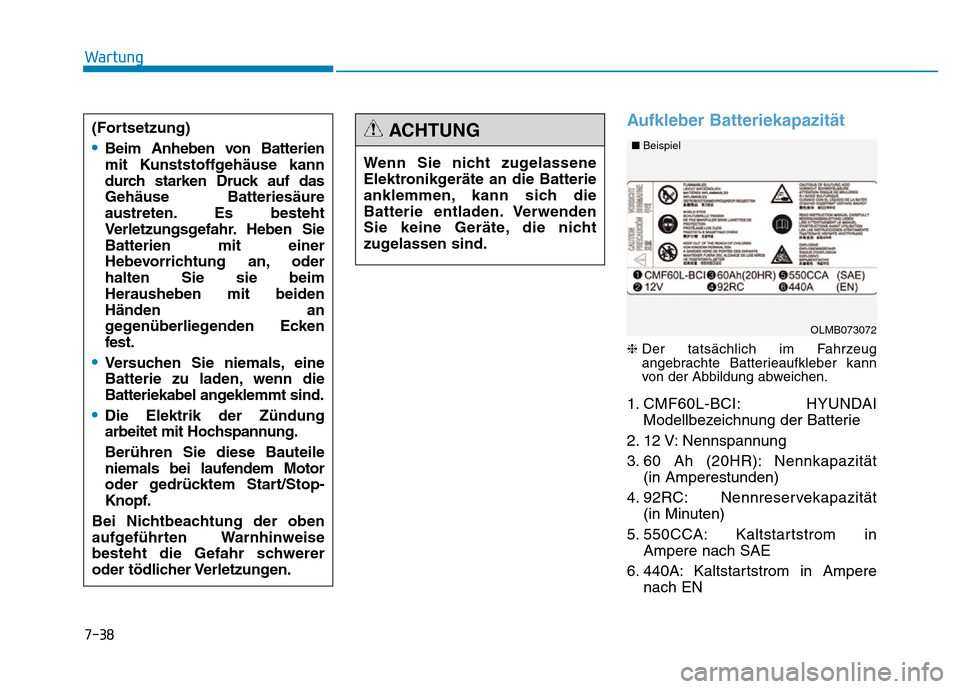

Aufkleber Batteriekapazität
❈Der tatsächlich im Fahrzeug
angebrachte Batterieaufkleber kann
von der Abbildung abweichen.
1. CMF60L-BCI: HYUNDAI
Modellbezeichnung der Batterie
2. 12 V: Nennspannung
3. 60 Ah (20HR): Nennkapazität
(in Amperestunden)
4. 92RC: Nennreservekapazität
(in Minuten)
5. 550CCA: Kaltstartstrom in
Ampere nach SAE
6. 440A: Kaltstartstrom in Ampere
nach EN (Fortsetzung)
•Beim Anheben von Batterien
mit Kunststoffgehäuse kann
durch starken Druck auf das
Gehäuse Batteriesäure
austreten. Es besteht
Verletzungsgefahr. Heben Sie
Batterien mit einer
Hebevorrichtung an, oder
halten Sie sie beim
Herausheben mit beiden
Händen an
gegenüberliegenden Ecken
fest.
•Versuchen Sie niemals, eine
Batterie zu laden, wenn die
Batteriekabel angeklemmt sind.
•Die Elektrik der Zündung
arbeitet mit Hochspannung.
Berühren Sie diese Bauteile
niemals bei laufendem Motor
oder gedrücktem Start/Stop-
Knopf.
Bei Nichtbeachtung der oben
aufgeführten Warnhinweise
besteht die Gefahr schwerer
oder tödlicher Verletzungen.
Wenn Sie nicht zugelassene
Elektronikgeräte an die Batterie
anklemmen, kann sich die
Batterie entladen. Verwenden
Sie keine Geräte, die nicht
zugelassen sind.
ACHTUNG
OLMB073072 ■Beispiel
