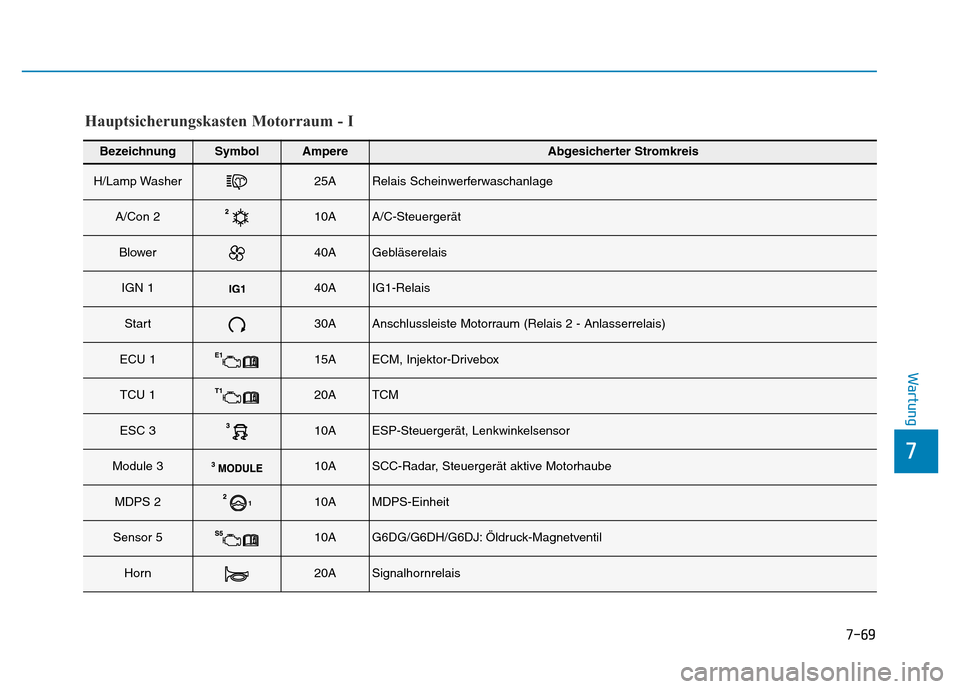

BezeichnungSymbolAmpereAbgesicherter Stromkreis
H/Lamp Washer25ARelais Scheinwerferwaschanlage
A/Con 210AA/C-Steuergerät
Blower40AGebläserelais
IGN 140AIG1-Relais
Start30AAnschlussleiste Motorraum (Relais 2 - Anlasserrelais)
ECU 115AECM, Injektor-Drivebox
TCU 120ATCM
ESC 310AESP-Steuergerät, Lenkwinkelsensor
Module 310ASCC-Radar, Steuergerät aktive Motorhaube
MDPS 210AMDPS-Einheit
Sensor 510AG6DG/G6DH/G6DJ: Öldruck-Magnetventil
Horn20ASignalhornrelais
Hauptsicherungskasten Motorraum - I

7-70
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
ECU 210AECM, Injektor-Drivebox, Generator (G8BE)
TCU 215ATCM, Fahrstufenschalter, Steuergerät Allradantrieb (G6DG/G6DH/G6DJ)
EPB 215ASteuergerät elektrische Feststellbremse
EPB 115ASteuergerät elektrische Feststellbremse
ACC40AACC-Relais
Hauptsicherungskasten Motorraum - I

7-71
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
ALT200AGenerator, Mehrfachsicherung (BATT) - F12/F13/F14/F15, Sicherung -
F19/F20/F21/F22/F23
B+160AIGPM (Sicherung - F16/F42, Leckstrom-Abschaltvorrichtung (Sicherung -
F2/F9/F10/F17/F35), IPS 1)
B+360AIGPM (Sicherung - F11/F18/F30/F36, IPS 2/IPS 3/IPS 5/IPS 7)
B+460AIGPM (Sicherung - F24/F29, IPS 4/IPS 6)
B+660AMetallkernblock (PCB 1 Sicherung - F40/F41/F42)
B+780AMetallkernblock (PCB 2 Sicherung - F65/F68/F69/F71)
B+260AIGPM (Sicherung - F1/F8/F15/F22/F28/F33/F39/F40/F45/F46)
Cooling Fan70ARelais 1 (Kühlerlüfterrelais)
B+580AMetallkernblock (PCB 1 Sicherung - F52/F53/F54/F55)
MDPS125AMDPS-Einheit
Back-Up
Lamp10ATCM, Fahrstufenschalter, Kombirückleuchte (IN) L/R, Elektrochromatischer Rückspiegel,
AVN-Bedienteil
Rear
Power Seat30ARelaiskasten elektrisch verstellbarer Rücksitz
Hauptsicherungskasten Motorraum - II (Linkslenker)

7-72
Wartung

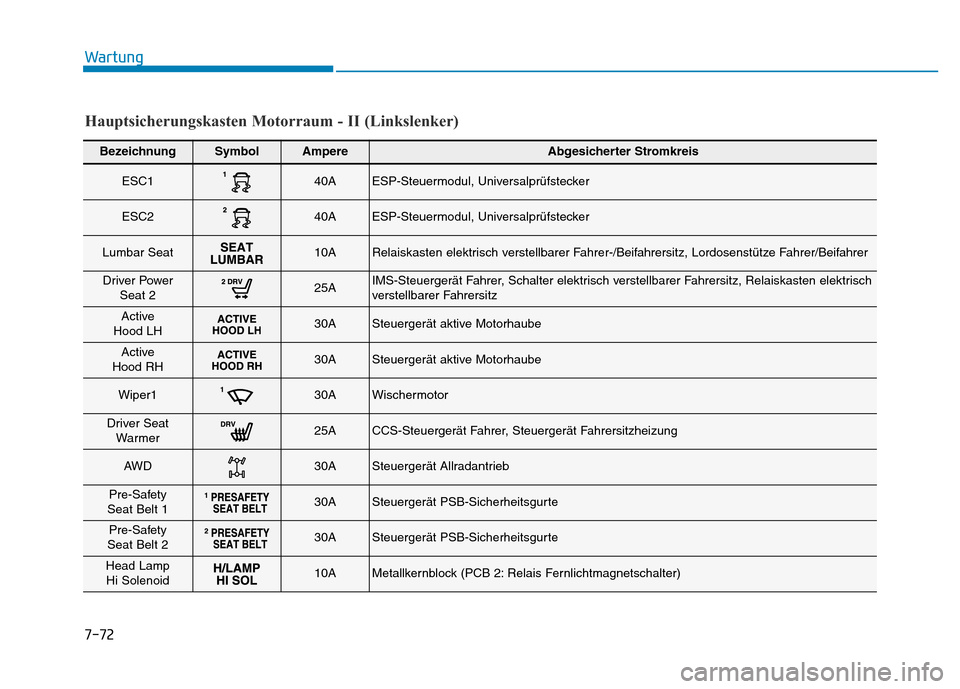

BezeichnungSymbolAmpereAbgesicherter Stromkreis
ESC140AESP-Steuermodul, Universalprüfstecker
ESC240AESP-Steuermodul, Universalprüfstecker
Lumbar Seat10ARelaiskasten elektrisch verstellbarer Fahrer-/Beifahrersitz, Lordosenstütze Fahrer/Beifahrer
Driver Power
Seat 225AIMS-Steuergerät Fahrer, Schalter elektrisch verstellbarer Fahrersitz, Relaiskasten elektrisch
verstellbarer Fahrersitz
Active
Hood LH30ASteuergerät aktive Motorhaube
Active
Hood RH30ASteuergerät aktive Motorhaube
Wiper130AWischermotor
Driver Seat
Warmer25ACCS-Steuergerät Fahrer, Steuergerät Fahrersitzheizung
AWD30ASteuergerät Allradantrieb
Pre-Safety
Seat Belt 130ASteuergerät PSB-Sicherheitsgurte
Pre-Safety
Seat Belt 230ASteuergerät PSB-Sicherheitsgurte
Head Lamp
Hi Solenoid10AMetallkernblock (PCB 2: Relais Fernlichtmagnetschalter)
Hauptsicherungskasten Motorraum - II (Linkslenker)

7-73
7
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis

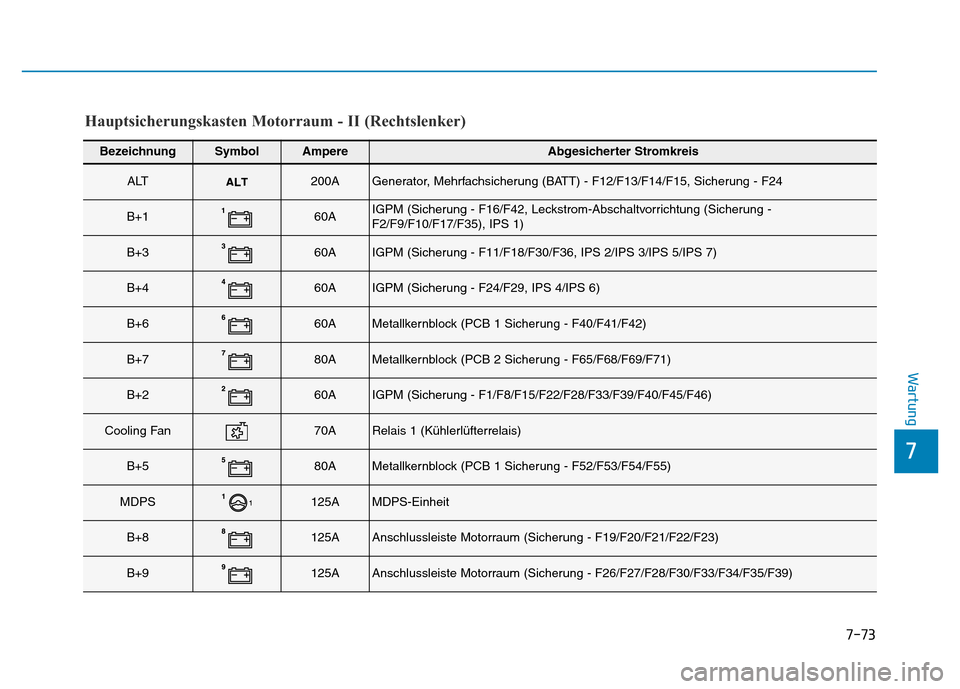

ALT200AGenerator, Mehrfachsicherung (BATT) - F12/F13/F14/F15, Sicherung - F24
B+160AIGPM (Sicherung - F16/F42, Leckstrom-Abschaltvorrichtung (Sicherung -
F2/F9/F10/F17/F35), IPS 1)
B+360AIGPM (Sicherung - F11/F18/F30/F36, IPS 2/IPS 3/IPS 5/IPS 7)
B+460AIGPM (Sicherung - F24/F29, IPS 4/IPS 6)
B+660AMetallkernblock (PCB 1 Sicherung - F40/F41/F42)
B+780AMetallkernblock (PCB 2 Sicherung - F65/F68/F69/F71)
B+260AIGPM (Sicherung - F1/F8/F15/F22/F28/F33/F39/F40/F45/F46)
Cooling Fan70ARelais 1 (Kühlerlüfterrelais)
B+580AMetallkernblock (PCB 1 Sicherung - F52/F53/F54/F55)
MDPS125AMDPS-Einheit
B+8125AAnschlussleiste Motorraum (Sicherung - F19/F20/F21/F22/F23)
B+9125AAnschlussleiste Motorraum (Sicherung - F26/F27/F28/F30/F33/F34/F35/F39)
Hauptsicherungskasten Motorraum - II (Rechtslenker)

7-74
Wartung

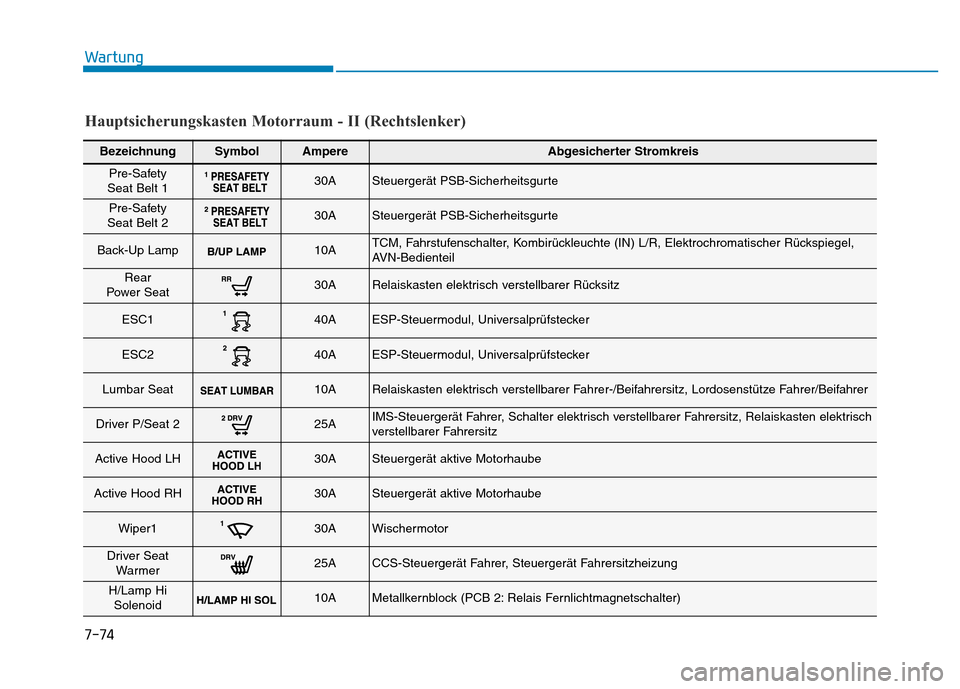

BezeichnungSymbolAmpereAbgesicherter Stromkreis
Pre-Safety
Seat Belt 130ASteuergerät PSB-Sicherheitsgurte
Pre-Safety
Seat Belt 230ASteuergerät PSB-Sicherheitsgurte
Back-Up Lamp10ATCM, Fahrstufenschalter, Kombirückleuchte (IN) L/R, Elektrochromatischer Rückspiegel,
AVN-Bedienteil
Rear
Power Seat30ARelaiskasten elektrisch verstellbarer Rücksitz
ESC140AESP-Steuermodul, Universalprüfstecker
ESC240AESP-Steuermodul, Universalprüfstecker
Lumbar Seat10ARelaiskasten elektrisch verstellbarer Fahrer-/Beifahrersitz, Lordosenstütze Fahrer/Beifahrer
Driver P/Seat 225AIMS-Steuergerät Fahrer, Schalter elektrisch verstellbarer Fahrersitz, Relaiskasten elektrisch
verstellbarer Fahrersitz
Active Hood LH30ASteuergerät aktive Motorhaube
Active Hood RH30ASteuergerät aktive Motorhaube
Wiper130AWischermotor
Driver Seat
Warmer25ACCS-Steuergerät Fahrer, Steuergerät Fahrersitzheizung
H/Lamp Hi
Solenoid10AMetallkernblock (PCB 2: Relais Fernlichtmagnetschalter)
Hauptsicherungskasten Motorraum - II (Rechtslenker)

7-75
7

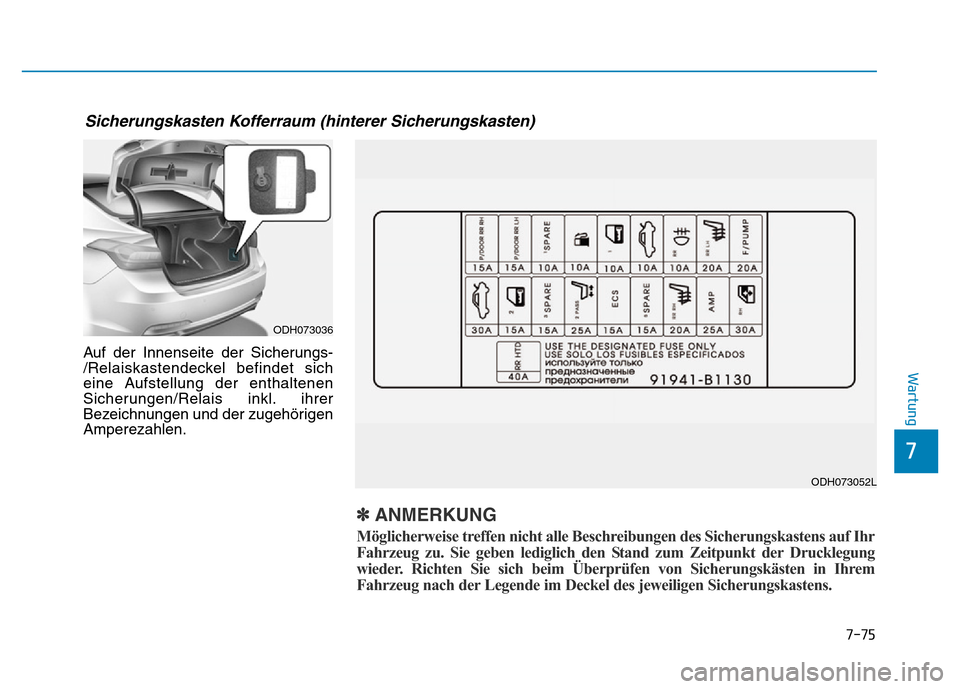

WartungAuf der Innenseite der Sicherungs-
/Relaiskastendeckel befindet sich
eine Aufstellung der enthaltenen
Sicherungen/Relais inkl. ihrer
Bezeichnungen und der zugehörigen
Amperezahlen.
ODH073052L
ODH073036
Sicherungskasten Kofferraum (hinterer Sicherungskasten)
✽ANMERKUNG
Möglicherweise treffen nicht alle Beschreibungen des Sicherungskastens auf Ihr
Fahrzeug zu. Sie geben lediglich den Stand zum Zeitpunkt der Drucklegung
wieder. Richten Sie sich beim Überprüfen von Sicherungskästen in Ihrem
Fahrzeug nach der Legende im Deckel des jeweiligen Sicherungskastens.

7-76
Wartung
BezeichnungSymbolAmpereAbgesicherter Stromkreis
Trunk Lid30ASteuergerät Kofferraumdeckel
Rear Power
Door RH15ATürschloss HR
Door Lock 215ASteuergerät Beifahrertür
Rear Power
Door LH15ATürschloss HL
SPARE 315AErsatzsicherung
SPARE 110AErsatzsicherung
Passenger
Power Seat25ARelaiskasten elektrisch verstellbarer Beifahrersitz
Fuel Lid10ARelais "Tankklappe öffnen", Pralltafelschalter
ECS15AECS-Einheit
Door Lock 110ASteuergerät Fahrertür
SPARE 515AErsatzsicherung
Trunk Lid10ARelais Kofferraumdeckel, Akustiksignalgeber Kofferraumdeckel mit Servounterstützung
Rear Seat
Warmer RH20A6:4-Ausführung: CCS-Steuergerät HR, Bank: Steuergerät Sitzheizung HR
Sicherungskasten Kofferraum (hinterer Sicherungskasten)

7-77
7
Wartung

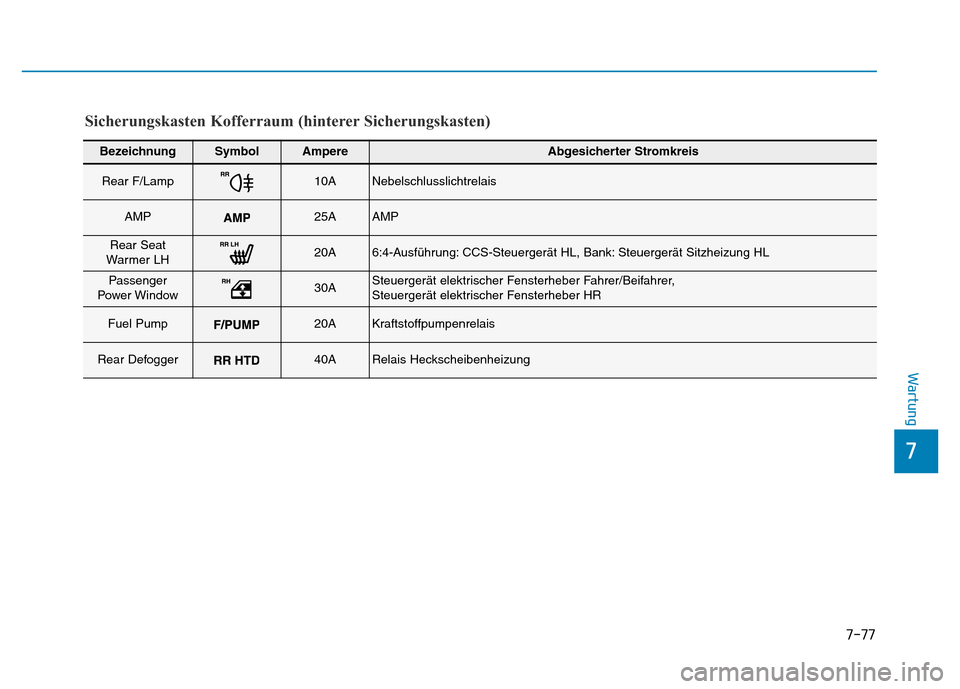

BezeichnungSymbolAmpereAbgesicherter Stromkreis
Rear F/Lamp10ANebelschlusslichtrelais
AMP25AAMP
Rear Seat
Warmer LH20A6:4-Ausführung: CCS-Steuergerät HL, Bank: Steuergerät Sitzheizung HL
Passenger
Power Window30ASteuergerät elektrischer Fensterheber Fahrer/Beifahrer,
Steuergerät elektrischer Fensterheber HR
Fuel Pump20AKraftstoffpumpenrelais
Rear Defogger40ARelais Heckscheibenheizung
Sicherungskasten Kofferraum (hinterer Sicherungskasten)

7-78
Wartung
Auf der Innenseite der Sicherungs-
/Relaiskastendeckel befindet sich
eine Aufstellung der enthaltenen
Sicherungen/Relais inkl. ihrer
Bezeichnungen und der zugehörigen
Amperezahlen.
✽ANMERKUNG
Möglicherweise treffen nicht alle
Beschreibungen des
Sicherungskastens auf Ihr Fahrzeug
zu. Sie geben lediglich den Stand zum
Zeitpunkt der Drucklegung wieder.
Richten Sie sich beim Überprüfen von
Sicherungskästen in Ihrem Fahrzeug
nach der Legende im Deckel des
jeweiligen Sicherungskastens.
ODH073038L
• Batteriebox-Sicherungskasten
ODH073037
Sicherungskasten Kofferraum (Batteriebox-Sicherungskasten)
