Ausstattung Ihres Fahrzeugs

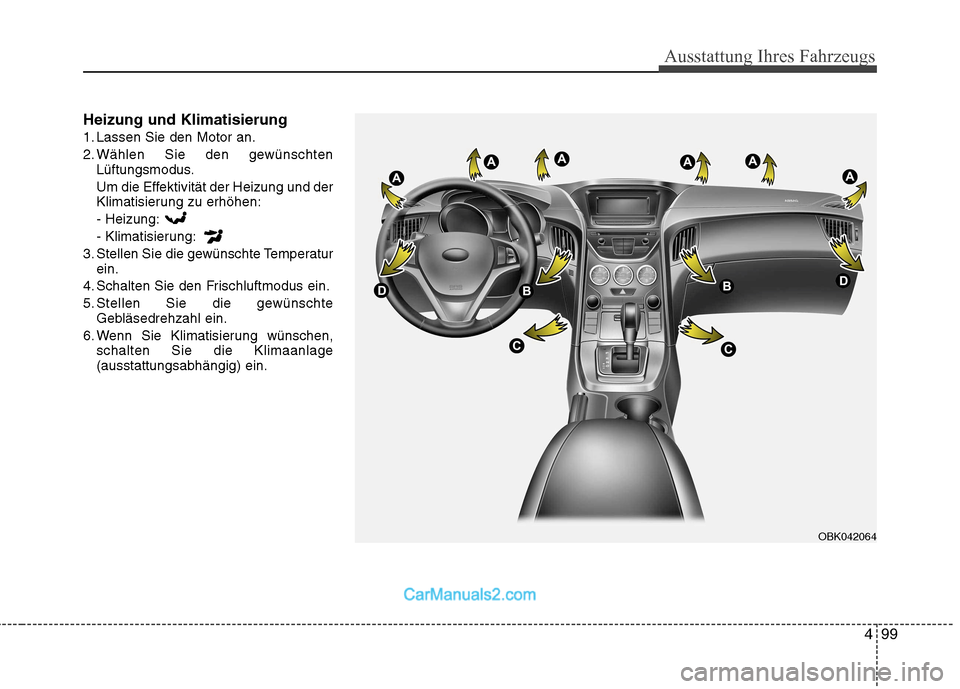

Heizung und Klimatisierung
1. Lassen Sie den Motor an.
2. Wählen Sie den gewünschtenLüftungsmodus.
Um die Effektivität der Heizung und der
Klimatisierung zu erhöhen: - Heizung:
- Klimatisierung:
3. Stellen Sie die gewünschte Temperatur ein.
4. Schalten Sie den Frischluftmodus ein.
5. Stellen Sie die gewünschte Gebläsedrehzahl ein.
6. Wenn Sie Klimatisierung wünschen, schalten Sie die Klimaanlage (ausstattungsabhängig) ein.
OBK042064

Ausstattung Ihres Fahrzeugs
100
4

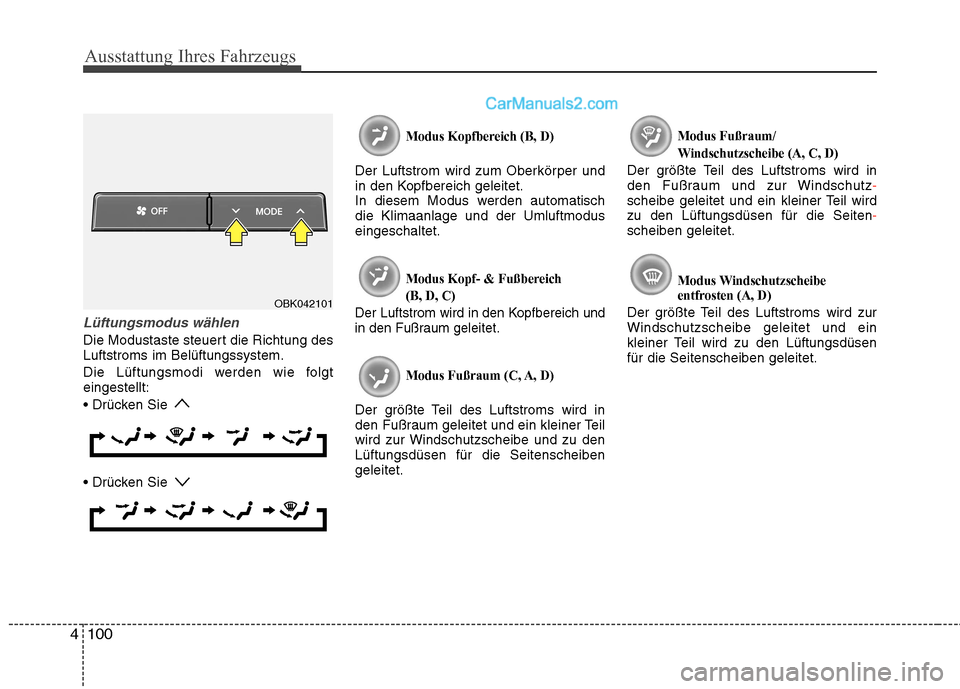

Lüftungsmodus wählen
Die Modustaste steuert die Richtung des Luftstroms im Belüftungssystem.
Die Lüftungsmodi werden wie folgt eingestellt:


Modus Kopfbereich (B, D)
Der Luftstrom wird zum Oberkörper und
in den Kopfbereich geleitet.
In diesem Modus werden automatischdie Klimaanlage und der Umluftmoduseingeschaltet.
Modus Kopf- & Fußbereich (B, D, C)
Der Luftstrom wird in den Kopfbereich und
in den Fußraum geleitet.
Modus Fußraum (C, A, D)
Der größte Teil des Luftstroms wird in
den Fußraum geleitet und ein kleiner Teil
wird zur Windschutzscheibe und zu denLüftungsdüsen für die Seitenscheibengeleitet.
Modus Fußraum/
Windschutzscheibe (A, C, D)
Der größte Teil des Luftstroms wird in
den Fußraum und zur Windschutz-scheibe geleitet und ein kleiner Teil wird zu den Lüftungsdüsen für die Seiten-scheiben geleitet.
Modus Windschutzscheibe
entfrosten (A, D)
Der größte Teil des Luftstroms wird zurWindschutzscheibe geleitet und ein
kleiner Teil wird zu den Lüftungsdüsenfür die Seitenscheiben geleitet.OBK042101

4101
Ausstattung Ihres Fahrzeugs

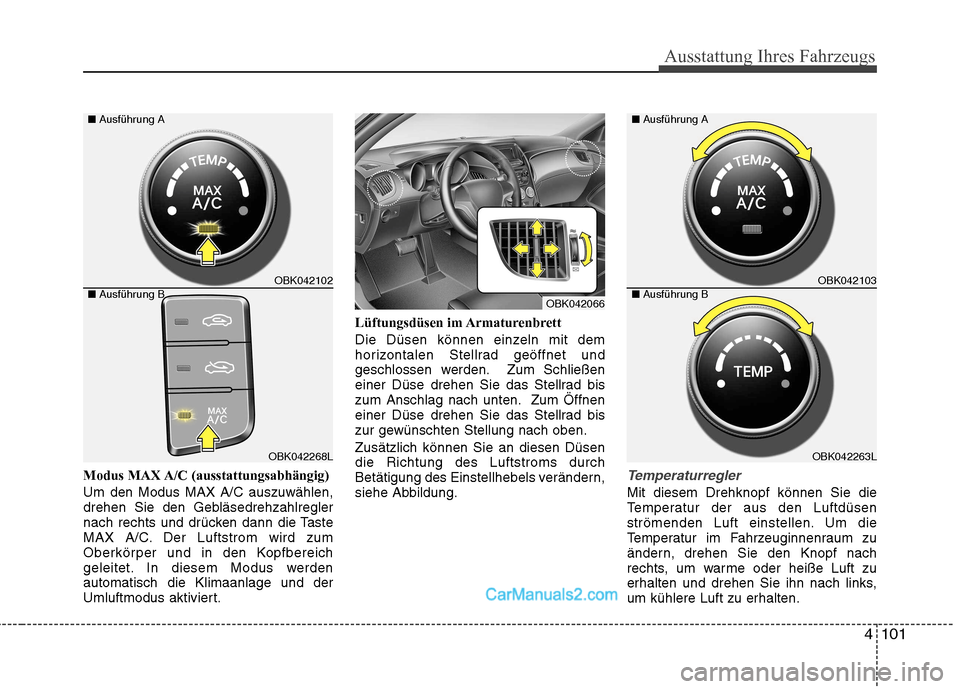

Modus MAX A/C (ausstattungsabhängig) Um den Modus MAX A/C auszuwählen,
drehen Sie den Gebläsedrehzahlregler
nach rechts und drücken dann die Taste
MAX A/C. Der Luftstrom wird zum
Oberkörper und in den Kopfbereich
geleitet. In diesem Modus werdenautomatisch die Klimaanlage und der
Umluftmodus aktiviert.Lüftungsdüsen im Armaturenbrett
Die Düsen können einzeln mit dem
horizontalen Stellrad geöffnet und
geschlossen werden. Zum Schließen
einer Düse drehen Sie das Stellrad bis
zum Anschlag nach unten. Zum Öffnen
einer Düse drehen Sie das Stellrad bis
zur gewünschten Stellung nach oben. Zusätzlich können Sie an diesen Düsen die Richtung des Luftstroms durch
Betätigung des Einstellhebels verändern,
siehe Abbildung.Temperaturregler
Mit diesem Drehknopf können Sie die
Temperatur der aus den Luftdüsen
strömenden Luft einstellen. Um die
Temperatur im Fahrzeuginnenraum zu
ändern, drehen Sie den Knopf nach
rechts, um warme oder heiße Luft zu
erhalten und drehen Sie ihn nach links,um kühlere Luft zu erhalten.
OBK042066
OBK042102
OBK042268L
■
Ausführung A
■ Ausführung B
OBK042103
OBK042263L
■
Ausführung A
■ Ausführung B

Ausstattung Ihres Fahrzeugs
102
4
Umschalten der Temperatureinheit
Sie können wie folgt zwischen der
Temperaturanzeige in Celsius und
Fahrenheit umschalten:
Drücken Sie bei gedrückter Taste OFF
mindestens vier Sekunden lang die Taste
AUTO. Daraufhin wechselt die Anzeige
des Displays von Celsius zu Fahrenheit
bzw. von Fahrenheit zu Celsius.
Wenn die Batterie entladen oder
abgeklemmt war, führt das
Temperaturdisplay ein Reset durch.
Danach wird die Temperatur in Grad
Celsius angezeigt.
Frischluft-/Umluftschaltung
Die Lufteinlassregelung wird verwendet,
um zwischen der Zufuhr von
Umgebungsluft (Frischluft) und der
Umwälzung der im Fahrzeugbefindlichen Luft (Umluft) zu wählen.
Drücken Sie Taste, um den Luftmodus zu
ändern. Umluftmodus
Bei aktiviertemUmluftmodus leuchtet die
Kontrollleuchte im Schalter
auf.
Im Umluftmodus wird die im Fahrzeuginnenraum
befindliche Luft vomHeizungssystem angesaugt
und entsprechend der
Temperatureinstellung
erwärmt oder gekühlt.
Frischluftmodus Bei eingeschaltetem
Frischluftmodus (Außenluft)
leuchtet die Kontrollleuchte im
Schalter auf.
Im Frischluftmodus wird Luft
von außen in das Fahrzeug
geführt und entsprechend der.
Temperatureinstellung
erwärmt oder gekühlt.
✽✽ANMERKUNG
Bitte beachten Sie unbedingt, dass bei
längerem Betrieb des Umluftmodus die
Windschutzscheibe und die Seiten
-scheiben beschlagen können und dass die Luftqualität im Fahrzeuginnen-raum abnimmt.
OBK042104

4103
Ausstattung Ihres Fahrzeugs
Weiterhin entsteht bei längerem Betrieb
der Klimaanlage im Umluftmodus
extrem trockene Luft im Fahrzeug
-innenraum.
Gebläsedrehzahlregler
Das Gebläse kann nur bei eingeschalteter Zündung bedient
werden.Mit diesem Drehknopf können Sie die
Gebläsedrehzahl einstellen, um den ausden Luftdüsen strömenden Luftstrom zu
regulieren. Um die Gebläsedrehzahleinzustellen, drehen Sie den Knopf nach
rechts, um die Gebläsedrehzahl zu
erhöhen oder nach links, um die
Drehzahl zu verringern.
Zum Abstellen des Gebläses drücken
Sie die Taste OFF.
VORSICHT
Wenn die Klimatisierung über einen längeren Zeitraum im
Umluftmodus stattfindet, kann
dies zu erhöhter Luftfeuchtigkeit
im Fahrzeuginnenraum führen.
Dadurch können die Scheiben
beschlagen und die Sicht kann
behindert werden.
Schlafen Sie nicht bei eingeschal
-teter Klimaanlage oder Heizung in
einem Fahrzeug. Dies könnte
aufgrund von Sauerstoffmangelund/oder dem Absinken der Kör
-pertemperatur zu schweren Ge-sundheitsschäden oder zum Tod führen.
Lang andauernder Betrieb des Klimasystems im Umluftmodus
kann zu Müdigkeit, Schläfrigkeit
und zum Verlust der Kontrolle
über das Fahrzeug führen.
Fahren Sie so viel wie möglich im
Frischluftmodus, damit Luft von
außen zugeführt wird.
OBK042105
OBK042264L
■
Ausführung A
■ Ausführung B

Ausstattung Ihres Fahrzeugs
104
4

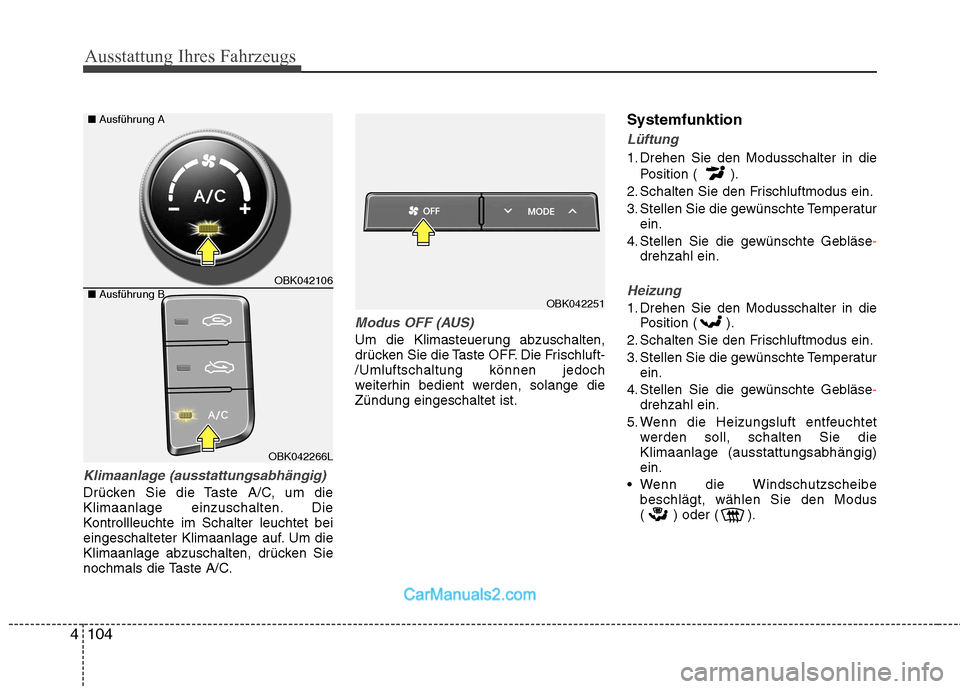

Klimaanlage (ausstattungsabhängig)
Drücken Sie die Taste A/C, um die
Klimaanlage einzuschalten. Die
Kontrollleuchte im Schalter leuchtet bei
eingeschalteter Klimaanlage auf. Um die
Klimaanlage abzuschalten, drücken Sie
nochmals die Taste A/C.
Modus OFF (AUS)
Um die Klimasteuerung abzuschalten,
drücken Sie die Taste OFF. Die Frischluft-/Umluftschaltung können jedoch
weiterhin bedient werden, solange dieZündung eingeschaltet ist. Systemfunktion
Lüftung
1. Drehen Sie den Modusschalter in die
Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
Heizung
1. Drehen Sie den Modusschalter in die Position ( ).
2. Schalten Sie den Frischluftmodus ein.
3. Stellen Sie die gewünschte Temperatur ein.
4. Stellen Sie die gewünschte Gebläse
-drehzahl ein.
5. Wenn die Heizungsluft entfeuchtet werden soll, schalten Sie die Klimaanlage (ausstattungsabhängig)ein.
Wenn die Windschutzscheibe beschlägt, wählen Sie den Modus
( ) oder ( ).
OBK042251
OBK042106
OBK042266L
■
Ausführung A
■ Ausführung B

4105
Ausstattung Ihres Fahrzeugs

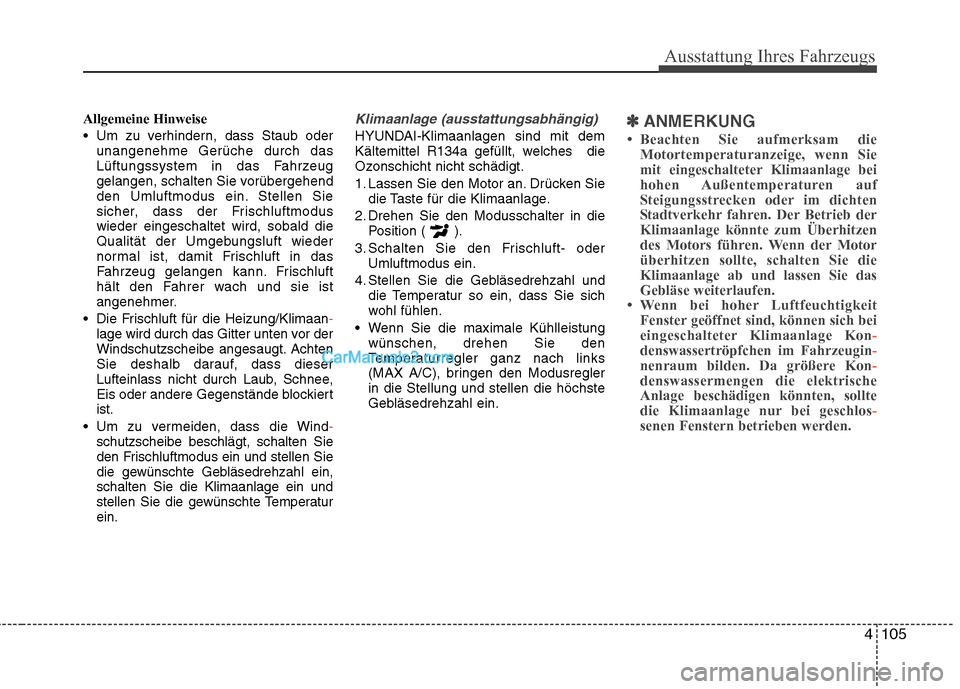

Allgemeine Hinweise
Um zu verhindern, dass Staub oderunangenehme Gerüche durch das
Lüftungssystem in das Fahrzeug
gelangen, schalten Sie vorübergehend
den Umluftmodus ein. Stellen Sie
sicher, dass der Frischluftmoduswieder eingeschaltet wird, sobald die
Qualität der Umgebungsluft wieder
normal ist, damit Frischluft in das
Fahrzeug gelangen kann. Frischluft
hält den Fahrer wach und sie ist
angenehmer.
Die Frischluft für die Heizung/Klimaan
-lage wird durch das Gitter unten vor der
Windschutzscheibe angesaugt. Achten
Sie deshalb darauf, dass dieser
Lufteinlass nicht durch Laub, Schnee,
Eis oder andere Gegenstände blockiertist.
Um zu vermeiden, dass die Wind
-schutzscheibe beschlägt, schalten Sie
den Frischluftmodus ein und stellen Sie
die gewünschte Gebläsedrehzahl ein,schalten Sie die Klimaanlage ein und
stellen Sie die gewünschte Temperaturein.
Klimaanlage (ausstattungsabhängig)
HYUNDAI-Klimaanlagen sind mit dem
Kältemittel R134a gefüllt, welches die
Ozonschicht nicht schädigt.
1. Lassen Sie den Motor an. Drücken Sie die Taste für die Klimaanlage.
2. Drehen Sie den Modusschalter in die Position ( ).
3. Schalten Sie den Frischluft- oder Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl und die Temperatur so ein, dass Sie sich
wohl fühlen.
Wenn Sie die maximale Kühlleistung wünschen, drehen Sie den
Temperaturregler ganz nach links
(MAX A/C), bringen den Modusreglerin die Stellung und stellen die höchste
Gebläsedrehzahl ein.✽✽ ANMERKUNG

Ausstattung Ihres Fahrzeugs
106
4

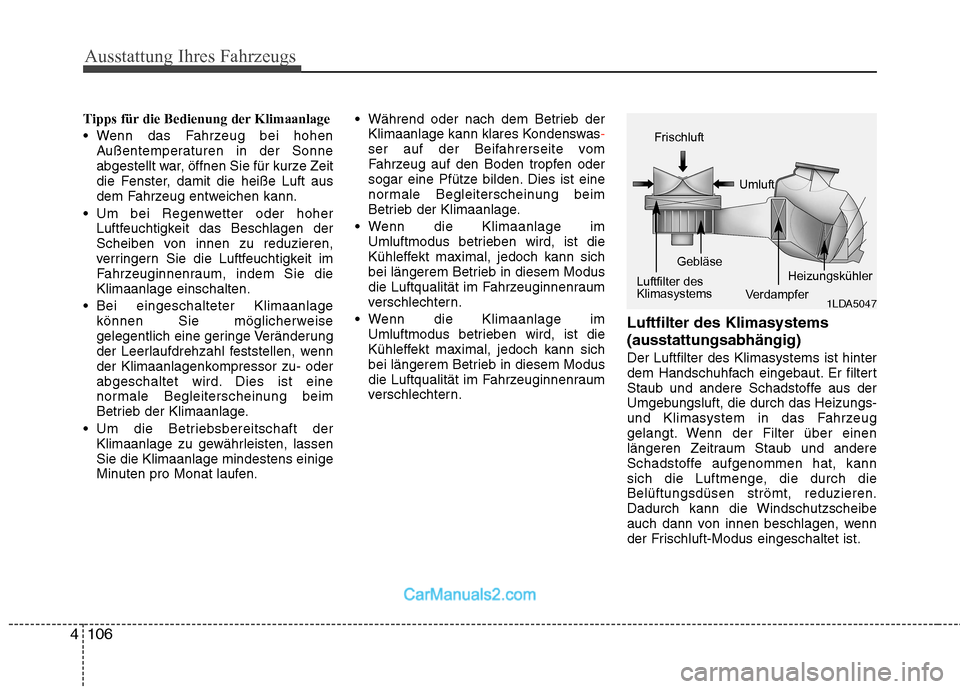

Tipps für die Bedienung der Klimaanlage
Wenn das Fahrzeug bei hohen
Außentemperaturen in der Sonne
abgestellt war, öffnen Sie für kurze Zeit
die Fenster, damit die heiße Luft aus
dem Fahrzeug entweichen kann.
Um bei Regenwetter oder hoher Luftfeuchtigkeit das Beschlagen der
Scheiben von innen zu reduzieren,
verringern Sie die Luftfeuchtigkeit im
Fahrzeuginnenraum, indem Sie dieKlimaanlage einschalten.
Bei eingeschalteter Klimaanlage können Sie möglicherweise
gelegentlich eine geringe Veränderung
der Leerlaufdrehzahl feststellen, wenn
der Klimaanlagenkompressor zu- oder
abgeschaltet wird. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Um die Betriebsbereitschaft der Klimaanlage zu gewährleisten, lassenSie die Klimaanlage mindestens einige
Minuten pro Monat laufen. Während oder nach dem Betrieb der
Klimaanlage kann klares Kondenswas
-ser auf der Beifahrerseite vom
Fahrzeug auf den Boden tropfen oder
sogar eine Pfütze bilden. Dies ist eine
normale Begleiterscheinung beim
Betrieb der Klimaanlage.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern.
Wenn die Klimaanlage im Umluftmodus betrieben wird, ist die
Kühleffekt maximal, jedoch kann sich
bei längerem Betrieb in diesem Modus
die Luftqualität im Fahrzeuginnenraum
verschlechtern. Luftfilter des Klimasystems (ausstattungsabhängig)Der Luftfilter des Klimasystems ist hinter
dem Handschuhfach eingebaut. Er filtert
Staub und andere Schadstoffe aus der
Umgebungsluft, die durch das Heizungs-
und Klimasystem in das Fahrzeug
gelangt. Wenn der Filter über einen
längeren Zeitraum Staub und andere
Schadstoffe aufgenommen hat, kann
sich die Luftmenge, die durch dieBelüftungsdüsen strömt, reduzieren.
Dadurch kann die Windschutzscheibe
auch dann von innen beschlagen, wenn
der Frischluft-Modus eingeschaltet ist.
1LDA5047
Frischluft
Umluft
Gebläse
Luftfilter des Klimasystems VerdampferHeizungskühler

4107
Ausstattung Ihres Fahrzeugs

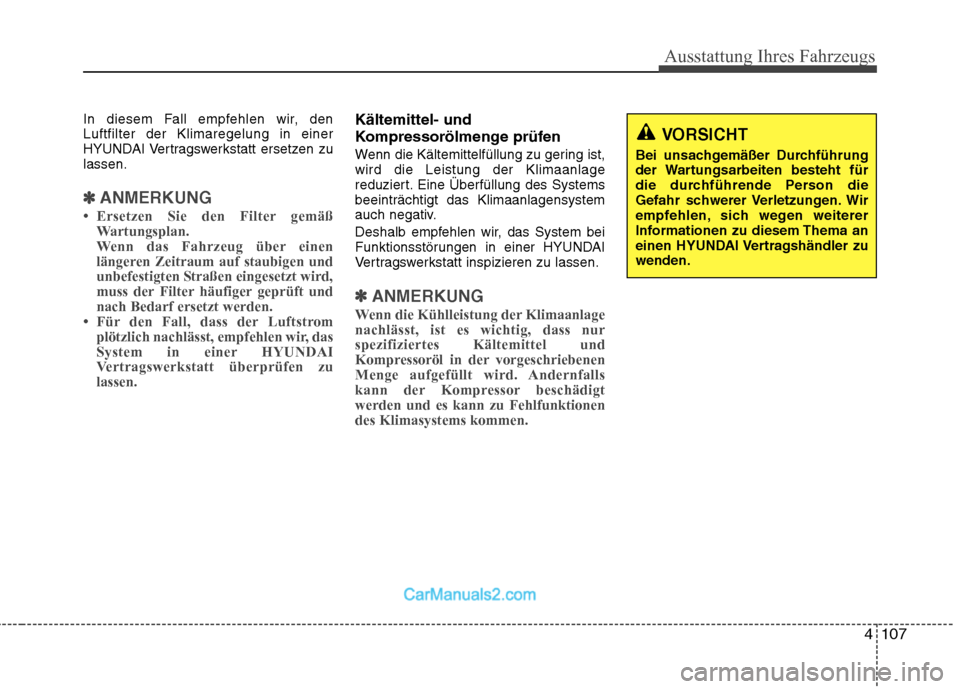

In diesem Fall empfehlen wir, den Luftfilter der Klimaregelung in einer
HYUNDAI Vertragswerkstatt ersetzen zulassen.
✽✽ANMERKUNG

Ausstattung Ihres Fahrzeugs
108
4

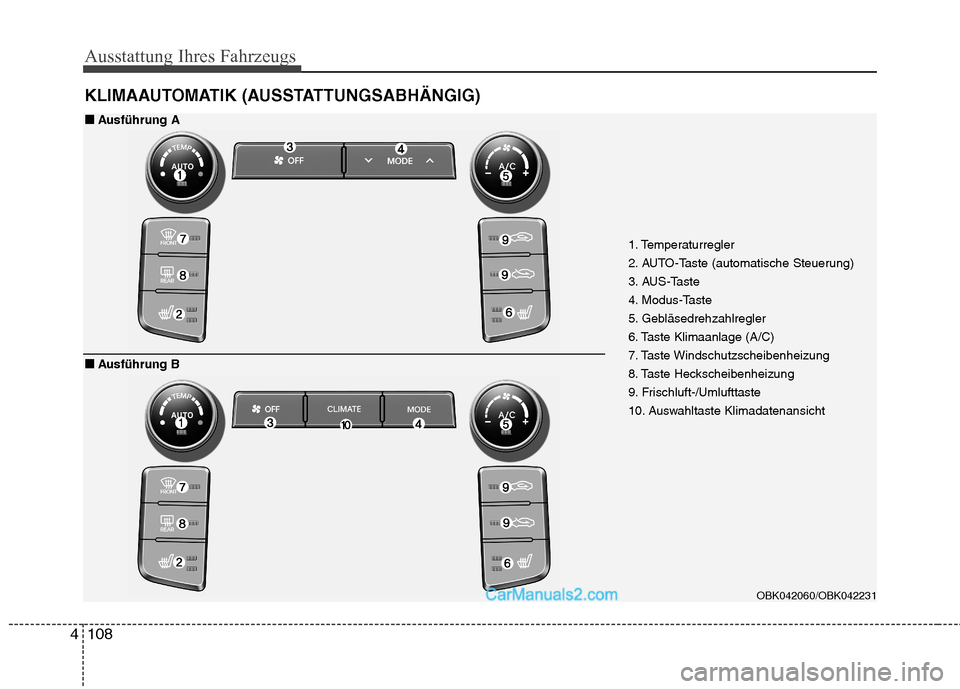

KLIMAAUTOMATIK (AUSSTATTUNGSABHÄNGIG)
1. Temperaturregler
2. AUTO-Taste (automatische Steuerung)
3. AUS-Taste
4. Modus-Taste
5. Gebläsedrehzahlregler
6. Taste Klimaanlage (A/C)
7. Taste Windschutzscheibenheizung
8. Taste Heckscheibenheizung
9. Frischluft-/Umlufttaste
10. Auswahltaste Klimadatenansicht
OBK042060/OBK042231
■■Ausführung A
■
■ Ausführung B
