Hyundai Genesis Coupe 2013 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2013, Model line: Genesis Coupe, Model: Hyundai Genesis Coupe 2013Pages: 440, PDF Size: 38.51 MB
Page 431 of 440
793
Wartung

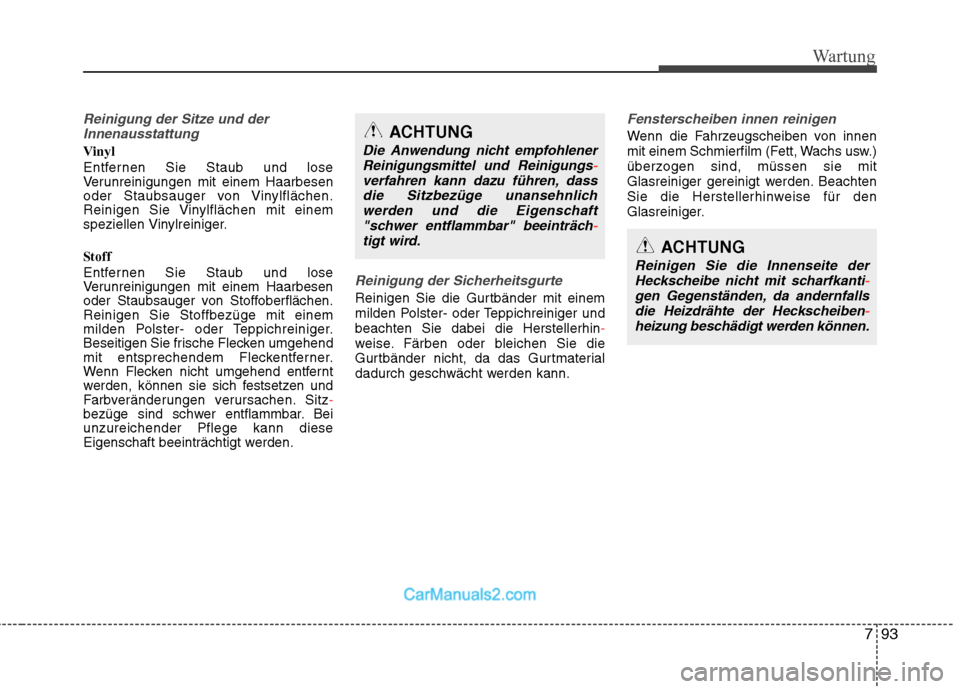

Reinigung der Sitze und derInnenausstattung
Vinyl
Entfernen Sie Staub und lose
Verunreinigungen mit einem Haarbesen
oder Staubsauger von Vinylflächen.
Reinigen Sie Vinylflächen mit einem
speziellen Vinylreiniger.
Stoff
Entfernen Sie Staub und lose
Verunreinigungen mit einem Haarbesen
oder Staubsauger von Stoffoberflächen.Reinigen Sie Stoffbezüge mit einem
milden Polster- oder Teppichreiniger.
Beseitigen Sie frische Flecken umgehend
mit entsprechendem Fleckentferner.
Wenn Flecken nicht umgehend entfernt
werden, können sie sich festsetzen und
Farbveränderungen verursachen. Sitz
-bezüge sind schwer entflammbar. Bei unzureichender Pflege kann diese
Eigenschaft beeinträchtigt werden.
Reinigung der Sicherheitsgurte
Reinigen Sie die Gurtbänder mit einem
milden Polster- oder Teppichreiniger undbeachten Sie dabei die Herstellerhin
-weise. Färben oder bleichen Sie die
Gurtbänder nicht, da das Gurtmaterial
dadurch geschwächt werden kann.
Fensterscheiben innen reinigen
Wenn die Fahrzeugscheiben von innen
mit einem Schmierfilm (Fett, Wachs usw.)
überzogen sind, müssen sie mit
Glasreiniger gereinigt werden. Beachten
Sie die Herstellerhinweise für den
Glasreiniger.ACHTUNG
Die Anwendung nicht empfohlenerReinigungsmittel und Reinigungs-verfahren kann dazu führen, dassdie Sitzbezüge unansehnlich
werden und die Eigenschaft "schwer entflammbar" beeinträch
-tigt wird.ACHTUNG
Reinigen Sie die Innenseite derHeckscheibe nicht mit scharfkanti-gen Gegenständen, da andernfalls die Heizdrähte der Heckscheiben-heizung beschädigt werden können.
Page 432 of 440
Wartung
94
7

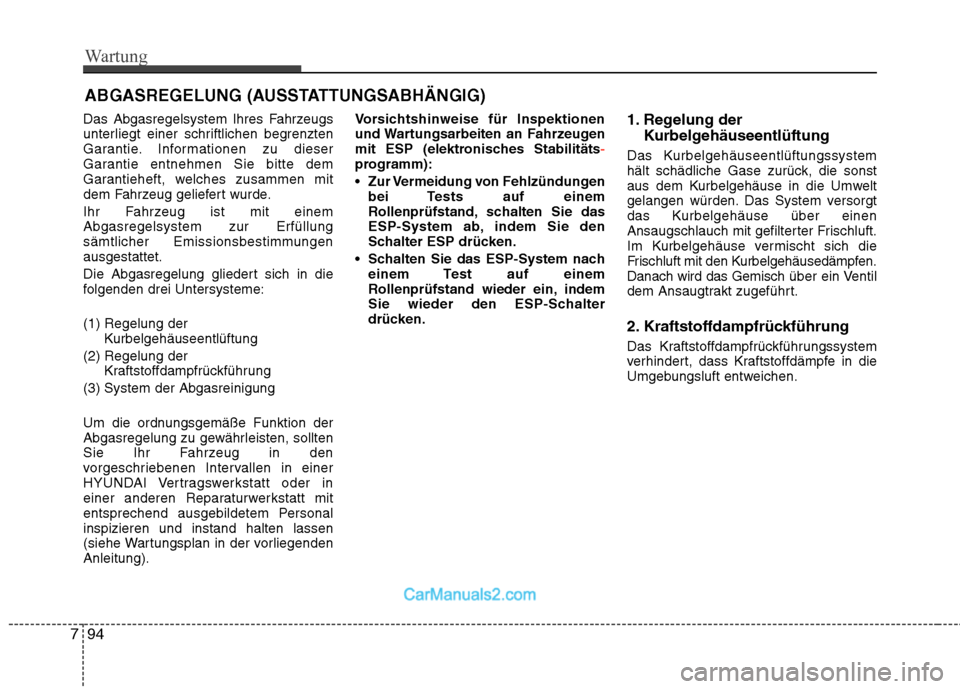

ABGASREGELUNG (AUSSTATTUNGSABHÄNGIG)
Das Abgasregelsystem Ihres Fahrzeugs
unterliegt einer schriftlichen begrenzten
Garantie. Informationen zu dieser
Garantie entnehmen Sie bitte dem
Garantieheft, welches zusammen mit
dem Fahrzeug geliefert wurde.
Ihr Fahrzeug ist mit einem Abgasregelsystem zur Erfüllung
sämtlicher Emissionsbestimmungenausgestattet.
Die Abgasregelung gliedert sich in die
folgenden drei Untersysteme:
(1) Regelung der Kurbelgehäuseentlüftung
(2) Regelung der Kraftstoffdampfrückführung
(3) System der Abgasreinigung
Um die ordnungsgemäße Funktion der
Abgasregelung zu gewährleisten, sollten
Sie Ihr Fahrzeug in den
vorgeschriebenen Intervallen in einer
HYUNDAI Vertragswerkstatt oder in
einer anderen Reparaturwerkstatt mit
entsprechend ausgebildetem Personalinspizieren und instand halten lassen
(siehe Wartungsplan in der vorliegendenAnleitung). Vorsichtshinweise für Inspektionen
und Wartungsarbeiten an Fahrzeugen
mit ESP (elektronisches Stabilitäts
-programm):
Zur Vermeidung von Fehlzündungen
bei Tests auf einem
Rollenprüfstand, schalten Sie das
ESP-System ab, indem Sie den
Schalter ESP drücken.
Schalten Sie das ESP-System nach einem Test auf einem
Rollenprüfstand wieder ein, indem
Sie wieder den ESP-Schalter
drücken. 1. Regelung der
Kurbelgehäuseentlüftung
Das Kurbelgehäuseentlüftungssystem
hält schädliche Gase zurück, die sonst
aus dem Kurbelgehäuse in die Umwelt
gelangen würden. Das System versorgt
das Kurbelgehäuse über einen
Ansaugschlauch mit gefilterter Frischluft.
Im Kurbelgehäuse vermischt sich die
Frischluft mit den Kurbelgehäusedämpfen.Danach wird das Gemisch über ein Ventil
dem Ansaugtrakt zugeführt.
2. Kraftstoffdampfrückführung
Das Kraftstoffdampfrückführungssystem
verhindert, dass Kraftstoffdämpfe in die
Umgebungsluft entweichen.
Page 433 of 440
795
Wartung

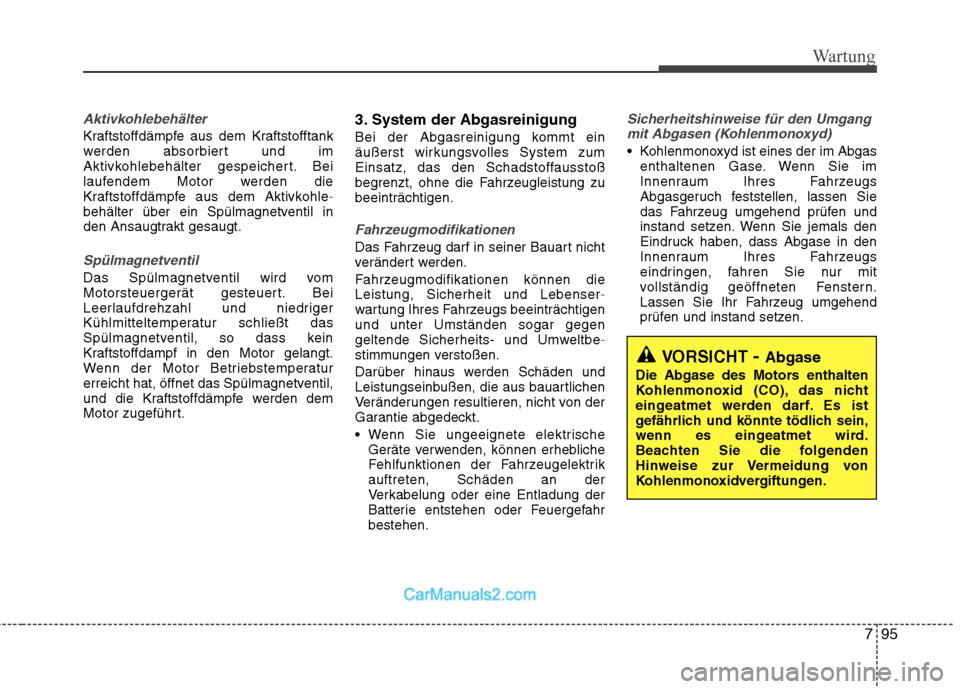

Aktivkohlebehälter
Kraftstoffdämpfe aus dem Kraftstofftank
werden absorbiert und im
Aktivkohlebehälter gespeichert. Bei
laufendem Motor werden die
Kraftstoffdämpfe aus dem Aktivkohle
-behälter über ein Spülmagnetventil in
den Ansaugtrakt gesaugt.
Spülmagnetventil
Das Spülmagnetventil wird vom
Motorsteuergerät gesteuert. Bei
Leerlaufdrehzahl und niedriger
Kühlmitteltemperatur schließt das
Spülmagnetventil, so dass kein
Kraftstoffdampf in den Motor gelangt.
Wenn der Motor Betriebstemperatur
erreicht hat, öffnet das Spülmagnetventil,
und die Kraftstoffdämpfe werden dem
Motor zugeführt.3. System der Abgasreinigung
Bei der Abgasreinigung kommt ein
äußerst wirkungsvolles System zum
Einsatz, das den Schadstoffausstoß
begrenzt, ohne die Fahrzeugleistung zubeeinträchtigen.
Fahrzeugmodifikationen
Das Fahrzeug darf in seiner Bauart nicht
verändert werden.
Fahrzeugmodifikationen können die Leistung, Sicherheit und Lebenser
-wartung Ihres Fahrzeugs beeinträchtigen und unter Umständen sogar gegen
geltende Sicherheits- und Umweltbe
-stimmungen verstoßen.
Darüber hinaus werden Schäden und
Leistungseinbußen, die aus bauartlichen
Veränderungen resultieren, nicht von der
Garantie abgedeckt.
Wenn Sie ungeeignete elektrische
Geräte verwenden, können erhebliche
Fehlfunktionen der Fahrzeugelektrikauftreten, Schäden an der
Verkabelung oder eine Entladung der
Batterie entstehen oder Feuergefahrbestehen.
Sicherheitshinweise für den Umgang
mit Abgasen (Kohlenmonoxyd)
Kohlenmonoxyd ist eines der im Abgas enthaltenen Gase. Wenn Sie im
Innenraum Ihres Fahrzeugs
Abgasgeruch feststellen, lassen Sie
das Fahrzeug umgehend prüfen und
instand setzen. Wenn Sie jemals den
Eindruck haben, dass Abgase in den
Innenraum Ihres Fahrzeugs
eindringen, fahren Sie nur mit
vollständig geöffneten Fenstern.
Lassen Sie Ihr Fahrzeug umgehend
prüfen und instand setzen.
VORSICHT - Abgase
Die Abgase des Motors enthalten
Kohlenmonoxid (CO), das nicht
eingeatmet werden darf. Es ist
gefährlich und könnte tödlich sein,
wenn es eingeatmet wird.
Beachten Sie die folgenden
Hinweise zur Vermeidung von
Kohlenmonoxidvergiftungen.
Page 434 of 440
Wartung
96
7

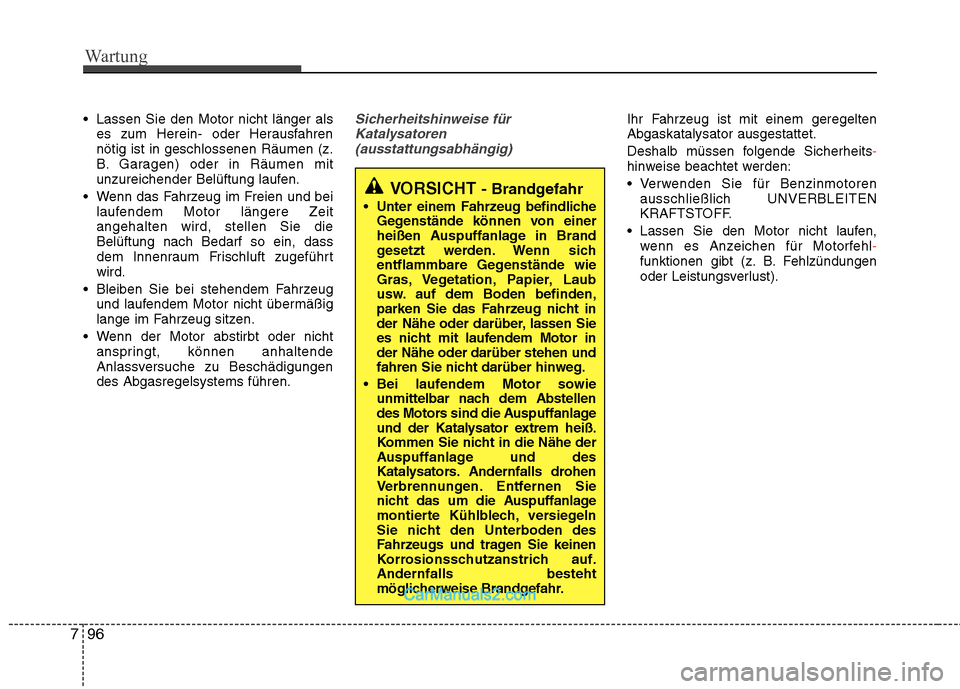

Lassen Sie den Motor nicht länger als
es zum Herein- oder Herausfahren nötig ist in geschlossenen Räumen (z.
B. Garagen) oder in Räumen mit
unzureichender Belüftung laufen.
Wenn das Fahrzeug im Freien und bei laufendem Motor längere Zeitangehalten wird, stellen Sie dieBelüftung nach Bedarf so ein, dass
dem Innenraum Frischluft zugeführtwird.
Bleiben Sie bei stehendem Fahrzeug und laufendem Motor nicht übermäßig
lange im Fahrzeug sitzen.
Wenn der Motor abstirbt oder nicht anspringt, können anhaltende
Anlassversuche zu Beschädigungendes Abgasregelsystems führen.Sicherheitshinweise für
Katalysatoren(ausstattungsabhängig)Ihr Fahrzeug ist mit einem geregelten Abgaskatalysator ausgestattet.
Deshalb müssen folgende Sicherheits
-hinweise beachtet werden:
Verwenden Sie für Benzinmotoren ausschließlich UNVERBLEITEN
KRAFTSTOFF.
Lassen Sie den Motor nicht laufen, wenn es Anzeichen für Motorfehl
-funktionen gibt (z. B. Fehlzündungen
oder Leistungsverlust).
VORSICHT - Brandgefahr
Unter einem Fahrzeug befindliche Gegenstände können von einer
heißen Auspuffanlage in Brand
gesetzt werden. Wenn sich
entflammbare Gegenstände wie
Gras, Vegetation, Papier, Laub
usw. auf dem Boden befinden,
parken Sie das Fahrzeug nicht in
der Nähe oder darüber, lassen Sie
es nicht mit laufendem Motor inder Nähe oder darüber stehen und
fahren Sie nicht darüber hinweg.
Bei laufendem Motor sowie unmittelbar nach dem Abstellen
des Motors sind die Auspuffanlage
und der Katalysator extrem heiß.
Kommen Sie nicht in die Nähe der
Auspuffanlage und des
Katalysators. Andernfalls drohen
Verbrennungen. Entfernen Sie
nicht das um die Auspuffanlage
montierte Kühlblech, versiegeln
Sie nicht den Unterboden des
Fahrzeugs und tragen Sie keinen
Korrosionsschutzanstrich auf.Andernfalls besteht
möglicherweise Brandgefahr.
Page 435 of 440
797
Wartung

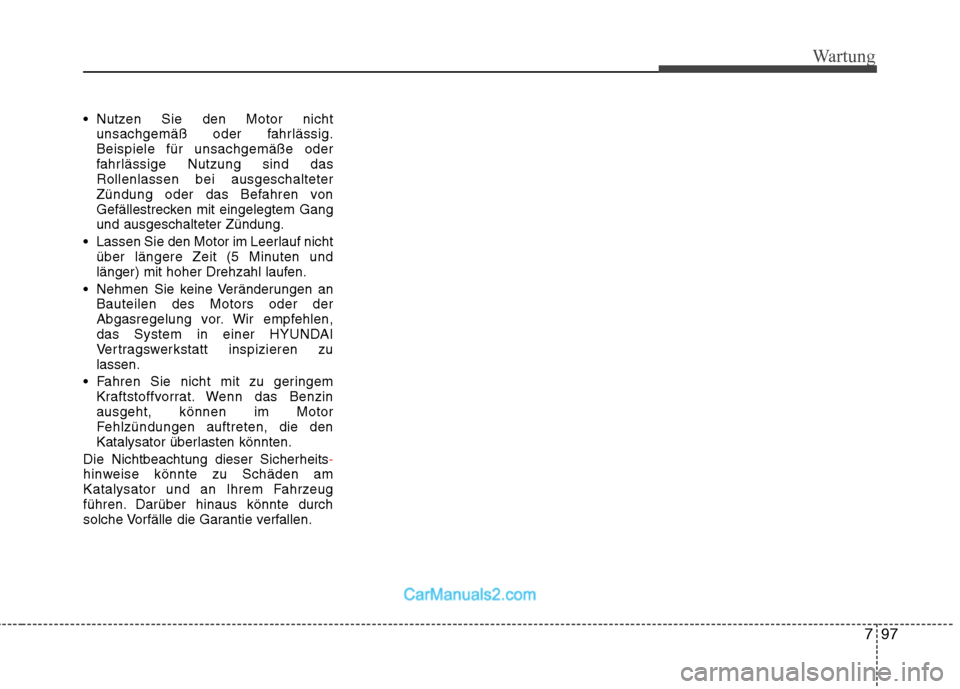

Nutzen Sie den Motor nichtunsachgemäß oder fahrlässig. Beispiele für unsachgemäße oder
fahrlässige Nutzung sind dasRollenlassen bei ausgeschalteter
Zündung oder das Befahren von
Gefällestrecken mit eingelegtem Gangund ausgeschalteter Zündung.
Lassen Sie den Motor im Leerlauf nicht über längere Zeit (5 Minuten und
länger) mit hoher Drehzahl laufen.
Nehmen Sie keine Veränderungen an Bauteilen des Motors oder der
Abgasregelung vor. Wir empfehlen,
das System in einer HYUNDAI
Vertragswerkstatt inspizieren zulassen.
Fahren Sie nicht mit zu geringem Kraftstoffvorrat. Wenn das Benzinausgeht, können im Motor
Fehlzündungen auftreten, die den
Katalysator überlasten könnten.
Die Nichtbeachtung dieser Sicherheits
-hinweise könnte zu Schäden am
Katalysator und an Ihrem Fahrzeug
führen. Darüber hinaus könnte durch
solche Vorfälle die Garantie verfallen.
Page 436 of 440
Alle Informationen in dieser Betriebsanleitung sind zum Zeitpunkt der
Veröffentlichung Stand der Technik. Allerdings behält sich Hyundai
entsprechend seiner Firmenstrategie das Recht vor, im Rahmen der
fortlaufenden Produktweiterentwicklung jederzeit Änderungen
vorzunehmen.
Dieses Handbuch ist für alle Modellversionen vorgesehen und enthält
Beschreibungen und Erläuterungen sowohl für optionale als auch für
standardmäßige Ausstattungen. Aus diesem Grund können Sie in diesem
Handbuch Inhalte vorfinden, die für Ihre spezifische Fahrzeugkonfiguration
evtl. nicht zutreffend ist.
BBEETT RRIIEE BB SSAA NN LLEE IITT UU NN GG
Betrieb
Wartung
Technische Daten
Page 437 of 440

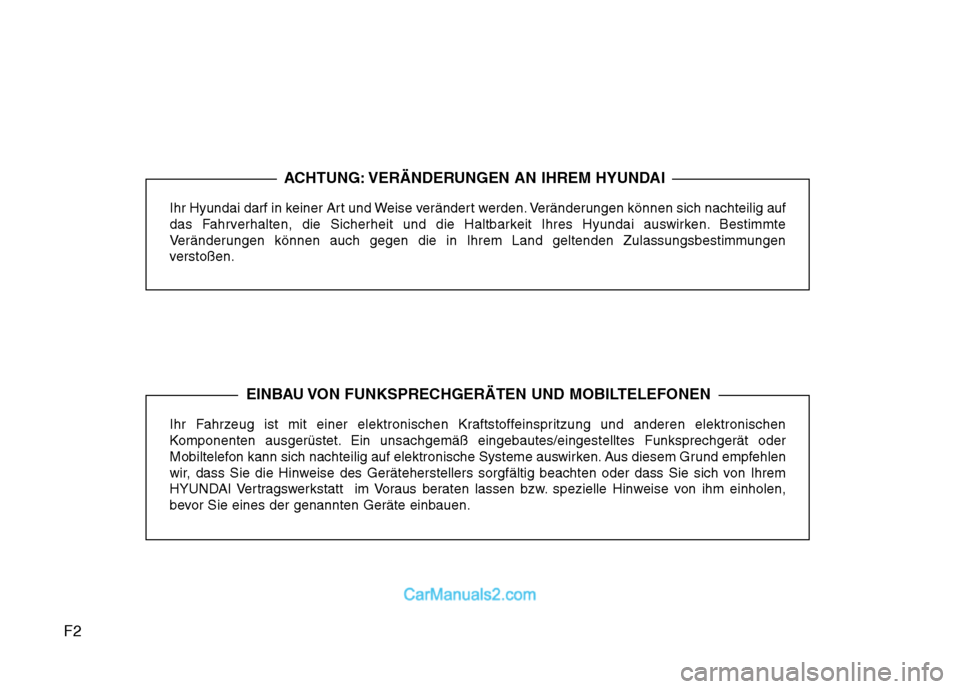

F2Ihr Hyundai darf in keiner Art und Weise verändert werden. Veränderungen können sich nachteilig auf
das Fahrverhalten, die Sicherheit und die Haltbarkeit Ihres Hyundai auswirken. Bestimmte
Veränderungen können auch gegen die in Ihrem Land geltenden Zulassungsbestimmungen
verstoßen.
Ihr Fahrzeug ist mit einer elektronischen Kraftstoffeinspritzung und anderen elektronischen
Komponenten ausgerüstet. Ein unsachgemäß eingebautes/eingestelltes Funksprechgerät oder
Mobiltelefon kann sich nachteilig auf elektronische Systeme auswirken. Aus diesem Grund empfehlen
wir, dass Sie die Hinweise des Geräteherstellers sorgfältig beachten oder dass Sie sich von Ihrem
HYUNDAI Vertragswerkstatt im Voraus beraten lassen bzw. spezielle Hinweise von ihm einholen,
bevor Sie eines der genannten Geräte einbauen.
ACHTUNG: VERÄNDERUNGEN AN IHREM HYUNDAI
EINBAU VON FUNKSPRECHGERÄTEN UND MOBILTELEFONEN
Page 438 of 440
F3

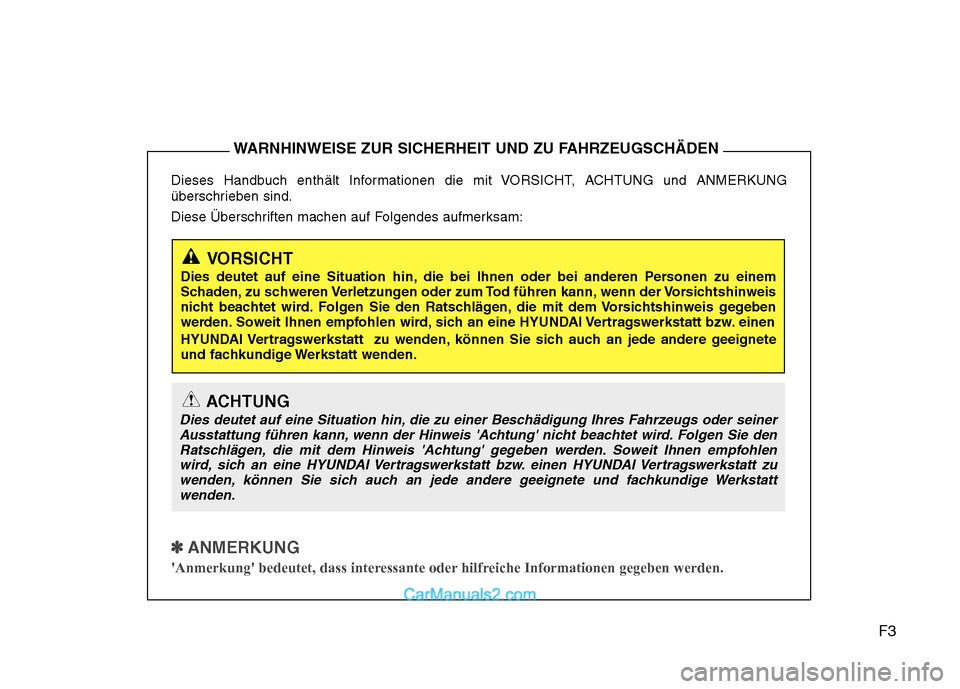

Dieses Handbuch enthält Informationen die mit VORSICHT, ACHTUNG und ANMERKUNG
überschrieben sind.
Diese Überschriften machen auf Folgendes aufmerksam:
✽✽
ANMERKUNG
'Anmerkung' bedeutet, dass interessante oder hilfreiche Informationen gegeben werden.
WARNHINWEISE ZUR SICHERHEIT UND ZU FAHRZEUGSCHÄDEN
VORSICHT
Dies deutet auf eine Situation hin, die bei Ihnen oder bei anderen Personen zu einem
Schaden, zu schweren Verletzungen oder zum Tod führen kann, wenn der Vorsichtshinweis
nicht beachtet wird. Folgen Sie den Ratschlägen, die mit dem Vorsichtshinweis gegeben
werden. Soweit Ihnen empfohlen wird, sich an eine HYUNDAI Vertragswerkstatt bzw. einen
HYUNDAI Vertragswerkstatt zu wenden, können Sie sich auch an jede andere geeignete
und fachkundige Werkstatt wenden.
ACHTUNG
Dies deutet auf eine Situation hin, die zu einer Beschädigung Ihres Fahrzeugs oder seiner Ausstattung führen kann, wenn der Hinweis 'Achtung' nicht beachtet wird. Folgen Sie denRatschlägen, die mit dem Hinweis 'Achtung' gegeben werden. Soweit Ihnen empfohlenwird, sich an eine HYUNDAI Vertragswerkstatt bzw. einen HYUNDAI Vertragswerkstatt zu
wenden, können Sie sich auch an jede andere geeignete und fachkundige Werkstattwenden.
Page 439 of 440

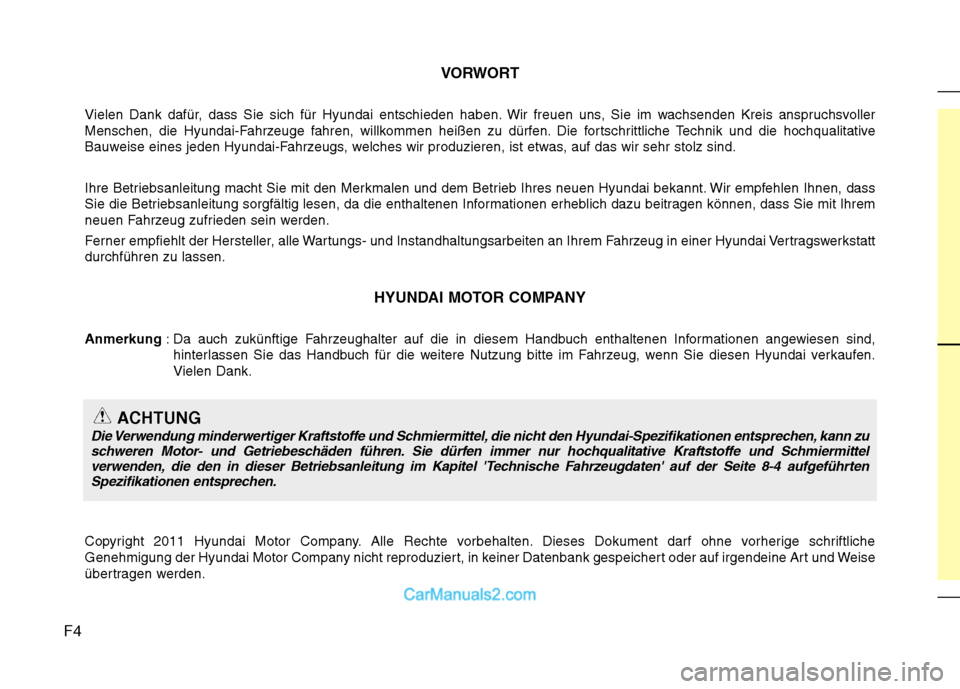

F4VORWORT
Vielen Dank dafür, dass Sie sich für Hyundai entschieden haben. Wir freuen uns, Sie im wachsenden Kreis anspruchsvoller
Menschen, die Hyundai-Fahrzeuge fahren, willkommen heißen zu dürfen. Die fortschrittliche Technik und die hochqualitative
Bauweise eines jeden Hyundai-Fahrzeugs, welches wir produzieren, ist etwas, auf das wir sehr stolz sind.
Ihre Betriebsanleitung macht Sie mit den Merkmalen und dem Betrieb Ihres neuen Hyundai bekannt. Wir empfehlen Ihnen, dass
Sie die Betriebsanleitung sorgfältig lesen, da die enthaltenen Informationen erheblich dazu beitragen können, dass Sie mit Ihre m
neuen Fahrzeug zufrieden sein werden.
Ferner empfiehlt der Hersteller, alle Wartungs- und Instandhaltungsarbeiten an Ihrem Fahrzeug in einer Hyundai Vertragswerkstat t
durchführen zu lassen.
HYUNDAI MOTOR COMPANY
Anmerkung : Da auch zukünftige Fahrzeughalter auf die in diesem Handbuch enthaltenen Informationen angewiesen sind,
hinterlassen Sie das Handbuch für die weitere Nutzung bitte im Fahrzeug, wenn Sie diesen Hyundai verkaufen. Vielen Dank.
Copyright 2011 Hyundai Motor Company. Alle Rechte vorbehalten. Dieses Dokument darf ohne vorherige schriftliche
Genehmigung der Hyundai Motor Company nicht reproduziert, in keiner Datenbank gespeichert oder auf irgendeine Art und Weise
übertragen werden.
ACHTUNG
Die Verwendung minderwertiger Kraftstoffe und Schmiermittel, die nicht den Hyundai-Spezifikationen entsprechen, kann zu schweren Motor- und Getriebeschäden führen. Sie dürfen immer nur hochqualitative Kraftstoffe und Schmiermittelverwenden, die den in dieser Betriebsanleitung im Kapitel 'Technische Fahrzeugdaten' auf der Seite 8-4 aufgeführtenSpezifikationen entsprechen.
Page 440 of 440

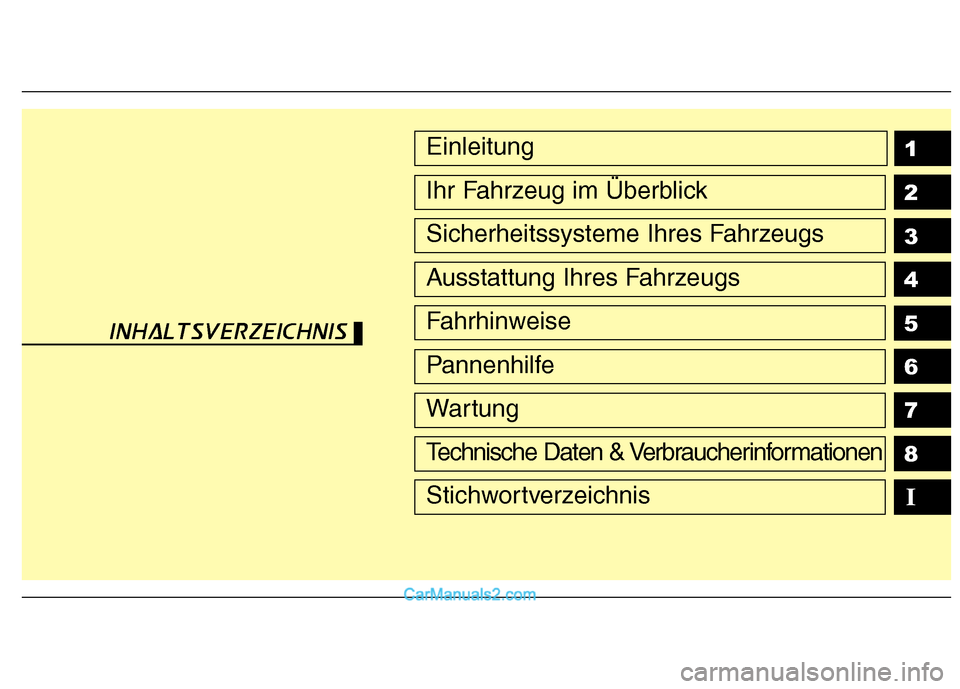

1
2 3 4 5 6 78
IEinleitung
Ihr Fahrzeug im Überblick
Sicherheitssysteme Ihres Fahrzeugs
Ausstattung Ihres Fahrzeugs
Fahrhinweise
Pannenhilfe
Wartung
Technische Daten & Verbraucherinformationen
Stichwortverzeichnis
INHALTSVERZEICHNIS
