Hyundai Genesis Coupe 2013 Betriebsanleitung (in German)

763
Wartung

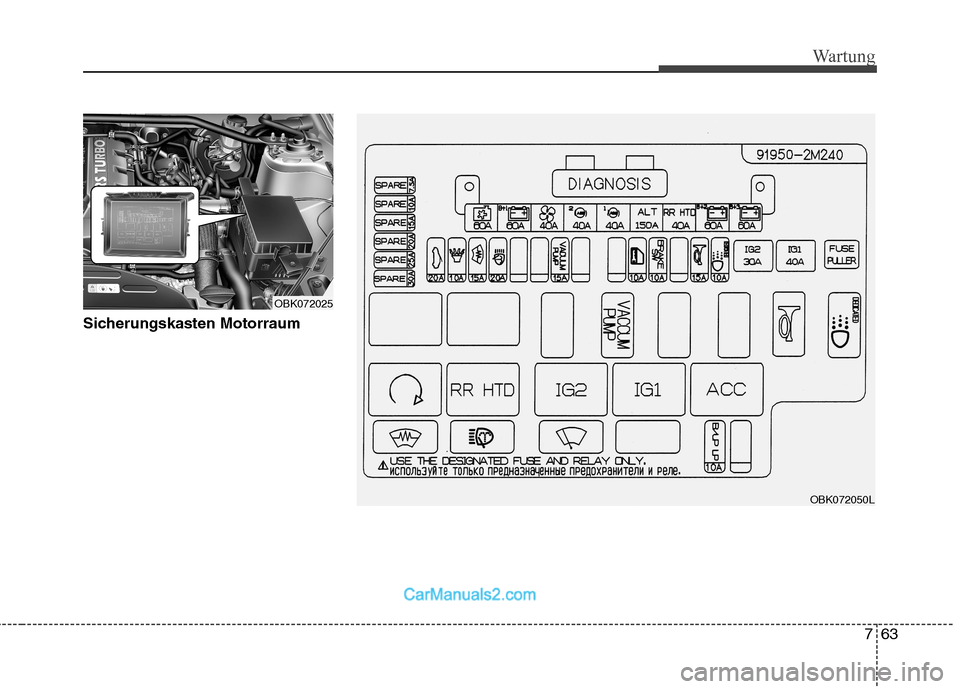

Sicherungskasten Motorraum
OBK072050L
OBK072025

Wartung
64
7

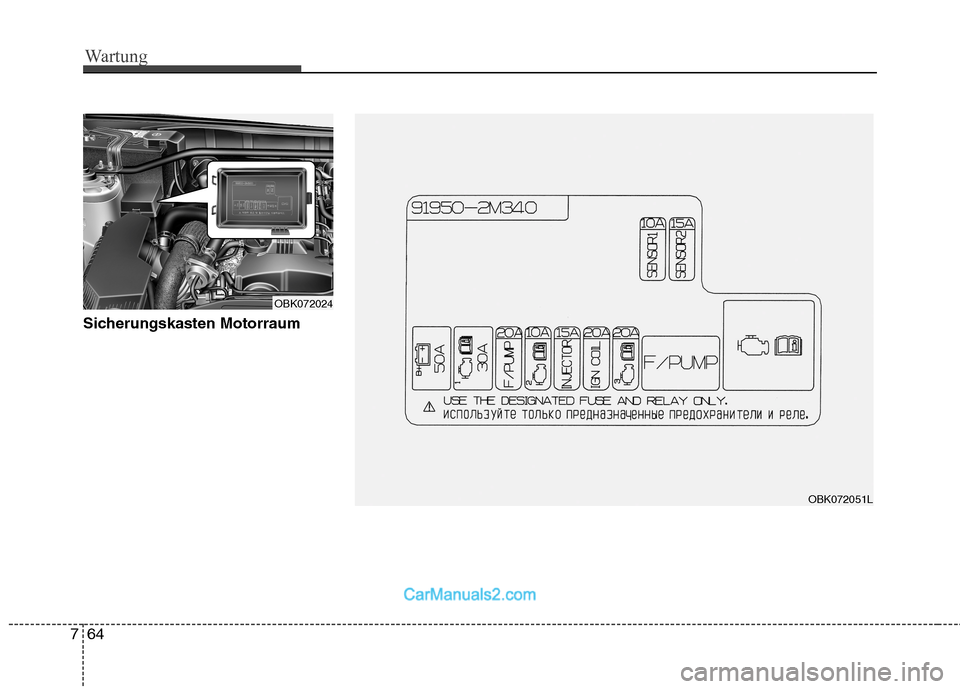

Sicherungskasten Motorraum
OBK072051L
OBK072024

765
Wartung

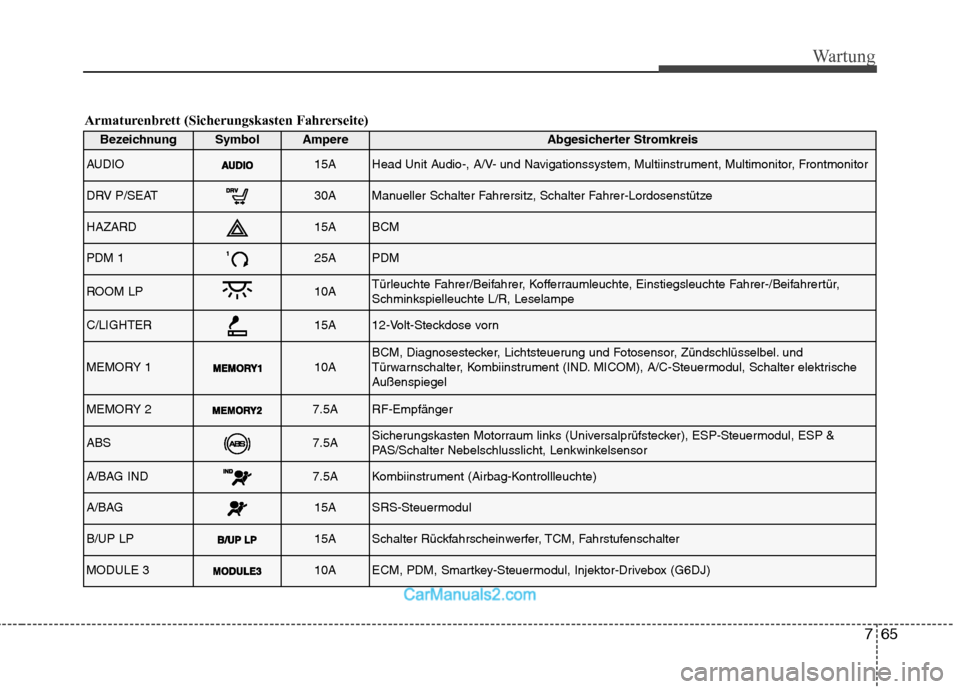

Armaturenbrett (Sicherungskasten Fahrerseite)
BezeichnungSymbolAmpereAbgesicherter Stromkreis
AUDIO15AHead Unit Audio-, A/V- und Navigationssystem, Multiinstrument, Multimonitor, Frontmonitor
DRV P/SEAT30AManueller Schalter Fahrersitz, Schalter Fahrer-Lordosenstütze
HAZARD15ABCM
PDM 125APDM
ROOM LP10ATürleuchte Fahrer/Beifahrer, Kofferraumleuchte, Einstiegsleuchte Fahrer-/Beifahrertür, Schminkspielleuchte L/R, Leselampe
C/LIGHTER15A12-Volt-Steckdose vorn
MEMORY 110ABCM, Diagnosestecker, Lichtsteuerung und Fotosensor, Zündschlüsselbel. und
Türwarnschalter, Kombiinstrument (IND. MICOM), A/C-Steuermodul, Schalter elektrische
Außenspiegel
MEMORY 27.5ARF-Empfänger
ABS7.5ASicherungskasten Motorraum links (Universalprüfstecker), ESP-Steuermodul, ESP &
PAS/Schalter Nebelschlusslicht, Lenkwinkelsensor
A/BAG IND7.5AKombiinstrument (Airbag-Kontrollleuchte)
A/BAG15ASRS-Steuermodul
B/UP LP15ASchalter Rückfahrscheinwerfer, TCM, Fahrstufenschalter
MODULE 310AECM, PDM, Smartkey-Steuermodul, Injektor-Drivebox (G6DJ)

Wartung
66
7
BezeichnungSymbolAmpereAbgesicherter Stromkreis
MODULE 17.5AAMP, Audio, Head Unit A/V- und Navigationssystem, Multimonitor, Frontmonitor,
Leselampe, Schalter elektrische Außenspiegel
POWER OUTLET15A12V-Steckdose Konsole
MODULE 610ABCM, PDM, Smartkey-Steuermodul
MODULE 27.5A
IPS-Steuermodul, Kombiinstrument (IND, MICOM), BCM, Wählhebelanzeige
Automatikgetriebe, Kombischalter (Fernsteuerung), Multiinstrument,
Kupplungspedalschalter Geschwindigkeitsregelung, Steuermodul automatische
Leuchtweitenregulierung, A/C-Steuermodul, Sitzheizungsmodul Fahrer/Beifahrer,
Bremslichtschalter, Schalter und Stellglied Leuchtweitenregulierung L/R, Sensor vorderer
Parkassistent L/R, Sensor hinterer Parkassistent Seite und Mitte L/R
MODULE 57.5ASchalter Sportmodus (A/T), Schlüsselmagnetspule
STOP LP15ABremslichtrelais
MODULE 77.5AGebläserelais, Schiebedachsteuermodul, A/C-Steuermodul, Cluster-Ionisator
(Klimaautomatik), Elektrochromatischer Rückspiegel
MODULE 47.5ABCM, PDM, IPS-Steuermodul, Unterdruckschalter, Sicherungskasten Motorraum links
(Relais Unterdruckpumpe)
WIPER FRT25AKombischalter (Scheibenwischer), Motor Frontscheibenwischer, Sicherungskasten
Motorraum links (Relais Frontscheibenwischer, Relais Scheinwerferwaschanlage)
START10ASicherungskasten Motorraum links (Anlasserrelais), Zündschlossschalter,
Fahrstufenschalter, ECM (G6DJ), Signalhornrelais Alarmanlage
BLOWER7.5AA/C-Steuermodul
HTD MIRR7.5AA/C-Steuermodul, elektrischer Außenspiegel Fahrer/Beifahrer

767
Wartung

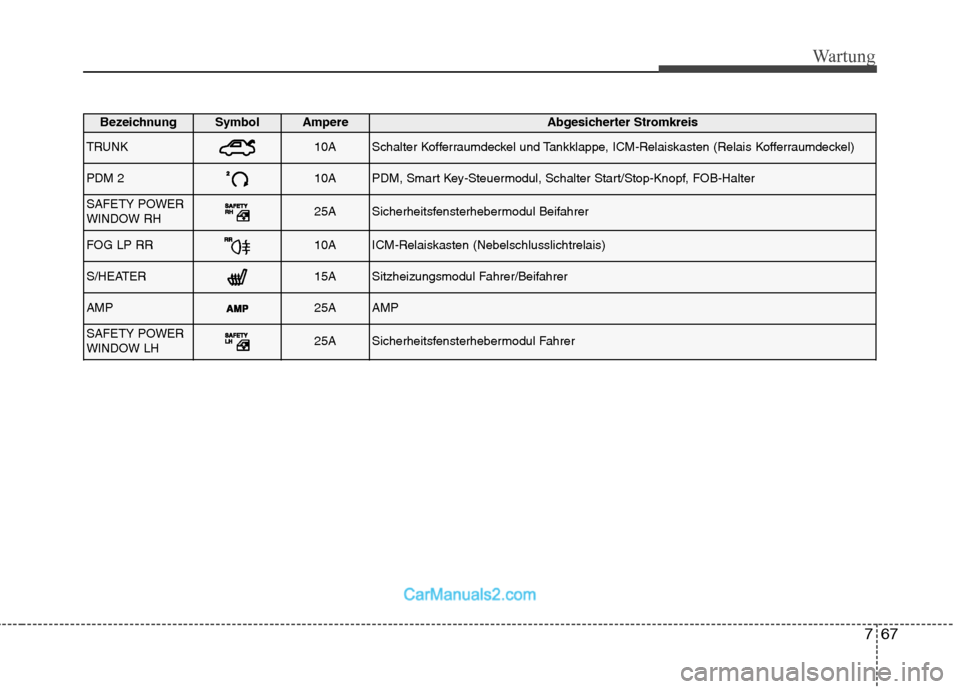

BezeichnungSymbolAmpereAbgesicherter Stromkreis
TRUNK10ASchalter Kofferraumdeckel und Tankklappe, ICM-Relaiskasten (Relais Kofferraumdeckel)
PDM 210APDM, Smart Key-Steuermodul, Schalter Start/Stop-Knopf, FOB-Halter
SAFETY POWER
WINDOW RH25ASicherheitsfensterhebermodul Beifahrer
FOG LP RR10AICM-Relaiskasten (Nebelschlusslichtrelais)
S/HEATER15ASitzheizungsmodul Fahrer/Beifahrer
AMP25AAMP
SAFETY POWER
WINDOW LH25ASicherheitsfensterhebermodul Fahrer

Wartung
68
7

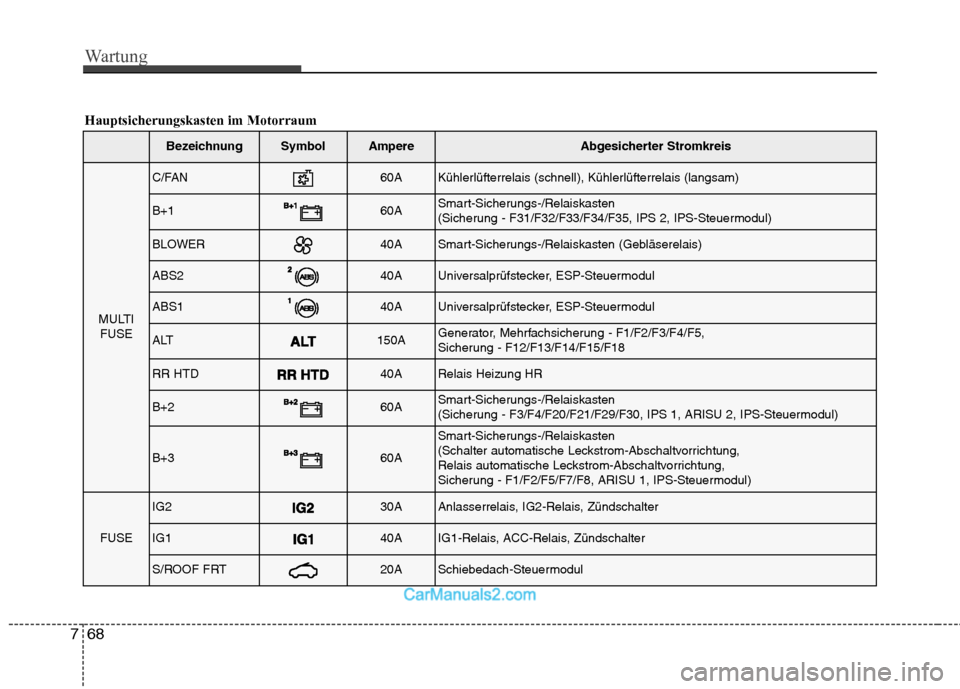

Hauptsicherungskasten im Motorraum
BezeichnungSymbolAmpereAbgesicherter Stromkreis
MULTI
FUSE
C/FAN60AKühlerlüfterrelais (schnell), Kühlerlüfterrelais (langsam)
B+160ASmart-Sicherungs-/Relaiskasten
(Sicherung - F31/F32/F33/F34/F35, IPS 2, IPS-Steuermodul)
BLOWER40ASmart-Sicherungs-/Relaiskasten (Gebläserelais)
ABS240AUniversalprüfstecker, ESP-Steuermodul
ABS140AUniversalprüfstecker, ESP-Steuermodul
ALT150AGenerator, Mehrfachsicherung - F1/F2/F3/F4/F5,
Sicherung - F12/F13/F14/F15/F18
RR HTD40ARelais Heizung HR
B+260ASmart-Sicherungs-/Relaiskasten
(Sicherung - F3/F4/F20/F21/F29/F30, IPS 1, ARISU 2, IPS-Steuermodul)
B+360A
Smart-Sicherungs-/Relaiskasten
(Schalter automatische Leckstrom-Abschaltvorrichtung,
Relais automatische Leckstrom-Abschaltvorrichtung,
Sicherung - F1/F2/F5/F7/F8, ARISU 1, IPS-Steuermodul)
FUSE
IG230AAnlasserrelais, IG2-Relais, Zündschalter
IG140AIG1-Relais, ACC-Relais, Zündschalter
S/ROOF FRT20ASchiebedach-Steuermodul

769
Wartung

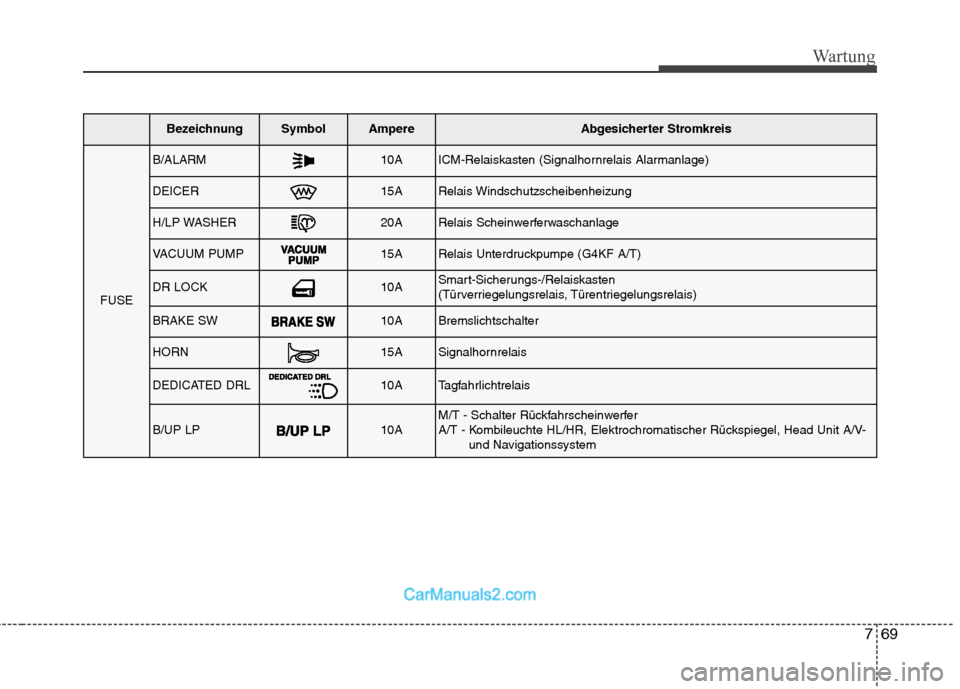

BezeichnungSymbolAmpereAbgesicherter Stromkreis
FUSE
B/ALARM10AICM-Relaiskasten (Signalhornrelais Alarmanlage)
DEICER15ARelais Windschutzscheibenheizung
H/LP WASHER20ARelais Scheinwerferwaschanlage
VACUUM PUMP15ARelais Unterdruckpumpe (G4KF A/T)
DR LOCK10ASmart-Sicherungs-/Relaiskasten
(Türverriegelungsrelais, Türentriegelungsrelais)
BRAKE SW10ABremslichtschalter
HORN15ASignalhornrelais
DEDICATED DRL10ATagfahrlichtrelais
B/UP LP10AM/T - Schalter Rückfahrscheinwerfer
A/T - Kombileuchte HL/HR, Elektrochromatischer Rückspiegel, Head Unit A/V-und Navigationssystem

Wartung
70
7

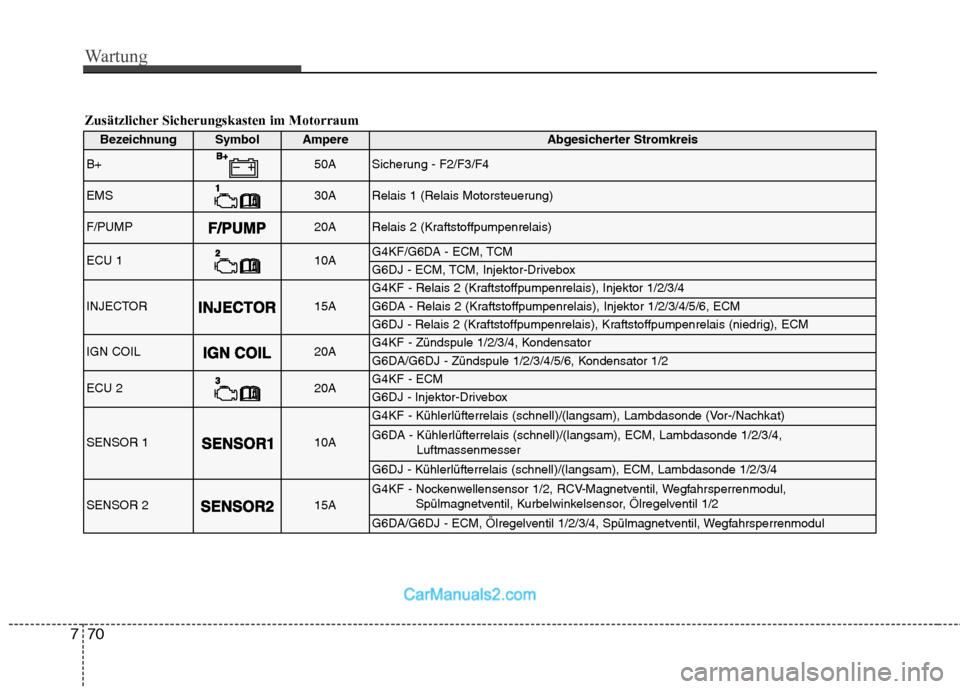

Zusätzlicher Sicherungskasten im Motorraum
BezeichnungSymbolAmpereAbgesicherter Stromkreis
B+50ASicherung - F2/F3/F4
EMS30ARelais 1 (Relais Motorsteuerung)
F/PUMP20ARelais 2 (Kraftstoffpumpenrelais)
ECU 110AG4KF/G6DA - ECM, TCM
G6DJ - ECM, TCM, Injektor-Drivebox
INJECTOR15A
G4KF - Relais 2 (Kraftstoffpumpenrelais), Injektor 1/2/3/4
G6DA - Relais 2 (Kraftstoffpumpenrelais), Injektor 1/2/3/4/5/6, ECM
G6DJ - Relais 2 (Kraftstoffpumpenrelais), Kraftstoffpumpenrelais (niedrig), ECM
IGN COIL20AG4KF - Zündspule 1/2/3/4, Kondensator
G6DA/G6DJ - Zündspule 1/2/3/4/5/6, Kondensator 1/2
ECU 220AG4KF - ECM
G6DJ - Injektor-Drivebox
SENSOR 110A
G4KF - Kühlerlüfterrelais (schnell)/(langsam), Lambdasonde (Vor-/Nachkat)
G6DA - Kühlerlüfterrelais (schnell)/(langsam), ECM, Lambdasonde 1/2/3/4,
Luftmassenmesser
G6DJ - Kühlerlüfterrelais (schnell)/(langsam), ECM, Lambdasonde 1/2/3/4
SENSOR 215A
G4KF - Nockenwellensensor 1/2, RCV-Magnetventil, Wegfahrsperrenmodul,Spülmagnetventil, Kurbelwinkelsensor, Ölregelventil 1/2
G6DA/G6DJ - ECM, Ölregelventil 1/2/3/4, Spülmagnetventil, Wegfahrsperrenmodul

771
Wartung

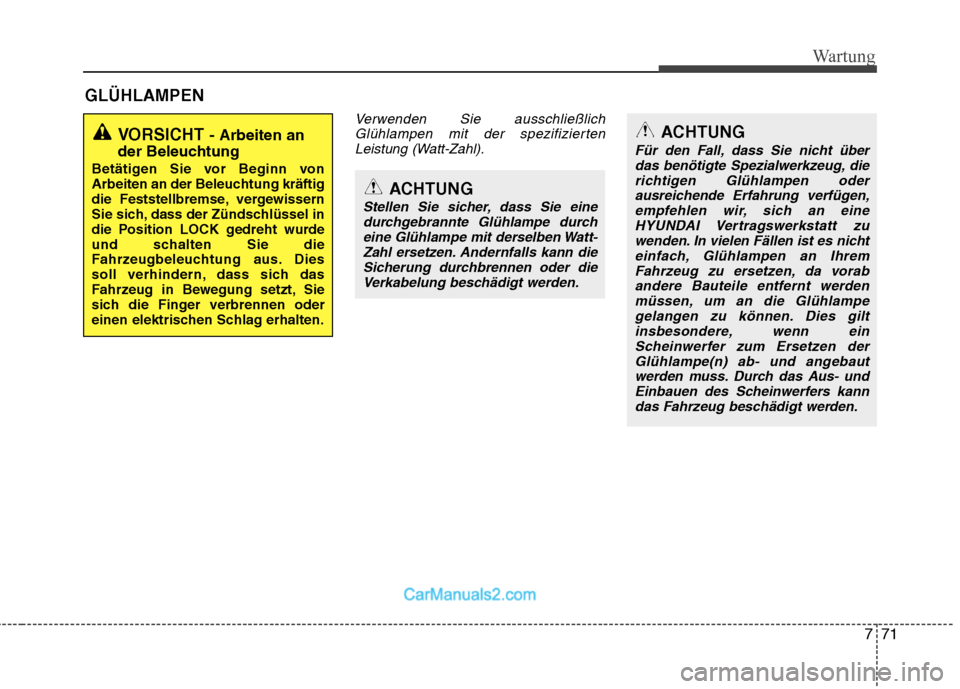

GLÜHLAMPEN
Verwenden Sie ausschließlichGlühlampen mit der spezifiziertenLeistung (Watt-Zahl).
VORSICHT - Arbeiten an
der Beleuchtung
Betätigen Sie vor Beginn von
Arbeiten an der Beleuchtung kräftig
die Feststellbremse, vergewissern
Sie sich, dass der Zündschlüssel in
die Position LOCK gedreht wurde
und schalten Sie die
Fahrzeugbeleuchtung aus. Dies
soll verhindern, dass sich das
Fahrzeug in Bewegung setzt, Sie
sich die Finger verbrennen oder
einen elektrischen Schlag erhalten.
ACHTUNG
Stellen Sie sicher, dass Sie eine durchgebrannte Glühlampe durcheine Glühlampe mit derselben Watt-
Zahl ersetzen. Andernfalls kann dieSicherung durchbrennen oder die Verkabelung beschädigt werden.
ACHTUNG
Für den Fall, dass Sie nicht über das benötigte Spezialwerkzeug, die
richtigen Glühlampen oder ausreichende Erfahrung verfügen,empfehlen wir, sich an eine HYUNDAI Vertragswerkstatt zu
wenden. In vielen Fällen ist es nicht einfach, Glühlampen an IhremFahrzeug zu ersetzen, da vorab
andere Bauteile entfernt werdenmüssen, um an die Glühlampe gelangen zu können. Dies giltinsbesondere, wenn ein
Scheinwerfer zum Ersetzen derGlühlampe(n) ab- und angebaut werden muss. Durch das Aus- undEinbauen des Scheinwerfers kann
das Fahrzeug beschädigt werden.

Wartung
72
7
✽✽

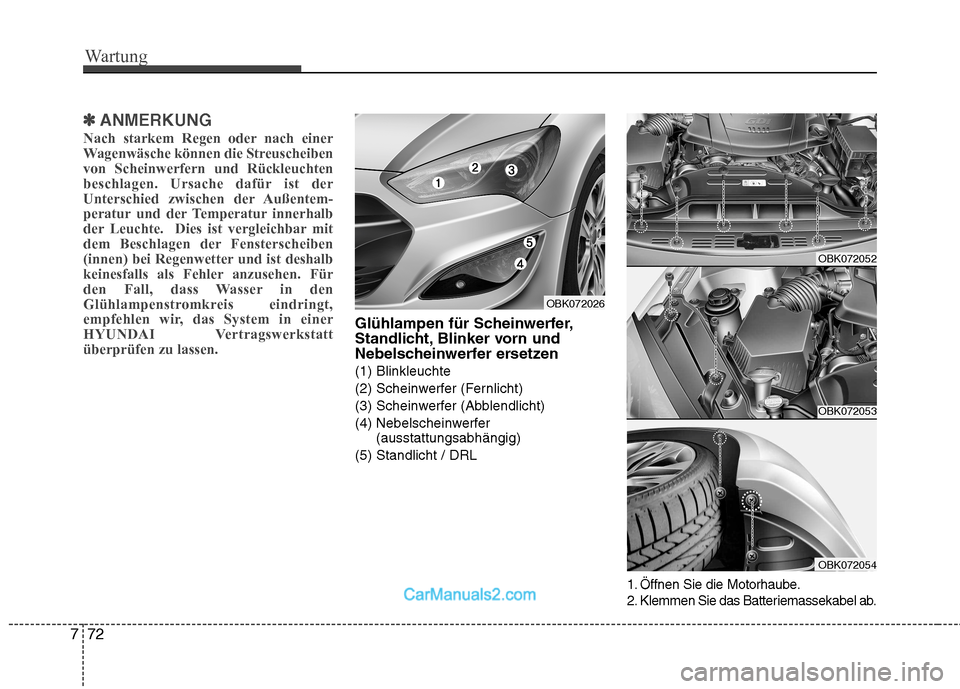

ANMERKUNG
Nach starkem Regen oder nach einer
Wagenwäsche können die Streuscheibenvon Scheinwerfern und Rückleuchten
beschlagen. Ursache dafür ist der
Unterschied zwischen der Außentem-
peratur und der Temperatur innerhalb
der Leuchte. Dies ist vergleichbar mit
dem Beschlagen der Fensterscheiben
(innen) bei Regenwetter und ist deshalb
keinesfalls als Fehler anzusehen. Für
den Fall, dass Wasser in den
Glühlampenstromkreis eindringt,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstattüberprüfen zu lassen.
Glühlampen für Scheinwerfer,
Standlicht, Blinker vorn und
Nebelscheinwerfer ersetzen (1) Blinkleuchte
(2) Scheinwerfer (Fernlicht)
(3) Scheinwerfer (Abblendlicht)
(4) Nebelscheinwerfer (ausstattungsabhängig)
(5) Standlicht / DRL
1. Öffnen Sie die Motorhaube.
2. Klemmen Sie das Batteriemassekabel ab.
OBK072052
OBK072053
OBK072054
OBK072026
