Wartung

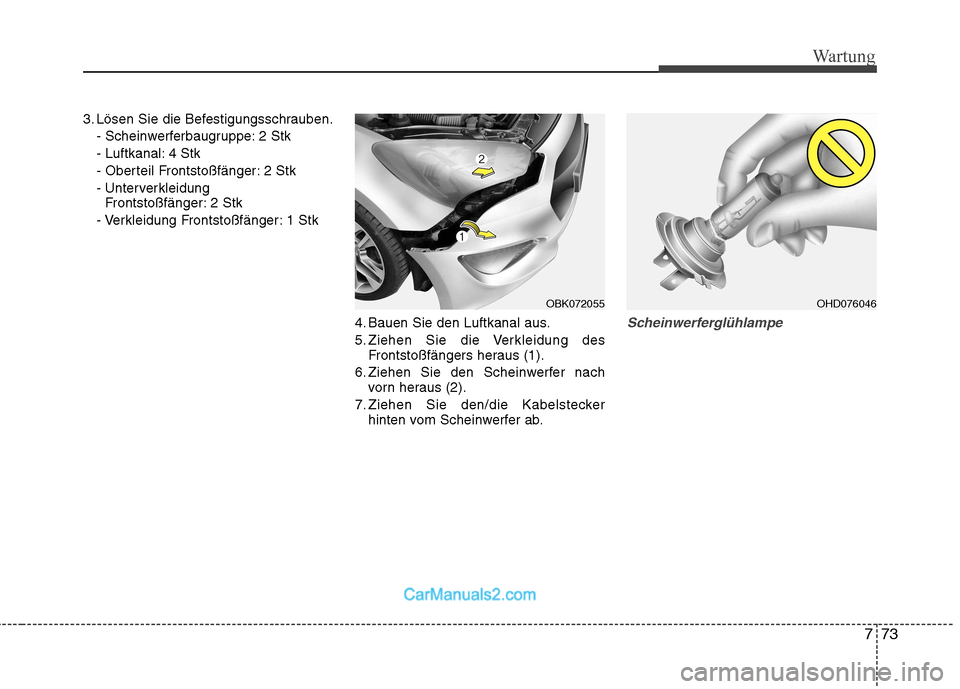

3. Lösen Sie die Befestigungsschrauben.- Scheinwerferbaugruppe: 2 Stk
- Luftkanal: 4 Stk
- Oberteil Frontstoßfänger: 2 Stk
- Unterverkleidung Frontstoßfänger: 2 Stk
- Verkleidung Frontstoßfänger: 1 Stk
4. Bauen Sie den Luftkanal aus.
5. Ziehen Sie die Verkleidung desFrontstoßfängers heraus (1).
6. Ziehen Sie den Scheinwerfer nach vorn heraus (2).
7. Ziehen Sie den/die Kabelstecker hinten vom Scheinwerfer ab.
Scheinwerferglühlampe
OBK072055OHD076046

Wartung
74
7

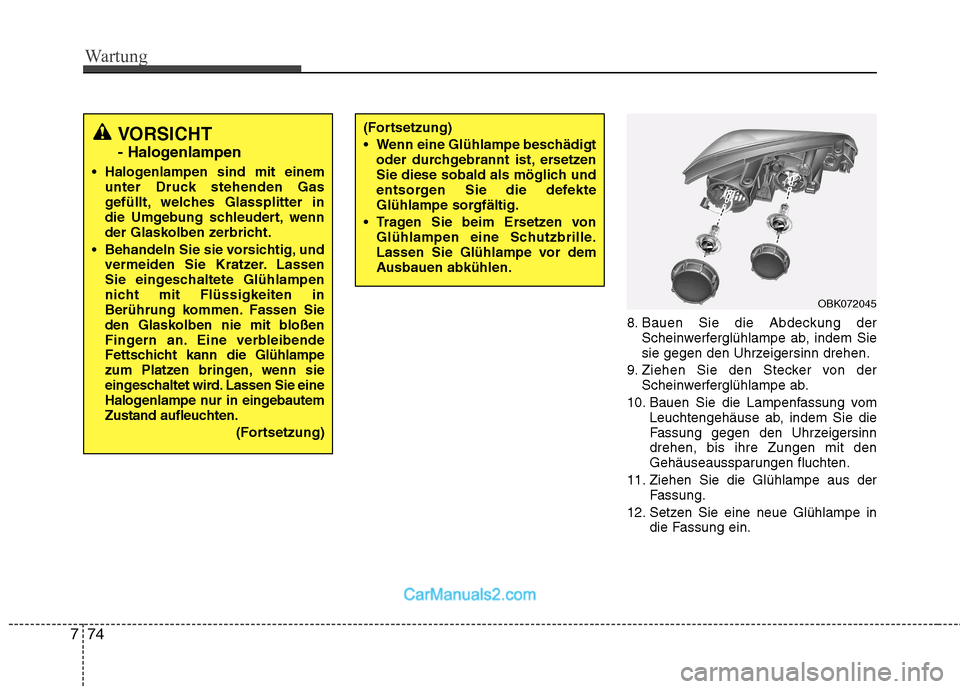

8. Bauen Sie die Abdeckung der
Scheinwerferglühlampe ab, indem Sie
sie gegen den Uhrzeigersinn drehen.
9. Ziehen Sie den Stecker von der Scheinwerferglühlampe ab.
10. Bauen Sie die Lampenfassung vom Leuchtengehäuse ab, indem Sie die
Fassung gegen den Uhrzeigersinndrehen, bis ihre Zungen mit den
Gehäuseaussparungen fluchten.
11. Ziehen Sie die Glühlampe aus der Fassung.
12. Setzen Sie eine neue Glühlampe in die Fassung ein.
(Fortsetzung)
Wenn eine Glühlampe beschädigtoder durchgebrannt ist, ersetzen
Sie diese sobald als möglich und
entsorgen Sie die defekte
Glühlampe sorgfältig.
Tragen Sie beim Ersetzen von Glühlampen eine Schutzbrille.
Lassen Sie Glühlampe vor dem
Ausbauen abkühlen.VORSICHT -
Halogenlampen
Halogenlampen sind mit einemunter Druck stehenden Gas
gefüllt, welches Glassplitter in
die Umgebung schleudert, wenn
der Glaskolben zerbricht.
Behandeln Sie sie vorsichtig, und vermeiden Sie Kratzer. Lassen
Sie eingeschaltete Glühlampen
nicht mit Flüssigkeiten in
Berührung kommen. Fassen Sie
den Glaskolben nie mit bloßen
Fingern an. Eine verbleibende
Fettschicht kann die Glühlampe
zum Platzen bringen, wenn sie
eingeschaltet wird. Lassen Sie eine
Halogenlampe nur in eingebautem
Zustand aufleuchten.
(Fortsetzung)
OBK072045

775
Wartung

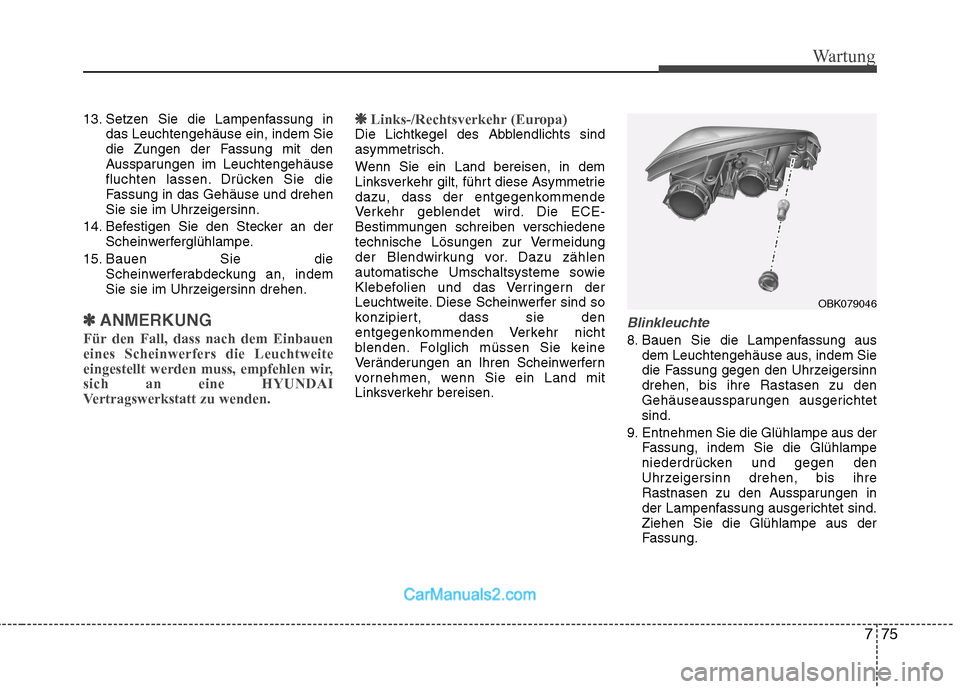

13. Setzen Sie die Lampenfassung indas Leuchtengehäuse ein, indem Sie
die Zungen der Fassung mit den
Aussparungen im Leuchtengehäuse
fluchten lassen. Drücken Sie die
Fassung in das Gehäuse und drehen
Sie sie im Uhrzeigersinn.
14. Befestigen Sie den Stecker an der Scheinwerferglühlampe.
15. Bauen Sie die Scheinwerferabdeckung an, indem
Sie sie im Uhrzeigersinn drehen.
✽✽ANMERKUNG
Für den Fall, dass nach dem Einbauen eines Scheinwerfers die Leuchtweite
eingestellt werden muss, empfehlen wir,sich an eine HYUNDAI
Vertragswerkstatt zu wenden. ❈
❈
Links-/Rechtsverkehr (Europa)Die Lichtkegel des Abblendlichts sind
asymmetrisch.
Wenn Sie ein Land bereisen, in dem
Linksverkehr gilt, führt diese Asymmetrie
dazu, dass der entgegenkommende
Verkehr geblendet wird. Die ECE-
Bestimmungen schreiben verschiedene
technische Lösungen zur Vermeidung
der Blendwirkung vor. Dazu zählen
automatische Umschaltsysteme sowie
Klebefolien und das Verringern der
Leuchtweite. Diese Scheinwerfer sind so
konzipiert, dass sie den
entgegenkommenden Verkehr nicht
blenden. Folglich müssen Sie keine
Veränderungen an Ihren Scheinwerfern
vornehmen, wenn Sie ein Land mit
Linksverkehr bereisen.
Blinkleuchte
8. Bauen Sie die Lampenfassung aus
dem Leuchtengehäuse aus, indem Sie
die Fassung gegen den Uhrzeigersinndrehen, bis ihre Rastasen zu den
Gehäuseaussparungen ausgerichtetsind.
9. Entnehmen Sie die Glühlampe aus der Fassung, indem Sie die Glühlampe
niederdrücken und gegen den
Uhrzeigersinn drehen, bis ihre
Rastnasen zu den Aussparungen in
der Lampenfassung ausgerichtet sind.Ziehen Sie die Glühlampe aus der
Fassung.
OBK079046

Wartung
76
7

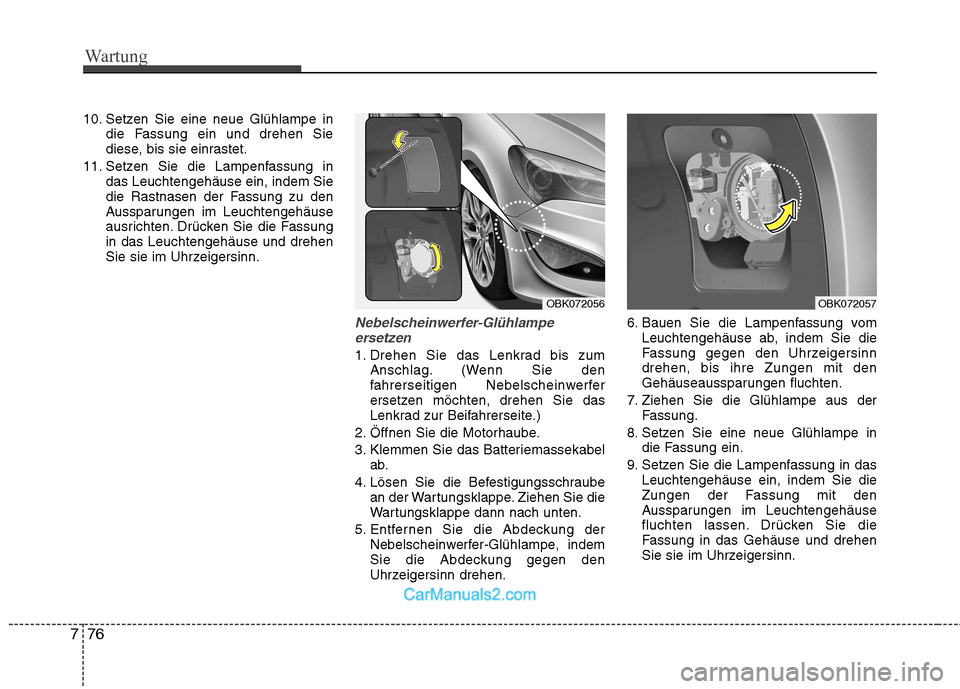

10. Setzen Sie eine neue Glühlampe in
die Fassung ein und drehen Sie
diese, bis sie einrastet.
11. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie
die Rastnasen der Fassung zu den
Aussparungen im Leuchtengehäuse
ausrichten. Drücken Sie die Fassungin das Leuchtengehäuse und drehen
Sie sie im Uhrzeigersinn.
Nebelscheinwerfer-Glühlampe
ersetzen
1. Drehen Sie das Lenkrad bis zum Anschlag. (Wenn Sie den
fahrerseitigen Nebelscheinwerfer
ersetzen möchten, drehen Sie das
Lenkrad zur Beifahrerseite.)
2. Öffnen Sie die Motorhaube.
3. Klemmen Sie das Batteriemassekabel ab.
4. Lösen Sie die Befestigungsschraube an der Wartungsklappe. Ziehen Sie die
Wartungsklappe dann nach unten.
5. Entfernen Sie die Abdeckung der Nebelscheinwerfer-Glühlampe, indem
Sie die Abdeckung gegen den
Uhrzeigersinn drehen. 6. Bauen Sie die Lampenfassung vom
Leuchtengehäuse ab, indem Sie die
Fassung gegen den Uhrzeigersinndrehen, bis ihre Zungen mit den
Gehäuseaussparungen fluchten.
7. Ziehen Sie die Glühlampe aus der Fassung.
8. Setzen Sie eine neue Glühlampe in die Fassung ein.
9. Setzen Sie die Lampenfassung in das Leuchtengehäuse ein, indem Sie die
Zungen der Fassung mit den
Aussparungen im Leuchtengehäuse
fluchten lassen. Drücken Sie die
Fassung in das Gehäuse und drehen
Sie sie im Uhrzeigersinn.
OBK072056OBK072057

777
Wartung

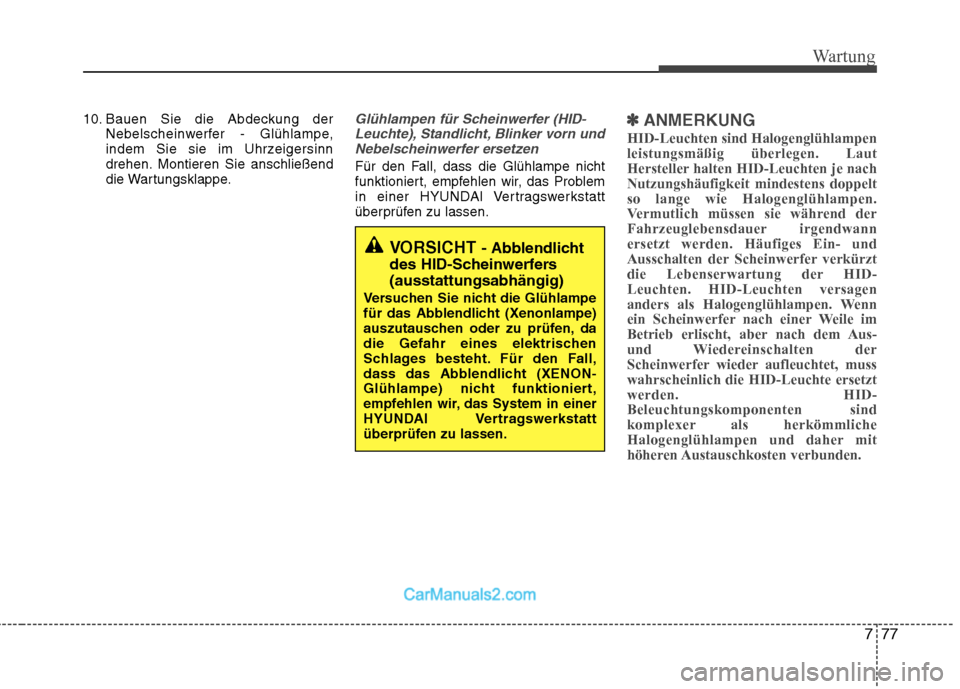

10. Bauen Sie die Abdeckung derNebelscheinwerfer - Glühlampe,
indem Sie sie im Uhrzeigersinn
drehen. Montieren Sie anschließend
die Wartungsklappe.Glühlampen für Scheinwerfer (HID-
Leuchte), Standlicht, Blinker vorn undNebelscheinwerfer ersetzen
Für den Fall, dass die Glühlampe nicht
funktioniert, empfehlen wir, das Problem
in einer HYUNDAI Vertragswerkstatt
überprüfen zu lassen.
✽✽ ANMERKUNG
HID-Leuchten sind Halogenglühlampen leistungsmäßig überlegen. Laut
Hersteller halten HID-Leuchten je nachNutzungshäufigkeit mindestens doppeltso lange wie Halogenglühlampen.
Vermutlich müssen sie während der
Fahrzeuglebensdauer irgendwannersetzt werden. Häufiges Ein- und
Ausschalten der Scheinwerfer verkürzt
die Lebenserwartung der HID-Leuchten. HID-Leuchten versagen
anders als Halogenglühlampen. Wenn
ein Scheinwerfer nach einer Weile im
Betrieb erlischt, aber nach dem Aus-
und Wiedereinschalten der
Scheinwerfer wieder aufleuchtet, musswahrscheinlich die HID-Leuchte ersetztwerden. HID-Beleuchtungskomponenten sind
komplexer als herkömmliche
Halogenglühlampen und daher mit
höheren Austauschkosten verbunden.
VORSICHT - Abblendlicht
des HID-Scheinwerfers (ausstattungsabhängig)
Versuchen Sie nicht die Glühlampe
für das Abblendlicht (Xenonlampe)
auszutauschen oder zu prüfen, da
die Gefahr eines elektrischen
Schlages besteht. Für den Fall,
dass das Abblendlicht (XENON-
Glühlampe) nicht funktioniert,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen.

Wartung
78
7

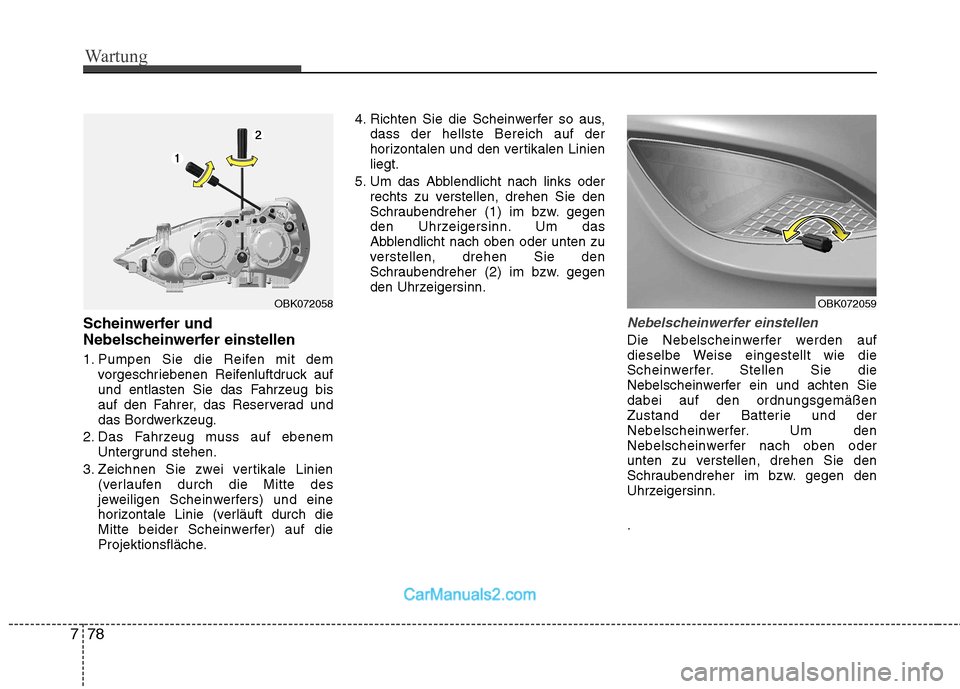

Scheinwerfer und
Nebelscheinwerfer einstellen
1. Pumpen Sie die Reifen mit dem
vorgeschriebenen Reifenluftdruck auf
und entlasten Sie das Fahrzeug bis
auf den Fahrer, das Reserverad und
das Bordwerkzeug.
2. Das Fahrzeug muss auf ebenem Untergrund stehen.
3. Zeichnen Sie zwei vertikale Linien (verlaufen durch die Mitte des
jeweiligen Scheinwerfers) und eine
horizontale Linie (verläuft durch die
Mitte beider Scheinwerfer) auf die
Projektionsfläche. 4. Richten Sie die Scheinwerfer so aus,
dass der hellste Bereich auf der
horizontalen und den vertikalen Linienliegt.
5. Um das Abblendlicht nach links oder rechts zu verstellen, drehen Sie den
Schraubendreher (1) im bzw. gegen
den Uhrzeigersinn. Um das
Abblendlicht nach oben oder unten zu
verstellen, drehen Sie den
Schraubendreher (2) im bzw. gegen
den Uhrzeigersinn.Nebelscheinwerfer einstellen
Die Nebelscheinwerfer werden auf
dieselbe Weise eingestellt wie die
Scheinwerfer. Stellen Sie die
Nebelscheinwerfer ein und achten Sie
dabei auf den ordnungsgemäßen
Zustand der Batterie und der
Nebelscheinwerfer. Um den
Nebelscheinwerfer nach oben oder
unten zu verstellen, drehen Sie den
Schraubendreher im bzw. gegen den
Uhrzeigersinn. .
OBK072059OBK072058

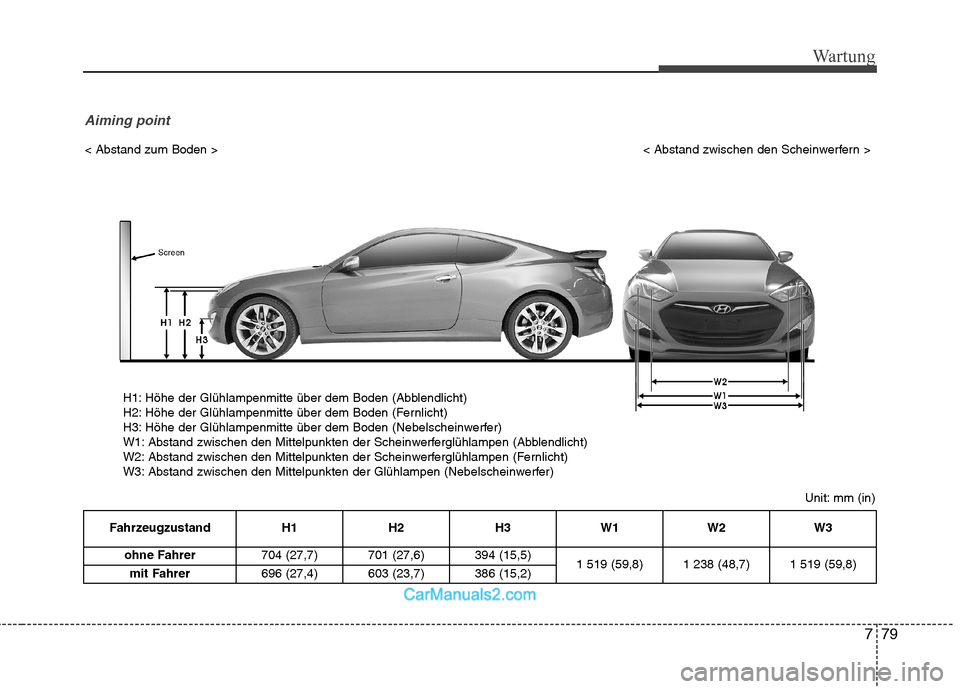

779
Wartung
Unit: mm (in)
< Abstand zum Boden >
< Abstand zwischen den Scheinwerfern >
H1: Höhe der Glühlampenmitte über dem Boden (Abblendlicht)
H2: Höhe der Glühlampenmitte über dem Boden (Fernlicht)
H3: Höhe der Glühlampenmitte über dem Boden (Nebelscheinwerfer)
W1: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Abblendlicht)
W2: Abstand zwischen den Mittelpunkten der Scheinwerferglühlampen (Fernlicht)
W3: Abstand zwischen den Mittelpunkten der Glühlampen (Nebelscheinwerfer)
Aiming point
Fahrzeugzustand H1 H2 H3 W1 W2 W3 ohne Fahrer 704 (27,7) 701 (27,6) 394 (15,5)
1 519 (59,8) 1 238 (48,7) 1 519 (59,8)
mit Fahrer 696 (27,4) 603 (23,7) 386 (15,2)

Wartung
80
7

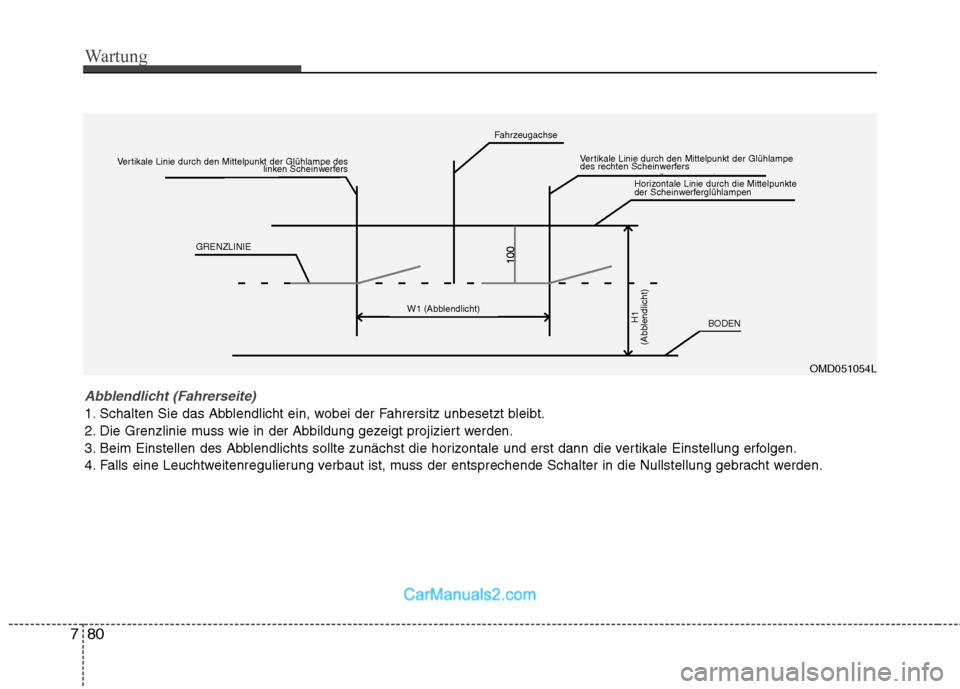

Abblendlicht (Fahrerseite)
1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.
OMD051054L
Vertikale Linie durch den Mittelpunkt der Glühlampe des
linken Scheinwerfers
Fahrzeugachse
Vertikale Linie durch den Mittelpunkt der Glühlampe
des rechten Scheinwerfers
Horizontale Linie durch die Mittelpunkte
der Scheinwerferglühlampen
GRENZLINIE
W1 (Abblendlicht)H1
(Abblendlicht)BODEN

781
Wartung

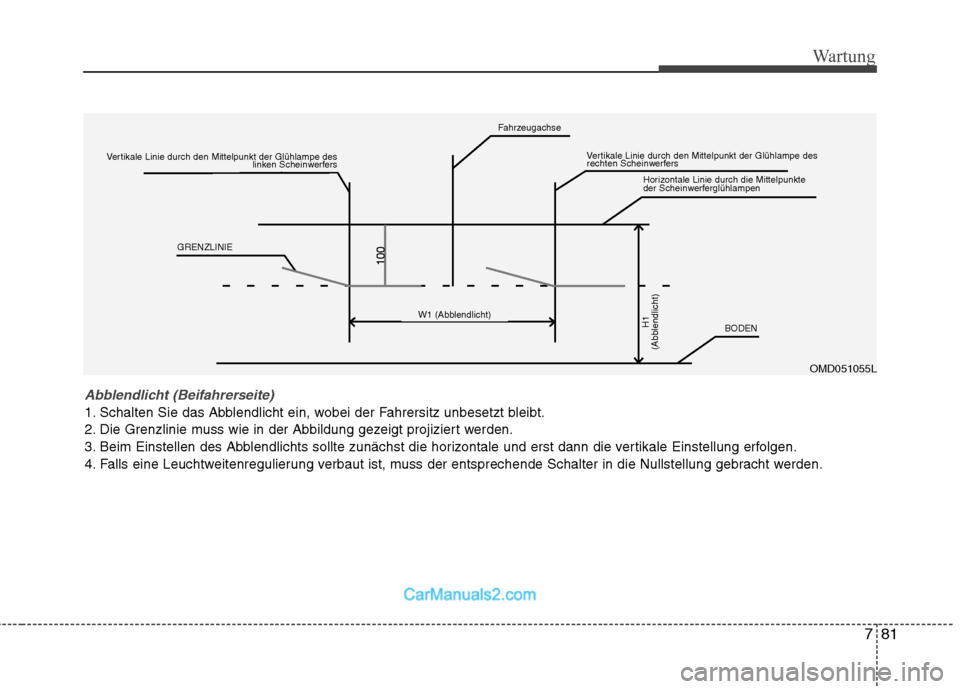

Abblendlicht (Beifahrerseite)
1. Schalten Sie das Abblendlicht ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss wie in der Abbildung gezeigt projiziert werden.
3. Beim Einstellen des Abblendlichts sollte zunächst die horizontale und erst dann die vertikale Einstellung erfolgen.
4. Falls eine Leuchtweitenregulierung verbaut ist, muss der entsprechende Schalter in die Nullstellung gebracht werden.
OMD051055L
Vertikale Linie durch den Mittelpunkt der Glühlampe deslinken ScheinwerfersVertikale Linie durch den Mittelpunkt der Glühlampe des
rechten Scheinwerfers
Horizontale Linie durch die Mittelpunkte
der Scheinwerferglühlampen
Fahrzeugachse
GRENZLINIE
W1 (Abblendlicht)H1
(Abblendlicht)BODEN

Wartung
82
7

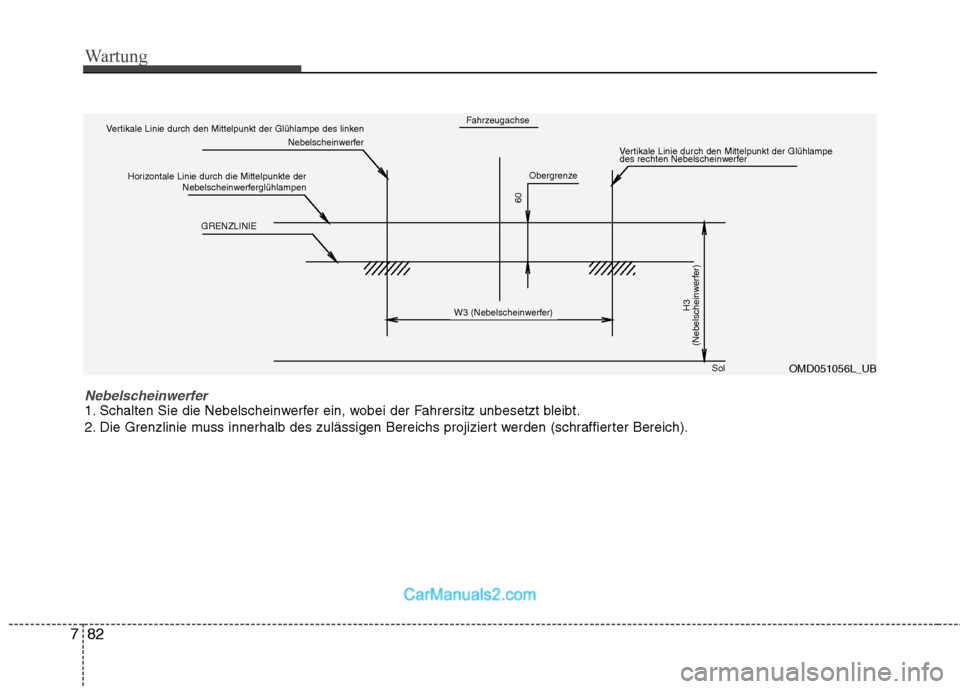

Nebelscheinwerfer1. Schalten Sie die Nebelscheinwerfer ein, wobei der Fahrersitz unbesetzt bleibt.
2. Die Grenzlinie muss innerhalb des zulässigen Bereichs projiziert werden (schraffierter Bereich).
OMD051056L_UB
Vertikale Linie durch den Mittelpunkt der Glühlampe des linken
Nebelscheinwerfer
Horizontale Linie durch die Mittelpunkte derNebelscheinwerferglühlampen
GRENZLINIE
Fahrzeugachse
Obergrenze
Vertikale Linie durch den Mittelpunkt der Glühlampe
des rechten Nebelscheinwerfer
W3 (Nebelscheinwerfer)H3
(Nebelscheinwerfer)
