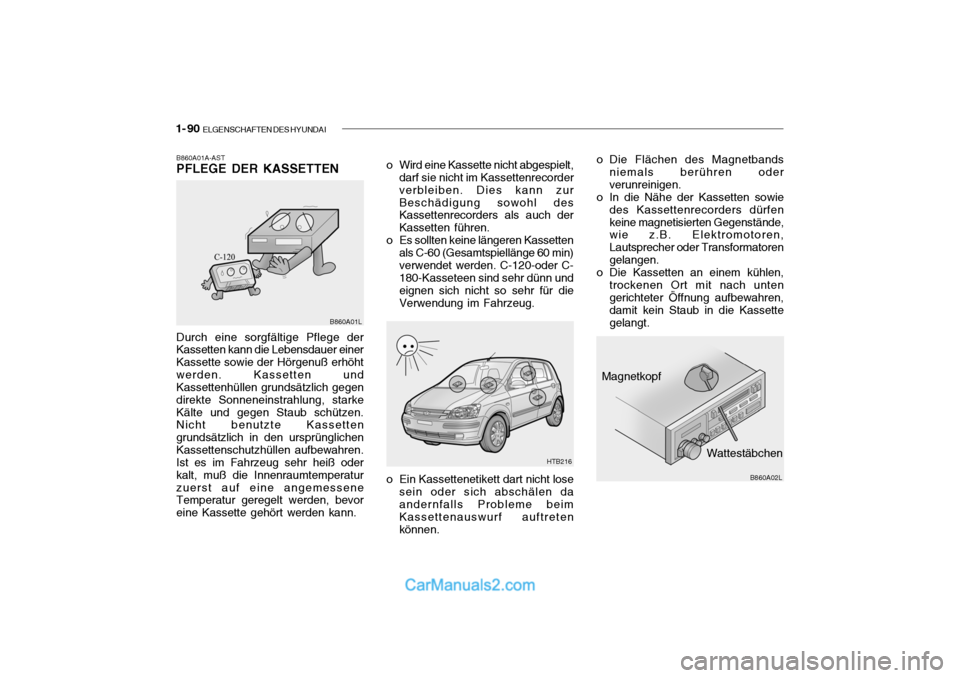

1- 90 ELGENSCHAFTEN DES HYUNDAI
Durch eine sorgfältige Pflege der Kassetten kann die Lebensdauer einer Kassette sowie der Hörgenuß erhöhtwerden. Kassetten und Kassettenhüllen grundsätzlich gegen direkte Sonneneinstrahlung, starkeKälte und gegen Staub schützen. Nicht benutzte Kassetten grundsätzlich in den ursprünglichenKassettenschutzhüllen aufbewahren. Ist es im Fahrzeug sehr heiß oder kalt, muß die Innenraumtemperaturzuerst auf eine angemessene Temperatur geregelt werden, bevor eine Kassette gehört werden kann.
B860A01A-AST PFLEGE DER KASSETTEN
B860A01L
o Wird eine Kassette nicht abgespielt,
darf sie nicht im Kassettenrecorder verbleiben. Dies kann zurBeschädigung sowohl des Kassettenrecorders als auch der Kassetten führen.
o Es sollten keine längeren Kassetten
als C-60 (Gesamtspiellänge 60 min)verwendet werden. C-120-oder C- 180-Kasseteen sind sehr dünn und eignen sich nicht so sehr für dieVerwendung im Fahrzeug.
HTB216
o Ein Kassettenetikett dart nicht lose sein oder sich abschälen da andernfalls Probleme beim Kassettenauswurf auftretenkönnen. o Die Flächen des Magnetbands
niemals berühren oderverunreinigen.
o In die Nähe der Kassetten sowie des Kassettenrecorders dürfenkeine magnetisierten Gegenstände, wie z.B. Elektromotoren, Lautsprecher oder Transformatorengelangen.
o Die Kassetten an einem kühlen,
trockenen Ort mit nach untengerichteter Öffnung aufbewahren, damit kein Staub in die Kassette gelangt.
Magnetkopf
WattestäbchenB860A02L

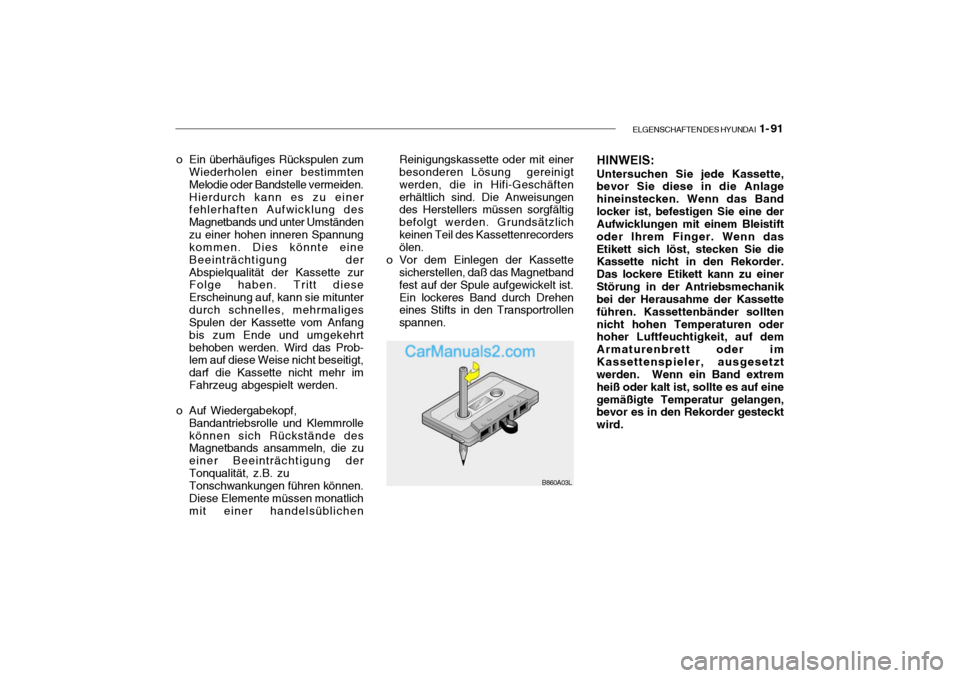

ELGENSCHAFTEN DES HYUNDAI 1- 91
B860A03L
o Ein überhäufiges Rückspulen zum
Wiederholen einer bestimmten Melodie oder Bandstelle vermeiden.Hierdurch kann es zu einer fehlerhaften Aufwicklung des Magnetbands und unter Umständenzu einer hohen inneren Spannung kommen. Dies könnte eine Beeinträchtigung derAbspielqualität der Kassette zur Folge haben. Tritt diese Erscheinung auf, kann sie mitunterdurch schnelles, mehrmaliges Spulen der Kassette vom Anfang bis zum Ende und umgekehrtbehoben werden. Wird das Prob- lem auf diese Weise nicht beseitigt, darf die Kassette nicht mehr imFahrzeug abgespielt werden.
o Auf Wiedergabekopf, Bandantriebsrolle und Klemmrollekönnen sich Rückstände des Magnetbands ansammeln, die zu einer Beeinträchtigung derTonqualität, z.B. zuTonschwankungen führen können.Diese Elemente müssen monatlichmit einer handelsüblichen Reinigungskassette oder mit einer besonderen Lösung gereinigt werden, die in Hifi-Geschäftenerhältlich sind. Die Anweisungen des Herstellers müssen sorgfältig befolgt werden. Grundsätzlichkeinen Teil des Kassettenrecorders ölen.
o Vor dem Einlegen der Kassette sicherstellen, daß das Magnetband fest auf der Spule aufgewickelt ist.Ein lockeres Band durch Drehen eines Stifts in den Transportrollen spannen. HINWEIS: Untersuchen Sie jede Kassette, bevor Sie diese in die Anlage hineinstecken. Wenn das Bandlocker ist, befestigen Sie eine der Aufwicklungen mit einem Bleistift oder Ihrem Finger. Wenn dasEtikett sich löst, stecken Sie die Kassette nicht in den Rekorder. Das lockere Etikett kann zu einerStörung in der Antriebsmechanik bei der Herausahme der Kassette führen. Kassettenbänder solltennicht hohen Temperaturen oder hoher Luftfeuchtigkeit, auf dem Armaturenbrett oder imKassettenspieler, ausgesetzt werden. Wenn ein Band extrem heiß oder kalt ist, sollte es auf einegemäßigte Temperatur gelangen, bevor es in den Rekorder gesteckt wird.

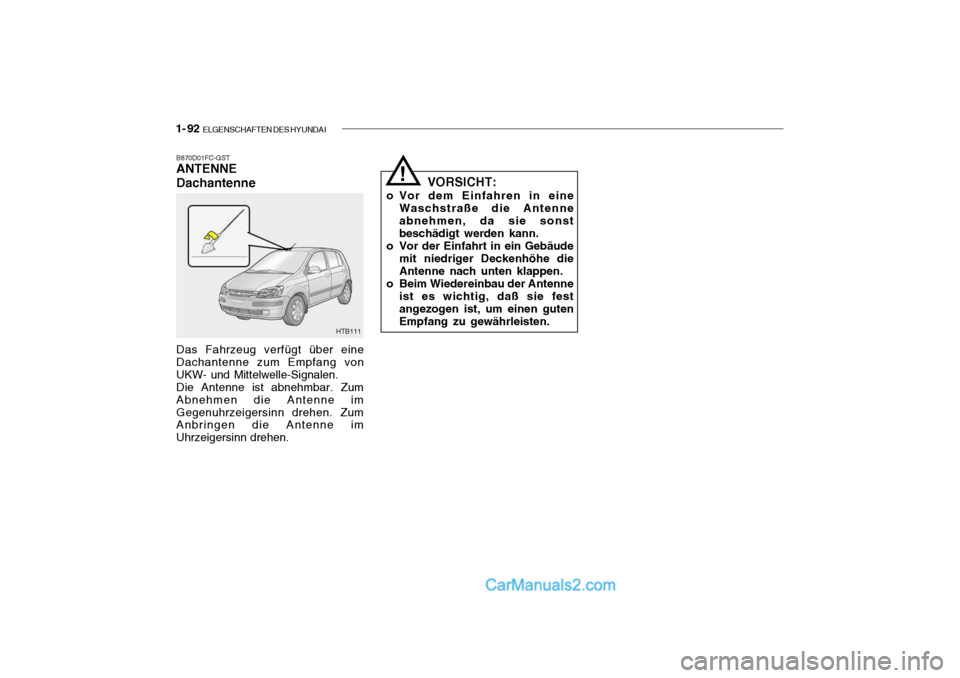

1- 92 ELGENSCHAFTEN DES HYUNDAI
B870D01FC-GST ANTENNE Dachantenne Das Fahrzeug verfügt über eine Dachantenne zum Empfang von UKW- und Mittelwelle-Signalen.Die Antenne ist abnehmbar. ZumAbnehmen die Antenne imGegenuhrzeigersinn drehen. Zum Anbringen die Antenne im Uhrzeigersinn drehen.
HTB111 VORSICHT:
o Vor dem Einfahren in eine Waschstraße die Antenne abnehmen, da sie sonst beschädigt werden kann.
o Vor der Einfahrt in ein Gebäude mit niedriger Deckenhöhe die Antenne nach unten klappen.
o Beim Wiedereinbau der Antenne ist es wichtig, daß sie festangezogen ist, um einen gutenEmpfang zu gewährleisten.
!

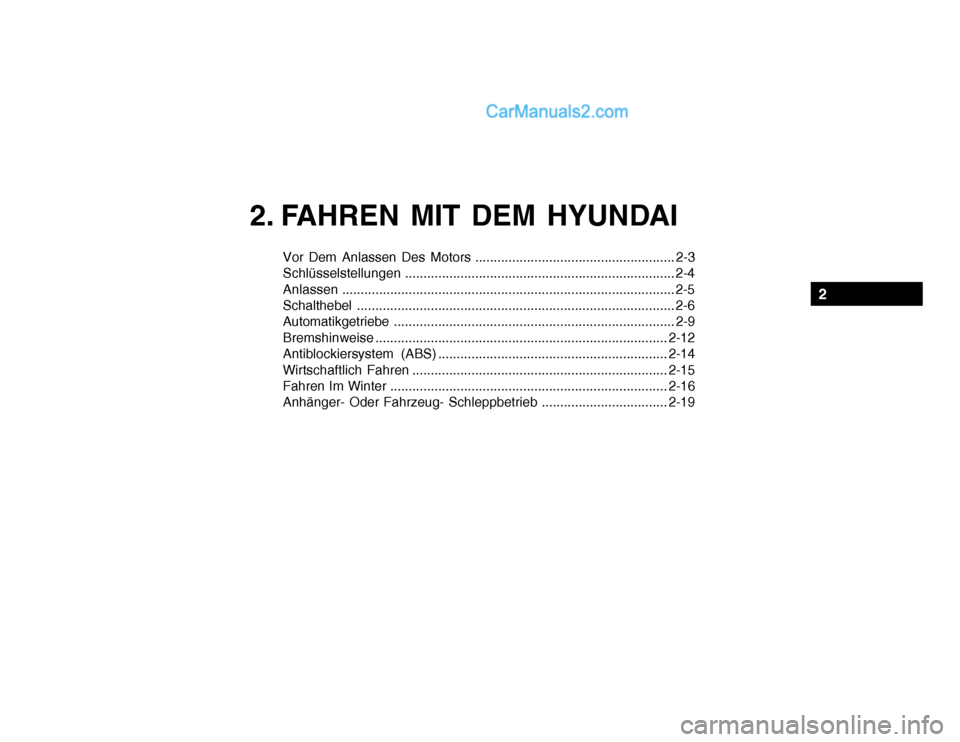

Vor Dem Anlassen Des Motors ...................................................... 2-3 Schlüsselstellungen......................................................................... 2-4
Anlassen .......................................................................................... 2-5
Schalthebel ...................................................................................... 2-6
Automatikgetriebe ............................................................................ 2-9
Bremshinweise ............................................................................... 2-12
Antiblockiersyst em (ABS) .............................................................. 2-14
Wirtschaftlich Fahren ..................................................................... 2-15
Fahren Im Wi nter........................................................................... 2-16
Anhänger- Oder Fahrzeug- Schleppbetrieb .................................. 2-19
2. FAHREN MIT DEM HYUNDAI
2

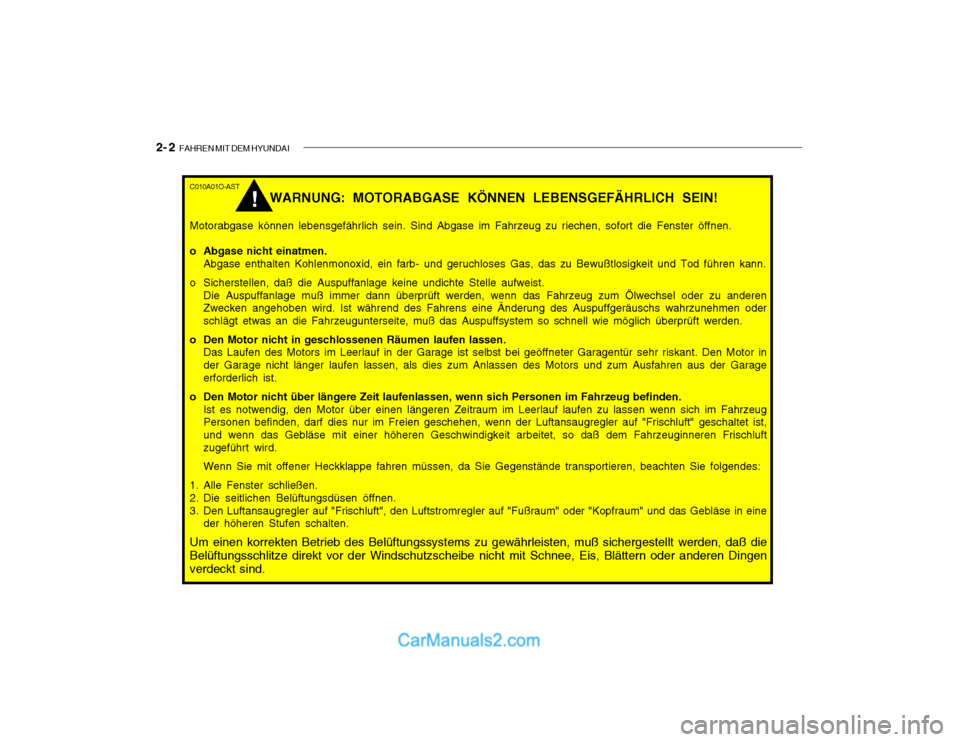

2- 2 FAHREN MIT DEM HYUNDAI
C010A01O-AST
WARNUNG: MOTORABGASE KÖNNEN LEBENSGEFÄHRLICH SEIN!
Motorabgase können lebensgefährlich sein. Sind Abgase im Fahrzeug zu riechen, sofort die Fenster öffnen.
o Abgase nicht einatmen. Abgase enthalten Kohlenmonoxid, ein farb- und geruchloses Gas, das zu Bewußtlosigkeit und Tod führen kann.
o Sicherstellen, daß die Auspuffanlage keine undichte Stelle aufweist. Die Auspuffanlage muß immer dann überprüft werden, wenn das Fahrzeug zum Ölwechsel oder zu anderen Zwecken angehoben wird. Ist während des Fahrens eine Änderung des Auspuffgeräuschs wahrzunehmen oder schlägt etwas an die Fahrzeugunterseite, muß das Auspuffsystem so schnell wie möglich überprüft werden.
o Den Motor nicht in geschlossenen Räumen laufen lassen. Das Laufen des Motors im Leerlauf in der Garage ist selbst bei geöffneter Garagentür sehr riskant. Den Motor inder Garage nicht länger laufen lassen, als dies zum Anlassen des Motors und zum Ausfahren aus der Garage erforderlich ist.
o Den Motor nicht über längere Zeit laufenlassen, wenn sich Personen im Fahrzeug befinden. Ist es notwendig, den Motor über einen längeren Zeitraum im Leerlauf laufen zu lassen wenn sich im FahrzeugPersonen befinden, darf dies nur im Freien geschehen, wenn der Luftansaugregler auf "Frischluft" geschaltet ist, und wenn das Gebläse mit einer höheren Geschwindigkeit arbeitet, so daß dem Fahrzeuginneren Frischluft zugeführt wird. Wenn Sie mit offener Heckklappe fahren müssen, da Sie Gegenstände transportieren, beachten Sie folgendes:
1. Alle Fenster schließen.
2. Die seitlichen Belüftungsdüsen öffnen.
3. Den Luftansaugregler auf "Frischluft", den Luftstromregler auf "Fußraum" oder "Kopfraum" und das Gebläse in eine der höheren Stufen schalten.
Um einen korrekten Betrieb des Belüftungssystems zu gewährleisten, muß sichergestellt werden, daß die Belüftungsschlitze direkt vor der Windschutzscheibe nicht mit Schnee, Eis, Blättern oder anderen Dingen verdeckt sind.
!

FAHREN MIT DEM HYUNDAI 2- 3
!
C020A01O-AST VOR DEM ANLASSEN DES
MOTORS Vor dem Anlassen des Motors müssen grundsätzlich die folgenden Schritte unternommen werden:
1. Das Fahrzeug von außen auf platte Reifen, Öl- oder Wasserpfützen oder andere Anzeichen überprüfen, diemögliche Störungen anzeigen.
2. Nach dem Einsteigen in das
Fahrzeug überprüfen, ob dieHandbremse angezogen ist.
3. Überprüfen, ob alle Fenster und
Schein-werfer sauber sind.
4. Die Stellung von Innen- und
Außenspiegeln überprüfen.
5. Sitz, Sitzlehne und Kopfstütze auf die korrekte Position überprüfen.
6. Alle Türen schließen.
7. Den Sicherheitsgurt anlegen und über-prüfen, ob alle Insassen diesebenfalls getan haben.
8. Lampen und Zubehör, die nicht erforderlich sind, ausschalten. 9. Vor dem Drehen des Zündschlüssels
in die Position "ON" (Fahrt)überprüfen, daß alle erforderlichenWarnleuchten betriebsfähig sind, und daß ausreichend Kraftstoff vorhanden ist.
10.Bei eingeschalteter Zündung die Funktion der Warnleuchten undGlühbirnen überprüfen.
WARNUNG: (NUR DIESELMOTOR)
Um zu gewährleisten, daß die Bremsanlage beim Anfahren beikalter Witterung einen ausreichenden Unterdruck aufweist, muß der Motor nach dem Anlasseneinige Sekunden lang im Leerlauf laufen. C030A01A-GSTZÜNDSCHLOSS- UND LENKRADVER-RIEGELUNGAnlassen des Motors Vor dem Anlassen des Motors die folgenden Schritte unternehmen.
o Verfügt der Hyundai über ein
Schaltgetriebe, den Schalthebel in die Leerlaufstellung schalten unddie Kupplung treten.
o Verfügt der Hyundai über ein
Automatikgetriebe, den Wählhebelin die Position "P" (Parkstellung) schalten.
o Zum Anlassen des Motors den Zünd-
schlüssel einstecken und in diePosition "START" drehen. Sobald der Motor angesprungen ist, denSchlüssel loslassen. Der Schlüssel darf nicht länger als 15 Sekunden in
der Stellung "START" gehaltenwerden.
HINWEIS: Aus Sicherheitsgründen startet der Motor nicht, wenn sich der Wählhebel nicht in den Positionen "P" oder "N" (Automatikgetriebe)befindet.

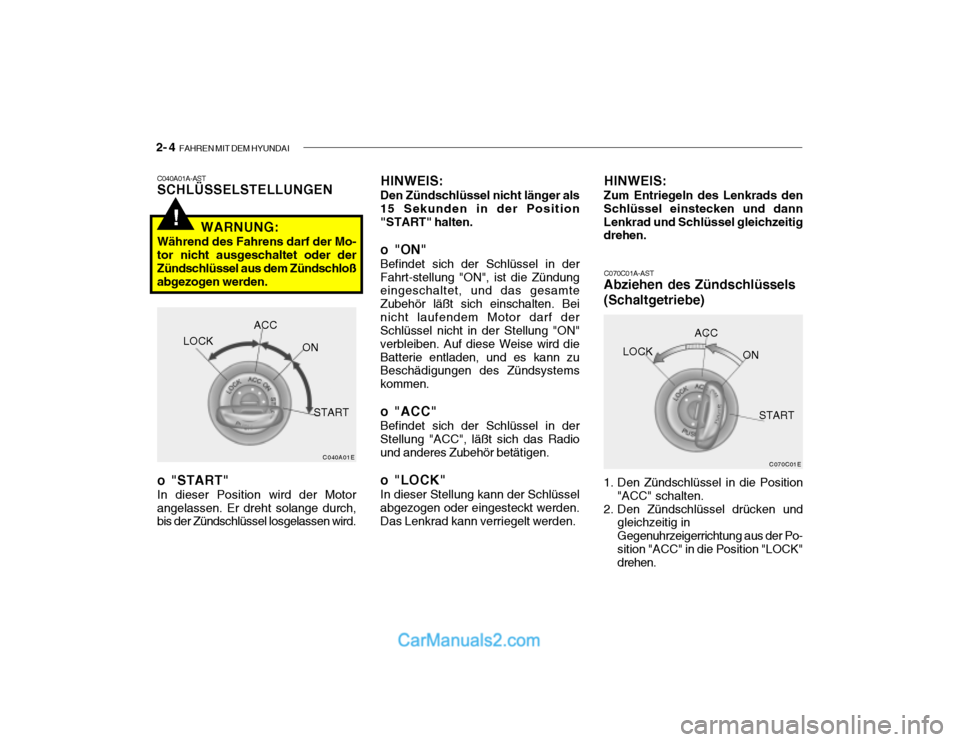

2- 4 FAHREN MIT DEM HYUNDAI
!
C070C01A-AST
Abziehen des Zündschlüssels (Schaltgetriebe)
C040A01A-AST SCHLÃœSSELSTELLUNGEN
o "START" In dieser Position wird der Motor angelassen. Er dreht solange durch, bis der Zündschlüssel losgelassen wird.
C040A01E
LOCK
ACC
ON
START
WARNUNG:
Während des Fahrens darf der Mo- tor nicht ausgeschaltet oder derZündschlüssel aus dem Zündschloß abgezogen werden.C070C01E
LOCK
ACC
ON
START
HINWEIS:
Den Zündschlüssel nicht länger als 15 Sekunden in der Position"START" halten. o "ON" Befindet sich der Schlüssel in der Fahrt-stellung "ON", ist die Zündung eingeschaltet, und das gesamte Zubehör läßt sich einschalten. Beinicht laufendem Motor darf der Schlüssel nicht in der Stellung "ON" verbleiben. Auf diese Weise wird dieBatterie entladen, und es kann zu Beschädigungen des Zündsystems kommen.
o "ACC" Befindet sich der Schlüssel in der Stellung "ACC", läßt sich das Radio und anderes Zubehör betätigen.
o "LOCK" In dieser Stellung kann der Schlüssel abgezogen oder eingesteckt werden. Das Lenkrad kann verriegelt werden. HINWEIS:
Zum Entriegeln des Lenkrads denSchlüssel einstecken und dannLenkrad und Schlüssel gleichzeitig drehen.
1. Den Zündschlüssel in die Position "ACC" schalten.
2. Den Zündschlüssel drücken und gleichzeitig in Gegenuhrzeigerrichtung aus der Po-sition "ACC" in die Position "LOCK" drehen.

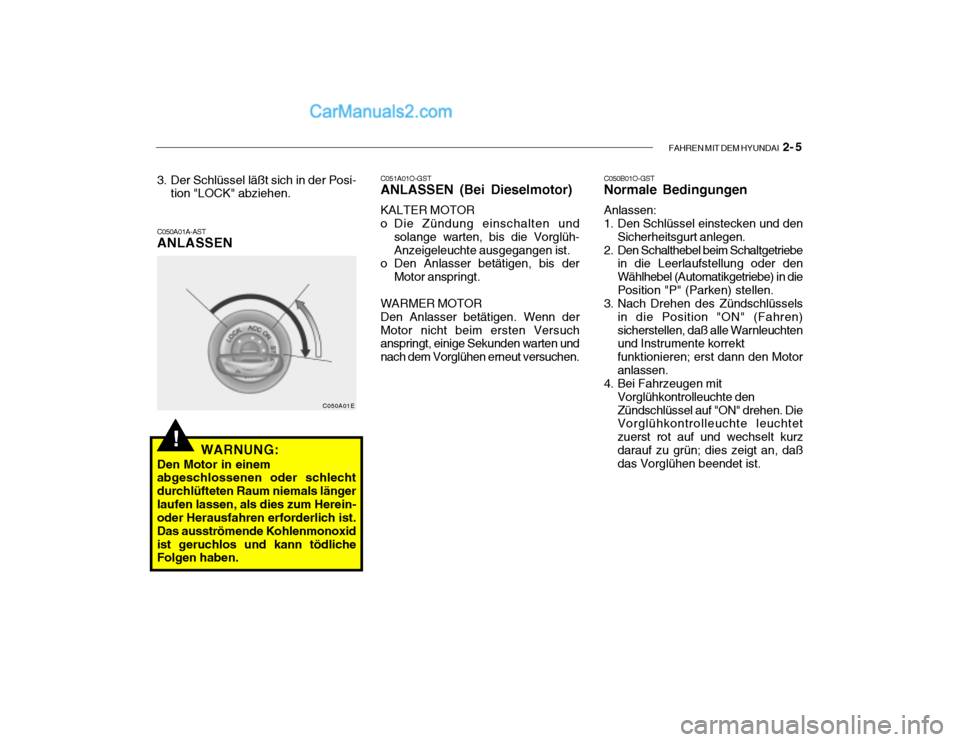

FAHREN MIT DEM HYUNDAI 2- 5
!
C051A01O-GST
ANLASSEN (Bei Dieselmotor) KALTER MOTOR
o Die Zündung einschalten und
solange warten, bis die Vorglüh- Anzeigeleuchte ausgegangen ist.
o Den Anlasser betätigen, bis der
Motor anspringt.
WARMER MOTORDen Anlasser betätigen. Wenn derMotor nicht beim ersten Versuch anspringt, einige Sekunden warten und nach dem Vorglühen erneut versuchen. C050B01O-GST Normale Bedingungen Anlassen:
1. Den Schlüssel einstecken und den
Sicherheitsgurt anlegen.
2. Den Schalthebel beim Schaltgetriebe in die Leerlaufstellung oder den Wählhebel (Automatikgetriebe) in diePosition "P" (Parken) stellen.
3. Nach Drehen des Zündschlüssels
in die Position "ON" (Fahren)sicherstellen, daß alle Warnleuchten und Instrumente korrekt funktionieren; erst dann den Motoranlassen.
4. Bei Fahrzeugen mit
Vorglühkontrolleuchte denZündschlüssel auf "ON" drehen. Die Vorglühkontrolleuchte leuchtet zuerst rot auf und wechselt kurzdarauf zu grün; dies zeigt an, daß das Vorglühen beendet ist.
C050A01A-ASTANLASSEN
WARNUNG:
Den Motor in einemabgeschlossenen oder schlecht durchlüfteten Raum niemals längerlaufen lassen, als dies zum Herein- oder Herausfahren erforderlich ist. Das ausströmende Kohlenmonoxidist geruchlos und kann tödliche Folgen haben.
C050A01E
3. Der Schlüssel läßt sich in der Posi-
tion "LOCK" abziehen.

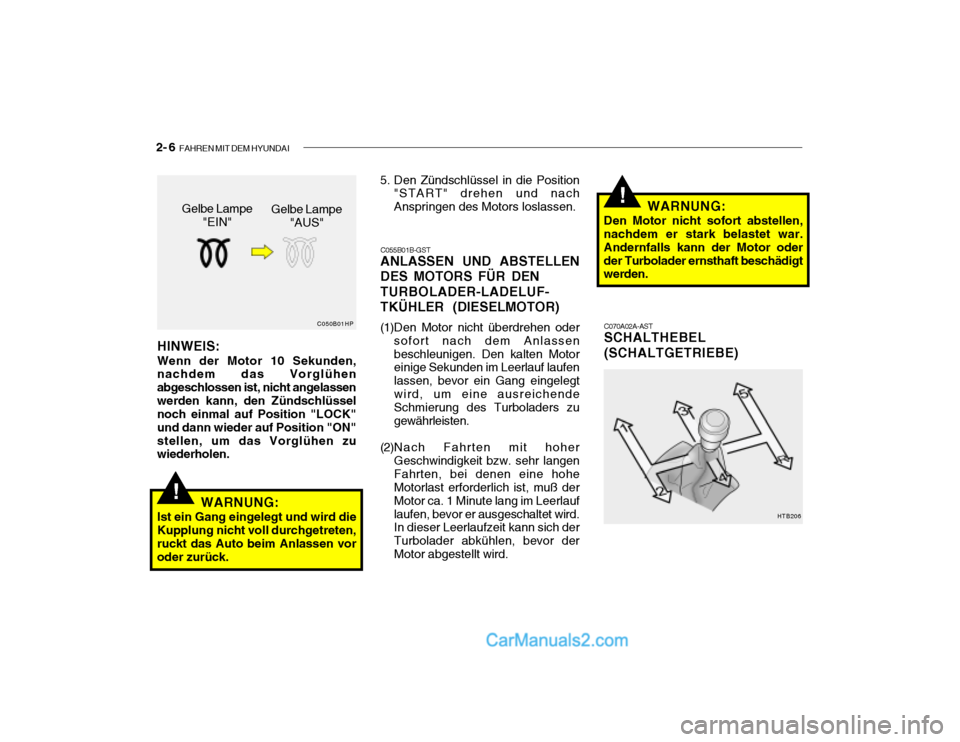

2- 6 FAHREN MIT DEM HYUNDAI
!
!
C070A02A-AST SCHALTHEBEL (SCHALTGETRIEBE)
HINWEIS: Wenn der Motor 10 Sekunden, nachdem das Vorglühen abgeschlossen ist, nicht angelassenwerden kann, den Zündschlüssel noch einmal auf Position "LOCK" und dann wieder auf Position "ON"stellen, um das Vorglühen zu wiederholen. C055B01B-GST
ANLASSEN UND ABSTELLEN DES MOTORS FÃœR DENTURBOLADER-LADELUF-
TKÃœHLER (DIESELMOTOR)
(1)Den Motor nicht überdrehen oder
sofort nach dem Anlassen beschleunigen. Den kalten Motor einige Sekunden im Leerlauf laufen lassen, bevor ein Gang eingelegtwird, um eine ausreichende Schmierung des Turboladers zu gewährleisten.
(2)Nach Fahrten mit hoher Geschwindigkeit bzw. sehr langenFahrten, bei denen eine hohe Motorlast erforderlich ist, muß der Motor ca. 1 Minute lang im Leerlauflaufen, bevor er ausgeschaltet wird. In dieser Leerlaufzeit kann sich der Turbolader abkühlen, bevor derMotor abgestellt wird.
Gelbe Lampe
"AUS"
Gelbe Lampe
"EIN"
HTB206
C050B01HP
5. Den Zündschlüssel in die Position
"START" drehen und nachAnspringen des Motors loslassen.
WARNUNG:
Ist ein Gang eingelegt und wird dieKupplung nicht voll durchgetreten,ruckt das Auto beim Anlassen vor oder zurück. WARNUNG:
Den Motor nicht sofort abstellen,nachdem er stark belastet war. Andernfalls kann der Motor oderder Turbolader ernsthaft beschädigt werden.

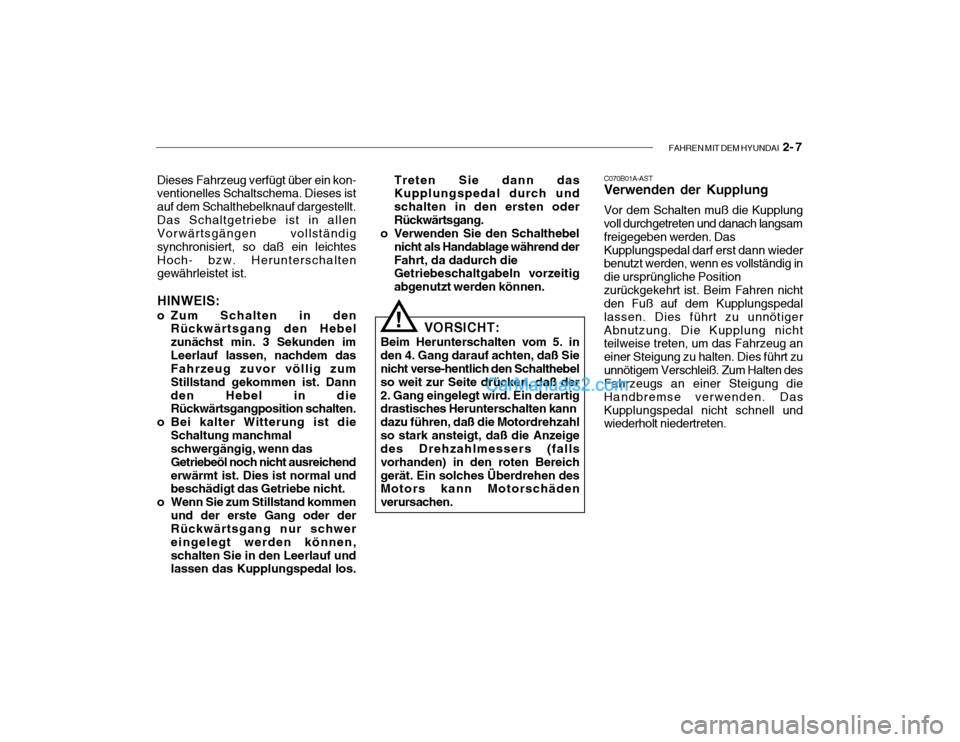

FAHREN MIT DEM HYUNDAI 2- 7
Dieses Fahrzeug verfügt über ein kon- ventionelles Schaltschema. Dieses ist auf dem Schalthebelknauf dargestellt.Das Schaltgetriebe ist in allen Vorwärtsgängen vollständig synchronisiert, so daß ein leichtesHoch- bzw. Herunterschalten gewährleistet ist.
HINWEIS:
o Zum Schalten in den Rückwärtsgang den Hebel zunächst min. 3 Sekunden imLeerlauf lassen, nachdem das Fahrzeug zuvor völlig zum Stillstand gekommen ist. Dannden Hebel in die Rückwärtsgangposition schalten.
o Bei kalter Witterung ist die Schaltung manchmalschwergängig, wenn das Getriebeöl noch nicht ausreichenderwärmt ist. Dies ist normal und beschädigt das Getriebe nicht.
o Wenn Sie zum Stillstand kommen und der erste Gang oder derRückwärtsgang nur schwer eingelegt werden können,schalten Sie in den Leerlauf und lassen das Kupplungspedal los. Treten Sie dann dasKupplungspedal durch und schalten in den ersten oderRückwärtsgang.
o Verwenden Sie den Schalthebel
nicht als Handablage während derFahrt, da dadurch die Getriebeschaltgabeln vorzeitig abgenutzt werden können.
! VORSICHT:
Beim Herunterschalten vom 5. in den 4. Gang darauf achten, daß Sie nicht verse-hentlich den Schalthebel so weit zur Seite drücken, daß der2. Gang eingelegt wird. Ein derartig drastisches Herunterschalten kann dazu führen, daß die Motordrehzahlso stark ansteigt, daß die Anzeige des Drehzahlmessers (falls vorhanden) in den roten Bereichgerät. Ein solches Überdrehen des Motors kann Motorschäden verursachen. C070B01A-AST Verwenden der Kupplung Vor dem Schalten muß die Kupplung voll durchgetreten und danach langsam freigegeben werden. DasKupplungspedal darf erst dann wieder benutzt werden, wenn es vollständig in die ursprüngliche Positionzurückgekehrt ist. Beim Fahren nicht den Fuß auf dem Kupplungspedal lassen. Dies führt zu unnötigerAbnutzung. Die Kupplung nicht teilweise treten, um das Fahrzeug an einer Steigung zu halten. Dies führt zuunnötigem Verschleiß. Zum Halten des Fahrzeugs an einer Steigung die Handbremse verwenden. DasKupplungspedal nicht schnell und wiederholt niedertreten.
