Hyundai Getz 2004 Betriebsanleitung (in German)

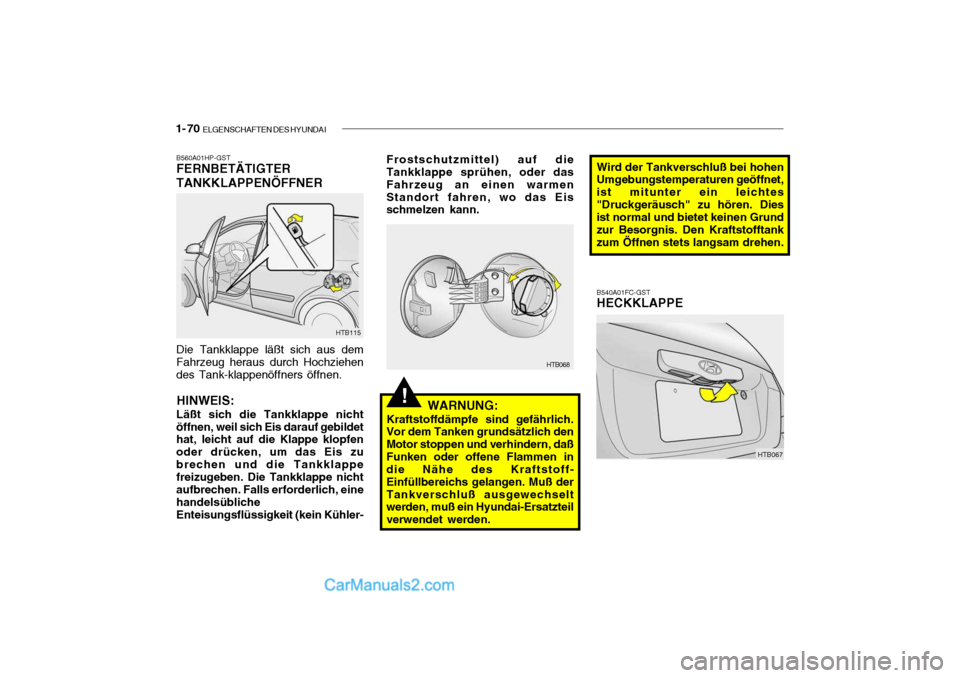

1- 70 ELGENSCHAFTEN DES HYUNDAI
!WARNUNG:
Kraftstoffdämpfe sind gefährlich. Vor dem Tanken grundsätzlich den Motor stoppen und verhindern, daßFunken oder offene Flammen in die Nähe des Kraftstoff- Einfüllbereichs gelangen. Muß derTankverschluß ausgewechselt werden, muß ein Hyundai-Ersatzteil verwendet werden. B540A01FC-GST
HECKKLAPPE
B560A01HP-GST FERNBETÄTIGTER TANKKLAPPENÖFFNER Die Tankklappe läßt sich aus dem Fahrzeug heraus durch Hochziehen des Tank-klappenöffners öffnen.
HINWEIS:
Läßt sich die Tankklappe nichtöffnen, weil sich Eis darauf gebildet hat, leicht auf die Klappe klopfen oder drücken, um das Eis zubrechen und die Tankklappe freizugeben. Die Tankklappe nicht aufbrechen. Falls erforderlich, einehandelsüblicheEnteisungsflüssigkeit (kein Kühler-
HTB115 Frostschutzmittel) auf die Tankklappe sprühen, oder das Fahrzeug an einen warmenStandort fahren, wo das Eis schmelzen kann.
HTB068Wird der Tankverschluß bei hohen Umgebungstemperaturen geöffnet, ist mitunter ein leichtes"Druckgeräusch" zu hören. Dies ist normal und bietet keinen Grund zur Besorgnis. Den Kraftstofftankzum Öffnen stets langsam drehen.
HTB067

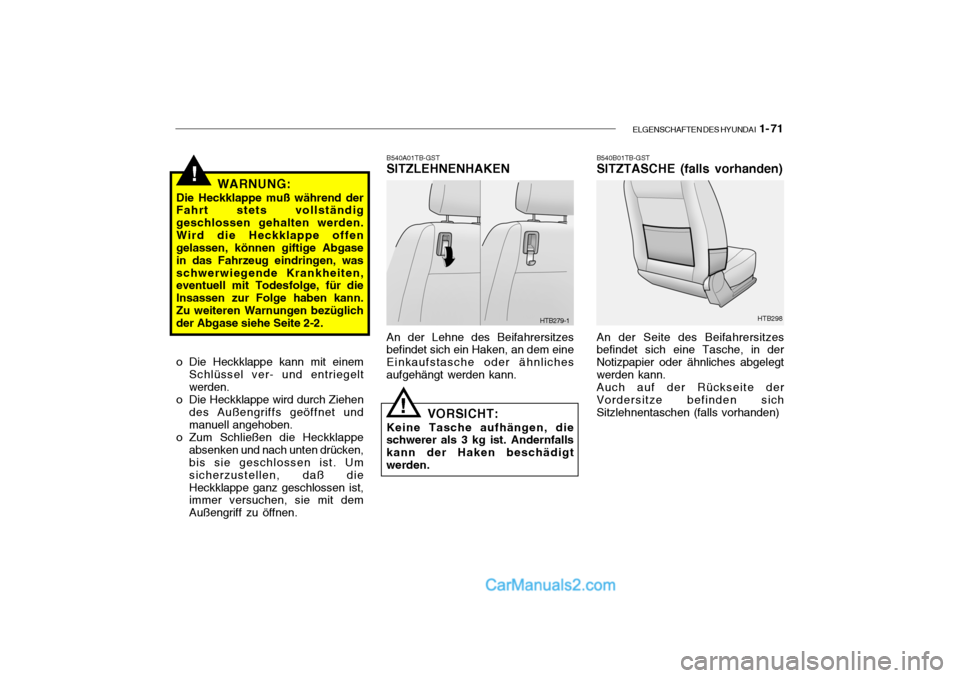

ELGENSCHAFTEN DES HYUNDAI 1- 71
!WARNUNG:
Die Heckklappe muß während der Fahrt stets vollständig geschlossen gehalten werden.Wird die Heckklappe offen gelassen, können giftige Abgase in das Fahrzeug eindringen, wasschwerwiegende Krankheiten, eventuell mit Todesfolge, für die Insassen zur Folge haben kann.Zu weiteren Warnungen bezüglich der Abgase siehe Seite 2-2.
o Die Heckklappe kann mit einem Schlüssel ver- und entriegelt werden.
o Die Heckklappe wird durch Ziehen
des Außengriffs geöffnet undmanuell angehoben.
o Zum Schließen die Heckklappe absenken und nach unten drücken, bis sie geschlossen ist. Um sicherzustellen, daß dieHeckklappe ganz geschlossen ist, immer versuchen, sie mit dem Außengriff zu öffnen. HTB279-1
B540A01TB-GST
SITZLEHNENHAKEN An der Lehne des Beifahrersitzes befindet sich ein Haken, an dem eine Einkaufstasche oder ähnlichesaufgehängt werden kann.
VORSICHT:
Keine Tasche aufhängen, die schwerer als 3 kg ist. Andernfalls kann der Haken beschädigtwerden.
!
HTB298
B540B01TB-GST SITZTASCHE (falls vorhanden) An der Seite des Beifahrersitzes befindet sich eine Tasche, in der Notizpapier oder ähnliches abgelegtwerden kann.Auch auf der Rückseite derVordersitze befinden sichSitzlehnentaschen (falls vorhanden)

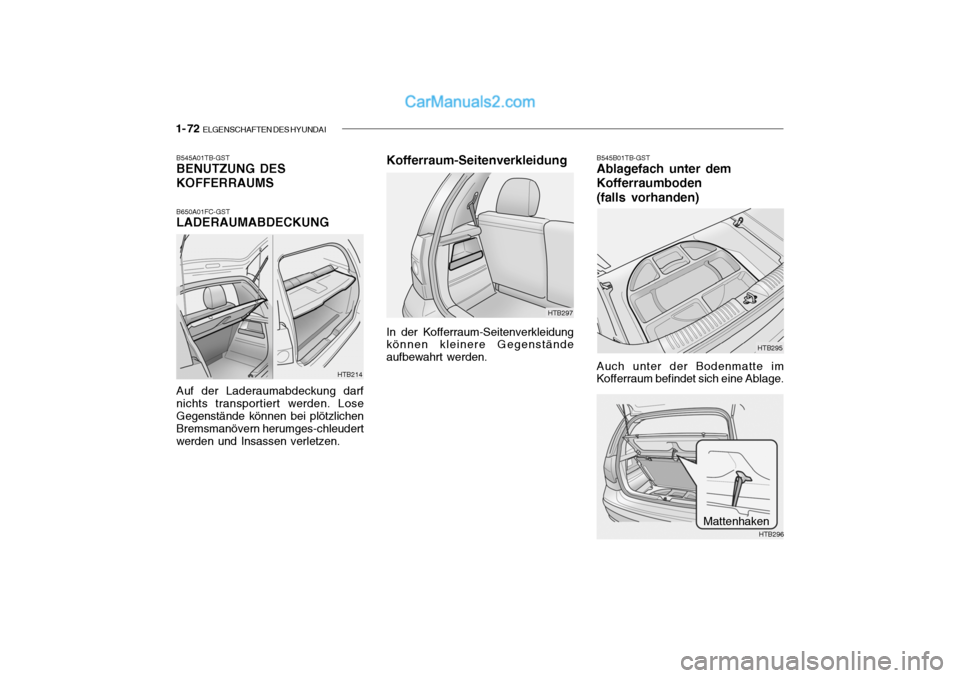

1- 72 ELGENSCHAFTEN DES HYUNDAI
HTB214
B545A01TB-GST BENUTZUNG DES KOFFERRAUMS B650A01FC-GST LADERAUMABDECKUNG Auf der Laderaumabdeckung darf nichts transportiert werden. LoseGegenstände können bei plötzlichen Bremsmanövern herumges-chleudert werden und Insassen verletzen.
HTB297
Kofferraum-Seitenverkleidung In der Kofferraum-Seitenverkleidung können kleinere Gegenstände aufbewahrt werden.
HTB295
B545B01TB-GST
Ablagefach unter dem Kofferraumboden(falls vorhanden) Auch unter der Bodenmatte im Kofferraum befindet sich eine Ablage.
HTB296
Mattenhaken

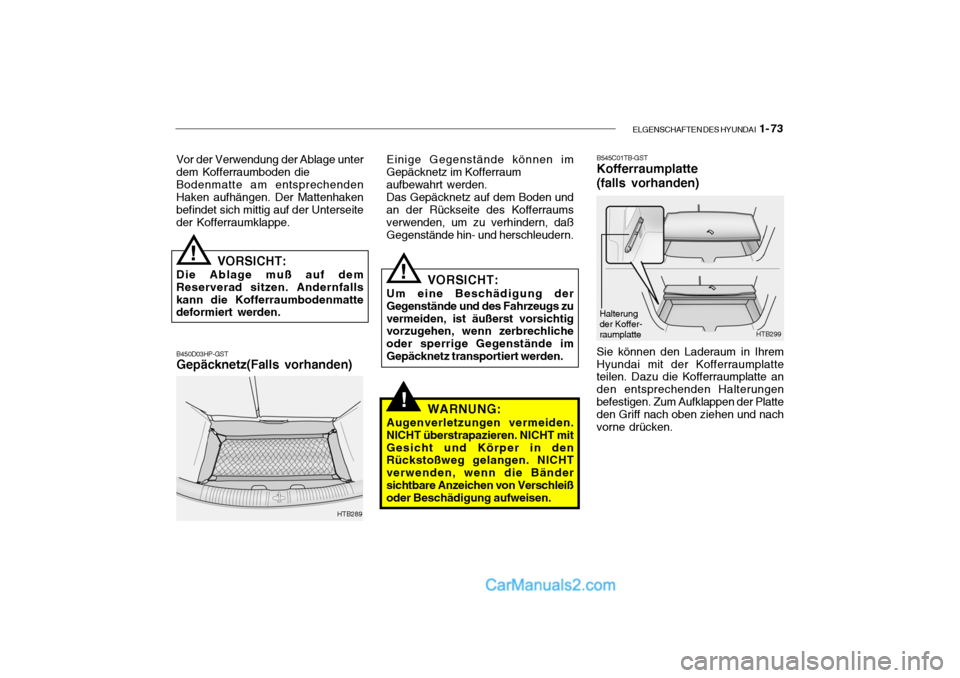

ELGENSCHAFTEN DES HYUNDAI 1- 73
!
Vor der Verwendung der Ablage unter dem Kofferraumboden die Bodenmatte am entsprechenden Haken aufhängen. Der Mattenhaken befindet sich mittig auf der Unterseiteder Kofferraumklappe.
HTB289 B545C01TB-GST Kofferraumplatte (falls vorhanden)
B450D03HP-GST Gepäcknetz(Falls vorhanden) Einige Gegenstände können im Gepäcknetz im Kofferraum aufbewahrt werden. Das Gepäcknetz auf dem Boden undan der Rückseite des Kofferraumsverwenden, um zu verhindern, daß Gegenstände hin- und herschleudern.
HTB299
Halterung der Koffer-raumplatte
Sie können den Laderaum in Ihrem Hyundai mit der Kofferraumplatte teilen. Dazu die Kofferraumplatte an den entsprechenden Halterungenbefestigen. Zum Aufklappen der Platte den Griff nach oben ziehen und nach vorne drücken.
!
VORSICHT:
Die Ablage muß auf dem Reserverad sitzen. Andernfallskann die Kofferraumbodenmatte deformiert werden. VORSICHT:
Um eine Beschädigung der Gegenstände und des Fahrzeugs zuvermeiden, ist äußerst vorsichtig vorzugehen, wenn zerbrechliche oder sperrige Gegenstände im Gepäcknetz transportiert werden.
WARNUNG:
Augenverletzungen vermeiden. NICHT überstrapazieren. NICHT mitGesicht und Körper in den Rückstoßweg gelangen. NICHT verwenden, wenn die Bändersichtbare Anzeichen von Verschleiß oder Beschädigung aufweisen.
!

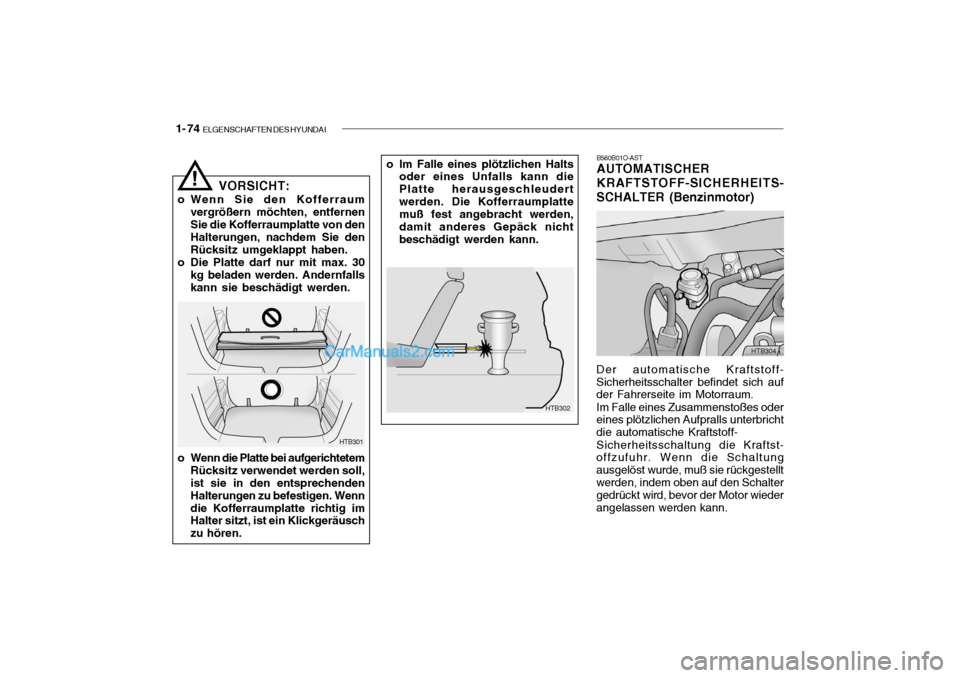

1- 74 ELGENSCHAFTEN DES HYUNDAI
B560B01O-AST AUTOMATISCHER KRAFTSTOFF-SICHERHEITS-
SCHALTER (Benzinmotor)
o Im Falle eines plötzlichen Halts
oder eines Unfalls kann die Platte herausgeschleudertwerden. Die Kofferraumplatte muß fest angebracht werden, damit anderes Gepäck nichtbeschädigt werden kann.
HTB304
HTB302 Der automatische Kraftstoff- Sicherheitsschalter befindet sich auf der Fahrerseite im Motorraum. Im Falle eines Zusammenstoßes oder eines plötzlichen Aufpralls unterbricht die automatische Kraftstoff- Sicherheitsschaltung die Kraftst- offzufuhr. Wenn die Schaltung ausgelöst wurde, muß sie rückgestelltwerden, indem oben auf den Schalter gedrückt wird, bevor der Motor wieder angelassen werden kann.
VORSICHT:
o Wenn Sie den Kofferraum vergrößern möchten, entfernen Sie die Kofferraumplatte von den Halterungen, nachdem Sie denRücksitz umgeklappt haben.
o Die Platte darf nur mit max. 30
kg beladen werden. Andernfallskann sie beschädigt werden.
o Wenn die Platte bei aufgerichtetemRücksitz verwendet werden soll, ist sie in den entsprechenden Halterungen zu befestigen. Wenndie Kofferraumplatte richtig im Halter sitzt, ist ein Klickgeräusch zu hören.
!
HTB301

ELGENSCHAFTEN DES HYUNDAI 1- 75
!
HTB148
Ihr Hyundai ist mit Sonnenblenden ausgestattet, um Fahrer und Beifahrer vor von vorne oder von der Seiteeinfallender Sonneneinstrahlung zu schützen. Bei allen Modellen gibt es auf beiden Seiten Sonnenblenden. DieSonnenblende nach unten drehen, um den Blendeffekt zu reduzieren oder direkte Sonneneinstrahlung zuvermeiden. Auf der Rückseite der Sonnenblende des Fahrers befindet sich ein Kartenhalter. Auf derRückseite der Sonnenblenden von Fahrer und Beifahrer befinden sich Kosmetikspiegel (falls vorhanden). B600A01A-AST HEBEL ZUR HÖHENVERSTELLUNG DES
LENKRADS (Falls vorhanden)
Zum Einstellen des Lenkrads
wie folgt vorgehen:
1. Zum Entriegeln den Hebel nach unten drücken.
2. Das Lenkrad in die gewünschte Position anheben oder nach unten drücken.
3. Nach der Einstellung den Hebel durch Hochziehen sicher spannen.
HTB085
HTB098
Typ A
Typ B
WARNUNG:
Bevor der automatische Kraftstoff- Sicherheitsschalter rückgestellt wird, muß die Kraftstoffleitung aufKraftstoffund-ichtigkeitenüberprüft werden.
B580A01TB-GST SONNENBLENDE

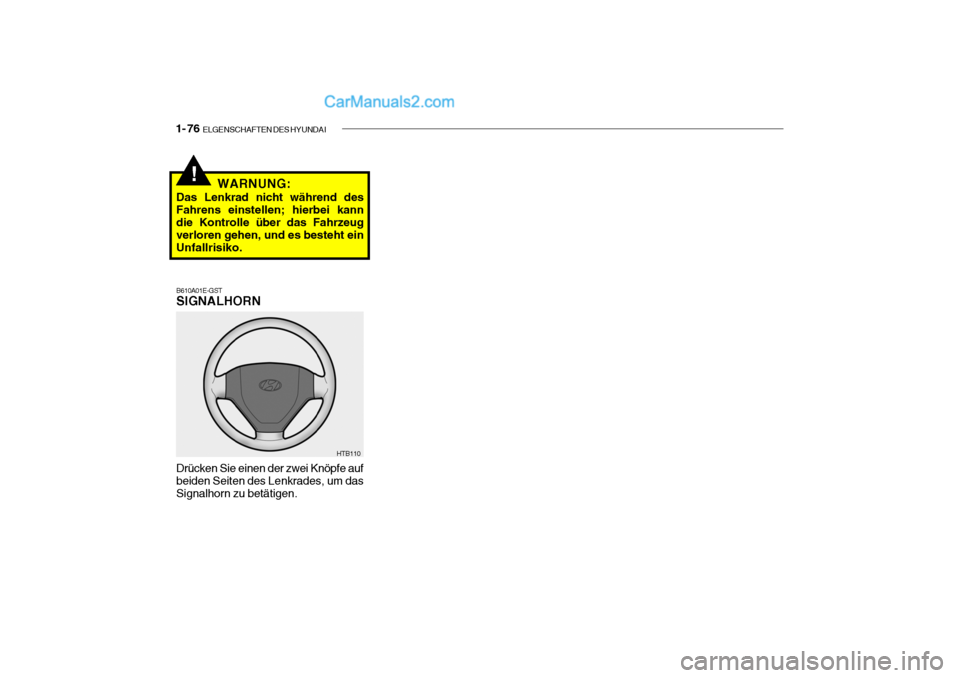

1- 76 ELGENSCHAFTEN DES HYUNDAI
!WARNUNG:
Das Lenkrad nicht während des Fahrens einstellen; hierbei kann die Kontrolle über das Fahrzeug verloren gehen, und es besteht einUnfallrisiko. B610A01E-GST SIGNALHORN
Drücken Sie einen der zwei Knöpfe auf
beiden Seiten des Lenkrades, um das Signalhorn zu betätigen.
HTB110

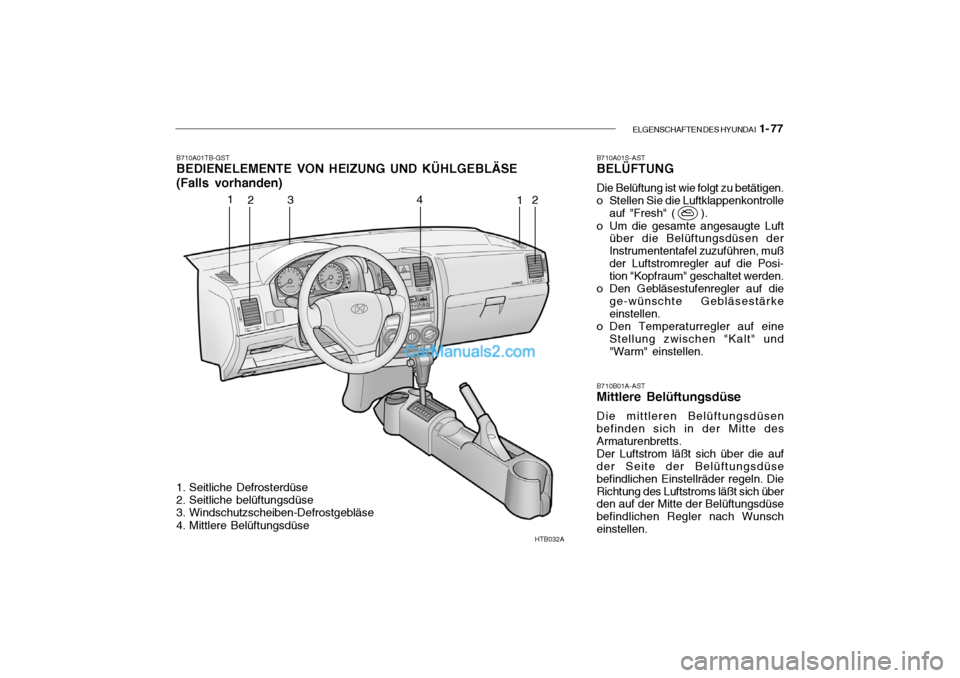

ELGENSCHAFTEN DES HYUNDAI 1- 77
HTB032A
1
2 3 4
12
B710A01TB-GST BEDIENELEMENTE VON HEIZUNG UND KÜHLGEBLÄSE (Falls vorhanden)
B710B01A-AST Mittlere Belüftungsdüse Die mittleren Belüftungsdüsen befinden sich in der Mitte des Armaturenbretts. Der Luftstrom läßt sich über die auf der Seite der Belüftungsdüse befindlichen Einstellräder regeln. DieRichtung des Luftstroms läßt sich über den auf der Mitte der Belüftungsdüse befindlichen Regler nach Wunscheinstellen.
1. Seitliche Defrosterdüse
2. Seitliche belüftungsdüse
3. Windschutzscheiben-Defrostgebläse
4. Mittlere Belüftungsdüse B710A01S-AST BELÜFTUNG Die Belüftung ist wie folgt zu betätigen.
o Stellen Sie die Luftklappenkontrolle
auf "Fresh" ( ).
o Um die gesamte angesaugte Luft über die Belüftungsdüsen derInstrumententafel zuzuführen, mußder Luftstromregler auf die Posi- tion "Kopfraum" geschaltet werden.
o Den Gebläsestufenregler auf die ge-wünschte Gebläsestärke einstellen.
o Den Temperaturregler auf eine Stellung zwischen "Kalt" und"Warm" einstellen.

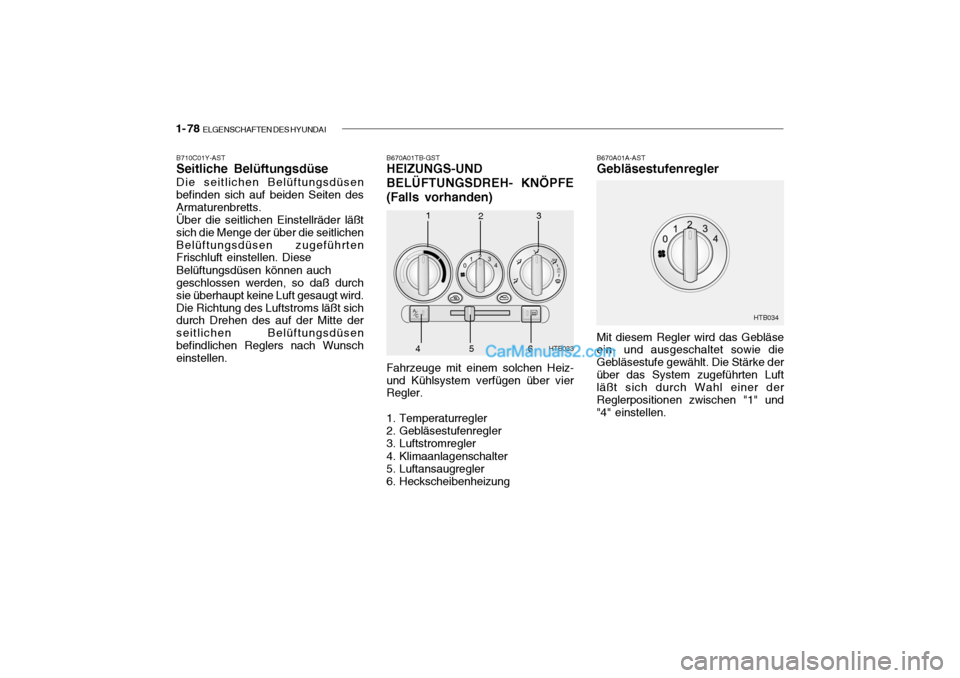

1- 78 ELGENSCHAFTEN DES HYUNDAI
B670A01A-AST
Gebläsestufenregler Mit diesem Regler wird das Gebläse ein- und ausgeschaltet sowie die Gebläsestufe gewählt. Die Stärke derüber das System zugeführten Luft läßt sich durch Wahl einer der Reglerpositionen zwischen "1" und"4" einstellen.
B670A01TB-GST
HEIZUNGS-UND BELÜFTUNGSDREH- KNÖPFE (Falls vorhanden)
B710C01Y-AST Seitliche Belüftungsdüse Die seitlichen Belüftungsdüsen befinden sich auf beiden Seiten desArmaturenbretts.Über die seitlichen Einstellräder läßtsich die Menge der über die seitlichenBelüftungsdüsen zugeführten Frischluft einstellen. Diese Belüftungsdüsen können auch geschlossen werden, so daß durchsie überhaupt keine Luft gesaugt wird.Die Richtung des Luftstroms läßt sich durch Drehen des auf der Mitte der seitlichen Belüftungsdüsenbefindlichen Reglers nach Wunsch einstellen.
HTB033
1
2 3
4 HTB034
56
Fahrzeuge mit einem solchen Heiz- und Kühlsystem verfügen über vier Regler.
1. Temperaturregler
2. Gebläsestufenregler
3. Luftstromregler
4. Klimaanlagenschalter
5. Luftansaugregler
6. Heckscheibenheizung

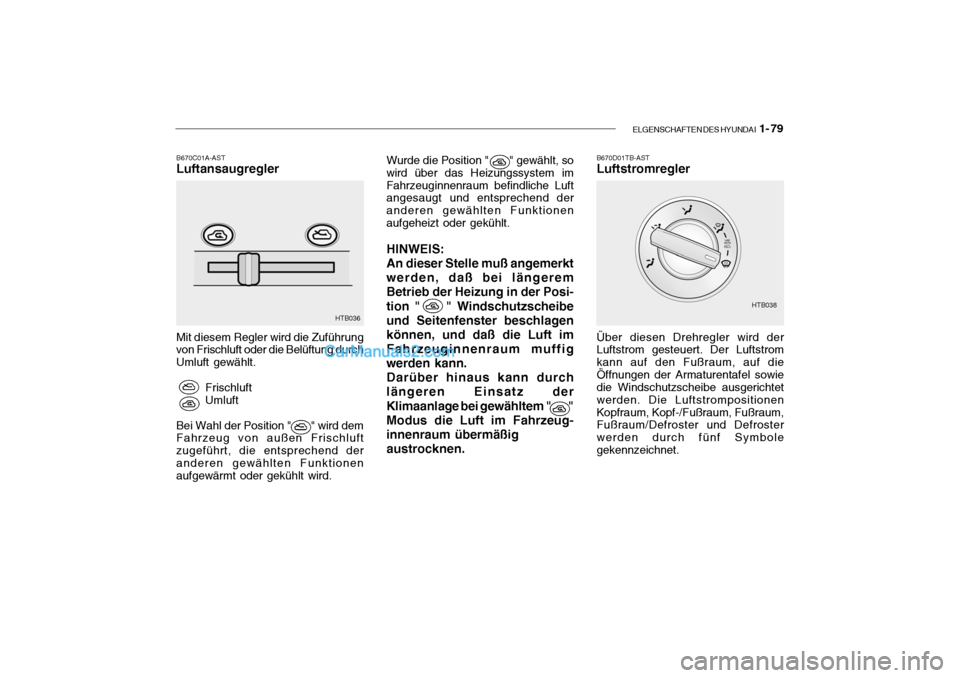

ELGENSCHAFTEN DES HYUNDAI 1- 79
HTB036
HTB038
B670C01A-AST
Luftansaugregler Mit diesem Regler wird die Zuführung von Frischluft oder die Belüftung durch Umluft gewählt.
Frischluft Umluft
Bei Wahl der Position " " wird dem Fahrzeug von außen Frischluft zugeführt, die entsprechend deranderen gewählten Funktionen aufgewärmt oder gekühlt wird. Wurde die Position " " gewählt, so wird über das Heizungssystem imFahrzeuginnenraum befindliche Luft angesaugt und entsprechend der anderen gewählten Funktionenaufgeheizt oder gekühlt.
HINWEIS: An dieser Stelle muß angemerkt
werden, daß bei längerem Betrieb der Heizung in der Posi- tion " " Windschutzscheibe und Seitenfenster beschlagenkönnen, und daß die Luft imFahrzeuginnenraum muffigwerden kann.
Darüber hinaus kann durch
längeren Einsatz der Klimaanlage bei gewähltem " " Modus die Luft im Fahrzeug-innenraum übermäßig
austrocknen. B670D01TB-AST Luftstromregler Über diesen Drehregler wird der Luftstrom gesteuert. Der Luftstrom kann auf den Fußraum, auf dieÖffnungen der Armaturentafel sowie die Windschutzscheibe ausgerichtet werden. Die LuftstrompositionenKopfraum, Kopf-/Fußraum, Fußraum, Fußraum/Defroster und Defroster werden durch fünf Symbolegekennzeichnet.
