Hyundai Getz 2004 Betriebsanleitung (in German)

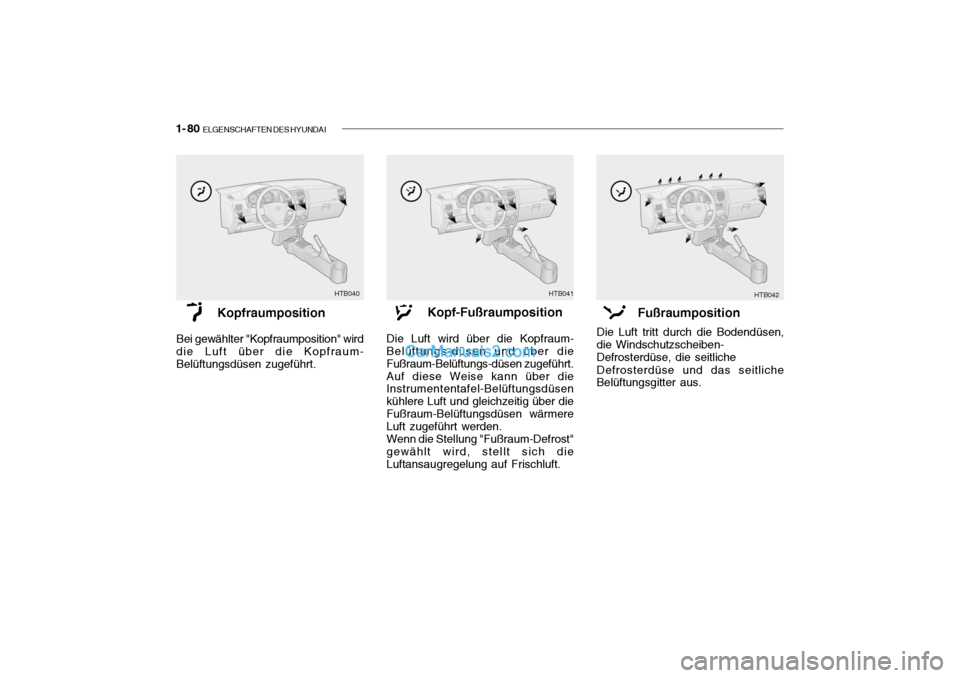

1- 80 ELGENSCHAFTEN DES HYUNDAI
HTB040 HTB041
HTB042
Kopfraumposition
Bei gewählter "Kopfraumposition" wird die Luft über die Kopfraum- Belüftungsdüsen zugeführt. Kopf-Fußraumposition
Die Luft wird über die Kopfraum- Belüftungs-düsen und über die Fußraum-Belüftungs-düsen zugeführt.Auf diese Weise kann über die Instrumententafel-Belüftungsdüsen kühlere Luft und gleichzeitig über dieFußraum-Belüftungsdüsen wärmere Luft zugeführt werden. Wenn die Stellung "Fußraum-Defrost" gewählt wird, stellt sich die Luftansaugregelung auf Frischluft. Fußraumposition
Die Luft tritt durch die Bodendüsen,die Windschutzscheiben-Defrosterdüse, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus.

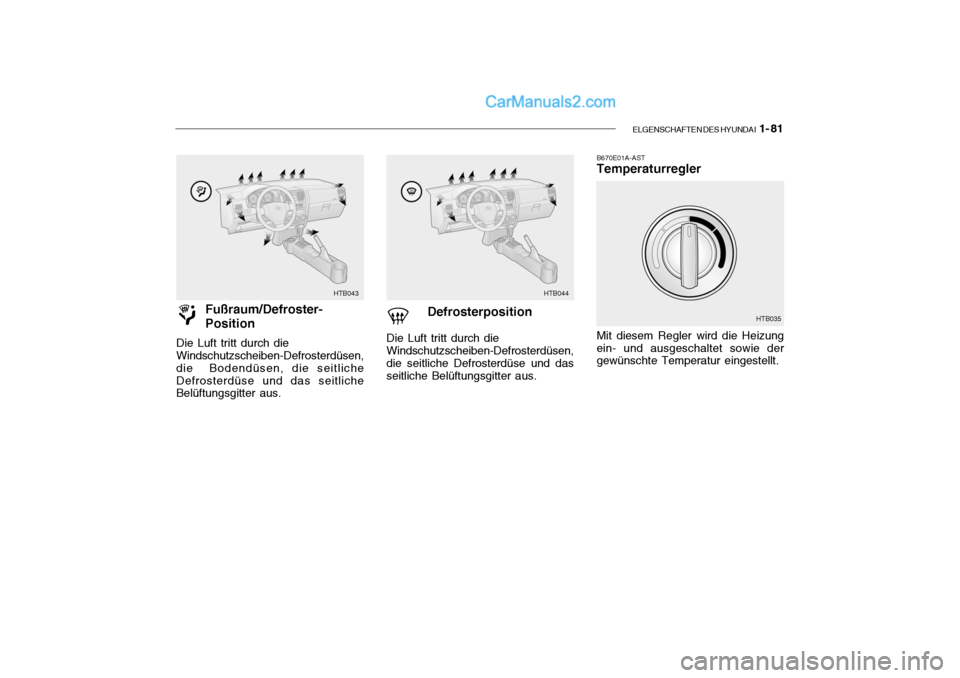

ELGENSCHAFTEN DES HYUNDAI 1- 81
Fußraum/Defroster- Position
Die Luft tritt durch die Windschutzscheiben-Defrosterdüsen,die Bodendüsen, die seitlicheDefrosterdüse und das seitliche Belüftungsgitter aus.
HTB043 HTB044
HTB035
Defrosterposition
Die Luft tritt durch die Windschutzscheiben-Defrosterdüsen,die seitliche Defrosterdüse und dasseitliche Belüftungsgitter aus. B670E01A-AST Temperaturregler Mit diesem Regler wird die Heizung ein- und ausgeschaltet sowie der
gewünschte Temperatur eingestellt.

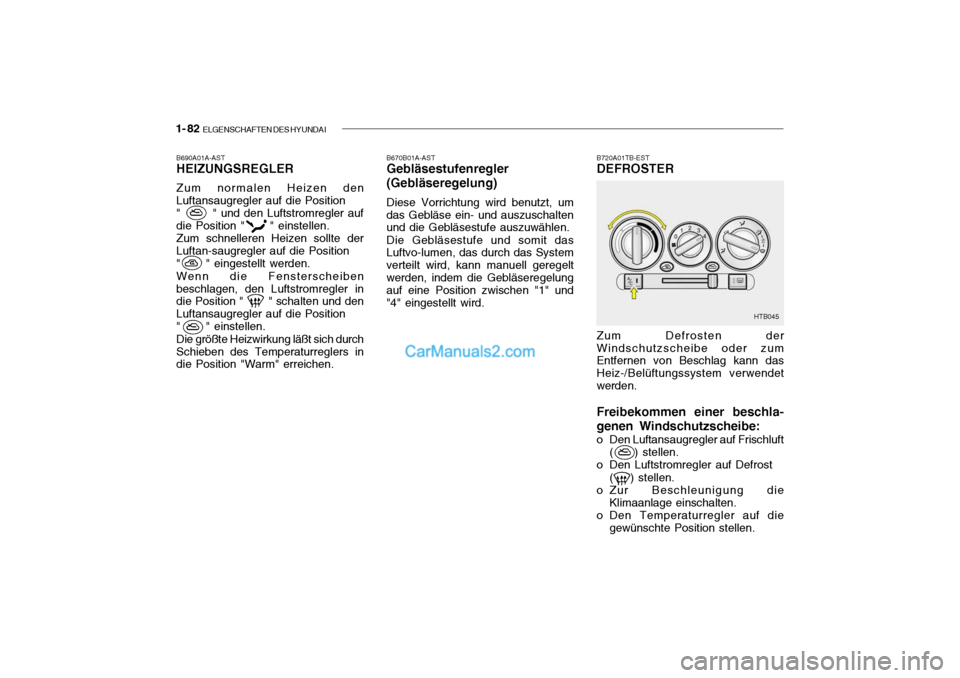

1- 82 ELGENSCHAFTEN DES HYUNDAI
HTB045
B690A01A-AST HEIZUNGSREGLER Zum normalen Heizen den Luftansaugregler auf die Position" " und den Luftstromregler aufdie Position " " einstellen.Zum schnelleren Heizen sollte derLuftan-saugregler auf die Position" " eingestellt werden. Wenn die Fensterscheiben beschlagen, den Luftstromregler in die Position " " schalten und den Luftansaugregler auf die Position" " einstellen. Die größte Heizwirkung läßt sich durch Schieben des Temperaturreglers in die Position "Warm" erreichen. B670B01A-AST
Gebläsestufenregler (Gebläseregelung) Diese Vorrichtung wird benutzt, um das Gebläse ein- und auszuschalten und die Gebläsestufe auszuwählen. Die Gebläsestufe und somit das Luftvo-lumen, das durch das System verteilt wird, kann manuell geregeltwerden, indem die Gebläseregelung auf eine Position zwischen "1" und "4" eingestellt wird. B720A01TB-EST
DEFROSTER Zum Defrosten der Windschutzscheibe oder zum Entfernen von Beschlag kann das Heiz-/Belüftungssystem verwendetwerden. Freibekommen einer beschla- genen Windschutzscheibe:
o Den Luftansaugregler auf Frischluft
( ) stellen.
o Den Luftstromregler auf Defrost
( ) stellen.
o Zur Beschleunigung die
Klimaanlage einschalten.
o Den Temperaturregler auf die
gewünschte Position stellen.

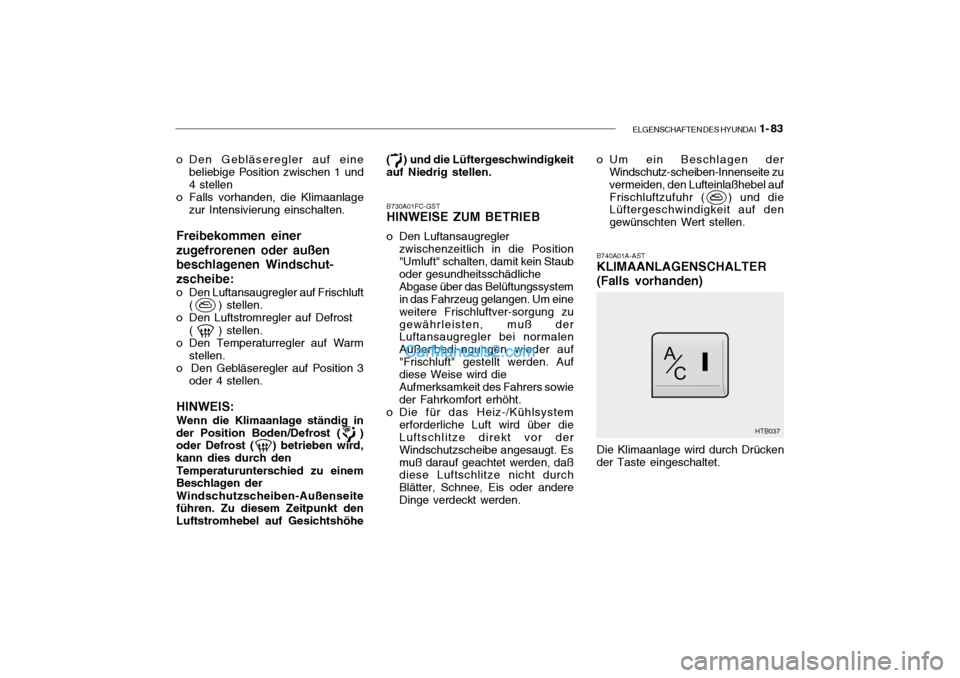

ELGENSCHAFTEN DES HYUNDAI 1- 83
o Den Gebläseregler auf eine
beliebige Position zwischen 1 und 4 stellen
o Falls vorhanden, die Klimaanlage zur Intensivierung einschalten.
Freibekommen einer zugefrorenen oder außenbeschlagenen Windschut-zscheibe:
o Den Luftansaugregler auf Frischluft ( ) stellen.
o Den Luftstromregler auf Defrost
( ) stellen.
o Den Temperaturregler auf Warm
stellen.
o Den Gebläseregler auf Position 3 oder 4 stellen.
HINWEIS:
Wenn die Klimaanlage ständig in der Position Boden/Defrost ( ) oder Defrost ( ) betrieben wird, kann dies durch den Temperaturunterschied zu einem Beschlagen der Windschutzscheiben-Außenseite führen. Zu diesem Zeitpunkt den Luftstromhebel auf Gesichtshöhe
HTB037
( ) und die Lüftergeschwindigkeit auf Niedrig stellen.
B730A01FC-GST
HINWEISE ZUM BETRIEB
o Den Luftansaugregler
zwischenzeitlich in die Position "Umluft" schalten, damit kein Staub oder gesundheitsschädliche Abgase über das Belüftungssystem in das Fahrzeug gelangen. Um eine weitere Frischluftver-sorgung zugewährleisten, muß der Luftansaugregler bei normalen Außenbedi-ngungen wieder auf"Frischluft" gestellt werden. Auf diese Weise wird die Aufmerksamkeit des Fahrers sowie der Fahrkomfort erhöht.
o Die für das Heiz-/Kühlsystem erforderliche Luft wird über dieLuftschlitze direkt vor der Windschutzscheibe angesaugt. Esmuß darauf geachtet werden, daß diese Luftschlitze nicht durch Blätter, Schnee, Eis oder andereDinge verdeckt werden. o Um ein Beschlagen der
Windschutz-scheiben-Innenseite zuvermeiden, den Lufteinlaßhebel aufFrischluftzufuhr ( ) und die Lüftergeschwindigkeit auf den gewünschten Wert stellen.
B740A01A-AST KLIMAANLAGENSCHALTER (Falls vorhanden) Die Klimaanlage wird durch Drücken der Taste eingeschaltet.

1- 84 ELGENSCHAFTEN DES HYUNDAI
HTB046
HTB046

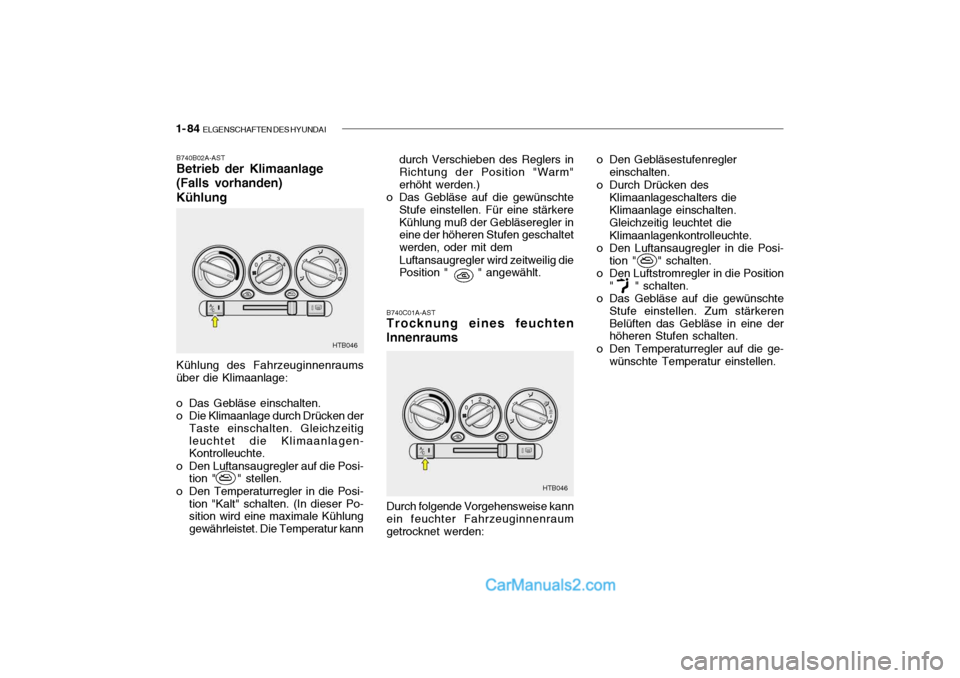

B740B02A-AST Betrieb der Klimaanlage (Falls vorhanden)Kühlung Kühlung des Fahrzeuginnenraums über die Klimaanlage:
o Das Gebläse einschalten.
o Die Klimaanlage durch Drücken der
Taste einschalten. Gleichzeitigleuchtet die Klimaanlagen- Kontrolleuchte.
o Den Luftansaugregler auf die Posi- tion " " stellen.
o Den Temperaturregler in die Posi- tion "Kalt" schalten. (In dieser Po-sition wird eine maximale Kühlung gewährleistet. Die Temperatur kann durch Verschieben des Reglers in Richtung der Position "Warm" erhöht werden.)
o Das Gebläse auf die gewünschte Stufe einstellen. Für eine stärkereKühlung muß der Gebläseregler in eine der höheren Stufen geschaltet werden, oder mit dem Luftansaugregler wird zeitweilig die Position " " angewählt.
B740C01A-AST
Trocknung eines feuchten Innenraums Durch folgende Vorgehensweise kann ein feuchter Fahrzeuginnenraum getrocknet werden: o Den Gebläsestufenregler
einschalten.
o Durch Drücken des Klimaanlageschalters die Klimaanlage einschalten. Gleichzeitig leuchtet die Klimaanlagenkontrolleuchte.
o Den Luftansaugregler in die Posi- tion " " schalten.
o Den Luftstromregler in die Position
" " schalten.
o Das Gebläse auf die gewünschte
Stufe einstellen. Zum stärkeren Belüften das Gebläse in eine der höheren Stufen schalten.
o Den Temperaturregler auf die ge- wünschte Temperatur einstellen.

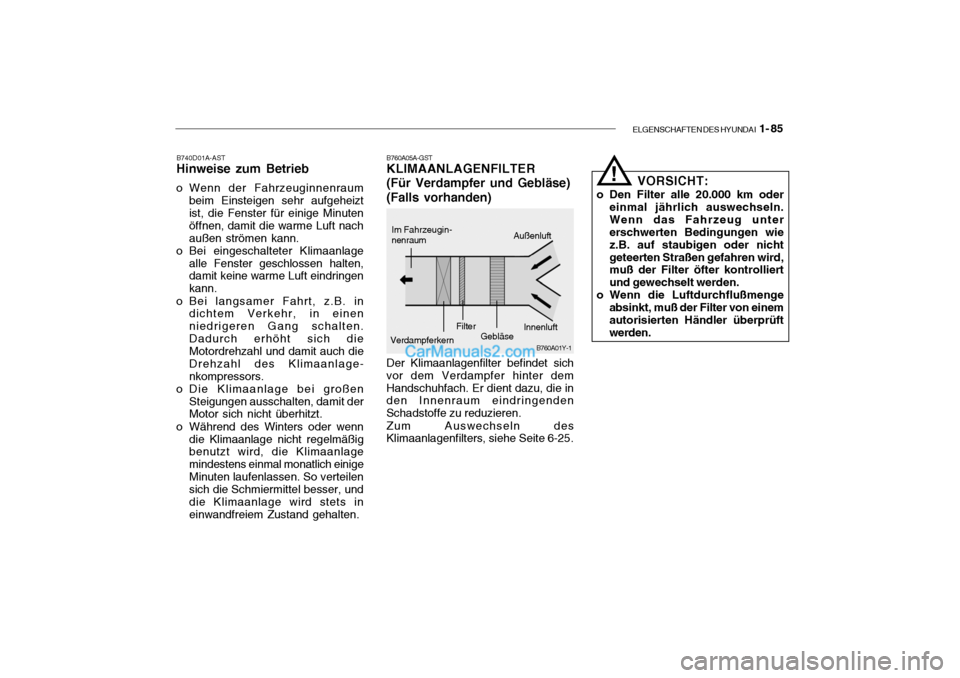

ELGENSCHAFTEN DES HYUNDAI 1- 85
B760A05A-GST KLIMAANLAGENFILTER (Für Verdampfer und Gebläse)(Falls vorhanden)
B740D01A-AST
Hinweise zum Betrieb
o Wenn der Fahrzeuginnenraum
beim Einsteigen sehr aufgeheizt ist, die Fenster für einige Minuten öffnen, damit die warme Luft nachaußen strömen kann.
o Bei eingeschalteter Klimaanlage
alle Fenster geschlossen halten, damit keine warme Luft eindringen kann.
o Bei langsamer Fahrt, z.B. in dichtem Verkehr, in einenniedrigeren Gang schalten.Dadurch erhöht sich die Motordrehzahl und damit auch die
Drehzahl des Klimaanlage-nkompressors.
o Die Klimaanlage bei großen Steigungen ausschalten, damit der Motor sich nicht überhitzt.
o Während des Winters oder wenn die Klimaanlage nicht regelmäßigbenutzt wird, die Klimaanlage mindestens einmal monatlich einigeMinuten laufenlassen. So verteilen sich die Schmiermittel besser, und
die Klimaanlage wird stets ineinwandfreiem Zustand gehalten. B760A01Y-1
Der Klimaanlagenfilter befindet sich vor dem Verdampfer hinter demHandschuhfach. Er dient dazu, die in den Innenraum eindringenden Schadstoffe zu reduzieren. Zum Auswechseln des Klimaanlagenfilters, siehe Seite 6-25.Im Fahrzeugin- nenraum
VORSICHT:
o Den Filter alle 20.000 km oder einmal jährlich auswechseln. Wenn das Fahrzeug unter erschwerten Bedingungen wie z.B. auf staubigen oder nichtgeteerten Straßen gefahren wird, muß der Filter öfter kontrolliert und gewechselt werden.
o Wenn die Luftdurchflußmenge
absinkt, muß der Filter von einemautorisierten Händler überprüft werden.
!
Innenluft
Außenluft
Gebläse
Verdampferkern Filter

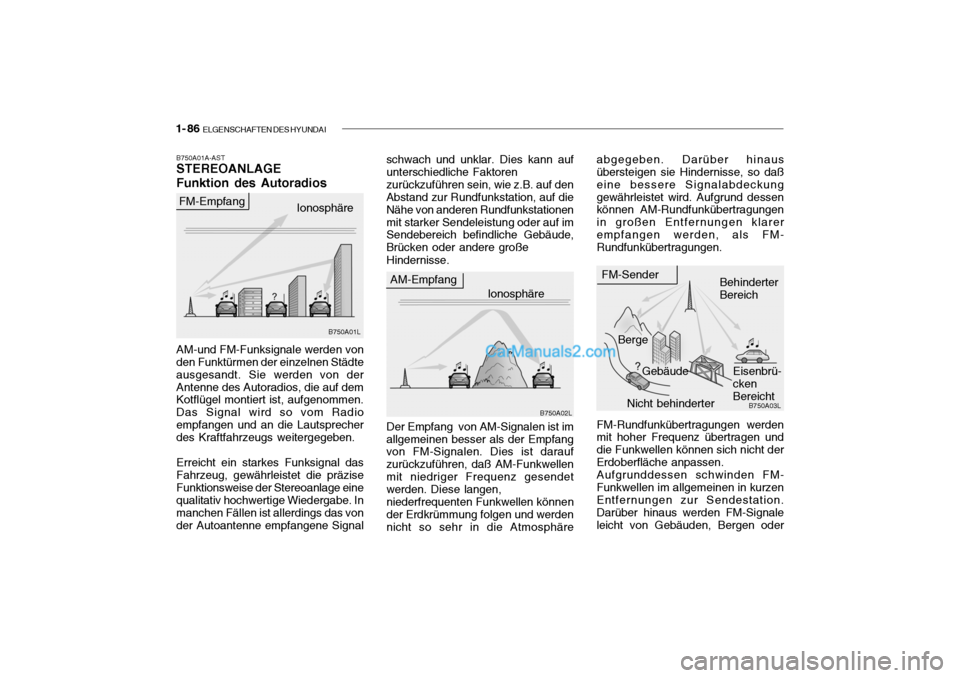

1- 86 ELGENSCHAFTEN DES HYUNDAI
B750A02L
AM-Empfang
IonosphäreFM-Sender
Berge Gebäude Behinderter Bereich
Eisenbrü- cken Bereicht
Nicht behinderter
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städte ausgesandt. Sie werden von derAntenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen. Das Signal wird so vom Radioempfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präziseFunktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das vonder Autoantenne empfangene Signal Der Empfang von AM-Signalen ist imallgemeinen besser als der Empfang von FM-Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellenmit niedriger Frequenz gesendet werden. Diese langen, niederfrequenten Funkwellen können der Erdkrümmung folgen und werden nicht so sehr in die Atmosphäre FM-Rundfunkübertragungen werden mit hoher Frequenz übertragen und die Funkwellen können sich nicht derErdoberfläche anpassen.Aufgrunddessen schwinden FM-Funkwellen im allgemeinen in kurzenEntfernungen zur Sendestation. Darüber hinaus werden FM-Signale leicht von Gebäuden, Bergen oder
B750A01A-AST STEREOANLAGE Funktion des Autoradios
Ionosphäre
FM-Empfang
schwach und unklar. Dies kann auf unterschiedliche Faktoren zurückzuführen sein, wie z.B. auf den Abstand zur Rundfunkstation, auf die Nähe von anderen Rundfunkstationenmit starker Sendeleistung oder auf im Sendebereich befindliche Gebäude, Brücken oder andere große Hindernisse.
B750A01L
B750A03L
abgegeben. Darüber hinaus übersteigen sie Hindernisse, so daß eine bessere Signalabdeckunggewährleistet wird. Aufgrund dessen können AM-Rundfunkübertragungen in großen Entfernungen klarerempfangen werden, als FM- Rundfunkübertragungen.

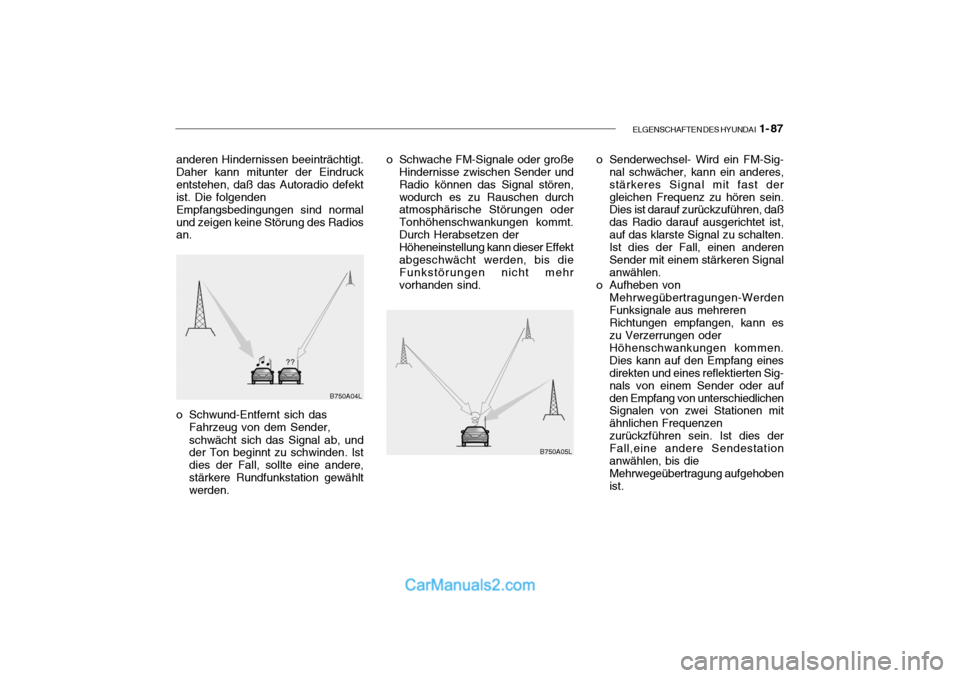

ELGENSCHAFTEN DES HYUNDAI 1- 87
B750A04L
B750A05Lo Senderwechsel- Wird ein FM-Sig-
nal schwächer, kann ein anderes, stärkeres Signal mit fast dergleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß das Radio darauf ausgerichtet ist,auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender mit einem stärkeren Signalanwählen.
o Aufheben von
Mehrwegübertragungen-Werden Funksignale aus mehreren Richtungen empfangen, kann es zu Verzerrungen oder Höhenschwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Sig- nals von einem Sender oder aufden Empfang von unterschiedlichen Signalen von zwei Stationen mit ähnlichen Frequenzenzurückzführen sein. Ist dies derFall,eine andere Sendestationanwählen, bis dieMehrwegeübertragung aufgehobenist.
anderen Hindernissen beeinträchtigt. Daher kann mitunter der Eindruck entstehen, daß das Autoradio defektist. Die folgendenEmpfangsbedingungen sind normalund zeigen keine Störung des Radios an.
o Schwund-Entfernt sich das
Fahrzeug von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere,stärkere Rundfunkstation gewählt werden. o Schwache FM-Signale oder große
Hindernisse zwischen Sender und Radio können das Signal stören,wodurch es zu Rauschen durch atmosphärische Störungen oder Tonhöhenschwankungen kommt.Durch Herabsetzen derHöheneinstellung kann dieser Effektabgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind.

1- 88 ELGENSCHAFTEN DES HYUNDAI
!

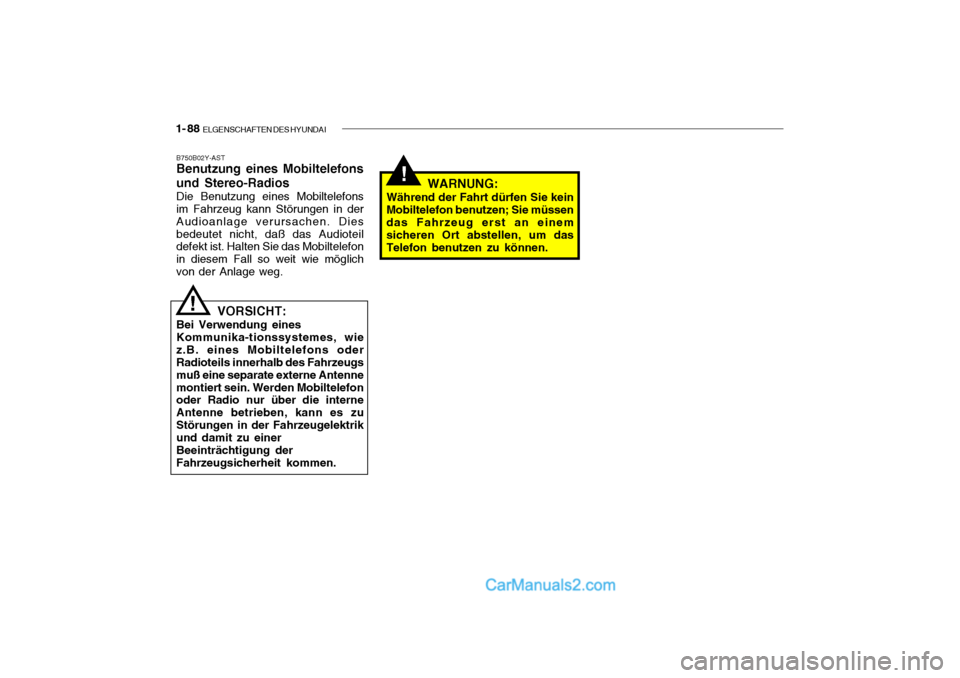

B750B02Y-AST Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in der Audioanlage verursachen. Diesbedeutet nicht, daß das Audioteil defekt ist. Halten Sie das Mobiltelefon in diesem Fall so weit wie möglichvon der Anlage weg.
VORSICHT:
Bei Verwendung einesKommunika-tionssystemes, wiez.B. eines Mobiltelefons oder Radioteils innerhalb des Fahrzeugs muß eine separate externe Antennemontiert sein. Werden Mobiltelefon oder Radio nur über die interne Antenne betrieben, kann es zuStörungen in der Fahrzeugelektrik und damit zu einer Beeinträchtigung der Fahrzeugsicherheit kommen. WARNUNG:
Während der Fahrt dürfen Sie keinMobiltelefon benutzen; Sie müssen das Fahrzeug erst an einem sicheren Ort abstellen, um dasTelefon benutzen zu können.
!

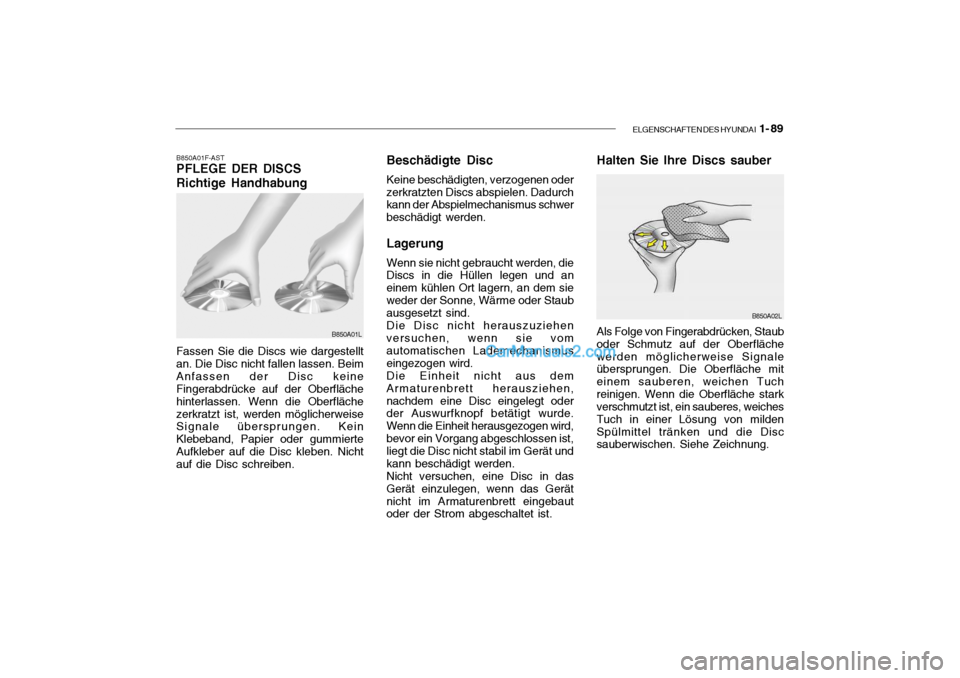

ELGENSCHAFTEN DES HYUNDAI 1- 89
B850A01F-AST PFLEGE DER DISCS Richtige Handhabung
Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. BeimAnfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberflächezerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierteAufkleber auf die Disc kleben. Nicht auf die Disc schreiben. Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurch kann der Abspielmechanismus schwer beschädigt werden. Lagerung Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einem kühlen Ort lagern, an dem sieweder der Sonne, Wärme oder Staub ausgesetzt sind. Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismuseingezogen wird.Die Einheit nicht aus demArmaturenbrett herausziehen,nachdem eine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenn die Einheit herausgezogen wird,bevor ein Vorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät und kann beschädigt werden.Nicht versuchen, eine Disc in dasGerät einzulegen, wenn das Gerätnicht im Armaturenbrett eingebaut oder der Strom abgeschaltet ist.Halten Sie Ihre Discs sauber
B850A01L
B850A02L
Als Folge von Fingerabdrücken, Staub oder Schmutz auf der Oberfläche werden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuchreinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildenSpülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.
