Hyundai Getz 2005 Manuale del proprietario (in Italian)

1- 40 CARATTERISTICHE DELLA VETTURA
B260B02TB-GTT QUADROSTRUMENTI E INDICATORI Tipo A (Senza Trip Computer)
1. Spia di allarme servosterzo elettronico
(Se installato)
2. Spia di allarme portellone posteriore aperto
3. Spia di segnalazione porta aperta
4. Contagiri
5. Spia di segnalazione immobilizzatore
6. Luce di segnalazione indicatori direzionali
7. Indicatore temperatura
8. Spia di segnalazione fari abbaglianti
9. Tachimetro 10. Spia di segnalazione freno di
stazionamento /livello liquido freni
11. Spia di segnalazione pressione olio
12. Spia di segnalazione sistema di ricarica
13. Spia di segnalazione overdrive disinserito (Solo cambio automatica)
14. Spia di segnalazione filtro carburante (Solo motore diesel)
15. Spia di segnalazione candelette di pre- riscaldo (Solo motore diesel)
16. Orologio digitale 17. Spia di segnalazione riserva carburante
18. Indicatore livello carburante
19. Contachilometri/Contachilometri
parziale
20. Interruttore di azzeramento
Contachilometri parziale
21.Interruttore di azzeramento dell'orologio
22. Spia di segnalazione ABS (Se installato)
23. Spia di segnalazione SRS (airbag)
24. Indicatore malfunzionamenti (MIL)
25. Spia di allarme della cintura di sicurezza HTB001C
12
4
53 6
78 9 101112
13 14 15 16
17 18
19 20 21 22
23 24
6
25

CARATTERISTICHE DELLA VETTURA 1- 41
B260C02TB-GTT Tipo B (Con Trip Computer)
1. Spia di allarme servosterzo elettronico
(Se installato)
2. Spia di allarme portellone posteriore aperto
3. Spia di segnalazione porta aperta
4. Contagiri
5. Luce di segnalazione indicatori direzionali
6. Indicatore temperatura
7. Tachimetro
8. Spia di segnalazione freno di stazionamento /livello liquido freni 9. Spia di segnalazione pressione olio
10. Spia di segnalazione sistema di ricarica
11. Spia di segnalazione overdrive
disinserito (Solo cambio automatica)
12. Spia di segnalazione filtro carburante (Solo motore diesel)
13. Spia di segnalazione candelette di pre- riscaldo (Solo motore diesel)
14.Spia di segnalazione immobilizzatore15.Spia di segnalazione fari abbaglianti
16. Spia di segnalazione riserva carburante
17. Trip Computer (Se installato) 18. Contachilometri/Contachilometri
parziale
19. Indicatore livello carburante
20. Interruttore di azzeramento Contachilometri parziale
21. Orologio digitale
22.Interruttore di azzeramento dell'orologio
23. Spia di segnalazione ABS (Se installato)
24. Spia di segnalazione SRS (airbag)
25. Indicatore malfunzionamenti (MIL)
26. Spia di allarme della cintura di sicurezza
HTB002C
12 3 4
5
5
67
89
10
11 12 13 14 15 16 17 18 19 20 23 24
252221 26

1- 42 CARATTERISTICHE DELLA VETTURA
SB210C1-FT
SEGNALATORE DI
CONFERMA FUNZIONE (SRI) DEL SISTEMAAGGIUNTIVO DI SICUREZZA A TRATTENUTA (SRS)
Il segnalatore di conferma funzione (SRI) dell'SRS si accende e lampeggia per circa 6 secondi dopo che la chievetta dell'accensione è stata giratain posizione "ON" oppure dopo che siè avviato il motore, dopo di che sispegne. Questa luce si accendo inoltre quando I'SRS non funziona adeguatamente.Se I'SRI non si accende, oppure serimane costantemente acceso dopoaver lampeggiato per 6 secondi circauna volta girata la chiavettadell'accensione su "ON" o una volta avviato il motore, oppure se si accende durante la guida, si consiglia di farcontrollare I'SRS da un concessionarioHyundai autorizzato. B260P01Y-GTT
SPIA DI SEGNALAZIONE
DEL SISTEMA ABS
(Se installato)
Quando si gira la chiavetta in posizione«ON» , la spia dell'ABS si accende perpoi spegnersi dopo pochi secondi.Se però la spia dell'ABS rimaneilluminata durante la guida, oppure senon si illumina quando la chiavetta viene girata su «ON», ciò potrebbe indicare la presenza di un problemacon l'ABS.In tal caso, fate controllare al piùpresto il veicolo dal vostroconcessionario Hyundai. Il normaleimpianto freni continuerà a funzionare,ma senza l'assistenza dell'impiantoABS. SB210E1-FT
SPIA OVERDRIVE (Solo cambio automatica)
Quando l'interruttore viene premuto, all'inserimento della 4a marcia la spia corrispondente si spegnerà. La spia si accenderà rilasciando l'interruttore. ATTENZIONE:
Se la spia dell'ABS e la spia del Freno di stazionamento/spia di allarme Livello liquido frenirimangono accese, oppure siaccendono durante la marcia,contemporaneamente, ci potrebbeessere un problema al sistema E.B.D. (sistema elettronico di distribuzione della forza frenante).Se questo accade, evitare le frenateimprovvise e fare controllare al piùpresto possibile il veicolo da unconcessionario Hyundai.
!

CARATTERISTICHE DELLA VETTURA 1- 43
!
B260H02A-ATT
SPIA DEL FRENO DI STAZIONAMENTO E DI
AVARIA DELL'IMPIAN- TO FRENI
SB210J1-FT SPIA DI SEGNALAZIONE
ANABBAGLIANTI
Questa spia si illumina ogni volta che si inseriscono le luci abbaglianti oquando le si usa per segnalare. SB210K1-FT
SPIA PRESSIONE OLIO
SB210G1-FTSPIE INDICATORI DI
DIREZIONE
Le frecce verdi lampeggianti situate sul quadro comandi segnalano la direzione scelta. Se la freccia si illuminama non lampeggia oppure lampeggiapiù rapidamente del normale o nonlampeggia affatto, vi è un difetto nelsistema degli indicatori di direzione.
ATTENZIONE :
Se viaggiando si accende la spia pressione olio, occorre arrestarsiimmediatamente. In caso contrario,si rischia di danneggiare seriamente il motore. L'accensione della spia indica una pressione insufficiente nel circuito dilubrificazione. È normale, a motore fermo, che la spia sia accesa con la chiave di avviamento in posizione "ON".Effettuando l'avviamento la spia devespegnersi. Se la spia rimane accesa amotore avviato, spegnete il motore erivolgeteVi ad un centro di assistenza Hyundai prima di ripartire.!
AVVERTENZA:
Se ritenete che l'impianto freni della
Vostra vettura presenti qualche anomalia, rivolgeteViimmediatamente al Vostro Concessionario Hyundai. Con la chiave di avviamento in posizione"ON" o "START", quando il freno distazionamento è inserito, la spiacorrispondente si illuminerà. Amotore acceso la spia si spegne quando il freno viene disinserito. Se il freno di stazionamento non èinserito, la spia si illumina quandola chiave di avviamento si trova su"ON" o "START" e si spegne amotore acceso. Se la spia si illumina durante la guida, rallentate e arrestate la vettura.

1- 44 CARATTERISTICHE DELLA VETTURA
SB210M1-FT
SPIA DI SEGNALAZIONE RICARICA
Questa spia si deve accendere quando si gira su ON il blocchettodell'avviamento, quindi si deve spegnere quando il motore sta girando. Se la spia rimane accesa mentre ilmotore sta girando, c'è un guasto nelsistema di ricarica elettrica. Se la spiasi dovesse accendere durante lamarcia, fermare il veicolo, spegnere il motore e controllare nel vano motore. Assicurarsi innanzitutto che la cinghiadi comando dell'alternatore sia al suoposto. Se così è, controllare la tensionedella cinghia.Fare quindi controllare il sistema pressoun concessionario Hyundai. B260B01B-GTT
SPIA DI ALLARME
PORTELLONE POST- ERIORE APERTO
Se il portellone posteriore non è completamente chiuso, questa spia rimane illuminata. SB210O1-FT SPIA PORTE APERTE
La spia e l'allarme avvertono che una delle porte non è perfettamente chiusa. SB210P1-FT SPIA DI RISERVA DEL CARBURANTE
La spia si illumina quando il serbatoio è quasi vuoto. In questo caso, ènecessario effettuare rifornimento appena possibile, in quanto viaggiare con il livello del combustibile al minimo(spia riserva accesa e lancettaindicatrice sotto la "E") puó provocareinconvenienti al catalizzatore.La spia di avaria dell'impianto frenante si illumina se il livello del liquido freniscende al di sotto del minimo ed ènecessario effettuare il rabbocco.Dopo il rabbocco, se la vettura nonpresenta altri problemi, recateVi dalVostro Concessionario Hyundai per uncontrollo. Se la vettura presenta altre anomalie, non deve essere utilizzata, ma trainata fino al più vicinoConcessionario Hyundai da un mezzodi soccorso professionale. Sulla Vostra Hyundai è stato installato un doppio circuito frenante. In questomodo, anche in caso di anomalia, èsempre assicurata la frenatura su dueruote. In queste condizioni, l'effetto frenante si riduce parzialmente, la corsa delpedale diventa maggiore, e aumenta losforzo richiesto. ATTENZIONE:
Se la cinghia di comando(dell'alternatore) dovesse essereallentata, rotta, o mancante con ilveicolo in marcia, si potrebbe produrre un guasto serio, il motore si potrebbe surriscaldare in quantoquesta cinghia comanda anche lapompa dell'acqua.
!

CARATTERISTICHE DELLA VETTURA 1- 45
B260E01HP-GTT
SPIA DI ALLARME
DELLA CINTURA DI SICUREZZA
La spia di allarme della cintura di sicurezza lampeggia per 6 secondiquando il blocchetto d’avviamentopassa da "OFF" a "ON" o "START".
B260N02FC-GTT
SPIA CONTROLLO
MOTORE
Questa spia si illumina quando siverifica un guasto ad uno deicomponenti collegati al sistema dei gas di scarico, e il sistema non funziona correttamente così che i valori stabilitidalla normativa sui gas di scarico nonsono rispettati. Ed essa si illuminaquando la chiave dell'avviamento ègirata in posizione "ON", e si spegne dopo che il motore si è avviato. Se essa si illumina durante la guida o nonsi illumina quando la chiavedell'avviamento è girata in posizione"ON", portare il veicolo presso unconcessionario Hyundai autorizzato e fare controllare il sistema.
B260T01TB-GTT SPIA DI ALLARME
SERVOSTERZO
ELETTRONICO (EPS) (Se installato)
Questa spia si illumina all'incirca 4 secondi dopo che la chiavedell'accensione è stata girata su "ON",o dopo che il motore si è avviato, perpoi spegnersi.Questa spia, inoltre, si illumina se cisono problemi al sistema EPS. Se siillumina durante la marcia, fare controllare il veicolo presso un Concessionario Hyundai autorizzato. ATTENZIONE:
Se sui veicoli equipaggiati con
servosterzo elettronico si muove ilvolante di continuo fino a fine corsanelle due direzioni, il volantefunzionerà con molto gioco inragione dell'entrata in funzione del sistema anti-sovraccarico. Tale condizione è normale. Verrà quindiripristinata la condizione difunzionamento normale.
!
B260U01TB-GTT SPIA DI SEGNALAZIONE
IMMOBILIZZATORE
Questa spia si illumina per alcuni
secondi dopo che la chiave dell'accensione è stata girata inposizione 'ON'. A questo punto, si può avviare il motore. La spia si spegne dopo che il motore si è avviato. Sequesta spia si dovesse spegnere primadi aver avviato il motore, girare su"LOCK" il blocchetto d'avviamento eriavviare il motore. Se questa spia lampeggia per cinque secondi con il blocchetto d'avviamento girato su 'ON',

1- 46 CARATTERISTICHE DELLA VETTURA
B265A01B-GTT
SPIA DI SEGNALAZIONE FILTRO CARBURANTE
Questa spia si accende quando il blocchetto d'avviamento è in posizione"ON", e si spegne quando si avvia ilmotore. Se si accende con il motore in marcia, indica la presenza di acqua nel filtro del carburante. In tal caso, ènecessario eliminare l'acqua dal filtro. SB210S1-FT USURA DELLE PASTIGLIE FRENI Quando in frenata si ode un suono acuto continuo o ad intermittenza, le pastiglie freni sono da sostituire. Lamancata sostituzione può provocaregravi danni all'impianto freni.
ZB110R2-AT SEGNALE ACUSTICO USURA PASTIGLIE FRENO Le pastiglie dei freni a disco anteriori e posteriori sono dotate di segnalatore d'usura che emette un acuto stridio oun rumore di raschiamento quando èstato raggiunto il limite d'usura. Il suonopuò essere intermittente, oppurecostantemente presente con il veicolo in marcia. Potrebbe anche essere udibile se si mantiene saldamentepremuto il pedale del freno. La mancatasostituzione delle pastiglie consumateprovocherà seri e constosi danni airotori. Rivolgersi immediatamente al concessionario Hyundai.B260S01B-GTT
SPIA DI SEGNALAZIONE
CANDELETTE DI PRE- RISCALDO
La spia di segnalazione si illumina di un color ambra con il blocchettod'avviamento nella posizione "ON". Ilmotore può essere avviato quando sispegne la spia di segnalazione del preriscaldamento. Il tempo di illuminazione varia a seconda dellatemperatura dell'acqua, dellatemperatura dell'aria e della condizionedella batteria.
questo indica che il sistema dell'immobilizzatore ha un guasto. Aquesto punto, consultare la proceduraspiegata al paragrafo "Modalità difunzionamento in emergenza" (vedere pagina 1-5), oppure rivolgersi al concessionario Hyundai. NOTA: Una volta concluso il pre- riscaldamento, se non si è avviato il motore entro 10 secondi, riportare la chiavetta in posizione "LOCK", equindi su "ON", per ripetere il pre-riscaldamento.

CARATTERISTICHE DELLA VETTURA 1- 47
!

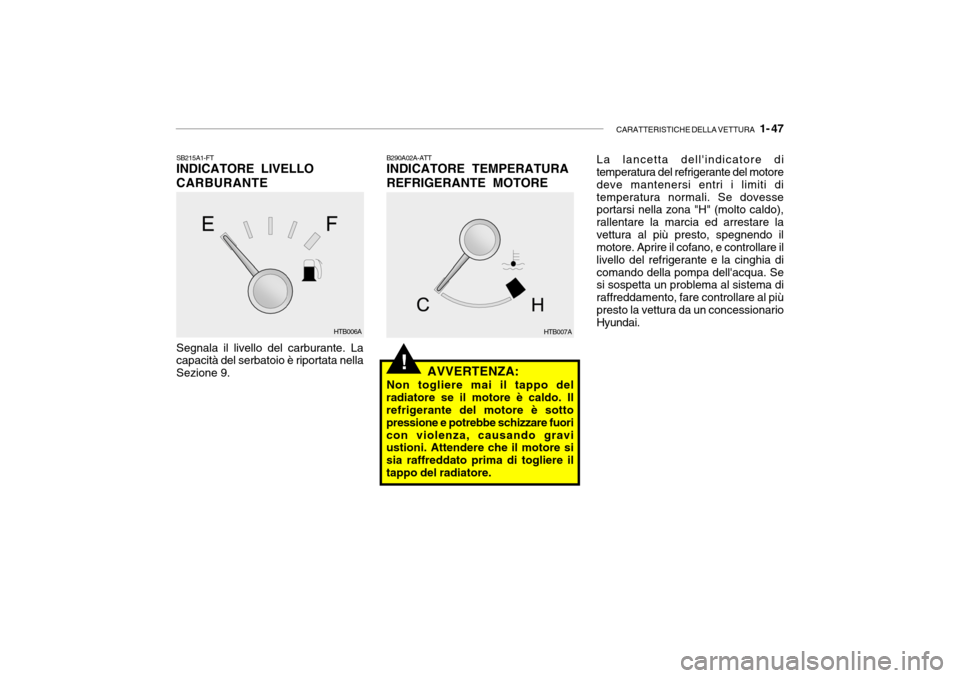

Segnala il livello del carburante. La capacità del serbatoio è riportata nella Sezione 9.
SB215A1-FT INDICATORE LIVELLO CARBURANTE
AVVERTENZA:
Non togliere mai il tappo del
radiatore se il motore è caldo. Il refrigerante del motore è sotto pressione e potrebbe schizzare fuoricon violenza, causando gravi ustioni. Attendere che il motore si sia raffreddato prima di togliere iltappo del radiatore. B290A02A-ATT INDICATORE TEMPERATURA REFRIGERANTE MOTORE
La lancetta dell'indicatore di temperatura del refrigerante del motore deve mantenersi entri i limiti ditemperatura normali. Se dovesse portarsi nella zona "H" (molto caldo), rallentare la marcia ed arrestare lavettura al più presto, spegnendo il motore. Aprire il cofano, e controllare il livello del refrigerante e la cinghia dicomando della pompa dell'acqua. Se si sospetta un problema al sistema di raffreddamento, fare controllare al piùpresto la vettura da un concessionario Hyundai.
HTB006AHTB007A

1- 48 CARATTERISTICHE DELLA VETTURA

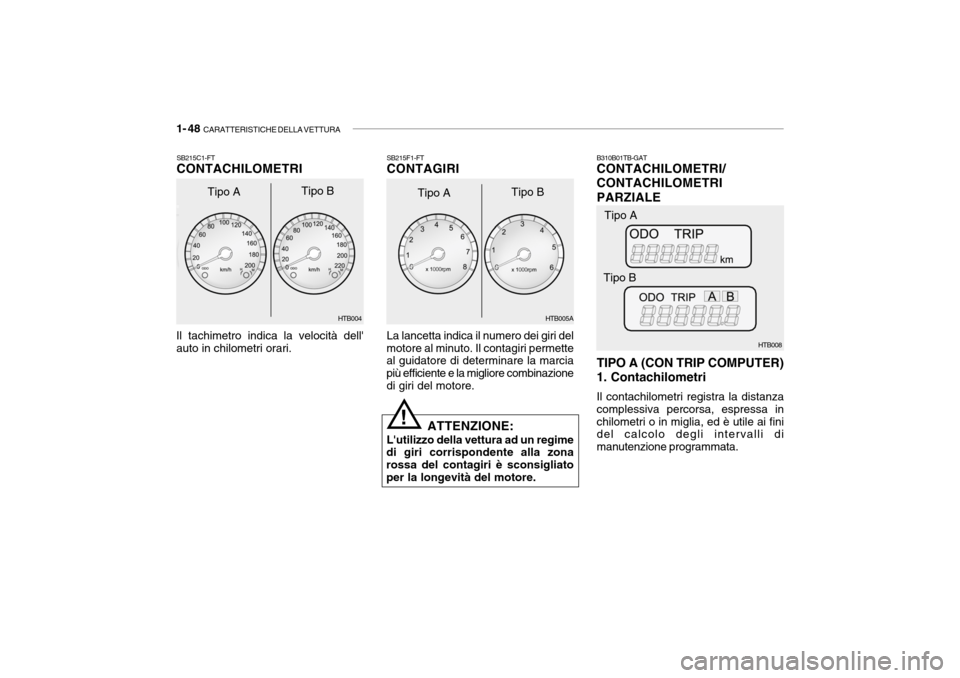

La lancetta indica il numero dei giri del
motore al minuto. Il contagiri permette al guidatore di determinare la marcia più efficiente e la migliore combinazionedi giri del motore. SB215F1-FT CONTAGIRI
SB215C1-FTCONTACHILOMETRI
HTB004HTB005A
Tipo A
Tipo B
Il tachimetro indica la velocità dell' auto in chilometri orari. ATTENZIONE:
L'utilizzo della vettura ad un regime
di giri corrispondente alla zonarossa del contagiri è sconsigliatoper la longevità del motore.
!
B310B01TB-GAT CONTACHILOMETRI/ CONTACHILOMETRIPARZIALE TIPO A (CON TRIP COMPUTER) 1. Contachilometri Il contachilometri registra la distanza complessiva percorsa, espressa inchilometri o in miglia, ed è utile ai fini del calcolo degli intervalli di manutenzione programmata. HTB008
Tipo A
Tipo B
Tipo A Tipo B

CARATTERISTICHE DELLA VETTURA 1- 49
NOTA: Qualsiasi modifica eventualmente
apportata al contachilometri potrebbe rendere nulla la coperturadella garanzia.
2. Contachilometri parziale
o Questo modo indica la distanza percorsa dall'ultimo azzeramento del valore "Drive time".
o Premendo per più di 1 secondo l'interruttore Reset (azzeramento)posto sul lato sinistro del tachimetro, quando è visualizzata la distanzapercorsa, il valore visualizzato viene azzerato.
o Consultare la spiegazione relativa al Trip computer (vedere pagina 1- 51, Distanza percorsa).

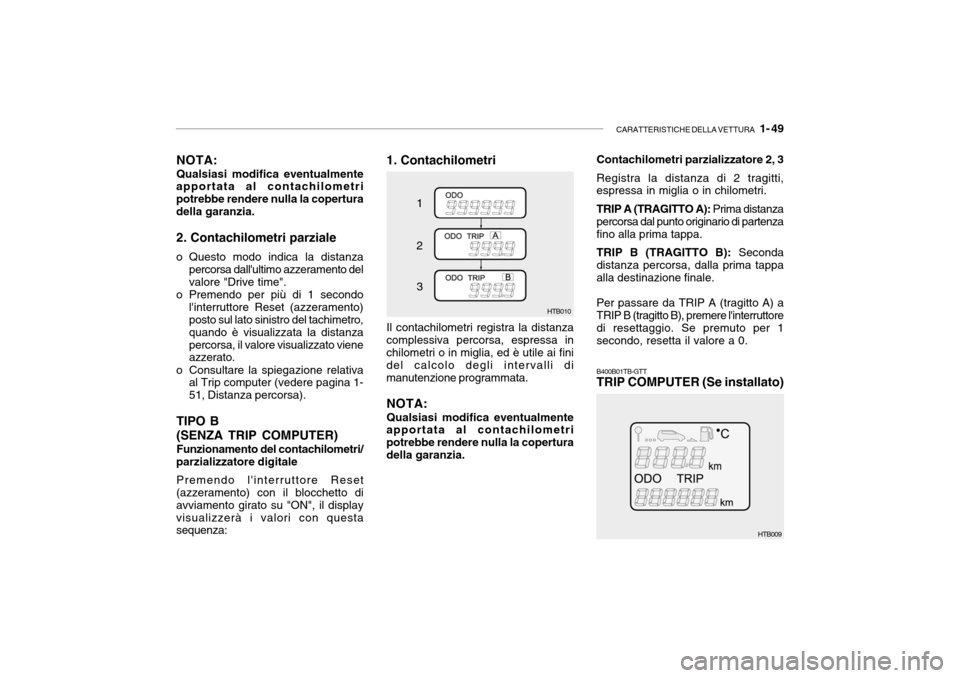

TIPO B (SENZA TRIP COMPUTER) Funzionamento del contachilometri/
parzializzatore digitale
Premendo l'interruttore Reset
(azzeramento) con il blocchetto di avviamento girato su "ON", il displayvisualizzerà i valori con questa sequenza: HTB010
1
2 3
1. Contachilometri Il contachilometri registra la distanza
complessiva percorsa, espressa in chilometri o in miglia, ed è utile ai fini del calcolo degli intervalli dimanutenzione programmata.
NOTA: Qualsiasi modifica eventualmente
apportata al contachilometri potrebbe rendere nulla la coperturadella garanzia. Contachilometri parzializzatore 2, 3 Registra la distanza di 2 tragitti, espressa in miglia o in chilometri. TRIP A (TRAGITTO A):
Prima distanza
percorsa dal punto originario di partenza fino alla prima tappa. TRIP B (TRAGITTO B): Seconda
distanza percorsa, dalla prima tappa alla destinazione finale. Per passare da TRIP A (tragitto A) a TRIP B (tragitto B), premere l'interruttore di resettaggio. Se premuto per 1 secondo, resetta il valore a 0.
HTB009
B400B01TB-GTT TRIP COMPUTER (Se installato)
