Hyundai Getz 2006 Betriebsanleitung (in German)

ABGASREINIGUNGS SYSTEM 7- 3
H020A01A-AST KATALYSATOR (Falls vorhanden)Bei Benzinmotor

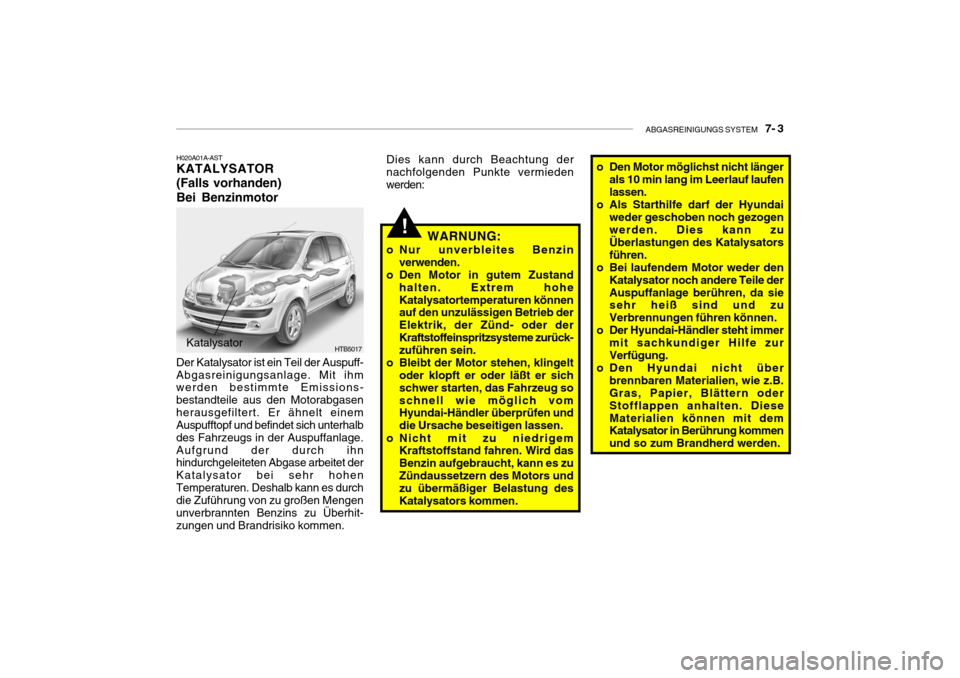

Katalysator HTB5017
Der Katalysator ist ein Teil der Auspuff- Abgasreinigungsanlage. Mit ihm werden bestimmte Emissions- bestandteile aus den Motorabgasenherausgefiltert. Er ähnelt einem Auspufftopf und befindet sich unterhalb des Fahrzeugs in der Auspuffanlage.Aufgrund der durch ihn hindurchgeleiteten Abgase arbeitet der Katalysator bei sehr hohenTemperaturen. Deshalb kann es durch die Zuführung von zu großen Mengen unverbrannten Benzins zu Überhit-zungen und Brandrisiko kommen. Dies kann durch Beachtung der nachfolgenden Punkte vermieden werden:
!WARNUNG:
o Nur unverbleites Benzin verwenden.
o Den Motor in gutem Zustand halten. Extrem hohe Katalysatortemperaturen können auf den unzulässigen Betrieb der Elektrik, der Zünd- oder derKraftstoffeinspritzsysteme zurück- zuführen sein.
o Bleibt der Motor stehen, klingelt oder klopft er oder läßt er sich schwer starten, das Fahrzeug soschnell wie möglich vom Hyundai-Händler überprüfen und die Ursache beseitigen lassen.
o Nicht mit zu niedrigem Kraftstoffstand fahren. Wird dasBenzin aufgebraucht, kann es zuZündaussetzern des Motors und zu übermäßiger Belastung des Katalysators kommen.
o Den Motor möglichst nicht länger
als 10 min lang im Leerlauf laufen lassen.
o Als Starthilfe darf der Hyundai weder geschoben noch gezogen werden. Dies kann zu Überlastungen des Katalysatorsführen.
o Bei laufendem Motor weder den Katalysator noch andere Teile derAuspuffanlage berühren, da sie sehr heiß sind und zu Verbrennungen führen können.
o Der Hyundai-Händler steht immer mit sachkundiger Hilfe zurVerfügung.
o Den Hyundai nicht über
brennbaren Materialien, wie z.B. Gras, Papier, Blättern oder Stofflappen anhalten. DieseMaterialien können mit dem Katalysator in Berührung kommen und so zum Brandherd werden.

7- 4 ABGASREINIGUNGS SYSTEM
H020D01S-GST Katalysator Bei Dieselmotor Alle Hyundai-Fahrzeuge sind mit einem Oxidations-Katalysator ausgestattet, der die Anteile von Kohlenmonoxid, Kohlenwasser-stoffen und Partikeln imAbgas reduziert. H020C01S-GST EGR-System Bei Dieselmotor
Das Abgasrückführungssystem regelt Stickoxide durch Rückführung einesTeils der Abgase in den Motor, wodurch die Verbrennungstemperatur in den Zylindern reduziert wird.

8. VERBRAUCHERIN FORMATION
Fahrgestellnummer (Vin) .................................................................. 8-2 Motornummer................................................................................... 8-2
Empfohlener Reifenluftdruck ............................................................ 8-3Winterreifen ...................................................................................... 8-4
Schneeketten ................................................................................... 8-4
Auswechseln Der Reifen Un-tereinander ........................................ 8-5
Auswuchten Der Räder ................................................................... 8-5Reifentraktion ................................................................................... 8-5
Wann Müssen Reifen Ausge-wechselt Werden? ........................... 8-6
Ersatzreifen Und Werkzeug ............................................................ 8-6
8

8- 2 VERBRAUGHERIN FORMATION
I010B01A-GST MOTORNUMMER
I010A01TB-GSTFAHRGESTELLNUMMER (VIN)

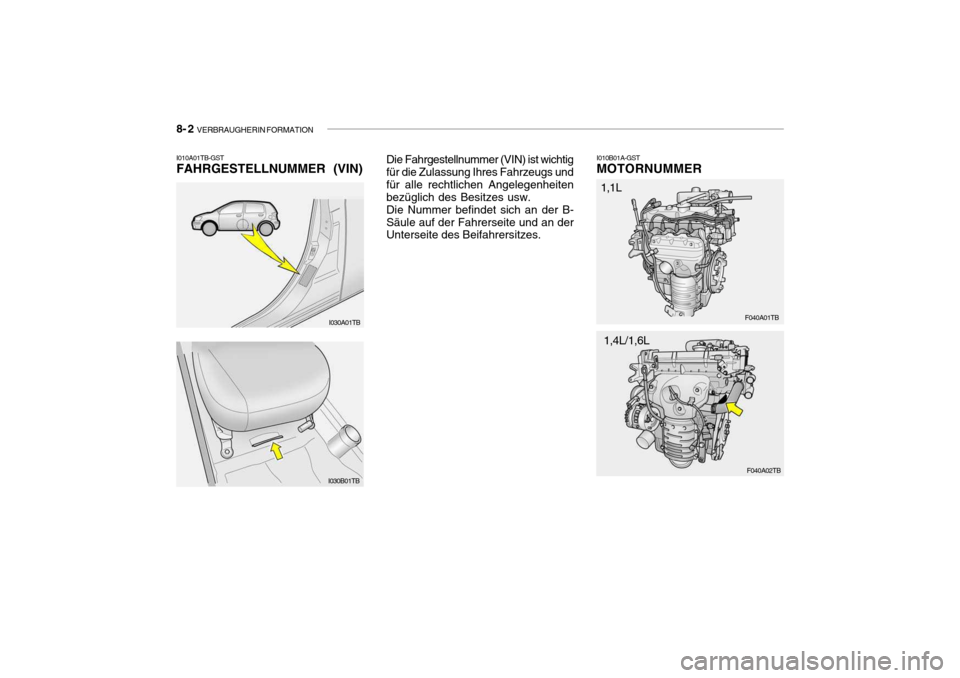

Die Fahrgestellnummer (VIN) ist wichtigfür die Zulassung Ihres Fahrzeugs und für alle rechtlichen Angelegenheitenbezüglich des Besitzes usw.Die Nummer befindet sich an der B-Säule auf der Fahrerseite und an der Unterseite des Beifahrersitzes.
I030A01TB
I030B01TBF040A01TB F040A02TB
1,1L
1,4L/1,6L

VERBRAUGHERIN FORMATION 8- 3
I030A03TB-GST
EMPFOHLENER REIFENLUFTDRUCK

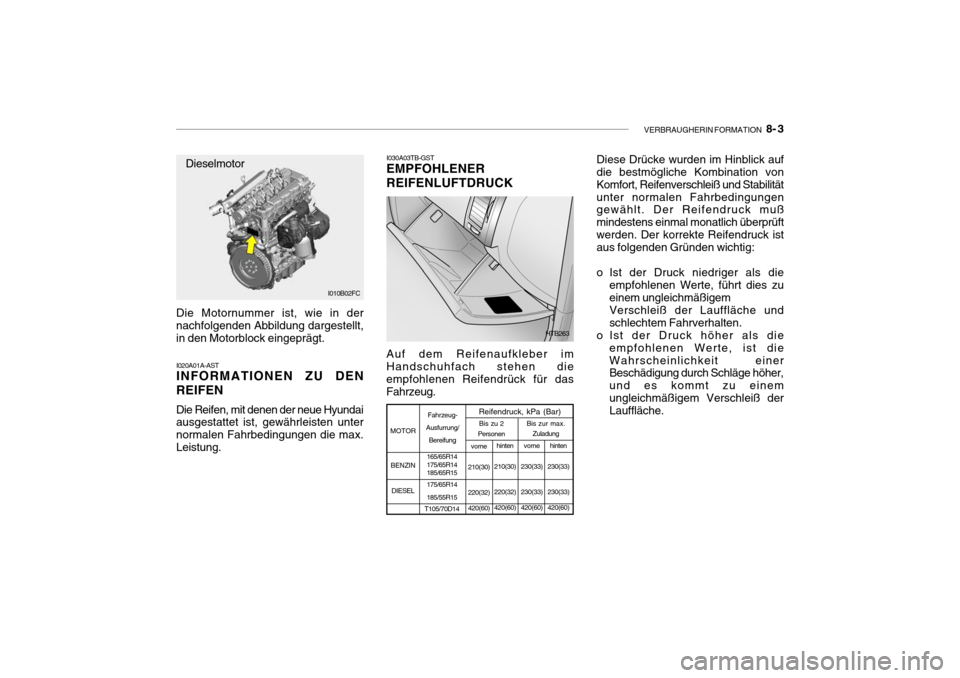

Die Motornummer ist, wie in der nachfolgenden Abbildung dargestellt, in den Motorblock eingeprägt. I020A01A-AST INFORMATIONEN ZU DEN
REIFEN Die Reifen, mit denen der neue Hyundai ausgestattet ist, gewährleisten unter normalen Fahrbedingungen die max.Leistung.
I010B02FC
HTB263
Dieselmotor
Auf dem Reifenaufkleber im Handschuhfach stehen die empfohlenen Reifendrück für dasFahrzeug.Fahrzeug-
Ausfurrung/ Bereifung Reifendruck, kPa (Bar)
165/65R14 175/65R14185/65R15 175/65R14 185/55R15
T105/70D14 hinten
210(30) 220(32) 420(60) vorne
230(33) 230(33) 420(60)
Bis zu 2
Personen Bis zur max.
Zuladung
hinten
230(33) 230(33) 420(60)
vorne
210(30) 220(32) 420(60)
Diese Drücke wurden im Hinblick auf die bestmögliche Kombination von Komfort, Reifenverschleiß und Stabilitätunter normalen Fahrbedingungen gewählt. Der Reifendruck muß mindestens einmal monatlich überprüftwerden. Der korrekte Reifendruck ist aus folgenden Gründen wichtig:
o Ist der Druck niedriger als die empfohlenen Werte, führt dies zu einem ungleichmäßigem Verschleiß der Lauffläche und schlechtem Fahrverhalten.
o Ist der Druck höher als die
empfohlenen Werte, ist dieWahrscheinlichkeit einer Beschädigung durch Schläge höher, und es kommt zu einemungleichmäßigem Verschleiß der Lauffläche.
MOTOR
BENZIN DIESEL

8- 4 VERBRAUGHERIN FORMATION
!
I050A01TB-GST
SCHNEEKETTEN Schneeketten müssen auf die Vorderräder aufgezogen werden. Sicherstellen, daß die Schneeketten die korrekte Größe aufweisen, und daßsie entsprechend den Anweisungen des Herstellers aufgezogen werden. Um die Abnutzung von Reifen und Schneeketten auf ein Minimum zu
reduzieren, die Schneeketten nichtlänger als erforderlich verwenden.
I040A01S-GST
WINTERREIFEN Wird das Fahrzeug mit Winterreifen ausgerüstet, müssen diese dieselbe Größe und dieselbe Tragfähigkeit aufweisen wie die ursprünglichenReifen.Winterreifen müssen auf alle vier Räderaufgezogen werden; andernfalls kann eine Verschlechterung der Griffigkeit die Folge sein. Winterreifen müssen einen um 0.2 bar höheren Reifenluftdruck aufweisen als der für die Standardreifen auf demReifenetikett an der linken äußeren Türverkleidung empfohlene Luftdruckwert. Mit aufgezogenenWinterreifeneventuelle Geschwindigkeitsgrenzender Reifen beachten.
VORSICHT:
Folgendes stets beachten:
o Den Druck bei kaltem Reifen überprüfen. Das heißt, daß das Fahrzeug mindestens drei Stunden geparkt war und seit Beginn der Fahrt nicht mehr als1.6 km gefahren wurde.
o Den Luftdruck des Ersatzrads bei
jeder Überprüfung des Luftdrucks der anderen Reifen ebenfalls überprüfen.
WARNUNG:
o Auf schnee- oder eisbedeckten Straßen max. 30 km/h schnell fahren.
o Schneeketten der SAE-Klasse "S" oder Metall- & Kunststoffketten verwenden.
o Bei Reifen der Größe 185/55R 15 keine Schneeketten verwenden,damit die Karosserie nichtbeschädigt wird.
o Wenn Sie Geräusche hören, weil
die Schneeketten an der Karosserie schlagen, müssen die Ketten so gespannt werden, daß
!

VERBRAUGHERIN FORMATION 8- 5
!

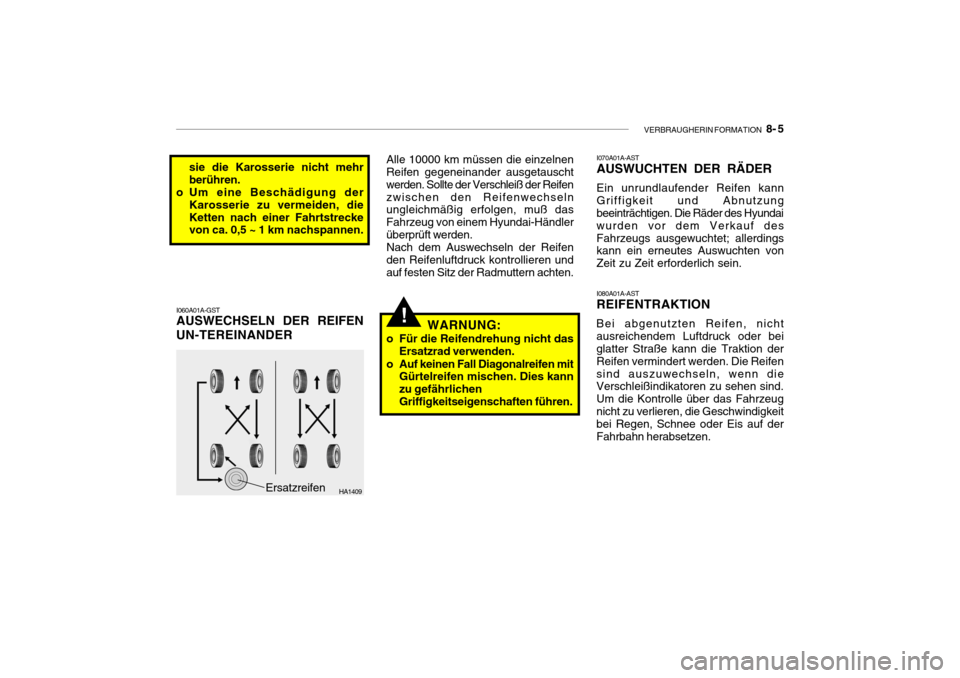

Alle 10000 km müssen die einzelnen Reifen gegeneinander ausgetauscht werden. Sollte der Verschleiß der Reifenzwischen den Reifenwechseln ungleichmäßig erfolgen, muß das Fahrzeug von einem Hyundai-Händlerüberprüft werden.Nach dem Auswechseln der Reifenden Reifenluftdruck kontrollieren und auf festen Sitz der Radmuttern achten. I070A01A-ASTAUSWUCHTEN DER RÄDER Ein unrundlaufender Reifen kann Griffigkeit und Abnutzung
beeinträchtigen. Die Räder des Hyundai wurden vor dem Verkauf desFahrzeugs ausgewuchtet; allerdings kann ein erneutes Auswuchten von Zeit zu Zeit erforderlich sein.
I060A01A-GST AUSWECHSELN DER REIFEN
UN-TEREINANDER sie die Karosserie nicht mehr berühren.
o Um eine Beschädigung der Karosserie zu vermeiden, dieKetten nach einer Fahrtstrecke von ca. 0,5 ~ 1 km nachspannen.
HA1409Ersatzreifen WARNUNG:
o Für die Reifendrehung nicht das Ersatzrad verwenden.
o Auf keinen Fall Diagonalreifen mit Gürtelreifen mischen. Dies kann zu gefährlichenGriffigkeitseigenschaften führen. I080A01A-AST REIFENTRAKTION
Bei abgenutzten Reifen, nicht ausreichendem Luftdruck oder bei glatter Straße kann die Traktion der Reifen vermindert werden. Die Reifensind auszuwechseln, wenn die Verschleißindikatoren zu sehen sind. Um die Kontrolle über das Fahrzeugnicht zu verlieren, die Geschwindigkeit bei Regen, Schnee oder Eis auf der Fahrbahn herabsetzen.

8- 6 VERBRAUGHERIN FORMATION
!WARNUNG:
o Das Fahren mit abgenutzten Reifen ist gefährlich! Abgenutzte Reifen können zu Bremswirkungs- , Lenksteuerungs- undGriffigkeitsverlust führen. Beim Aus-wechseln von Reifen am selben Fahrzeug niemals Gürtel-mit Diagonalreifen mischen.
o Der Einsatz von Reifen und
Rädern, die nicht die vorgeschriebene Größe aufweisen, kann zu vermindertem
I090A01S-GST WANN MÜSSEN REIFEN
AUSGE-WECHSELT WERDEN? I100A01TB-GSTERSATZREIFEN UND WERKZEUG
Der Hyundai verfügt über folgende Notfall-ausstattung: Ersatzreifen und -rad Radmutternschlüssel, Schlüsselstange, Schraubenschlüssel, Treiber Wagenheber, Abschlepphaken

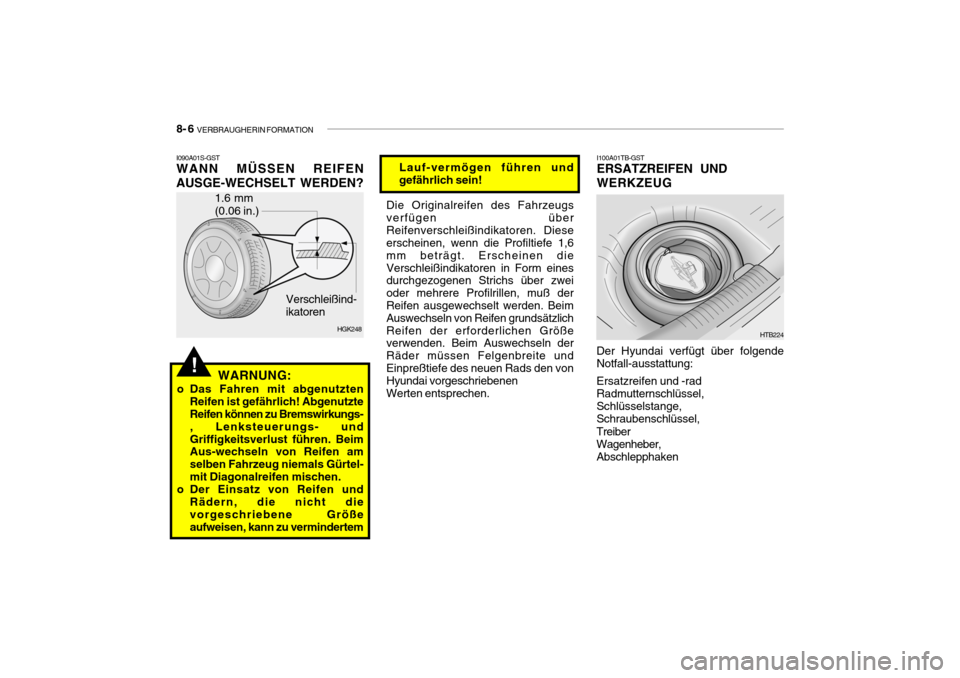

1.6 mm (0.06 in.) Verschleißind-ikatorenHGK248 Lauf-vermögen führen und gefährlich sein!
Die Originalreifen des Fahrzeugs verfügen überReifenverschleißindikatoren. Diese erscheinen, wenn die Profiltiefe 1,6 mm beträgt. Erscheinen dieVerschleißindikatoren in Form eines durchgezogenen Strichs über zwei oder mehrere Profilrillen, muß derReifen ausgewechselt werden. Beim Auswechseln von Reifen grundsätzlich Reifen der erforderlichen Größe verwenden. Beim Auswechseln der Räder müssen Felgenbreite undEinpreßtiefe des neuen Rads den von Hyundai vorgeschriebenen Werten entsprechen.
HTB224

9. TECHNISCHE DATEN DESFAHRZEUGS
Abmessungen ................................................................................. 9-2
Motor ............................................................................................... 9-3 Schmierungsprogr amm .................................................................. 9-4
9

9- 2 TECHNISCHE DATEN DES FAHRZEUGS
J010A02TB-GST ABMESSUNGEN
mm (in.)
3.825 (150,6) 1.665(65,6) 1.490(58,7) 2.455(96,7) 1.450(57,1)1.440(56,7)
GesamtlängeGesamtbreiteGesamthöhe (unbeladen) Radstand Spurweite
Vorne Hinten
1,4 L
1,6 L
Typ Lenkradspiel Zahnstang -enhubÖlpumpentyp1,1 L
13,5V,70A
Hydraul. Zweikreisbremse mit Bremskraftverstärker Belüftete Scheibenbremse TrommelbremseSeilzugbremse
Zahnstangenlenkung 0 ~ 30 mm (0 ~ 1,18 in.)140 mm (5,5 in.) 132 mm (5,20 in.) Flügelzellenpumpe
Kraftstofftank- Fassungsvermögen Liter
45 Imp.gal
9,9
Gegenstand Batterie Drehstromgenerator
Art Vorderradbremse Hinterradbremse Handbremse
(T105/70D14) Vorübergehend Vollrad
Standard Option
Diesel
1,5 L
68AH
12V, 90ABenzin
Manuell Elektrische 13,5V, 90A
J020A01TB-GST SERVOLENKUNG J060A01TB-GST KRAFTSTOFFSYSTEMJ040A04TB-GSTELEKTRISCHE ANLAGE J050A01FC -GST BREMSANLAGE
J030A02TB-GST REIFEN J030B01TB-GST RESERVERAD
165/65R14, 175/65R14, 185/55R15
Reifen
45AH, 55AH
