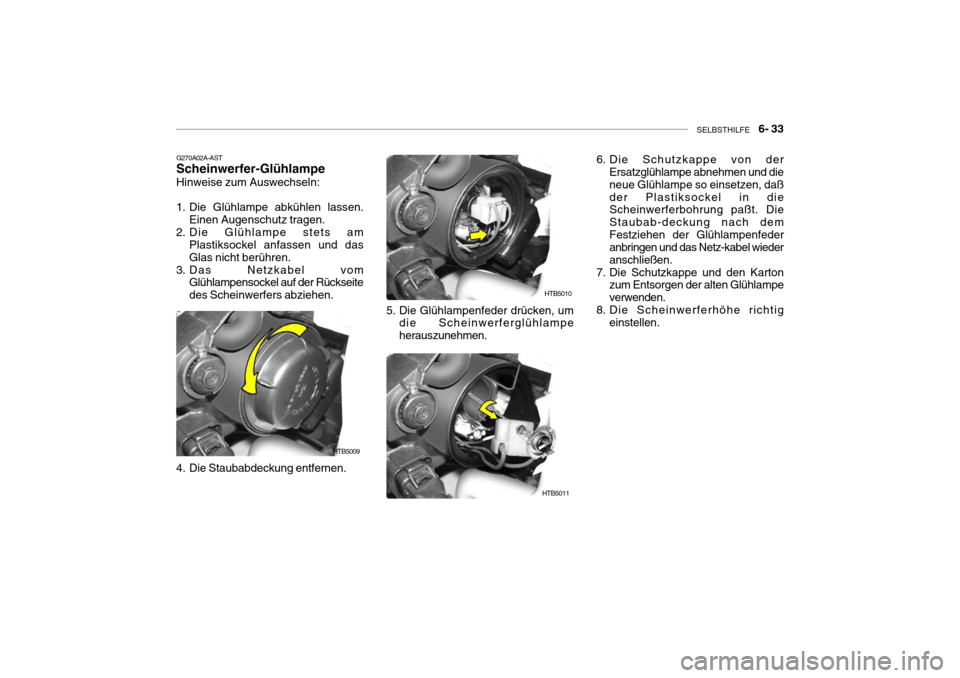

Scheinwerfer-Glühlampe
Hinweise zum Auswechseln:
1. Die Glühlampe abkühlen lassen. Einen Augenschutz tragen.
2. Die Glühlampe stets am Plastiksockel anfassen und das Glas nicht berühren.
3. Das Netzkabel vom Glühlampensockel auf der Rückseitedes Scheinwerfers abziehen.
HTB5009
4. Die Staubabdeckung entfernen. 5. Die Glühlampenfeder drücken, um
die Scheinwerferglühlampe herauszunehmen.
HTB5011HTB5010
6. Die Schutzkappe von der
Ersatzglühlampe abnehmen und die neue Glühlampe so einsetzen, daßder Plastiksockel in die Scheinwerferbohrung paßt. Die Staubab-deckung nach demFestziehen der Glühlampenfeder anbringen und das Netz-kabel wieder anschließen.
7. Die Schutzkappe und den Karton zum Entsorgen der alten Glühlampeverwenden.
8. Die Scheinwerferhöhe richtig einstellen.

6- 34 SELBSTHILFE
G270C01TB-GST
Kofferraumleuchte
HTB282
1. Abdeckung mit einem Schlitzschraubendreher entfernen.
2. Netzkabel abziehen. HTB283
G270B01TB-GST Vordere Blinkerleuchte /
Positionsleuchte
1. Das Netzkabel von der Glühlampe abziehen.
2. Eine neue Glühlampe einsetzen.

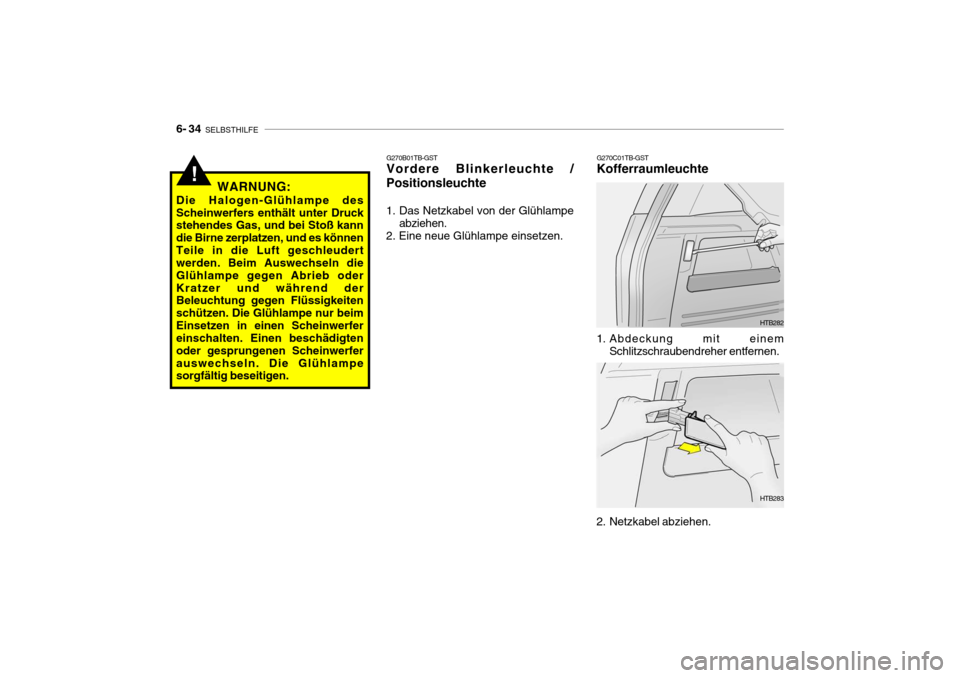

!WARNUNG:
Die Halogen-Glühlampe des Scheinwerfers enthält unter Druck stehendes Gas, und bei Stoß kann die Birne zerplatzen, und es könnenTeile in die Luft geschleudert werden. Beim Auswechseln die Glühlampe gegen Abrieb oderKratzer und während der Beleuchtung gegen Flüssigkeiten schützen. Die Glühlampe nur beimEinsetzen in einen Scheinwerfer einschalten. Einen beschädigten oder gesprungenen Scheinwerferauswechseln. Die Glühlampe sorgfältig beseitigen.

SELBSTHILFE 6- 35
HTB284

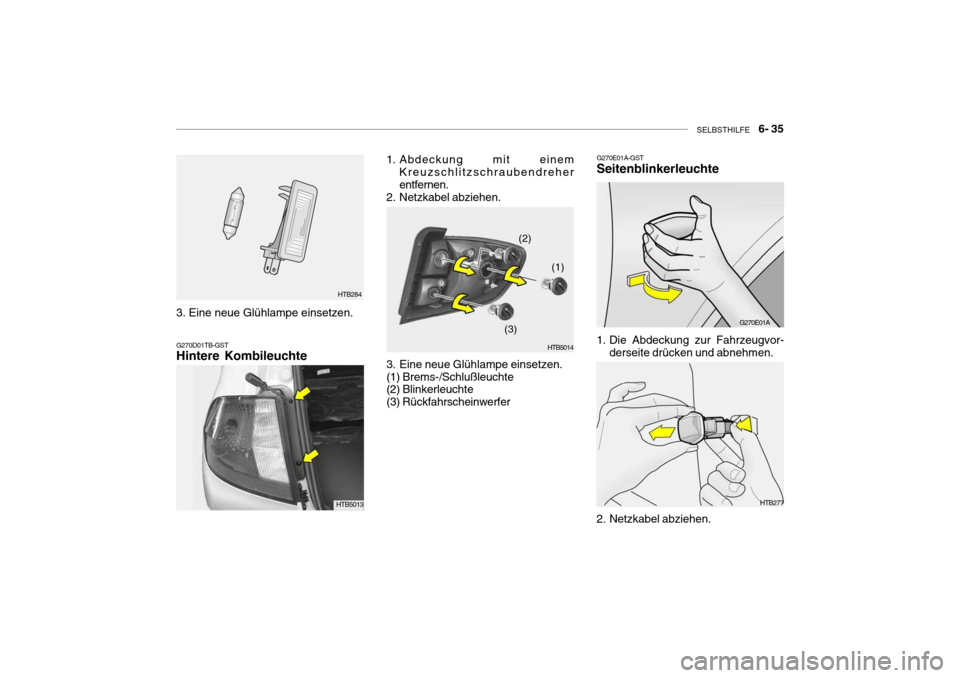

G270D01TB-GST Hintere Kombileuchte
1. Abdeckung mit einem Kreuzschlitzschraubendreher entfernen.
2. Netzkabel abziehen.
3. Eine neue Glühlampe einsetzen. (1) Brems-/Schlußleuchte (2) Blinkerleuchte (3) Rückfahrscheinwerfer (1)
(3) HTB5014
(2)
3. Eine neue Glühlampe einsetzen.
HTB277
G270E01A-GST Seitenblinkerleuchte
G270E01A
1. Die Abdeckung zur Fahrzeugvor- derseite drücken und abnehmen.
2. Netzkabel abziehen.HTB5013

6- 36 SELBSTHILFE
G270G01TB-GST
Innenleuchte (falls vorhanden)
1. Abdeckung mit einem
Schlitzschraubendreher entfernen. HTB280

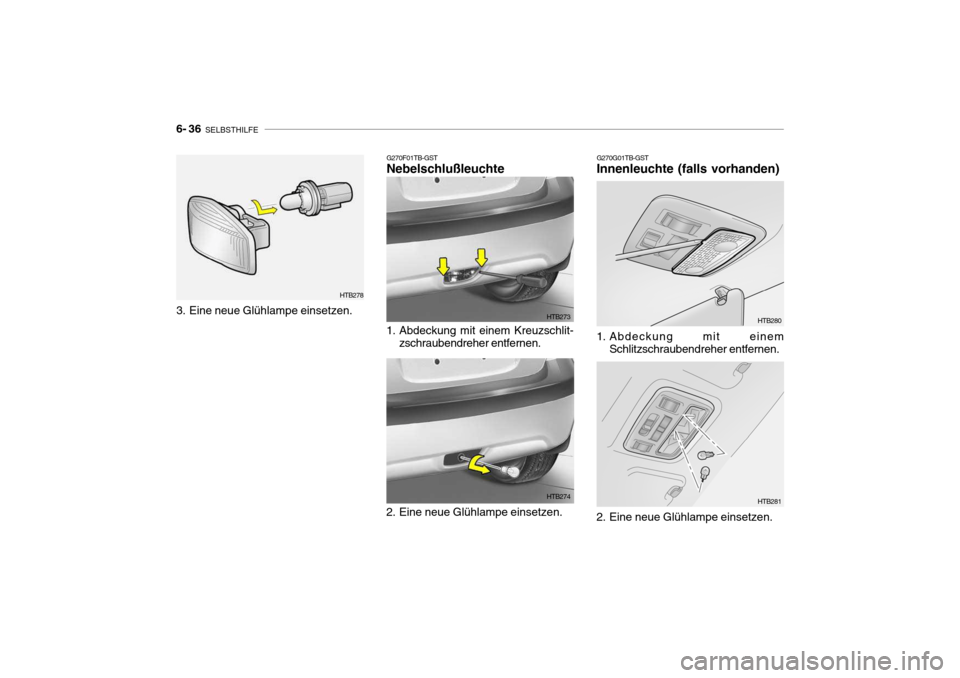

2. Eine neue Glühlampe einsetzen. HTB281G270F01TB-GST Nebelschlußleuchte
1. Abdeckung mit einem Kreuzschlit- zschraubendreher entfernen. HTB273 HTB274
HTB278
3. Eine neue Glühlampe einsetzen.
2. Eine neue Glühlampe einsetzen.

SELBSTHILFE 6- 37

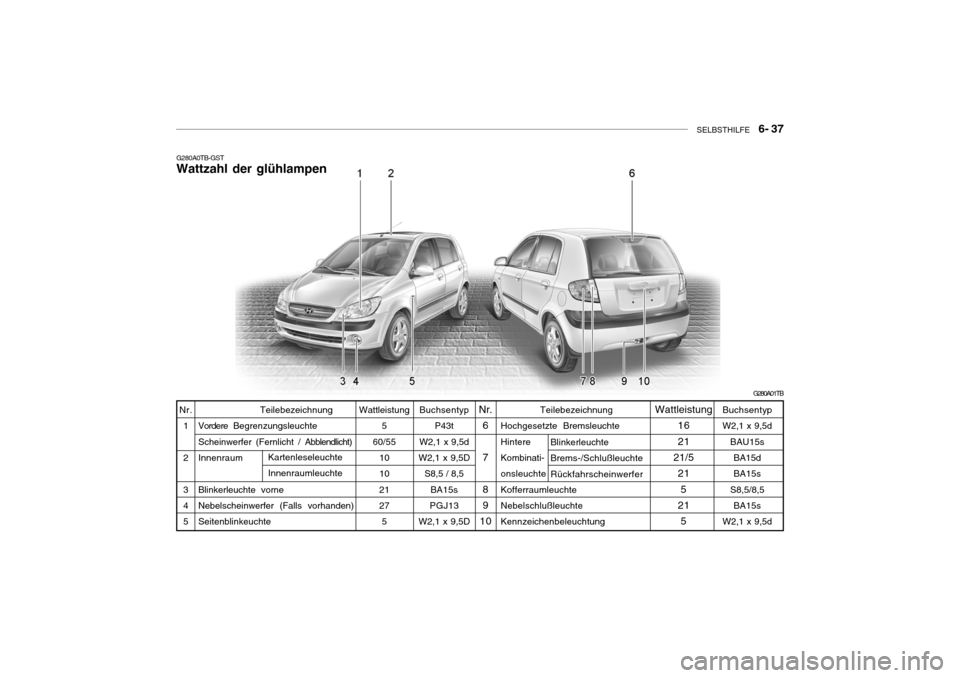

Teilebezeichnung
Hochgesetzte Bremsleuchte HintereKombinati- onsleuchte KofferraumleuchteNebelschlußleuchte Kennzeichenbeleuchtung BlinkerleuchteBrems-/Schlußleuchte Rückfahrscheinwerfer
Kartenleseleuchte InnenraumleuchteTeilebezeichnung
Vordere Begrenzungsleuchte
Scheinwerfer (Fernlicht / Abblendlicht)
Innenraum Blinkerleuchte vorne Nebelscheinwerfer (Falls vorhanden) Seitenblinkeuchte Wattleistung
5
60/55 10 10 21275
Nr.
1 2 3 4 5 Buchsentyp W2,1 x 9,5d
BAU15sBA15dBA15s
S8,5/8,5 BA15s
W2,1 x 9,5dNr.
6 7 8 9
10
G280A0TB-GST Wattzahl der glühlampen
G280A01TB
Buchsentyp P43t
W2,1 x 9,5d
W2,1 x 9,5D S8,5 / 8,5
BA15s
PGJ13
W2,1 x 9,5D
Wattleistung
16 21
21/5 21
5
21 5

6- 38 SELBSTHILFE
SICHERUNGSWERT
30A 30A30A30A50A10A15A15A10A20A40A30A30A50A10A20A10A15A10A10A
100A

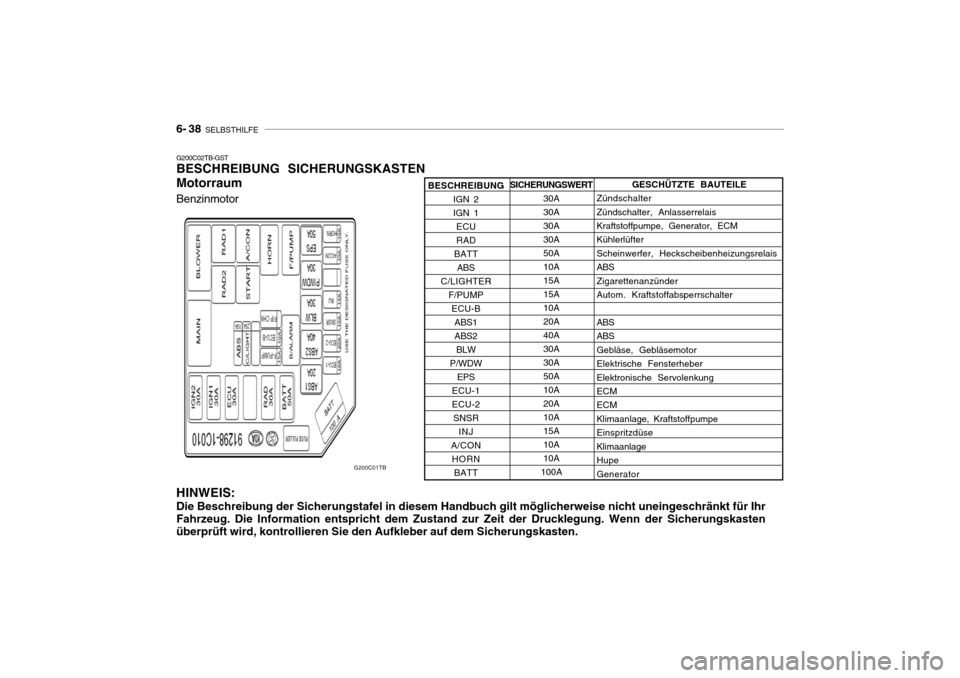

G200C02TB-GST BESCHREIBUNG SICHERUNGSKASTEN Motorraum HINWEIS: Die Beschreibung der Sicherungstafel in diesem Handbuch gilt möglicherweise nicht uneingeschränkt für Ihr Fahrzeug. Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskasten überprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten.
G200C01TB
GESCHÜTZTE BAUTEILE
Zündschalter Zündschalter, AnlasserrelaisKraftstoffpumpe, Generator, ECM Kühlerlüfter Scheinwerfer, HeckscheibenheizungsrelaisABSZigarettenanzünderAutom. Kraftstoffabsperrschalter ABS ABSGebläse, GebläsemotorElektrische FensterheberElektronische ServolenkungECM ECM Klimaanlage, KraftstoffpumpeEinspritzdüseKlimaanlageHupeGenerator
BESCHREIBUNG
IGN 2 IGN 1ECURAD
BATT ABS
C/LIGHTER F/PUMPECU-BABS1ABS2BLW
P/WDW EPS
ECU-1ECU-2 SNSR INJ
A/CON HORN BATT
Benzinmotor

SELBSTHILFE 6- 39
SICHERUNGSWERT
30A 30A30A30A30A50A10A15A15A10A20A40A30A30A50A10A20A10A15A10A10A
100A
G250C01TB-GST

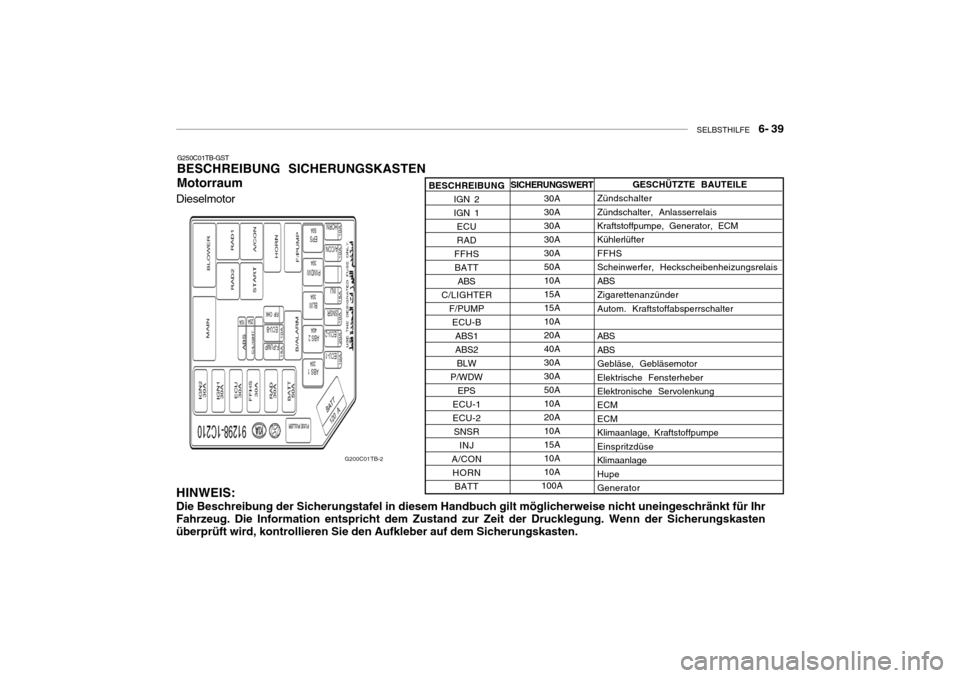

BESCHREIBUNG SICHERUNGSKASTEN Motorraum
HINWEIS:
Die Beschreibung der Sicherungstafel in diesem Handbuch gilt möglicherweise nicht uneingeschränkt für Ihr Fahrzeug. Die Information entspricht dem Zustand zur Zeit der Drucklegung. Wenn der Sicherungskasten überprüft wird, kontrollieren Sie den Aufkleber auf dem Sicherungskasten.
G200C01TB-2 GESCHÜTZTE BAUTEILE
Zündschalter Zündschalter, AnlasserrelaisKraftstoffpumpe, Generator, ECM Kühlerlüfter FFHSScheinwerfer, HeckscheibenheizungsrelaisABSZigarettenanzünderAutom. Kraftstoffabsperrschalter ABS ABSGebläse, GebläsemotorElektrische FensterheberElektronische Servolenkung ECM ECMKlimaanlage, KraftstoffpumpeEinspritzdüseKlimaanlageHupe Generator
BESCHREIBUNG
IGN 2IGN 1ECURAD
FFHS BATT ABS
C/LIGHTER F/PUMPECU-B ABS1ABS2BLW
P/WDW EPS
ECU-1ECU-2 SNSR INJ
A/CON HORN BATT
Dieselmotor

6- 40 SELBSTHILFE

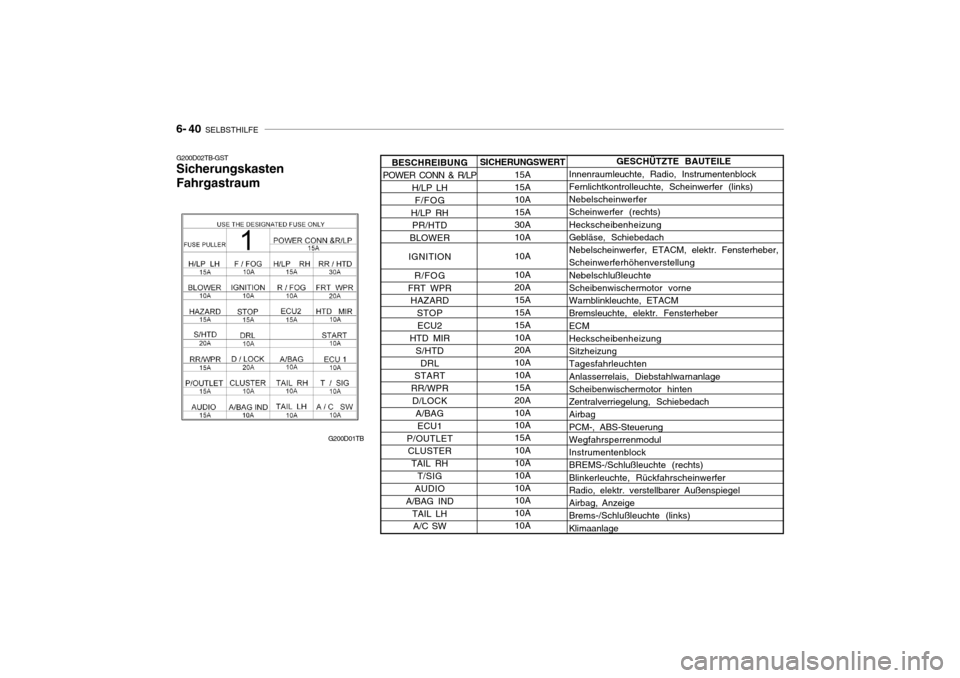

G200D02TB-GST Sicherungskasten Fahrgastraum GESCHÜTZTE BAUTEILE
Innenraumleuchte, Radio, Instrumentenblock Fernlichtkontrolleuchte, Scheinwerfer (links) Nebelscheinwerfer Scheinwerfer (rechts) Heckscheibenheizung Gebläse, Schiebedach Nebelscheinwerfer, ETACM, elektr. Fensterheber, Scheinwerferhöhenverstellung Nebelschlußleuchte Scheibenwischermotor vorne Warnblinkleuchte, ETACM Bremsleuchte, elektr. Fensterheber ECM Heckscheibenheizung Sitzheizung Tagesfahrleuchten Anlasserrelais, Diebstahlwarnanlage Scheibenwischermotor hinten Zentralverriegelung, Schiebedach Airbag PCM-, ABS-Steuerung Wegfahrsperrenmodul Instrumentenblock BREMS-/Schlußleuchte (rechts) Blinkerleuchte, Rückfahrscheinwerfer Radio, elektr. verstellbarer Außenspiegel Airbag, Anzeige Brems-/Schlußleuchte (links) Klimaanlage
G200D01TBSICHERUNGSWERT
15A 15A 10A 15A30A 10A 10A 10A 20A15A 15A 15A10A 20A 10A10A 15A 20A10A 10A 15A10A 10A 10A10A 10A 10A10A
BESCHREIBUNG
POWER CONN & R/LP H/LP LH
F/FOG
H/LP RH PR/HTD
BLOWER
IGNITION
R/FOG
FRT WPR HAZARD
STOPECU2
HTD MIR
S/HTDDRL
START
RR/WPR D/LOCK A/BAG
ECU1
P/OUTLET CLUSTER
TAIL RH T/SIG
AUDIO
A/BAG IND TAIL LHA/C SW

7. ABGASREINIGUNGS SYSTEM
Abgasreinigungsanlage.................................................................... 7-2
Katalysator ....................................................................................... 7-3
EGR-system .................................................................................... 7-4
7

7- 2 ABGASREINIGUNGS SYSTEM
H010C01E-GST
2. BENZINDÄMPFE-
SAMMELSYSTEM
Dieses System verhindert, daß Kraftstoffdämpfe in die freie Luftgelangen können. Sammelbehälter Bei stehendem Motor werden die im Kraftstofftank entstehendenKraftstoffdämpfe vom Sammelbehälter aufgenommen. Bei laufendem Motor und unter bestimmtenBetriebsbedingungen öffnet sich ein elektronisch gesteuertes Magnetventil, so daß diese Dämpfe dem Ansaugsystem des Motors zugeführt werden. H010D01A-AST
3. AUSPUFF-
ABGASREINIGUNGS-AN LAGE
Dieses System wurde in ein hochwirksames System zur Reduzierung der Abgasemissionenunter Beibehaltung einer hohen Fahrzeugleistung integriert.
H010B01A-AST
1. Kurbelgehäuseentlüftung Die Gase und Dämpfe aus dem Kurbelgehäuse werden dem Motor zur Verbrennung zurückgeführt.
H010A01A-GSTABGASREINIGUN GSANLAGE
