SELBSTHILFE 6- 13
VORSICHT:
o Die Wischer nicht auf trockenen Scheiben betätigen. Dies kann zu einer schnelleren Abnutzung der Wischerblätter und zu Verkratzender Scheibe führen.
o Lassen Sie das Wischerblatt nicht
mit erdölhaltigen Produkten wiez.B. Motoröl, Benzin usw. in Berührung kommen.!
G080B01HR-GST
Auswechseln der Wischerblätter Zum Auswechseln der Wischerblätter die Scheibenwischer in vertikale Stellung bringen. Abnehmen der Wischerblätter

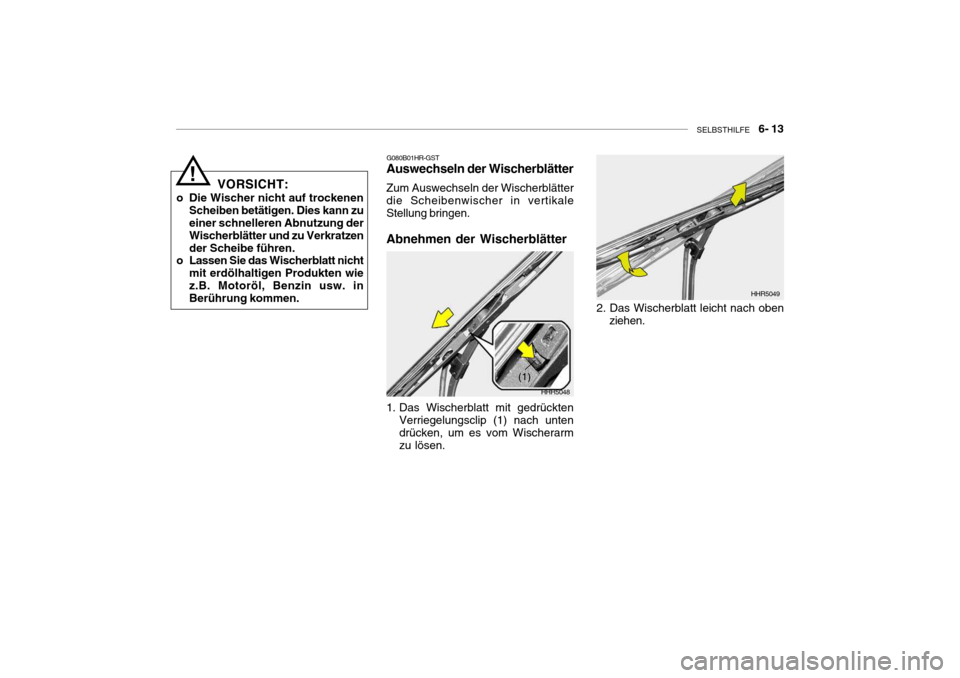

1. Das Wischerblatt mit gedrückten
Verriegelungsclip (1) nach unten drücken, um es vom Wischerarm zu lösen. HHR5048
(1)
2. Das Wischerblatt leicht nach oben
ziehen. HHR5049

6- 14 SELBSTHILFE
G090A02A-GST
AUFFÜLLEN DES WASCHFLÜSSIG-KEITSBEHÄLTERS Über den Waschflüssigkeitsbehälter wird das Frontscheibenwaschsystem mit Flüssigkeit versorgt.
HTB173
Anbringen der Wischerblätter

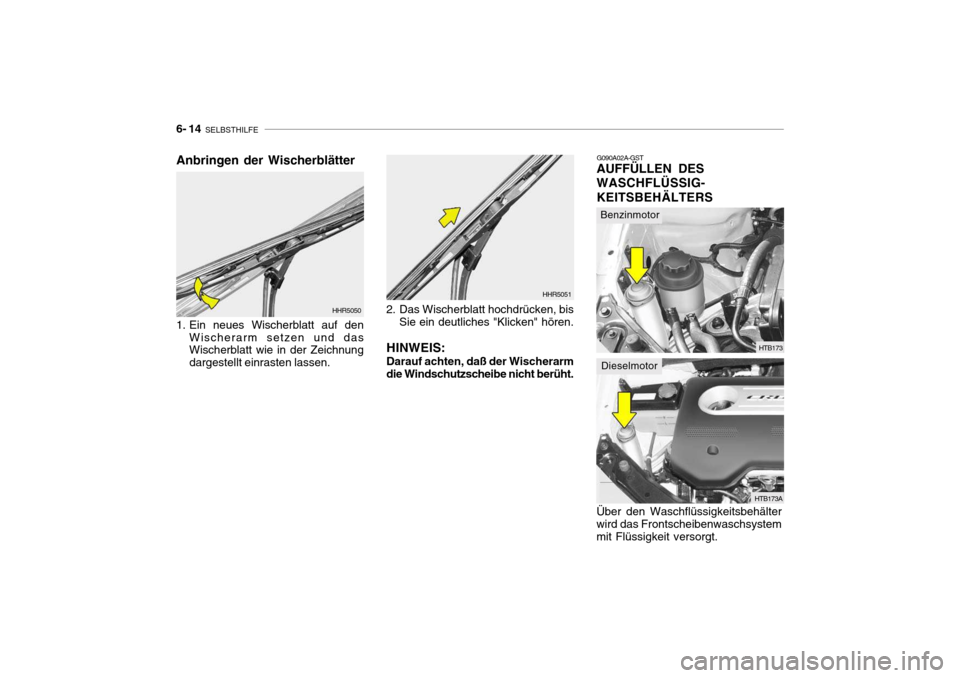

1. Ein neues Wischerblatt auf den
Wischerarm setzen und das Wischerblatt wie in der Zeichnung dargestellt einrasten lassen. HHR5050
2. Das Wischerblatt hochdrücken, bis
Sie ein deutliches "Klicken" hören.
HINWEIS:
Darauf achten, daß der Wischerarm die Windschutzscheibe nicht berüht. HHR5051
HTB173A
Benzinmotor
Dieselmotor

SELBSTHILFE 6- 15
!
Zum Auffüllen des Wasch- flüssigkeitsbehälters muß eine Waschflüssigkeit von hoher Qualitätverwendet werden. Bei schlechtem Wetter oder wenn das Waschsystem häufiger eingesetzt wird, muß derFlüssigkeitsstand häufiger überprüft werden. Der Waschflüssigkeitsbehälter faßt 3 Liter.
VORSICHT:
o Für das Waschsystem darf kein Kühlerfrostschutzmittel (Motorkühl-mittel) verwendet werden, da hierdurch den Lackdes Fahrzeugs beschädigt wird.
o Bei leerem
Waschflüssigkeitsbehälter darfder Waschhebel nicht betätigt werden. Dies kann zu Beschädigungen derWaschflüssigkeitspumpe führen.
!WARNUNG:
o Das Reinigungs- und Frosts-
chutzmittel zum Reinigen der Windschutzscheibe und der Heckscheibe enthält Anteile von Alkohol und ist unter bestimmtenUmständen entflammbar. Lassen Sie deshalb weder Funken noch Feuer an diese Flüssigkeitoder an den Waschwasserbehälter gelangen. Das Fahrzeug und die Insassen könnten sonst Schadennehmen.
o Die Scheiben-Reinigungsflüssig-
keit ist für Menschen und Tieregiftig. Diese Flüssigkeit darf niemals getrunken werden und jeglicher Kontakt sollte vermiedenwerden. Andernfalls könnten sehr ernste und tödliche Verletzungen möglich sein.
G100A02TB-GST ÜBERPRÜFUNG DES GETRIEBEÖLS(SCHALTGETRIEBE)
HXGS506

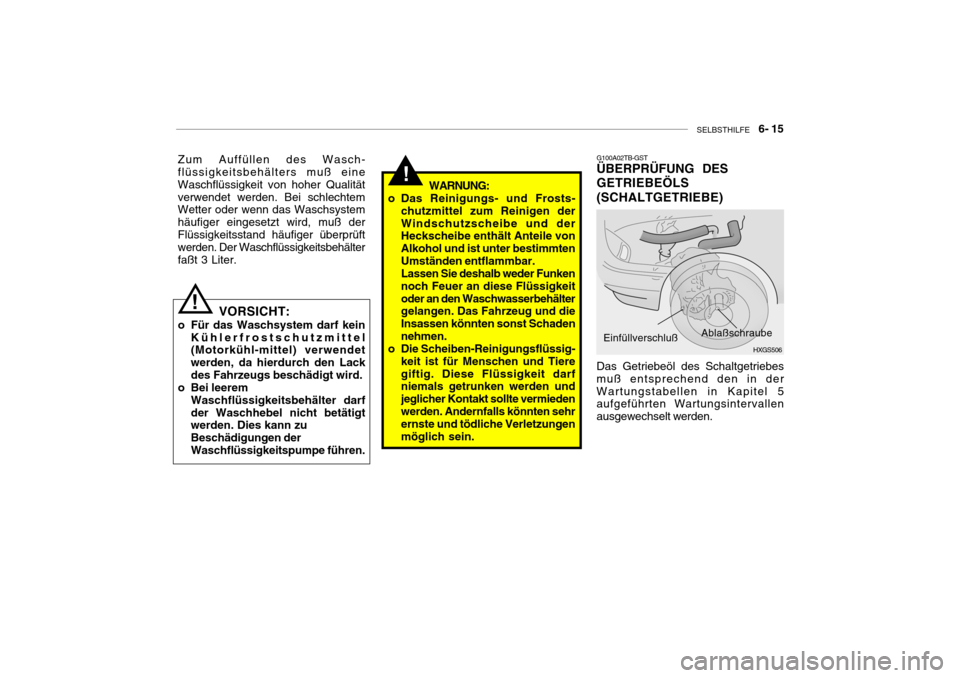

EinfüllverschlußAblaßschraube
Das Getriebeöl des Schaltgetriebes muß entsprechend den in derWartungstabellen in Kapitel 5 aufgeführten Wartungsintervallen ausgewechselt werden.

6- 16 SELBSTHILFE
G110B04A-AST
Empfohlenes Öl Das Automatikgetriebe Ihres Hyundai ist speziell für den Betrieb mit Hyundai Genuine ATF SP-III, DIAMOND ATFSP-III, SK ATF SP-III oder anderen von der Hyundai Motor Co. zugelassenen Marken ausgelegt.Schäden, verursacht durch die Verwendung eines nicht zugelassenen Öls, werden von der beschränktenGewährleistung nicht abgedeckt.
!
G110A01E-AST
ÜBERPRÜFUNG DES GETRIEBEÖLS(AUTOMATIKGETRIEBE) Das Getriebeöl muß entsprechend der in den Wartungstabelle in Kapitel 5 aufgeführten Wartungsintervallenausgewechselt werden.
HINWEIS:
Im allgemeinen ist das Automatik-getriebeöl rot gefärbt. Mit steigender Fahrtstrecke verfärbt sich das Öl nach und nach dunkelrot. Die Farbe des Öls sollte daher nicht als Kriterium für die Notwendigkeiteines Ölwechsels herangezogen werden. Automatikgetriebeöl muß ent-sprechend der im Wartungsplan in Kapitel 5 angegebenen Intervalle gewechselt werden.
WARNUNG:
Es ist grundsätzlich besser, den Getriebe-ölstand bei abgekühltem oder kaltem Motor zu überprüfen.Wird das Getriebeöl bei heißem Motor ausgewechselt, muß dies mit großer Vorsicht geschehen, umVerbrennungen am heißen Motor oder an Auspuffteilen zu vermeiden. HINWEIS: Das Schaltgetriebeöl sollte von einer autorisierten Hyundai-Werkstattkontrolliert werden.
Empfohlene Ölklassen Für Schaltgetriebe nur die Ölklassen HYUNDAI GENUINE PARTS MTF75W/85 (API GL-4) verwenden. Ölfassungsvermögen des Das Ölfassungsvermögen des Schalt- getriebes beträgt 2,15 Liter (Benzin- motor)/2,0 Liter (Dieselmotor)

SELBSTHILFE 6- 17
!
G110C01TB-GST
Getriebeölfüllmenge Die Ölfüllmenge des Automatikgetriebes beträgt 6,1L.
WARNUNG:
Der Getriebeölstand muß bei normaler Betriebstemperatur desMotors überprüft werden. Dies bedeutet, daß Motor und Kühler,
Auspuffanlage usw. sehr heiß sind.Deshalb muß beim Ölwechsel mit großer Vorsicht vorgegangen werden, um Verbrennungen zu vermeiden. G110D03A-GSTÜberprüfen des Getriebeölstands
Das Fahrzeug auf ebenem Untergrund abstellen und die Handbremse anziehen. Zum Überprüfen des Getriebeölstands muß das Getriebeölnormale Betriebstemperatur aufweisen und der Motor im Leerlauf laufen.
HTB164
Während der Motor im Leerlauf läuft, die Bremsen betätigen und den Wählhebel aus der Parkstellung "P" ineine der anderen Stellungen -"R", "N", "D", "2", "L" - und dann wieder in die Neutralstellung "N" oder "P" schalten.Während der Motor weiter im Leerlauf läuft, wie folgt vorgehen: 3. Bei zu niedrigem Getriebeölstand
über den Trichter durch das Meßstabrohr Getriebeöl zufügen, bis sich der Getriebeölstand zwischen den beiden "HOT"- Markierungenbefindet.
1. Die Motorhaube öffnen; dabei darauf
achten, daß Hände und Kleidungnicht in die Nähe von umlaufendenTeilen geraten.
2. Den Getriebeöl-Meßstab

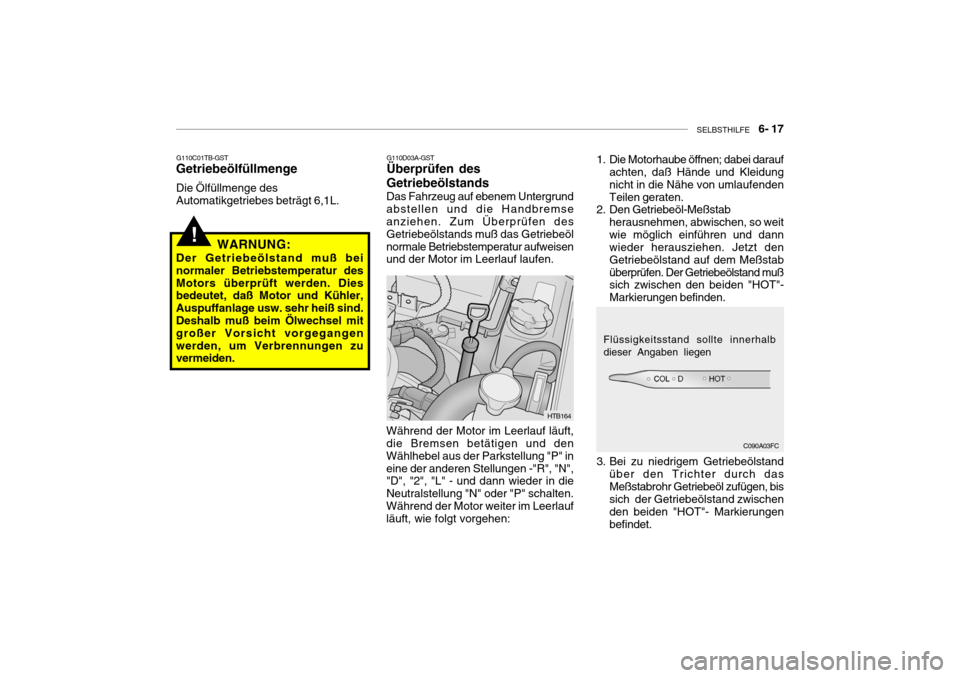

herausnehmen, abwischen, so weitwie möglich einführen und dann wieder herausziehen. Jetzt den Getriebeölstand auf dem Meßstabüberprüfen. Der Getriebeölstand muß sich zwischen den beiden "HOT"- Markierungen befinden.
Flüssigkeitsstand sollte innerhalb dieser Angaben liegen
C090A03FC

6- 18 SELBSTHILFE
G120A01A-AST ÜBERPRÜFUNG DER BREMSEN
VORSICHT:
Da die Bremsen ausschlaggebend für den sicheren Betrieb des Fahrzeugs sind, sollten sie vomHyundai-Händler überprüft werden. Die Bremsen müssen entsprechend den in der Wartungstabelle in Kapitel5 aufgeführten Wartungs-intervallen kontrolliert und auf Verschleiß überprüft werden.
!
!WARNUNG:
Der Kühlerlüfter wird über die Kühlmittel-temperatur gesteuert und kann daher manchmal auch beiausgeschaltetem Motor laufen. Bei Arbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtigvorgehen, um Verletzungen durch die drehenden Rotorblätter zu vermeiden. Wenn die Kühlmittel-temperatur sinkt, schaltet der Lüfter automatisch aus. Dies ist Normalzustand.!WARNUNG (nur bei Diesel):
Niemals bei laufendem Motor oder innerhalb von 30 Sekunden nachdem Abstellen des Motors an der Zündanlage arbeiten. Hochdruckpumpe, Verteiler,Einspritzdüsen und Hochdruckleitungen stehen auch nach dem Abstellen des Motors nochunter hohem Druck. Durch Undichtigkeiten herausspritzender Kraftstoff kann bei Kontakt mit derHaut schwere Verletzungen verursachen. Personen mit Herzschrittmacher dürfen der ECUoder dem Kabelbaum bei laufendem Motor nicht näher als 30 cm kommen, da der hohe Strom imCommon Rail-System starke Magnetfelder erzeugt.

SELBSTHILFE 6- 19
!
G120C01A-AST Empfohlene Bremsflüssigkeitssorten
Für das Bremssystem nur vorgeschriebene Bremsflüssigkeit verwenden. Die auf dem Behälteraufgedruckten Anweisungen befolgen. G120B01A-AST
Überprüfen des Bremsflüssigkeits- stands
WARNUNG:
Bei der Handhabung von Bremsflüssigkeit sehr vorsichtigvorgehen. Gerät Bremsflüssigkeit in die Augen, kann das Sehvermögen beeinträchtigt werden. WirdBremsflüssigkeit auf dem Fahrzeug verschüttet und nicht sofort entfernt, kann darüber hinaus der Lack desFahrzeugs beschädigt werden. G120D02A-AST
Überprüfen des Flüssigkeitsstands
HTB166

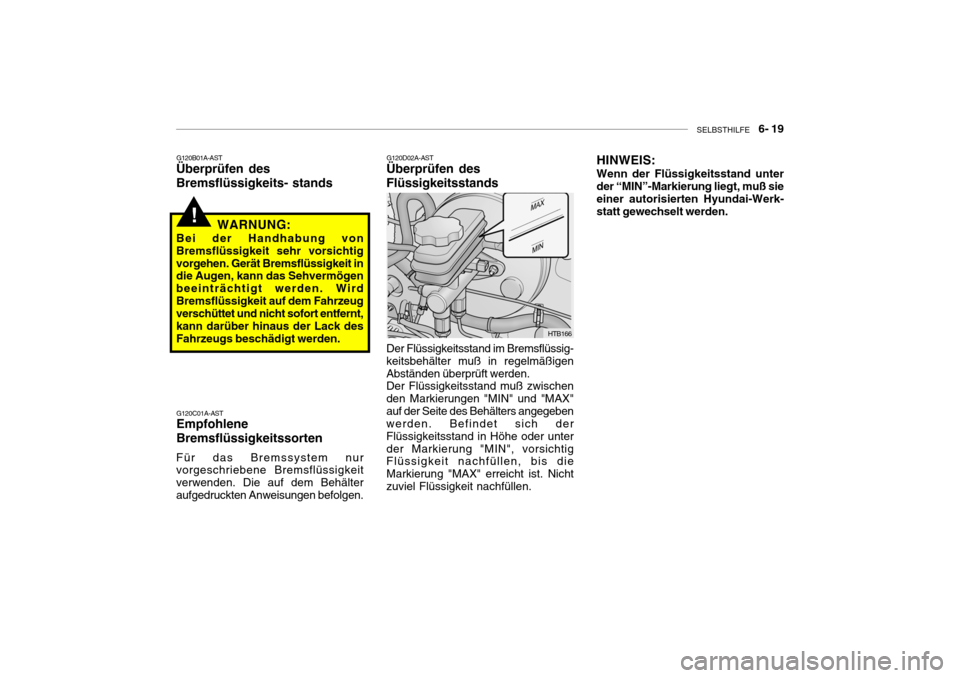

Der Flüssigkeitsstand im Bremsflüssig- keitsbehälter muß in regelmäßigenAbständen überprüft werden. Der Flüssigkeitsstand muß zwischen den Markierungen "MIN" und "MAX"auf der Seite des Behälters angegeben werden. Befindet sich der Flüssigkeitsstand in Höhe oder unterder Markierung "MIN", vorsichtig Flüssigkeit nachfüllen, bis die Markierung "MAX" erreicht ist. Nichtzuviel Flüssigkeit nachfüllen. HINWEIS: Wenn der Flüssigkeitsstand unter der “MIN”-Markierung liegt, muß sieeiner autorisierten Hyundai-Werk- statt gewechselt werden.

6- 20 SELBSTHILFE
!
G120E01TB-AST Nachfüllen von Bremsflüssigkeit
WARNUNG:
Bei der Handhabung von Bremsflüssigkeit vorsichtig vorgehen. Gelangt sie in die Augen, kann das Sehvermögenbeeinträchtigt werden. Nur empfohlene Bremsflüssigkeit der Spezifikation DOT 3 oder DOT 4 auseinem versiegelten Behälter verwenden. Bremsflüssigkeitsdose oder -behälter dürfen nicht längerals unbedingt erforderlich offen bleiben. Andernfalls können Schmutz und Feuchtigkeit in dieBremsflüssigkeit gelangen, die das Bremssystem beschädigen und ungleichmäßigen Betriebhervorrufen könnfen. G140A01A-AST PFLEGE DER KLIMAANLAGE Sauberhalten des Kondensators
Der Klimaanlagenkondensator (und Motor-kühler) muß in regelmäßigen Abständen auf Schmutz, tote Insekten,Blätter usw. überprüft werden. Solche Verunreinigungen können die max. Kühlwirkung beeinträchtigen. DieSchmutzansammlungen abbürsten oder vorsichtig abspritzen, um Biegungen der Kühllamellen zuvermeiden.
Bremsflüssigkeit nachfüllen;
1) Falls erforderlich, die
Luftfilterabdeckung abnehmen.
2) Schmutz abwischen und den
Behälterdeckel abschrauben.
3) Die empfohlene Bremsflüssigkeit langsam mit einem Trichter einfüllen. Nicht zuviel einfüllen.
4) Den Deckel sorgfältig auf den Behälter setzen und fest zudrehen.
Vor dem Nachfüllen von Bremsflüssigkeit zuerst möglichen Schmutz im Arbeitsbereich entfernenund dann den Flüssigkei- tsbehälterdeckel abschrauben. Die empfohlene Flüssigkeit langsam in denBehälter gießen. Nicht zuviel Flüssigkeit einfüllen. Den Deckel vorsichtig auf den Behälter wiederaufsetzen und zudrehen.

SELBSTHILFE 6- 21
G140D01TB-GST

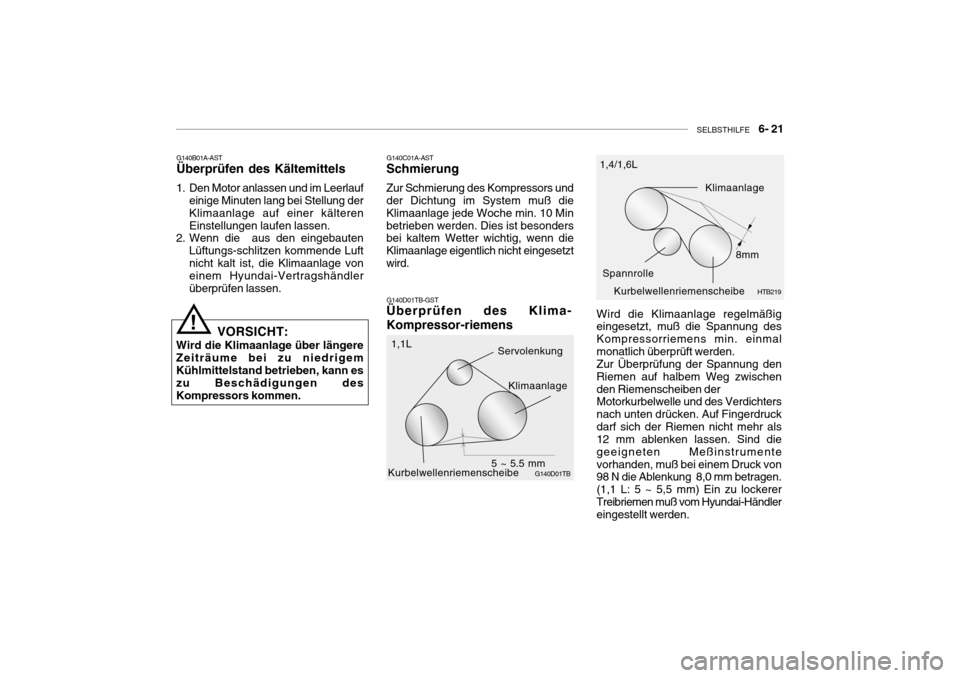

Überprüfen des Klima- Kompressor-riemens Wird die Klimaanlage regelmäßig eingesetzt, muß die Spannung des Kompressorriemens min. einmalmonatlich überprüft werden. Zur Überprüfung der Spannung den Riemen auf halbem Weg zwischenden Riemenscheiben der Motorkurbelwelle und des Verdichters nach unten drücken. Auf Fingerdruckdarf sich der Riemen nicht mehr als 12 mm ablenken lassen. Sind die geeigneten Meßinstrumentevorhanden, muß bei einem Druck von 98 N die Ablenkung 8,0 mm betragen. (1,1 L: 5 ~ 5,5 mm) Ein zu lockererTreibriemen muß vom Hyundai-Händler eingestellt werden.
G140C01A-AST
Schmierung Zur Schmierung des Kompressors und der Dichtung im System muß die Klimaanlage jede Woche min. 10 Minbetrieben werden. Dies ist besonders bei kaltem Wetter wichtig, wenn die Klimaanlage eigentlich nicht eingesetztwird.
G140B01A-AST Überprüfen des Kältemittels
1. Den Motor anlassen und im Leerlauf einige Minuten lang bei Stellung der Klimaanlage auf einer kälterenEinstellungen laufen lassen.
2. Wenn die aus den eingebauten
Lüftungs-schlitzen kommende Luftnicht kalt ist, die Klimaanlage von einem Hyundai-Vertragshändler überprüfen lassen.
! VORSICHT:
Wird die Klimaanlage über längere Zeiträume bei zu niedrigem Kühlmittelstand betrieben, kann es zu Beschädigungen desKompressors kommen.
Kurbelwellenriemenscheibe HTB219
G140D01TB Spannrolle
8mm
5 ~ 5.5 mm
1,1L 1,4/1,6L
Klimaanlage
Kurbelwellenriemenscheibe Klimaanlage
Servolenkung

6- 22 SELBSTHILFE
HTB290 HTB291
HTB292

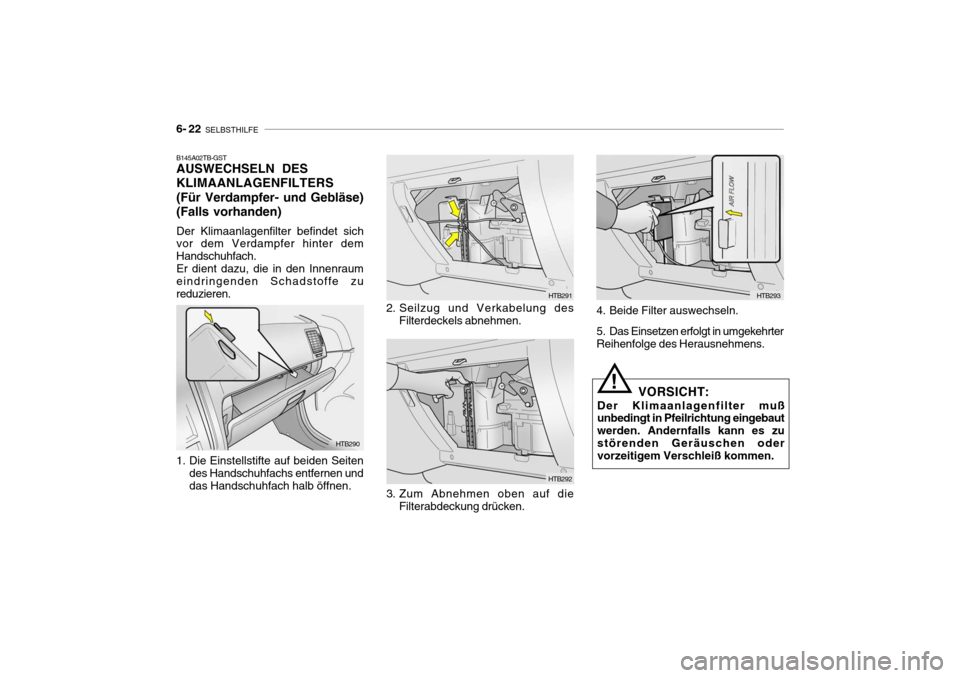

B145A02TB-GST AUSWECHSELN DES KLIMAANLAGENFILTERS(Für Verdampfer- und Gebläse)(Falls vorhanden) Der Klimaanlagenfilter befindet sich vor dem Verdampfer hinter dem Handschuhfach.Er dient dazu, die in den Innenraum eindringenden Schadstoffe zu reduzieren.
1. Die Einstellstifte auf beiden Seiten
des Handschuhfachs entfernen und das Handschuhfach halb öffnen. 2. Seilzug und Verkabelung des
Filterdeckels abnehmen.
3. Zum Abnehmen oben auf die Filterabdeckung drücken. HTB293
4. Beide Filter auswechseln.
VORSICHT:
Der Klimaanlagenfilter muß unbedingt in Pfeilrichtung eingebaut werden. Andernfalls kann es zustörenden Geräuschen oder vorzeitigem Verschleiß kommen.
5. Das Einsetzen erfolgt in umgekehrter Reihenfolge des Herausnehmens.
!
