Hyundai Getz 2006 Betriebsanleitung (in German)

SELBSTHILFE 6- 3
HTB5001

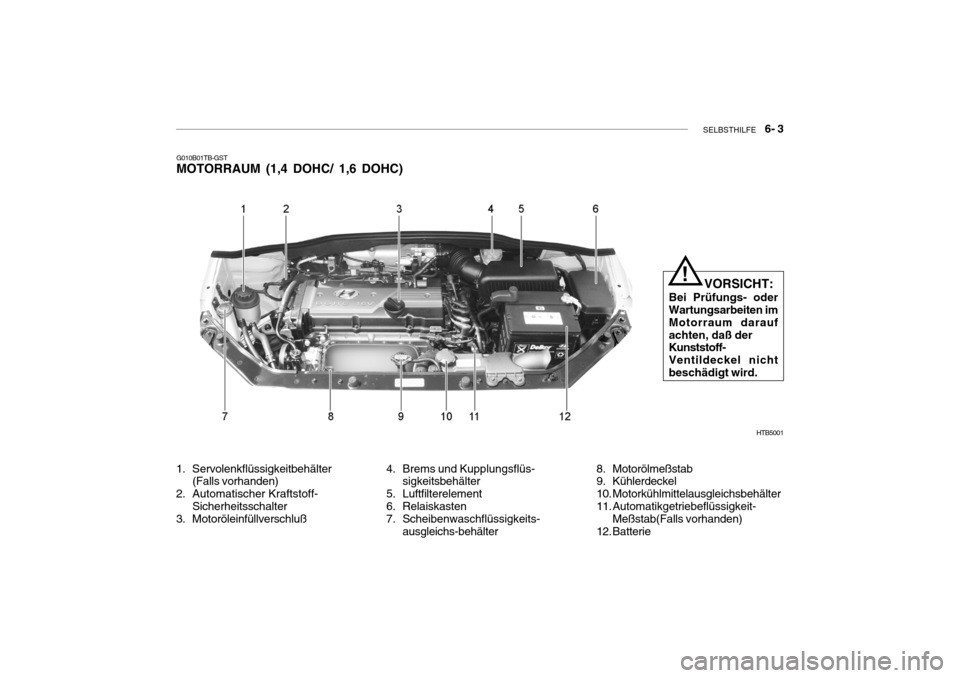

G010B01TB-GST MOTORRAUM (1,4 DOHC/ 1,6 DOHC)
1. Servolenkflüssigkeitbehälter (Falls vorhanden)
2. Automatischer Kraftstoff- Sicherheitsschalter
3. Motoröleinfüllverschluß 4. Brems und Kupplungsflüs-
sigkeitsbehälter
5. Luftfilterelement
6. Relaiskasten
7. Scheibenwaschflüssigkeits- ausgleichs-behälter 8. Motorölmeßstab
9. Kühlerdeckel
10. Motorkühlmittelausgleichsbehälter
11. Automatikgetriebeflüssigkeit-
Meßstab(Falls vorhanden)
12. Batterie
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum daraufachten, daß der Kunststoff- Ventildeckel nicht beschädigt wird.!

6- 4 SELBSTHILFE
HTB159
VORSICHT:
Bei Prüfungs- oder Wartungsarbeiten im Motorraum daraufachten, daß der Kunststoff- Ventildeckel nichtbeschädigt wird.
!
5. Brems und Kupplungsflüss- igkeitsbehälter (Falls vorhanden)
6. Luftfilterelement
7. Relaiskasten
1. Servolenkflüssigkeitbehälter
2. Motorkühlmittelausgleichsbehälter
3. Motoröleinfüllverschluß
4. Kraftstoffilter

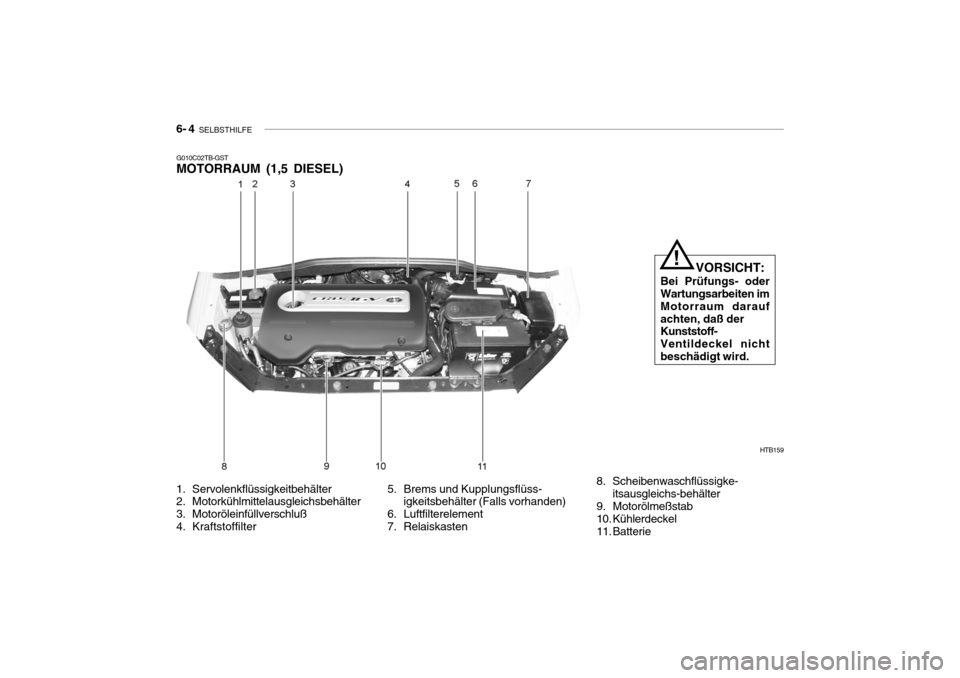

G010C02TB-GST MOTORRAUM (1,5 DIESEL)
8. Scheibenwaschflüssigke-
itsausgleichs-behälter
9. Motorölmeßstab
10. Kühlerdeckel
11. Batterie

SELBSTHILFE 6- 5
G020A01A-AST
TÄGLICHE ROUTINEKONTROLLENMotorraum Die folgenden Punkte müssen regelmäßig überprüft werden:
o Motorenölstand
o Getriebeölstand
o Bremsflüssigkeitsstand
o Kupplungsflüssigkeitsstand
o Motorkühlmittelstand
o Frontscheiben-Waschflüs-
sigkeitsstand
o Zustand des Hilfsantriebsriemens
o Zustand des Kühlschlauchs
o Zustand des Luftfiltereinsatzes
o Zustand des Auspuffanlage
o Flüssigkeitslecks (auf oder unter
Bauelementen)
o Servolenkflüssigkeitsstand
o Batterie G020C01A-AST Fahrzeuginnenausstattung Vor jedem Fahren müssen die folgenden Punkte überprüft werden:
o Funktion der Leuchten
o Funktion des Frontscheibenwischers
o Funktion der Hupe
o Funktion von Defroster und Heizung
(sofern vorhanden, der Klimaanlage)
o Funktion und Zustand der Lenkung
o Zustand und Betätigung der Spiegel
o Funktion der Blinker
o Funktion des Gaspedals
o Funktion der Bremse, einschließlich
der Handbremse
o Funktion des Automatikgetriebes,
einschließlich der Funktion des"Park"- Mechanismus
o Zustand und Funktion der
Sitzverstellung
o Zustand und Funktion der Sicherheitsgurte
o Funktion der Sonnenblenden Dinge, die nicht korrekt funktionieren oder unzureichend zu funktionierenscheinen, sorgfältig überprüfen und, falls Wartung erforderlich ist, den Hyundai-Händler um Hilfe bitten.
G020B01A-AST Fahrzeugaußenausstattung
Die folgenden Punkte müssenmonatlich überprüft werden:
o Zustand der Räder und Anzugsmoment der Radmuttern
o Zustand der Auspuffanlage
o Zustand und Betrieb der Leuchten
o Zustand der Windschutzscheibe
o Zustand der Wischerblätter
o Lackzustand und Korrosion
o Flüssigkeitsleck
o Zustand der Tür - und Haubensch- lösser
o Reifenluftdruck und -zustand (einschließlich Ersatzreifen)

6- 6 SELBSTHILFE
G030B01JM

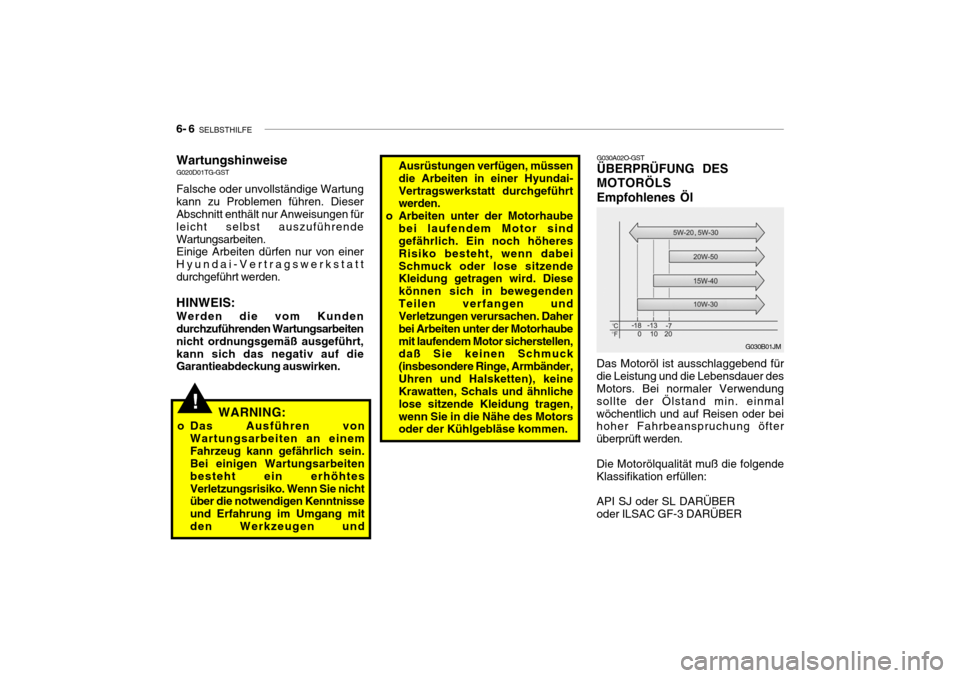

G030A02O-GST ÜBERPRÜFUNG DES MOTORÖLSEmpfohlenes Öl
Das Motoröl ist ausschlaggebend für die Leistung und die Lebensdauer des Motors. Bei normaler Verwendung sollte der Ölstand min. einmalwöchentlich und auf Reisen oder bei hoher Fahrbeanspruchung öfter überprüft werden. Die Motorölqualität muß die folgende Klassifikation erfüllen: API SJ oder SL DARÜBER oder ILSAC GF-3 DARÜBER
Wartungshinweise G020D01TG-GST Falsche oder unvollständige Wartung kann zu Problemen führen. Dieser Abschnitt enthält nur Anweisungen für leicht selbst auszuführendeWartungsarbeiten. Einige Arbeiten dürfen nur von einer Hyundai-Vertragswerkstattdurchgeführt werden. HINWEIS: Werden die vom Kunden durchzuführenden Wartungsarbeiten nicht ordnungsgemäß ausgeführt, kann sich das negativ auf die Garantieabdeckung auswirken.
!WARNING:
o Das Ausführen von Wartungsarbeiten an einem Fahrzeug kann gefährlich sein. Bei einigen Wartungsarbeiten besteht ein erhöhtesVerletzungsrisiko. Wenn Sie nicht über die notwendigen Kenntnisse und Erfahrung im Umgang mitden Werkzeugen und
Ausrüstungen verfügen, müssen die Arbeiten in einer Hyundai-Vertragswerkstatt durchgeführt werden.
o Arbeiten unter der Motorhaube
bei laufendem Motor sindgefährlich. Ein noch höheres Risiko besteht, wenn dabeiSchmuck oder lose sitzende Kleidung getragen wird. Diese können sich in bewegendenTeilen verfangen und Verletzungen verursachen. Daher bei Arbeiten unter der Motorhaubemit laufendem Motor sicherstellen, daß Sie keinen Schmuck (insbesondere Ringe, Armbänder,Uhren und Halsketten), keine Krawatten, Schals und ähnliche lose sitzende Kleidung tragen,wenn Sie in die Nähe des Motors oder der Kühlgebläse kommen.

SELBSTHILFE 6- 7
G030B01TB

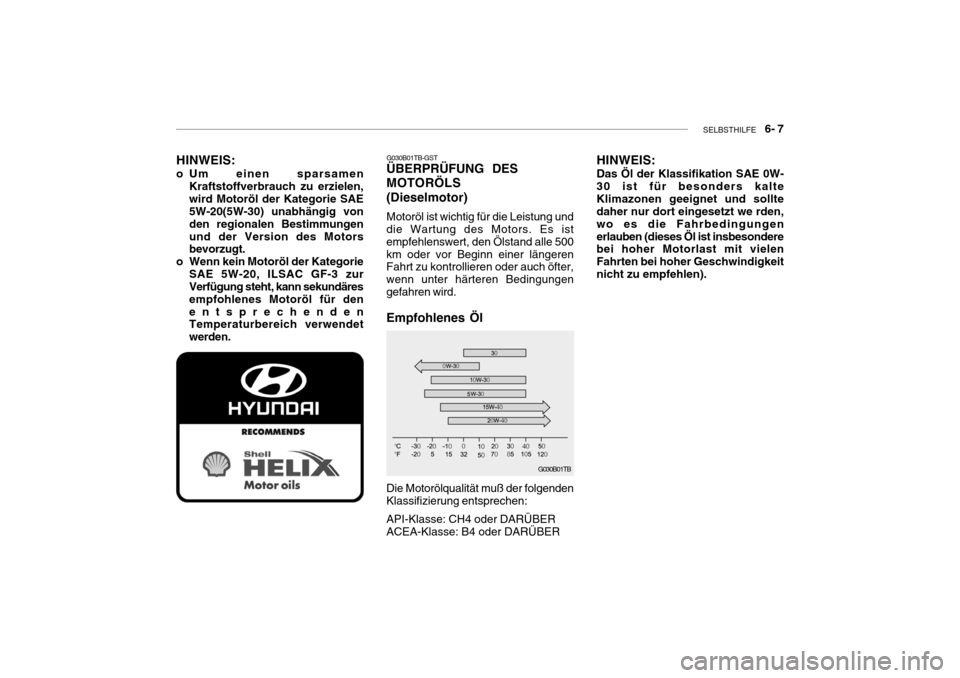

Die Motorölqualität muß der folgenden Klassifizierung entsprechen: API-Klasse: CH4 oder DARÜBER ACEA-Klasse: B4 oder DARÜBER
HINWEIS:
o Um einen sparsamen Kraftstoffverbrauch zu erzielen,wird Motoröl der Kategorie SAE 5W-20(5W-30) unabhängig von den regionalen Bestimmungenund der Version des Motors bevorzugt.
o Wenn kein Motoröl der Kategorie
SAE 5W-20, ILSAC GF-3 zurVerfügung steht, kann sekundäres empfohlenes Motoröl für denentsprechenden Temperaturbereich verwendet werden. G030B01TB-GST
ÜBERPRÜFUNG DES MOTORÖLS(Dieselmotor) Motoröl ist wichtig für die Leistung und die Wartung des Motors. Es ist empfehlenswert, den Ölstand alle 500km oder vor Beginn einer längeren Fahrt zu kontrollieren oder auch öfter, wenn unter härteren Bedingungengefahren wird. Empfohlenes Öl
HINWEIS: Das Öl der Klassifikation SAE 0W- 30 ist für besonders kalteKlimazonen geeignet und sollte daher nur dort eingesetzt we rden, wo es die Fahrbedingungenerlauben (dieses Öl ist insbesondere bei hoher Motorlast mit vielen Fahrten bei hoher Geschwindigkeitnicht zu empfehlen).

6- 8 SELBSTHILFE

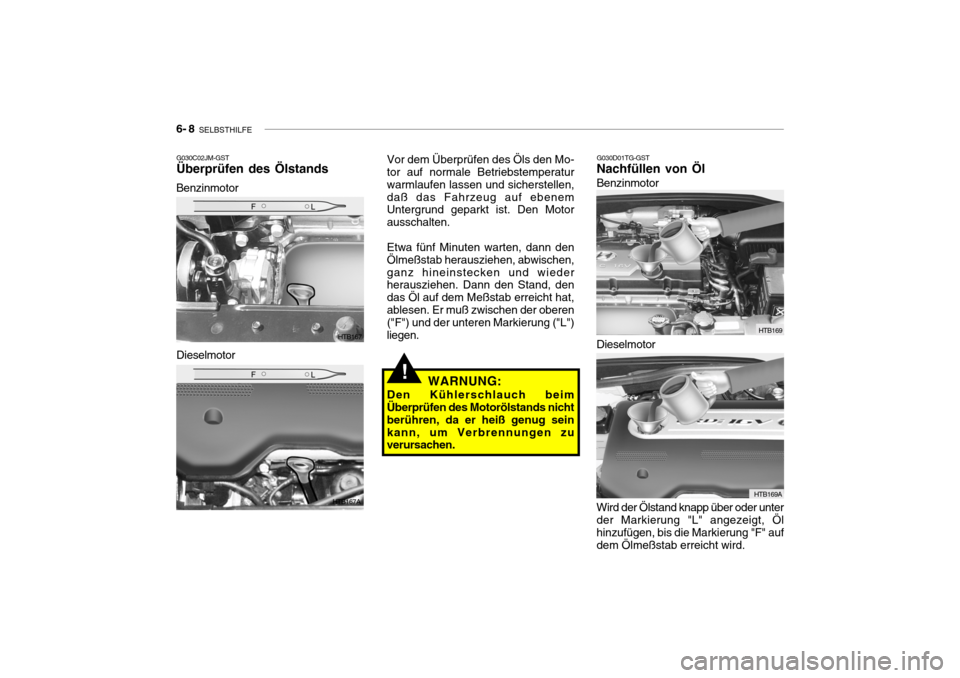

G030C02JM-GST Überprüfen des Ölstands
Benzinmotor G030D01TG-GST
Nachfüllen von Öl
HTB167
HTB167A
DieselmotorHTB169
HTB169A
Benzinmotor Dieselmotor
!
Vor dem Überprüfen des Öls den Mo- tor auf normale Betriebstemperatur warmlaufen lassen und sicherstellen,daß das Fahrzeug auf ebenem Untergrund geparkt ist. Den Motor ausschalten. Etwa fünf Minuten warten, dann den Ölmeßstab herausziehen, abwischen,ganz hineinstecken und wieder herausziehen. Dann den Stand, den das Öl auf dem Meßstab erreicht hat,ablesen. Er muß zwischen der oberen ("F") und der unteren Markierung ("L") liegen.
WARNUNG:
Den Kühlerschlauch beim Überprüfen des Motorölstands nicht berühren, da er heiß genug seinkann, um Verbrennungen zu verursachen.
Wird der Ölstand knapp über oder unterder Markierung "L" angezeigt, Öl hinzufügen, bis die Markierung "F" aufdem Ölmeßstab erreicht wird.

SELBSTHILFE 6- 9
G350A01A-GST ÖLVERBRAUCH Funktion des Motoröls Das Motoröl dient zur Schmierung und Kühlung des Motorinneren. Ölverbrauch Es ist normal, daß ein Motor bei normalem Fahrverhalten etwas Öl
verbraucht. Die Ursachen für denÖlverbrauch in einem normalen Motor sind wie folgt:
o Öl wird zur Schmierung von Kolben,
Kolbenringen und Zylindern verwendet. Wenn ein Kolben im Zylinder nach unten bewegt wird, verbleibt ein dünner Ölfilm auf derZylinderwand. Durch hohen Unterdruck, der während des Motorbetriebs erzeugt wird, wirdetwas Öl in den Brennraum gesogen. Dieses Öl, zusammen mit etwas Öl von der Zylinderwand, wird währenddes Verbrennungsprozesses durch die sehr heißen Verbrennungsgase verbrannt.
!
Zum Hinzufügen von Öl wie folgt vorgehen:
1. Den Deckel des Öleinfüllstutzens
durch Drehen in Gegenuhr- zeigerrichtung abnehmen.
2. Öl hinzufügen und den Ölstand
erneut überprüfen. Keinesfalls zuvielÖl auffüllen.
3. Den Deckel durch Drehen in
Uhrzeigerrichtung wieder aufsetzen.
Der Abstand zwischen der "F"- und der"L"-Markierung entspricht in etwa 1Liter (Benzinmotor)/1,5 Liter (Dieselmotor) Öl.
! VORSICHT:
Das der Empfehlung entspredhende Öl einfullen. um den Motor nicht zubeschädigen.

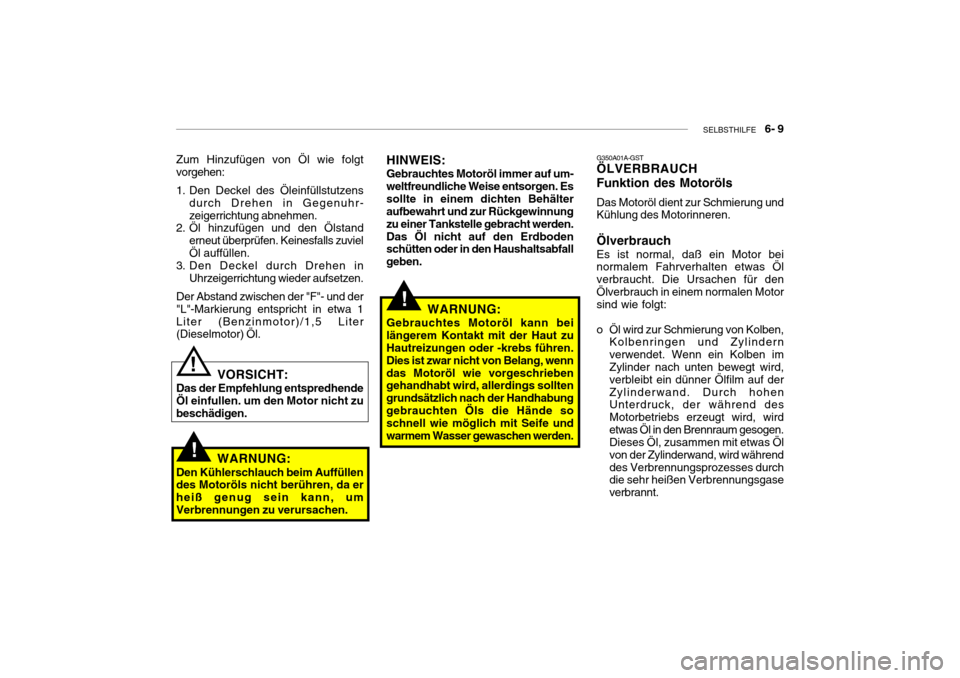

WARNUNG:
Den Kühlerschlauch beim Auffüllen des Motoröls nicht berühren, da er heiß genug sein kann, umVerbrennungen zu verursachen.
!
HINWEIS:
Gebrauchtes Motoröl immer auf um- weltfreundliche Weise entsorgen. Essollte in einem dichten Behälter aufbewahrt und zur Rückgewinnung zu einer Tankstelle gebracht werden.Das Öl nicht auf den Erdboden schütten oder in den Haushaltsabfall geben.
WARNUNG:
Gebrauchtes Motoröl kann beilängerem Kontakt mit der Haut zu Hautreizungen oder -krebs führen. Dies ist zwar nicht von Belang, wenndas Motoröl wie vorgeschrieben gehandhabt wird, allerdings sollten grundsätzlich nach der Handhabunggebrauchten Öls die Hände so schnell wie möglich mit Seife und warmem Wasser gewaschen werden.

6- 10 SELBSTHILFE
G050B01A-AST
Empfohlenes Kühlmittel Benzinmotor
HTB170
HTB170A
Dieselmotor
o Der Ölverbrauch hängt in
besonderem Maße von der Viskosität und der Qualität des Öls,der Motordrehzahl und dem Fahrverhalten usw. ab. Bei schwierigen Einsatzbedingungenwird mehr Öl verbraucht, z.B. bei hohen Geschwindigkeiten und häufigem Beschleunigen undAbbremsen.
!

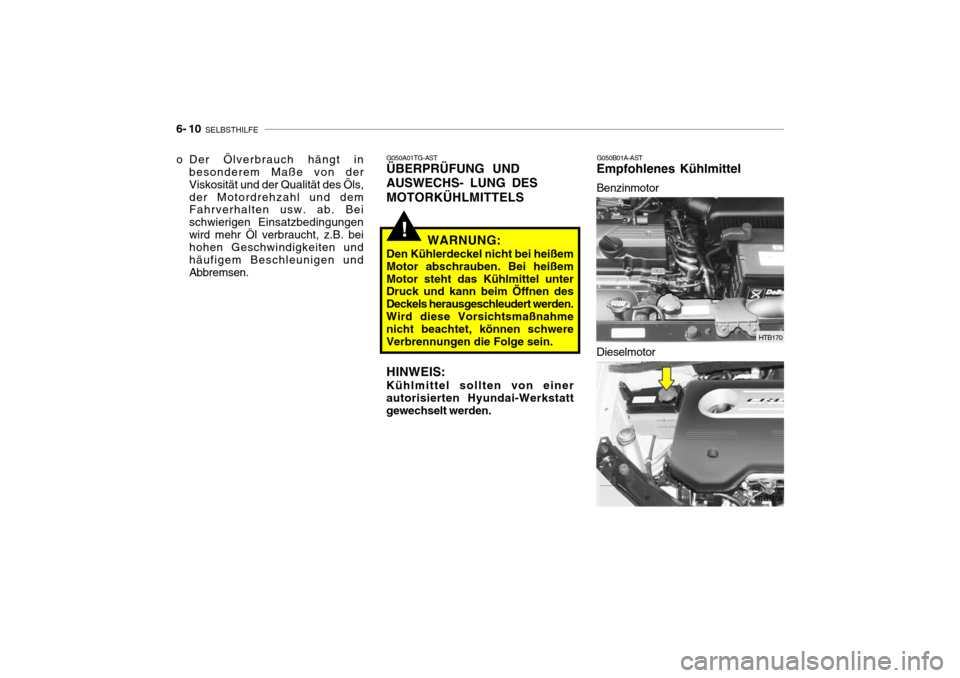

G050A01TG-AST ÜBERPRÜFUNG UND AUSWECHS- LUNG DESMOTORKÜHLMITTELS
WARNUNG:
Den Kühlerdeckel nicht bei heißem Motor abschrauben. Bei heißemMotor steht das Kühlmittel unter Druck und kann beim Öffnen des Deckels herausgeschleudert werden.Wird diese Vorsichtsmaßnahme nicht beachtet, können schwere Verbrennungen die Folge sein.
HINWEIS:
Kühlmittel sollten von einerautorisierten Hyundai-Werkstattgewechselt werden.

SELBSTHILFE 6- 11
Ein qualitativ hochwertiges Äthylen- Glykol-Kühlmittel in einem Mischungsverhältnis von 50/50 mitWasser verwenden. Das Kühlmittel muß mit den Aluminiumteilen des Motors verträglich sein. Es dürfen keinezusätzlichen Korrosionsschutzmittel oder Zusätze verwendet werden. Zum Frost- und Korrosionsschutz muß dasKühlsystem mit einem korrekt konzentrierten Kühlmittel der richtigen Klasse versorgt werden.Der Gemischanteil des Frostschutzmittels darf NIEMALS 60% über -oder 35% unterschreiten;andernfalls kann es zu Beschädigungen des Kühlsystems kommen. Die korrekte Konzentrationdes nachzufüllenden oder auszutauschenden Kühlmittels ist der nachfolgenden Tabelle zu entnehmen.
-15 (5)
-25 (-13) -35 (-31)-45 (-49)
35% 40% 50%60%
Umgebungs-
temperatur °C (°F) Frostschutzlösung
Wasser
Kühlmittelkonzentration
65% 60% 50%40%
G050C02A-AST
Überprüfen des Kühlmittelstands Der Kühlmittelstand kann auf der Seite des Kühlmittelbehälters aus Kunststoff abgelesen werden. Der Kühlmittelstand muß sich zwischenden Markierungen "L" (niedrig) und "F" (voll) auf dem Behälter befinden. Sinkt der Kühlmittelstand unter dieMarkierung "L" muß soviel Kühlmittel zugeführt werden, daß der Stand zwischen "L" und "F" angezeigt wird.Bei niedrigem Kühlmittelstand das Kühlsystem auf Lecks untersuchen und den Flüssigkeitsstand häufiger überprüfen. Bei erneutem Abfall des Kühlmittelstands das vomHyundaiHändler auf die Ursache untersuchen lassen.

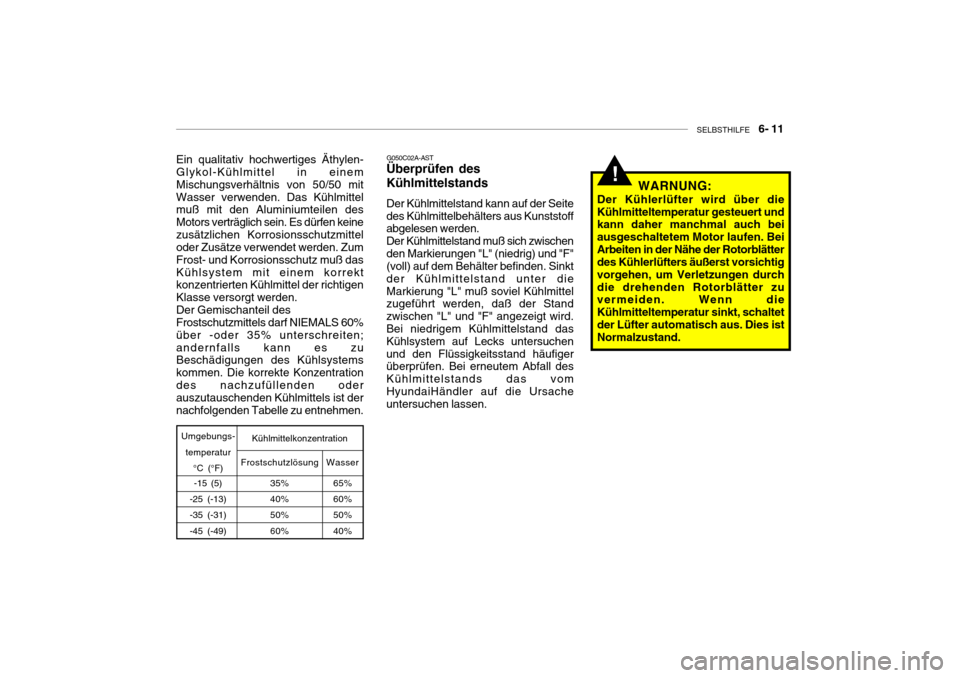

!WARNUNG:
Der Kühlerlüfter wird über die Kühlmitteltemperatur gesteuert und kann daher manchmal auch bei ausgeschaltetem Motor laufen. BeiArbeiten in der Nähe der Rotorblätter des Kühlerlüfters äußerst vorsichtig vorgehen, um Verletzungen durchdie drehenden Rotorblätter zu vermeiden. Wenn die Kühlmitteltemperatur sinkt, schaltetder Lüfter automatisch aus. Dies ist Normalzustand.

6- 12 SELBSTHILFE
G080A02A-AST
FRONTSCHEIBENWIS- CHERBLÄTTER Die Scheibenwischerblätter müssen sorgfältig von Zeit zu Zeit überprüft und gereinigt werden, umAnsammlungen von Straßenschmutz und anderen Fremdpartikeln zu entfernen. Die Wischerblätter und- armemit einem sauberen Schwamm oder Tuch und mit milder Seife oder einem Reinigungsmittel und Wasser säubern. Hinterlassen die Wischer Streifen oder schmieren auf dem Glas, müssen sieersetzt werden.
G070A01TB-AST
AUSWECHSELN DES LUFTFILTERS Benzinmotor
HTB168
Dieselmotor 1. Die Motorabdeckung entfernen (falls
vorhanden).
2. Die Clips an den Seiten der Abdeckung lösen.
3. Die Abdeckung abheben.
4. Den alten Filter entfernen und durch
den neuen ersetzen. Es wird empfohlen, Original Hyundai- Ersatzteile zu verwenden.
! VORSICHT:
Wird das Fahrzeug ohne einen geeigneten Luftfilter betrieben, kannes zu übermäßigem Verschleiß des Motors kommen.
HEF119
HTB168A
