Hyundai Getz 2006 Manuale del proprietario (in Italian)

6- 20 MANUTENZIONE "FAI-DA-TE"

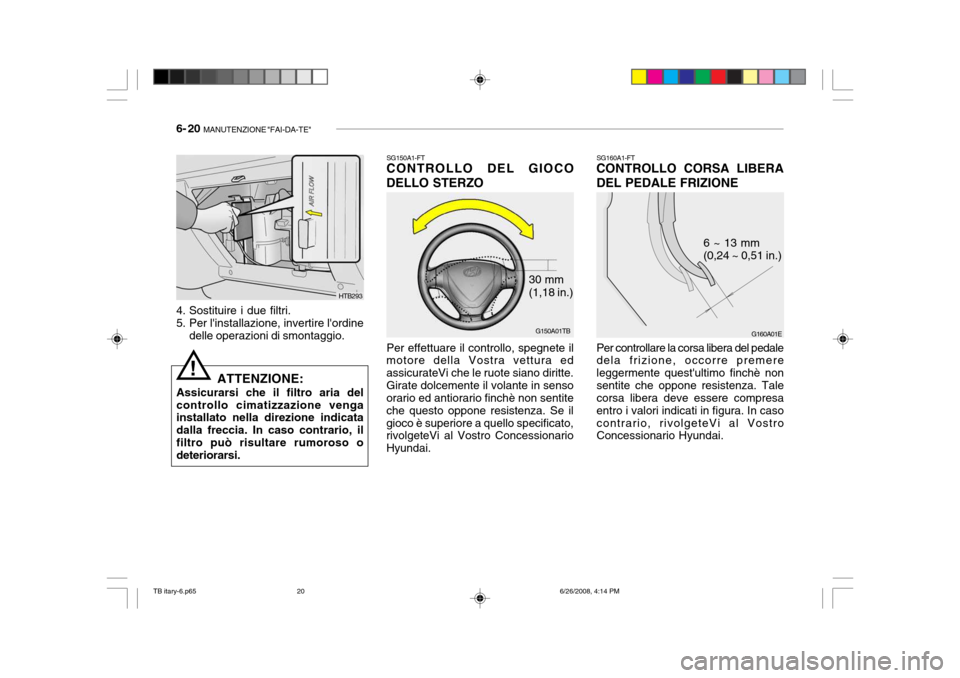

4. Sostituire i due filtri.
5. Per l'installazione, invertire l'ordine
delle operazioni di smontaggio.
ATTENZIONE:
Assicurarsi che il filtro aria delcontrollo cimatizzazione venga installato nella direzione indicata dalla freccia. In caso contrario, ilfiltro può risultare rumoroso o deteriorarsi.
!
HTB293
G150A01TB
30 mm (1,18 in.)
SG150A1-FT
CONTROLLO DEL GIOCO DELLO STERZO
Per effettuare il controllo, spegnete il
motore della Vostra vettura ed assicurateVi che le ruote siano diritte.Girate dolcemente il volante in senso orario ed antiorario finchè non sentite che questo oppone resistenza. Se ilgioco è superiore a quello specificato, rivolgeteVi al Vostro Concessionario Hyundai. SG160A1-FT
CONTROLLO CORSA LIBERA DEL PEDALE FRIZIONE
Per controllare la corsa libera del pedale dela frizione, occorre premere leggermente quest'ultimo finchè nonsentite che oppone resistenza. Tale corsa libera deve essere compresa entro i valori indicati in figura. In casocontrario, rivolgeteVi al Vostro Concessionario Hyundai.
G160A01E
6 ~ 13 mm (0,24 ~ 0,51 in.)
TB itary-6.p65
6/26/2008, 4:14 PM
20

MANUTENZIONE "FAI-DA-TE" 6- 21
G190A01TB-GTT CONTROLLO CINGHIE TRASMI- SSIONE (Per motori a benzina)
SG180A1-FT
CORSA COMPLESSIVA DELFRENO
Per effettuare questo controllo avrete
bisogno di un assistente. Accendete il motore e lasciatelo girare al minimo.AssicurateVi che la persona che Vi assiste prema il pedale del freno ripetutamente per poi tenerlo premutoa fondo applicando una forza di 50 kg circa.
A pedale premuto, la distanza tra
pedale e pavimento della vettura deve essere come indicato nella figura. In caso contrario, rivolgeteVi al Vostro Concessionario Hyundai.
G180A01L
45,1 mm (1,78 in.)
HTB186
1,1L
1,4L/1,6L Puleggia albero motore
Puleggia alternatore
HTB220
Puleggia pompa acqua
9,5~11,0 mm (0,37~0,43 in.) Puleggia pompa acqua
Puleggiaalternatore
Puleggia albero msotore 5.1~6 mm(0,2~0,24 in.)
SG170A1-FT

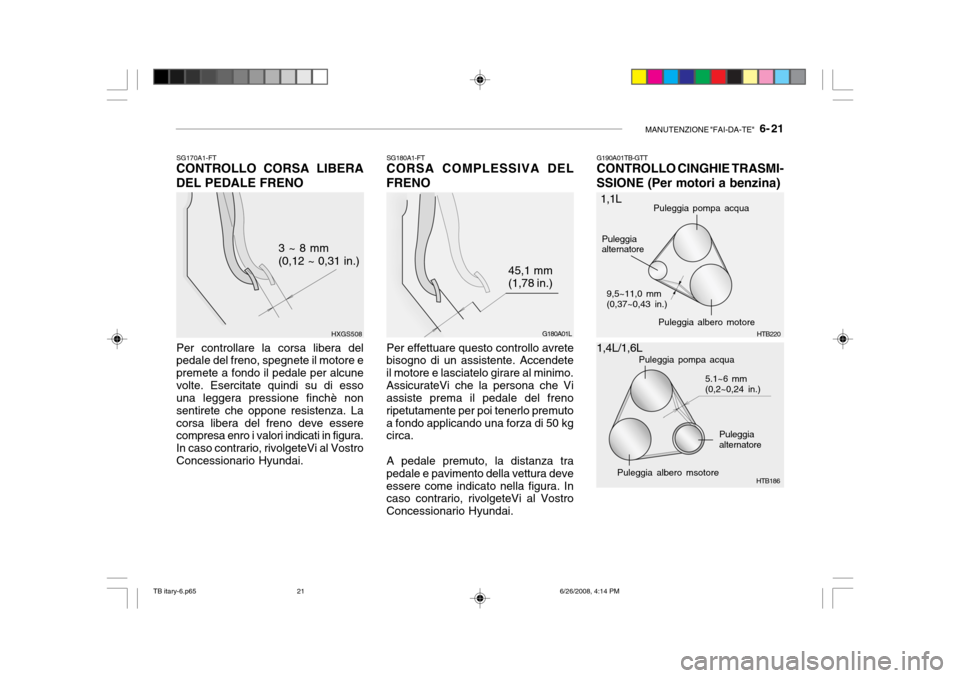

CONTROLLO CORSA LIBERA DEL PEDALE FRENO
Per controllare la corsa libera del pedale del freno, spegnete il motore e premete a fondo il pedale per alcunevolte. Esercitate quindi su di esso una leggera pressione finchè non sentirete che oppone resistenza. Lacorsa libera del freno deve essere compresa enro i valori indicati in figura. In caso contrario, rivolgeteVi al VostroConcessionario Hyundai.
HXGS508
3 ~ 8 mm (0,12 ~ 0,31 in.)
TB itary-6.p65
6/26/2008, 4:14 PM
21

6- 22 MANUTENZIONE "FAI-DA-TE"
Controllate periodicamente la tensione delle cinghie. Esse non debbono presentare rotture, logorii, o puntieccessivamente consumati. Sostituitele se necessario. Le cinghie vanno ricontrollate dopo due o tre settimane dalla sostituzione, in quanto inizialmente tendono adallentarsi. AssicurateVi anche che durante il funzionamento non vengano a contatto con altre parti del motore. SG200A1-FT
CONTROLLO DEI FUSIBILI PRINCIPALI
I fusibili principali si trovano a lato della batteria e proteggono il cablaggio dai sovraccarichi. Nel caso si brucino,rivolgeteVi al Vostro Concessionario Hyundai.
G190B01TB-GTT

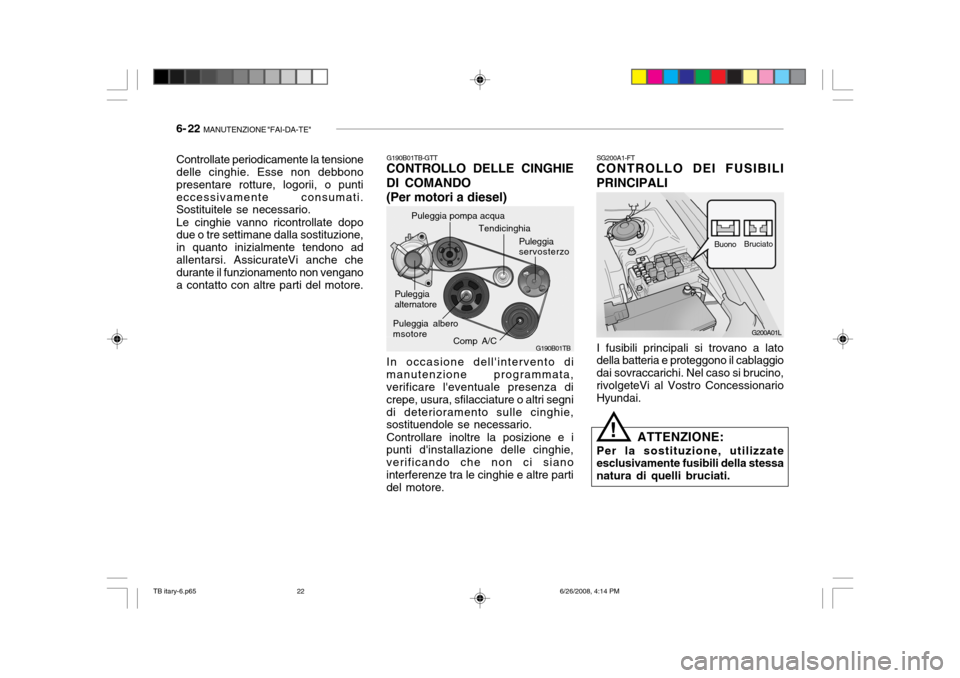

CONTROLLO DELLE CINGHIE DI COMANDO (Per motori a diesel)
In occasione dell'intervento di
manutenzione programmata, verificare l'eventuale presenza di crepe, usura, sfilacciature o altri segnidi deterioramento sulle cinghie, sostituendole se necessario.
Controllare inoltre la posizione e i
punti d'installazione delle cinghie, verificando che non ci sianointerferenze tra le cinghie e altre parti del motore.
Tendicinghia
G190B01TB
Puleggia alternatore Puleggia servosterzo
G200A01L
Buono
ATTENZIONE:
Per la sostituzione, utilizzate esclusivamente fusibili della stessa natura di quelli bruciati.
!
Comp A/C
Puleggia pompa acqua
Puleggia albero msotore
Bruciato
TB itary-6.p65
6/26/2008, 4:14 PM
22

MANUTENZIONE "FAI-DA-TE" 6- 23
4. Sostituite quello bruciato con uno
della stessa natura.
HTB223 ATTENZIONE:
Un fusibile bruciato indica un problema al circuito elettrico. Se, dopo averlo sostituito, il fusibile si brucia di nuovo, rivolgeteVi al piùvicino Concessionario. Per la sostituzione utilizzate esclusiva- Smente fusibili della stessa naturadi quelli sostituiti.
G200B02L
!
NOTA: Vedere pagina 6-35 per la descrizione del pannello fusibili.
SG200B2-FT

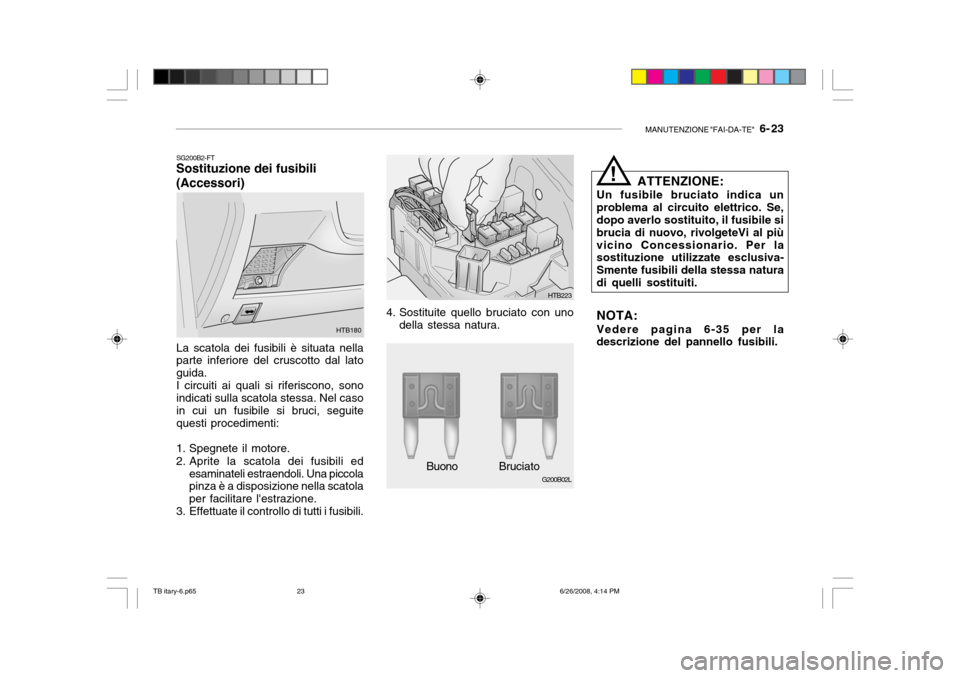

Sostituzione dei fusibili (Accessori)
HTB180
La scatola dei fusibili è situata nella parte inferiore del cruscotto dal lato guida.I circuiti ai quali si riferiscono, sonoindicati sulla scatola stessa. Nel casoin cui un fusibile si bruci, seguite questi procedimenti:
1. Spegnete il motore.
2. Aprite la scatola dei fusibili ed esaminateli estraendoli. Una piccola pinza è a disposizione nella scatola per facilitare l'estrazione.
3. Effettuate il controllo di tutti i fusibili. Buono
Bruciato
TB itary-6.p65 6/26/2008, 4:14 PM
23

6- 24 MANUTENZIONE "FAI-DA-TE"
!
SG210A1-FT

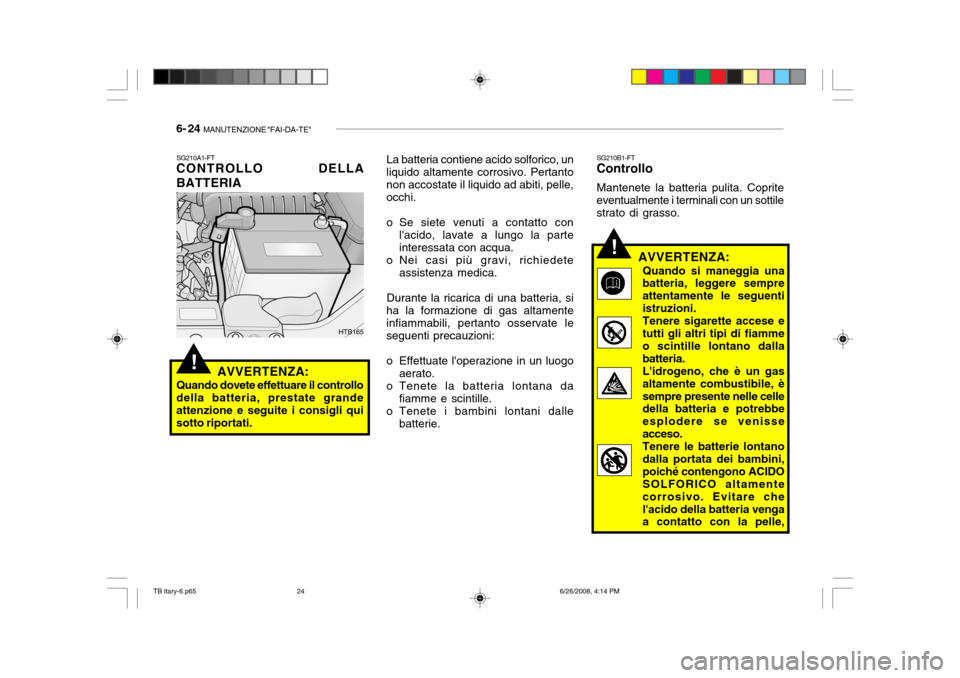

CONTROLLO DELLA BATTERIA
AVVERTENZA:
Quando dovete effettuare il controllo della batteria, prestate grande attenzione e seguite i consigli qui sotto riportati.
HTB165 La batteria contiene acido solforico, un
liquido altamente corrosivo. Pertanto non accostate il liquido ad abiti, pelle,occhi.
o Se siete venuti a contatto con l'acido, lavate a lungo la parte interessata con acqua.
o Nei casi più gravi, richiedete
assistenza medica.
Durante la ricarica di una batteria, si
ha la formazione di gas altamente infiammabili, pertanto osservate le seguenti precauzioni:
o Effettuate l'operazione in un luogo aerato.
o Tenete la batteria lontana da fiamme e scintille.
o Tenete i bambini lontani dalle
batterie. SG210B1-FT
Controllo
Mantenete la batteria pulita. Coprite
eventualmente i terminali con un sottile strato di grasso.
!AVVERTENZA:
Quando si maneggia una batteria, leggere sempre attentamente le seguentiistruzioni.Tenere sigarette accese etutti gli altri tipi di fiamme o scintille lontano dalla batteria.L'idrogeno, che è un gasaltamente combustibile, èsempre presente nelle celle della batteria e potrebbe esplodere se venisseacceso.Tenere le batterie lontanodalla portata dei bambini,poiché contengono ACIDO SOLFORICO altamente corrosivo. Evitare chel'acido della batteria venga a contatto con la pelle,
TB itary-6.p65 6/26/2008, 4:14 PM
24

MANUTENZIONE "FAI-DA-TE" 6- 25
!

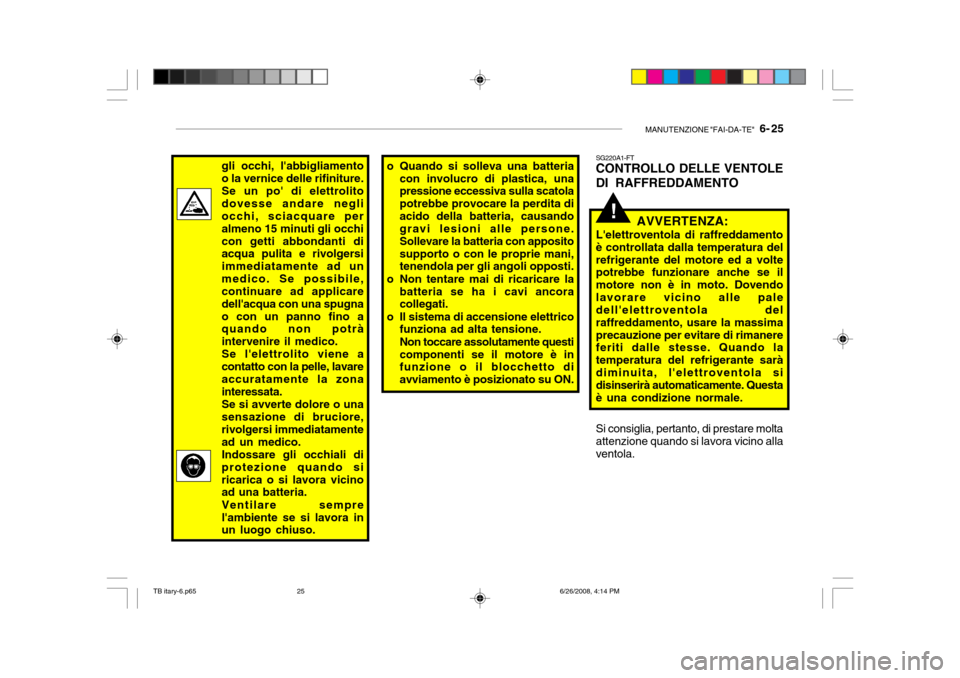

SG220A1-FT CONTROLLO DELLE VENTOLE DI RAFFREDDAMENTO
AVVERTENZA:
L'elettroventola di raffreddamento è controllata dalla temperatura delrefrigerante del motore ed a volte potrebbe funzionare anche se il motore non è in moto. Dovendolavorare vicino alle pale dell'elettroventola del raffreddamento, usare la massimaprecauzione per evitare di rimanere feriti dalle stesse. Quando la temperatura del refrigerante sarà diminuita, l'elettroventola si disinserirà automaticamente. Questaè una condizione normale. Si consiglia, pertanto, di prestare molta attenzione quando si lavora vicino allaventola.gli occhi, l'abbigliamento o la vernice delle rifiniture.Se un po' di elettrolitodovesse andare negli occhi, sciacquare per almeno 15 minuti gli occhicon getti abbondanti di acqua pulita e rivolgersi immediatamente ad unmedico. Se possibile, continuare ad applicare dell'acqua con una spugnao con un panno fino a quando non potrà intervenire il medico.Se l'elettrolito viene acontatto con la pelle, lavareaccuratamente la zona interessata. Se si avverte dolore o una sensazione di bruciore, rivolgersi immediatamente ad un medico.Indossare gli occhiali diprotezione quando siricarica o si lavora vicino ad una batteria. Ventilare sempre l'ambiente se si lavora in un luogo chiuso.o Quando si solleva una batteria con involucro di plastica, una pressione eccessiva sulla scatola potrebbe provocare la perdita diacido della batteria, causando gravi lesioni alle persone. Sollevare la batteria con appositosupporto o con le proprie mani, tenendola per gli angoli opposti.
o Non tentare mai di ricaricare la batteria se ha i cavi ancoracollegati.
o Il sistema di accensione elettrico funziona ad alta tensione. Non toccare assolutamente questi componenti se il motore è in funzione o il blocchetto di avviamento è posizionato su ON.
TB itary-6.p65 6/26/2008, 4:14 PM
25

6- 26 MANUTENZIONE "FAI-DA-TE"
G230A03A-GTT

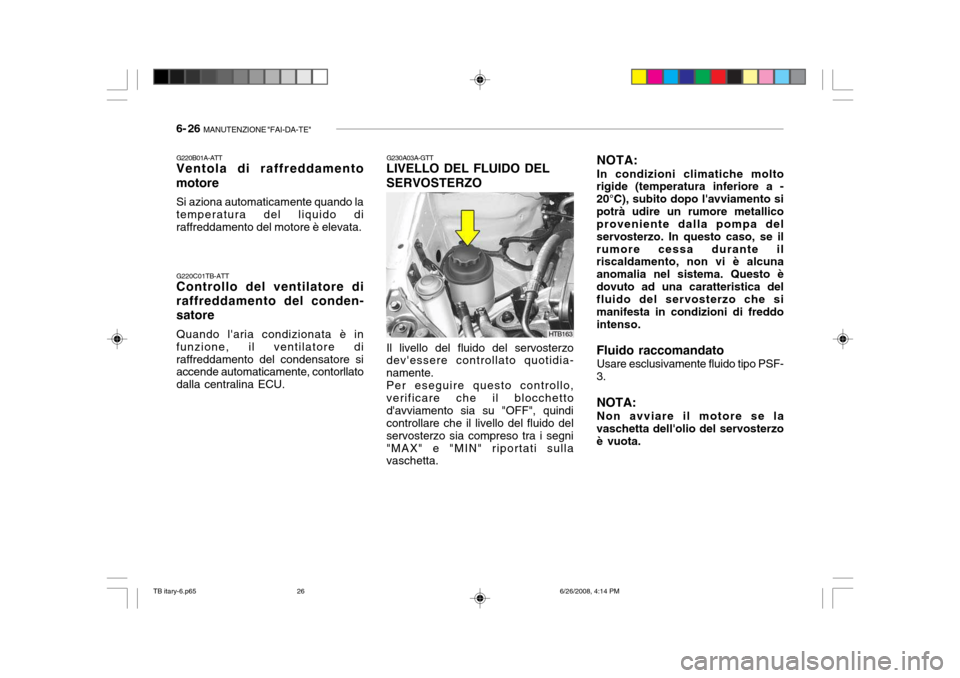

LIVELLO DEL FLUIDO DEL SERVOSTERZO NOTA: In condizioni climatiche molto
rigide (temperatura inferiore a - 20°C), subito dopo l'avviamento sipotrà udire un rumore metallico proveniente dalla pompa del servosterzo. In questo caso, se ilrumore cessa durante il riscaldamento, non vi è alcuna anomalia nel sistema. Questo èdovuto ad una caratteristica del fluido del servosterzo che si manifesta in condizioni di freddointenso. Fluido raccomandato
Usare esclusivamente fluido tipo PSF-
3.
NOTA: Non avviare il motore se la
vaschetta dell'olio del servosterzo è vuota.
Il livello del fluido del servosterzo dev'essere controllato quotidia- namente.Per eseguire questo controllo,verificare che il blocchettod'avviamento sia su "OFF", quindi controllare che il livello del fluido del servosterzo sia compreso tra i segni"MAX" e "MIN" riportati sulla vaschetta.
HTB163
G220C01TB-ATT Controllo del ventilatore di raffreddamento del conden- satore Quando l'aria condizionata è in funzione, il ventilatore di raffreddamento del condensatore si accende automaticamente, contorllato dalla centralina ECU.
G220B01A-ATT
Ventola di raffreddamento motore
Si aziona automaticamente quando la temperatura del liquido diraffreddamento del motore è elevata.
TB itary-6.p65 6/26/2008, 4:14 PM
26

MANUTENZIONE "FAI-DA-TE" 6- 27
SG230B1-FT
TUBI DEL SERVOSTERZO
Si consiglia di verificare, ad intervalli
regolari, l'eventuale presenza di perdite di fluido sui raccordi dei tubi del servosterzo. Sostituire i tubi del servosterzo nel caso si rilevi lapresenza di crepe superficiali marcate, ammaccature, torsioni o punti particolarmente consumati. Ildeterioramento dei tubi potrebbe dare luogo ad un guasto prematuro. G300A01TB-GTT

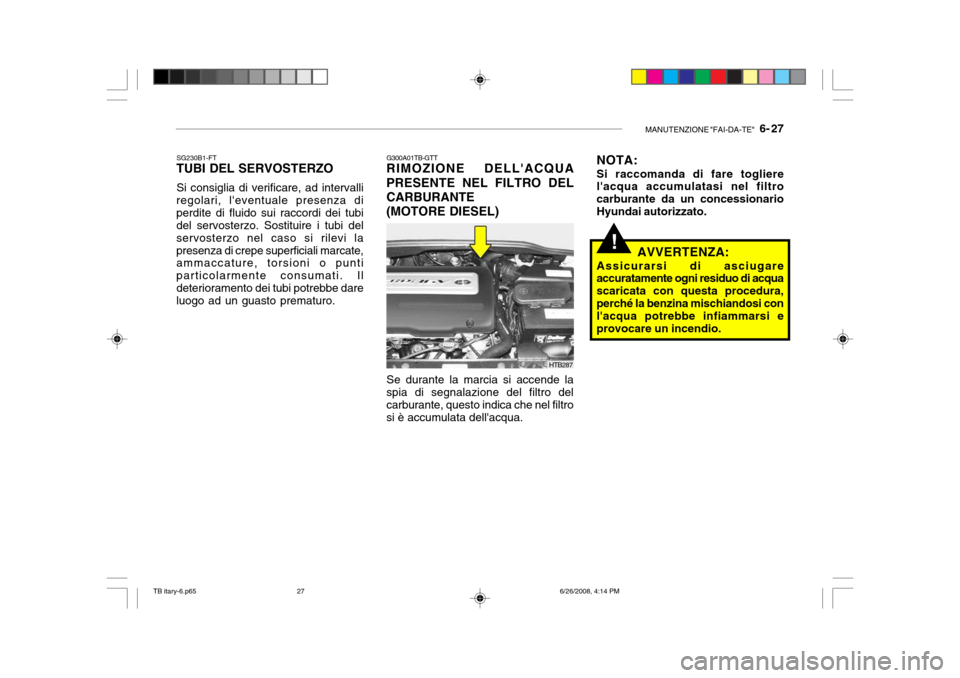

RIMOZIONE DELL'ACQUA PRESENTE NEL FILTRO DEL CARBURANTE(MOTORE DIESEL)
Se durante la marcia si accende la
spia di segnalazione del filtro del carburante, questo indica che nel filtro si è accumulata dell'acqua.
HTB287
!
NOTA: Si raccomanda di fare togliere l'acqua accumulatasi nel filtro carburante da un concessionarioHyundai autorizzato.
AVVERTENZA:
Assicurarsi di asciugare accuratamente ogni residuo di acqua scaricata con questa procedura,perché la benzina mischiandosi con l'acqua potrebbe infiammarsi e provocare un incendio.
TB itary-6.p65 6/26/2008, 4:14 PM
27

6- 28 MANUTENZIONE "FAI-DA-TE"

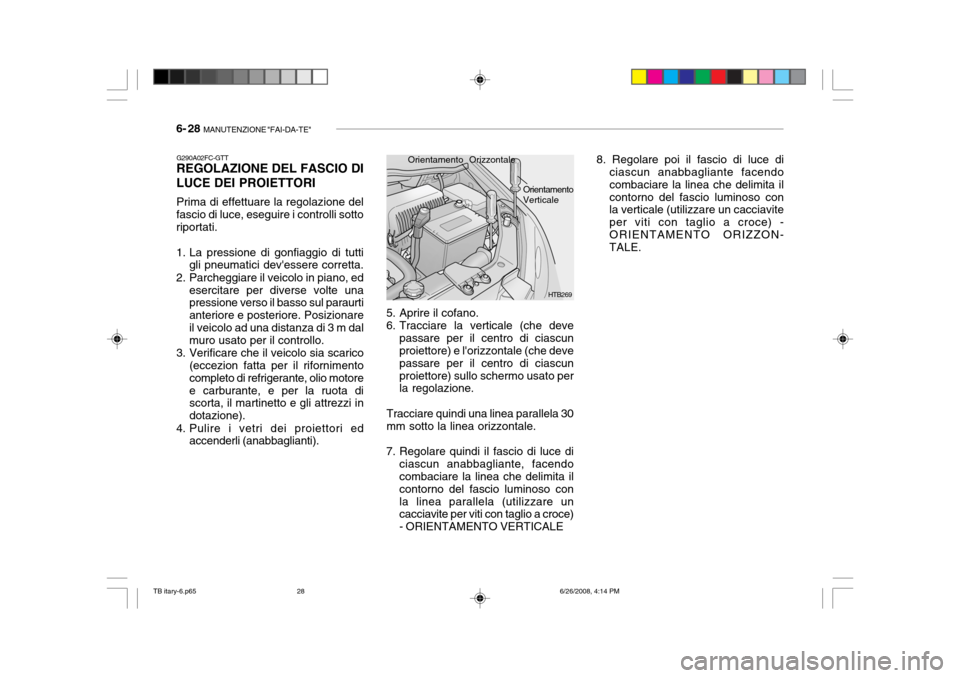

8. Regolare poi il fascio di luce di
ciascun anabbagliante facendo combaciare la linea che delimita ilcontorno del fascio luminoso con la verticale (utilizzare un cacciavite per viti con taglio a croce) -ORIENTAMENTO ORIZZON- TALE.
5. Aprire il cofano.
6. Tracciare la verticale (che deve passare per il centro di ciascun proiettore) e l'orizzontale (che deve passare per il centro di ciascunproiettore) sullo schermo usato per la regolazione.
Tracciare quindi una linea parallela 30 mm sotto la linea orizzontale.
7. Regolare quindi il fascio di luce di ciascun anabbagliante, facendo combaciare la linea che delimita il contorno del fascio luminoso con
la linea parallela (utilizzare un cacciavite per viti con taglio a croce) - ORIENTAMENTO VERTICALE
HTB269
Orientamento Verticale
Orientamento Orizzontale
G290A02FC-GTT
REGOLAZIONE DEL FASCIO DI LUCE DEI PROIETTORI
Prima di effettuare la regolazione del
fascio di luce, eseguire i controlli sotto riportati.
1. La pressione di gonfiaggio di tutti gli pneumatici dev'essere corretta.
2. Parcheggiare il veicolo in piano, ed esercitare per diverse volte una pressione verso il basso sul paraurti anteriore e posteriore. Posizionareil veicolo ad una distanza di 3 m dal muro usato per il controllo.
3. Verificare che il veicolo sia scarico (eccezion fatta per il rifornimento completo di refrigerante, olio motoree carburante, e per la ruota di scorta, il martinetto e gli attrezzi in dotazione).
4. Pulire i vetri dei proiettori ed accenderli (anabbaglianti).
TB itary-6.p65 6/26/2008, 4:14 PM
28

MANUTENZIONE "FAI-DA-TE" 6- 29
G290B01TB-GTT

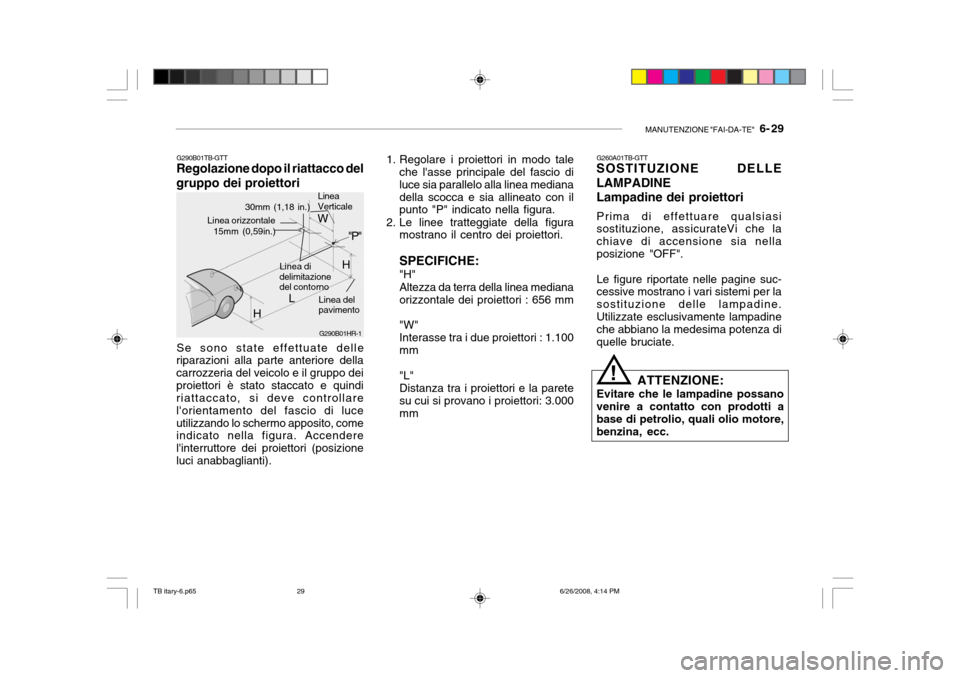

Regolazione dopo il riattacco del gruppo dei proiettori
Se sono state effettuate delle
riparazioni alla parte anteriore della carrozzeria del veicolo e il gruppo deiproiettori è stato staccato e quindi
riattaccato, si deve controllare l'orientamento del fascio di luceutilizzando lo schermo apposito, come indicato nella figura. Accendere l'interruttore dei proiettori (posizioneluci anabbaglianti).
G290B01HR-1
L W
H
H Linea di
delimitazione del contorno
Linea delpavimento
"P"
Linea orizzontale15mm (0,59in.)
30mm (1,18 in.) Linea Verticale1. Regolare i proiettori in modo tale
che l'asse principale del fascio di luce sia parallelo alla linea medianadella scocca e sia allineato con il punto "P" indicato nella figura.
2. Le linee tratteggiate della figura mostrano il centro dei proiettori. SPECIFICHE: "H" Altezza da terra della linea mediana orizzontale dei proiettori : 656 mm "W" Interasse tra i due proiettori : 1.100mm "L" Distanza tra i proiettori e la paretesu cui si provano i proiettori: 3.000mm G260A01TB-GTT
SOSTITUZIONE DELLE LAMPADINE Lampadine dei proiettori
Prima di effettuare qualsiasi sostituzione, assicurateVi che la chiave di accensione sia nellaposizione "OFF". Le figure riportate nelle pagine suc- cessive mostrano i vari sistemi per la sostituzione delle lampadine.Utilizzate esclusivamente lampadine che abbiano la medesima potenza di quelle bruciate.
ATTENZIONE:
Evitare che le lampadine possanovenire a contatto con prodotti a base di petrolio, quali olio motore, benzina, ecc.
!
TB itary-6.p65 6/26/2008, 4:14 PM
29
