Hyundai Getz 2006 Manuale del proprietario (in Italian)

SISTEMA DI CONTROLLO EMISSIONE GAS DI SCARICO 7- 3
HTB5017
H020B01A-GTT
Sul convertitore catalitico
I gas di scarico che passano
attraverso il convertitore catalitico fanno sì che questo funzioni a tem-perature molto elevate. Di conseguenza, l'introduzione di grandi quantità di benzina incombusta puòfarlo surriscaldare, dando luogo al rischio di incendio. Questo pericolo può essere evitato osservando leseguenti precauzioni:
o Usare solo benzina senza piombo.
o Mantenere il motore in buone
condizioni. Le temperature troppo elevate del convertitore possono essere causate dal funzionamentoinadeguato dell'impianto elettrico, del sistema dell'accensione o dell'iniezione del carburante.
o Se il motore si pianta, produce un battito in testa, o ha un avviamento difficoltoso, portare al più presto lavettura presso un concessionario Hyundai, per fare correggere il problema.
o Evitare di usare la vettura con poco carburante nel serbatoio. Se finiscela benzina, il motore potrebbe daredelle accensioni irregolari, con un eccessivo carico del convertitore catalitico.
o Evitare di lasciare girare il motore
al minimo per più di 10 minuti.
o Evitare la partenza a spinta o al traino per avviare il motore: questopuò causare il sovraccarico delconvertitore catalitico.
o Prestare attenzione a non fermare la vettura sopra a materiale combustibile quale erba, carta, foglie o stracci. Questi materialipotrebbero infatti venire a contatto con il convertitore catalitico, provocando un incendio.
H020A01A-GTT
CONVERTITORE CATALITICO (Se installato) ;Per motori a benzina Il convertitore catalitico fa parte del sistema di controllo delle emissioni. Esso ha lo scopo di eliminare certi prodotti delle emissioni del motoredallo scarico. Ha l'aspetto di un silenziatore e si trova sotto la vettura, nel sistema di scarico. H020D01S-GTT
Convertitore catalitico ;Per motori a diesel
I veicoli Hyundai sono tutti equipaggiati
con convertitore catalitico del tipo ad ossidazione, per ridurre l'ossido di carbonio, gli idrocarburi e i fumi contenuti nei gas di scarico.
Convertitore catalitico
TB itary-7.p65 6/26/2008, 4:15 PM
3

7- 4 SISTEMA DI CONTROLLO EMISSIONE GAS DI SCARICO
H020C01S-GTT
Sistema EGR ;Per motori a diesel
Questo sistema aiuta a controllare
l'ossido di azoto riciclando una parte dei gas di scarico nel motore, riducendo quindi la temperatura dicombustione.
o Non toccare il convertitore catalitico
o qualsiasi altra parte del sistemadi scarico quando il motore èacceso, in quanto la temperatura di questi componenti è elevatissima e potrebbe essere causa di ustioni.
o Non dimenticate che è il vostro
concessionario Hyundai che vi puòoffrire il servizio e l'assistenza migliori.
TB itary-7.p65 6/26/2008, 4:15 PM
4

8. INFORMAZIONI GENERALI
Numero di identificazione del veicolo (VIN) .................................. 8-2
Numero del motore ........................................................................ 8-2
Pressione dei pneumatici ............................................................... 8-3
Pneumatici antineve ....................................................................... 8-4
Catene antineve ............................................................................. 8-4
Rotazione dei pneumatici ............................................................... 8-5
Equilibratura pneumatici ................................................................. 8-5
Indicatori di usura dei pneumatici .................................................. 8-5
Quando sostituire i pneumatici ...................................................... 8-5
Gomma di scorta e attrezzi ........................................................... 8-6
8
TB itary-8.p656/26/2008, 4:15 PM
1

8- 2 INFORMAZIONI GENERALI
I010B01A-GTT
Numero del motore

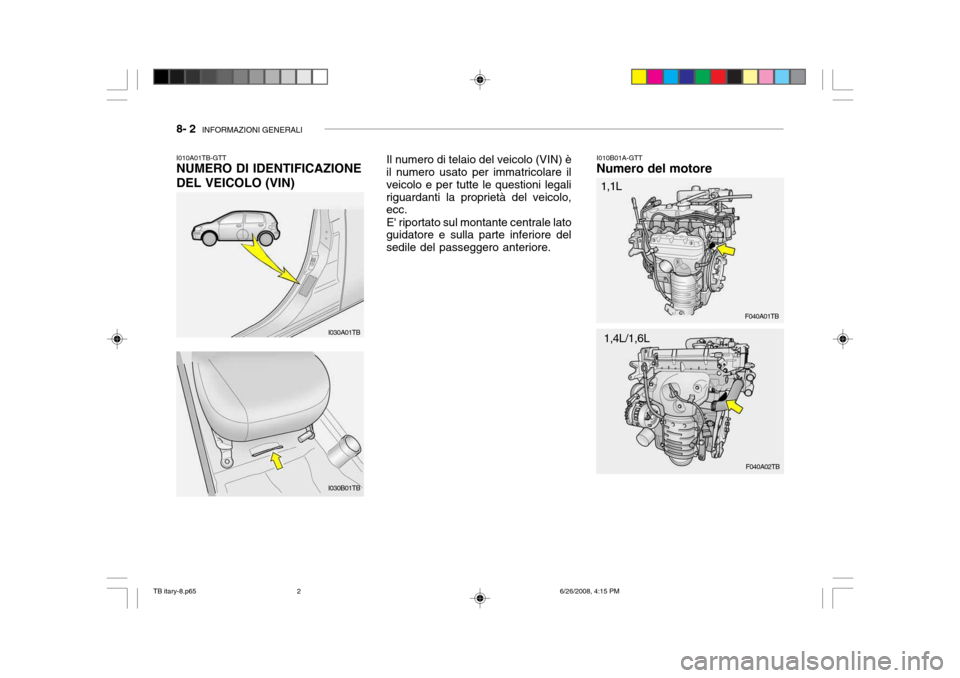

I010A01TB-GTT NUMERO DI IDENTIFICAZIONE DEL VEICOLO (VIN) Il numero di telaio del veicolo (VIN) è
il numero usato per immatricolare il veicolo e per tutte le questioni legaliriguardanti la proprietà del veicolo, ecc.
E' riportato sul montante centrale lato
guidatore e sulla parte inferiore del sedile del passeggero anteriore.
I030A01TB I030B01TB
F040A01TB
F040A02TB
1,1L
1,4L/1,6L
TB itary-8.p65 6/26/2008, 4:15 PM
2

INFORMAZIONI GENERALI 8- 3
I010B02FC
I030A03TB-GTT
PRESSIONE DEI PNEUMATICI
RicordateVi di controllare mensilmente
la pressione dei pneumatici della Vostra vettura. I020A01A-ATT
INFORMAZIONI SUI PNEUMATICI
I pneumatici con cui è equipaggiata la
vostra nuova Hyundai sono stati scelti per darvi le migliori prestazioni in condizioni di guida normale.

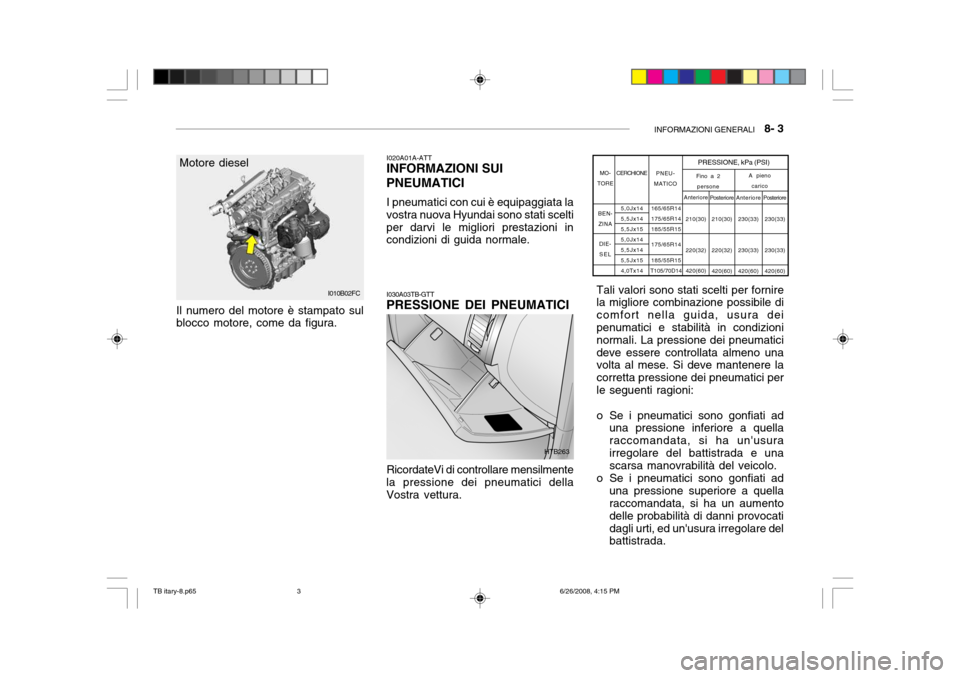

Il numero del motore è stampato sulblocco motore, come da figura. Motore diesel
HTB263 Tali valori sono stati scelti per fornire la migliore combinazione possibile di comfort nella guida, usura deipenumatici e stabilità in condizioni normali. La pressione dei pneumatici deve essere controllata almeno una volta al mese. Si deve mantenere la corretta pressione dei pneumatici perle seguenti ragioni:
o Se i pneumatici sono gonfiati ad
una pressione inferiore a quella raccomandata, si ha un'usurairregolare del battistrada e una scarsa manovrabilità del veicolo.
o Se i pneumatici sono gonfiati ad una pressione superiore a quellaraccomandata, si ha un aumento delle probabilità di danni provocatidagli urti, ed un'usura irregolare del battistrada.5,0Jx14 5,5Jx14 5,5Jx15 5,0Jx145,5Jx145,5Jx154,0Tx14
PNEU-
MATICO PRESSIONE, kPa (PSI)
165/65R14175/65R14 185/55R15 175/65R14 185/55R15
T105/70D14 Posteriore
210(30) 220(32) 420(60) Anteriore
230(33) 230(33) 420(60)
Fino a 2
persone A pieno
carico
Posteriore
230(33) 230(33) 420(60)
Anteriore
210(30) 220(32) 420(60)
MO-
TORE
BEN-ZINA
DIE- SELCERCHIONE
TB itary-8.p65 6/26/2008, 4:15 PM
3

8- 4 INFORMAZIONI GENERALI
!
ATTENZIONE:
o RicordateVi di controllare la pressione dei pneumatici quando questi sono freddi; in caso contrario, si otterrà unapressione maggiore.
o Quando effettuate il controllo
della pressione dei pneumatici, ricordateVi di controllare anche quella della ruota di soccorso. I010A01TB-GTT
CATENE ANTINEVE
Le catene devono essere installatesulle ruote anteriori. Verificate che siano della misura esatta. Se avete montato le catene sulle ruote dellaVostra vettura, evitate di guidare su strade prive di neve o ghiaccio.! SI040A1-FT
PNEUMATICI ANTINEVE
Se dotate la Vostra vettura di gomme
antineve, verificate che siano della stessa misura omologata e che abbiano lo stesso indice di caricodelle gomme normali.
I pneumatici antineve devono essere
gonfiati ad una pressione maggiore di4 psi (28kPa) rispetto alla pressionedei pneumatici normali. Se la Vostra vettura è dotata di pneumatici antineve, non guidate ad una velocitàsuperiore ai 120 km/h.
Sulle 4 ruote deve essere montato lo

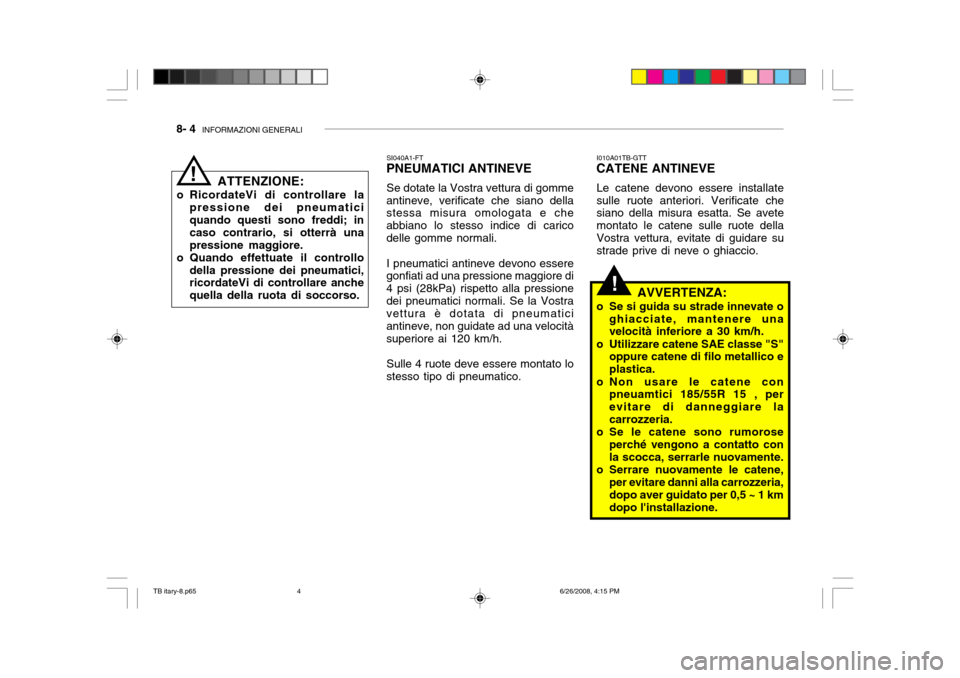

stesso tipo di pneumatico. AVVERTENZA:
o Se si guida su strade innevate o ghiacciate, mantenere una velocità inferiore a 30 km/h.
o Utilizzare catene SAE classe "S" oppure catene di filo metallico e plastica.
o Non usare le catene con pneuamtici 185/55R 15 , perevitare di danneggiare lacarrozzeria.
o Se le catene sono rumorose
perché vengono a contatto con la scocca, serrarle nuovamente.
o Serrare nuovamente le catene, per evitare danni alla carrozzeria,dopo aver guidato per 0,5 ~ 1 km dopo l'installazione.
TB itary-8.p65 6/26/2008, 4:15 PM
4

INFORMAZIONI GENERALI 8- 5
!
!
I060A01FC-GTT

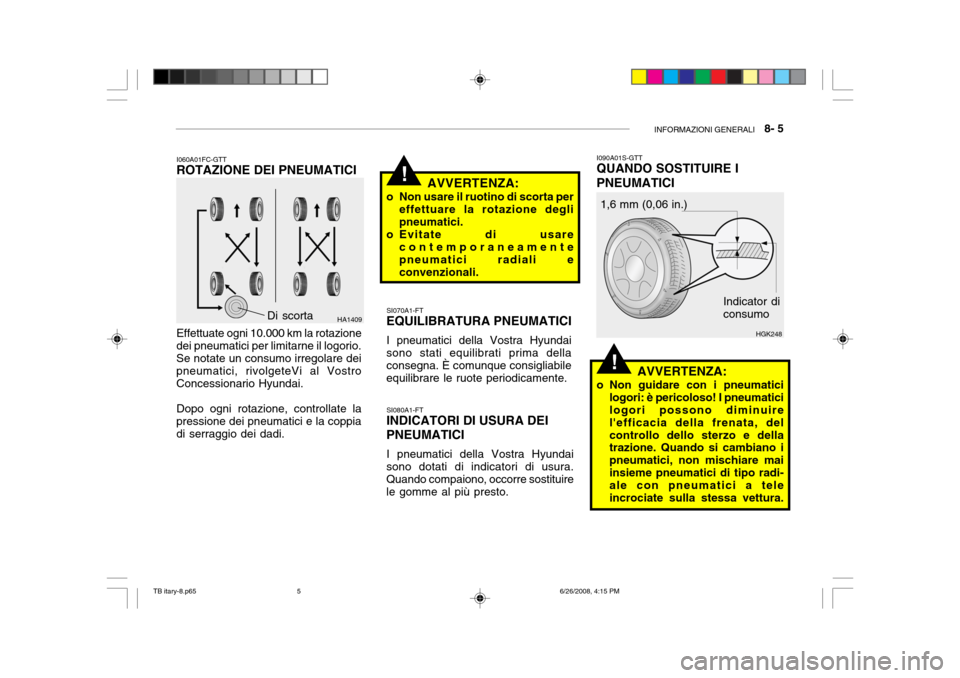

ROTAZIONE DEI PNEUMATICI
Effettuate ogni 10.000 km la rotazione
dei pneumatici per limitarne il logorio. Se notate un consumo irregolare dei pneumatici, rivolgeteVi al Vostro Concessionario Hyundai.
Dopo ogni rotazione, controllate la
pressione dei pneumatici e la coppia di serraggio dei dadi. SI070A1-FT
EQUILIBRATURA PNEUMATICI
I pneumatici della Vostra Hyundai
sono stati equilibrati prima dellaconsegna. È comunque consigliabile equilibrare le ruote periodicamente. AVVERTENZA:
o Non usare il ruotino di scorta per effettuare la rotazione deglipneumatici.
o Evitate di usare contemporaneamentepneumatici radiali econvenzionali.
HA1409Di scorta
SI080A1-FT
INDICATORI DI USURA DEI PNEUMATICI
I pneumatici della Vostra Hyundai
sono dotati di indicatori di usura. Quando compaiono, occorre sostituirele gomme al più presto. I090A01S-GTT QUANDO SOSTITUIRE I PNEUMATICI
AVVERTENZA:
o Non guidare con i pneumatici logori: è pericoloso! I pneumatici logori possono diminuire l'efficacia della frenata, delcontrollo dello sterzo e della trazione. Quando si cambiano i pneumatici, non mischiare maiinsieme pneumatici di tipo radi- ale con pneumatici a tele incrociate sulla stessa vettura.
Indicator di consumo
1,6 mm (0,06 in.)
HGK248
TB itary-8.p65 6/26/2008, 4:15 PM
5

8- 6 INFORMAZIONI GENERALI
I100A01FC-GTT

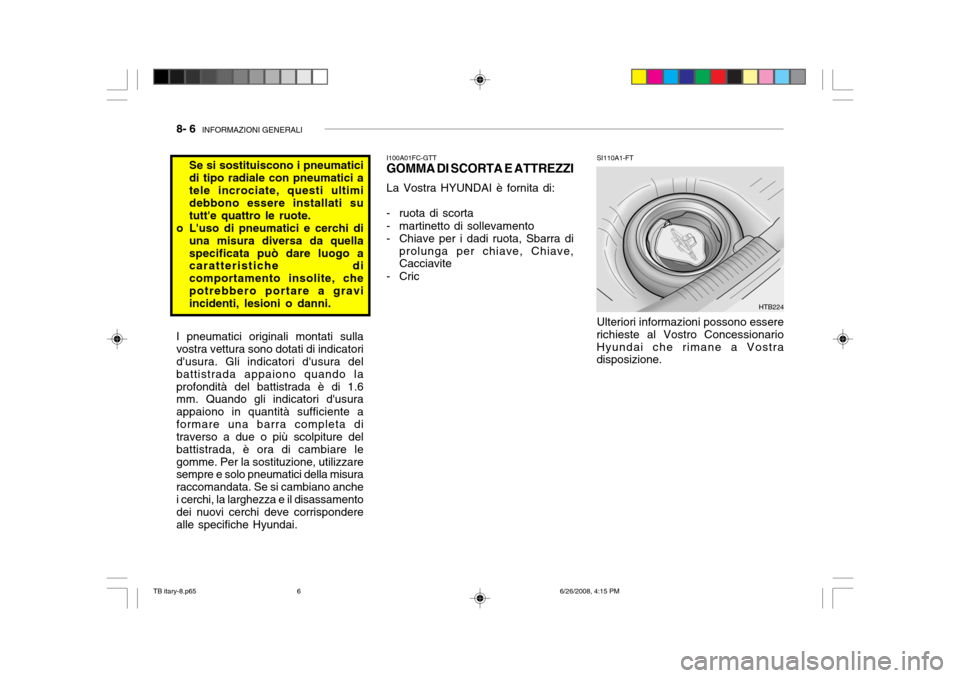

GOMMA DI SCORTA E ATTREZZI
La Vostra HYUNDAI è fornita di:
- ruota di scorta
- martinetto di sollevamento
- Chiave per i dadi ruota, Sbarra di prolunga per chiave, Chiave, Cacciavite
- Cric
Ulteriori informazioni possono essere
richieste al Vostro Concessionario Hyundai che rimane a Vostra disposizione. SI110A1-FT
Se si sostituiscono i pneumatici di tipo radiale con pneumatici a tele incrociate, questi ultimi debbono essere installati sututt'e quattro le ruote.
o L'uso di pneumatici e cerchi di
una misura diversa da quellaspecificata può dare luogo a caratteristiche di comportamento insolite, chepotrebbero portare a gravi incidenti, lesioni o danni.
I pneumatici originali montati sulla vostra vettura sono dotati di indicatori d'usura. Gli indicatori d'usura del battistrada appaiono quando laprofondità del battistrada è di 1.6 mm. Quando gli indicatori d'usura appaiono in quantità sufficiente aformare una barra completa di traverso a due o più scolpiture del battistrada, è ora di cambiare legomme. Per la sostituzione, utilizzare sempre e solo pneumatici della misura raccomandata. Se si cambiano anchei cerchi, la larghezza e il disassamento dei nuovi cerchi deve corrispondere alle specifiche Hyundai.
HTB224
TB itary-8.p65 6/26/2008, 4:15 PM
6

9. CARATTERISTICHE TECNICHE
Misurazione..................................................................................... 9-2
Motore ............................................................................................. 9-3
Tabella di lubrificazione ................................................................. 9-4
9
TB itary-9.p65 6/26/2008, 4:16 PM
1

9- 2 CARATTERISTICHE TECNICHE
Benzina
45AH, 55AH
Lunghezza complessiva Larghezza complessiva Altezza complessiva (veic.scarico)Interasse ruote Carreggiata
3.825 (150,6)
1.665 (65,6) 1.490 (58,7)2.455 (96,7) 1.450 (57,1) 1.440 (56,7)
Tipo Tipo freni ant. Tipo freni post.Freno di stazion
mm (in.)
J050A01FC-GTT
FRENI J040A02TB-GTT
IMPIANTO ELETTRICO J030A02TB-GTT
PNEUMATICI
Circuito idraulico sdoppiatocon servofreno Dischi ventilati TamburiCavo
Ant. Post.
165/65R14, 175/65R14, 185/55R15
Optional
Standard Optional
J030B01TB-GTT
RUOTA DI SCORTA
T105/70D14 (Ruotino di scorta) Ruota di scorta di dimensioni normali
J020A01TB-GTT
SERVOSTERZO J010A02TB-GTT
MISURAZIONE
J060A01TB-GTT
SISTEMA D'ALIMENTAZIONE
Tipo Gioco ruoteCorsa cremagliera Tipo di pompa olioPignone e cremagliera 0 ~ 30 mm (0 ~ 1,18 in.)
140 mm (5,5 in.) 132 mm (5,20 in.)
Tipo a palette
ManualeAlimentazione
Imp.gal
9,9
Capacità serbatoio del carburante
Liter
45
1,4 L 1,6 L1,1 L
13,5V,70A
Particolare Batteria Alternatore
Diesel
1,5 L
68AH
12V, 90A
13,5V, 90A
TB itary-9.p65 6/26/2008, 4:16 PM
