Hyundai Getz 2007 Instruktionsbog (in Danish)

5- 28 GENEREL VEDLIGEHOLDELSE
!
G220A01A-ACT
KONTROL AF ELEKTRISKE KØLERVENTILATORER
ADVARSEL:
Kølerens ventilator styres af motorens kølertemperatur og kan sommetider køre, selvom motorenikke kører. Udvis yderste varsomhed ved arbejde i nærheden af vingerne på kølerens ventilator, så De undgårat komme til skade af den roterende ventilator. I takt med at motorens kølervæsketemperatur falder, vilventilatoren automatisk blive afbrudt. Dette er normalt. G220B01A-ACT
Kontrol af motorens kølerventilator
Motorens kølerventilator skal tændes automatisk, hvis motorens kølevæsketemperatur er høj. G220C01A-ACT
Kontrol af kondensatorens køleventilator
Kondensatorens køleventilator tændes automatisk, når airconditioneringen er aktiveret. G230A03A-GCT
SERVOSTYRINGENS OLIENIVEAU
THB163
Servostyringens olieniveau skal kontrolleres jævnligt. Ved kontrol af servostyringens olieniveau skal man sikre, at tændingen er i “OFF”, hvorefter det kontrolleres,at servostyringens olieniveau er imellem “MAX” og “MIN”-mærkerne på væskebeholderen.

GENEREL VEDLIGEHOLDELSE 5- 29
G240A01A-ACT SERVOSTYRINGENS
SLANGER Det anbefales, at De kontrollerer
servostyringens slangeforbindelser for olielækage med jævne mellemrum. Servostyringens slanger skal udskiftes, hvis der er alvorlige revnedannelser ioverfladen eller slidte steder. Nedslidning af slangen kan medføre for tidlig svigt.
BEMÆRK: Der kan høres en malende lyd fra
servoens oliepumpe umiddelbart efter, at motoren er startet i ekstremt koldt vejr (under - 20°C). Hvis lyden hører op under opvarmningen, erder ikke noget unormalt i systemet. Det skyldes servostyringsoliens karakteristika i ekstremt koldt vejr.Anbefalet olie: Brug olietypen PSF- 3
Recommended Fluid Use PSF-3 type fluid BEMÆRK: Undgå at starte motoren, når
servoens oliebeholder er tom.
HTB287
Hvis brændstoffilterets advarselslampe begynder at lyse under kørslen, betyder det, at der har dannet sig vand ibrændstoffilteret. Skulle det ske, skal vandet fjernes som beskrevet. BEMÆRK: Det anbefales, at vand, der har samlet sig i brændstoffilteret, fjernes på et autoriseret Hyundai-værksted.
G300A03TB-GCT FJERNELSE AF VAND FRA BRÆNDSTOFFILTERET (Dieselmotor)

5- 30 GENEREL VEDLIGEHOLDELSE
! ADVARSEL:
Vær omhyggelig med at tørre eventuelt vand, der måtte løbe ud,bort, fordi brændstof blandet med vand måske kan antændes og forårsage brand.
G290A01FC-GCT
JUSTERING AF FORLYGTER
Inden forlygtehøjden justeres, skal man
sikre sig følgende:
1. Alle dæk skal have korrekt dæktryk. 2. Stil bilen på en vandret flade og tryk forreste kofanger og bagerste kofanger ned adskillige gange. Stilbilen med 3 meters afstand til testmuren.
3. Sørg for at bilen er tom (bortset fra kølervæske, motorolie og brændstof samt reservehjul, donkraft ogværktøj).
4. Rens forlygternes glas og tænd
forlyset (nærlys). 5. Åbn motorhjelmen.
6. Tegn en lodret streg (gennem midten
af hver forlygtes lysmønster) og en vandret streg (gennem midten afhver forlygtes lysmønster) på væggen. Derefter tegnes der en vandret parallel streg 30 mm under den vandrette streg.
7. Justér afskærmningen af begge lyskegler fra kørelysets nærlys tilden parallelle streg med en Phillips-skruetrækker – LYSHØJDE.
8. Justér afskærmningen af begge lyskegler fra kørelysets nærlys til de lodrette streger med en Phillips- skruetrækker - LYSBREDDE
Udsugning af luft i brændstofsystemet
Hvis De har kørt bilen tom for brændstof,
eller hvis De har udskiftet brændstoffilteret, skal De sikre, at luften bliver suget ud af brændstofsystemet, da det ellers kan blive vanskeligt at starte motoren.
1) Fjern dækslet på luftudsugningsdysen på brændstoffilteret.
2) Pump op og ned, indtil der kommer brændstof ud af åbningen.
BEMÆRK: Brug klude, når der udsuges luft, så
der ikke sprojter brændstof ud. Rens olie af rundt om brændstoffilteret eller injektionspumpen, inden motoren startes for at forebyggebrand. Til slut undersøges alle dele for eventuel olielækage.
HTB269
Vandret lys
Lodret
lys

GENEREL VEDLIGEHOLDELSE 5- 31
1. Justér forlyset så at lysets midterlinje
er parallelt med chassisets midterlinje på linje med punktet “P” på illustrationen.
2. Punkterede streger på illustrationen viser forlygternes midte.
Specificationer: "H" Afstand mellem forlygternes vandrette
midterlinje og jordoverfladen
: 656 mm G270A01TB-GCT UDSKIFTNING AF FORLYGTEPÆRE Inden man går i gang med at udskifte en forlygtepære, skal man sikre sig, at kontakten er i “OFF”-position. Næste afsnit viser, hvordan man kommer tilforlygtepærerne, så de kan skiftes. Man skal sikre, at den brugte pære udskiftes med en pære af sammestørrelse og styrke. Se side 5-36 med beskrivelse af watt.
FORSIGTIG:
Undgå at pærerne kommer i kontakt
med olieprodukter som olie, benzin osv.
!
G290B01TB-GCT
Justering efter udskiftning forlygtesamlingen
Hvis der har været udført reparation på bilens forparti og forlygtehuset erudskiftet, skal forlygternes lysretning kontrolleres vha. en lysindstillingsskærm som vist påillustrationen. Tænd kontakten til forlyset (nærlys) "W" Afstand mellem midten af begge
forlygter : 1.100 mm "L" Afstand mellem forlygterne og muren,
som lyset måles på
: 3.000 mm.
L W
H
H
"P"
Lodret streg
30mm (1,18 in.)
Vandret streg
Afskærmningslinje
G290B01HR-1
Jordoverflade

5- 32 GENEREL VEDLIGEHOLDELSE

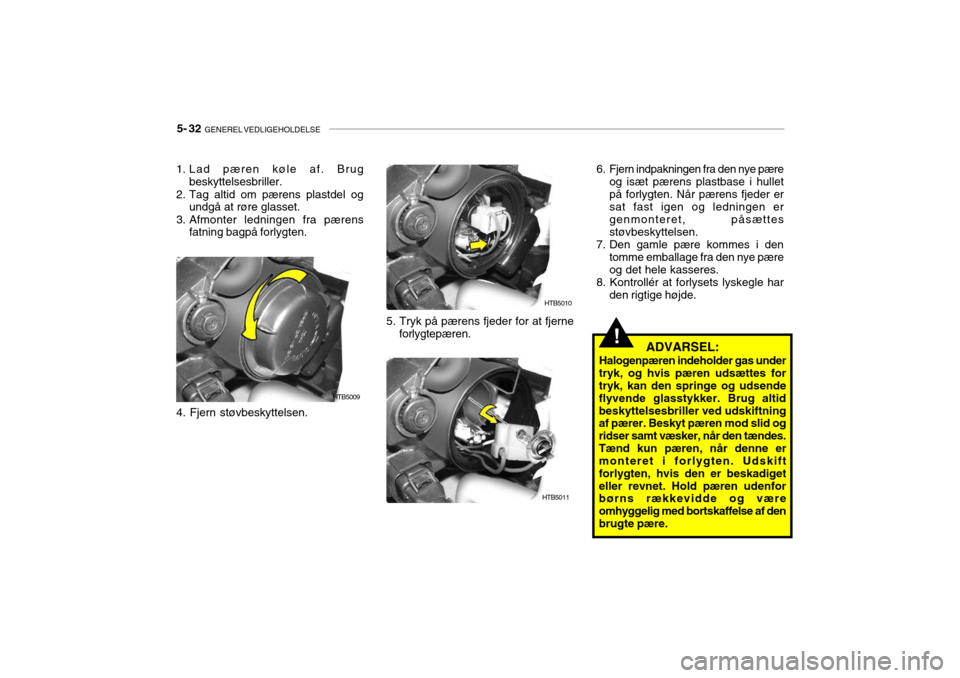

1. Lad pæren køle af. Brug
beskyttelsesbriller.
2. Tag altid om pærens plastdel og undgå at røre glasset.
3. Afmonter ledningen fra pærens fatning bagpå forlygten.
4. Fjern støvbeskyttelsen. 5. Tryk på pærens fjeder for at fjerne
forlygtepæren. 6. Fjern indpakningen fra den nye pære
og isæt pærens plastbase i hullet på forlygten. Når pærens fjeder er sat fast igen og ledningen er genmonteret, påsættesstøvbeskyttelsen.
7. Den gamle pære kommes i den
tomme emballage fra den nye pæreog det hele kasseres.
8. Kontrollér at forlysets lyskegle har den rigtige højde.
! ADVARSEL:
Halogenpæren indeholder gas under
tryk, og hvis pæren udsættes for tryk, kan den springe og udsende flyvende glasstykker. Brug altidbeskyttelsesbriller ved udskiftning af pærer. Beskyt pæren mod slid og ridser samt væsker, når den tændes.Tænd kun pæren, når denne er monteret i forlygten. Udskift forlygten, hvis den er beskadigeteller revnet. Hold pæren udenfor børns rækkevidde og være omhyggelig med bortskaffelse af denbrugte pære.
HTB5009
HTB5010
HTB5011

GENEREL VEDLIGEHOLDELSE 5- 33
G270B01TB-GCT
Forrest blinklys Positionslys
1. Afmontér ledningen fra pæren. 2. Isæt den nye pære. G270C01TB-GCT

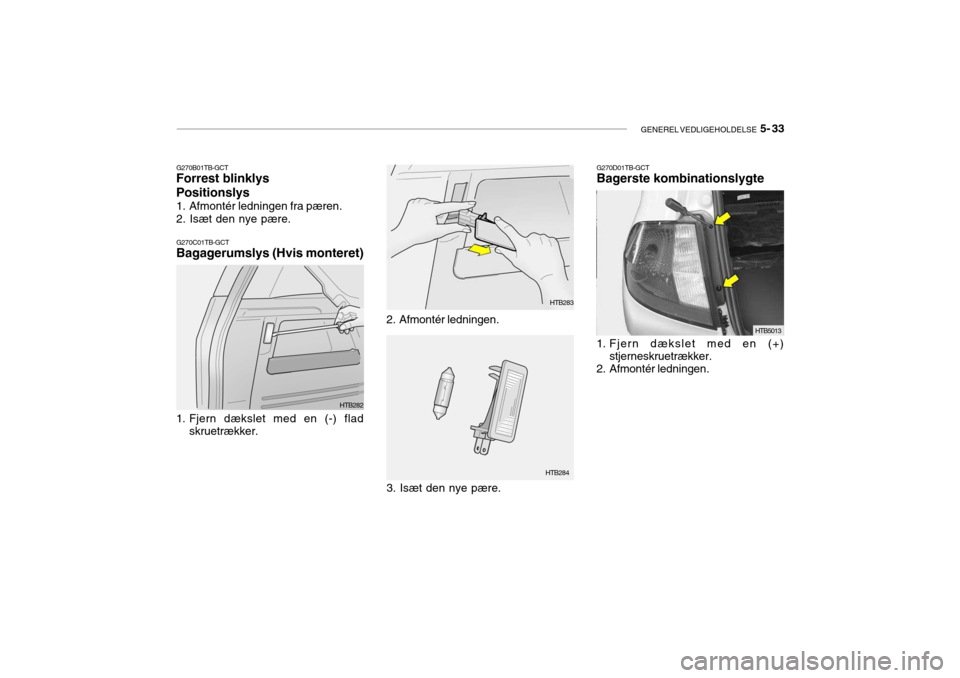

Bagagerumslys (Hvis monteret)
1. Fjern dækslet med en (-) flad
skruetrækker. G270D01TB-GCT Bagerste kombinationslygte
2. Afmontér ledningen. 3. Isæt den nye pære.
HTB282
HTB283
HTB284 1. Fjern dækslet med en (+)
stjerneskruetrækker.
2. Afmontér ledningen.
HTB5013

5- 34 GENEREL VEDLIGEHOLDELSE
G270E01A-GCT

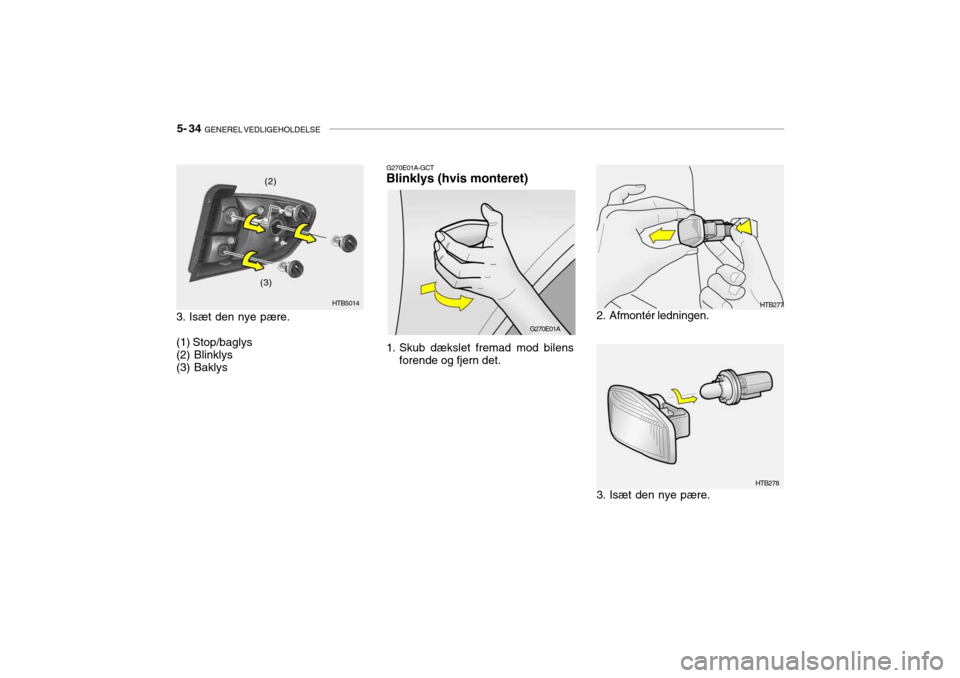

Blinklys (hvis monteret)
1. Skub dækslet fremad mod bilens forende og fjern det. 2. Afmontér ledningen.
3. Isæt den nye pære.
HTB5014
3. Isæt den nye pære. (1) Stop/baglys (2) Blinklys (3) Baklys (2)
(3)
G270E01A
HTB277
HTB278

GENEREL VEDLIGEHOLDELSE 5- 35
HTB273
HTB274
G270F01TB-GCT

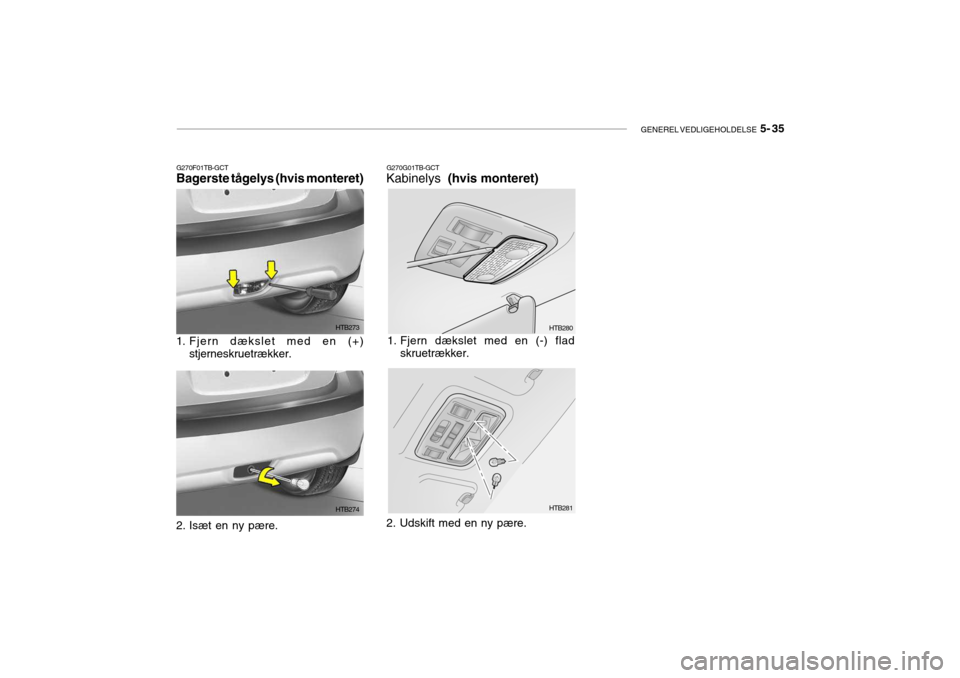

Bagerste tågelys (hvis monteret)
1. Fjern dækslet med en (+)
stjerneskruetrækker. G270G01TB-GCT
Kabinelys (hvis monteret)
1. Fjern dækslet med en (-) flad skruetrækker.
HTB280 HTB281
2. Isæt en ny pære. 2. Udskift med en ny pære.

5- 36 GENEREL VEDLIGEHOLDELSE
Pære med fatning
P43t
W2,1 x 9,5D W2,1 x 9,5D
S8,5/8,5BA 15s
PGJ 13
W2,1 x 9,5D
G280A02FC-GCT
Reservedelsnavn
Højtmonterede bremselygter Bagerste
kombinationslys
Bagerste tågelygter Bagagerumslys (hvis monteret) Nummerpladelys
Nr.
1 23 4 5 Nr.
6 7 8 9
10
Styrke
60/55
5
1010 21 27 5Pære med fatning
W2,1 x 9,5DBAU 15sBA 15d BA 15s
S8,5/8,5 BA 15s
W2,1 x 9,5DStyrke 16 21
21/5
165
21 5Reservedelsnavn
Forlys (Kort/Langt) Forreste positionslys Interiørlys Blinklys Forreste tågelys (Hvis monteret) Side blinklys (Hvis monteret) KortlæselampeInteriørlys
Bagerste Blinklys Stoplys/Baglygter Baklygter
G280A01TB

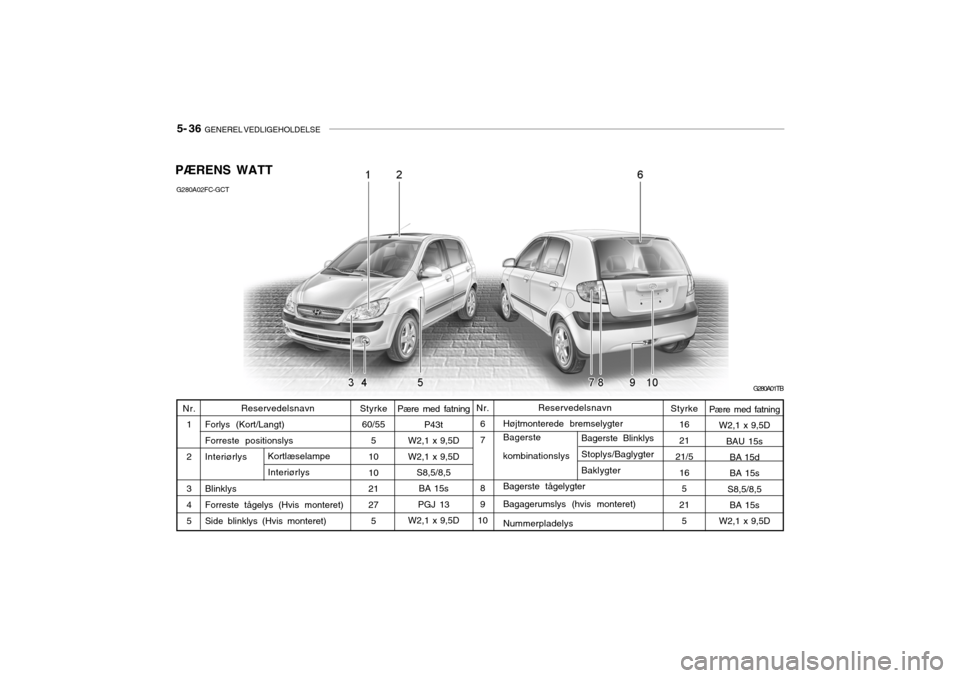

PÆRENS WATT

GENEREL VEDLIGEHOLDELSE 5- 37
G200C02TB-GCT
BESKRIVELSE AF SIKRINGSPANEL Motorrum (Benzinmotor)
G200C01TB
BEMÆRK: Det er ikke alle sikringspanelbeskrivelser i denne manual, der gælder for Deres bil. Den var korrekt på trykketidspunktet. Når De undersøger sikringsboksen i Deres bil, se venligst mærkaten i sikringsboksen.BESKYTTEDE KOMPONENTER
TÆNDINGSKONTAKT Tændingskontakt, startrelæBrændstofpumpe, generator, ECMKølerventilatorForlys, afisningsrelæABSCigartænderAutomatisk afbryder af brændstof ABS ABSBlæser, blæsermotorElruderElektronisk servostyringECMECMA/CON, brændstofpumpeDyseAirconditionerHornGenerator
SIKRINGSS-
TØRRELSE
30A30A30A30A50A10A25A15A10A20A40A30A30A50A10A20A10A15A10A10A
100A
BESKRIVELSE
IGN 2IGN 1ECURAD
BATT ABS
C/LIGHTER F/PUMPECU-B ABS1ABS2BLW
P/WDW EPS
ECU-1ECU-2 SNSR INJ
A/CON HORN BATT
