Hyundai Getz 2009 Betriebsanleitung (in German)

ELGENSCHAFTEN DES HYUNDAI 1- 41
!
Das SRS des Hyundai besteht aus Airbags, die sich unter den
Abdeckungen in der Mitte desLenkrades und über dem Handschuhfach auf der Beifahrerseite befinden. Ziel des SRS ist es, demFahrer und/oder Beifahrer im Falle
eines Frontalzusammenstoßes ab einer gewissen Stärke einenzusätzlichen Rückhaltzum Sicherheitsgurtsystem zu bieten. HINWEIS: Unbedingt die Informationen zum SRS auf der Rückseite der Sonnenblenden. WARNUNG:

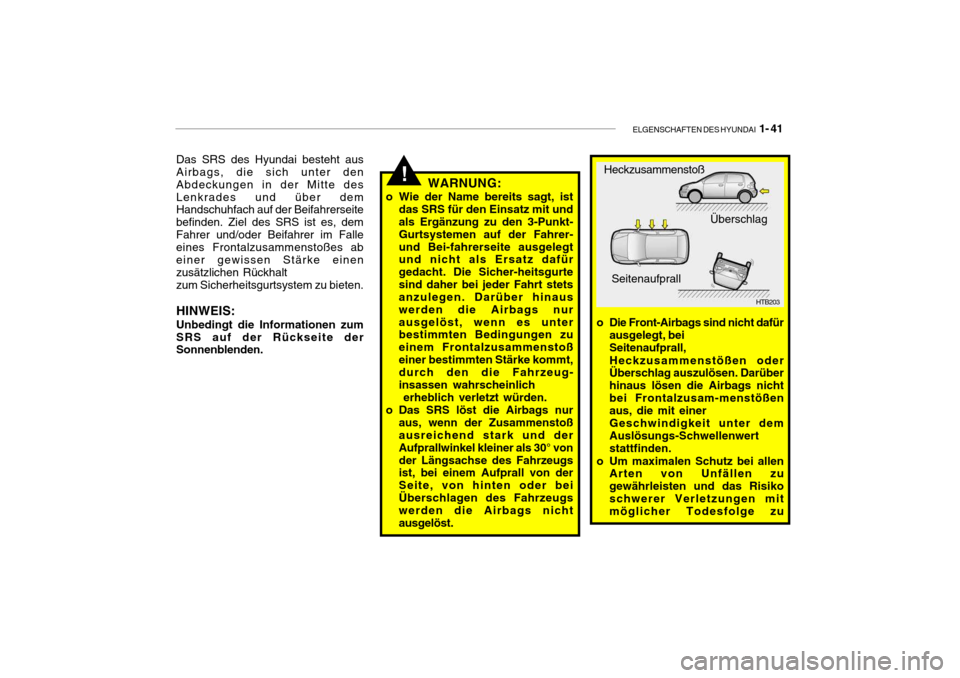

o Wie der Name bereits sagt, ist das SRS für den Einsatz mit undals Ergänzung zu den 3-Punkt-
Gurtsystemen auf der Fahrer-und Bei-fahrerseite ausgelegt und nicht als Ersatz dafür gedacht. Die Sicher-heitsgurtesind daher bei jeder Fahrt stets anzulegen. Darüber hinaus werden die Airbags nurausgelöst, wenn es unter bestimmten Bedingungen zu einem Frontalzusammenstoßeiner bestimmten Stärke kommt, durch den die Fahrzeug- insassen wahrscheinlich erheblich verletzt würden.
o Das SRS löst die Airbags nur aus, wenn der Zusammenstoß ausreichend stark und der Aufprallwinkel kleiner als 30° vonder Längsachse des Fahrzeugs ist, bei einem Aufprall von der Seite, von hinten oder beiÜberschlagen des Fahrzeugs werden die Airbags nicht ausgelöst. HTB203
Heckzusammenstoß
Seitenaufprall Überschlag
o Die Front-Airbags sind nicht dafür ausgelegt, beiSeitenaufprall, Heckzusammenstößen oder Überschlag auszulösen. Darüber hinaus lösen die Airbags nichtbei Frontalzusam-menstößen aus, die mit einer Geschwindigkeit unter dem Auslösungs-Schwellenwertstattfinden.
o Um maximalen Schutz bei allen Arten von Unfällen zugewährleisten und das Risikoschwerer Verletzungen mit möglicher Todesfolge zu

1- 42 ELGENSCHAFTEN DES HYUNDAI
B240B02L
Die SRS Servicewarnanzeige (SRI) auf der Instrumententafel blinkt etwa sechs Sekunden lang auf und geht aus, nachdem der Zündschlüssel auf "ON" gedreht oder nachdem der Motor
angelassen wurde.

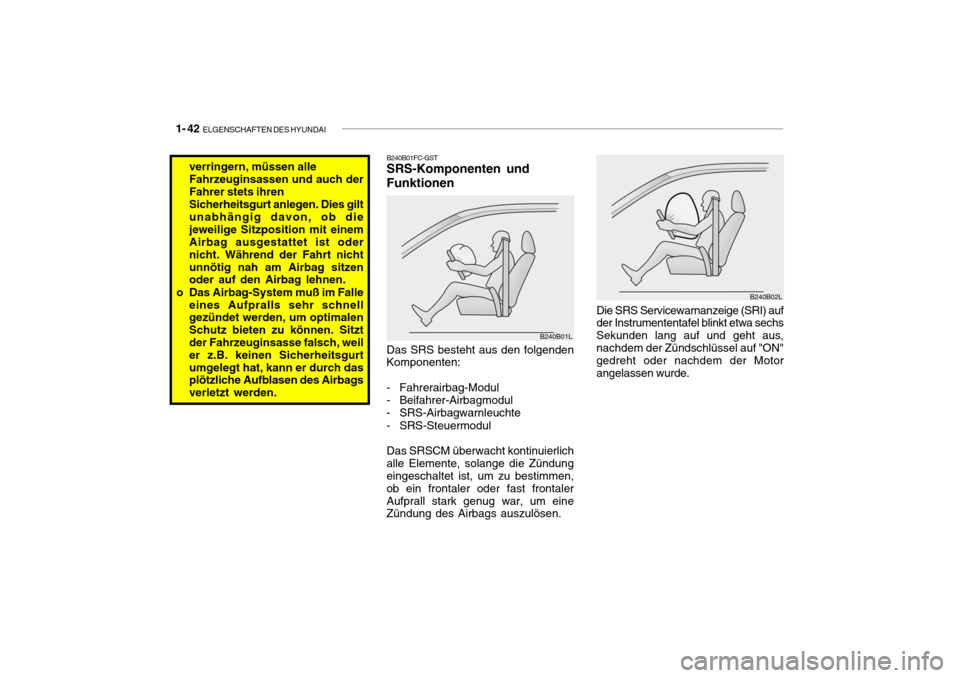

verringern, müssen alleFahrzeuginsassen und auch derFahrer stets ihrenSicherheitsgurt anlegen. Dies giltunabhängig davon, ob diejeweilige Sitzposition mit einem Airbag ausgestattet ist oder nicht. Während der Fahrt nichtunnötig nah am Airbag sitzen oder auf den Airbag lehnen.
o Das Airbag-System muß im Falle eines Aufpralls sehr schnellgezündet werden, um optimalen Schutz bieten zu können. Sitzt der Fahrzeuginsasse falsch, weil er z.B. keinen Sicherheitsgurtumgelegt hat, kann er durch das
plötzliche Aufblasen des Airbags verletzt werden. B240B01FC-GST SRS-Komponenten und Funktionen
Das SRS besteht aus den folgenden Komponenten:
- Fahrerairbag-Modul
- Beifahrer-Airbagmodul
- SRS-Airbagwarnleuchte
- SRS-Steuermodul Das SRSCM überwacht kontinuierlich alle Elemente, solange die Zündung eingeschaltet ist, um zu bestimmen, ob ein frontaler oder fast frontalerAufprall stark genug war, um eine Zündung des Airbags auszulösen.
B240B01L

ELGENSCHAFTEN DES HYUNDAI 1- 43
B240B03L
Die Airbag-Module befinden sich sowohl im Mittelpunkt des Lenkrades als auch im Armaturenbrett auf der Beifahrerseite oberhalb des Handschuhfachs. Wenn das SRSCMeinen ausreichend schweren frontalen Aufprall erkennt, löst es automatisch die Airbags aus.HTB204
Beim Entfalten trennen sich Reißnähte, die direkt in die Abdeckungeingebracht wurden, durch den Druck der Expansion des Airbags auf. Ein weiteres Öffnen der Abdeckungenermöglicht dann ein vollkommenes Aufblähen der Airbags. Ein vollständig aufgeblasener Airbag sowie ein korrekt angelegterSicherheitsgurt halten die Vorwärtsbewegung des Fahrers bzw. des Beifahrers bei einem Aufprall auf und reduzieren so das Risiko von Kopf- oder Brustverletzungen. Beifahrer-Airbag
B240B05L
!
VORSICHT:
Kein Zubehör (Getränkehalter, Kasse-ttenhalter, Aufkleber usw.)auf der Beifahrerkonsole über dem Handschuhfach bei Fahrzeugen mit Beifahrer-Airbag anbringen. SolcheGegenstände können bei Aktivierung des Beifahrer-Airbags zu gefährlichen Geschossenwerden. Nach dem Aufblähen beginnt der Airbag unverzüglich, sich zu entleeren, damit dem Fahrer nicht die Sicht nach vorneversperrt wird und er das Fahrzeug steuern kann.

1- 44 ELGENSCHAFTEN DES HYUNDAI
!sich während der Fahrt einschaltet, funktioniert das SRSnicht richtig.In diesem Fall das Fahrzeugunverzüglich von einem Hyundai-Vertragshändler überprüfen lassen.
o Bevor eine Sicherung ausgewechselt oder eineBatterieklemme abgeklemmt wird, den Zündschlüssel auf Position "LOCK" stellen undabziehen.Niemals die zum Airbag gehörenden Sicherungen herausnehmen oder auswechseln, wenn die Zündung eingeschaltet ist. Andernfalls leuchtet die SRS SRI auf.! VORSICHT:
Wenn ein Behälter mit Flüssig- Fahrzeugdeodorant im Autoangebracht werden soll, so darf er weder in der Nähe des Instrumentenblocks noch auf demSchutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrum-entenblock,Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf dieseBereiche gerät, die betroffenenTeile sofort mit Wasser abwaschen. WARNUNG:

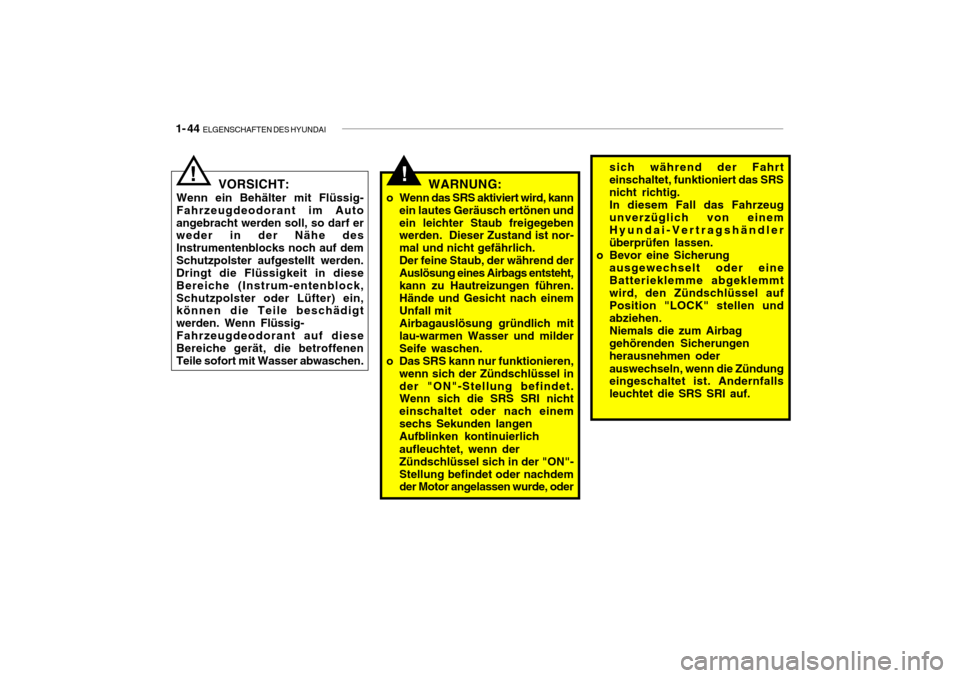

o Wenn das SRS aktiviert wird, kann ein lautes Geräusch ertönen undein leichter Staub freigegeben werden. Dieser Zustand ist nor- mal und nicht gefährlich.Der feine Staub, der während derAuslösung eines Airbags entsteht,kann zu Hautreizungen führen. Hände und Gesicht nach einem Unfall mit Airbagauslösung gründlich mit lau-warmen Wasser und milder Seife waschen.
o Das SRS kann nur funktionieren, wenn sich der Zündschlüssel inder "ON"-Stellung befindet. Wenn sich die SRS SRI nicht einschaltet oder nach einemsechs Sekunden langenAufblinken kontinuierlich aufleuchtet, wenn der Zündschlüssel sich in der "ON"-Stellung befindet oder nachdem der Motor angelassen wurde, oder

ELGENSCHAFTEN DES HYUNDAI 1- 45
!
VORSICHT:
o Wenn der EIN-/AUS-Schalter für den Beifahrer-Airbag nicht einwandfrei funktioniert, leuchtet die SRS-Warnanzeige in der Instrumententafel auf. Wenn die AUS-Anzeige des Beifahrer-Airbags nicht aufleuchtet, schaltet das SRSCM(SRS-Steuermodul den Beifahrer- Airbag wieder ein und der Beifahrer-Airbag zündet bei einemFrontalzusammenstoß auch dann, wenn der EIN-/AUS-Schalter des Beifahrer-Airbags auf Position"OFF" steht.
B240C01NF
B990A02TB-GST
EIN-/AUS-Schalter für Beifahrer-Airbag
B990A01TB
Der Beifahrer-Airbag kann mit dem EIN-/AUS-Schalter deaktiviert werden,wenn (1) ein Kindersitz auf dem Beifahrersitz angebracht werden soll, oder wenn der Beifahrersitz nichtbesetzt ist.Um die Sicherheit des Kindes zugewährleisten, muß der Beifahrer-Airbag deaktiviert werden, wenn ein nach hinten weisender Kindersitz im Ausnahmefall auf dem Beifahrersitzangebracht werden soll. (1)
!WARNUNG:
Der ON/OFF-Schalter für den vorderen Airbag kann auch miteinem schmalen stabilen Gegenstand gedreht werden. Prüfen Sie immer den Status des ON/OFF-Schalters für den vorderen Airbag und der OFF-Warnleuchte für den vorderen Beifahrerairbag.
Beifahrer-Airbag aus- und einschalten Zum Deaktivieren des Beifahrer-Airbags den Hauptschlüssel in den EIN-/AUS-Schalter für den Beifahrer-Airbag an der rechten Seite des Armaturenbretts stecken und auf die Position "OFF"drehen. Die AUS-Anzeige des Beifahrer-Airbags leuchtet auf und bleibt an, bis der Beifahrer-Airbagwieder eingeschaltet wird. Zum Einschalten des Beifahrer-Airbags den Hauptschlüssel in den EIN-/AUS- Schalter für den Beifahrer-Airbag stecken und auf die Position "ON" drehen. Die AUS-Anzeige des Beifahrer-Airbags geht aus.

1- 46 ELGENSCHAFTEN DES HYUNDAI

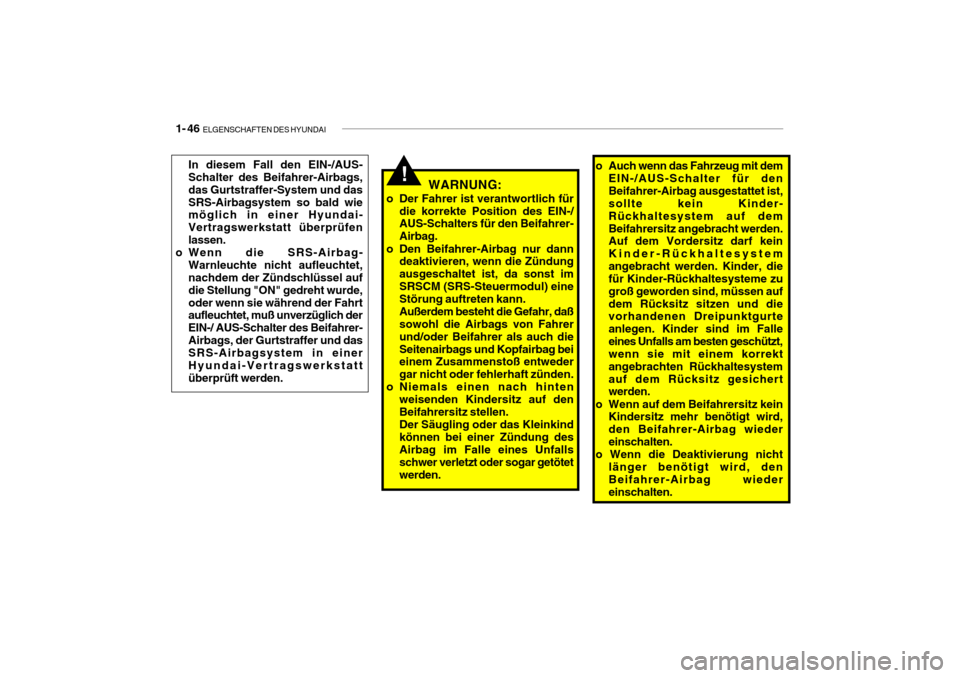

!WARNUNG:
o Der Fahrer ist verantwortlich für die korrekte Position des EIN-/ AUS-Schalters für den Beifahrer- Airbag.
o Den Beifahrer-Airbag nur dann deaktivieren, wenn die Zündungausgeschaltet ist, da sonst imSRSCM (SRS-Steuermodul) eine Störung auftreten kann. Außerdem besteht die Gefahr, daß sowohl die Airbags von Fahrer und/oder Beifahrer als auch dieSeitenairbags und Kopfairbag bei einem Zusammenstoß entweder gar nicht oder fehlerhaft zünden.
o Niemals einen nach hinten weisenden Kindersitz auf denBeifahrersitz stellen.Der Säugling oder das Kleinkindkönnen bei einer Zündung desAirbag im Falle eines Unfalls schwer verletzt oder sogar getötet werden.
In diesem Fall den EIN-/AUS- Schalter des Beifahrer-Airbags, das Gurtstraffer-System und dasSRS-Airbagsystem so bald wie möglich in einer Hyundai- Vertragswerkstatt überprüfenlassen.
o Wenn die SRS-Airbag-
Warnleuchte nicht aufleuchtet, nachdem der Zündschlüssel auf die Stellung "ON" gedreht wurde,oder wenn sie während der Fahrt aufleuchtet, muß unverzüglich der EIN-/ AUS-Schalter des Beifahrer-Airbags, der Gurtstraffer und das SRS-Airbagsystem in einer Hyundai-Vertragswerkstattüberprüft werden.
o Auch wenn das Fahrzeug mit dem EIN-/AUS-Schalter für den Beifahrer-Airbag ausgestattet ist, sollte kein Kinder- Rückhaltesystem auf demBeifahrersitz angebracht werden. Auf dem Vordersitz darf kein Kinder-Rückhaltesystemangebracht werden. Kinder, die für Kinder-Rückhaltesysteme zu groß geworden sind, müssen aufdem Rücksitz sitzen und die vorhandenen Dreipunktgurte anlegen. Kinder sind im Falleeines Unfalls am besten geschützt, wenn sie mit einem korrekt angebrachten Rückhaltesystemauf dem Rücksitz gesichert werden.
o Wenn auf dem Beifahrersitz kein Kindersitz mehr benötigt wird, den Beifahrer-Airbag wiedereinschalten.
o Wenn die Deaktivierung nicht länger benötigt wird, denBeifahrer-Airbag wieder einschalten.

ELGENSCHAFTEN DES HYUNDAI 1- 47
!

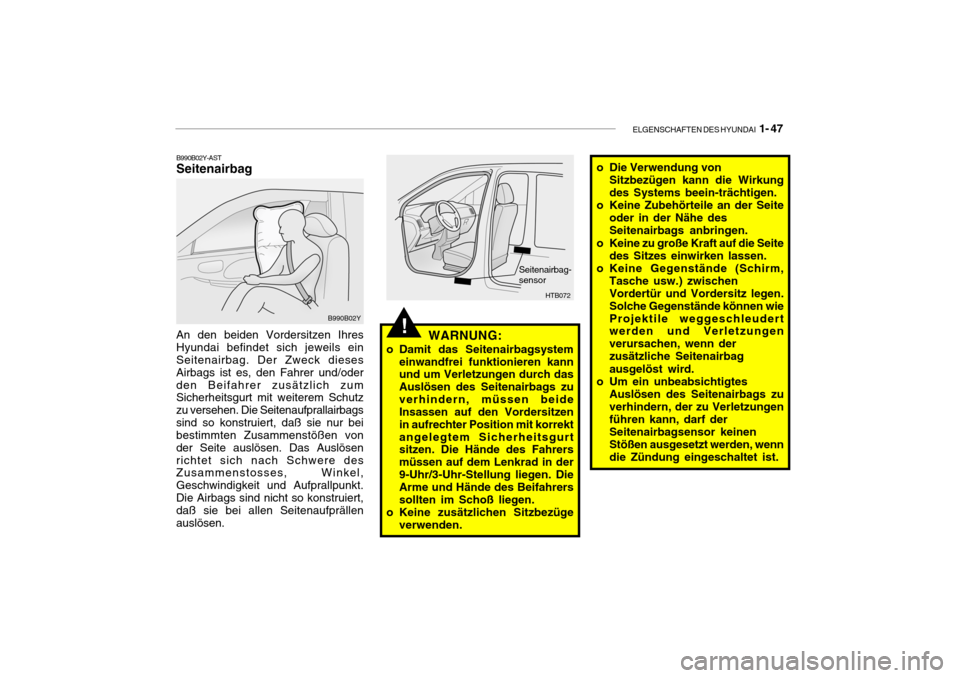

B990B02Y-AST Seitenairbag
An den beiden Vordersitzen Ihres Hyundai befindet sich jeweils ein Seitenairbag. Der Zweck dieses Airbags ist es, den Fahrer und/oderden Beifahrer zusätzlich zum Sicherheitsgurt mit weiterem Schutz zu versehen. Die Seitenaufprallairbagssind so konstruiert, daß sie nur bei bestimmten Zusammenstößen von der Seite auslösen. Das Auslösenrichtet sich nach Schwere des Zusammenstosses, Winkel, Geschwindigkeit und Aufprallpunkt.Die Airbags sind nicht so konstruiert, daß sie bei allen Seitenaufprällen auslösen. WARNUNG:
o Damit das Seitenairbagsystem einwandfrei funktionieren kann und um Verletzungen durch das Auslösen des Seitenairbags zuverhindern, müssen beide Insassen auf den Vordersitzen in aufrechter Position mit korrektangelegtem Sicherheitsgurt sitzen. Die Hände des Fahrers müssen auf dem Lenkrad in der9-Uhr/3-Uhr-Stellung liegen. Die Arme und Hände des Beifahrers sollten im Schoß liegen.
o Keine zusätzlichen Sitzbezüge verwenden.
B990B02Y
HTB072
Seitenairbag- sensor o Die Verwendung von
Sitzbezügen kann die Wirkung des Systems beein-trächtigen.
o Keine Zubehörteile an der Seite oder in der Nähe desSeitenairbags anbringen.
o Keine zu große Kraft auf die Seite des Sitzes einwirken lassen.
o Keine Gegenstände (Schirm,
Tasche usw.) zwischenVordertür und Vordersitz legen.
Solche Gegenstände können wieProjektile weggeschleudert werden und Verletzungen verursachen, wenn derzusätzliche Seitenairbag ausgelöst wird.
o Um ein unbeabsichtigtes
Auslösen des Seitenairbags zu verhindern, der zu Verletzungen führen kann, darf der Seitenairbagsensor keinen Stößen ausgesetzt werden, wenndie Zündung eingeschaltet ist.

1- 48 ELGENSCHAFTEN DES HYUNDAI
!

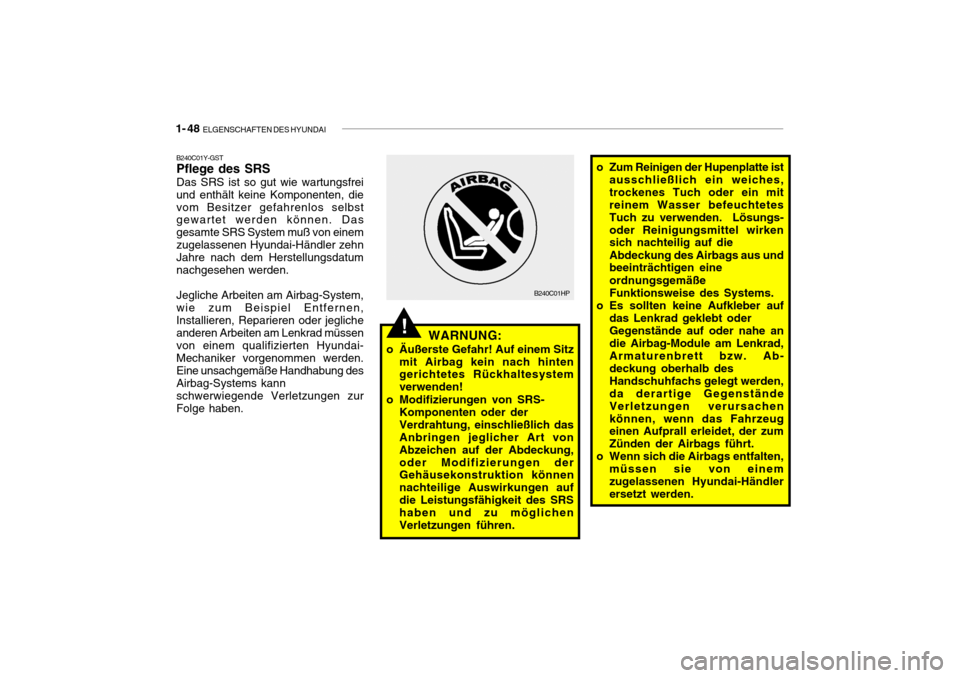

o Zum Reinigen der Hupenplatte ist
ausschließlich ein weiches, trockenes Tuch oder ein mit reinem Wasser befeuchtetes Tuch zu verwenden. Lösungs-oder Reinigungsmittel wirken sich nachteilig auf die
Abdeckung des Airbags aus und beeinträchtigen eine ordnungsgemäße Funktionsweise des Systems.
o Es sollten keine Aufkleber auf das Lenkrad geklebt oderGegenstände auf oder nahe andie Airbag-Module am Lenkrad, Armaturenbrett bzw. Ab- deckung oberhalb des Handschuhfachs gelegt werden, da derartige Gegenstände Verletzungen verursachenkönnen, wenn das Fahrzeug einen Aufprall erleidet, der zum Zünden der Airbags führt.
o Wenn sich die Airbags entfalten,
müssen sie von einemzugelassenen Hyundai-Händler ersetzt werden.
B240C01Y-GSTPflege des SRS Das SRS ist so gut wie wartungsfrei und enthält keine Komponenten, dievom Besitzer gefahrenlos selbst gewartet werden können. Das gesamte SRS System muß von einemzugelassenen Hyundai-Händler zehn Jahre nach dem Herstellungsdatum nachgesehen werden. Jegliche Arbeiten am Airbag-System, wie zum Beispiel Entfernen, Installieren, Reparieren oder jegliche anderen Arbeiten am Lenkrad müssen von einem qualifizierten Hyundai- Mechaniker vorgenommen werden. Eine unsachgemäße Handhabung desAirbag-Systems kannschwerwiegende Verletzungen zurFolge haben.
B240C01HP
WARNUNG:
o Äußerste Gefahr! Auf einem Sitz mit Airbag kein nach hinten gerichtetes Rückhaltesystem verwenden!
o Modifizierungen von SRS- Komponenten oder der Verdrahtung, einschließlich das Anbringen jeglicher Art von Abzeichen auf der Abdeckung,oder Modifizierungen der Gehäusekonstruktion können nachteilige Auswirkungen aufdie Leistungsfähigkeit des SRS haben und zu möglichen Verletzungen führen.

ELGENSCHAFTEN DES HYUNDAI 1- 49

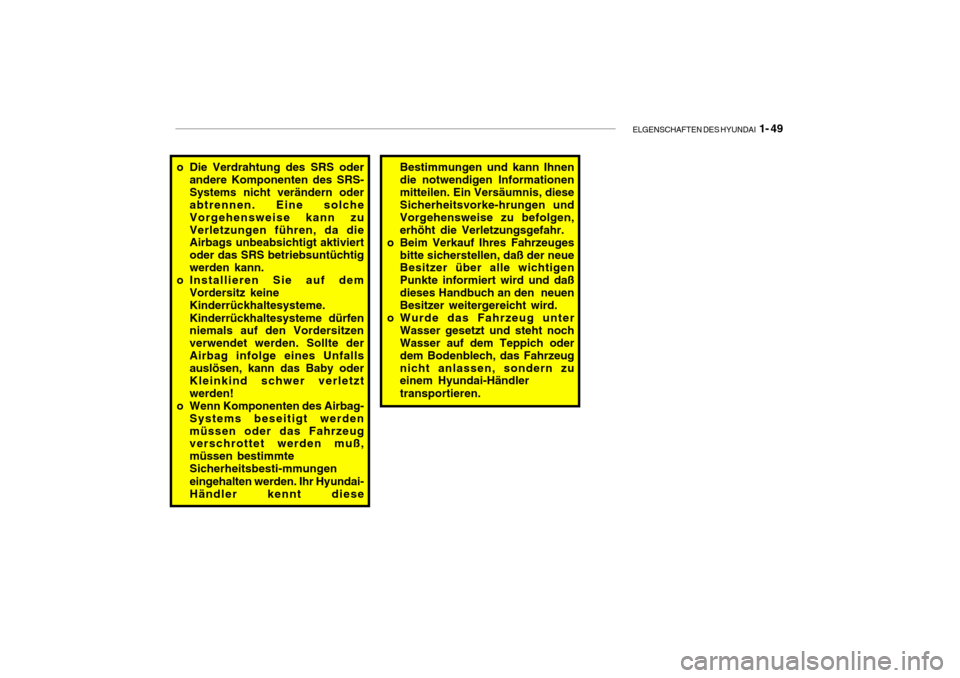

o Die Verdrahtung des SRS oder
andere Komponenten des SRS- Systems nicht verändern oder abtrennen. Eine solche Vorgehensweise kann zuVerletzungen führen, da die Airbags unbeabsichtigt aktiviert oder das SRS betriebsuntüchtigwerden kann.
o Installieren Sie auf dem Vordersitz keineKinderrückhaltesysteme. Kinderrückhaltesysteme dürfen niemals auf den Vordersitzen verwendet werden. Sollte derAirbag infolge eines Unfalls auslösen, kann das Baby oder Kleinkind schwer verletztwerden!
o Wenn Komponenten des Airbag- Systems beseitigt werdenmüssen oder das Fahrzeug verschrottet werden muß, müssen bestimmteSicherheitsbesti-mmungen eingehalten werden. Ihr Hyundai- Händler kennt diese Bestimmungen und kann Ihnendie notwendigen Informationenmitteilen. Ein Versäumnis, diese Sicherheitsvorke-hrungen und Vorgehensweise zu befolgen,erhöht die Verletzungsgefahr.
o Beim Verkauf Ihres Fahrzeuges bitte sicherstellen, daß der neue Besitzer über alle wichtigen Punkte informiert wird und daßdieses Handbuch an den neuen Besitzer weitergereicht wird.
o Wurde das Fahrzeug unter Wasser gesetzt und steht nochWasser auf dem Teppich oder dem Bodenblech, das Fahrzeugnicht anlassen, sondern zu einem Hyundai-Händler transportieren.

1- 50 ELGENSCHAFTEN DES HYUNDAI

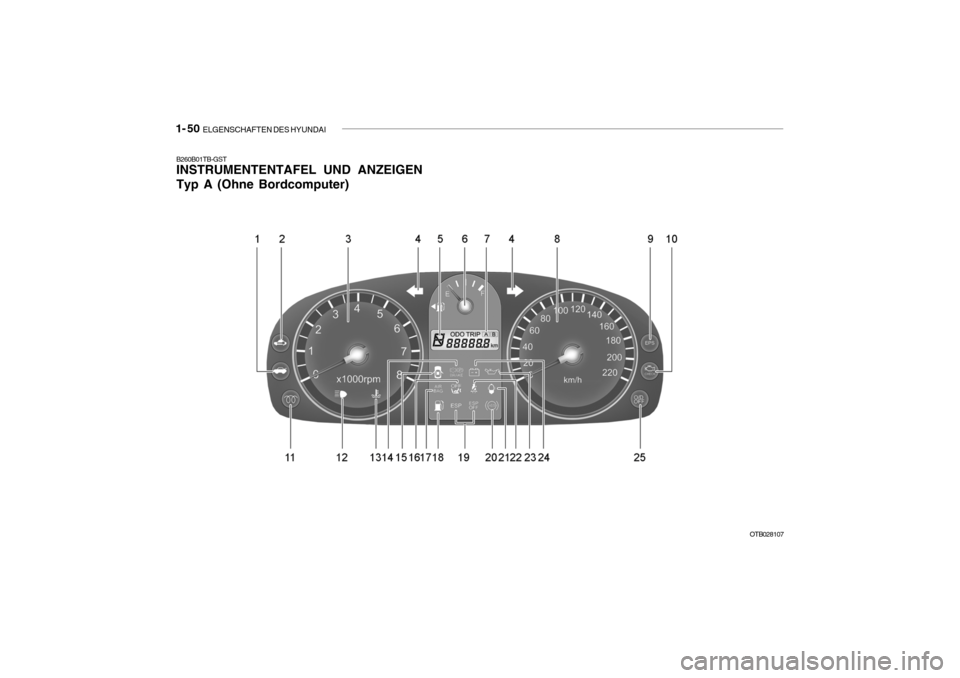

B260B01TB-GST INSTRUMENTENTAFEL UND ANZEIGEN Typ A (Ohne Bordcomputer)
OTB028107
