Hyundai Getz 2011 Manual del propietario (in Spanish)

1- 42
COMPONENTES DE SU HYUNDAI
!
Debe, por lo tanto, dirigirse lo
antes posible a su servicio
Hyundai autorizado y pedir que
se lo revisen.
o Antes de sustituir cualquier fus-
ible, desconecte un terminal de
la batería, gire la llave de
contacto a la posición de "LOCK"
(bloqueo) y extraiga la llave de
su cerradura. Nunca desmonte o
sustituya el (los) fusible(s)
relacionados con el Airbag
cuando la llave de contacto está
en la posición "ON" (activada).
Si fallara en cumplir con este
aviso, podría explotar el Airbag
y/o se encendería la luz de aviso
de avería del SRS (Airbag). Después del inflado por completo, el
Airbag comienza inmediatamente a
desinflarse permitiendo al conductor
obtener una mayor visibilidad y la
posibilidad de conducir el vehículo.
ADVERTENCIA:
o Cuando se activa el SRS, puede
que se produzca un ruido fuerte
y se desprenda un poco de
polvo. Estas condiciones son
normales y no son peligrosas.
Sin embargo, el polvo que se
desprende durante el despliegue
de la bolsa de aire puede
producir irritación en la piel.
Asegúrese de lavarse bien las
manos y la cara con agua tibia y
un jabón suave después de que
haya sufrido un accidente en el
cual se haya desplegado el
Airbag.
o El SRS sólo puede funcionar
cuando la llave de contacto está
en la posición "ON". Si el SRI
no se enciende, o parpadea por
más de 6 segundos después de
que se ha colocado la llave de
encendido en la posición "ON",
o después de haber arrancado el
motor, o se enciende mientras
se está conduciendo, esto quiere
decir que no está funcionando
correctamente.
PRECAUCIÓN:
Cuando se instale el recipiente de
líquido refrescante del aire en el
interior del vehículo, no situarlo
próximo al tablero de instrumentos
ni a la cubierta protectora contra
golpes del tablero delantero. Si se
produce cualquier fuga del
enfriador de aire en esas zonas
(tablero de instrumentos, cubierta
protectora o ventilador) pudiera
deteriorar estos componentes. Si
se vierte líquido del enfriador del
aire sobre estas zonas, lavarlo con
agua inmediatamente.
!

COMPONENTES DE SU HYUNDAI
1- 43

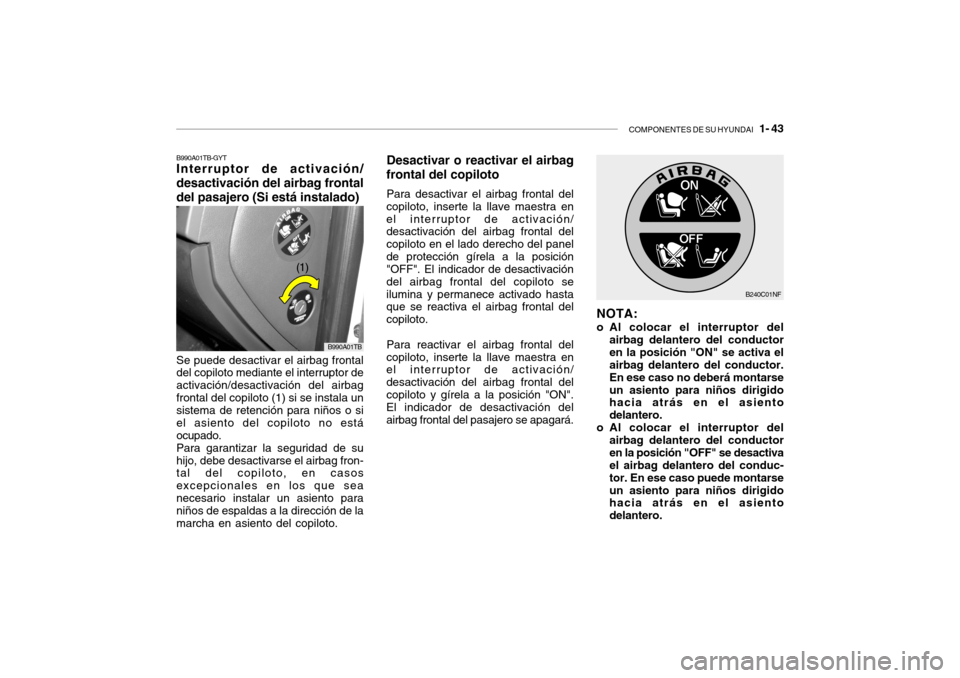

B990A01TB-GYTInterruptor de activación/
desactivación del airbag frontal
del pasajero (Si está instalado)
B990A01TB
Se puede desactivar el airbag frontal
del copiloto mediante el interruptor de
activación/desactivación del airbag
frontal del copiloto (1) si se instala un
sistema de retención para niños o si
el asiento del copiloto no está
ocupado.
Para garantizar la seguridad de su
hijo, debe desactivarse el airbag fron-
tal del copiloto, en casos
excepcionales en los que sea
necesario instalar un asiento para
niños de espaldas a la dirección de la
marcha en asiento del copiloto.
Desactivar o reactivar el airbag
frontal del copilotoPara desactivar el airbag frontal del
copiloto, inserte la llave maestra en
el interruptor de activación/
desactivación del airbag frontal del
copiloto en el lado derecho del panel
de protección gírela a la posición
"OFF". El indicador de desactivación
del airbag frontal del copiloto se
ilumina y permanece activado hasta
que se reactiva el airbag frontal del
copiloto.
Para reactivar el airbag frontal del
copiloto, inserte la llave maestra en
el interruptor de activación/
desactivación del airbag frontal del
copiloto y gírela a la posición "ON".
El indicador de desactivación del
airbag frontal del pasajero se apagará. (1)
B240C01NF
NOTA:o Al colocar el interruptor del
airbag delantero del conductor
en la posición "ON" se activa el
airbag delantero del conductor.
En ese caso no deberá montarse
un asiento para niños dirigido
hacia atrás en el asiento
delantero.
o Al colocar el interruptor del
airbag delantero del conductor
en la posición "OFF" se desactiva
el airbag delantero del conduc-
tor. En ese caso puede montarse
un asiento para niños dirigido
hacia atrás en el asiento
delantero.

1- 44
COMPONENTES DE SU HYUNDAI
!
ADVERTENCIA:
o El conductor es responsable de
asegurarse de que la posición
del interruptor de activación/
desactivación del airbag frontal
del copiloto es la correcta.
o Desactive el airbag frontal del
copiloto sólo cuando el
interruptor de encendido esté
apagado, de lo contrario puede
producirse un fallo en el SRSCM
(Módulo de control SRS). Existe
el peligro de que el airbag fron-
tal o lateral del conductor o del
pasajero no se activen o se
activen incorrectamente durante
una colisión.
o No instale un asiento para niños
de espaldas a la dirección de la
marcha en el asiento delantero.
El niño puede sufrir lesiones
graves o incluso la muerte en
caso de activarse el airbag
debido a un accidente. o Si el testigo de advertencia del
airbag SRS no se ilumina cuando
se gira la llave de encendido a la
posición "ON", o si se ilumina
mientras se está conduciendo el
vehículo, haga revisar lo antes
posible el interruptor de
activación/desactivación del
airbag frontal del copiloto, el
pretensor del cinturón de
seguridad y el sistema de airbag
SRS por un distribuidor oficial
Hyundai.
!
PRECAUCIÓN:
o Si el interruptor de activación/
desactivación del airbag frontal
del copiloto no funciona
correctamente, el testigo de
advertencia del SRS ilumina en
el panel de mandos. El indicador
de desactivación del airbag fron-
tal del copiloto no se ilumina, el
SRSCM (Módulo de control del
SRS) reactiva el airbag frontal
del copiloto y el airbag se infla
en caso de impacto frontal
aunque el interruptor de
activación/desactivación del
copiloto esté en la posición
"OFF".
Si esto ocurre, haga revisar lo
antes posible el interruptor de
activación/desactivación del
airbag frontal del copiloto, el
sistema de pretensores de los
cinturones de seguridad y el
sistema de airbag SRS por un
distribuidor oficial Hyundai.

COMPONENTES DE SU HYUNDAI
1- 45

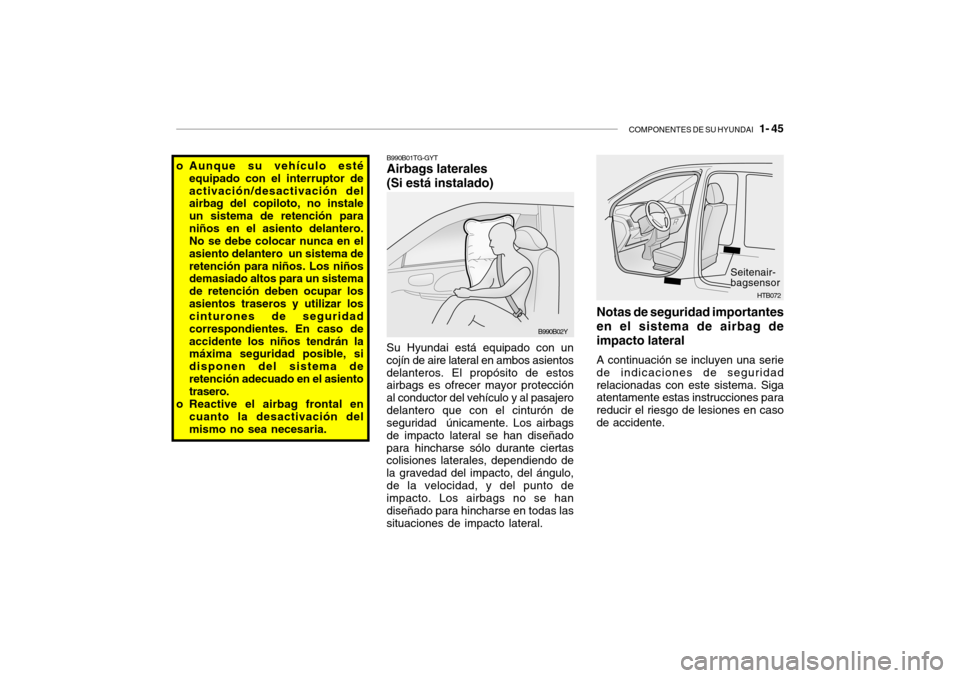

B990B01TG-GYTAirbags laterales
(Si está instalado)Su Hyundai está equipado con un
cojín de aire lateral en ambos asientos
delanteros. El propósito de estos
airbags es ofrecer mayor protección
al conductor del vehículo y al pasajero
delantero que con el cinturón de
seguridad únicamente. Los airbags
de impacto lateral se han diseñado
para hincharse sólo durante ciertas
colisiones laterales, dependiendo de
la gravedad del impacto, del ángulo,
de la velocidad, y del punto de
impacto. Los airbags no se han
diseñado para hincharse en todas las
situaciones de impacto lateral.
B990B02Y
HTB072
Seitenair-
bagsensor
o Aunque su vehículo esté
equipado con el interruptor de
activación/desactivación del
airbag del copiloto, no instale
un sistema de retención para
niños en el asiento delantero.
No se debe colocar nunca en el
asiento delantero un sistema de
retención para niños. Los niños
demasiado altos para un sistema
de retención deben ocupar los
asientos traseros y utilizar los
cinturones de seguridad
correspondientes. En caso de
accidente los niños tendrán la
máxima seguridad posible, si
disponen del sistema de
retención adecuado en el asiento
trasero.
o Reactive el airbag frontal en
cuanto la desactivación del
mismo no sea necesaria.
Notas de seguridad importantes
en el sistema de airbag de
impacto lateralA continuación se incluyen una serie
de indicaciones de seguridad
relacionadas con este sistema. Siga
atentamente estas instrucciones para
reducir el riesgo de lesiones en caso
de accidente.

1- 46
COMPONENTES DE SU HYUNDAI
!

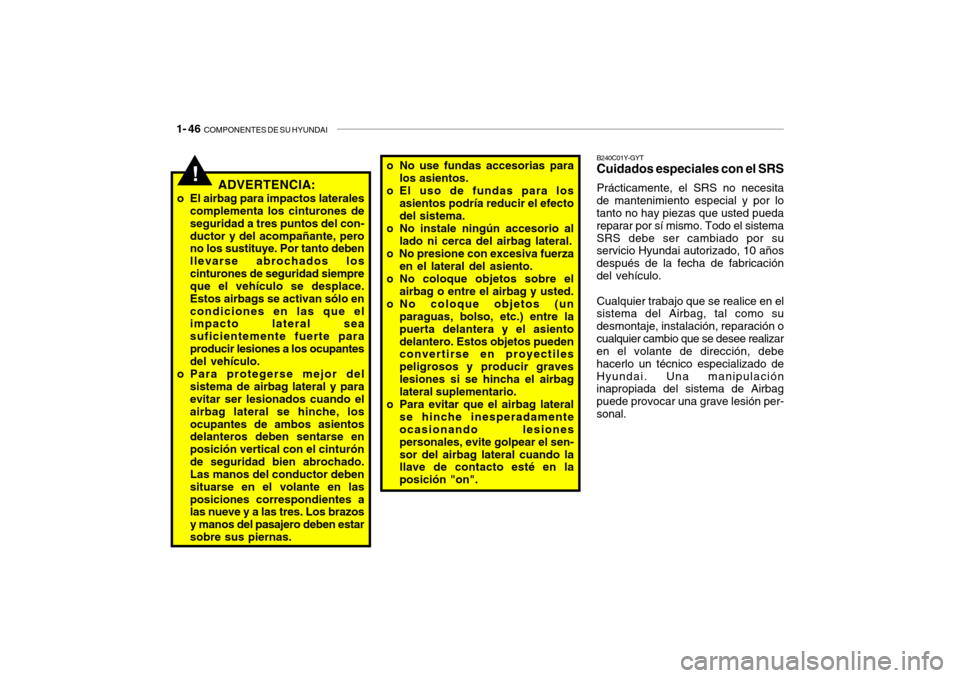

ADVERTENCIA:
o El airbag para impactos laterales
complementa los cinturones de
seguridad a tres puntos del con-
ductor y del acompañante, pero
no los sustituye. Por tanto deben
llevarse abrochados los
cinturones de seguridad siempre
que el vehículo se desplace.
Estos airbags se activan sólo en
condiciones en las que el
impacto lateral sea
suficientemente fuerte para
producir lesiones a los ocupantes
del vehículo.
o Para protegerse mejor del
sistema de airbag lateral y para
evitar ser lesionados cuando el
airbag lateral se hinche, los
ocupantes de ambos asientos
delanteros deben sentarse en
posición vertical con el cinturón
de seguridad bien abrochado.
Las manos del conductor deben
situarse en el volante en las
posiciones correspondientes a
las nueve y a las tres. Los brazos
y manos del pasajero deben estar
sobre sus piernas.o No use fundas accesorias para
los asientos.
o El uso de fundas para los
asientos podría reducir el efecto
del sistema.
o No instale ningún accesorio al
lado ni cerca del airbag lateral.
o No presione con excesiva fuerza
en el lateral del asiento.
o No coloque objetos sobre el
airbag o entre el airbag y usted.
o No coloque objetos (un
paraguas, bolso, etc.) entre la
puerta delantera y el asiento
delantero. Estos objetos pueden
convertirse en proyectiles
peligrosos y producir graves
lesiones si se hincha el airbag
lateral suplementario.
o Para evitar que el airbag lateral
se hinche inesperadamente
ocasionando lesiones
personales, evite golpear el sen-
sor del airbag lateral cuando la
llave de contacto esté en la
posición "on".
B240C01Y-GYTCuidados especiales con el SRSPrácticamente, el SRS no necesita
de mantenimiento especial y por lo
tanto no hay piezas que usted pueda
reparar por sí mismo. Todo el sistema
SRS debe ser cambiado por su
servicio Hyundai autorizado, 10 años
después de la fecha de fabricación
del vehículo.
Cualquier trabajo que se realice en el
sistema del Airbag, tal como su
desmontaje, instalación, reparación o
cualquier cambio que se desee realizar
en el volante de dirección, debe
hacerlo un técnico especializado de
Hyundai. Una manipulación
inapropiada del sistema de Airbag
puede provocar una grave lesión per-
sonal.

COMPONENTES DE SU HYUNDAI
1- 47

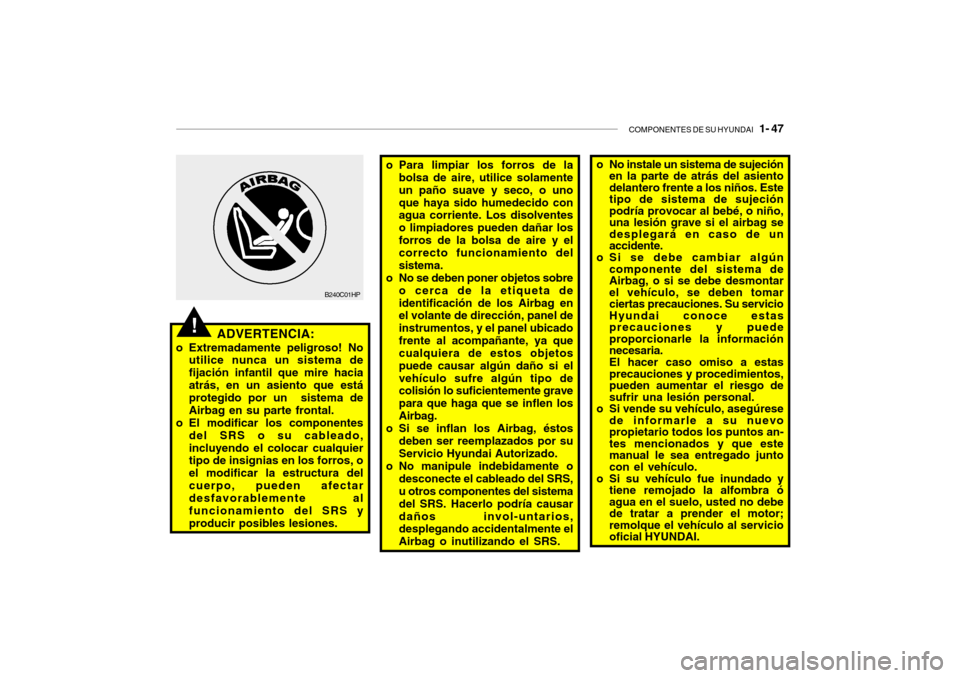

o No instale un sistema de sujeción
en la parte de atrás del asiento
delantero frente a los niños. Este
tipo de sistema de sujeción
podría provocar al bebé, o niño,
una lesión grave si el airbag se
desplegará en caso de un
accidente.
o Si se debe cambiar algún
componente del sistema de
Airbag, o si se debe desmontar
el vehículo, se deben tomar
ciertas precauciones. Su servicio
Hyundai conoce estas
precauciones y puede
proporcionarle la información
necesaria.
El hacer caso omiso a estas
precauciones y procedimientos,
pueden aumentar el riesgo de
sufrir una lesión personal.
o Si vende su vehículo, asegúrese
de informarle a su nuevo
propietario todos los puntos an-
tes mencionados y que este
manual le sea entregado junto
con el vehículo.
o Si su vehículo fue inundado y
tiene remojado la alfombra ó
agua en el suelo, usted no debe
de tratar a prender el motor;
remolque el vehículo al servicio
oficial HYUNDAI.
!
o Para limpiar los forros de la
bolsa de aire, utilice solamente
un paño suave y seco, o uno
que haya sido humedecido con
agua corriente. Los disolventes
o limpiadores pueden dañar los
forros de la bolsa de aire y el
correcto funcionamiento del
sistema.
o No se deben poner objetos sobre
o cerca de la etiqueta de
identificación de los Airbag en
el volante de dirección, panel de
instrumentos, y el panel ubicado
frente al acompañante, ya que
cualquiera de estos objetos
puede causar algún daño si el
vehículo sufre algún tipo de
colisión lo suficientemente grave
para que haga que se inflen los
Airbag.
o Si se inflan los Airbag, éstos
deben ser reemplazados por su
Servicio Hyundai Autorizado.
o No manipule indebidamente o
desconecte el cableado del SRS,
u otros componentes del sistema
del SRS. Hacerlo podría causar
daños invol-untarios,
desplegando accidentalmente el
Airbag o inutilizando el SRS.
ADVERTENCIA:
o Extremadamente peligroso! No
utilice nunca un sistema de
fijación infantil que mire hacia
atrás, en un asiento que está
protegido por un sistema de
Airbag en su parte frontal.
o El modificar los componentes
del SRS o su cableado,
incluyendo el colocar cualquier
tipo de insignias en los forros, o
el modificar la estructura del
cuerpo, pueden afectar
desfavorablemente al
funcionamiento del SRS y
producir posibles lesiones.
B240C01HP

1- 48
COMPONENTES DE SU HYUNDAI
B260A01TB-1 B260A01TB-GHT

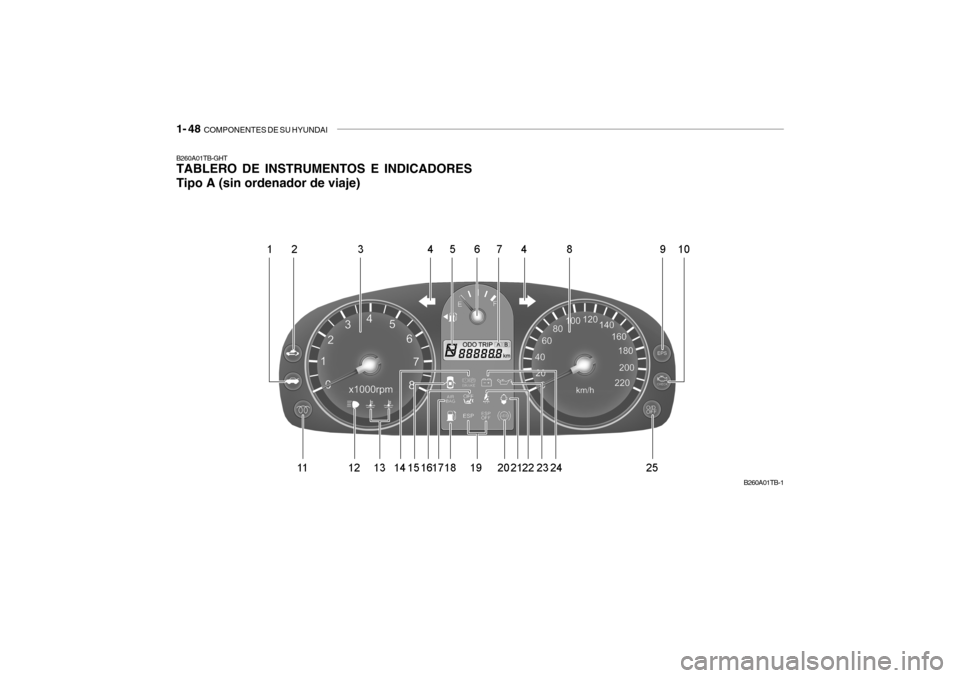

TABLERO DE INSTRUMENTOS E INDICADORES
Tipo A (sin ordenador de viaje)

COMPONENTES DE SU HYUNDAI
1- 49
1. Testigo de advertencia de puerta trasera
2. Indicador señalizador del inmovilizador
3. Tacómetro (cuentarevoluciones)
4. Indicador de intermitentes de giro
5. Luz indicadora de la posición de la palanca de
cambios de la transmisión automática
(Si está instalado)
6. Indicador de combustible
7. Cuentakilómetros total/Cuentakilómetros parcial
8. Velocímetro
9. Testigo de advertencia del sistema de dirección
asistida eléctrica (EPS) (Si está instalado)
10. Indicador de avería
11. Lámpara indicadora del precalentador diesel
(Sólo en vehículos Diesel)
12. Indicador luminoso de alumbrado largo de carretera
13. Indicador de la temperatura del refrigerante del motor14. Luz de aviso de frenco estacionamiento/nivel de
líquido bajo
15. Luz de aviso de puerta abierta
16. Interruptor de desactivación del airbag frontal del
pasajero (Si está instalado)
17. Luz de aviso de SRS (airbag)
18. Luz de aviso de nivel bajo de combustible
19. Testigo indicador del programa de estacibilidad
electrónico (Si está instalado)
20. Luz de aviso del ABS (Si está insta-lado)
(Sistema anti-bloqueo de frenos)
21. Lámpara de aviso del filtro de combustible
(Sólo en vehículos Diesel)
22. Luz de aviso del cinturón de seguridad
23. Luz de aviso de presión de aceite
24. Luz de aviso de carga de la batería
25.Luz indicadora de super-marcha(Over-drive)
desconectada

1- 50
COMPONENTES DE SU HYUNDAI

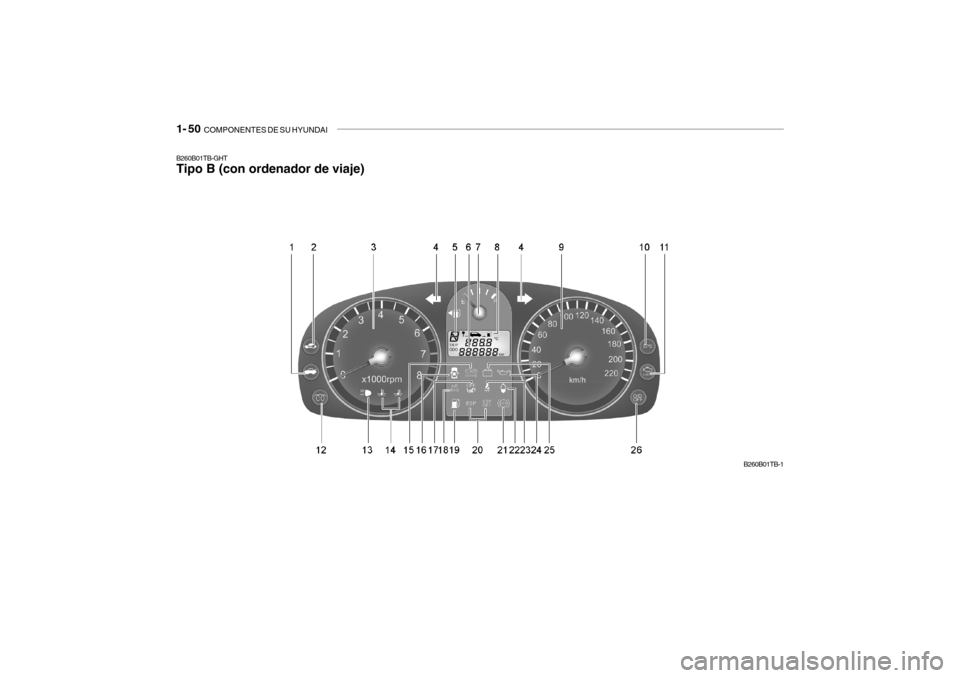

B260B01TB-GHTTipo B (con ordenador de viaje)
B260B01TB-1

COMPONENTES DE SU HYUNDAI
1- 51
1. Testigo de advertencia de puerta trasera
2. Indicador señalizador del inmovilizador
3. Tacómetro (cuentarevoluciones)
4. Indicador de intermitentes de giro
5. Luz indicadora de la posición de la palanca de
cambios de la transmisión automática
(Si está instalado)
6. Cuentakilómetros total/Cuentakilómetros parcial
7. Indicador de combustible
8. Ordenador de viaje (Si está instalado)
9. Velocímetro
10. Testigo de advertencia del sistema de dirección
asistida eléctrica (EPS) (Si está instalado)
11. Indicador de avería
12. Lámpara indicadora del precalentador diesel
(Sólo en vehículos Diesel)
13. Indicador luminoso de alumbrado largo de carretera
14. Indicador de la temperatura del refrigerante del motor15. Luz de aviso de frenco estacionamiento/nivel de
líquido bajo
16. Luz de aviso de puerta abierta
17. Interruptor de desactivación del airbag frontal del
pasajero (Si está instalado)
18. Luz de aviso de SRS (airbag)
19. Luz de aviso de nivel bajo de combustible
20. Testigo indicador del programa de estacibilidad
electrónico (Si está instalado)
21. Luz de aviso del ABS (Si está instalado)
(Sistema anti-bloqueo de frenos)
22. Lámpara de aviso del filtro de combustible
(Sólo en vehículos Diesel)
23. Luz de aviso del cinturón de seguridad
24. Luz de aviso de presión de aceite
25. Luz de aviso de carga de la batería
26.Luz indicadora de super-marcha(Over-drive)
desconectada
