Mantenimiento
60 7

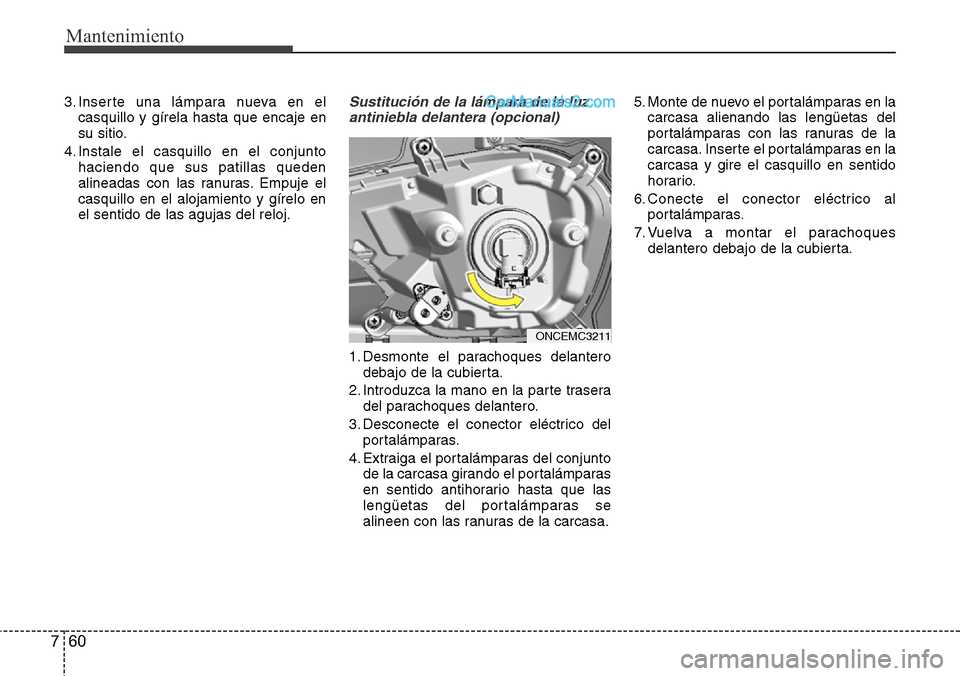

3. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
4. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.Sustitución de la lámpara de la luz
antiniebla delantera (opcional)
1. Desmonte el parachoques delantero
debajo de la cubierta.
2. Introduzca la mano en la parte trasera
del parachoques delantero.
3. Desconecte el conector eléctrico del
portalámparas.
4. Extraiga el portalámparas del conjunto
de la carcasa girando el portalámparas
en sentido antihorario hasta que las
lengüetas del portalámparas se
alineen con las ranuras de la carcasa.5. Monte de nuevo el portalámparas en la
carcasa alienando las lengüetas del
portalámparas con las ranuras de la
carcasa. Inserte el portalámparas en la
carcasa y gire el casquillo en sentido
horario.
6. Conecte el conector eléctrico al
portalámparas.
7. Vuelva a montar el parachoques
delantero debajo de la cubierta.
ONCEMC3211

761
Mantenimiento

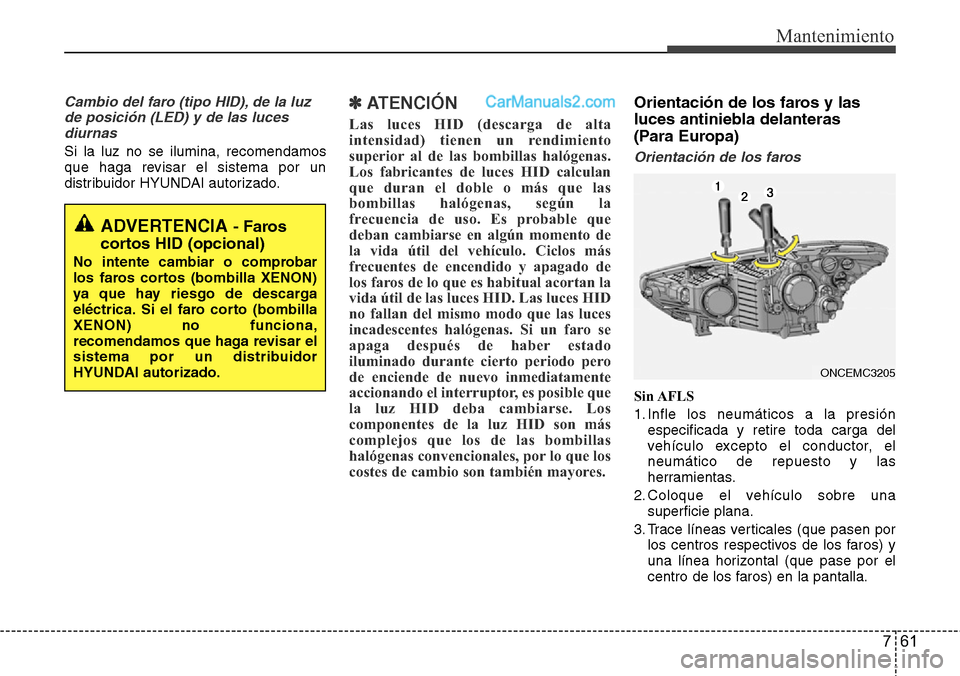

Cambio del faro (tipo HID), de la luz
de posición (LED) y de las luces
diurnas
Si la luz no se ilumina, recomendamos
que haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
✽ ATENCIÓN
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas halógenas.
Los fabricantes de luces HID calculan
que duran el doble o más que las
bombillas halógenas, según la
frecuencia de uso. Es probable que
deban cambiarse en algún momento de
la vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan la
vida útil de las luces HID. Las luces HID
no fallan del mismo modo que las luces
incadescentes halógenas. Si un faro se
apaga después de haber estado
iluminado durante cierto periodo pero
de enciende de nuevo inmediatamente
accionando el interruptor, es posible que
la luz HID deba cambiarse. Los
componentes de la luz HID son más
complejos que los de las bombillas
halógenas convencionales, por lo que los
costes de cambio son también mayores.
Orientación de los faros y las
luces antiniebla delanteras
(Para Europa)
Orientación de los faros
Sin AFLS
1. Infle los neumáticos a la presión
especificada y retire toda carga del
vehículo excepto el conductor, el
neumático de repuesto y las
herramientas.
2. Coloque el vehículo sobre una
superficie plana.
3. Trace líneas verticales (que pasen por
los centros respectivos de los faros) y
una línea horizontal (que pase por el
centro de los faros) en la pantalla.
ADVERTENCIA - Faros
cortos HID (opcional)
No intente cambiar o comprobar
los faros cortos (bombilla XENON)
ya que hay riesgo de descarga
eléctrica. Si el faro corto (bombilla
XENON) no funciona,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
ONCEMC3205

Mantenimiento
62 7

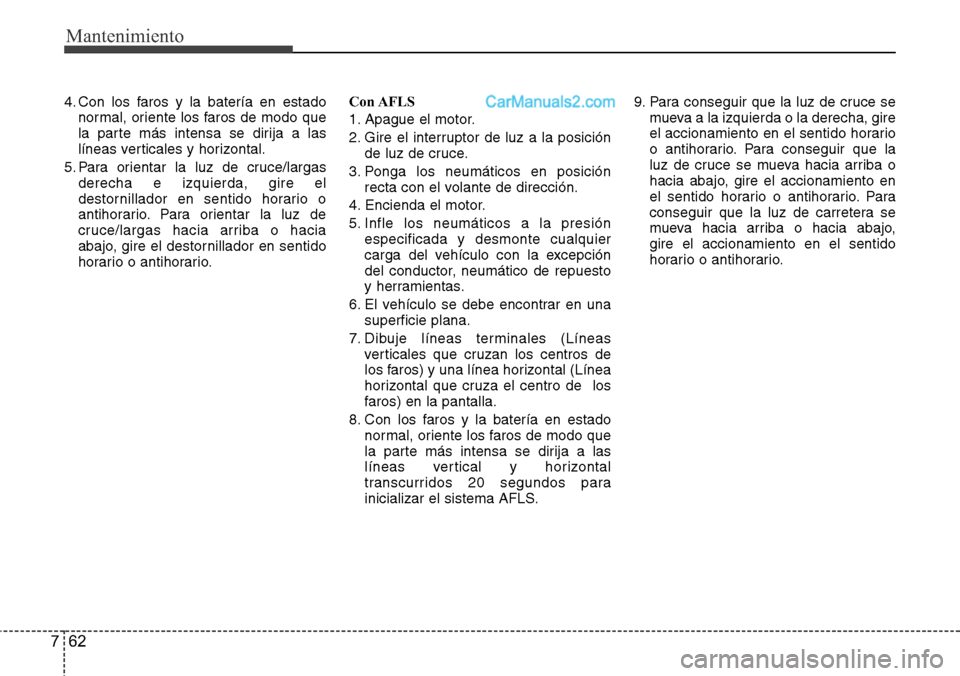

4. Con los faros y la batería en estado
normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas verticales y horizontal.
5. Para orientar la luz de cruce/largas
derecha e izquierda, gire el
destornillador en sentido horario o
antihorario. Para orientar la luz de
cruce/largas hacia arriba o hacia
abajo, gire el destornillador en sentido
horario o antihorario.Con AFLS
1. Apague el motor.
2. Gire el interruptor de luz a la posición
de luz de cruce.
3. Ponga los neumáticos en posición
recta con el volante de dirección.
4. Encienda el motor.
5. Infle los neumáticos a la presión
especificada y desmonte cualquier
carga del vehículo con la excepción
del conductor, neumático de repuesto
y herramientas.
6. El vehículo se debe encontrar en una
superficie plana.
7. Dibuje líneas terminales (Líneas
verticales que cruzan los centros de
los faros) y una línea horizontal (Línea
horizontal que cruza el centro de los
faros) en la pantalla.
8. Con los faros y la batería en estado
normal, oriente los faros de modo que
la parte más intensa se dirija a las
líneas vertical y horizontal
transcurridos 20 segundos para
inicializar el sistema AFLS.9. Para conseguir que la luz de cruce se
mueva a la izquierda o la derecha, gire
el accionamiento en el sentido horario
o antihorario. Para conseguir que la
luz de cruce se mueva hacia arriba o
hacia abajo, gire el accionamiento en
el sentido horario o antihorario. Para
conseguir que la luz de carretera se
mueva hacia arriba o hacia abajo,
gire el accionamiento en el sentido
horario o antihorario.

763
Mantenimiento

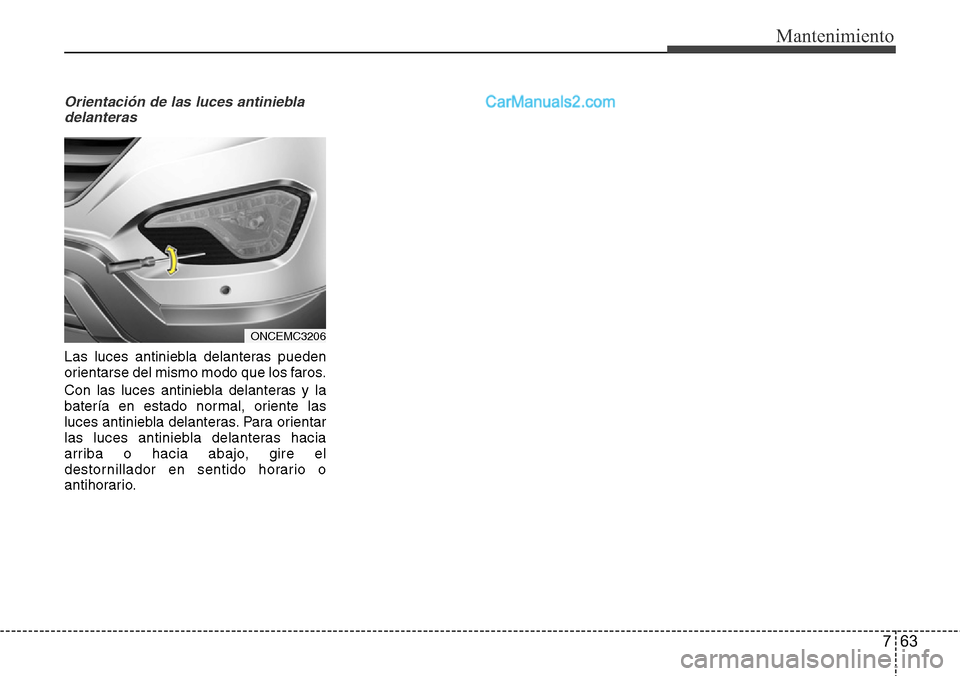

Orientación de las luces antiniebla
delanteras
Las luces antiniebla delanteras pueden
orientarse del mismo modo que los faros.
Con las luces antiniebla delanteras y la
batería en estado normal, oriente las
luces antiniebla delanteras. Para orientar
las luces antiniebla delanteras hacia
arriba o hacia abajo, gire el
destornillador en sentido horario o
antihorario.
ONCEMC3206

Mantenimiento
64 7

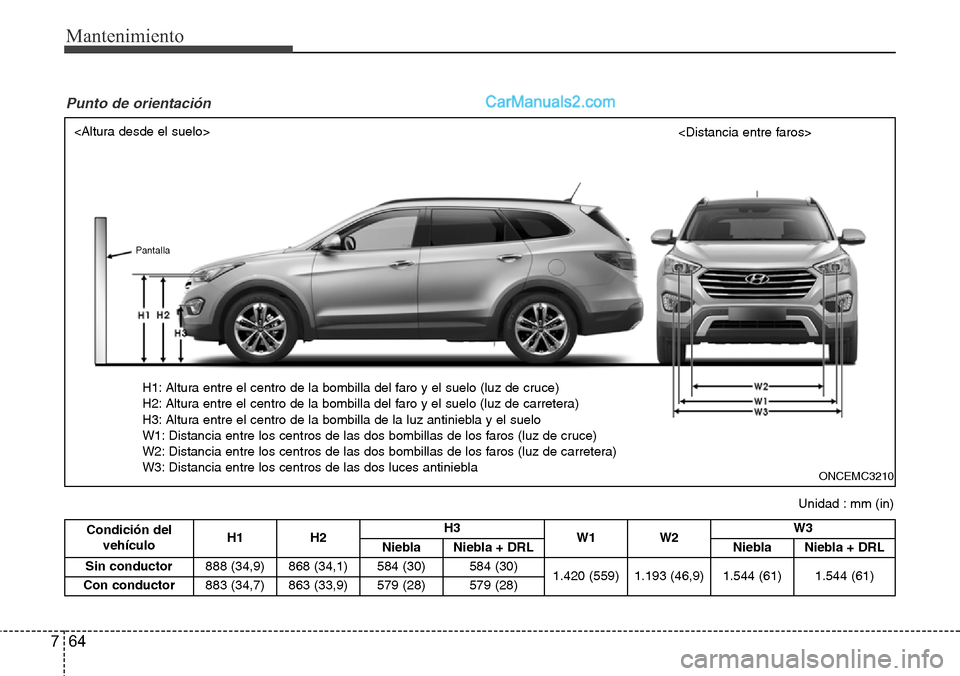

Condición del
vehículoH1 H2H3
W1 W2W3
Niebla
Niebla + DRL NieblaNiebla + DRL
Sin conductor888 (34,9) 868 (34,1) 584 (30)
584 (30)
1.420 (559) 1.193 (46,9) 1.544 (61)1.544 (61)
Con conductor883 (34,7) 863 (33,9) 579 (28)579 (28)
Unidad : mm (in)

H1: Altura entre el centro de la bombilla del faro y el suelo (luz de cruce)
H2: Altura entre el centro de la bombilla del faro y el suelo (luz de carretera)
H3: Altura entre el centro de la bombilla de la luz antiniebla y el suelo
W1: Distancia entre los centros de las dos bombillas de los faros (luz de cruce)
W2: Distancia entre los centros de las dos bombillas de los faros (luz de carretera)
W3: Distancia entre los centros de las dos luces antiniebla
Punto de orientación
ONCEMC3210
Pantalla

765
Mantenimiento

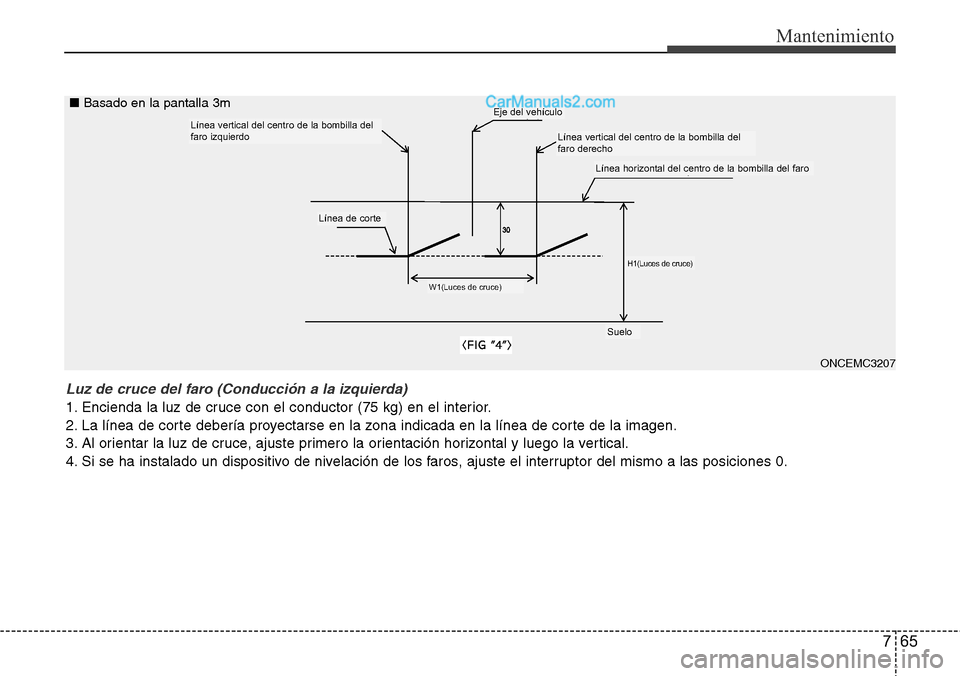

Luz de cruce del faro (Conducción a la izquierda)
1. Encienda la luz de cruce con el conductor (75 kg) en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
ONCEMC3207
Línea vertical del centro de la bombilla del
faro izquierdoLínea vertical del centro de la bombilla del
faro derecho
Eje del vehículo
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo
■Basado en la pantalla 3m

Mantenimiento
66 7

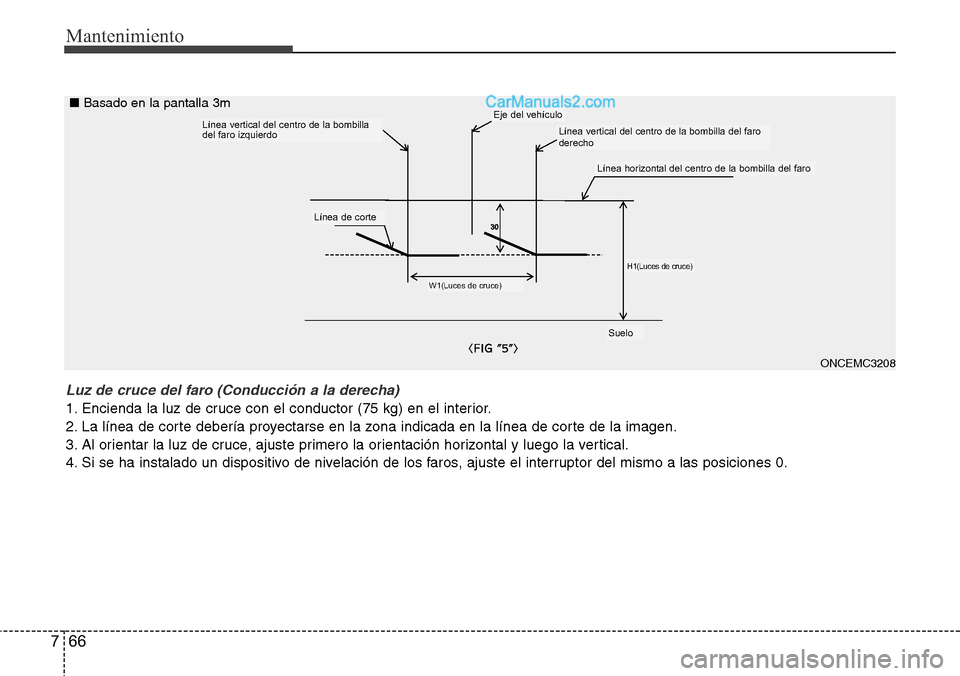

Luz de cruce del faro (Conducción a la derecha)
1. Encienda la luz de cruce con el conductor (75 kg) en el interior.
2. La línea de corte debería proyectarse en la zona indicada en la línea de corte de la imagen.
3. Al orientar la luz de cruce, ajuste primero la orientación horizontal y luego la vertical.
4. Si se ha instalado un dispositivo de nivelación de los faros, ajuste el interruptor del mismo a las posiciones 0.
ONCEMC3208
Línea vertical del centro de la bombilla
del faro izquierdoEje del vehículo
Línea vertical del centro de la bombilla del faro
derecho
Línea de corte
W1(Luces de cruce)
H1(Luces de cruce)
Línea horizontal del centro de la bombilla del faro
Suelo
■Basado en la pantalla 3m

767
Mantenimiento

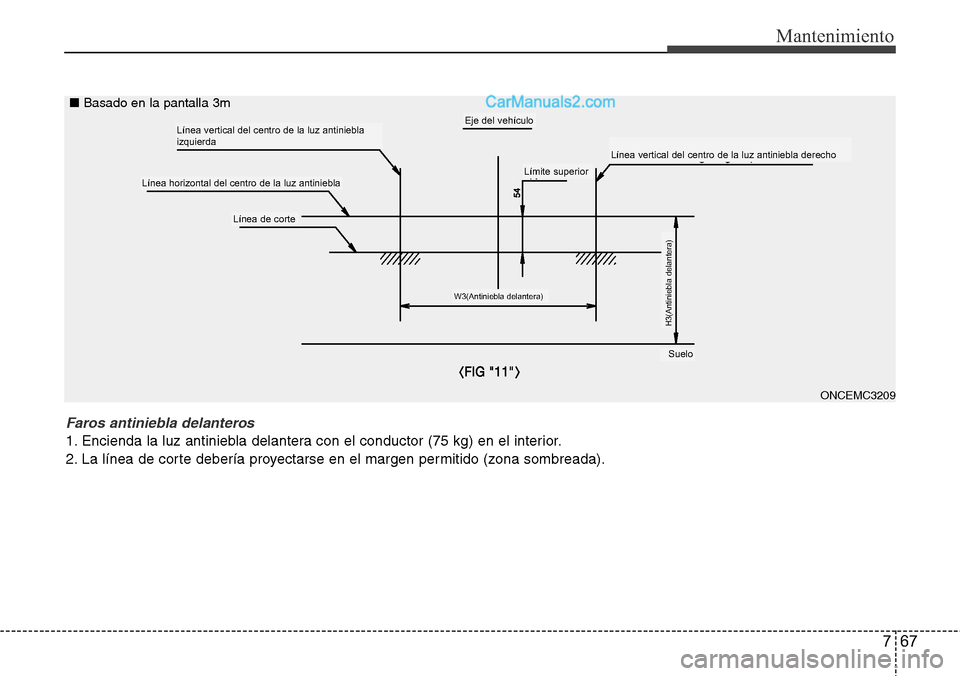

Faros antiniebla delanteros
1. Encienda la luz antiniebla delantera con el conductor (75 kg) en el interior.
2. La línea de corte debería proyectarse en el margen permitido (zona sombreada).
ONCEMC3209
Línea vertical del centro de la luz antiniebla
izquierdaEje del vehículo
Línea vertical del centro de la luz antiniebla derecho
Línea horizontal del centro de la luz antiniebla
Línea de corte
W3(Antiniebla delantera)
H3(Antiniebla delantera)
Límite superior
Suelo
■Basado en la pantalla 3m

Mantenimiento
68 7

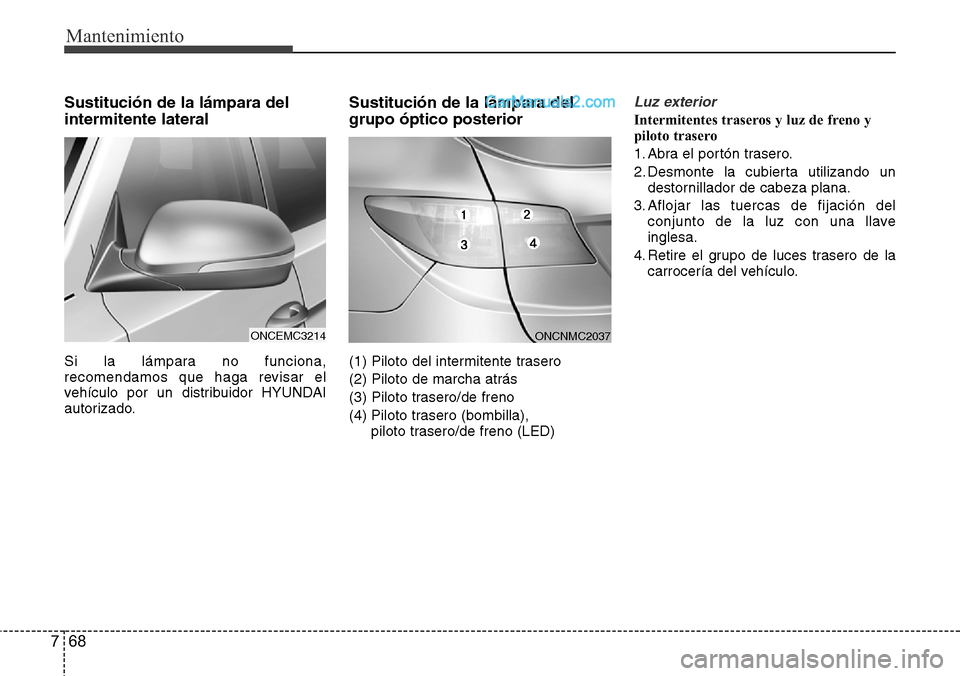

Sustitución de la lámpara del
intermitente lateral
Si la lámpara no funciona,
recomendamos que haga revisar el
vehículo por un distribuidor HYUNDAI
autorizado.
Sustitución de la lámpara del
grupo óptico posterior
(1) Piloto del intermitente trasero
(2) Piloto de marcha atrás
(3) Piloto trasero/de freno
(4) Piloto trasero (bombilla),
piloto trasero/de freno (LED)
Luz exterior
Intermitentes traseros y luz de freno y
piloto trasero
1. Abra el portón trasero.
2. Desmonte la cubierta utilizando un
destornillador de cabeza plana.
3. Aflojar las tuercas de fijación del
conjunto de la luz con una llave
inglesa.
4. Retire el grupo de luces trasero de la
carrocería del vehículo.
ONCEMC3214ONCNMC2037

769
Mantenimiento

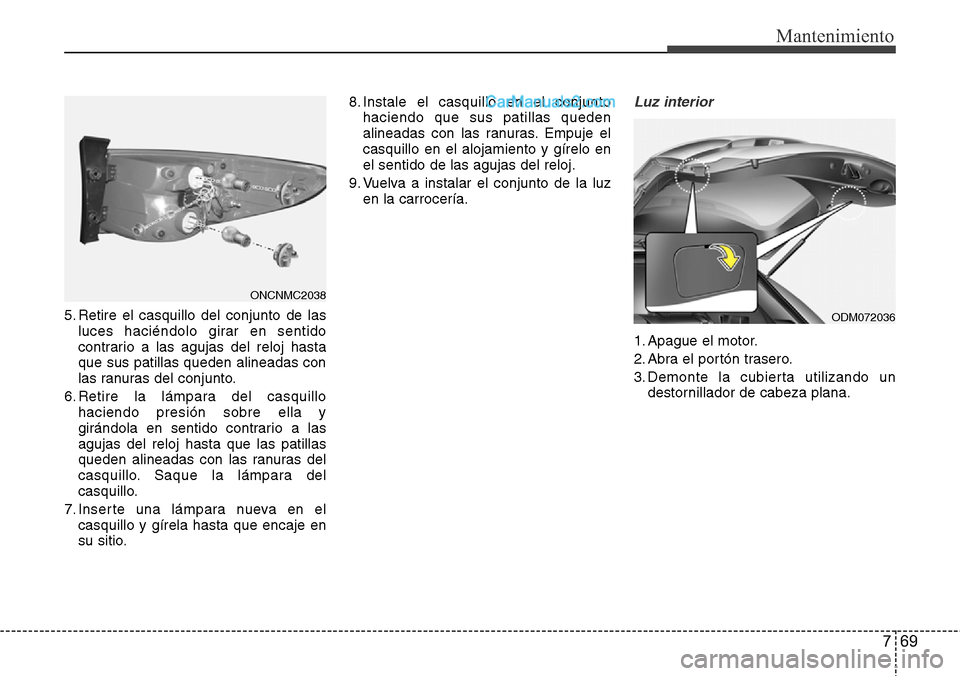

5. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hasta
que sus patillas queden alineadas con
las ranuras del conjunto.
6. Retire la lámpara del casquillo
haciendo presión sobre ella y
girándola en sentido contrario a las
agujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
7. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.8. Instale el casquillo en el conjunto
haciendo que sus patillas queden
alineadas con las ranuras. Empuje el
casquillo en el alojamiento y gírelo en
el sentido de las agujas del reloj.
9. Vuelva a instalar el conjunto de la luz
en la carrocería.
Luz interior
1. Apague el motor.
2. Abra el portón trasero.
3. Demonte la cubierta utilizando un
destornillador de cabeza plana.
ODM072036
ONCNMC2038
