Mantenimiento
40 7

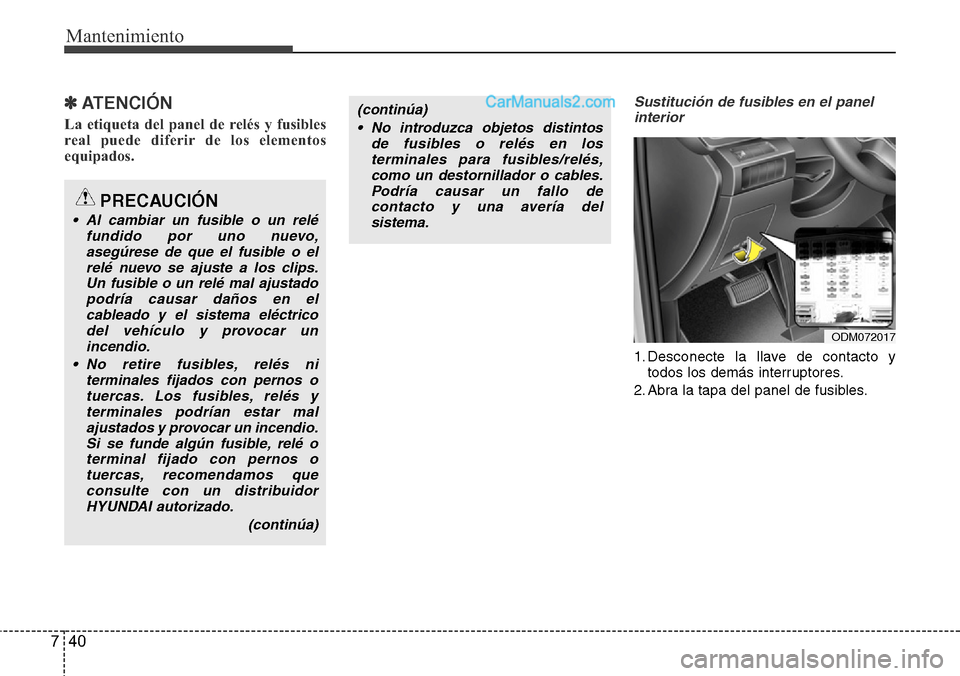

✽ ATENCIÓN
La etiqueta del panel de relés y fusibles
real puede diferir de los elementos
equipados.
Sustitución de fusibles en el panel
interior
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Abra la tapa del panel de fusibles.
PRECAUCIÓN
• Al cambiar un fusible o un relé
fundido por uno nuevo,
asegúrese de que el fusible o el
relé nuevo se ajuste a los clips.
Un fusible o un relé mal ajustado
podría causar daños en el
cableado y el sistema eléctrico
del vehículo y provocar un
incendio.
• No retire fusibles, relés ni
terminales fijados con pernos o
tuercas. Los fusibles, relés y
terminales podrían estar mal
ajustados y provocar un incendio.
Si se funde algún fusible, relé o
terminal fijado con pernos o
tuercas, recomendamos que
consulte con un distribuidor
HYUNDAI autorizado.
(continúa)
(continúa)
• No introduzca objetos distintos
de fusibles o relés en los
terminales para fusibles/relés,
como un destornillador o cables.
Podría causar un fallo de
contacto y una avería del
sistema.
ODM072017

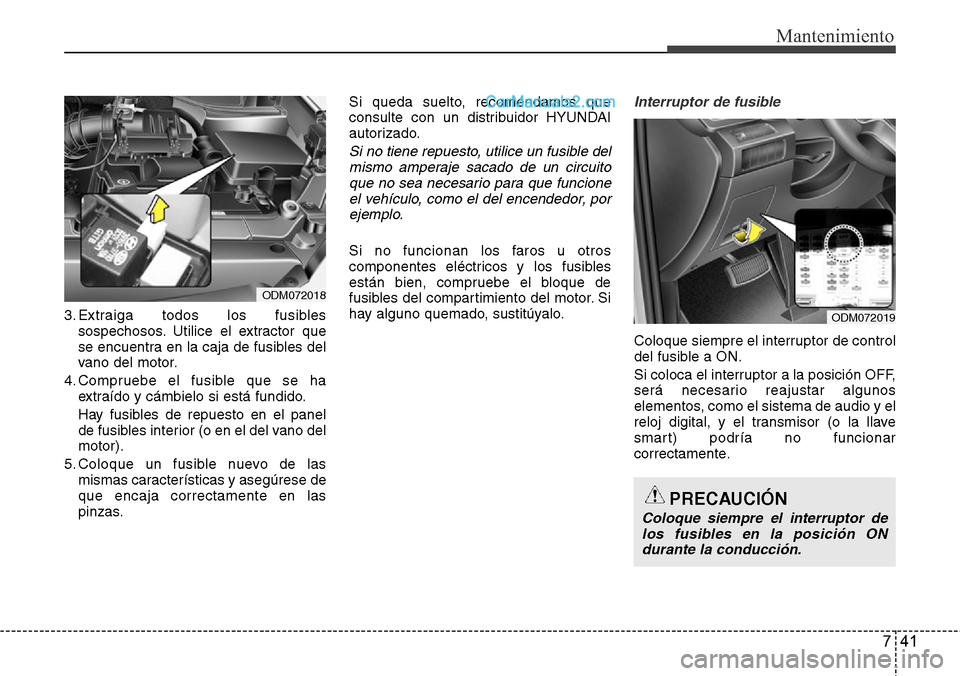

741
Mantenimiento
3. Extraiga todos los fusibles
sospechosos. Utilice el extractor que
se encuentra en la caja de fusibles del
vano del motor.
4. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Hay fusibles de repuesto en el panel
de fusibles interior (o en el del vano del
motor).
5. Coloque un fusible nuevo de las
mismas características y asegúrese de
que encaja correctamente en las
pinzas.Si queda suelto, recomendamos que
consulte con un distribuidor HYUNDAI
autorizado.
Si no tiene repuesto, utilice un fusible del
mismo amperaje sacado de un circuito
que no sea necesario para que funcione
el vehículo, como el del encendedor, por
ejemplo.
Si no funcionan los faros u otros
componentes eléctricos y los fusibles
están bien, compruebe el bloque de
fusibles del compartimiento del motor. Si
hay alguno quemado, sustitúyalo.
Interruptor de fusible
Coloque siempre el interruptor de control
del fusible a ON.
Si coloca el interruptor a la posición OFF,
será necesario reajustar algunos
elementos, como el sistema de audio y el
reloj digital, y el transmisor (o la llave
smart) podría no funcionar
correctamente.
ODM072019
PRECAUCIÓN
Coloque siempre el interruptor de
los fusibles en la posición ON
durante la conducción.
ODM072018

Mantenimiento
42 7
Sustitución de fusibles en el panel
del compartimiento del motor
1. Desconecte la llave de contacto y
todos los demás interruptores.
2. Retire la tapa de la caja de fusibles
presionando el pestillo y tirando hacia
arriba.3. Compruebe el fusible que se ha
extraído y cámbielo si está fundido.
Para sacar o para montar un fusible
utilice el extractor que hay en el panel
de fusible del vano del motor.
4. Coloque un fusible nuevo de las
mismas características y asegúrese de
que encaja firmemente en las pinzas.
Si se queda suelto, recomendamos
que consulte con un distribuidor
HYUNDAI autorizado.
Multifusible
Si el Multifusible está quemado,
desmóntelo como sigue:
1. Desconecte el cable del borne
negativo de la batería.
2. Desmonte los pernos mostrados en la
ilustración anterior.
3. Sustituya el fusible por otro del mismo
amperaje.
4. Siga los pasos anteriores en orden
inverso.
✽ ATENCIÓN
Si se funde el multifusible,
recomendamos que consulte con un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
Una vez que haya comprobado la
caja de fusibles del compartimiento
del motor, coloque su tapa
sujetándola bien. Si no, pueden
producirse averías eléctricas a
causa del agua que pueda entrar.
ODM072027
ODM072028
Solo diéselONCNMC2033

743
Mantenimiento

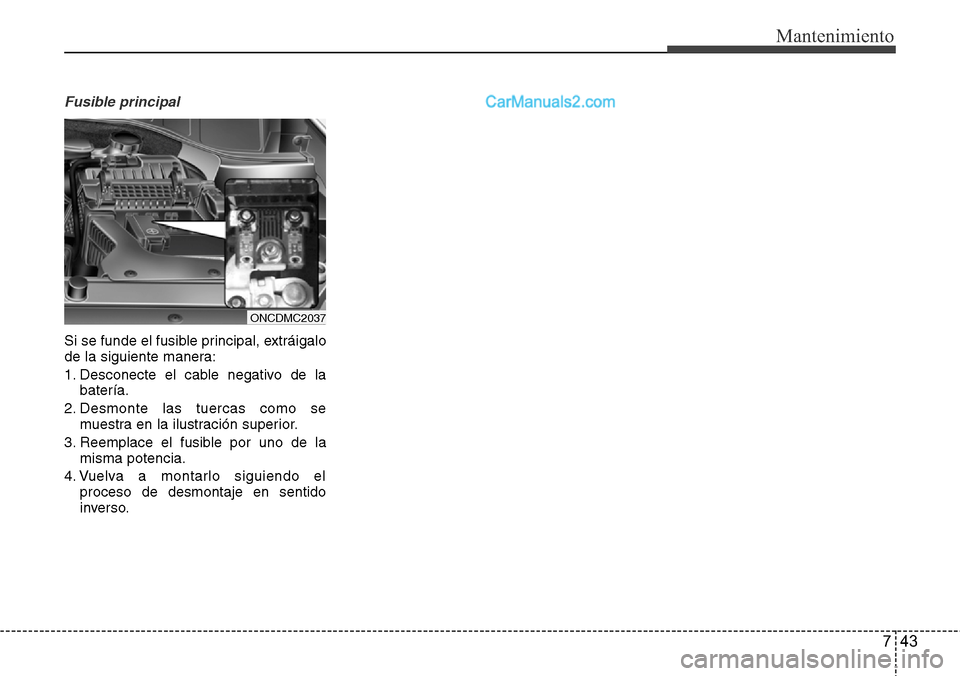

Fusible principal
Si se funde el fusible principal, extráigalo
de la siguiente manera:
1. Desconecte el cable negativo de la
batería.
2. Desmonte las tuercas como se
muestra en la ilustración superior.
3. Reemplace el fusible por uno de la
misma potencia.
4. Vuelva a montarlo siguiendo el
proceso de desmontaje en sentido
inverso.
ONCDMC2037

Mantenimiento
44 7

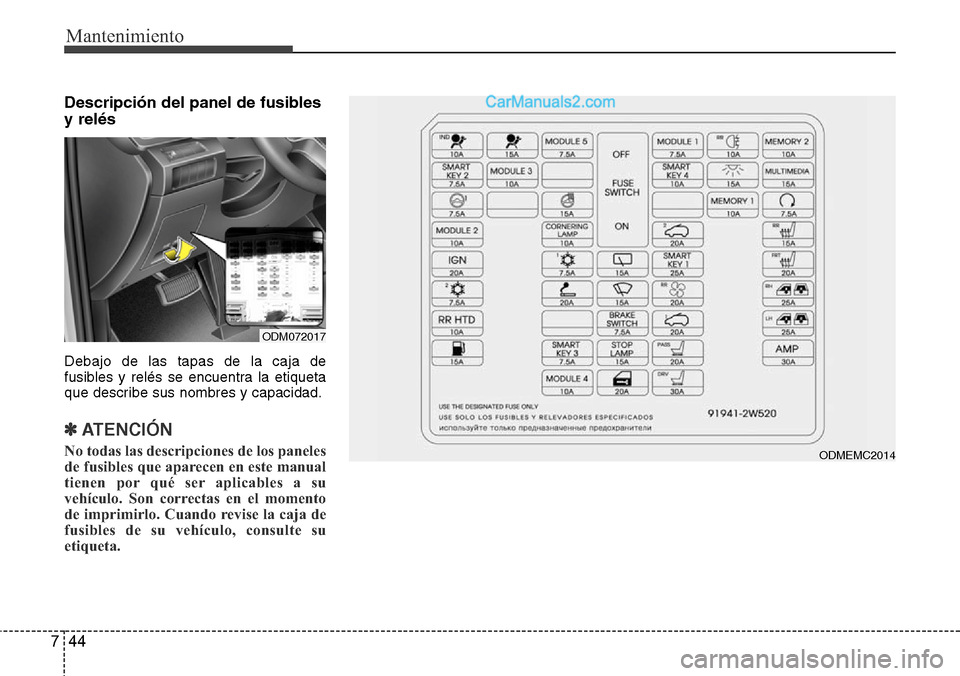

Descripción del panel de fusibles
y relés
Debajo de las tapas de la caja de
fusibles y relés se encuentra la etiqueta
que describe sus nombres y capacidad.
✽ ATENCIÓN
No todas las descripciones de los paneles
de fusibles que aparecen en este manual
tienen por qué ser aplicables a su
vehículo. Son correctas en el momento
de imprimirlo. Cuando revise la caja de
fusibles de su vehículo, consulte su
etiqueta.ODMEMC2014
ODM072017

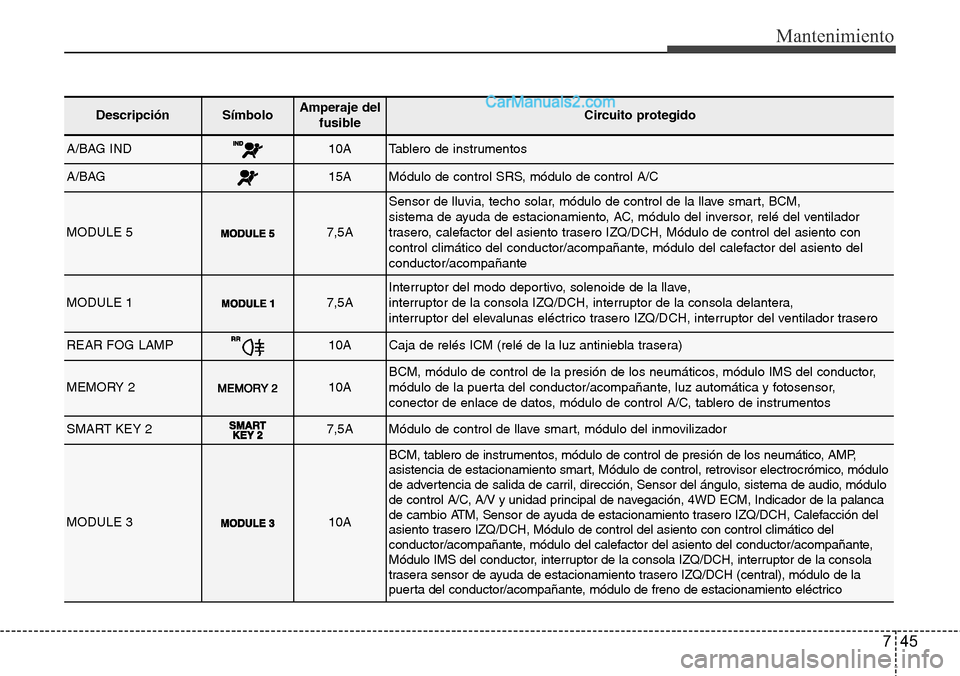

745
Mantenimiento
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
A/BAG IND10ATablero de instrumentos
A/BAG15AMódulo de control SRS, módulo de control A/C
MODULE 57,5A
Sensor de lluvia, techo solar, módulo de control de la llave smart, BCM,
sistema de ayuda de estacionamiento, AC, módulo del inversor, relé del ventilador
trasero, calefactor del asiento trasero IZQ/DCH, Módulo de control del asiento con
control climático del conductor/acompañante, módulo del calefactor del asiento del
conductor/acompañante
MODULE 17,5AInterruptor del modo deportivo, solenoide de la llave,
interruptor de la consola IZQ/DCH, interruptor de la consola delantera,
interruptor del elevalunas eléctrico trasero IZQ/DCH, interruptor del ventilador trasero
REAR FOG LAMP10ACaja de relés ICM (relé de la luz antiniebla trasera)
MEMORY 210ABCM, módulo de control de la presión de los neumáticos, módulo IMS del conductor,
módulo de la puerta del conductor/acompañante, luz automática y fotosensor,
conector de enlace de datos, módulo de control A/C, tablero de instrumentos
SMART KEY 27,5AMódulo de control de llave smart, módulo del inmovilizador
MODULE 310A
BCM, tablero de instrumentos, módulo de control de presión de los neumático, AMP,
asistencia de estacionamiento smart, Módulo de control, retrovisor electrocrómico, módulo
de advertencia de salida de carril, dirección, Sensor del ángulo, sistema de audio, módulo
de control A/C, A/V y unidad principal de navegación, 4WD ECM, Indicador de la palanca
de cambio ATM, Sensor de ayuda de estacionamiento trasero IZQ/DCH, Calefacción del
asiento trasero IZQ/DCH, Módulo de control del asiento con control climático del
conductor/acompañante, módulo del calefactor del asiento del conductor/acompañante,
Módulo IMS del conductor, interruptor de la consola IZQ/DCH, interruptor de la consola
trasera sensor de ayuda de estacionamiento trasero IZQ/DCH (central), módulo de la
puerta del conductor/acompañante, módulo de freno de estacionamiento eléctrico

Mantenimiento
46 7

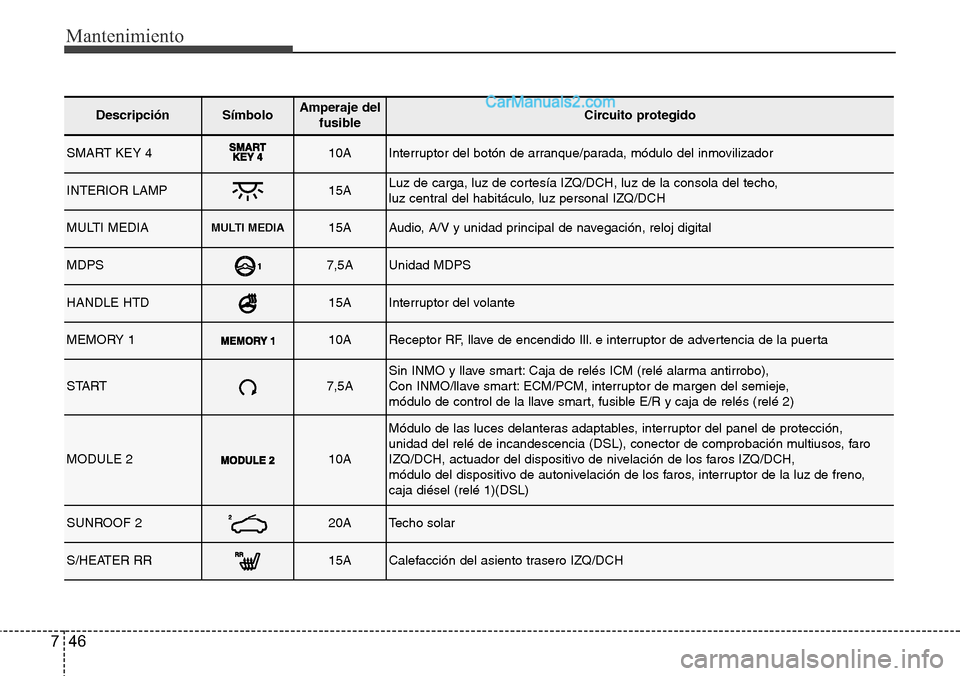

DescripciónSímbolo Amperaje del
fusibleCircuito protegido
SMART KEY 410AInterruptor del botón de arranque/parada, módulo del inmovilizador
INTERIOR LAMP15ALuz de carga, luz de cortesía IZQ/DCH, luz de la consola del techo,
luz central del habitáculo, luz personal IZQ/DCH
MULTI MEDIAMULTI MEDIA15AAudio, A/V y unidad principal de navegación, reloj digital
MDPS7,5AUnidad MDPS
HANDLE HTD15AInterruptor del volante
MEMORY 110AReceptor RF, llave de encendido Ill. e interruptor de advertencia de la puerta
START7,5ASin INMO y llave smart: Caja de relés ICM (relé alarma antirrobo),
Con INMO/llave smart: ECM/PCM, interruptor de margen del semieje,
módulo de control de la llave smart, fusible E/R y caja de relés (relé 2)
MODULE 210A
Módulo de las luces delanteras adaptables, interruptor del panel de protección,
unidad del relé de incandescencia (DSL), conector de comprobación multiusos, faro
IZQ/DCH, actuador del dispositivo de nivelación de los faros IZQ/DCH,
módulo del dispositivo de autonivelación de los faros, interruptor de la luz de freno,
caja diésel (relé 1)(DSL)
SUNROOF 220ATecho solar
S/HEATER RR15ACalefacción del asiento trasero IZQ/DCH

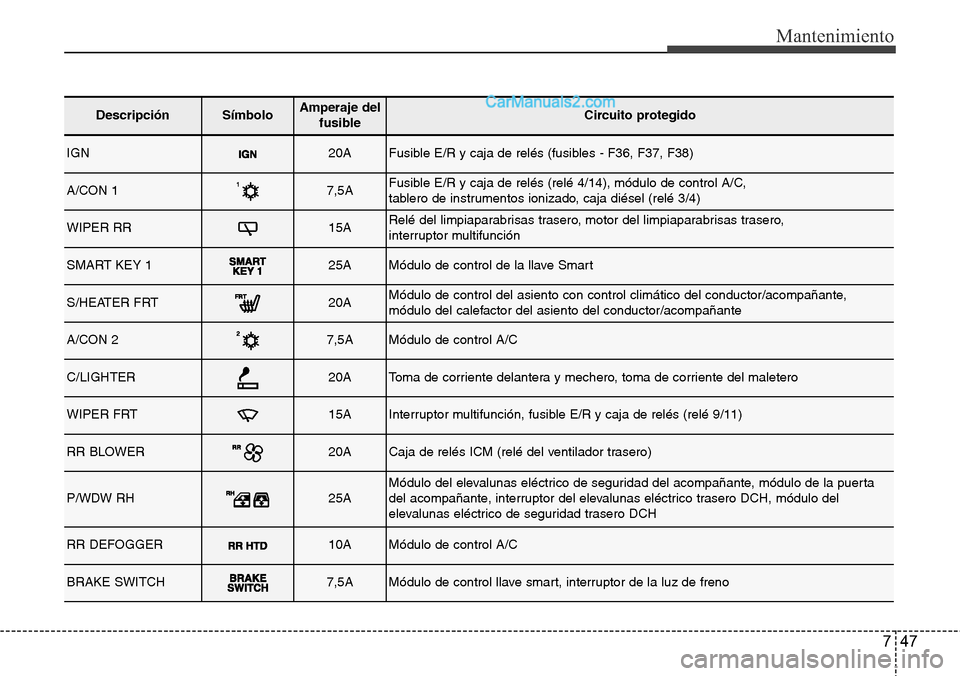

747
Mantenimiento
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
IGN20AFusible E/R y caja de relés (fusibles - F36, F37, F38)
A/CON 17,5AFusible E/R y caja de relés (relé 4/14), módulo de control A/C,
tablero de instrumentos ionizado, caja diésel (relé 3/4)
WIPER RR15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero,
interruptor multifunción
SMART KEY 125AMódulo de control de la llave Smart
S/HEATER FRT20AMódulo de control del asiento con control climático del conductor/acompañante,
módulo del calefactor del asiento del conductor/acompañante
A/CON 27,5AMódulo de control A/C
C/LIGHTER20AToma de corriente delantera y mechero, toma de corriente del maletero
WIPER FRT15AInterruptor multifunción, fusible E/R y caja de relés (relé 9/11)
RR BLOWER20ACaja de relés ICM (relé del ventilador trasero)
P/WDW RH25AMódulo del elevalunas eléctrico de seguridad del acompañante, módulo de la puerta
del acompañante, interruptor del elevalunas eléctrico trasero DCH, módulo del
elevalunas eléctrico de seguridad trasero DCH
RR DEFOGGER10AMódulo de control A/C
BRAKE SWITCH7,5AMódulo de control llave smart, interruptor de la luz de freno

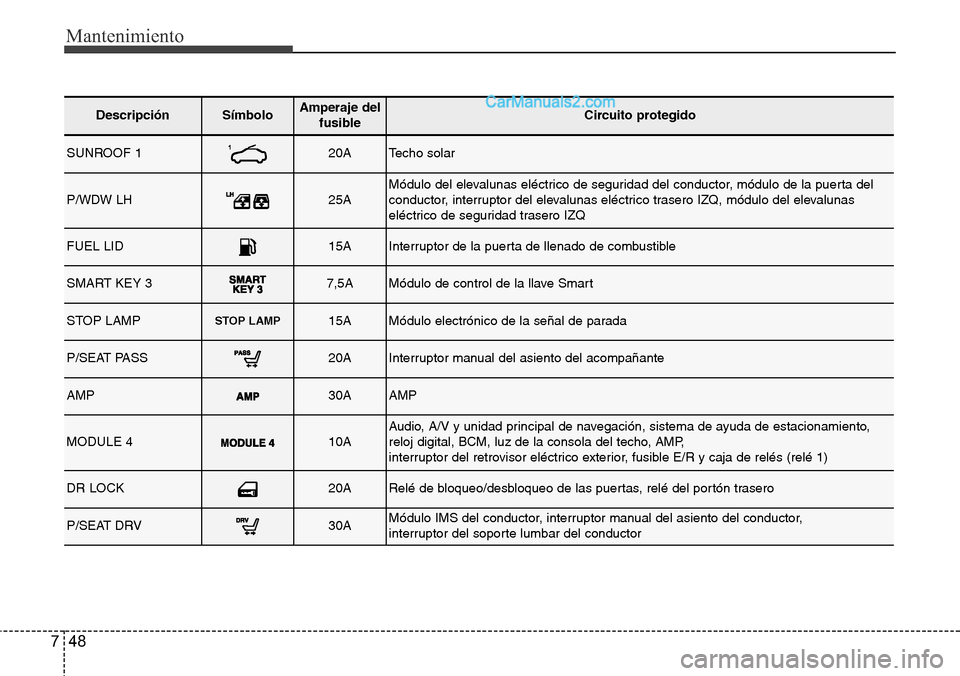

Mantenimiento
48 7
DescripciónSímbolo Amperaje del
fusibleCircuito protegido
SUNROOF 120ATecho solar
P/WDW LH25AMódulo del elevalunas eléctrico de seguridad del conductor, módulo de la puerta del
conductor, interruptor del elevalunas eléctrico trasero IZQ, módulo del elevalunas
eléctrico de seguridad trasero IZQ
FUEL LID15AInterruptor de la puerta de llenado de combustible
SMART KEY 37,5AMódulo de control de la llave Smart
STOP LAMPSTOP LAMP15AMódulo electrónico de la señal de parada
P/SEAT PASS20AInterruptor manual del asiento del acompañante
AMP30AAMP
MODULE 410AAudio, A/V y unidad principal de navegación, sistema de ayuda de estacionamiento,
reloj digital, BCM, luz de la consola del techo, AMP,
interruptor del retrovisor eléctrico exterior, fusible E/R y caja de relés (relé 1)
DR LOCK20ARelé de bloqueo/desbloqueo de las puertas, relé del portón trasero
P/SEAT DRV30AMódulo IMS del conductor, interruptor manual del asiento del conductor,
interruptor del soporte lumbar del conductor

749
Mantenimiento

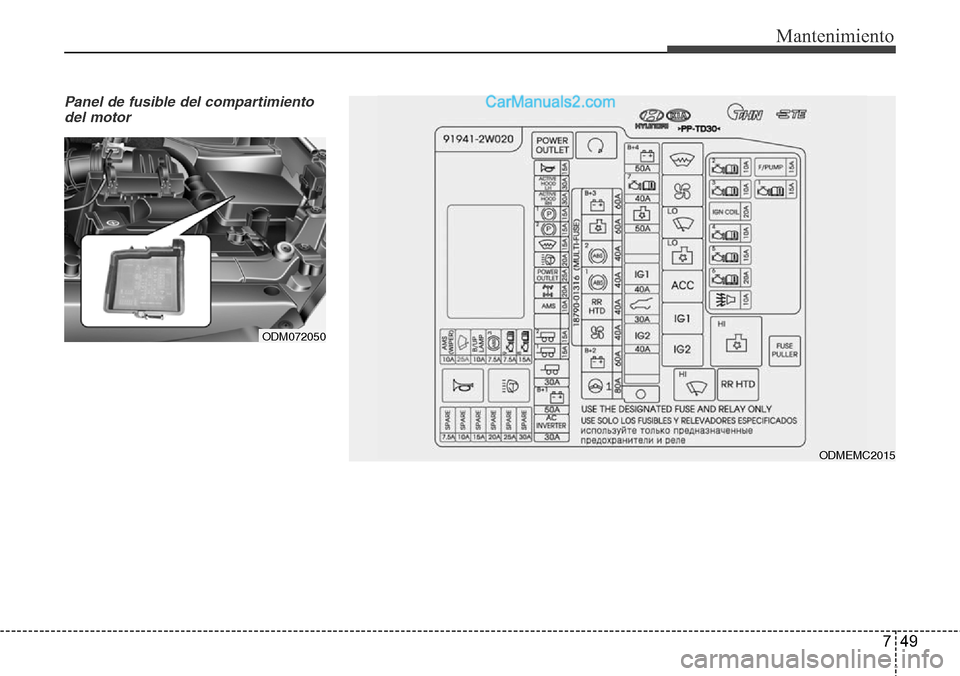

Panel de fusible del compartimiento
del motor
ODM072050
ODMEMC2015
