Hyundai Grand Santa Fe 2015 Manual del propietario (in Spanish)

Mantenimiento
30 7

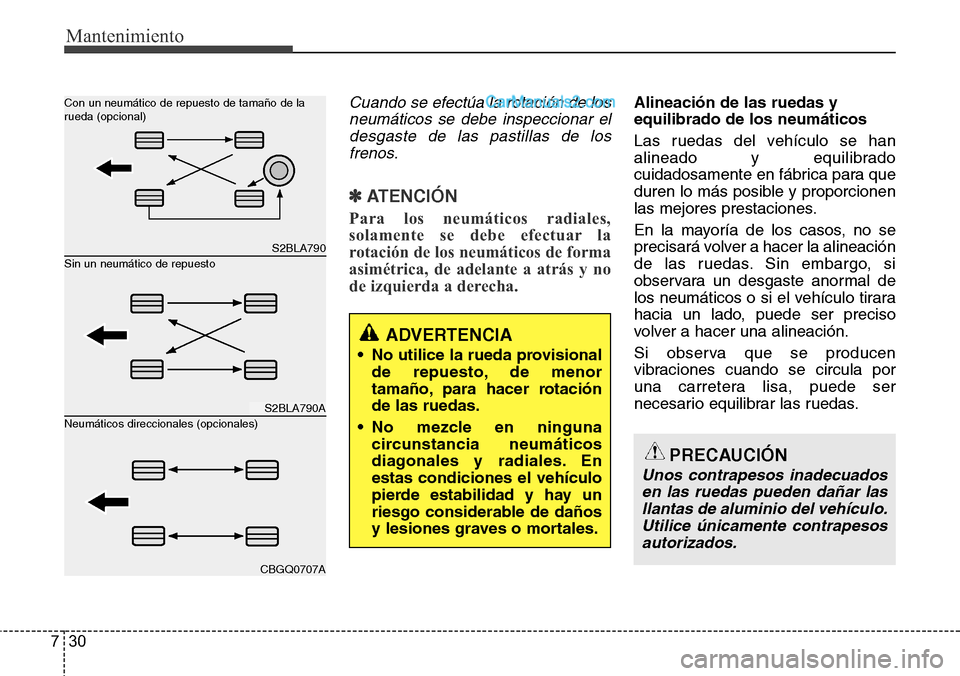

Cuando se efectúa la rotación de los
neumáticos se debe inspeccionar el
desgaste de las pastillas de los
frenos.
✽ ATENCIÓN
Para los neumáticos radiales,
solamente se debe efectuar la
rotación de los neumáticos de forma
asimétrica, de adelante a atrás y no
de izquierda a derecha.
Alineación de las ruedas y
equilibrado de los neumáticos
Las ruedas del vehículo se han
alineado y equilibrado
cuidadosamente en fábrica para que
duren lo más posible y proporcionen
las mejores prestaciones.
En la mayoría de los casos, no se
precisará volver a hacer la alineación
de las ruedas. Sin embargo, si
observara un desgaste anormal de
los neumáticos o si el vehículo tirara
hacia un lado, puede ser preciso
volver a hacer una alineación.
Si observa que se producen
vibraciones cuando se circula por
una carretera lisa, puede ser
necesario equilibrar las ruedas.
ADVERTENCIA
• No utilice la rueda provisional
de repuesto, de menor
tamaño, para hacer rotación
de las ruedas.
• No mezcle en ninguna
circunstancia neumáticos
diagonales y radiales. En
estas condiciones el vehículo
pierde estabilidad y hay un
riesgo considerable de daños
y lesiones graves o mortales.
PRECAUCIÓN
Unos contrapesos inadecuados
en las ruedas pueden dañar las
llantas de aluminio del vehículo.
Utilice únicamente contrapesos
autorizados.
S2BLA790
S2BLA790A
CBGQ0707A
Sin un neumático de repuesto Con un neumático de repuesto de tamaño de la
rueda (opcional)
Neumáticos direccionales (opcionales)

731
Mantenimiento

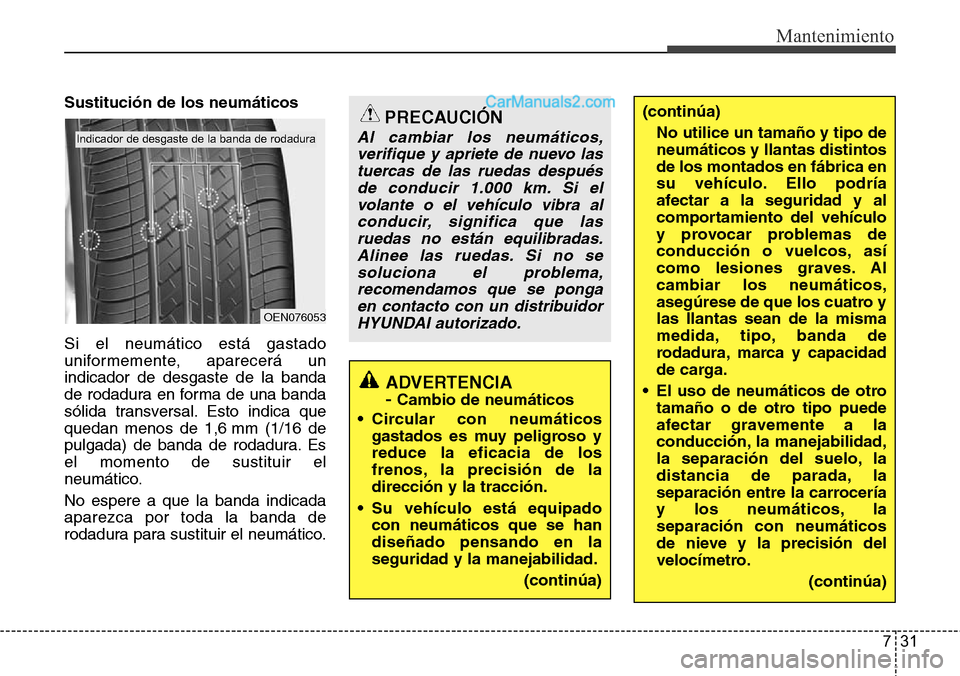

Sustitución de los neumáticos
Si el neumático está gastado
uniformemente, aparecerá un
indicador de desgaste de la banda
de rodadura en forma de una banda
sólida transversal. Esto indica que
quedan menos de 1,6 mm (1/16 de
pulgada) de banda de rodadura. Es
el momento de sustituir el
neumático.
No espere a que la banda indicada
aparezca por toda la banda de
rodadura para sustituir el neumático.(continúa)
No utilice un tamaño y tipo de
neumáticos y llantas distintos
de los montados en fábrica en
su vehículo. Ello podría
afectar a la seguridad y al
comportamiento del vehículo
y provocar problemas de
conducción o vuelcos, así
como lesiones graves. Al
cambiar los neumáticos,
asegúrese de que los cuatro y
las llantas sean de la misma
medida, tipo, banda de
rodadura, marca y capacidad
de carga.
• El uso de neumáticos de otro
tamaño o de otro tipo puede
afectar gravemente a la
conducción, la manejabilidad,
la separación del suelo, la
distancia de parada, la
separación entre la carrocería
y los neumáticos, la
separación con neumáticos
de nieve y la precisión del
velocímetro.
(continúa)
OEN076053
Indicador de desgaste de la banda de rodadura
ADVERTENCIA
-
Cambio de neumáticos
• Circular con neumáticos
gastados es muy peligroso y
reduce la eficacia de los
frenos, la precisión de la
dirección y la tracción.
• Su vehículo está equipado
con neumáticos que se han
diseñado pensando en la
seguridad y la manejabilidad.
(continúa)
PRECAUCIÓN
Al cambiar los neumáticos,
verifique y apriete de nuevo las
tuercas de las ruedas después
de conducir 1.000 km. Si el
volante o el vehículo vibra al
conducir, significa que las
ruedas no están equilibradas.
Alinee las ruedas. Si no se
soluciona el problema,
recomendamos que se ponga
en contacto con un distribuidor
HYUNDAI autorizado.

Mantenimiento
32 7

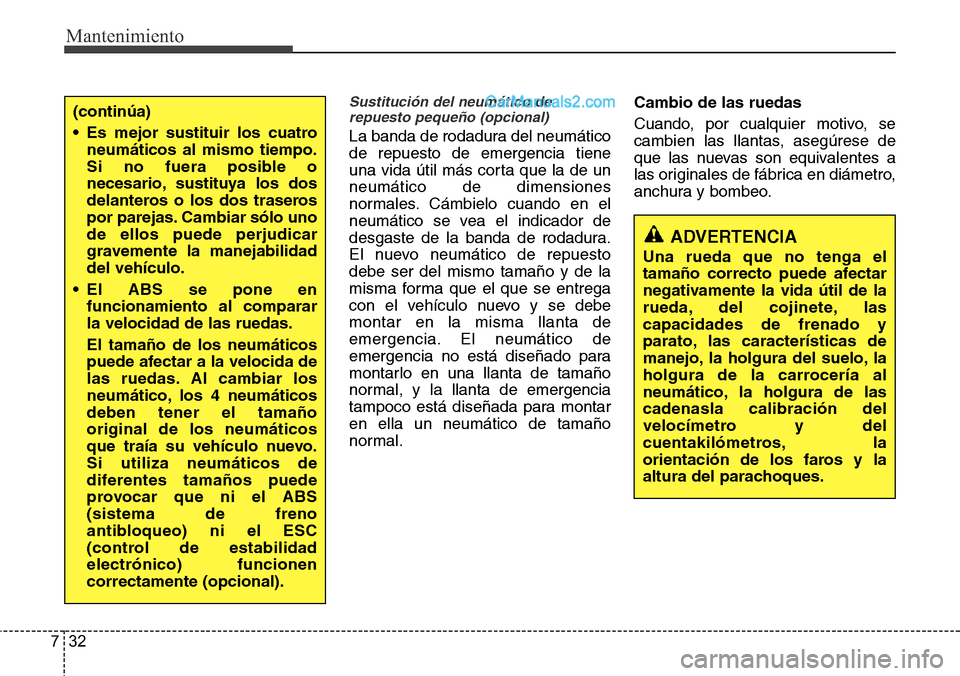

Sustitución del neumático de
repuesto pequeño (opcional)
La banda de rodadura del neumático
de repuesto de emergencia tiene
una vida útil más corta que la de un
neumático de dimensiones
normales. Cámbielo cuando en el
neumático se vea el indicador de
desgaste de la banda de rodadura.
El nuevo neumático de repuesto
debe ser del mismo tamaño y de la
misma forma que el que se entrega
con el vehículo nuevo y se debe
montar en la misma llanta de
emergencia. El neumático de
emergencia no está diseñado para
montarlo en una llanta de tamaño
normal, y la llanta de emergencia
tampoco está diseñada para montar
en ella un neumático de tamaño
normal.Cambio de las ruedas
Cuando, por cualquier motivo, se
cambien las llantas, asegúrese de
que las nuevas son equivalentes a
las originales de fábrica en diámetro,
anchura y bombeo.
ADVERTENCIA
Una rueda que no tenga el
tamaño correcto puede afectar
negativamente la vida útil de la
rueda, del cojinete, las
capacidades de frenado y
parato, las características de
manejo, la holgura del suelo, la
holgura de la carrocería al
neumático, la holgura de las
cadenasla calibración del
velocímetro y del
cuentakilómetros, la
orientación de los faros y la
altura del parachoques.
(continúa)
• Es mejor sustituir los cuatro
neumáticos al mismo tiempo.
Si no fuera posible o
necesario, sustituya los dos
delanteros o los dos traseros
por parejas. Cambiar sólo uno
de ellos puede perjudicar
gravemente la manejabilidad
del vehículo.
• El ABS se pone en
funcionamiento al comparar
la velocidad de las ruedas.
El tamaño de los neumáticos
puede afectar a la velocida de
las ruedas. Al cambiar los
neumático, los 4 neumáticos
deben tener el tamaño
original de los neumáticos
que traía su vehículo nuevo.
Si utiliza neumáticos de
diferentes tamaños puede
provocar que ni el ABS
(sistema de freno
antibloqueo) ni el ESC
(control de estabilidad
electrónico) funcionen
correctamente (opcional).

733
Mantenimiento

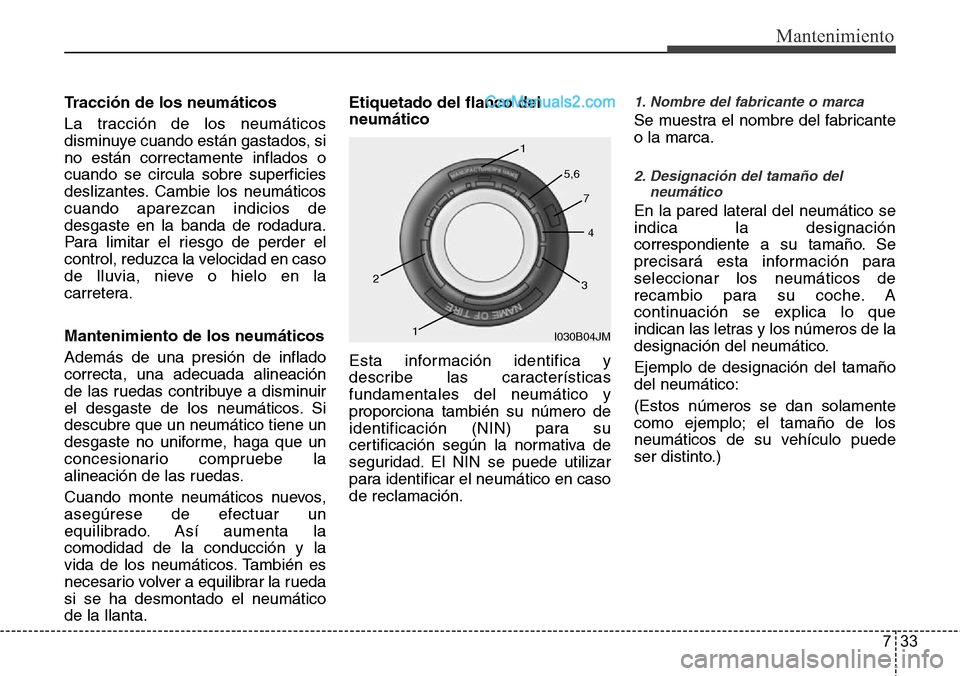

Tracción de los neumáticos
La tracción de los neumáticos
disminuye cuando están gastados, si
no están correctamente inflados o
cuando se circula sobre superficies
deslizantes. Cambie los neumáticos
cuando aparezcan indicios de
desgaste en la banda de rodadura.
Para limitar el riesgo de perder el
control, reduzca la velocidad en caso
de lluvia, nieve o hielo en la
carretera.
Mantenimiento de los neumáticos
Además de una presión de inflado
correcta, una adecuada alineación
de las ruedas contribuye a disminuir
el desgaste de los neumáticos. Si
descubre que un neumático tiene un
desgaste no uniforme, haga que un
concesionario compruebe la
alineación de las ruedas.
Cuando monte neumáticos nuevos,
asegúrese de efectuar un
equilibrado. Así aumenta la
comodidad de la conducción y la
vida de los neumáticos. También es
necesario volver a equilibrar la rueda
si se ha desmontado el neumático
de la llanta.Etiquetado del flanco del
neumático
Esta información identifica y
describe las características
fundamentales del neumático y
proporciona también su número de
identificación (NIN) para su
certificación según la normativa de
seguridad. El NIN se puede utilizar
para identificar el neumático en caso
de reclamación.1. Nombre del fabricante o marca
Se muestra el nombre del fabricante
o la marca.
2. Designación del tamaño del
neumático
En la pared lateral del neumático se
indica la designación
correspondiente a su tamaño. Se
precisará esta información para
seleccionar los neumáticos de
recambio para su coche. A
continuación se explica lo que
indican las letras y los números de la
designación del neumático.
Ejemplo de designación del tamaño
del neumático:
(Estos números se dan solamente
como ejemplo; el tamaño de los
neumáticos de su vehículo puede
ser distinto.)
I030B04JM 1
1 2
34 5,6
7

Mantenimiento
34 7

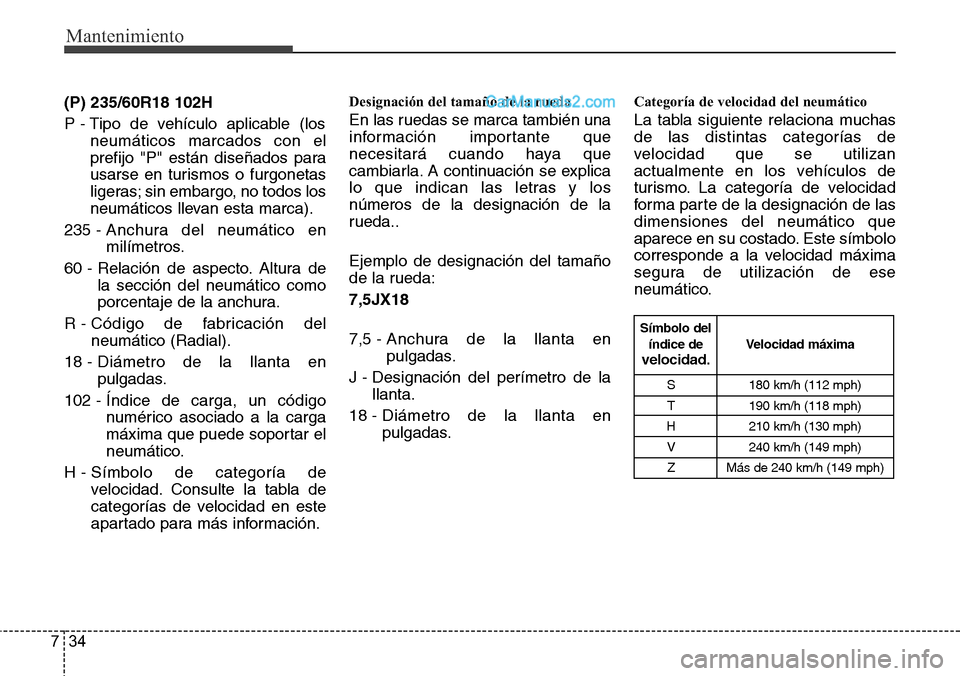

S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph)
V 240 km/h (149 mph)
Z Más de 240 km/h (149 mph)
Velocidad máxima Símbolo del
índice develocidad.
(P) 235/60R18 102H
P - Tipo de vehículo aplicable (los
neumáticos marcados con el
prefijo "P" están diseñados para
usarse en turismos o furgonetas
ligeras; sin embargo, no todos los
neumáticos llevan esta marca).
235 - Anchura del neumático en
milímetros.
60 - Relación de aspecto. Altura de
la sección del neumático como
porcentaje de la anchura.
R - Código de fabricación del
neumático (Radial).
18 - Diámetro de la llanta en
pulgadas.
102 - Índice de carga, un código
numérico asociado a la carga
máxima que puede soportar el
neumático.
H - Símbolo de categoría de
velocidad. Consulte la tabla de
categorías de velocidad en este
apartado para más información.Designación del tamaño de la rueda
En las ruedas se marca también una
información importante que
necesitará cuando haya que
cambiarla. A continuación se explica
lo que indican las letras y los
números de la designación de la
rueda..
Ejemplo de designación del tamaño
de la rueda:
7,5JX18
7,5 - Anchura de la llanta en
pulgadas.
J - Designación del perímetro de la
llanta.
18 - Diámetro de la llanta en
pulgadas.
Categoría de velocidad del neumático
La tabla siguiente relaciona muchas
de las distintas categorías de
velocidad que se utilizan
actualmente en los vehículos de
turismo. La categoría de velocidad
forma parte de la designación de las
dimensiones del neumático que
aparece en su costado. Este símbolo
corresponde a la velocidad máxima
segura de utilización de ese
neumático.

735
Mantenimiento

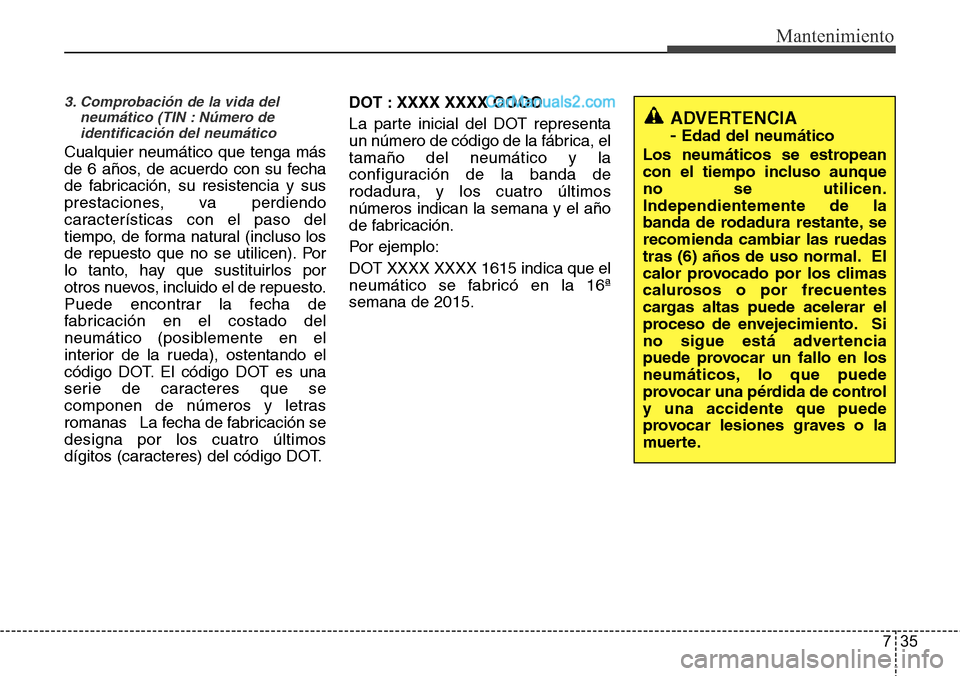

3. Comprobación de la vida del
neumático (TIN : Número de
identificación del neumático
Cualquier neumático que tenga más
de 6 años, de acuerdo con su fecha
de fabricación, su resistencia y sus
prestaciones, va perdiendo
características con el paso del
tiempo, de forma natural (incluso los
de repuesto que no se utilicen). Por
lo tanto, hay que sustituirlos por
otros nuevos, incluido el de repuesto.
Puede encontrar la fecha de
fabricación en el costado del
neumático (posiblemente en el
interior de la rueda), ostentando el
código DOT. El código DOT es una
serie de caracteres que se
componen de números y letras
romanas La fecha de fabricación se
designa por los cuatro últimos
dígitos (caracteres) del código DOT.DOT : XXXX XXXX OOOO
La parte inicial del DOT representa
un número de código de la fábrica, el
tamaño del neumático y la
configuración de la banda de
rodadura, y los cuatro últimos
números indican la semana y el año
de fabricación.
Por ejemplo:
DOT XXXX XXXX 1615 indica que el
neumático se fabricó en la 16ª
semana de 2015.
ADVERTENCIA
-
Edad del neumático
Los neumáticos se estropean
con el tiempo incluso aunque
no se utilicen.
Independientemente de la
banda de rodadura restante, se
recomienda cambiar las ruedas
tras (6) años de uso normal. El
calor provocado por los climas
calurosos o por frecuentes
cargas altas puede acelerar el
proceso de envejecimiento. Si
no sigue está advertencia
puede provocar un fallo en los
neumáticos, lo que puede
provocar una pérdida de control
y una accidente que puede
provocar lesiones graves o la
muerte.

Mantenimiento
36 7

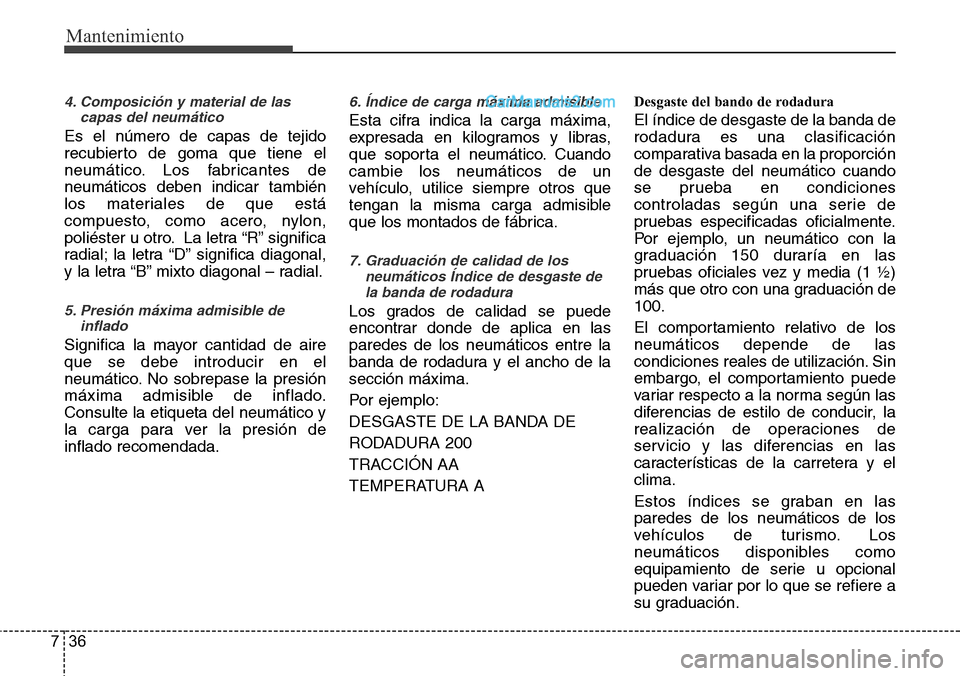

4. Composición y material de las
capas del neumático
Es el número de capas de tejido
recubierto de goma que tiene el
neumático. Los fabricantes de
neumáticos deben indicar también
los materiales de que está
compuesto, como acero, nylon,
poliéster u otro. La letra “R” significa
radial; la letra “D” significa diagonal,
y la letra “B” mixto diagonal – radial.
5. Presión máxima admisible de
inflado
Significa la mayor cantidad de aire
que se debe introducir en el
neumático. No sobrepase la presión
máxima admisible de inflado.
Consulte la etiqueta del neumático y
la carga para ver la presión de
inflado recomendada.
6. Índice de carga máxima admisible
Esta cifra indica la carga máxima,
expresada en kilogramos y libras,
que soporta el neumático. Cuando
cambie los neumáticos de un
vehículo, utilice siempre otros que
tengan la misma carga admisible
que los montados de fábrica.
7. Graduación de calidad de los
neumáticos Índice de desgaste de
la banda de rodadura
Los grados de calidad se puede
encontrar donde de aplica en las
paredes de los neumáticos entre la
banda de rodadura y el ancho de la
sección máxima.
Por ejemplo:
DESGASTE DE LA BANDA DE
RODADURA 200
TRACCIÓN AA
TEMPERATURA A
Desgaste del bando de rodadura
El índice de desgaste de la banda de
rodadura es una clasificación
comparativa basada en la proporción
de desgaste del neumático cuando
se prueba en condiciones
controladas según una serie de
pruebas especificadas oficialmente.
Por ejemplo, un neumático con la
graduación 150 duraría en las
pruebas oficiales vez y media (1 ½)
más que otro con una graduación de
100.
El comportamiento relativo de los
neumáticos depende de las
condiciones reales de utilización. Sin
embargo, el comportamiento puede
variar respecto a la norma según las
diferencias de estilo de conducir, la
realización de operaciones de
servicio y las diferencias en las
características de la carretera y el
clima.
Estos índices se graban en las
paredes de los neumáticos de los
vehículos de turismo. Los
neumáticos disponibles como
equipamiento de serie u opcional
pueden variar por lo que se refiere a
su graduación.

737
Mantenimiento

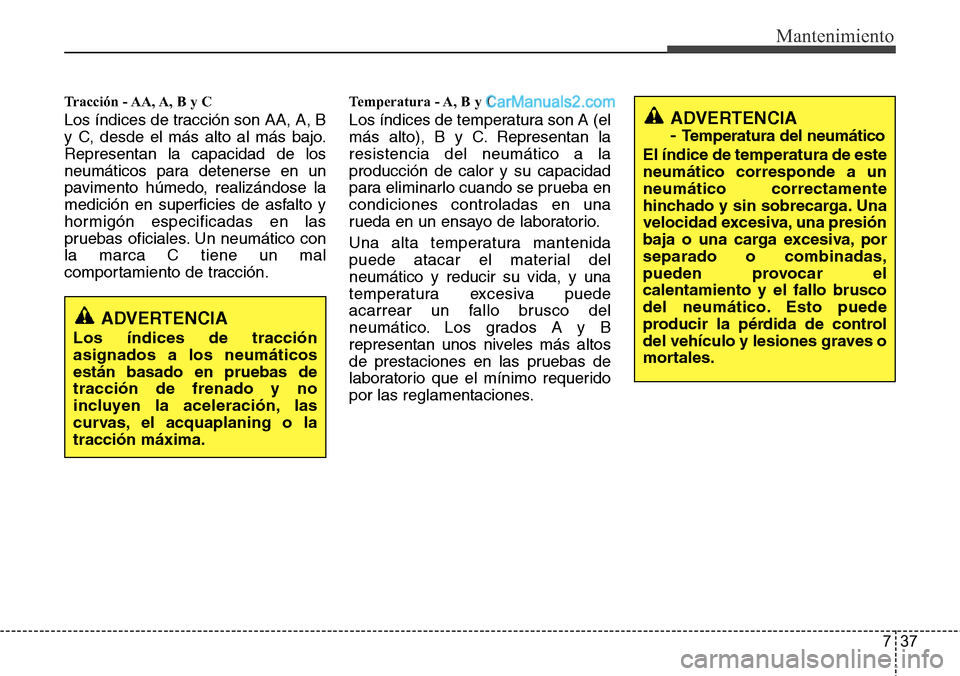

Tracción - AA, A, B y C
Los índices de tracción son AA, A, B
y C, desde el más alto al más bajo.
Representan la capacidad de los
neumáticos para detenerse en un
pavimento húmedo, realizándose la
medición en superficies de asfalto y
hormigón especificadas en las
pruebas oficiales. Un neumático con
la marca C tiene un mal
comportamiento de tracción.
Temperatura - A, B y C
Los índices de temperatura son A (el
más alto), B y C. Representan la
resistencia del neumático a la
producción de calor y su capacidad
para eliminarlo cuando se prueba en
condiciones controladas en una
rueda en un ensayo de laboratorio.
Una alta temperatura mantenida
puede atacar el material del
neumático y reducir su vida, y una
temperatura excesiva puede
acarrear un fallo brusco del
neumático. Los grados A y B
representan unos niveles más altos
de prestaciones en las pruebas de
laboratorio que el mínimo requerido
por las reglamentaciones.ADVERTENCIA
-
Temperatura del neumático
El índice de temperatura de este
neumático corresponde a un
neumático correctamente
hinchado y sin sobrecarga. Una
velocidad excesiva, una presión
baja o una carga excesiva, por
separado o combinadas,
pueden provocar el
calentamiento y el fallo brusco
del neumático. Esto puede
producir la pérdida de control
del vehículo y lesiones graves o
mortales.
ADVERTENCIA
Los índices de tracción
asignados a los neumáticos
están basado en pruebas de
tracción de frenado y no
incluyen la aceleración, las
curvas, el acquaplaning o la
tracción máxima.

Mantenimiento
38 7

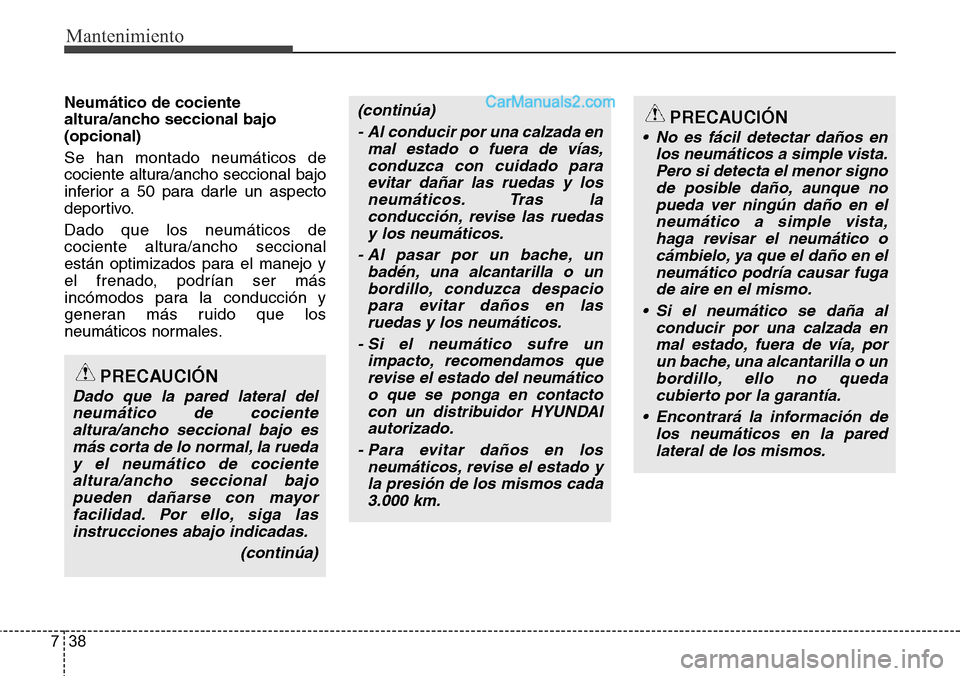

Neumático de cociente
altura/ancho seccional bajo
(opcional)
Se han montado neumáticos de
cociente altura/ancho seccional bajo
inferior a 50 para darle un aspecto
deportivo.
Dado que los neumáticos de
cociente altura/ancho seccional
están optimizados para el manejo y
el frenado, podrían ser más
incómodos para la conducción y
generan más ruido que los
neumáticos normales.
PRECAUCIÓN
Dado que la pared lateral del
neumático de cociente
altura/ancho seccional bajo es
más corta de lo normal, la rueda
y el neumático de cociente
altura/ancho seccional bajo
pueden dañarse con mayor
facilidad. Por ello, siga las
instrucciones abajo indicadas.
(continúa)
(continúa)
- Al conducir por una calzada en
mal estado o fuera de vías,
conduzca con cuidado para
evitar dañar las ruedas y los
neumáticos. Tras la
conducción, revise las ruedas
y los neumáticos.
- Al pasar por un bache, un
badén, una alcantarilla o un
bordillo, conduzca despacio
para evitar daños en las
ruedas y los neumáticos.
- Si el neumático sufre un
impacto, recomendamos que
revise el estado del neumático
o que se ponga en contacto
con un distribuidor HYUNDAI
autorizado.
- Para evitar daños en los
neumáticos, revise el estado y
la presión de los mismos cada
3.000 km.PRECAUCIÓN
• No es fácil detectar daños en
los neumáticos a simple vista.
Pero si detecta el menor signo
de posible daño, aunque no
pueda ver ningún daño en el
neumático a simple vista,
haga revisar el neumático o
cámbielo, ya que el daño en el
neumático podría causar fuga
de aire en el mismo.
• Si el neumático se daña al
conducir por una calzada en
mal estado, fuera de vía, por
un bache, una alcantarilla o un
bordillo, ello no queda
cubierto por la garantía.
• Encontrará la información de
los neumáticos en la pared
lateral de los mismos.

739
Mantenimiento

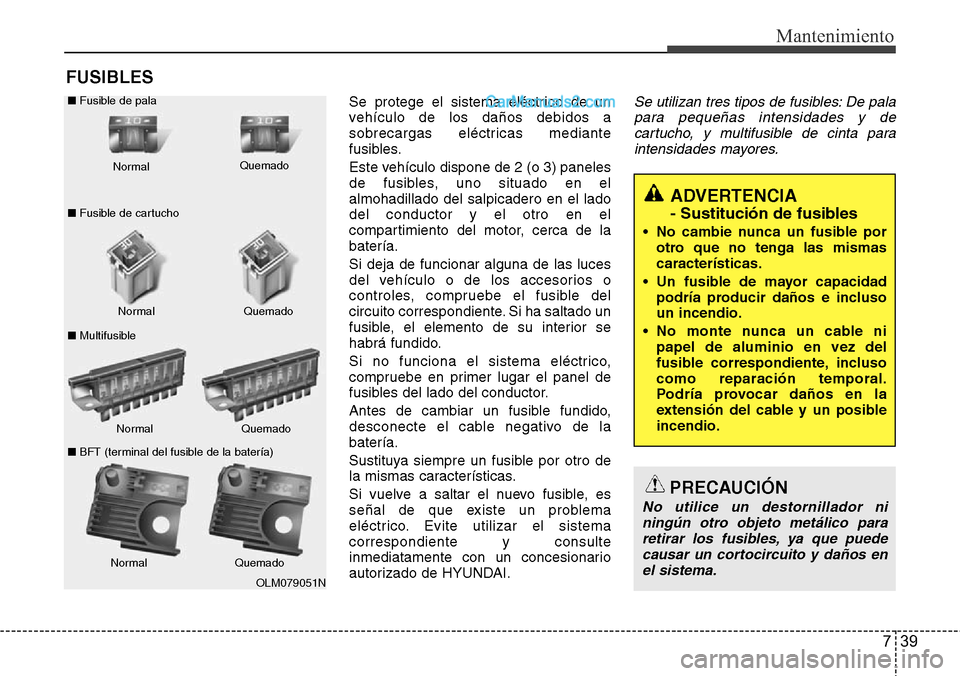

FUSIBLES
Se protege el sistema eléctrico de un
vehículo de los daños debidos a
sobrecargas eléctricas mediante
fusibles.
Este vehículo dispone de 2 (o 3) paneles
de fusibles, uno situado en el
almohadillado del salpicadero en el lado
del conductor y el otro en el
compartimiento del motor, cerca de la
batería.
Si deja de funcionar alguna de las luces
del vehículo o de los accesorios o
controles, compruebe el fusible del
circuito correspondiente. Si ha saltado un
fusible, el elemento de su interior se
habrá fundido.
Si no funciona el sistema eléctrico,
compruebe en primer lugar el panel de
fusibles del lado del conductor.
Antes de cambiar un fusible fundido,
desconecte el cable negativo de la
batería.
Sustituya siempre un fusible por otro de
la mismas características.
Si vuelve a saltar el nuevo fusible, es
señal de que existe un problema
eléctrico. Evite utilizar el sistema
correspondiente y consulte
inmediatamente con un concesionario
autorizado de HYUNDAI.Se utilizan tres tipos de fusibles: De pala
para pequeñas intensidades y de
cartucho, y multifusible de cinta para
intensidades mayores.
ADVERTENCIA
- Sustitución de fusibles
• No cambie nunca un fusible por
otro que no tenga las mismas
características.
• Un fusible de mayor capacidad
podría producir daños e incluso
un incendio.
• No monte nunca un cable ni
papel de aluminio en vez del
fusible correspondiente, incluso
como reparación temporal.
Podría provocar daños en la
extensión del cable y un posible
incendio.
PRECAUCIÓN
No utilice un destornillador ni
ningún otro objeto metálico para
retirar los fusibles, ya que puede
causar un cortocircuito y daños en
el sistema.
OLM079051N Normal Normal ■Fusible de pala
■Fusible de cartucho
■Multifusible
■BFT (terminal del fusible de la batería)Quemado
Quemado
Normal Quemado
Normal Quemado
