Hyundai Grand Santa Fe 2015 Manuel du propriétaire (in French)

775
Entretien

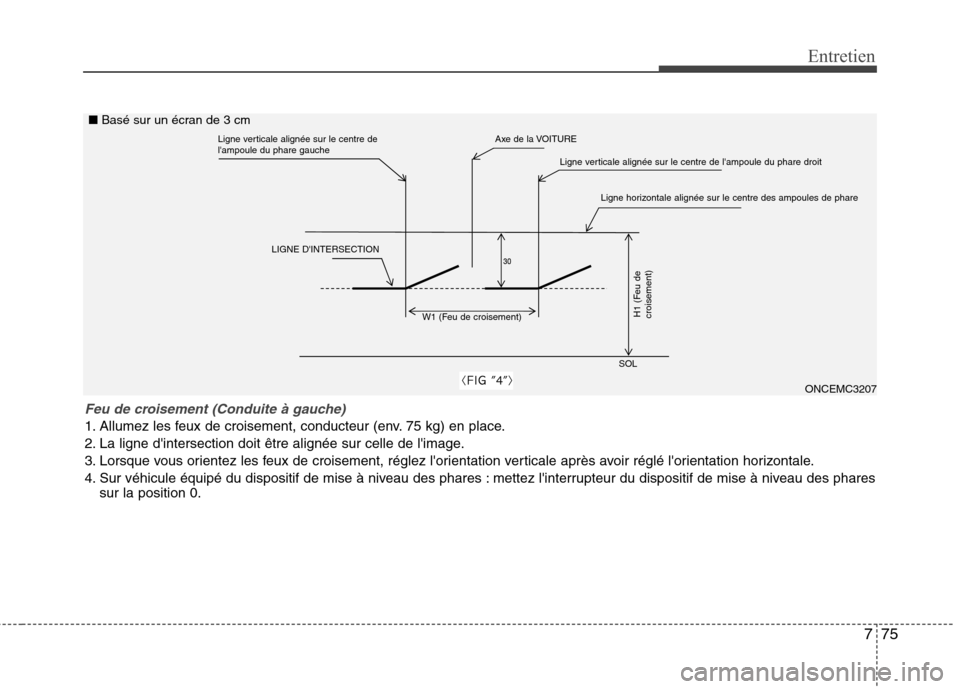

Feu de croisement (Conduite à gauche)
1. Allumez les feux de croisement, conducteur (env. 75 kg) en place.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : mettez l'interrupteur du dispositif de mise à niveau des phares
sur la position 0.
ONCEMC3207
Ligne verticale alignée sur le centre de l'ampoule du phare gauche
LIGNE D'INTERSECTION
Axe de la VOITURE
Ligne verticale alignée sur le centre de l'ampoule du phare droit
Ligne horizontale alignée sur le centre des ampoules de phare
W1 (Feu de croisement)H1 (Feu de
croisement)
SOL
â–
Basé sur un écran de 3 cm

Entretien
76
7

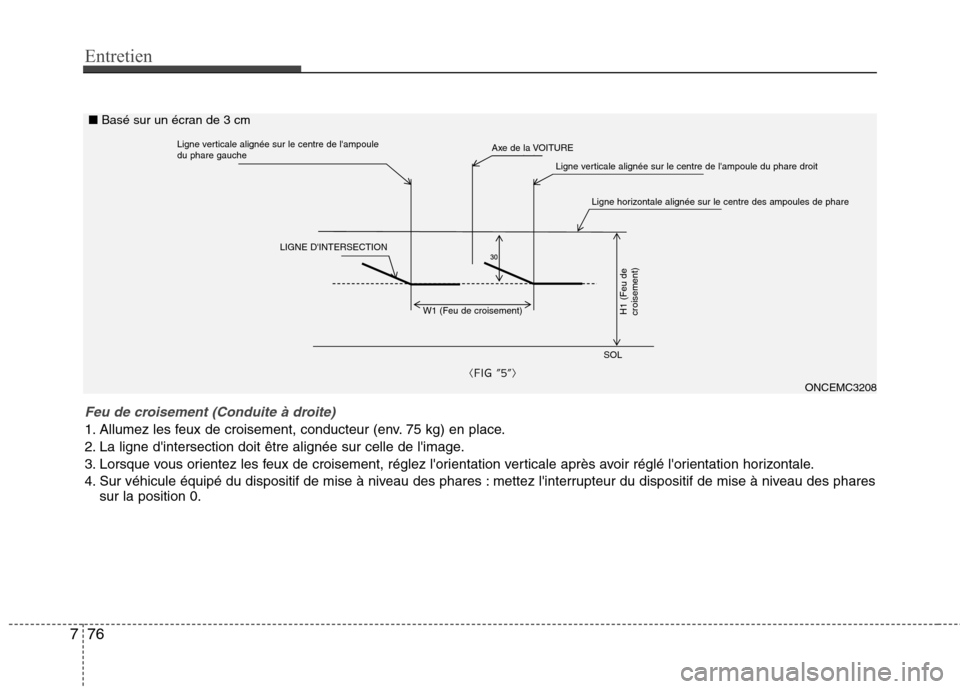

Feu de croisement (Conduite à droite)
1. Allumez les feux de croisement, conducteur (env. 75 kg) en place.
2. La ligne d'intersection doit être alignée sur celle de l'image.
3. Lorsque vous orientez les feux de croisement, réglez l'orientation verticale après avoir réglé l'orientation horizontale.
4. Sur véhicule équipé du dispositif de mise à niveau des phares : mettez l'interrupteur du dispositif de mise à niveau des phare s
sur la position 0.
ONCEMC3208
Ligne verticale alignée sur le centre de l'ampoule du phare gauche
LIGNE D'INTERSECTION
W1 (Feu de croisement)
Axe de la VOITURE
Ligne verticale alignée sur le centre de l'ampoule du phare droit
Ligne horizontale alignée sur le centre des ampoules de phare
H1 (Feu de
croisement)
SOL
â–
Basé sur un écran de 3 cm

777
Entretien

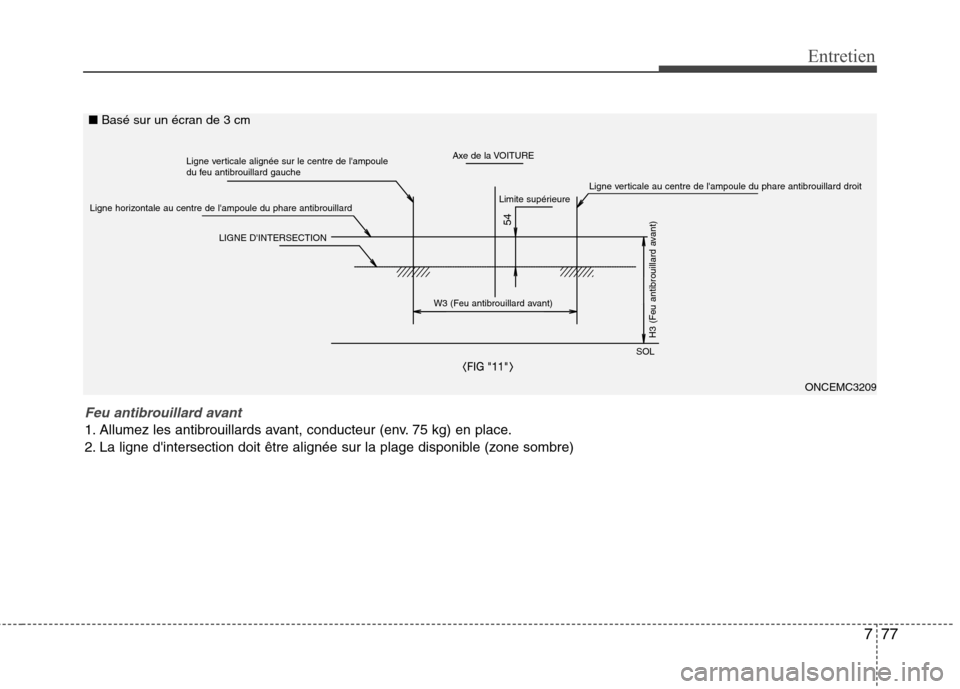

Feu antibrouillard avant
1. Allumez les antibrouillards avant, conducteur (env. 75 kg) en place.
2. La ligne d'intersection doit être alignée sur la plage disponible (zone sombre)
ONCEMC3209
Ligne verticale alignée sur le centre de l'ampoule
du feu antibrouillard gauche
LIGNE D'INTERSECTION
Axe de la VOITURE
Limite supérieure
W3 (Feu antibrouillard avant)
H3 (Feu antibrouillard avant)
54
SOL
Ligne horizontale au centre de l'ampoule du phare antibrouillard
Ligne verticale au centre de l'ampoule du phare antibrouillard droit
■Basé sur un écran de 3 cm

Entretien
78
7
Remplacement de l’ampoule du répétiteur latéral
Si l'ampoule ne fonctionne pas, il est
recommandé de faire vérifier le véhicule
par un concessionaire HYUNDAI agréé. Remplacement des ampoules du
bloc optique arrière combiné
(1) Clignotant arrière
(2) Feu de recul
(3) Feu arrière/feu stop
(4) Feu arrière (ampoule), Feu arrière /
feu stop (LED)Lumière extérieure
Feu de direction arrière et feu
stop/arrière
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Desserrez les vis de fixation du bloc
optique à l’aide d’un tournevis
cruciforme.
4. Retirez le bloc optique combiné arrière de la caisse du véhicule.
ONCNMC2037ONCEMC3214

779
Entretien

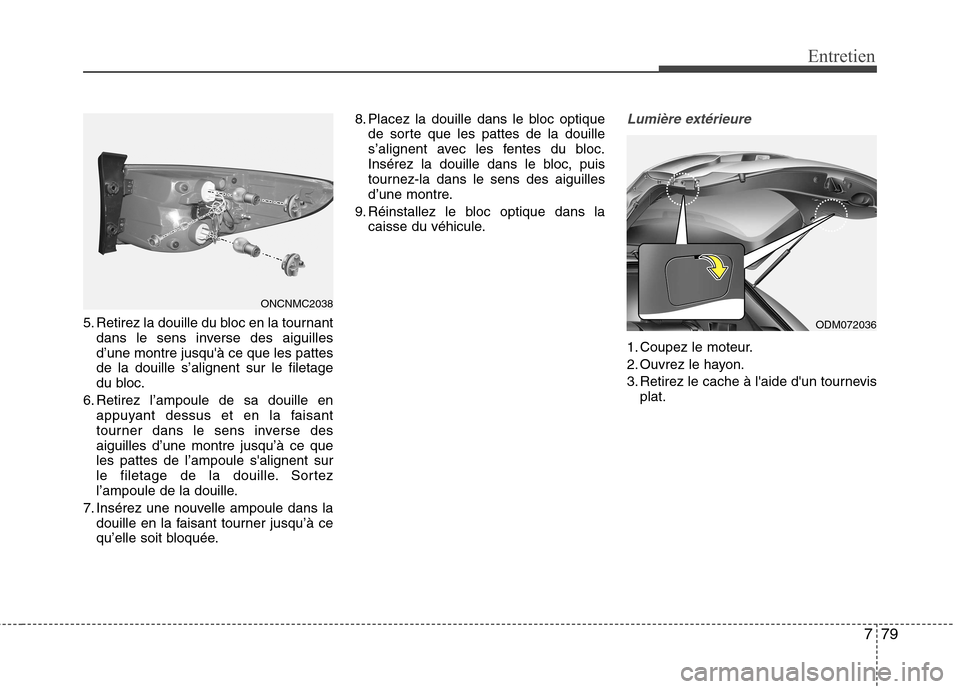

5. Retirez la douille du bloc en la tournantdans le sens inverse des aiguilles d’une montre jusqu'à ce que les pattesde la douille s’alignent sur le filetage
du bloc.
6. Retirez l’ampoule de sa douille en appuyant dessus et en la faisant
tourner dans le sens inverse desaiguilles d’une montre jusqu’à ce queles pattes de l’ampoule s'alignent sur
le filetage de la douille. Sortez
l’ampoule de la douille.
7. Insérez une nouvelle ampoule dans la douille en la faisant tourner jusqu’à ce
qu’elle soit bloquée. 8. Placez la douille dans le bloc optique
de sorte que les pattes de la douille
s’alignent avec les fentes du bloc.
Insérez la douille dans le bloc, puis
tournez-la dans le sens des aiguilles
d’une montre.
9. Réinstallez le bloc optique dans la caisse du véhicule.
Lumière extérieure
1. Coupez le moteur.
2. Ouvrez le hayon.
3. Retirez le cache à l'aide d'un tournevisplat.
ODM072036
ONCNMC2038

Entretien
80
7

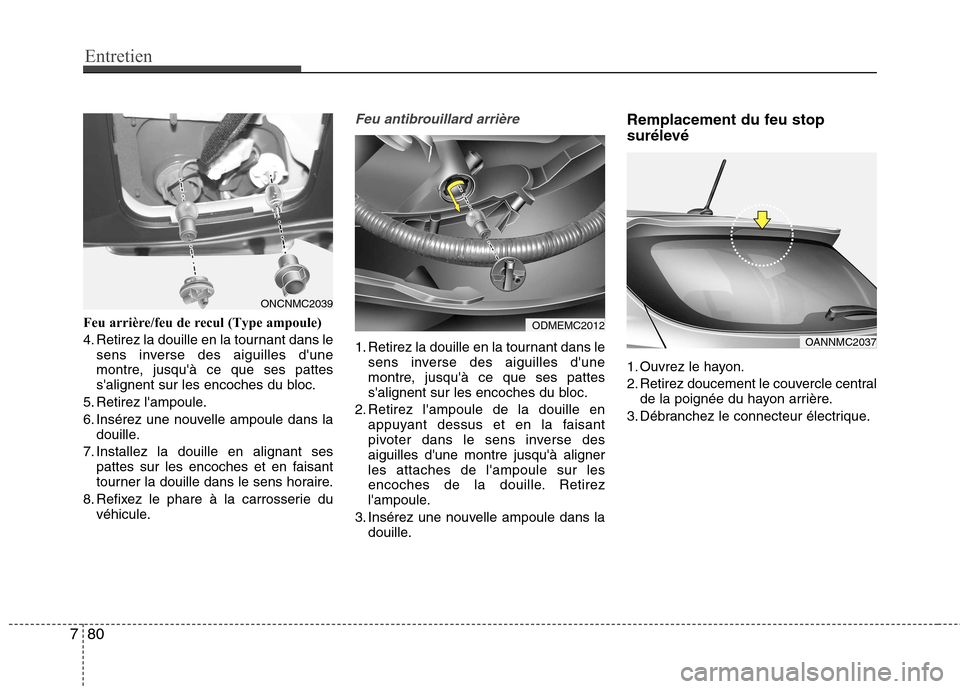

Feu arrière/feu de recul (Type ampoule)
4. Retirez la douille en la tournant dans le
sens inverse des aiguilles d'une
montre, jusqu'à ce que ses pattes
s'alignent sur les encoches du bloc.
5. Retirez l'ampoule.
6. Insérez une nouvelle ampoule dans la douille.
7. Installez la douille en alignant ses pattes sur les encoches et en faisant
tourner la douille dans le sens horaire.
8. Refixez le phare à la carrosserie du véhicule.
Feu antibrouillard arrière
1. Retirez la douille en la tournant dans lesens inverse des aiguilles d'une
montre, jusqu'à ce que ses pattes
s'alignent sur les encoches du bloc.
2. Retirez l'ampoule de la douille en appuyant dessus et en la faisant
pivoter dans le sens inverse desaiguilles d'une montre jusqu'à alignerles attaches de l'ampoule sur les
encoches de la douille. Retirez
l'ampoule.
3. Insérez une nouvelle ampoule dans la douille. Remplacement du feu stop
surélevé
1. Ouvrez le hayon.
2. Retirez doucement le couvercle central
de la poignée du hayon arrière.
3. Débranchez le connecteur électrique.
ODMEMC2012
ONCNMC2039
OANNMC2037

781
Entretien

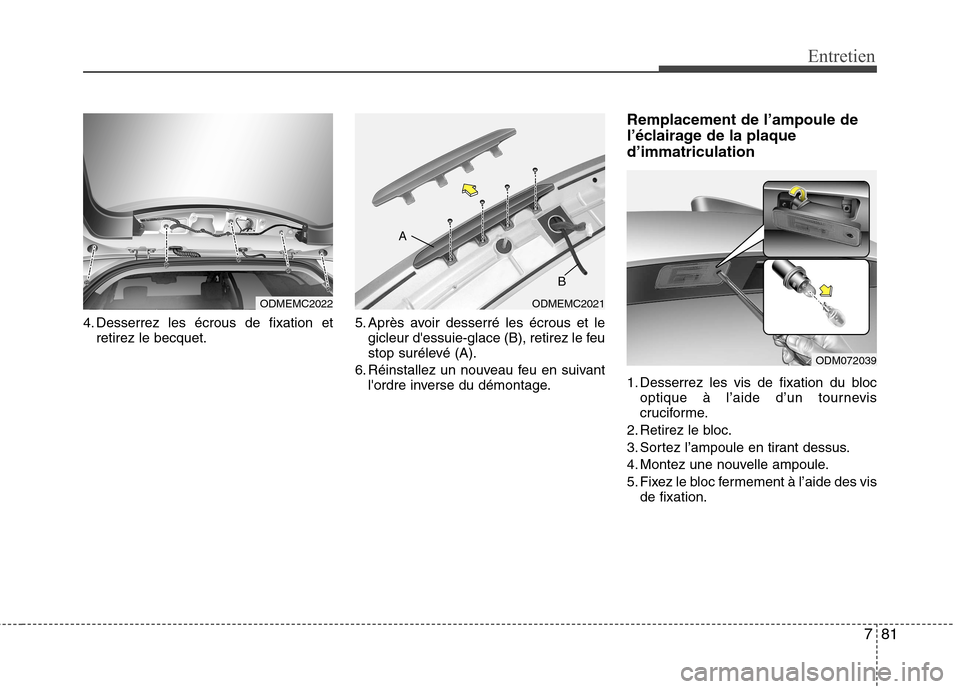

4. Desserrez les écrous de fixation etretirez le becquet. 5. Après avoir desserré les écrous et le
gicleur d'essuie-glace (B), retirez le feu
stop surélevé (A).
6. Réinstallez un nouveau feu en suivant l'ordre inverse du démontage. Remplacement de l’ampoule de
l’éclairage de la plaqued’immatriculation
1. Desserrez les vis de fixation du bloc
optique à l’aide d’un tournevis
cruciforme.
2. Retirez le bloc.
3. Sortez l’ampoule en tirant dessus.
4. Montez une nouvelle ampoule.
5. Fixez le bloc fermement à l’aide des vis de fixation.
ODMEMC2022ODMEMC2021
B
A
ODM072039

Entretien
82
7

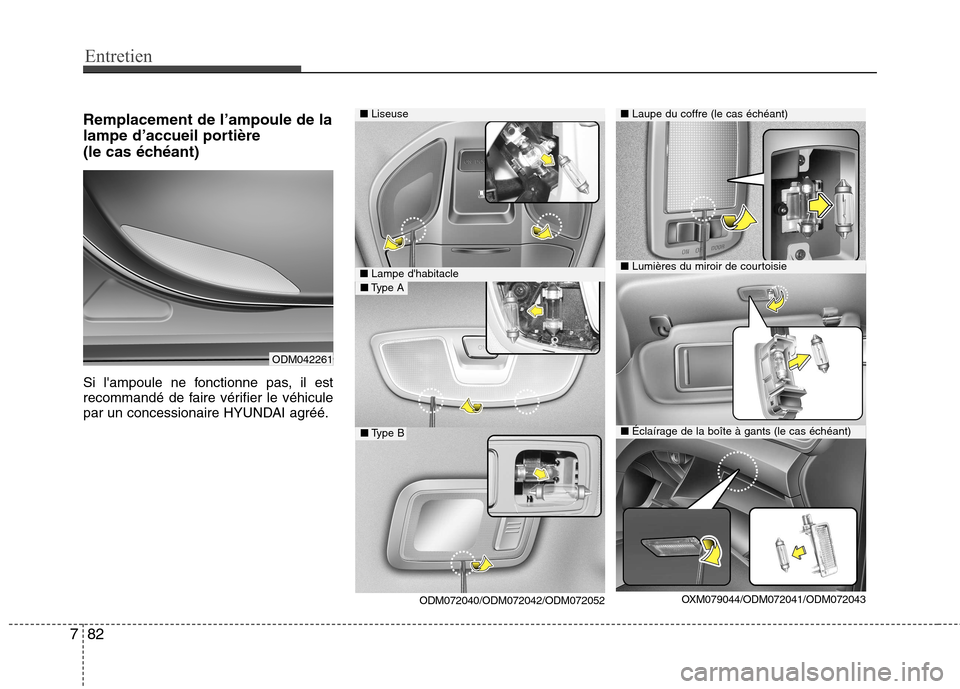

Remplacement de l’ampoule de la
lampe d’accueil portière
(le cas échéant)
Si l'ampoule ne fonctionne pas, il est
recommandé de faire vérifier le véhicule
par un concessionaire HYUNDAI agréé.
ODM042261
â–  Liseuse
OXM079044/ODM072041/ODM072043
■ Éclaírage de la boîte à gants (le cas échéant)
■Laupe du coffre (le cas échéant)
■Lumières du miroir de courtoisie■Lampe d'habitacle
ODM072040/ODM072042/ODM072052â– Type A
â– Type B

783
Entretien

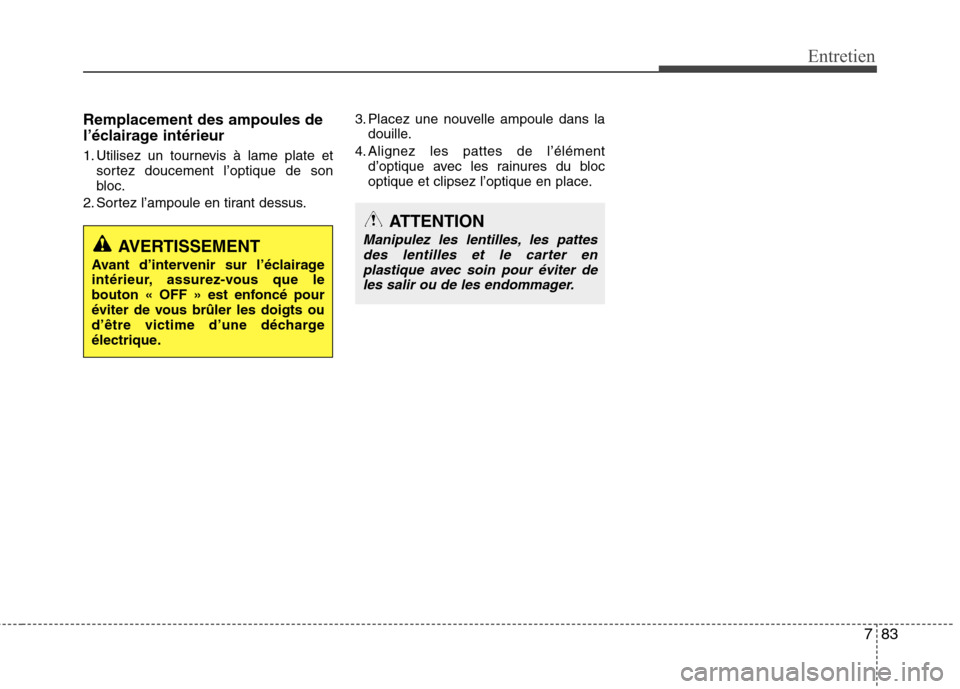

Remplacement des ampoules de
l’éclairage intérieur
1. Utilisez un tournevis à lame plate etsortez doucement l’optique de son
bloc.
2. Sortez l’ampoule en tirant dessus. 3. Placez une nouvelle ampoule dans la
douille.
4. Alignez les pattes de l’élément d’optique avec les rainures du bloc
optique et clipsez l’optique en place.
AVERTISSEMENT
Avant d’intervenir sur l’éclairage
intérieur, assurez-vous que le
bouton « OFF » est enfoncé pour
éviter de vous brûler les doigts ou
d’être victime d’une décharge
électrique.
ATTENTION
Manipulez les lentilles, les pattes des lentilles et le carter en plastique avec soin pour éviter de les salir ou de les endommager.

Entretien
84
7

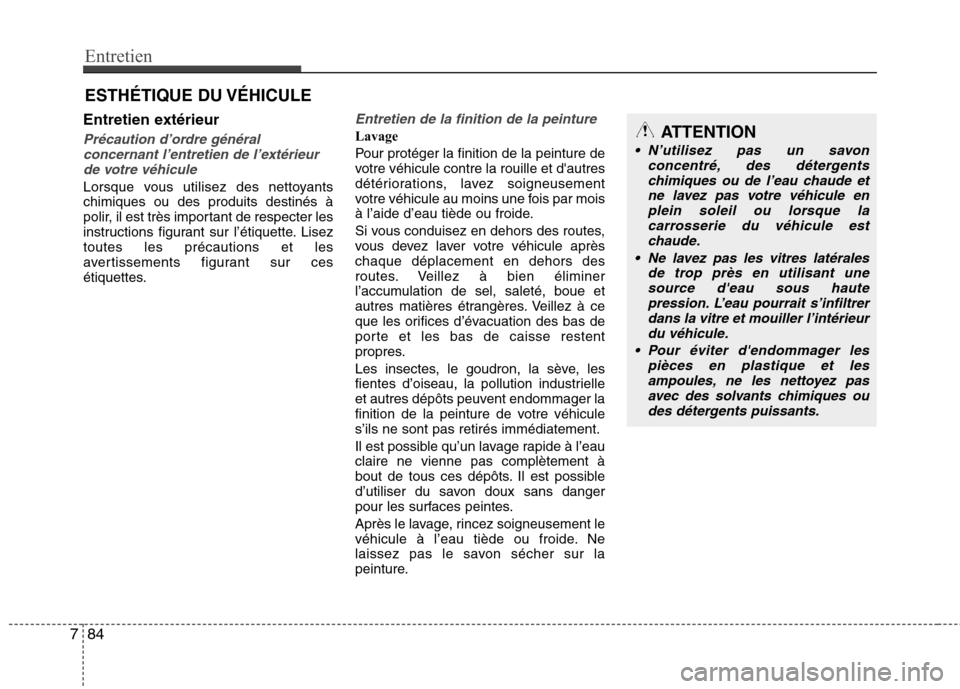

ESTHÉTIQUE DU VÉHICULE
Entretien extérieur
Précaution d’ordre général concernant l’entretien de l’extérieurde votre véhicule
Lorsque vous utilisez des nettoyants chimiques ou des produits destinés à
polir, il est très important de respecter les
instructions figurant sur l’étiquette. Liseztoutes les précautions et les
avertissements figurant sur ces
étiquettes.
Entretien de la finition de la peinture
Lavage
Pour protéger la finition de la peinture de
votre véhicule contre la rouille et d'autres
détériorations, lavez soigneusement
votre véhicule au moins une fois par mois
à l’aide d’eau tiède ou froide.
Si vous conduisez en dehors des routes,
vous devez laver votre véhicule aprèschaque déplacement en dehors des
routes. Veillez à bien éliminer
l’accumulation de sel, saleté, boue et
autres matières étrangères. Veillez à ce
que les orifices d’évacuation des bas de
porte et les bas de caisse restent
propres.
Les insectes, le goudron, la sève, les
fientes d’oiseau, la pollution industrielle
et autres dépôts peuvent endommager la
finition de la peinture de votre véhicules’ils ne sont pas retirés immédiatement.
Il est possible qu’un lavage rapide à l’eau claire ne vienne pas complètement à
bout de tous ces dépôts. Il est possible
d’utiliser du savon doux sans danger
pour les surfaces peintes.
Après le lavage, rincez soigneusement le
véhicule à l’eau tiède ou froide. Ne
laissez pas le savon sécher sur la
peinture.ATTENTION
N’utilisez pas un savon concentré, des détergents
chimiques ou de l’eau chaude et ne lavez pas votre véhicule enplein soleil ou lorsque lacarrosserie du véhicule est
chaude.
Ne lavez pas les vitres latérales de trop près en utilisant unesource d'eau sous haute
pression. L’eau pourrait s’infiltrer dans la vitre et mouiller l’intérieurdu véhicule.
Pour éviter d'endommager les pièces en plastique et les
ampoules, ne les nettoyez pasavec des solvants chimiques oudes détergents puissants.
