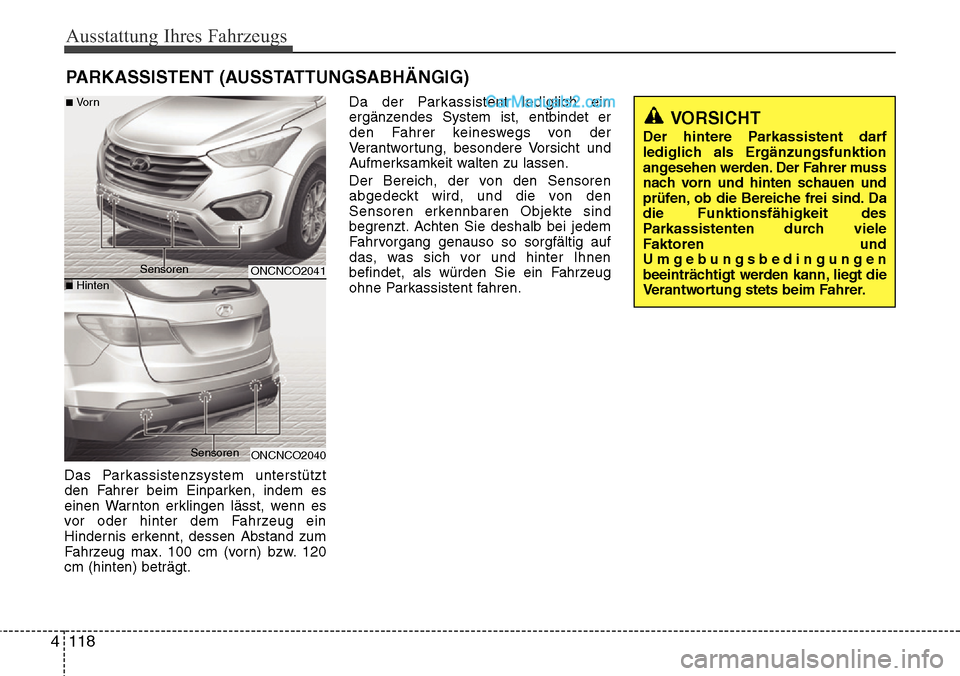

Ausstattung Ihres Fahrzeugs
118
4
Das Parkassistenzsystem unterstützt
den Fahrer beim Einparken, indem es
einen Warnton erklingen lässt, wenn es
vor oder hinter dem Fahrzeug ein
Hindernis erkennt, dessen Abstand zum
Fahrzeug max. 100 cm (vorn) bzw. 120
cm (hinten) beträgt. Da der Parkassistent lediglich ein
ergänzendes System ist, entbindet er
den Fahrer keineswegs von der
Verantwortung, besondere Vorsicht und
Aufmerksamkeit walten zu lassen.
Der Bereich, der von den Sensoren
abgedeckt wird, und die von den
Sensoren erkennbaren Objekte sind
begrenzt. Achten Sie deshalb bei jedem
Fahrvorgang genauso so sorgfältig auf
das, was sich vor und hinter Ihnen
befindet, als würden Sie ein Fahrzeug
ohne Parkassistent fahren.
PARKASSISTENT (AUSSTATTUNGSABHÄNGIG)
VORSICHT
Der hintere Parkassistent darf
lediglich als Ergänzungsfunktion
angesehen werden. Der Fahrer muss
nach vorn und hinten schauen und
prüfen, ob die Bereiche frei sind. Da
die Funktionsfähigkeit des
Parkassistenten durch viele
Faktoren und
Umgebungsbedingungen
beeinträchtigt werden kann, liegt die
Verantwortung stets beim Fahrer.
ONCNCO2041
ONCNCO2040
■Vo r n
■Hinten
Sensoren
Sensoren

4 119

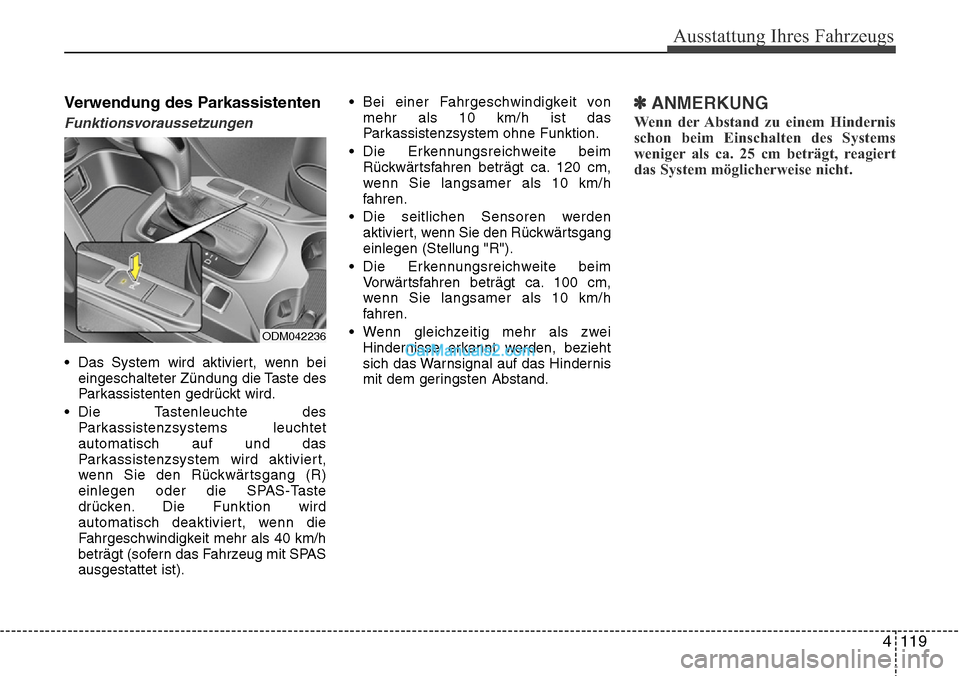

Ausstattung Ihres Fahrzeugs
Verwendung des Parkassistenten
Funktionsvoraussetzungen
• Das System wird aktiviert, wenn beieingeschalteter Zündung die Taste des
Parkassistenten gedrückt wird.
• Die Tastenleuchte des Parkassistenzsystems leuchtet
automatisch auf und das
Parkassistenzsystem wird aktiviert,
wenn Sie den Rückwärtsgang (R)
einlegen oder die SPAS-Taste
drücken. Die Funktion wird
automatisch deaktiviert, wenn die
Fahrgeschwindigkeit mehr als 40 km/h
beträgt (sofern das Fahrzeug mit SPAS
ausgestattet ist). • Bei einer Fahrgeschwindigkeit von
mehr als 10 km/h ist das
Parkassistenzsystem ohne Funktion.
• Die Erkennungsreichweite beim Rückwärtsfahren beträgt ca. 120 cm,
wenn Sie langsamer als 10 km/h
fahren.
• Die seitlichen Sensoren werden aktiviert, wenn Sie den Rückwärtsgang
einlegen (Stellung "R").
• Die Erkennungsreichweite beim Vorwärtsfahren beträgt ca. 100 cm,
wenn Sie langsamer als 10 km/h
fahren.
• Wenn gleichzeitig mehr als zwei Hindernisse erkannt werden, bezieht
sich das Warnsignal auf das Hindernis
mit dem geringsten Abstand.
✽ANMERKUNG
Wenn der Abstand zu einem Hindernis
schon beim Einschalten des Systems
weniger als ca. 25 cm beträgt, reagiert
das System möglicherweise nicht.
ODM042236

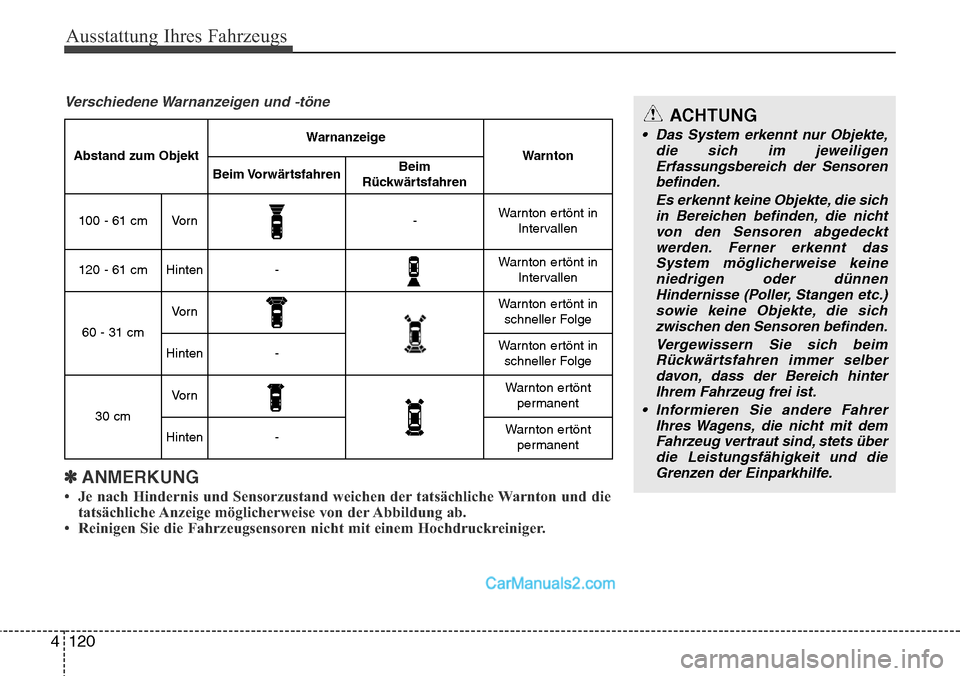

Ausstattung Ihres Fahrzeugs
120
4
✽ANMERKUNG
• Je nach Hindernis und Sensorzustand weichen der tatsächliche Warnton und die
tatsächliche Anzeige möglicherweise von der Abbildung ab.
• Reinigen Sie die Fahrzeugsensoren nicht mit einem Hochdruckreiniger.
Verschiedene Warnanzeigen und -töne
Abstand zum Objekt
Warnanzeige
Warnton
Beim VorwärtsfahrenBeim
Rückwärtsfahren
100 - 61 cmVo r n-Warnton ertönt in Intervallen
120 - 61 cmHinten-Warnton ertönt inIntervallen
60 - 31 cm
Vo r nWarnton ertönt inschneller Folge
Hinten-Warnton ertönt inschneller Folge
30 cm
Vo r nWarnton ertönt permanent
Hinten-Warnton ertöntpermanent
ACHTUNG
• Das System erkennt nur Objekte, die sich im jeweiligenErfassungsbereich der Sensoren befinden.
Es erkennt keine Objekte, die sichin Bereichen befinden, die nichtvon den Sensoren abgedeckt werden. Ferner erkennt dasSystem möglicherweise keine niedrigen oder dünnenHindernisse (Poller, Stangen etc.) sowie keine Objekte, die sichzwischen den Sensoren befinden.
Vergewissern Sie sich beimRückwärtsfahren immer selberdavon, dass der Bereich hinterIhrem Fahrzeug frei ist.
• Informieren Sie andere Fahrer Ihres Wagens, die nicht mit demFahrzeug vertraut sind, stets überdie Leistungsfähigkeit und die Grenzen der Einparkhilfe.

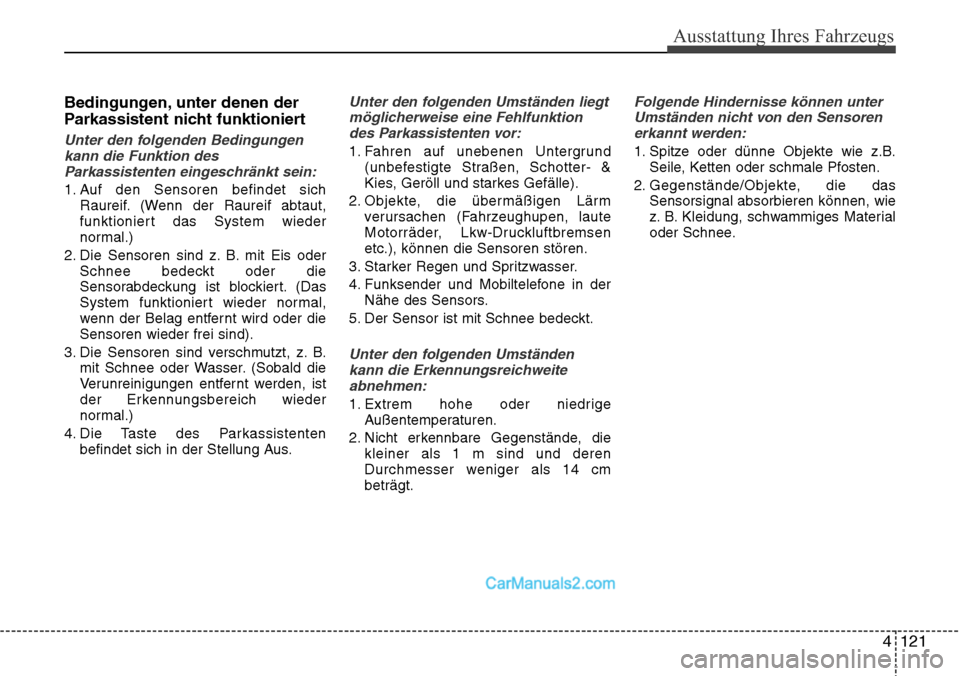

4 121
Ausstattung Ihres Fahrzeugs
Bedingungen, unter denen der
Parkassistent nicht funktioniert
Unter den folgenden Bedingungenkann die Funktion desParkassistenten eingeschränkt sein:
1. Auf den Sensoren befindet sich Raureif. (Wenn der Raureif abtaut,
funktioniert das System wieder
normal.)
2. Die Sensoren sind z. B. mit Eis oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert. (Das
System funktioniert wieder normal,
wenn der Belag entfernt wird oder die
Sensoren wieder frei sind).
3. Die Sensoren sind verschmutzt, z. B. mit Schnee oder Wasser. (Sobald die
Verunreinigungen entfernt werden, ist
der Erkennungsbereich wieder
normal.)
4. Die Taste des Parkassistenten befindet sich in der Stellung Aus.
Unter den folgenden Umständen liegtmöglicherweise eine Fehlfunktiondes Parkassistenten vor:
1. Fahren auf unebenen Untergrund (unbefestigte Straßen, Schotter- &
Kies, Geröll und starkes Gefälle).
2. Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen, laute
Motorräder, Lkw-Druckluftbremsen
etc.), können die Sensoren stören.
3. Starker Regen und Spritzwasser.
4. Funksender und Mobiltelefone in der Nähe des Sensors.
5. Der Sensor ist mit Schnee bedeckt.
Unter den folgenden Umständen kann die Erkennungsreichweiteabnehmen:
1. Extrem hohe oder niedrige Außentemperaturen.
2. Nicht erkennbare Gegenstände, die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cm
beträgt.
Folgende Hindernisse können unterUmständen nicht von den Sensoren erkannt werden:
1. Spitze oder dünne Objekte wie z.B. Seile, Ketten oder schmale Pfosten.
2. Gegenstände/Objekte, die das Sensorsignal absorbieren können, wie
z. B. Kleidung, schwammiges Material
oder Schnee.

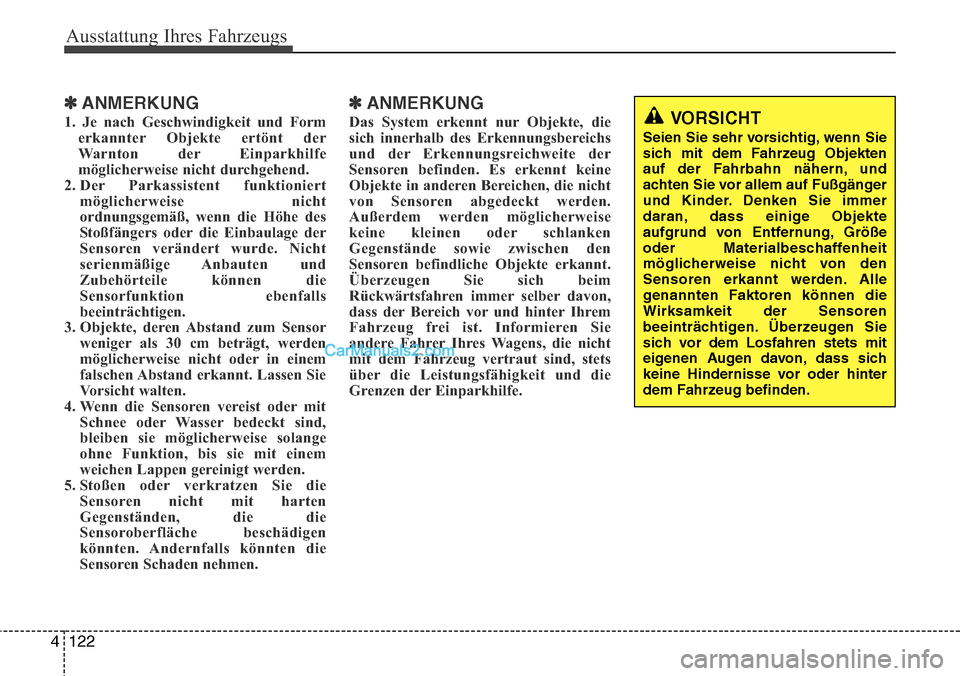

Ausstattung Ihres Fahrzeugs
122
4
✽ANMERKUNG
1. Je nach Geschwindigkeit und Form
erkannter Objekte ertönt der
Warnton der Einparkhilfe
möglicherweise nicht durchgehend.
2. Der Parkassistent funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Höhe des
Stoßfängers oder die Einbaulage der
Sensoren verändert wurde. Nicht
serienmäßige Anbauten und
Zubehörteile können die
Sensorfunktion ebenfalls
beeinträchtigen.
3. Objekte, deren Abstand zum Sensor weniger als 30 cm beträgt, werden
möglicherweise nicht oder in einem
falschen Abstand erkannt. Lassen Sie
Vorsicht walten.
4. Wenn die Sensoren vereist oder mit Schnee oder Wasser bedeckt sind,
bleiben sie möglicherweise solange
ohne Funktion, bis sie mit einem
weichen Lappen gereinigt werden.
5. Stoßen oder verkratzen Sie die Sensoren nicht mit harten
Gegenständen, die die
Sensoroberfläche beschädigen
könnten. Andernfalls könnten die
Sensoren Schaden nehmen.
✽ANMERKUNG
Das System erkennt nur Objekte, die
sich innerhalb des Erkennungsbereichs
und der Erkennungsreichweite der
Sensoren befinden. Es erkennt keine
Objekte in anderen Bereichen, die nicht
von Sensoren abgedeckt werden.
Außerdem werden möglicherweise
keine kleinen oder schlanken
Gegenstände sowie zwischen den
Sensoren befindliche Objekte erkannt.
Überzeugen Sie sich beim
Rückwärtsfahren immer selber davon,
dass der Bereich vor und hinter Ihrem
Fahrzeug frei ist. Informieren Sie
andere Fahrer Ihres Wagens, die nicht
mit dem Fahrzeug vertraut sind, stets
über die Leistungsfähigkeit und die
Grenzen der Einparkhilfe.VORSICHT
Seien Sie sehr vorsichtig, wenn Sie
sich mit dem Fahrzeug Objekten
auf der Fahrbahn nähern, und
achten Sie vor allem auf Fußgänger
und Kinder. Denken Sie immer
daran, dass einige Objekte
aufgrund von Entfernung, Größe
oder Materialbeschaffenheit
möglicherweise nicht von den
Sensoren erkannt werden. Alle
genannten Faktoren können die
Wirksamkeit der Sensoren
beeinträchtigen. Überzeugen Sie
sich vor dem Losfahren stets mit
eigenen Augen davon, dass sich
keine Hindernisse vor oder hinter
dem Fahrzeug befinden.

4 123

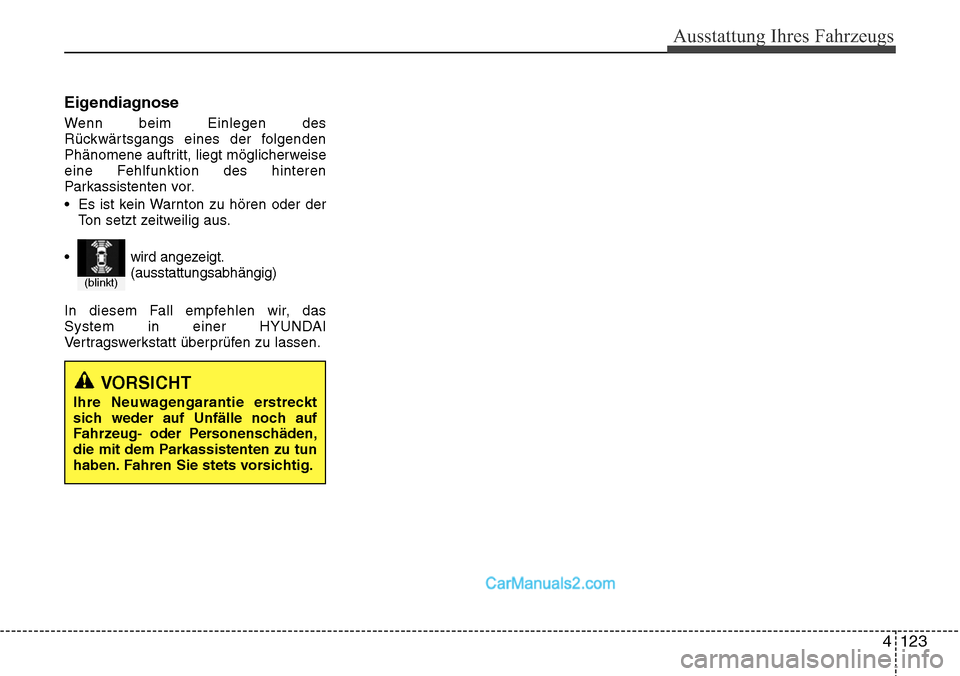

Ausstattung Ihres Fahrzeugs
Eigendiagnose
Wenn beim Einlegen des
Rückwärtsgangs eines der folgenden
Phänomene auftritt, liegt möglicherweise
eine Fehlfunktion des hinteren
Parkassistenten vor.
• Es ist kein Warnton zu hören oder derTon setzt zeitweilig aus.
In diesem Fall empfehlen wir, das
System in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
VORSICHT
Ihre Neuwagengarantie erstreckt
sich weder auf Unfälle noch auf
Fahrzeug- oder Personenschäden,
die mit dem Parkassistenten zu tun
haben. Fahren Sie stets vorsichtig.
(blinkt)
• wird angezeigt. (ausstattungsabhängig)

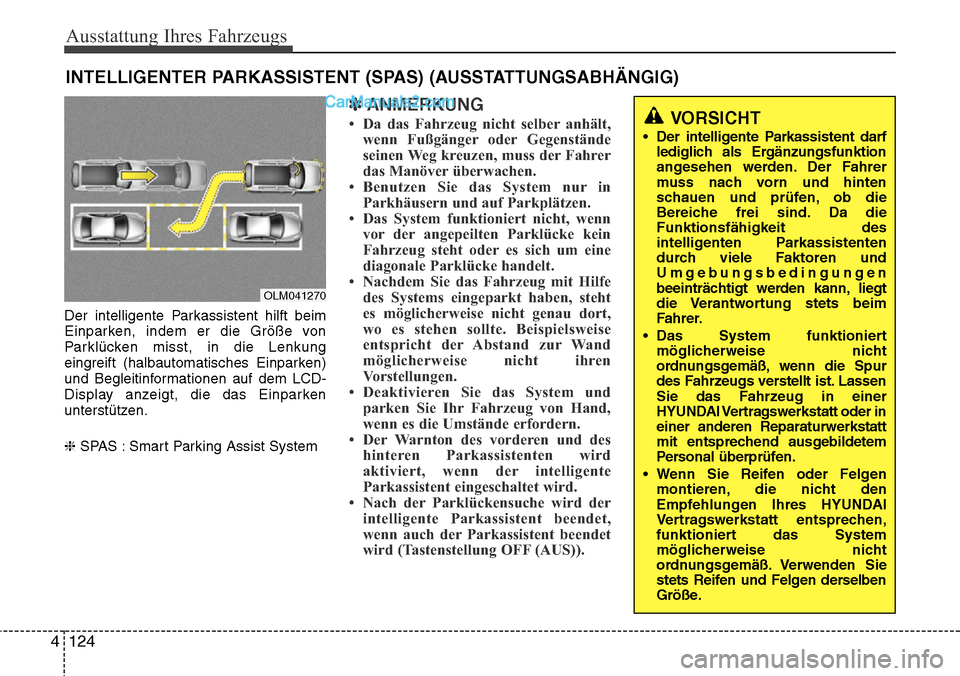

Ausstattung Ihres Fahrzeugs
124
4
Der intelligente Parkassistent hilft beim
Einparken, indem er die Größe von
Parklücken misst, in die Lenkung
eingreift (halbautomatisches Einparken)
und Begleitinformationen auf dem LCD-
Display anzeigt, die das Einparken
unterstützen.
❈ SPAS : Smart Parking Assist System
✽ANMERKUNG
• Da das Fahrzeug nicht selber anhält,
wenn Fußgänger oder Gegenstände
seinen Weg kreuzen, muss der Fahrer
das Manöver überwachen.
• Benutzen Sie das System nur in Parkhäusern und auf Parkplätzen.
• Das System funktioniert nicht, wenn vor der angepeilten Parklücke kein
Fahrzeug steht oder es sich um eine
diagonale Parklücke handelt.
• Nachdem Sie das Fahrzeug mit Hilfe des Systems eingeparkt haben, steht
es möglicherweise nicht genau dort,
wo es stehen sollte. Beispielsweise
entspricht der Abstand zur Wand
möglicherweise nicht ihren
Vorstellungen.
• Deaktivieren Sie das System und parken Sie Ihr Fahrzeug von Hand,
wenn es die Umstände erfordern.
• Der Warnton des vorderen und des hinteren Parkassistenten wird
aktiviert, wenn der intelligente
Parkassistent eingeschaltet wird.
• Nach der Parklückensuche wird der intelligente Parkassistent beendet,
wenn auch der Parkassistent beendet
wird (Tastenstellung OFF (AUS)).
INTELLIGENTER PARKASSISTENT (SPAS) (AUSSTATTUNGSABHÄNGIG)
OLM041270
VORSICHT
• Der intelligente Parkassistent darf
lediglich als Ergänzungsfunktion
angesehen werden. Der Fahrer
muss nach vorn und hinten
schauen und prüfen, ob die
Bereiche frei sind. Da die
Funktionsfähigkeit des
intelligenten Parkassistenten
durch viele Faktoren und
Umgebungsbedingungen
beeinträchtigt werden kann, liegt
die Verantwortung stets beim
Fahrer.
• Das System funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Spur
des Fahrzeugs verstellt ist. Lassen
Sie das Fahrzeug in einer
HYUNDAI Vertragswerkstatt oder in
einer anderen Reparaturwerkstatt
mit entsprechend ausgebildetem
Personal überprüfen.
• Wenn Sie Reifen oder Felgen montieren, die nicht den
Empfehlungen Ihres HYUNDAI
Vertragswerkstatt entsprechen,
funktioniert das System
möglicherweise nicht
ordnungsgemäß. Verwenden Sie
stets Reifen und Felgen derselben
Größe.

4 125

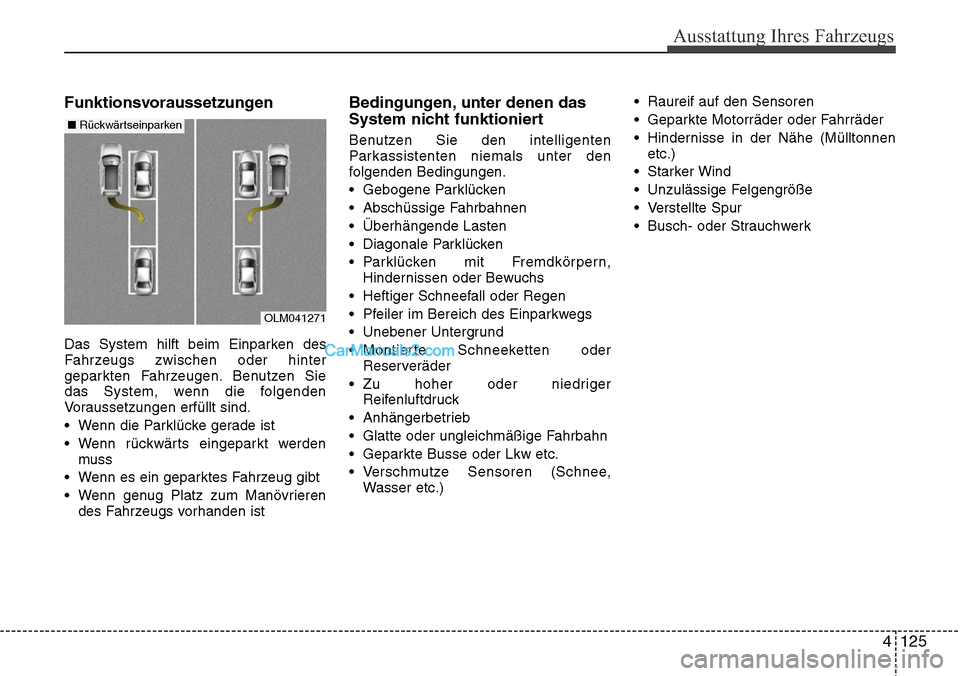

Ausstattung Ihres Fahrzeugs
Funktionsvoraussetzungen
Das System hilft beim Einparken des
Fahrzeugs zwischen oder hinter
geparkten Fahrzeugen. Benutzen Sie
das System, wenn die folgenden
Voraussetzungen erfüllt sind.
• Wenn die Parklücke gerade ist
• Wenn rückwärts eingeparkt werdenmuss
• Wenn es ein geparktes Fahrzeug gibt
• Wenn genug Platz zum Manövrieren des Fahrzeugs vorhanden ist
Bedingungen, unter denen das
System nicht funktioniert
Benutzen Sie den intelligenten
Parkassistenten niemals unter den
folgenden Bedingungen.
• Gebogene Parklücken
• Abschüssige Fahrbahnen
• Überhängende Lasten
• Diagonale Parklücken
• Parklücken mit Fremdkörpern,Hindernissen oder Bewuchs
• Heftiger Schneefall oder Regen
• Pfeiler im Bereich des Einparkwegs
• Unebener Untergrund
• Montierte Schneeketten oder Reserveräder
• Zu hoher oder niedriger Reifenluftdruck
• Anhängerbetrieb
• Glatte oder ungleichmäßige Fahrbahn
• Geparkte Busse oder Lkw etc.
• Verschmutze Sensoren (Schnee, Wasser etc.) • Raureif auf den Sensoren
• Geparkte Motorräder oder Fahrräder
• Hindernisse in der Nähe (Mülltonnen
etc.)
• Starker Wind
• Unzulässige Felgengröße
• Verstellte Spur
• Busch- oder Strauchwerk
OLM041271
■ Rückwärtseinparken

Ausstattung Ihres Fahrzeugs
126
4

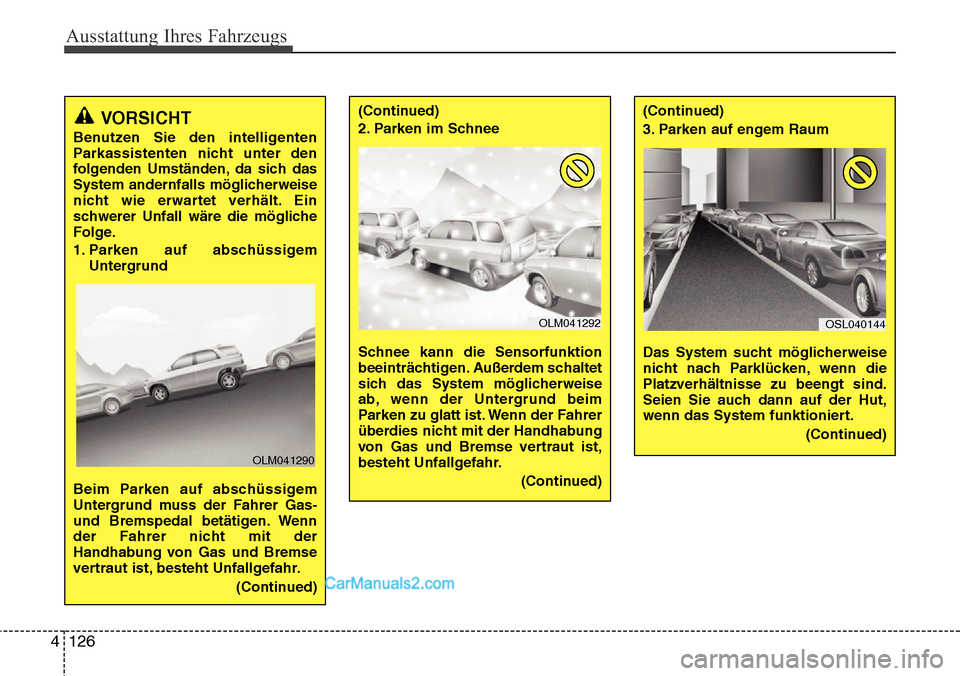

VORSICHT
Benutzen Sie den intelligenten
Parkassistenten nicht unter den
folgenden Umständen, da sich das
System andernfalls möglicherweise
nicht wie erwartet verhält. Ein
schwerer Unfall wäre die mögliche
Folge.
1. Parken auf abschüssigem
Untergrund
Beim Parken auf abschüssigem
Untergrund muss der Fahrer Gas-
und Bremspedal betätigen. Wenn
der Fahrer nicht mit der
Handhabung von Gas und Bremse
vertraut ist, besteht Unfallgefahr. (Continued)
(Continued)
2. Parken im Schnee
Schnee kann die Sensorfunktion
beeinträchtigen. Außerdem schaltet
sich das System möglicherweise
ab, wenn der Untergrund beim
Parken zu glatt ist. Wenn der Fahrer
überdies nicht mit der Handhabung
von Gas und Bremse vertraut ist,
besteht Unfallgefahr.(Continued)(Continued)
3. Parken auf engem Raum
Das System sucht möglicherweise
nicht nach Parklücken, wenn die
Platzverhältnisse zu beengt sind.
Seien Sie auch dann auf der Hut,
wenn das System funktioniert.(Continued)
OLM041290
OLM041292OSL040144

4 127
Ausstattung Ihres Fahrzeugs
(Continued)

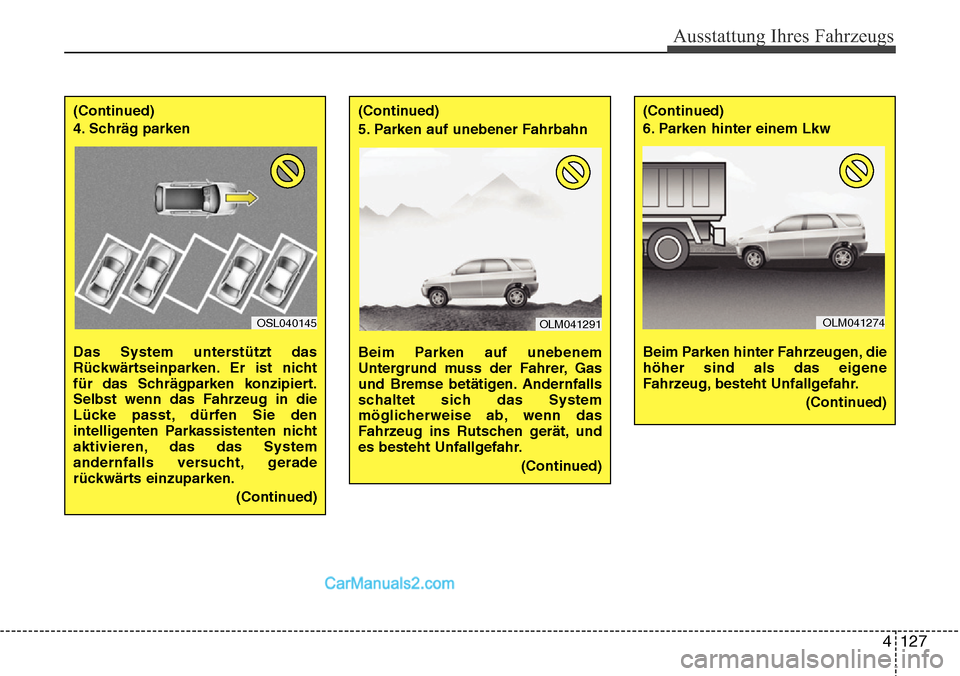

4. Schräg parken
Das System unterstützt das
Rückwärtseinparken. Er ist nicht
für das Schrägparken konzipiert.
Selbst wenn das Fahrzeug in die
Lücke passt, dürfen Sie den
intelligenten Parkassistenten nicht
aktivieren, das das System
andernfalls versucht, gerade
rückwärts einzuparken.(Continued)(Continued)
5. Parken auf unebener Fahrbahn
Beim Parken auf unebenem
Untergrund muss der Fahrer, Gas
und Bremse betätigen. Andernfalls
schaltet sich das System
möglicherweise ab, wenn das
Fahrzeug ins Rutschen gerät, und
es besteht Unfallgefahr.(Continued)(Continued)
6. Parken hinter einem Lkw
Beim Parken hinter Fahrzeugen, die
höher sind als das eigene
Fahrzeug, besteht Unfallgefahr.(Continued)
OSL040145OLM041274OLM041291
