Hyundai Grand Santa Fe 2016 Betriebsanleitung (in German)

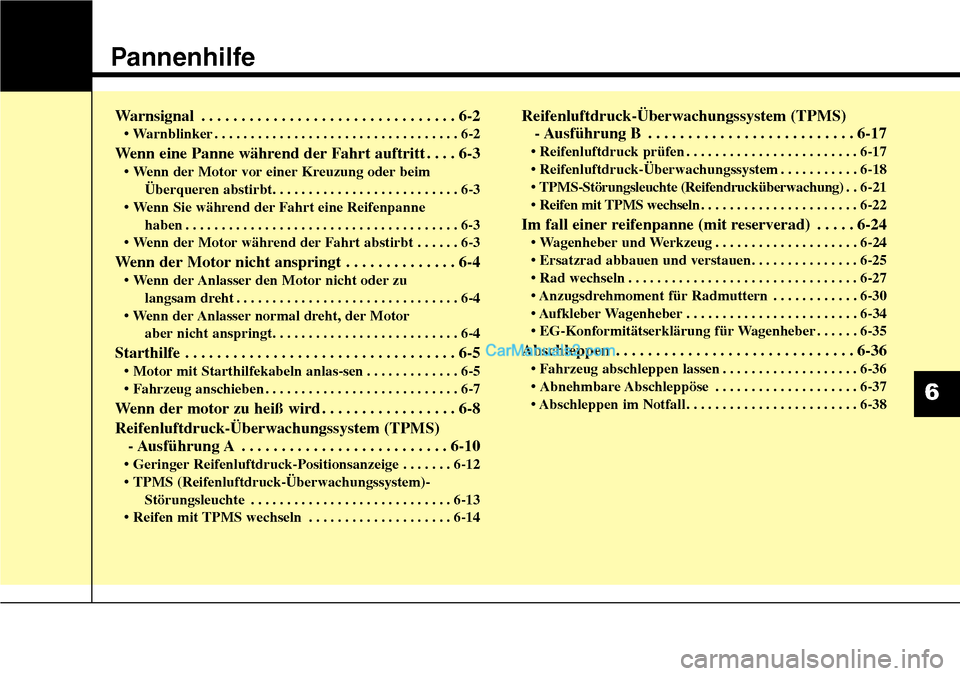

Pannenhilfe
Warnsignal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
• Warnblinker . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2
Wenn eine Panne während der Fahrt auftritt . . . . 6-3
• Wenn der Motor vor einer Kreuzung oder beimÜberqueren abstirbt. . . . . . . . . . . . . . . . . . . . . . . . . . 6-3
• Wenn Sie während der Fahrt eine Reifenpanne haben . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. . 6-3
• Wenn der Motor während der Fahrt abstirbt . . . . . . 6-3
Wenn der Motor nicht anspringt . . . . . . . . . . . . . . 6-4
• Wenn der Anlasser den Motor nicht oder zu langsam dreht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
• Wenn der Anlasser normal dreht, der Motor aber nicht anspringt. . . . . . . . . . . . . . . . . . . . . . . . . . 6-4
Starthilfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-5
• Motor mit Starthilfekabeln anlas-sen . . . . . . . . . . . . . 6-5
• Fahrzeug anschieben . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-7
Wenn der motor zu heiß wird . . . . . . . . . . . . . . . . . 6-8
Reifenluftdruck-Überwachungssystem (TPMS)- Ausführung A . . . . . . . . . . . . . . . . . . . . . . . . . . 6-10
• Geringer Reifenluftdruck-Positionsanzeige . . . . . . . 6-12
• TPMS (Reifenluftdruck-Überwachungssystem)-
Störungsleuchte . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-13
• Reifen mit TPMS wechseln . . . . . . . . . . . . . . . . . . . . 6-14
Reifenluftdruck-Überwachungssystem (TPMS) - Ausführung B . . . . . . . . . . . . . . . . . . . . . . . . . . 6-17
• Reifenluftdruck prüfen . . . . . . . . . . . . . . . . . . . . . . . . 6-17
• Reifenluftdruck-Überwachungssystem . . . . . . . . . . . 6-18
• TPMS-Störungsleuchte (Reifendrucküberwachung) . . 6-21
• Reifen mit TPMS wechseln . . . . . . . . . . . . . . . . . . . . . . 6-22
Im fall einer reifenpanne (mit reserverad) . . . . . 6-24
• Wagenheber und Werkzeug . . . . . . . . . . . . . . . . . . . . 6-24
• Ersatzrad abbauen und verstauen. . . . . . . . . . . . . . . 6-25
• Rad wechseln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-27
• Anzugsdrehmoment für Radmuttern . . . . . . . . . . . . 6-30
• Aufkleber Wagenheber . . . . . . . . . . . . . . . . . . . . . . . . 6-34
• EG-Konformitätserklärung für Wagenheber . . . . . . 6-35
Abschleppen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-36
• Fahrzeug abschleppen lassen . . . . . . . . . . . . . . . . . . . 6-36
• Abnehmbare Abschleppöse . . . . . . . . . . . . . . . . . . . . 6-37
• Abschleppen im Notfall . . . . . . . . . . . . . . . . . . . . . . . . 6-38
6

Pannenhilfe
26

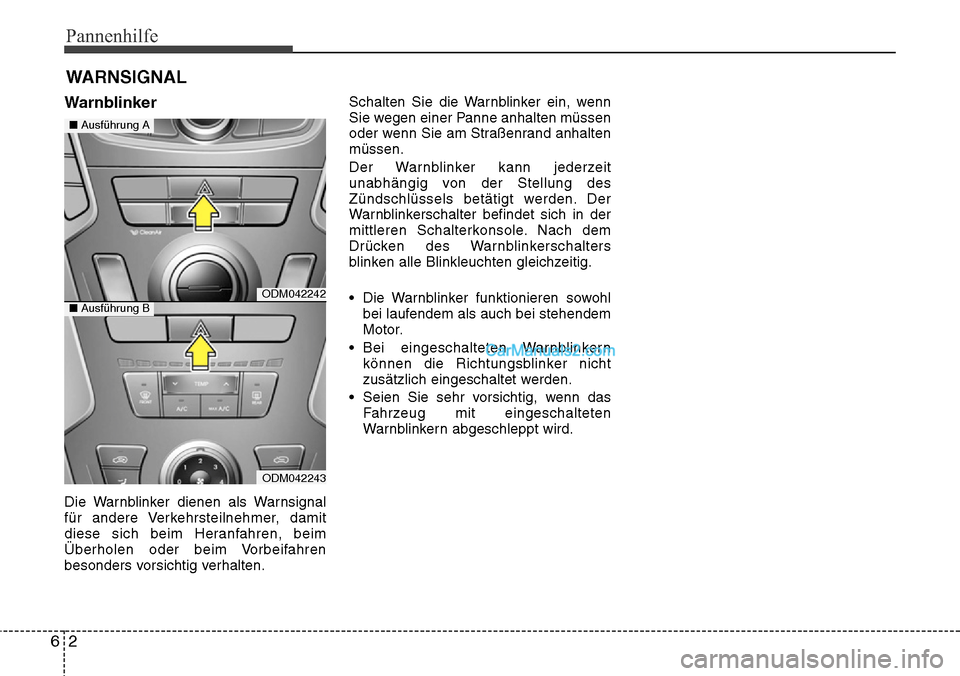

WARNSIGNAL
Warnblinker
Die Warnblinker dienen als Warnsignal
für andere Verkehrsteilnehmer, damit
diese sich beim Heranfahren, beim
Überholen oder beim Vorbeifahren
besonders vorsichtig verhalten.Schalten Sie die Warnblinker ein, wenn
Sie wegen einer Panne anhalten müssen
oder wenn Sie am Straßenrand anhalten
müssen.
Der Warnblinker kann jederzeit
unabhängig von der Stellung des
Zündschlüssels betätigt werden. Der
Warnblinkerschalter befindet sich in der
mittleren Schalterkonsole. Nach dem
Drücken des Warnblinkerschalters
blinken alle Blinkleuchten gleichzeitig.
• Die Warnblinker funktionieren sowohl
bei laufendem als auch bei stehendem
Motor.
• Bei eingeschalteten Warnblinkern können die Richtungsblinker nicht
zusätzlich eingeschaltet werden.
• Seien Sie sehr vorsichtig, wenn das Fahrzeug mit eingeschalteten
Warnblinkern abgeschleppt wird.
ODM042242
ODM042243
■ Ausführung A
■Ausführung B

63
Pannenhilfe

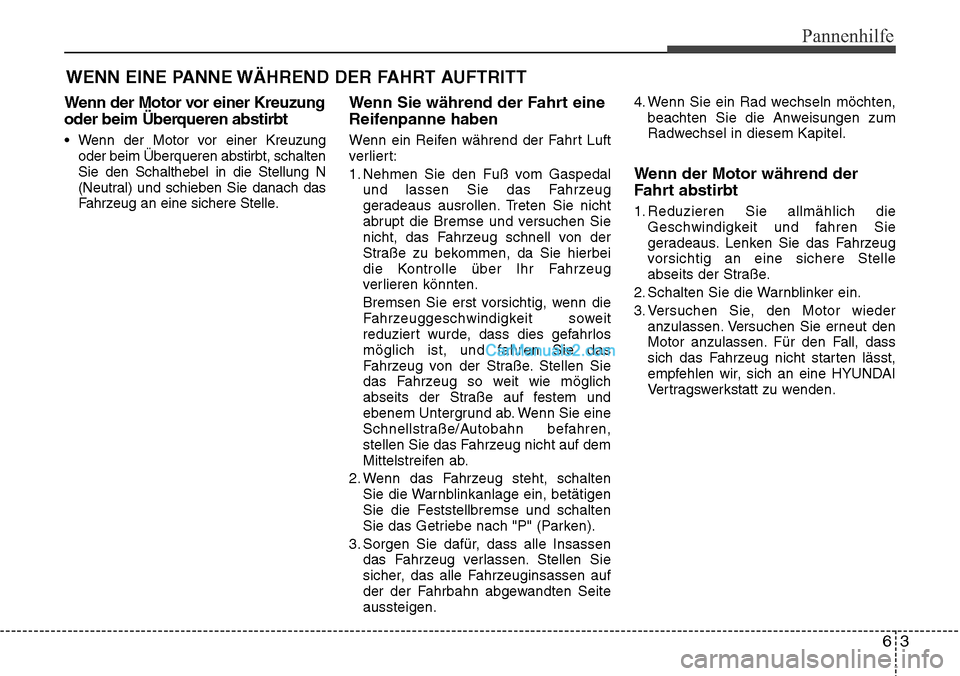

WENN EINE PANNE WÄHREND DER FAHRT AUFTRITT
Wenn der Motor vor einer Kreuzung
oder beim Überqueren abstirbt
• Wenn der Motor vor einer Kreuzungoder beim Überqueren abstirbt, schalten
Sie den Schalthebel in die Stellung N
(Neutral) und schieben Sie danach das
Fahrzeug an eine sichere Stelle.
Wenn Sie während der Fahrt eine
Reifenpanne haben
Wenn ein Reifen während der Fahrt Luft
verliert:
1. Nehmen Sie den Fuß vom Gaspedalund lassen Sie das Fahrzeug
geradeaus ausrollen. Treten Sie nicht
abrupt die Bremse und versuchen Sie
nicht, das Fahrzeug schnell von der
Straße zu bekommen, da Sie hierbei
die Kontrolle über Ihr Fahrzeug
verlieren könnten.
Bremsen Sie erst vorsichtig, wenn die
Fahrzeuggeschwindigkeit soweit
reduziert wurde, dass dies gefahrlos
möglich ist, und fahren Sie das
Fahrzeug von der Straße. Stellen Sie
das Fahrzeug so weit wie möglich
abseits der Straße auf festem und
ebenem Untergrund ab. Wenn Sie eine
Schnellstraße/Autobahn befahren,
stellen Sie das Fahrzeug nicht auf dem
Mittelstreifen ab.
2. Wenn das Fahrzeug steht, schalten Sie die Warnblinkanlage ein, betätigen
Sie die Feststellbremse und schalten
Sie das Getriebe nach "P" (Parken).
3. Sorgen Sie dafür, dass alle Insassen das Fahrzeug verlassen. Stellen Sie
sicher, das alle Fahrzeuginsassen auf
der der Fahrbahn abgewandten Seite
aussteigen. 4. Wenn Sie ein Rad wechseln möchten,
beachten Sie die Anweisungen zum
Radwechsel in diesem Kapitel.
Wenn der Motor während der
Fahrt abstirbt
1. Reduzieren Sie allmählich dieGeschwindigkeit und fahren Sie
geradeaus. Lenken Sie das Fahrzeug
vorsichtig an eine sichere Stelle
abseits der Straße.
2. Schalten Sie die Warnblinker ein.
3. Versuchen Sie, den Motor wieder anzulassen. Versuchen Sie erneut den
Motor anzulassen. Für den Fall, dass
sich das Fahrzeug nicht starten lässt,
empfehlen wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.

Pannenhilfe
46

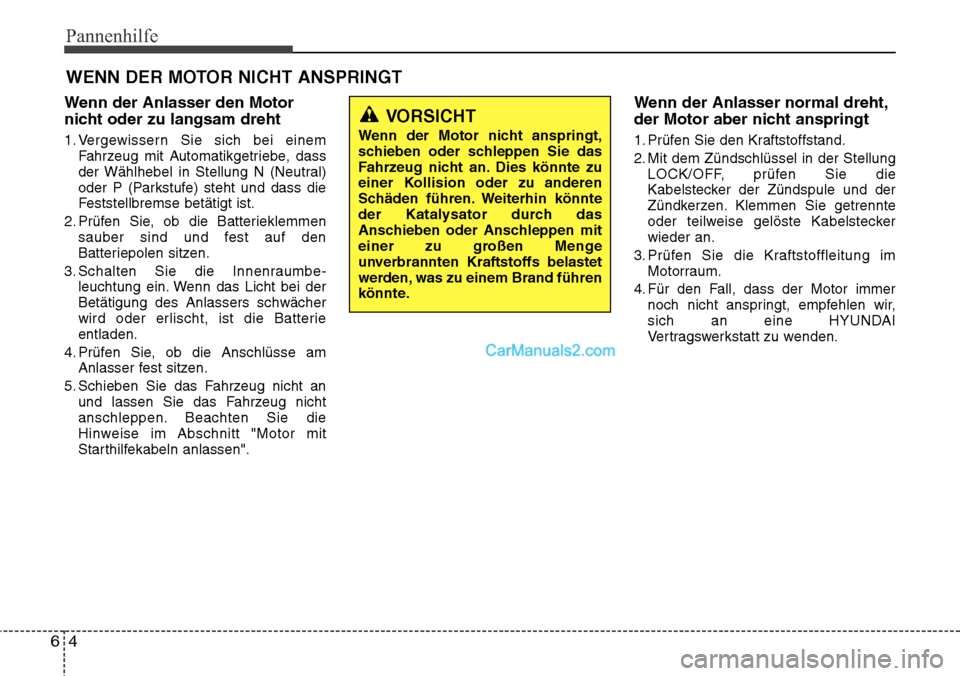

WENN DER MOTOR NICHT ANSPRINGT
Wenn der Anlasser den Motor
nicht oder zu langsam dreht
1. Vergewissern Sie sich bei einemFahrzeug mit Automatikgetriebe, dass
der Wählhebel in Stellung N (Neutral)
oder P (Parkstufe) steht und dass die
Feststellbremse betätigt ist.
2. Prüfen Sie, ob die Batterieklemmen sauber sind und fest auf den
Batteriepolen sitzen.
3. Schalten Sie die Innenraumbe- leuchtung ein. Wenn das Licht bei der
Betätigung des Anlassers schwächer
wird oder erlischt, ist die Batterie
entladen.
4. Prüfen Sie, ob die Anschlüsse am Anlasser fest sitzen.
5. Schieben Sie das Fahrzeug nicht an und lassen Sie das Fahrzeug nicht
anschleppen. Beachten Sie die
Hinweise im Abschnitt "Motor mit
Starthilfekabeln anlassen".
Wenn der Anlasser normal dreht,
der Motor aber nicht anspringt
1. Prüfen Sie den Kraftstoffstand.
2. Mit dem Zündschlüssel in der StellungLOCK/OFF, prüfen Sie die
Kabelstecker der Zündspule und der
Zündkerzen. Klemmen Sie getrennte
oder teilweise gelöste Kabelstecker
wieder an.
3. Prüfen Sie die Kraftstoffleitung im Motorraum.
4. Für den Fall, dass der Motor immer noch nicht anspringt, empfehlen wir,
sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
VORSICHT
Wenn der Motor nicht anspringt,
schieben oder schleppen Sie das
Fahrzeug nicht an. Dies könnte zu
einer Kollision oder zu anderen
Schäden führen. Weiterhin könnte
der Katalysator durch das
Anschieben oder Anschleppen mit
einer zu großen Menge
unverbrannten Kraftstoffs belastet
werden, was zu einem Brand führen
könnte.

65
Pannenhilfe

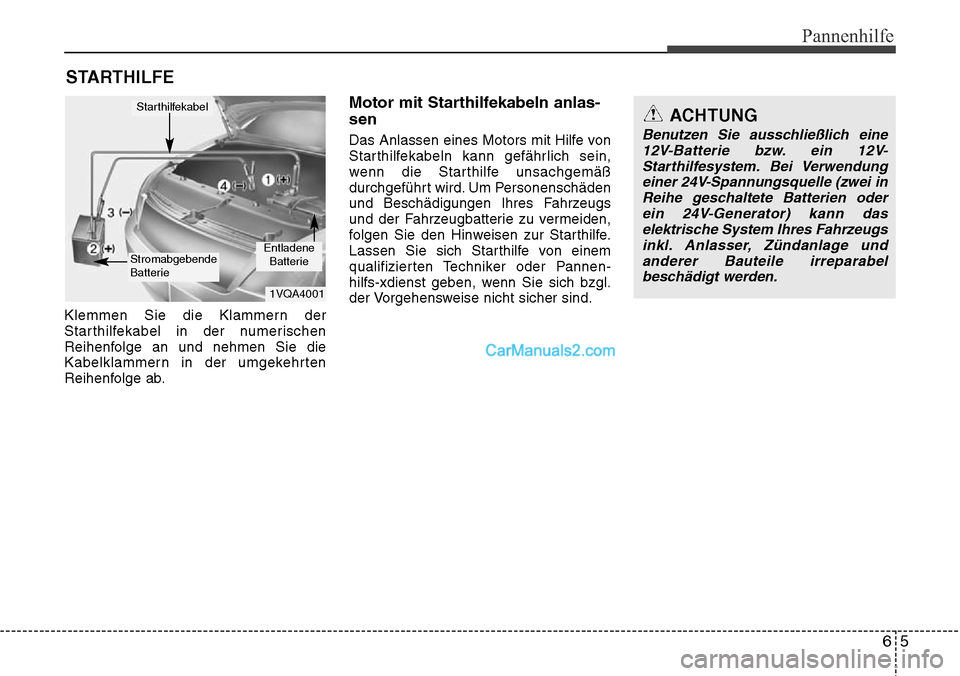

STARTHILFE
Klemmen Sie die Klammern der
Starthilfekabel in der numerischen
Reihenfolge an und nehmen Sie die
Kabelklammern in der umgekehrten
Reihenfolge ab.
Motor mit Starthilfekabeln anlas-
sen
Das Anlassen eines Motors mit Hilfe von
Starthilfekabeln kann gefährlich sein,
wenn die Starthilfe unsachgemäß
durchgeführt wird. Um Personenschäden
und Beschädigungen Ihres Fahrzeugs
und der Fahrzeugbatterie zu vermeiden,
folgen Sie den Hinweisen zur Starthilfe.
Lassen Sie sich Starthilfe von einem
qualifizierten Techniker oder Pannen-
hilfs-xdienst geben, wenn Sie sich bzgl.
der Vorgehensweise nicht sicher sind.
1VQA4001
EntladeneBatterie
Starthilfekabel
Stromabgebende
Batterie
ACHTUNG
Benutzen Sie ausschließlich eine12V-Batterie bzw. ein 12V-Starthilfesystem. Bei Verwendung einer 24V-Spannungsquelle (zwei inReihe geschaltete Batterien oderein 24V-Generator) kann das elektrische System Ihres Fahrzeugsinkl. Anlasser, Zündanlage und anderer Bauteile irreparabelbeschädigt werden.

Pannenhilfe
66

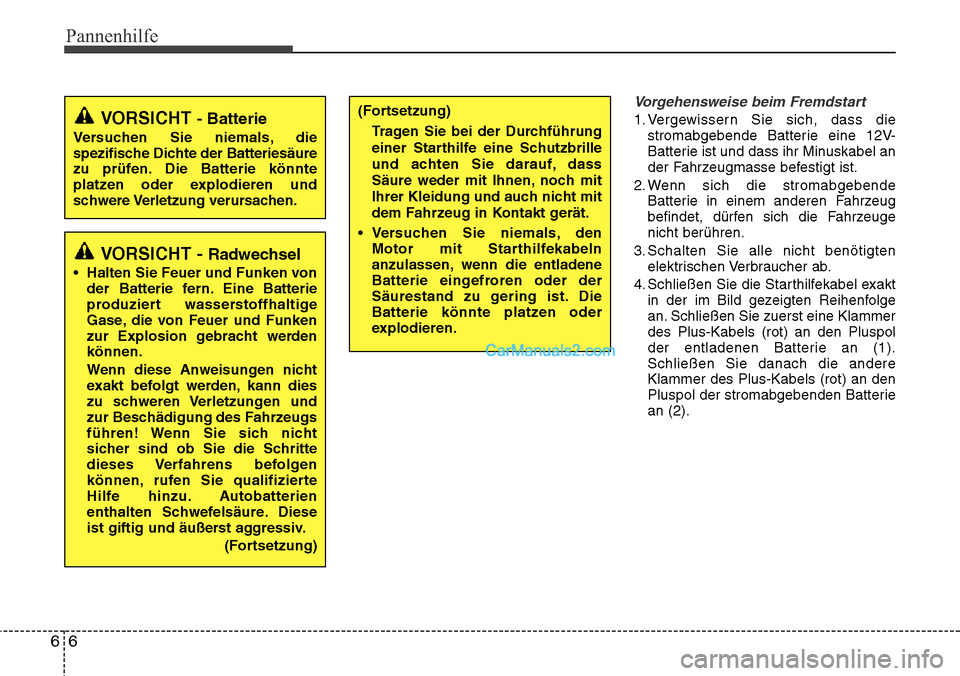

Vorgehensweise beim Fremdstart
1. Vergewissern Sie sich, dass diestromabgebende Batterie eine 12V-
Batterie ist und dass ihr Minuskabel an
der Fahrzeugmasse befestigt ist.
2. Wenn sich die stromabgebende Batterie in einem anderen Fahrzeug
befindet, dürfen sich die Fahrzeuge
nicht berühren.
3. Schalten Sie alle nicht benötigten elektrischen Verbraucher ab.
4. Schließen Sie die Starthilfekabel exakt in der im Bild gezeigten Reihenfolge
an. Schließen Sie zuerst eine Klammer
des Plus-Kabels (rot) an den Pluspol
der entladenen Batterie an (1).
Schließen Sie danach die andere
Klammer des Plus-Kabels (rot) an den
Pluspol der stromabgebenden Batterie
an (2).VORSICHT - Batterie
Versuchen Sie niemals, die
spezifische Dichte der Batteriesäure
zu prüfen. Die Batterie könnte
platzen oder explodieren und
schwere Verletzung verursachen.
(Fortsetzung)
Tragen Sie bei der Durchführung
einer Starthilfe eine Schutzbrille
und achten Sie darauf, dass
Säure weder mit Ihnen, noch mit
Ihrer Kleidung und auch nicht mit
dem Fahrzeug in Kontakt gerät.
• Versuchen Sie niemals, den Motor mit Starthilfekabeln
anzulassen, wenn die entladene
Batterie eingefroren oder der
Säurestand zu gering ist. Die
Batterie könnte platzen oder
explodieren.
VORSICHT - Radwechsel
• Halten Sie Feuer und Funken vonder Batterie fern. Eine Batterie
produziert wasserstoffhaltige
Gase, die von Feuer und Funken
zur Explosion gebracht werden
können.
Wenn diese Anweisungen nicht
exakt befolgt werden, kann dies
zu schweren Verletzungen und
zur Beschädigung des Fahrzeugs
führen! Wenn Sie sich nicht
sicher sind ob Sie die Schritte
dieses Verfahrens befolgen
können, rufen Sie qualifizierte
Hilfe hinzu. Autobatterien
enthalten Schwefelsäure. Diese
ist giftig und äußerst aggressiv.
(Fortsetzung)

67
Pannenhilfe

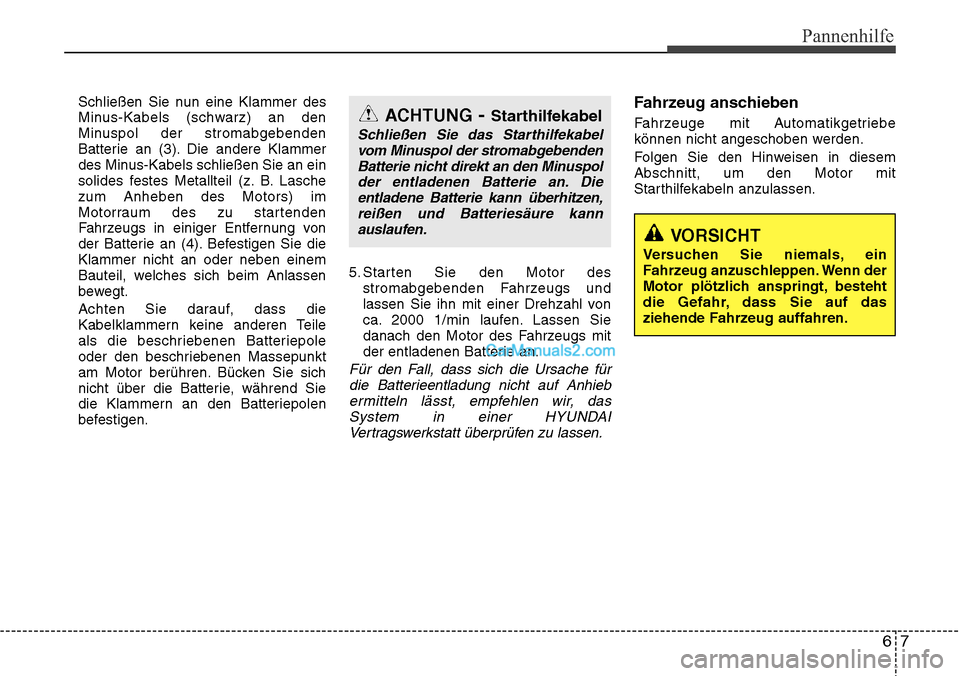

Schließen Sie nun eine Klammer des
Minus-Kabels (schwarz) an den
Minuspol der stromabgebenden
Batterie an (3). Die andere Klammer
des Minus-Kabels schließen Sie an ein
solides festes Metallteil (z. B. Lasche
zum Anheben des Motors) im
Motorraum des zu startenden
Fahrzeugs in einiger Entfernung von
der Batterie an (4). Befestigen Sie die
Klammer nicht an oder neben einem
Bauteil, welches sich beim Anlassen
bewegt.
Achten Sie darauf, dass die
Kabelklammern keine anderen Teile
als die beschriebenen Batteriepole
oder den beschriebenen Massepunkt
am Motor berühren. Bücken Sie sich
nicht über die Batterie, während Sie
die Klammern an den Batteriepolen
befestigen.5. Starten Sie den Motor des
stromabgebenden Fahrzeugs und
lassen Sie ihn mit einer Drehzahl von
ca. 2000 1/min laufen. Lassen Sie
danach den Motor des Fahrzeugs mit
der entladenen Batterie an.
Für den Fall, dass sich die Ursache fürdie Batterieentladung nicht auf Anhiebermitteln lässt, empfehlen wir, dasSystem in einer HYUNDAIVertragswerkstatt überprüfen zu lassen.
Fahrzeug anschieben
Fahrzeuge mit Automatikgetriebe
können nicht angeschoben werden.
Folgen Sie den Hinweisen in diesem
Abschnitt, um den Motor mit
Starthilfekabeln anzulassen.ACHTUNG- Starthilfekabel
Schließen Sie das Starthilfekabelvom Minuspol der stromabgebendenBatterie nicht direkt an den Minuspolder entladenen Batterie an. Dieentladene Batterie kann überhitzen, reißen und Batteriesäure kannauslaufen.
VORSICHT
Versuchen Sie niemals, ein
Fahrzeug anzuschleppen. Wenn der
Motor plötzlich anspringt, besteht
die Gefahr, dass Sie auf das
ziehende Fahrzeug auffahren.

Pannenhilfe
86

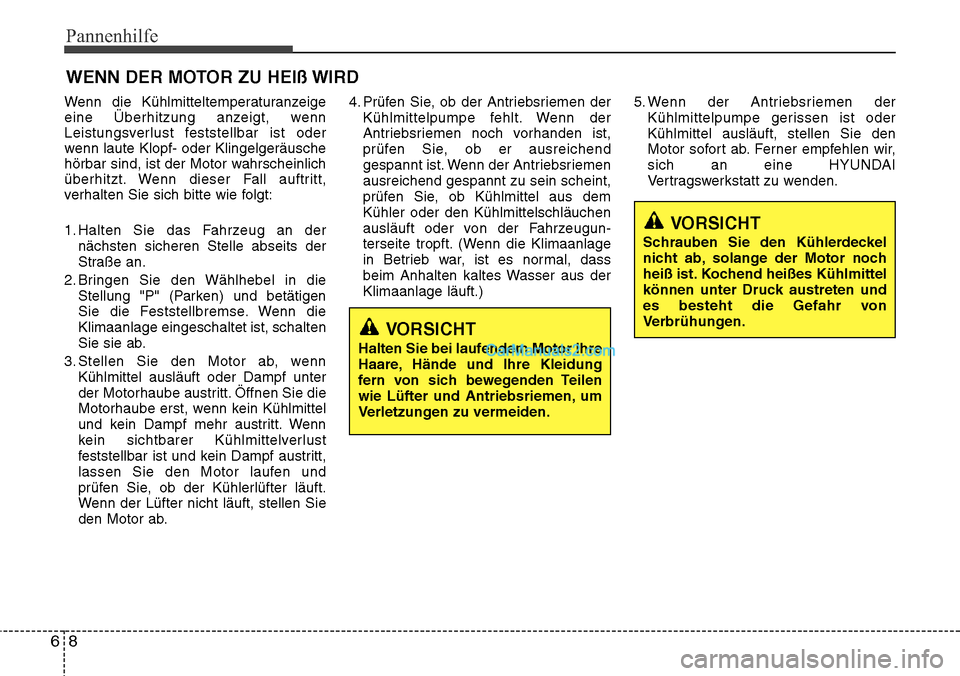

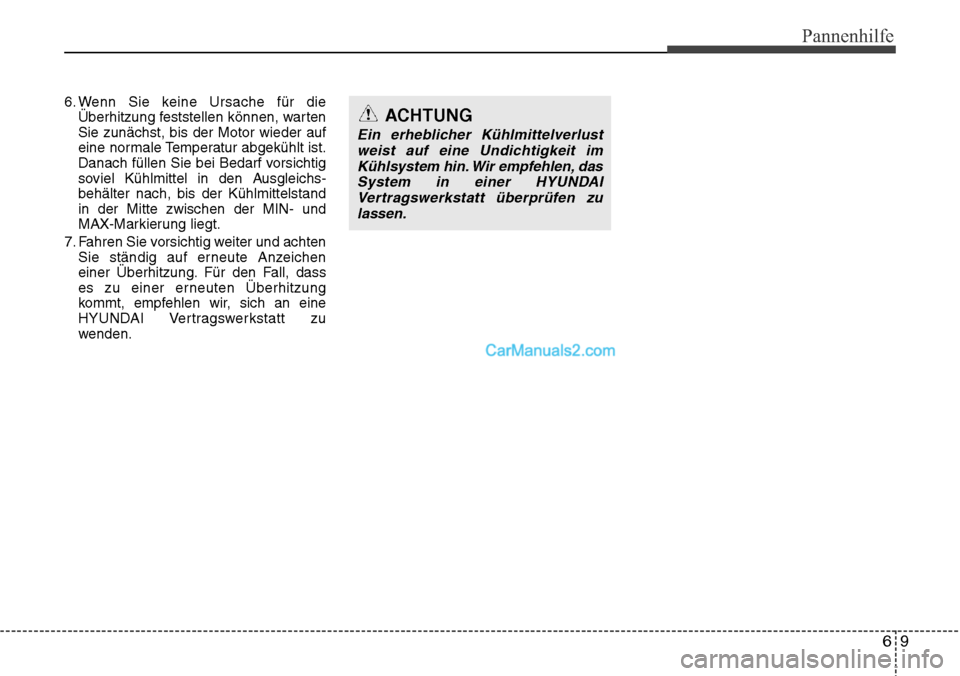

WENN DER MOTOR ZU HEIß WIRD
Wenn die Kühlmitteltemperaturanzeige
eine Überhitzung anzeigt, wenn
Leistungsverlust feststellbar ist oder
wenn laute Klopf- oder Klingelgeräusche
hörbar sind, ist der Motor wahrscheinlich
überhitzt. Wenn dieser Fall auftritt,
verhalten Sie sich bitte wie folgt:
1. Halten Sie das Fahrzeug an dernächsten sicheren Stelle abseits der
Straße an.
2. Bringen Sie den Wählhebel in die Stellung "P" (Parken) und betätigen
Sie die Feststellbremse. Wenn die
Klimaanlage eingeschaltet ist, schalten
Sie sie ab.
3. Stellen Sie den Motor ab, wenn Kühlmittel ausläuft oder Dampf unter
der Motorhaube austritt. Öffnen Sie die
Motorhaube erst, wenn kein Kühlmittel
und kein Dampf mehr austritt. Wenn
kein sichtbarer Kühlmittelverlust
feststellbar ist und kein Dampf austritt,
lassen Sie den Motor laufen und
prüfen Sie, ob der Kühlerlüfter läuft.
Wenn der Lüfter nicht läuft, stellen Sie
den Motor ab. 4. Prüfen Sie, ob der Antriebsriemen der
Kühlmittelpumpe fehlt. Wenn der
Antriebsriemen noch vorhanden ist,
prüfen Sie, ob er ausreichend
gespannt ist. Wenn der Antriebsriemen
ausreichend gespannt zu sein scheint,
prüfen Sie, ob Kühlmittel aus dem
Kühler oder den Kühlmittelschläuchen
ausläuft oder von der Fahrzeugun-
terseite tropft. (Wenn die Klimaanlage
in Betrieb war, ist es normal, dass
beim Anhalten kaltes Wasser aus der
Klimaanlage läuft.) 5. Wenn der Antriebsriemen der
Kühlmittelpumpe gerissen ist oder
Kühlmittel ausläuft, stellen Sie den
Motor sofort ab. Ferner empfehlen wir,
sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
VORSICHT
Halten Sie bei laufendem Motor Ihre
Haare, Hände und Ihre Kleidung
fern von sich bewegenden Teilen
wie Lüfter und Antriebsriemen, um
Verletzungen zu vermeiden.
VORSICHT
Schrauben Sie den Kühlerdeckel
nicht ab, solange der Motor noch
heiß ist. Kochend heißes Kühlmittel
können unter Druck austreten und
es besteht die Gefahr von
Verbrühungen.

69
Pannenhilfe
6. Wenn Sie keine Ursache für dieÜberhitzung feststellen können, warten
Sie zunächst, bis der Motor wieder auf
eine normale Temperatur abgekühlt ist.
Danach füllen Sie bei Bedarf vorsichtig
soviel Kühlmittel in den Ausgleichs-
behälter nach, bis der Kühlmittelstand
in der Mitte zwischen der MIN- und
MAX-Markierung liegt.
7. Fahren Sie vorsichtig weiter und achten Sie ständig auf erneute Anzeichen
einer Überhitzung. Für den Fall, dass
es zu einer erneuten Überhitzung
kommt, empfehlen wir, sich an eine
HYUNDAI Vertragswerkstatt zu
wenden.ACHTUNG
Ein erheblicher Kühlmittelverlust
weist auf eine Undichtigkeit imKühlsystem hin. Wir empfehlen, dasSystem in einer HYUNDAIVertragswerkstatt überprüfen zu lassen.

Pannenhilfe
10
6
REIFENLUFTDRUCK-ÜBERWACHUNGSSYSTEM (TPMS) - AUSFÜHRUNG A
(AUSSTATTUNGSABHÄNGIG)
(1) Warnleuchte für zu geringen
Reifenluftdruck / TPMS-
Störungsleuchte
(2) Positionsanzeige für Reifen mit zu geringem Luftdruck
(Anzeige auf dem LCD-Display) Prüfen Sie monatlich in kaltem
Zustand an alle Reifen einschließlich
Ersatzrad (wenn vorhanden), ob der
Luftdruck den vom
Fahrzeughersteller vorgegebenen
Angaben auf dem am Fahrzeug
angebrachten Schild oder Aufkleber
mit Reifenluftdrücken entspricht.
(Wenn Sie Ihr Fahrzeug mit
Sonderrädern ausstatten, die nicht
auf dem angebrachten Schild oder
Aufkleber für die Reifenluftdrücke
aufgeführt sind, müssen Sie die
entsprechenden Reifenluftdrücke für
diese Räder nachfragen und
einhalten.)
Als zusätzliche Komponente der
Sicherheitsausstattung ist Ihr
Fahrzeug mit einem Reifenluftdruck
-
Überwachungssystem (TPMS)
ausgerüstet. Das System schaltet
eine Warnleuchte ein, wenn der
Reifenluftdruck eines oder mehrerer
Reifen deutlich zu gering ist.
ODM062002■Ausführung A
ODMEEM2004/ODMEEM2004GE
ODMEEM2005/ODMEEM2005GE
■Ausführung B
