611
Pannenhilfe

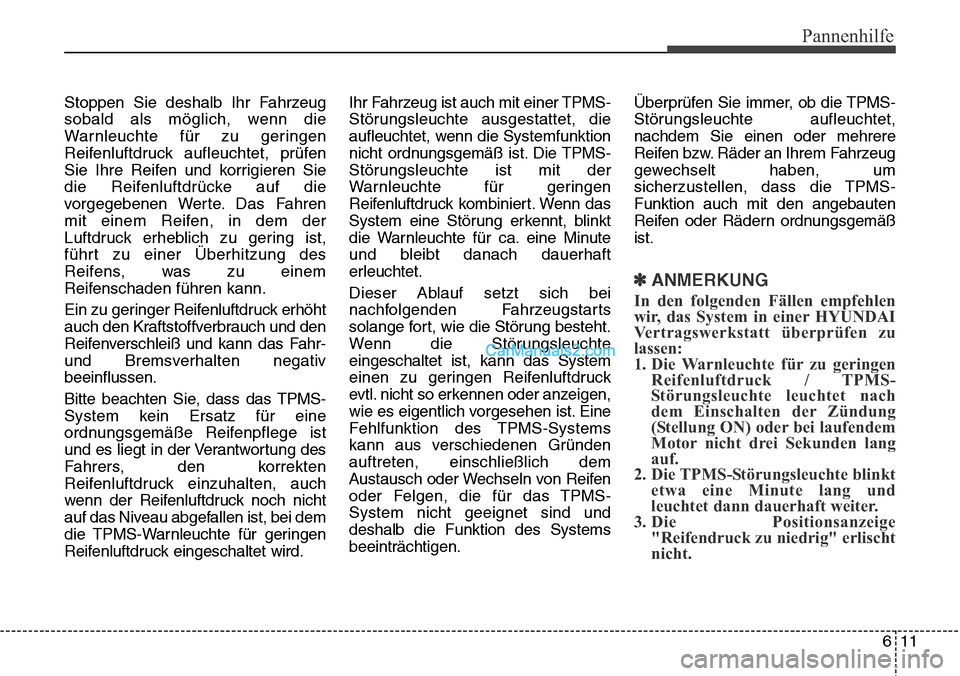

Stoppen Sie deshalb Ihr Fahrzeug
sobald als möglich, wenn die
Warnleuchte für zu geringen
Reifenluftdruck aufleuchtet, prüfen
Sie Ihre Reifen und korrigieren Sie
die Reifenluftdrücke auf die
vorgegebenen Werte. Das Fahren
mit einem Reifen, in dem der
Luftdruck erheblich zu gering ist,
führt zu einer Überhitzung des
Reifens, was zu einem
Reifenschaden führen kann.
Ein zu geringer Reifenluftdruck erhöht
auch den Kraftstoffverbrauch und den
Reifenverschleiß und kann das Fahr-
und Bremsverhalten negativ
beeinflussen.
Bitte beachten Sie, dass das TPMS-
System kein Ersatz für eine
ordnungsgemäße Reifenpflege ist
und es liegt in der Verantwortung des
Fahrers, den korrekten
Reifenluftdruck einzuhalten, auch
wenn der Reifenluftdruck noch nicht
auf das Niveau abgefallen ist, bei dem
die TPMS-Warnleuchte für geringen
Reifenluftdruck eingeschaltet wird.Ihr Fahrzeug ist auch mit einer TPMS-
Störungsleuchte ausgestattet, die
aufleuchtet, wenn die Systemfunktion
nicht ordnungsgemäß ist. Die TPMS-
Störungsleuchte ist mit der
Warnleuchte für geringen
Reifenluftdruck kombiniert. Wenn das
System eine Störung erkennt, blinkt
die Warnleuchte für ca. eine Minute
und bleibt danach dauerhaft
erleuchtet.
Dieser Ablauf setzt sich bei
nachfolgenden Fahrzeugstarts
solange fort, wie die Störung besteht.
Wenn die Störungsleuchte
eingeschaltet ist, kann das System
einen zu geringen Reifenluftdruck
evtl. nicht so erkennen oder anzeigen,
wie es eigentlich vorgesehen ist. Eine
Fehlfunktion des TPMS-Systems
kann aus verschiedenen Gründen
auftreten, einschließlich dem
Austausch oder Wechseln von Reifen
oder Felgen, die für das TPMS-
System nicht geeignet sind und
deshalb die Funktion des Systems
beeinträchtigen.
Überprüfen Sie immer, ob die TPMS-
Störungsleuchte aufleuchtet,
nachdem Sie einen oder mehrere
Reifen bzw. Räder an Ihrem Fahrzeug
gewechselt haben, um
sicherzustellen, dass die TPMS-
Funktion auch mit den angebauten
Reifen oder Rädern ordnungsgemäß
ist.
✽ANMERKUNG
In den folgenden Fällen empfehlen
wir, das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen:
1. Die Warnleuchte für zu geringen
Reifenluftdruck / TPMS-
Störungsleuchte leuchtet nach
dem Einschalten der Zündung
(Stellung ON) oder bei laufendem
Motor nicht drei Sekunden lang
auf.
2. Die TPMS-Störungsleuchte blinkt etwa eine Minute lang und
leuchtet dann dauerhaft weiter.
3. Die Positionsanzeige "Reifendruck zu niedrig" erlischt
nicht.

Pannenhilfe
12
6

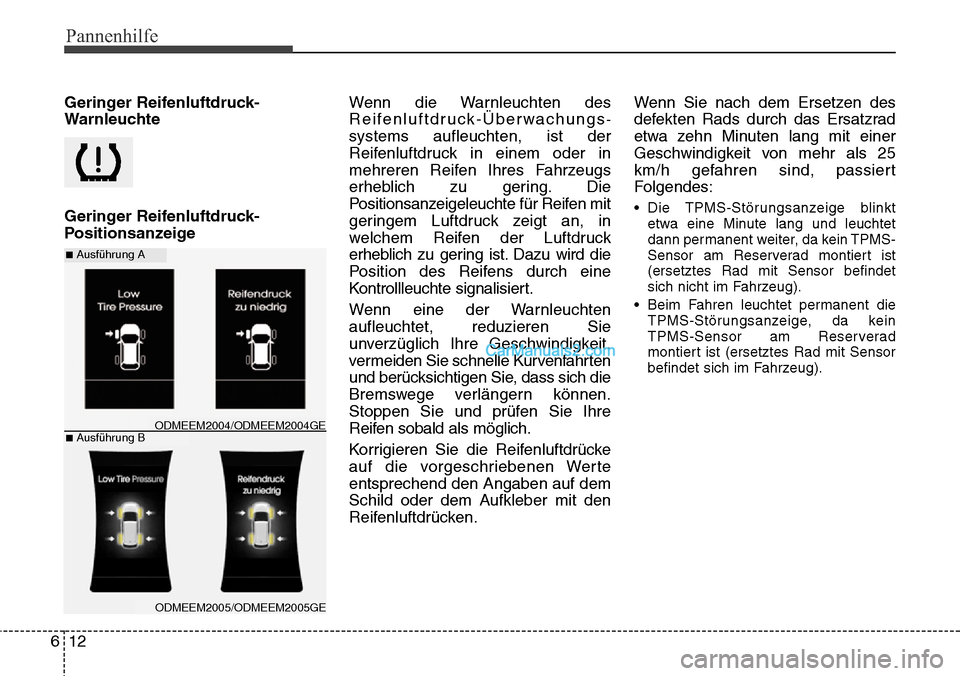

Geringer Reifenluftdruck-
Warnleuchte
Geringer Reifenluftdruck-
Positionsanzeige Wenn die Warnleuchten des
Reifenluftdruck-Überwachungs
-
systems aufleuchten, ist der
Reifenluftdruck in einem oder in
mehreren Reifen Ihres Fahrzeugs
erheblich zu gering. Die
Positionsanzeigeleuchte für Reifen mit
geringem Luftdruck zeigt an, in
welchem Reifen der Luftdruck
erheblich zu gering ist. Dazu wird die
Position des Reifens durch eine
Kontrollleuchte signalisiert.
Wenn eine der Warnleuchten
aufleuchtet, reduzieren Sie
unverzüglich Ihre Geschwindigkeit,
vermeiden Sie schnelle Kurvenfahrten
und berücksichtigen Sie, dass sich die
Bremswege verlängern können.
Stoppen Sie und prüfen Sie Ihre
Reifen sobald als möglich.
Korrigieren Sie die Reifenluftdrücke
auf die vorgeschriebenen Werte
entsprechend den Angaben auf dem
Schild oder dem Aufkleber mit den
Reifenluftdrücken.Wenn Sie nach dem Ersetzen des
defekten Rads durch das Ersatzrad
etwa zehn Minuten lang mit einer
Geschwindigkeit von mehr als 25
km/h gefahren sind, passiert
Folgendes:
• Die TPMS-Störungsanzeige blinkt
etwa eine Minute lang und leuchtet
dann permanent weiter, da kein TPMS-
Sensor am Reserverad montiert ist
(ersetztes Rad mit Sensor befindet
sich nicht im Fahrzeug).
• Beim Fahren leuchtet permanent die TPMS-Störungsanzeige, da kein
TPMS-Sensor am Reserverad
montiert ist (ersetztes Rad mit Sensor
befindet sich im Fahrzeug).
■Ausführung A
■Ausführung B
ODMEEM2005/ODMEEM2005GE
ODMEEM2004/ODMEEM2004GE

613
Pannenhilfe

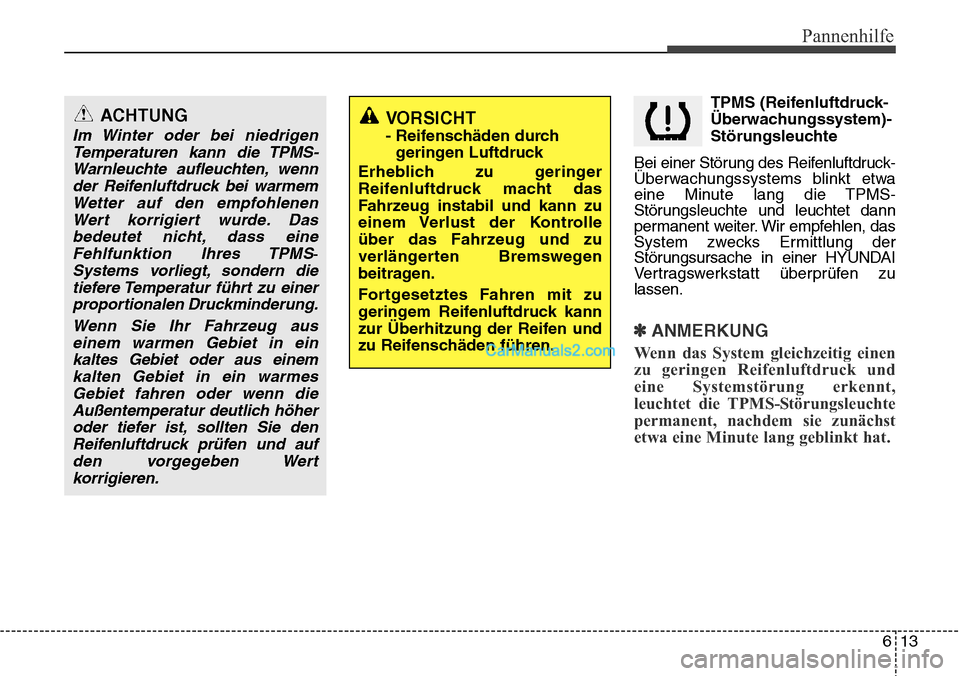

TPMS (Reifenluftdruck-
Überwachungssystem)-
Störungsleuchte
Bei einer Störung des Reifenluftdruck-
Überwachungssystems blinkt etwa
eine Minute lang die TPMS-
Störungsleuchte und leuchtet dann
permanent weiter. Wir empfehlen, das
System zwecks Ermittlung der
Störungsursache in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
✽ANMERKUNG
Wenn das System gleichzeitig einen
zu geringen Reifenluftdruck und
eine Systemstörung erkennt,
leuchtet die TPMS-Störungsleuchte
permanent, nachdem sie zunächst
etwa eine Minute lang geblinkt hat.
ACHTUNG
Im Winter oder bei niedrigen Temperaturen kann die TPMS-Warnleuchte aufleuchten, wennder Reifenluftdruck bei warmemWetter auf den empfohlenenWert korrigiert wurde. Dasbedeutet nicht, dass eineFehlfunktion Ihres TPMS
-
Systems vorliegt, sondern dietiefere Temperatur führt zu einerproportionalen Druckminderung.
Wenn Sie Ihr Fahrzeug auseinem warmen Gebiet in einkaltes Gebiet oder aus einemkalten Gebiet in ein warmesGebiet fahren oder wenn dieAußentemperatur deutlich höheroder tiefer ist, sollten Sie denReifenluftdruck prüfen und aufden vorgegeben Wertkorrigieren.
VORSICHT
- Reifenschäden durch geringen Luftdruck
Erheblich zu geringer
Reifenluftdruck macht das
Fahrzeug instabil und kann zu
einem Verlust der Kontrolle
über das Fahrzeug und zu
verlängerten Bremswegen
beitragen.
Fortgesetztes Fahren mit zu
geringem Reifenluftdruck kann
zur Überhitzung der Reifen und
zu Reifenschäden führen.

Pannenhilfe
14
6

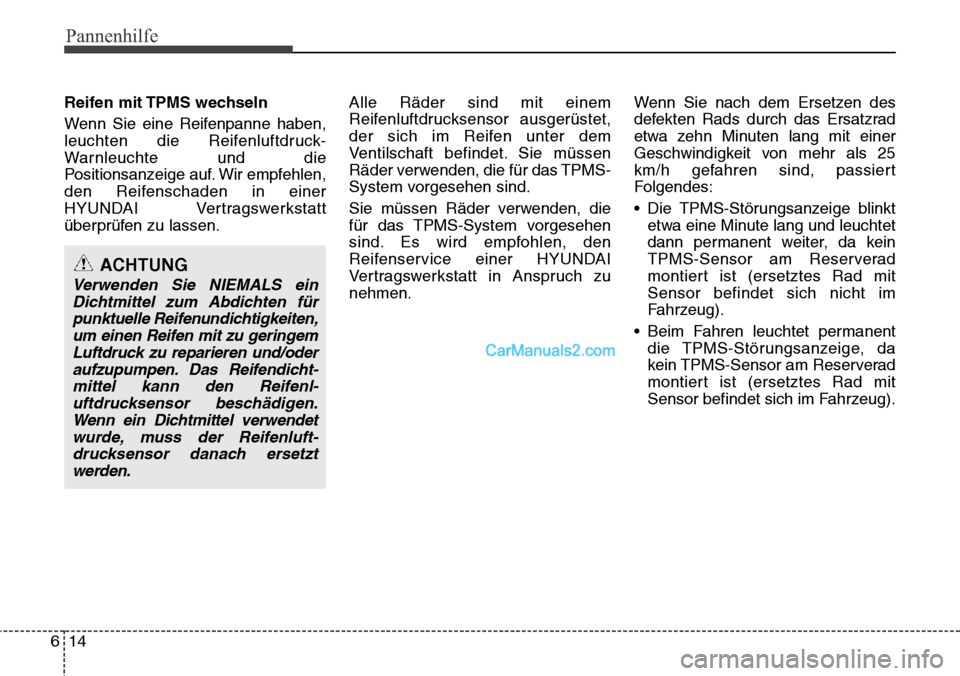

Reifen mit TPMS wechseln
Wenn Sie eine Reifenpanne haben,
leuchten die Reifenluftdruck-
Warnleuchte und die
Positionsanzeige auf. Wir empfehlen,
den Reifenschaden in einer
HYUNDAI Vertragswerkstatt
überprüfen zu lassen. Alle Räder sind mit einem
Reifenluftdrucksensor ausgerüstet,
der sich im Reifen unter dem
Ventilschaft befindet. Sie müssen
Räder verwenden, die für das TPMS-
System vorgesehen sind.
Sie müssen Räder verwenden, die
für das TPMS-System vorgesehen
sind. Es wird empfohlen, den
Reifenservice einer HYUNDAI
Vertragswerkstatt in Anspruch zu
nehmen.Wenn Sie nach dem Ersetzen des
defekten Rads durch das Ersatzrad
etwa zehn Minuten lang mit einer
Geschwindigkeit von mehr als 25
km/h gefahren sind, passiert
Folgendes:
• Die TPMS-Störungsanzeige blinkt
etwa eine Minute lang und leuchtet
dann permanent weiter, da kein
TPMS-Sensor am Reserverad
montiert ist (ersetztes Rad mit
Sensor befindet sich nicht im
Fahrzeug).
• Beim Fahren leuchtet permanent die TPMS-Störungsanzeige, da
kein TPMS-Sensor am Reserverad
montiert ist (ersetztes Rad mit
Sensor befindet sich im Fahrzeug).
ACHTUNG
Verwenden Sie NIEMALS einDichtmittel zum Abdichten fürpunktuelle Reifenundichtigkeiten,um einen Reifen mit zu geringemLuftdruck zu reparieren und/oderaufzupumpen. Das Reifendicht-mittel kann den Reifenl-uftdrucksensor beschädigen.Wenn ein Dichtmittel verwendetwurde, muss der Reifenluft-drucksensor danach ersetztwerden.

615
Pannenhilfe

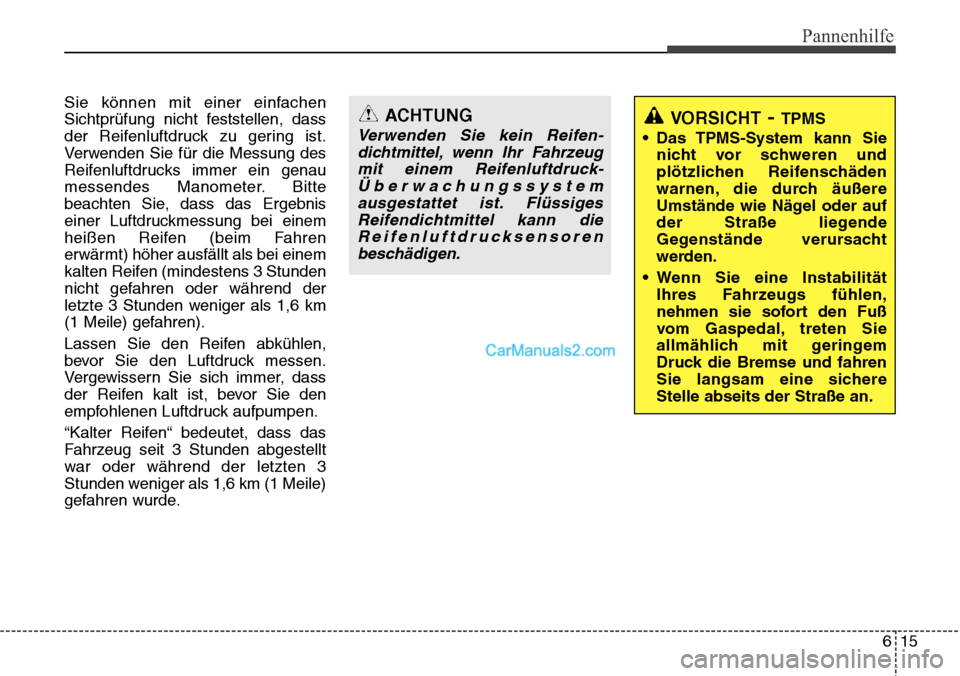

Sie können mit einer einfachen
Sichtprüfung nicht feststellen, dass
der Reifenluftdruck zu gering ist.
Verwenden Sie für die Messung des
Reifenluftdrucks immer ein genau
messendes Manometer. Bitte
beachten Sie, dass das Ergebnis
einer Luftdruckmessung bei einem
heißen Reifen (beim Fahren
erwärmt) höher ausfällt als bei einem
kalten Reifen (mindestens 3 Stunden
nicht gefahren oder während der
letzte 3 Stunden weniger als 1,6 km
(1 Meile) gefahren).
Lassen Sie den Reifen abkühlen,
bevor Sie den Luftdruck messen.
Vergewissern Sie sich immer, dass
der Reifen kalt ist, bevor Sie den
empfohlenen Luftdruck aufpumpen.
“Kalter Reifen“ bedeutet, dass das
Fahrzeug seit 3 Stunden abgestellt
war oder während der letzten 3
Stunden weniger als 1,6 km (1 Meile)
gefahren wurde.ACHTUNG
Verwenden Sie kein Reifen-dichtmittel, wenn Ihr Fahrzeugmit einem Reifenluftdruck-Überwachungssystemausgestattet ist. FlüssigesReifendichtmittel kann dieReifenluftdrucksensorenbeschädigen.
VORSICHT- TPMS
• Das TPMS-System kann Sie nicht vor schweren und
plötzlichen Reifenschäden
warnen, die durch äußere
Umstände wie Nägel oder auf
der Straße liegende
Gegenstände verursacht
werden.
• Wenn Sie eine Instabilität Ihres Fahrzeugs fühlen,
nehmen sie sofort den Fuß
vom Gaspedal, treten Sie
allmählich mit geringem
Druck die Bremse und fahren
Sie langsam eine sichere
Stelle abseits der Straße an.

Pannenhilfe
16
6

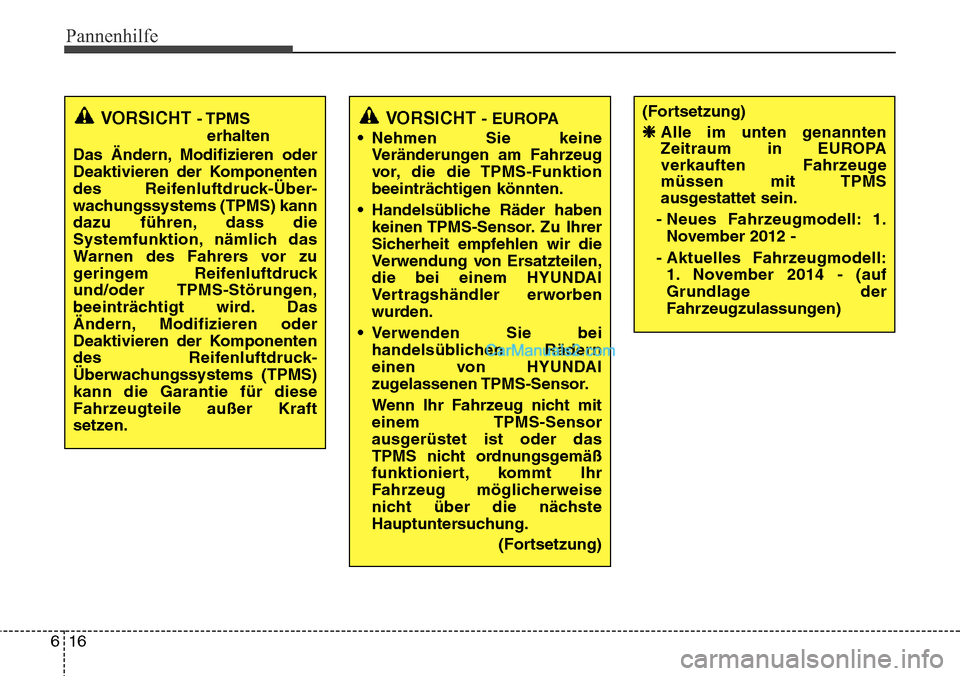

VORSICHT - TPMS
erhalten
Das Ändern, Modifizieren oder
Deaktivieren der Komponenten
des Reifenluftdruck-Über-
wachungssystems (TPMS) kann
dazu führen, dass die
Systemfunktion, nämlich das
Warnen des Fahrers vor zu
geringem Reifenluftdruck
und/oder TPMS-Störungen,
beeinträchtigt wird. Das
Ändern, Modifizieren oder
Deaktivieren der Komponenten
des Reifenluftdruck-
Überwachungssystems (TPMS)
kann die Garantie für diese
Fahrzeugteile außer Kraft
setzen.VORSICHT - EUROPA
• Nehmen Sie keine Veränderungen am Fahrzeug
vor, die die TPMS-Funktion
beeinträchtigen könnten.
• Handelsübliche Räder haben keinen TPMS-Sensor. Zu Ihrer
Sicherheit empfehlen wir die
Verwendung von Ersatzteilen,
die bei einem HYUNDAI
Vertragshändler erworben
wurden.
• Verwenden Sie bei handelsüblichen Rädern
einen von HYUNDAI
zugelassenen TPMS-Sensor.
Wenn Ihr Fahrzeug nicht mit
einem TPMS-Sensor
ausgerüstet ist oder das
TPMS nicht ordnungsgemäß
funktioniert, kommt Ihr
Fahrzeug möglicherweise
nicht über die nächste
Hauptuntersuchung.
(Fortsetzung)(Fortsetzung)
❈Alle im unten genannten
Zeitraum in EUROPA
verkauften Fahrzeuge
müssen mit TPMS
ausgestattet sein.
- Neues Fahrzeugmodell: 1. November 2012 -
- Aktuelles Fahrzeugmodell: 1. November 2014 - (auf
Grundlage der
Fahrzeugzulassungen)

617
Pannenhilfe

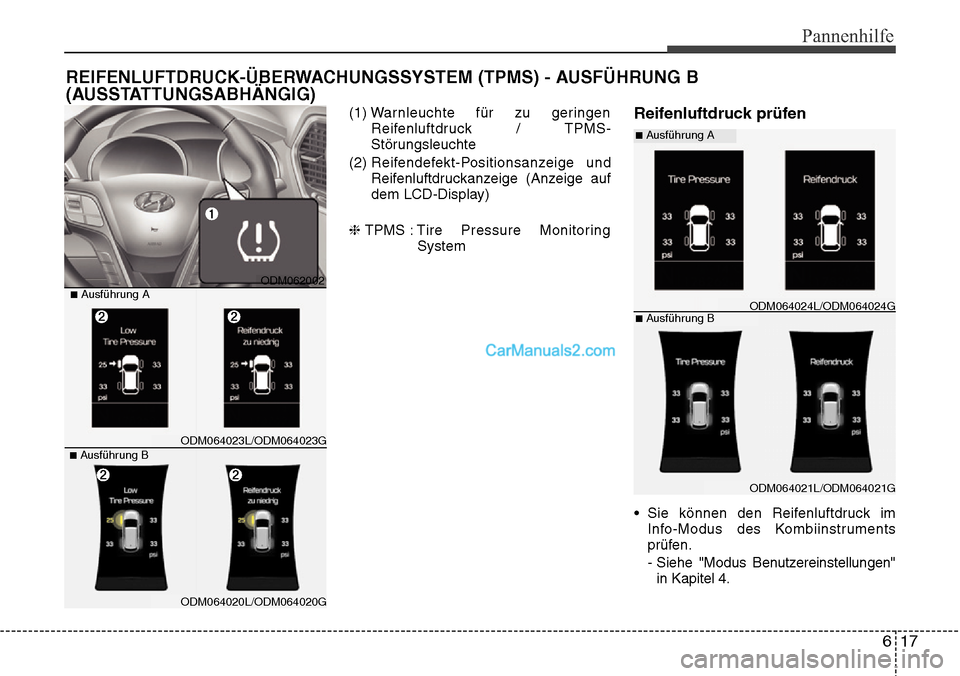

REIFENLUFTDRUCK-ÜBERWACHUNGSSYSTEM (TPMS) - AUSFÜHRUNG B
(AUSSTATTUNGSABHÄNGIG)
(1) Warnleuchte für zu geringen
Reifenluftdruck / TPMS-
Störungsleuchte
(2) Reifendefekt-Positionsanzeige und
Reifenluftdruckanzeige (Anzeige auf
dem LCD-Display)
❈ TPMS : Tire Pressure Monitoring
SystemReifenluftdruck prüfen
• Sie können den Reifenluftdruck im Info-Modus des Kombiinstruments
prüfen.
- Siehe "Modus Benutzereinstellungen"in Kapitel 4.
ODM062002■Ausführung A
ODM064023L/ODM064023G
ODM064020L/ODM064020G
■Ausführung B
■Ausführung A
■Ausführung B
ODM064021L/ODM064021G
ODM064024L/ODM064024G

Pannenhilfe
18
6

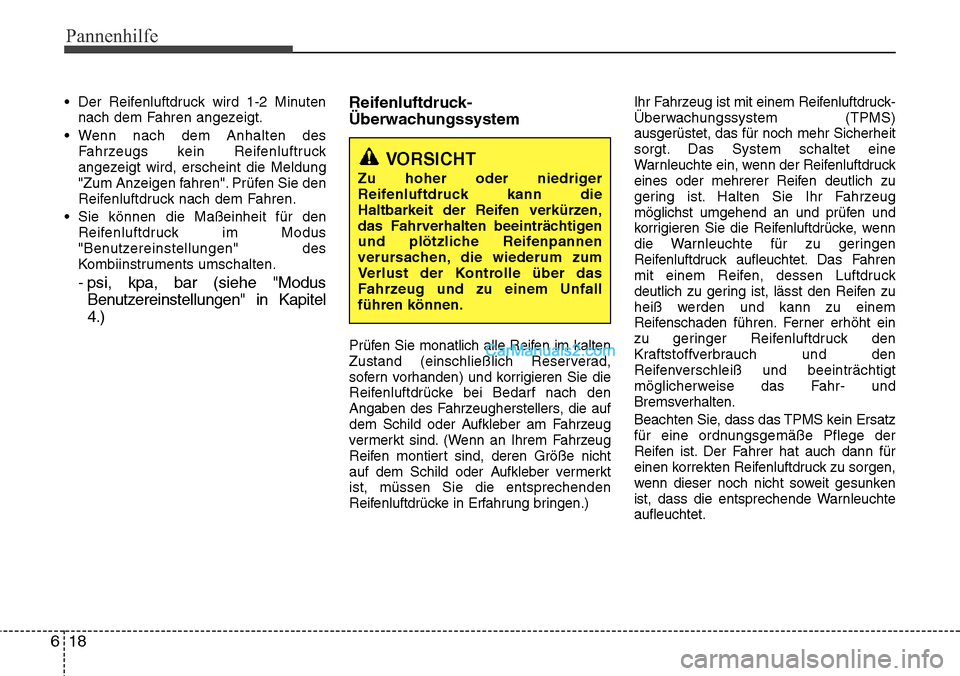

• Der Reifenluftdruck wird 1-2 Minuten
nach dem Fahren angezeigt.
• Wenn nach dem Anhalten des Fahrzeugs kein Reifenluftruck
angezeigt wird, erscheint die Meldung
"Zum Anzeigen fahren". Prüfen Sie den
Reifenluftdruck nach dem Fahren.
• Sie können die Maßeinheit für den Reifenluftdruck im Modus
"Benutzereinstellungen" des
Kombiinstruments umschalten.
- psi, kpa, bar (siehe "ModusBenutzereinstellungen" in Kapitel
4.) Reifenluftdruck-
Überwachungssystem
Prüfen Sie monatlich alle Reifen im kalten
Zustand (einschließlich Reserverad,
sofern vorhanden) und korrigieren Sie die
Reifenluftdrücke bei Bedarf nach den
Angaben des Fahrzeugherstellers, die auf
dem Schild oder Aufkleber am Fahrzeug
vermerkt sind. (Wenn an Ihrem Fahrzeug
Reifen montiert sind, deren Größe nicht
auf dem Schild oder Aufkleber vermerkt
ist, müssen Sie die entsprechenden
Reifenluftdrücke in Erfahrung bringen.) Ihr Fahrzeug ist mit einem Reifenluftdruck-
Überwachungssystem (TPMS)
ausgerüstet, das für noch mehr Sicherheit
sorgt. Das System schaltet eine
Warnleuchte ein, wenn der Reifenluftdruck
eines oder mehrerer Reifen deutlich zu
gering ist. Halten Sie Ihr Fahrzeug
möglichst umgehend an und prüfen und
korrigieren Sie die Reifenluftdrücke, wenn
die Warnleuchte für zu geringen
Reifenluftdruck aufleuchtet. Das Fahren
mit einem Reifen, dessen Luftdruck
deutlich zu gering ist, lässt den Reifen zu
heiß werden und kann zu einem
Reifenschaden führen. Ferner erhöht ein
zu geringer Reifenluftdruck den
Kraftstoffverbrauch und den
Reifenverschleiß und beeinträchtigt
möglicherweise das Fahr- und
Bremsverhalten.
Beachten Sie, dass das TPMS kein Ersatz
für eine ordnungsgemäße Pflege der
Reifen ist. Der Fahrer hat auch dann für
einen korrekten Reifenluftdruck zu sorgen,
wenn dieser noch nicht soweit gesunken
ist, dass die entsprechende Warnleuchte
aufleuchtet.
VORSICHT
Zu hoher oder niedriger
Reifenluftdruck kann die
Haltbarkeit der Reifen verkürzen,
das Fahrverhalten beeinträchtigen
und plötzliche Reifenpannen
verursachen, die wiederum zum
Verlust der Kontrolle über das
Fahrzeug und zu einem Unfall
führen können.

619
Pannenhilfe

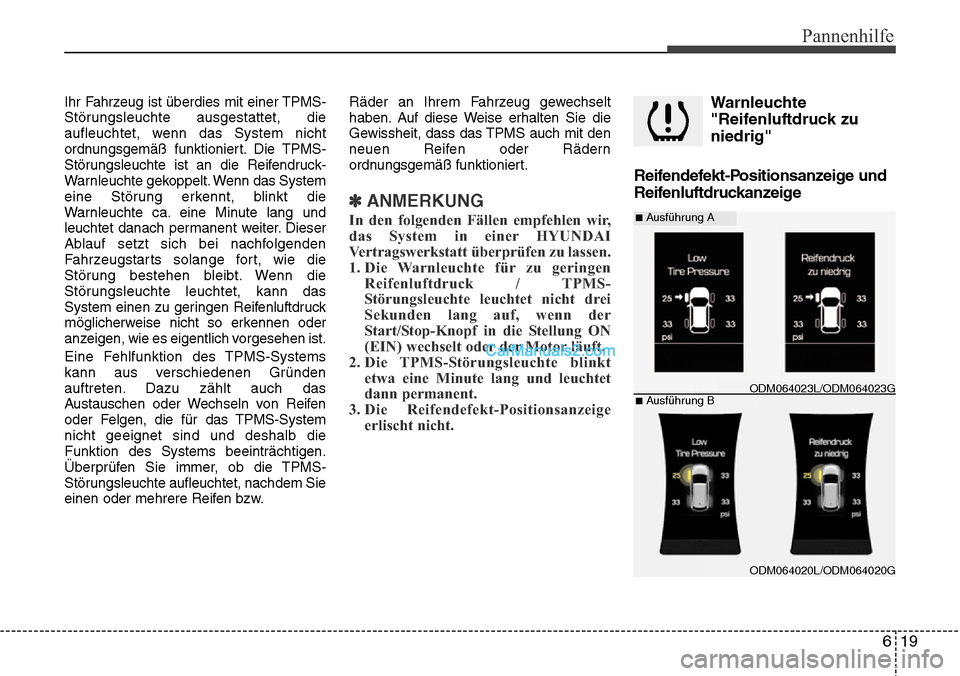

Ihr Fahrzeug ist überdies mit einer TPMS-
Störungsleuchte ausgestattet, die
aufleuchtet, wenn das System nicht
ordnungsgemäß funktioniert. Die TPMS-
Störungsleuchte ist an die Reifendruck-
Warnleuchte gekoppelt. Wenn das System
eine Störung erkennt, blinkt die
Warnleuchte ca. eine Minute lang und
leuchtet danach permanent weiter. Dieser
Ablauf setzt sich bei nachfolgenden
Fahrzeugstarts solange fort, wie die
Störung bestehen bleibt. Wenn die
Störungsleuchte leuchtet, kann das
System einen zu geringen Reifenluftdruck
möglicherweise nicht so erkennen oder
anzeigen, wie es eigentlich vorgesehen ist.
Eine Fehlfunktion des TPMS-Systems
kann aus verschiedenen Gründen
auftreten. Dazu zählt auch das
Austauschen oder Wechseln von Reifen
oder Felgen, die für das TPMS-System
nicht geeignet sind und deshalb die
Funktion des Systems beeinträchtigen.
Überprüfen Sie immer, ob die TPMS-
Störungsleuchte aufleuchtet, nachdem Sie
einen oder mehrere Reifen bzw.Räder an Ihrem Fahrzeug gewechselt
haben. Auf diese Weise erhalten Sie die
Gewissheit, dass das TPMS auch mit den
neuen Reifen oder Rädern
ordnungsgemäß funktioniert.
✽ANMERKUNG
In den folgenden Fällen empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu lassen.
1. Die Warnleuchte für zu geringen
Reifenluftdruck / TPMS-
Störungsleuchte leuchtet nicht drei
Sekunden lang auf, wenn der
Start/Stop-Knopf in die Stellung ON
(EIN) wechselt oder der Motor läuft.
2. Die TPMS-Störungsleuchte blinkt etwa eine Minute lang und leuchtet
dann permanent.
3. Die Reifendefekt-Positionsanzeige erlischt nicht.
Warnleuchte
"Reifenluftdruck zu
niedrig"
Reifendefekt-Positionsanzeige und
Reifenluftdruckanzeige
■Ausführung A
■Ausführung B
ODM064020L/ODM064020G
ODM064023L/ODM064023G

Pannenhilfe
20
6

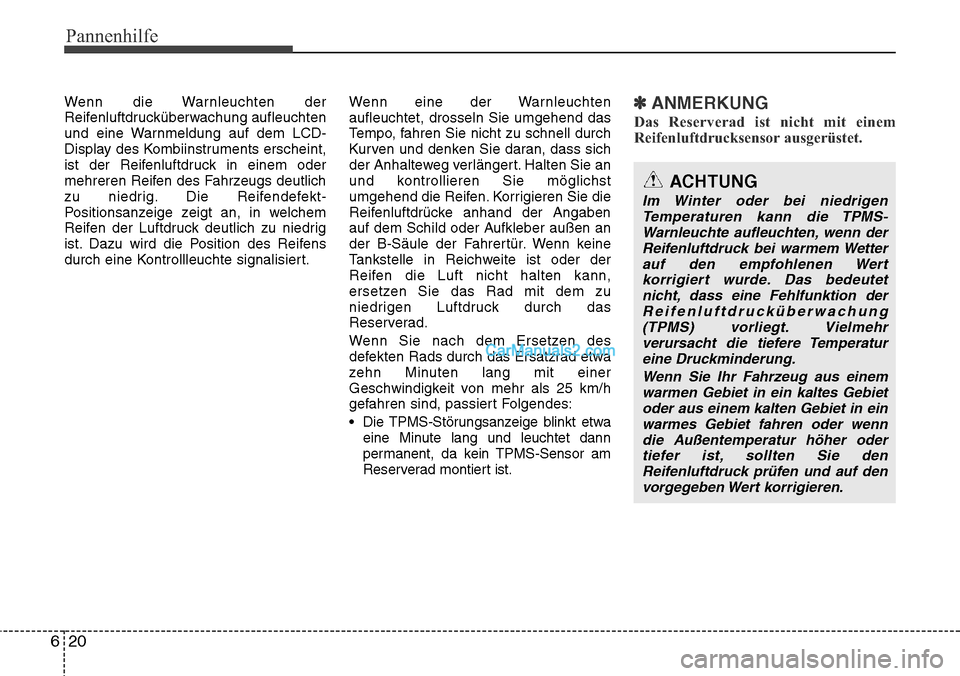

Wenn die Warnleuchten der
Reifenluftdrucküberwachung aufleuchten
und eine Warnmeldung auf dem LCD-
Display des Kombiinstruments erscheint,
ist der Reifenluftdruck in einem oder
mehreren Reifen des Fahrzeugs deutlich
zu niedrig. Die Reifendefekt-
Positionsanzeige zeigt an, in welchem
Reifen der Luftdruck deutlich zu niedrig
ist. Dazu wird die Position des Reifens
durch eine Kontrollleuchte signalisiert. Wenn eine der Warnleuchten
aufleuchtet, drosseln Sie umgehend das
Tempo, fahren Sie nicht zu schnell durch
Kurven und denken Sie daran, dass sich
der Anhalteweg verlängert. Halten Sie an
und kontrollieren Sie möglichst
umgehend die Reifen. Korrigieren Sie die
Reifenluftdrücke anhand der Angaben
auf dem Schild oder Aufkleber außen an
der B-Säule der Fahrertür. Wenn keine
Tankstelle in Reichweite ist oder der
Reifen die Luft nicht halten kann,
ersetzen Sie das Rad mit dem zu
niedrigen Luftdruck durch das
Reserverad.
Wenn Sie nach dem Ersetzen des
defekten Rads durch das Ersatzrad etwa
zehn Minuten lang mit einer
Geschwindigkeit von mehr als 25 km/h
gefahren sind, passiert Folgendes:
• Die TPMS-Störungsanzeige blinkt etwa
eine Minute lang und leuchtet dann
permanent, da kein TPMS-Sensor am
Reserverad montiert ist.✽ANMERKUNG
Das Reserverad ist nicht mit einem
Reifenluftdrucksensor ausgerüstet.
ACHTUNG
Im Winter oder bei niedrigenTemperaturen kann die TPMS- Warnleuchte aufleuchten, wenn derReifenluftdruck bei warmem Wetter auf den empfohlenen Wertkorrigiert wurde. Das bedeutet nicht, dass eine Fehlfunktion derReifenluftdrucküberwachung (TPMS) vorliegt. Vielmehrverursacht die tiefere Temperatur eine Druckminderung.
Wenn Sie Ihr Fahrzeug aus einemwarmen Gebiet in ein kaltes Gebietoder aus einem kalten Gebiet in ein warmes Gebiet fahren oder wenndie Außentemperatur höher oder tiefer ist, sollten Sie denReifenluftdruck prüfen und auf den vorgegeben Wert korrigieren.
