Hyundai Grand Santa Fe 2017 Betriebsanleitung (in German)

Pannenhilfe
32
6

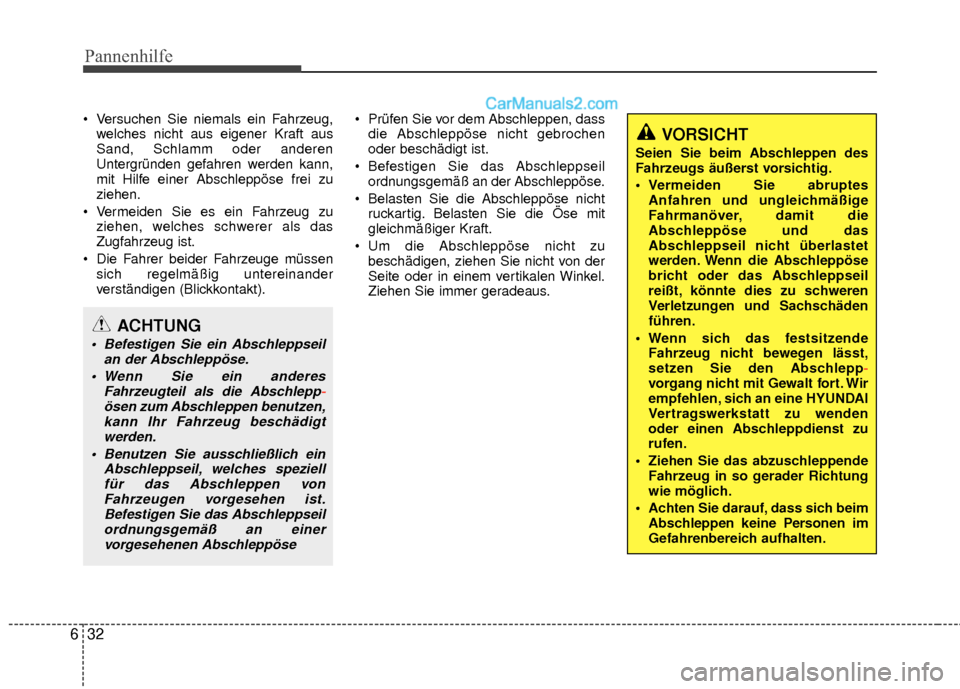

Versuchen Sie niemals ein Fahrzeug,
welches nicht aus eigener Kraft aus
Sand, Schlamm oder anderen
Untergründen gefahren werden kann,
mit Hilfe einer Abschleppöse frei zu
ziehen.
Vermeiden Sie es ein Fahrzeug zu ziehen, welches schwerer als das
Zugfahrzeug ist.
Die Fahrer beider Fahrzeuge müssen sich regelmäßig untereinander
verständigen (Blickkontakt). Prüfen Sie vor dem Abschleppen, dass
die Abschleppöse nicht gebrochen
oder beschädigt ist.
Befestigen Sie das Abschleppseil ordnungsgemäß an der Abschleppöse.
Belasten Sie die Abschleppöse nicht ruckartig. Belasten Sie die Öse mit
gleichmäßiger Kraft.
Um die Abschleppöse nicht zu beschädigen, ziehen Sie nicht von der
Seite oder in einem vertikalen Winkel.
Ziehen Sie immer geradeaus.
ACHTUNG
Befestigen Sie ein Abschleppseil an der Abschleppöse.
Wenn Sie ein anderes Fahrzeugteil als die Abschlepp -
ösen zum Abschleppen benutzen, kann Ihr F
ahrzeug beschädigt
werden.
Benutzen Sie ausschließlich ein Abschleppseil, welches speziellfür das Abschleppen vonFahrzeugen vorgesehen ist.Befestigen Sie das Abschleppseilordnungsgemäß an einer vorgesehenen Abschleppöse
VORSICHT
Seien Sie beim Abschleppen des
Fahrzeugs äußerst vorsichtig.
Vermeiden Sie abruptes Anfahren und ungleichmäßige
Fahrmanöver, damit die
Abschleppöse und das
Abschleppseil nicht überlastet
werden. Wenn die Abschleppöse
bricht oder das Abschleppseil
reißt, könnte dies zu schweren
Verletzungen und Sachschäden
führen.
Wenn sich das festsitzende Fahrzeug nicht bewegen lässt,
setzen Sie den Abschlepp -
vorgang nicht mit Gewalt fort. Wir
empf
ehlen, sich an eine HYUNDAI
Vertragswerkstatt zu wenden
oder einen Abschleppdienst zu
rufen.
Ziehen Sie das abzuschleppende Fahrzeug in so gerader Richtung
wie möglich.
Achten Sie darauf, dass sich beim Abschleppen keine Personen im
Gefahrenbereich aufhalten.

633
Pannenhilfe

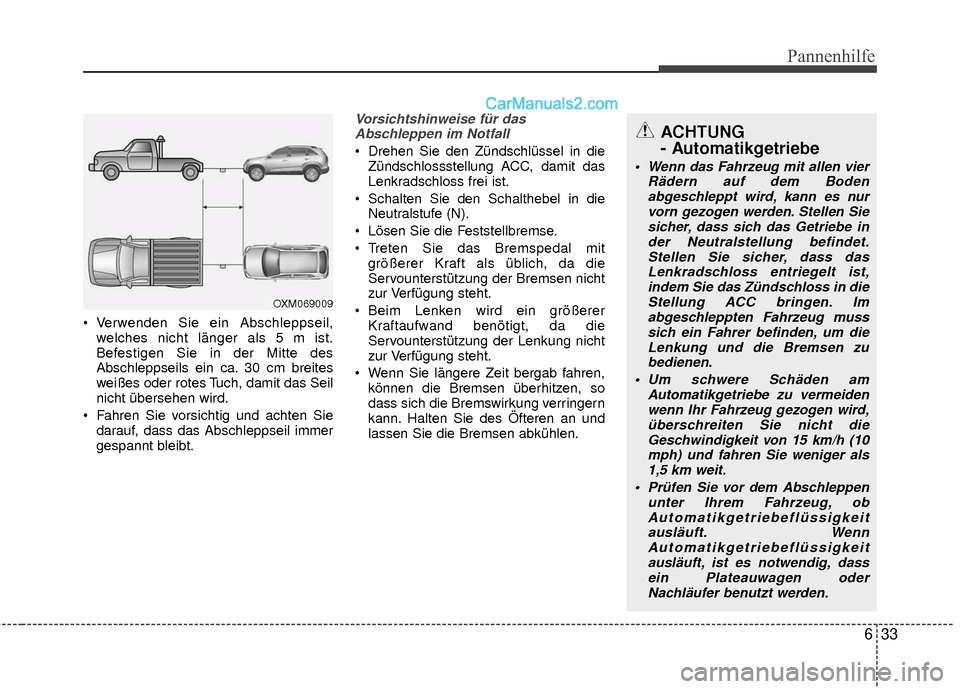

Verwenden Sie ein Abschleppseil,welches nicht länger als 5 m ist.
Befestigen Sie in der Mitte des
Abschleppseils ein ca. 30 cm breites
weißes oder rotes Tuch, damit das Seil
nicht übersehen wird.
Fahren Sie vorsichtig und achten Sie darauf, dass das Abschleppseil immer
gespannt bleibt.
Vorsichtshinweise für dasAbschleppen im Notfall
Drehen Sie den Zündschlüssel in die Zündschlossstellung ACC, damit das
Lenkradschloss frei ist.
Schalten Sie den Schalthebel in die Neutralstufe (N).
Lösen Sie die Feststellbremse.
Treten Sie das Bremspedal mit größerer Kraft als üblich, da die
Servounterstützung der Bremsen nicht
zur Verfügung steht.
Beim Lenken wird ein größerer Kraftaufwand benötigt, da die
Servounterstützung der Lenkung nicht
zur Verfügung steht.
Wenn Sie längere Zeit bergab fahren, können die Bremsen überhitzen, so
dass sich die Bremswirkung verringern
kann. Halten Sie des Öfteren an und
lassen Sie die Bremsen abkühlen.
OXM069009
ACHTUNG
- Automatikgetriebe
Wenn das Fahrzeug mit allen vier Rädern auf dem Bodenabgeschleppt wird, kann es nurvorn gezogen werden. Stellen Siesicher, dass sich das Getriebe inder Neutralstellung befindet. Stellen Sie sicher, dass dasLenkradschloss entriegelt ist, indem Sie das Zündschloss in dieStellung ACC bringen. Im abgeschleppten Fahrzeug musssich ein Fahrer befinden, um dieLenkung und die Bremsen zu bedienen.
Um schwere Schäden am Automatikgetriebe zu vermeidenwenn Ihr Fahrzeug gezogen wird,überschreiten Sie nicht die Geschwindigkeit von 15 km/h (10mph) und fahren Sie weniger als 1,5 km weit.
Prüfen Sie vor dem Abschleppen unter Ihrem Fahrzeug, obAutomatikgetriebeflüssigkeitausläuft. WennAutomatikgetriebeflüssigkeit ausläuft, ist es notwendig, dassein Plateauwagen oder Nachläufer benutzt werden.

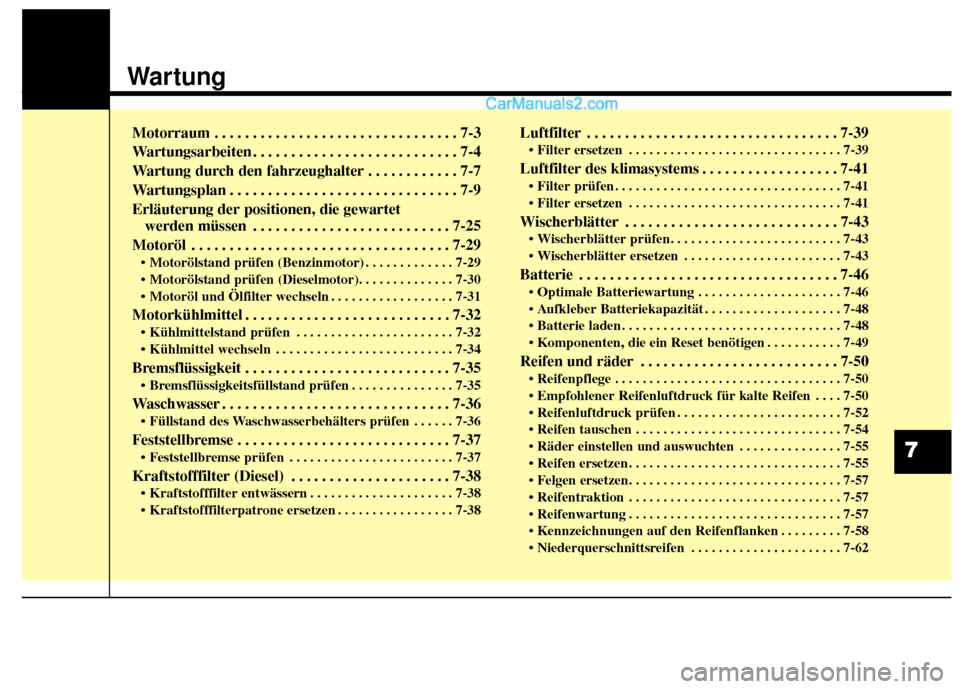

Wartung
Motorraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-3
Wartungsarbeiten . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
Wartung durch den fahrzeughalter . . . . . . . . . . . . 7-7
Wartungsplan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-9
Erläuterung der positionen, die gewartet werden müssen . . . . . . . . . . . . . . . . . . . . . . . . . . 7-25
Motoröl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-29\
. . . . . . . . . . . . . 7-29

. . . . . . . . . . . . . . . . . . 7-31
Motorkühlmittel . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-32
. . . . . . . . . . . . . . . . . . . . . . . 7-32
. . . . . . . . . . . . . . . . . . . . . . . . . . 7-34
Bremsflüssigkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-35
. . . . . . . . . . . . . . . 7-35
Waschwasser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-36
. . . . . . 7-36
Feststellbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-37
. . . . . . . . . . . . . . . . . . . . . . . . 7-37
Kraftstofffilter (Diesel) . . . . . . . . . . . . . . . . . . . . . 7-38
. . . . . . . . . . . . . . . . . . . . . 7-38
. . . . . . . . . . . . . . . . . 7-38
Luftfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-39
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-39
Luftfilter des klimasystems . . . . . . . . . . . . . . . . . . 7-41
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-41
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-41
Wischerblätter . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-43

. . . . . . . . . . . . . . . . . . . . . . . 7-43
Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-46\
. . . . . . . . . . . . . . . . . . . . . 7-46
. . . . . . . . . . . . . . . . . . . . 7-48
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-48
die ein Reset benötigen . . . . . . . . . . . 7-49
Reifen und räder . . . . . . . . . . . . . . . . . . . . . . . . . . 7-50
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-50
. . . . 7-50
. . . . . . . . . . . . . . . . . . . . . . . . 7-52
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-54
. . . . . . . . . . . . . . . 7-55
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-55

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-57
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-57
. . . . . . . . . 7-58
. . . . . . . . . . . . . . . . . . . . . . 7-62
7

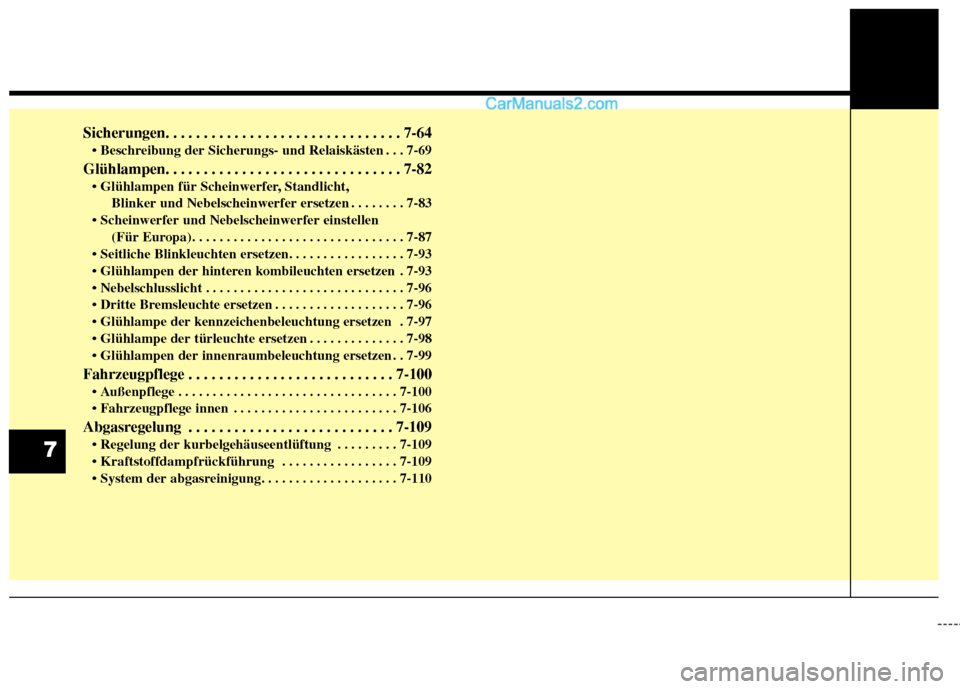

Sicherungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-64
. . . 7-69
Glühlampen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-82
Standlicht,Blinker und Nebelscheinwerfer ersetzen . . . . . . . . 7-83
(Für Europa). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-87

. 7-93
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-96
. . . . . . . . . . . . . . . . . . . 7-96
. 7-97
. . . . . . . . . . . . . . 7-98
. . 7-99
Fahrzeugpflege . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-100
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-100
. . . . . . . . . . . . . . . . . . . . . . . . 7-106
Abgasregelung . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-109
. . . . . . . . . 7-109
. . . . . . . . . . . . . . . . . 7-109
7

73
Wartung

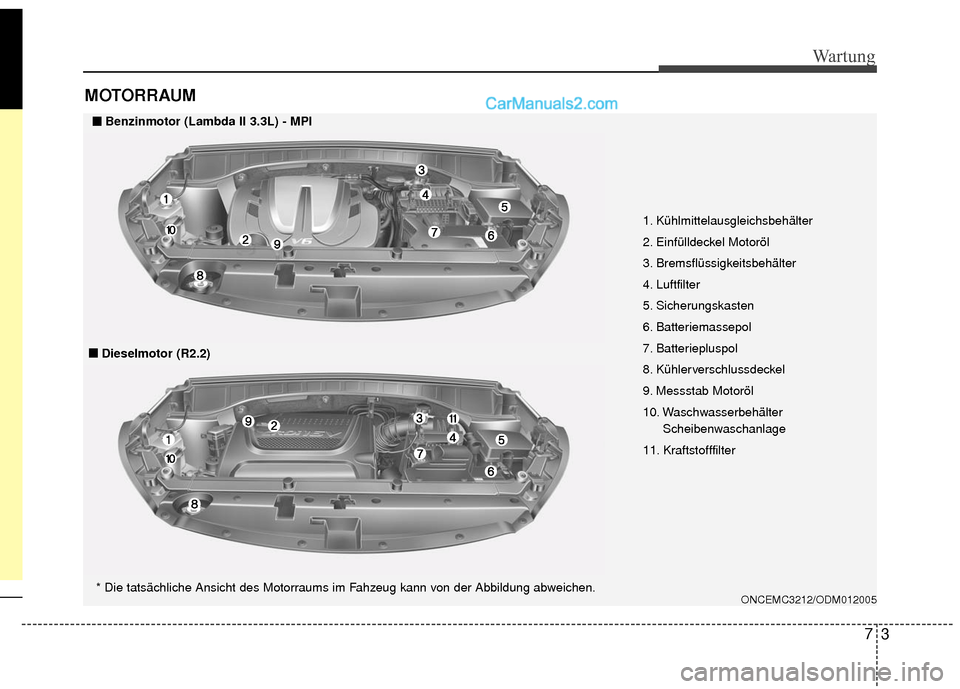

MOTORRAUM
1. Kühlmittelausgleichsbehälter
2. Einfülldeckel Motoröl
3. Bremsflüssigkeitsbehälter
4. Luftfilter
5. Sicherungskasten
6. Batteriemassepol
7. Batteriepluspol
8. Kühlerverschlussdeckel
9. Messstab Motoröl
10. WaschwasserbehälterScheibenwaschanlage
11. Kraftstofffilter
ONCEMC3212/ODM012005
â–
â–  Dieselmotor (R2.2)
* Die tatsächliche Ansicht des Motorraums im Fahzeug kann von der Abbildung abweichen.
â–
â– Benzinmotor (Lambda II 3.3L) - MPI

Wartung
47

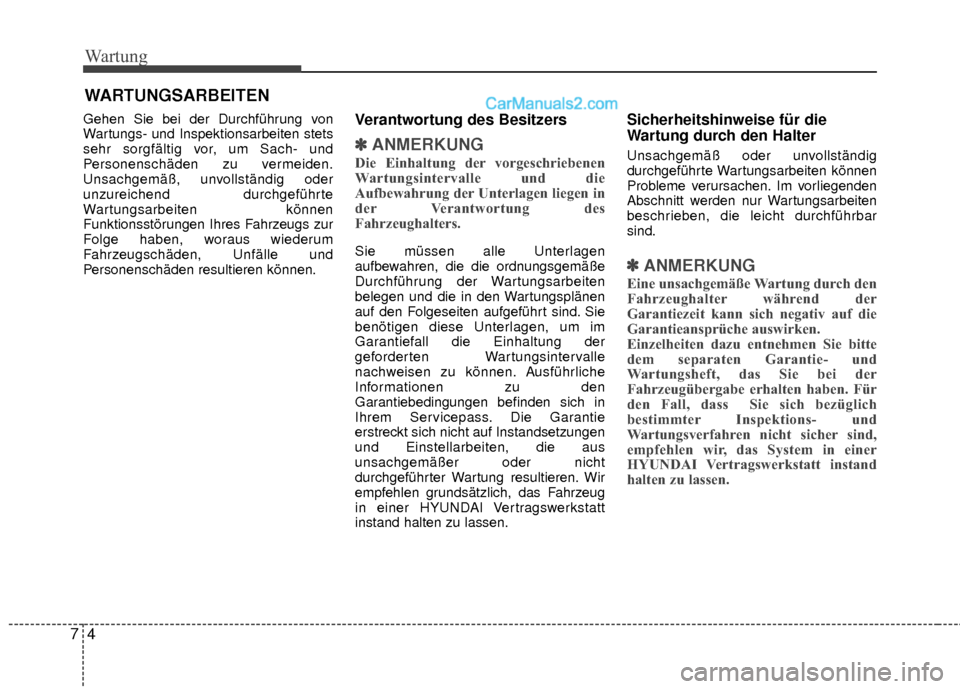

WARTUNGSARBEITEN
Gehen Sie bei der Durchführung von
Wartungs- und Inspektionsarbeiten stets
sehr sorgfältig vor, um Sach- und
Personenschäden zu vermeiden.
Unsachgemäß, unvollständig oder
unzureichend durchgeführte
Wartungsarbeiten können
Funktionsstörungen Ihres Fahrzeugs zur
Folge haben, woraus wiederum
Fahrzeugschäden, Unfälle und
Personenschäden resultieren können.Verantwortung des Besitzers
✽ ✽ANMERKUNG
Die Einhaltung der vorgeschriebenen
Wartungsintervalle und die
Aufbewahrung der Unterlagen liegen in
der Verantwortung des
Fahrzeughalters.
Sie müssen alle Unterlagen
aufbewahren, die die ordnungsgemäße
Durchführung der Wartungsarbeiten
belegen und die in den Wartungsplänen
auf den Folgeseiten aufgeführt sind. Sie
benötigen diese Unterlagen, um im
Garantiefall die Einhaltung der
geforderten Wartungsintervalle
nachweisen zu können. Ausführliche
Informationen zu den
Garantiebedingungen befinden sich in
Ihrem Servicepass. Die Garantie
erstreckt sich nicht auf Instandsetzungen
und Einstellarbeiten, die aus
unsachgemäßer oder nicht
durchgeführter Wartung resultieren. Wir
empfehlen grundsätzlich, das Fahrzeug
in einer HYUNDAI Vertragswerkstatt
instand halten zu lassen.
Sicherheitshinweise für die
Wartung durch den Halter
Unsachgemäß oder unvollständig
durchgeführte Wartungsarbeiten können
Probleme verursachen. Im vorliegenden
Abschnitt werden nur Wartungsarbeiten
beschrieben, die leicht durchführbar
sind.
✽ ✽ANMERKUNG
Eine unsachgemäße Wartung durch den
Fahrzeughalter während der
Garantiezeit kann sich negativ auf die
Garantieansprüche auswirken.
Einzelheiten dazu entnehmen Sie bitte
dem separaten Garantie- und
Wartungsheft, das Sie bei der
Fahrzeugübergabe erhalten haben. Für
den Fall, dass Sie sich bezüglich
bestimmter Inspektions- und
Wartungsverfahren nicht sicher sind,
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt instand
halten zu lassen.

75
Wartung

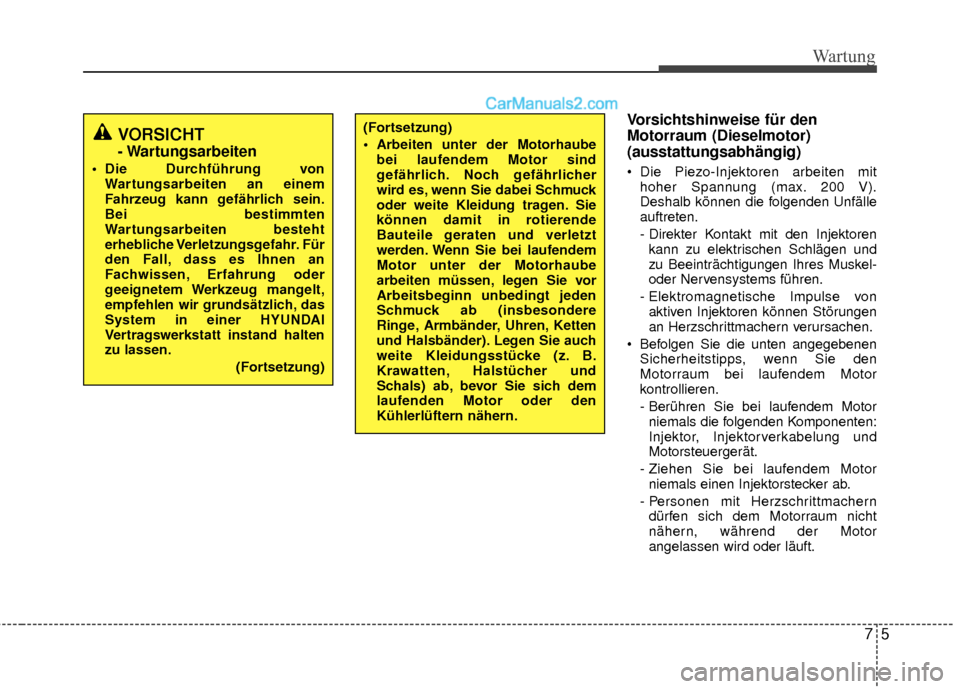

Vorsichtshinweise für den
Motorraum (Dieselmotor)
(ausstattungsabhängig)
Die Piezo-Injektoren arbeiten mithoher Spannung (max. 200 V).
Deshalb können die folgenden Unfälle
auftreten.
- Direkter Kontakt mit den Injektorenkann zu elektrischen Schlägen und
zu Beeinträchtigungen Ihres Muskel-
oder Nervensystems führen.
- Elektromagnetische Impulse von aktiven Injektoren können Störungen
an Herzschrittmachern verursachen.
Befolgen Sie die unten angegebenen Sicherheitstipps, wenn Sie den
Motorraum bei laufendem Motor
kontrollieren.
- Berühren Sie bei laufendem Motorniemals die folgenden Komponenten:
Injektor, Injektorverkabelung und
Motorsteuergerät.
- Ziehen Sie bei laufendem Motor niemals einen Injektorstecker ab.
- Personen mit Herzschrittmachern dürfen sich dem Motorraum nicht
nähern, während der Motor
angelassen wird oder läuft.
VORSICHT
- Wartungsarbeiten
Die Durchführung von Wartungsarbeiten an einem
Fahrzeug kann gefährlich sein.
Bei bestimmten
Wartungsarbeiten besteht
erhebliche Verletzungsgefahr. Für
den Fall, dass es Ihnen an
Fachwissen, Erfahrung oder
geeignetem Werkzeug mangelt,
empfehlen wir grundsätzlich, das
System in einer HYUNDAI
Vertragswerkstatt instand halten
zu lassen.
(Fortsetzung)
(Fortsetzung)
Arbeiten unter der Motorhaubebei laufendem Motor sind
gefährlich. Noch gefährlicher
wird es, wenn Sie dabei Schmuck
oder weite Kleidung tragen. Sie
können damit in rotierende
Bauteile geraten und verletzt
werden. Wenn Sie bei laufendem
Motor unter der Motorhaube
arbeiten müssen, legen Sie vor
Arbeitsbeginn unbedingt jeden
Schmuck ab (insbesondere
Ringe, Armbänder, Uhren, Ketten
und Halsbänder). Legen Sie auch
weite Kleidungsstücke (z. B.
Krawatten, Halstücher und
Schals) ab, bevor Sie sich dem
laufenden Motor oder den
Kühlerlüftern nähern.

Wartung
67

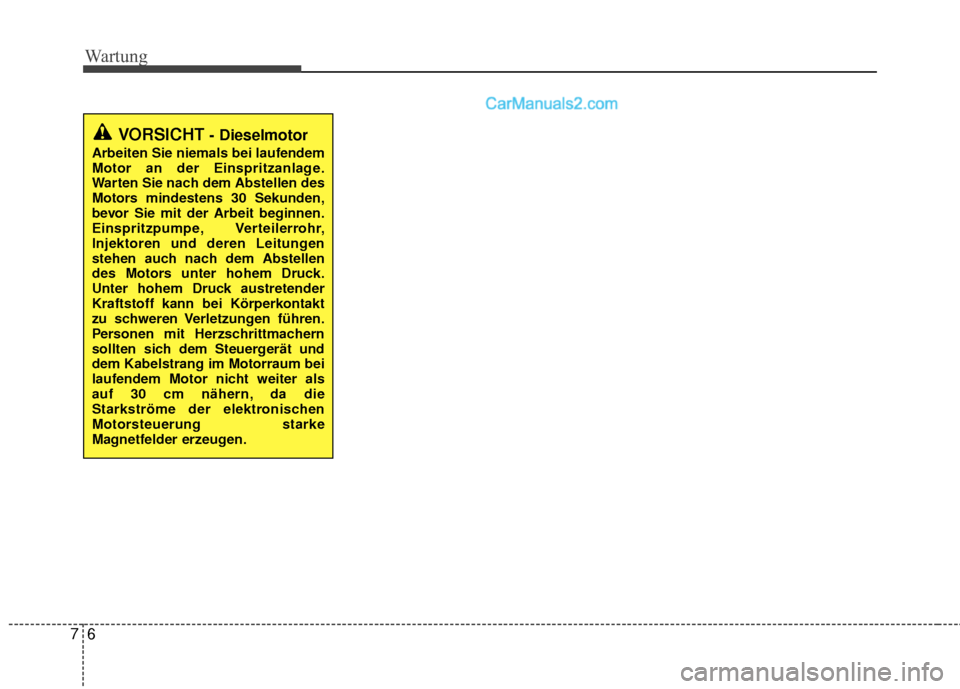

VORSICHT- Dieselmotor
Arbeiten Sie niemals bei laufendem
Motor an der Einspritzanlage.
Warten Sie nach dem Abstellen des
Motors mindestens 30 Sekunden,
bevor Sie mit der Arbeit beginnen.
Einspritzpumpe, Verteilerrohr,
Injektoren und deren Leitungen
stehen auch nach dem Abstellen
des Motors unter hohem Druck.
Unter hohem Druck austretender
Kraftstoff kann bei Körperkontakt
zu schweren Verletzungen führen.
Personen mit Herzschrittmachern
sollten sich dem Steuergerät und
dem Kabelstrang im Motorraum bei
laufendem Motor nicht weiter als
auf 30 cm nähern, da die
Starkströme der elektronischen
Motorsteuerung starke
Magnetfelder erzeugen.

77
Wartung

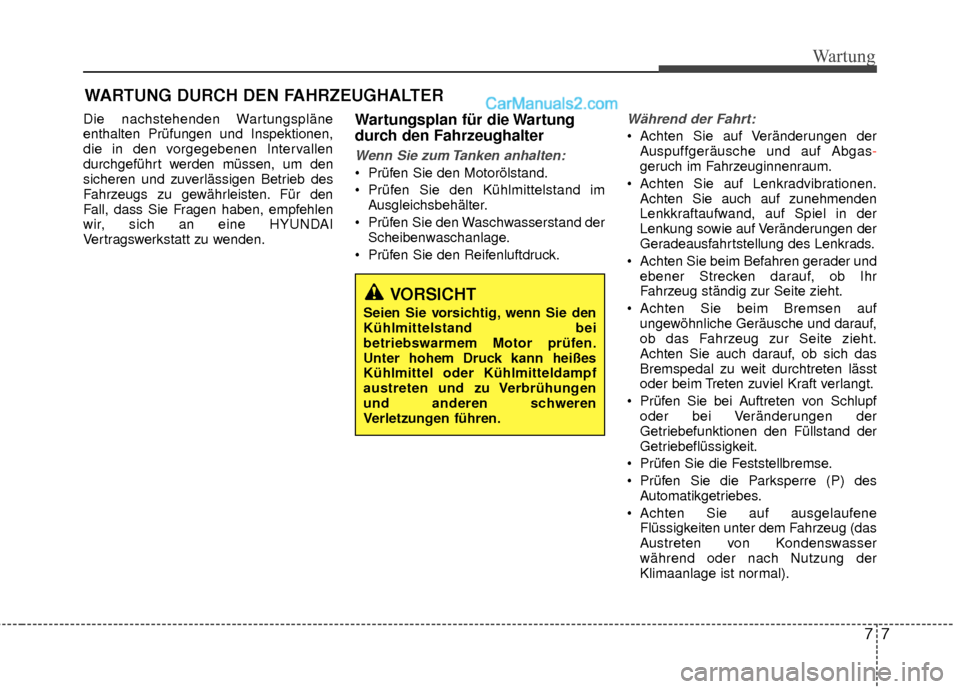

WARTUNG DURCH DEN FAHRZEUGHALTER
Die nachstehenden Wartungspläne
enthalten Prüfungen und Inspektionen,
die in den vorgegebenen Intervallen
durchgeführt werden müssen, um den
sicheren und zuverlässigen Betrieb des
Fahrzeugs zu gewährleisten. Für den
Fall, dass Sie Fragen haben, empfehlen
wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.Wartungsplan für die Wartung
durch den Fahrzeughalter
Wenn Sie zum Tanken anhalten:
Prüfen Sie den Motorölstand.
Prüfen Sie den Kühlmittelstand imAusgleichsbehälter.
Prüfen Sie den Waschwasserstand der Scheibenwaschanlage.
Prüfen Sie den Reifenluftdruck.
Während der Fahrt:
Achten Sie auf Veränderungen der Auspuffgeräusche und auf Abgas -
geruch im Fahrzeuginnenraum.
Achten Sie auf Lenkradvibrationen. Achten Sie auch auf zunehmenden
Lenkkraftaufwand, auf Spiel in der
Lenkung sowie auf Veränderungen der
Geradeausfahrtstellung des Lenkrads.
Achten Sie beim Befahren gerader und ebener Strecken darauf, ob Ihr
Fahrzeug ständig zur Seite zieht.
Achten Sie beim Bremsen auf ungewöhnliche Geräusche und darauf,
ob das Fahrzeug zur Seite zieht.
Achten Sie auch darauf, ob sich das
Bremspedal zu weit durchtreten lässt
oder beim Treten zuviel Kraft verlangt.
Prüfen Sie bei Auftreten von Schlupf oder bei Veränderungen der
Getriebefunktionen den Füllstand der
Getriebeflüssigkeit.
Prüfen Sie die Feststellbremse.
Prüfen Sie die Parksperre (P) des Automatikgetriebes.
Achten Sie auf ausgelaufene Flüssigkeiten unter dem Fahrzeug (das
Austreten von Kondenswasser
während oder nach Nutzung der
Klimaanlage ist normal).
VORSICHT
Seien Sie vorsichtig, wenn Sie den
Kühlmittelstand bei
betriebswarmem Motor prüfen.
Unter hohem Druck kann heißes
Kühlmittel oder Kühlmitteldampf
austreten und zu Verbrühungen
und anderen schweren
Verletzungen führen.

Wartung
87

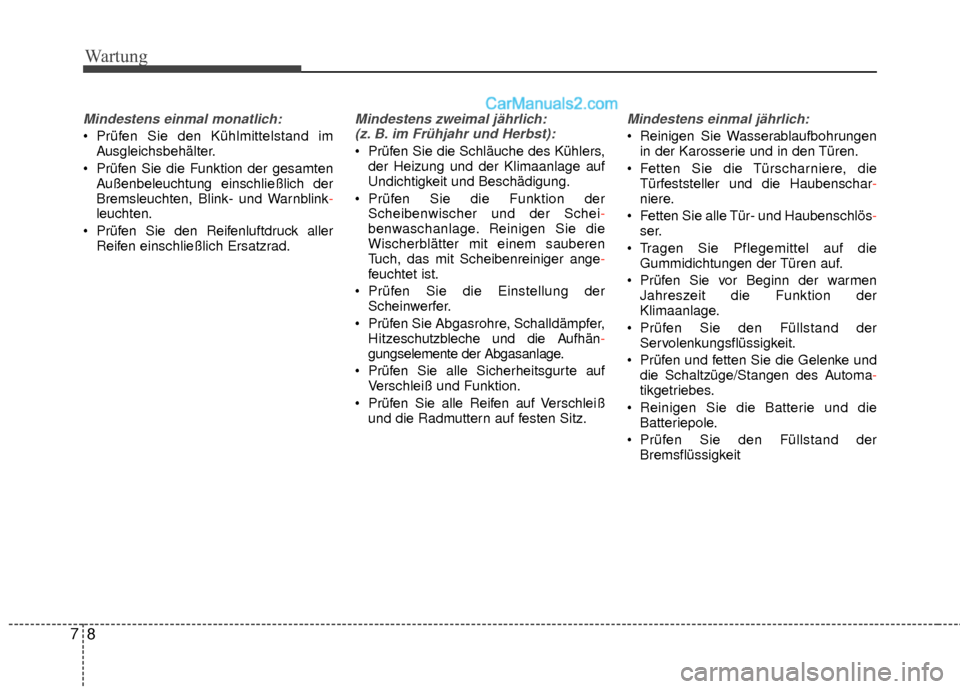

Mindestens einmal monatlich:
Prüfen Sie den Kühlmittelstand imAusgleichsbehälter.
Prüfen Sie die Funktion der gesamten Außenbeleuchtung einschließlich der
Bremsleuchten, Blink- und Warnblink-
leuchten.
Prüfen Sie den Reifenluftdruck aller Reifen einschließlich Ersatzrad.
Mindestens zweimal jährlich:(z. B. im Frühjahr und Herbst):
Prüfen Sie die Schläuche des Kühlers, der Heizung und der Klimaanlage auf
Undichtigkeit und Beschädigung.
Prüfen Sie die Funktion der Scheibenwischer und der Schei -
benwaschanlage. Reinigen Sie die
Wischerblätter mit einem sauberen
Tuch, das mit Scheibenreiniger ange-
feuchtet ist.
Prüfen Sie die Einstellung der Scheinwerfer.
Prüfen Sie Abgasrohre, Schalldämpfer, Hitz eschutzbleche und die Aufhän -
gungselemente der Abgasanlage.
Prüfen Sie alle Sicherheitsgurte auf Verschleiß und Funktion.
Prüfen Sie alle Reifen auf Verschleiß und die Radmuttern auf festen Sitz.
Mindestens einmal jährlich:
Reinigen Sie Wasserablaufbohrungenin der Karosserie und in den Türen.
Fetten Sie die Türscharniere, die Türfeststeller und die Haubenschar -
niere.
Fetten Sie alle Tür- und Haubenschlös- ser.
Tragen Sie Pflegemittel auf die Gummidichtungen der Türen auf.
Prüfen Sie vor Beginn der warmen Jahreszeit die Funktion der
Klimaanlage.
Prüfen Sie den Füllstand der Servolenkungsflüssigkeit.
Prüfen und fetten Sie die Gelenke und die Schaltzüge/Stangen des Automa-
tikgetriebes.
Reinigen Sie die Batterie und die Batteriepole.
Prüfen Sie den Füllstand der Bremsflüssigkeit
