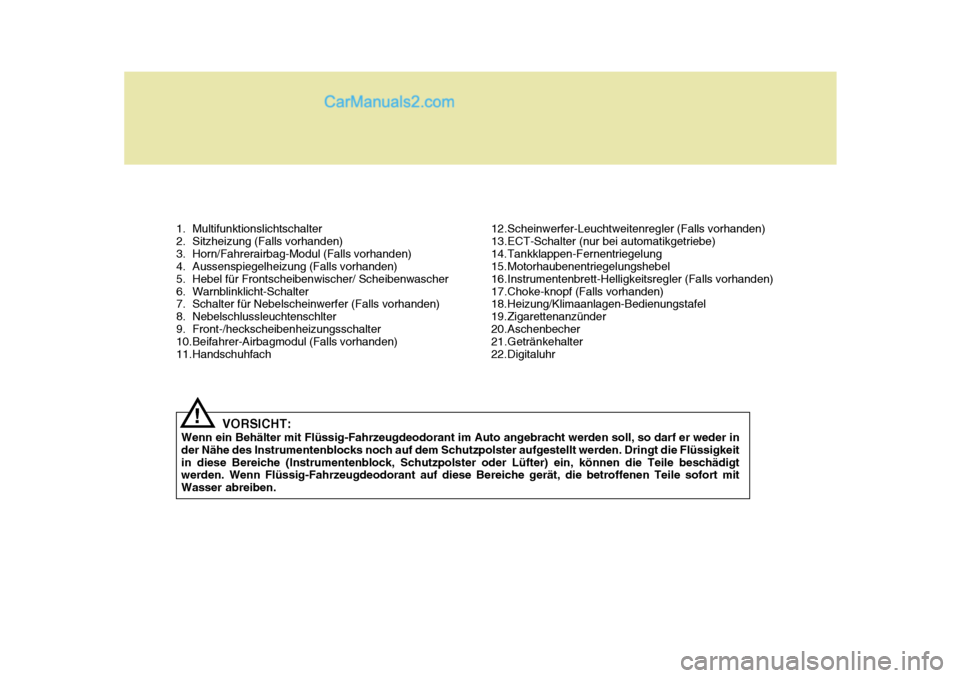

1. Multifunktionslichtschalter
2. Sitzheizung (Falls vorhanden)
3. Horn/Fahrerairbag-Modul (Falls vorhanden)
4. Aussenspiegelheizung (Falls vorhanden)
5. Hebel für Frontscheibenwischer/ Scheibenwascher
6. Warnblinklicht-Schalter
7. Schalter für Nebelscheinwerfer (Falls vorhanden)
8. Nebelschlussleuchtenschlter
9. Front-/heckscheibenheizungsschalter
10.Beifahrer-Airbagmodul (Falls vorhanden)
11.Handschuhfach12.Scheinwerfer-Leuchtweitenregler (Falls vorhanden)
13.ECT-Schalter (nur bei automatikgetriebe)
14.Tankklappen-Fernentriegelung
15.Motorhaubenentriegelungshebel
16.Instrumentenbrett-Helligkeitsregler (Falls vorhanden)
17.Choke-knopf (Falls vorhanden)
18.Heizung/Klimaanlagen-Bedienungstafel
19.Zigarettenanzünder
20.Aschenbecher
21.Getränkehalter
22.Digitaluhr
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder inder Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeitin diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mit Wasser abreiben.
!
Page 12 of 255
C020A02P-3
B250B01P-GST
INSTRUMENTE UND REGLER
(KLEINLASTER)
Page 13 of 255

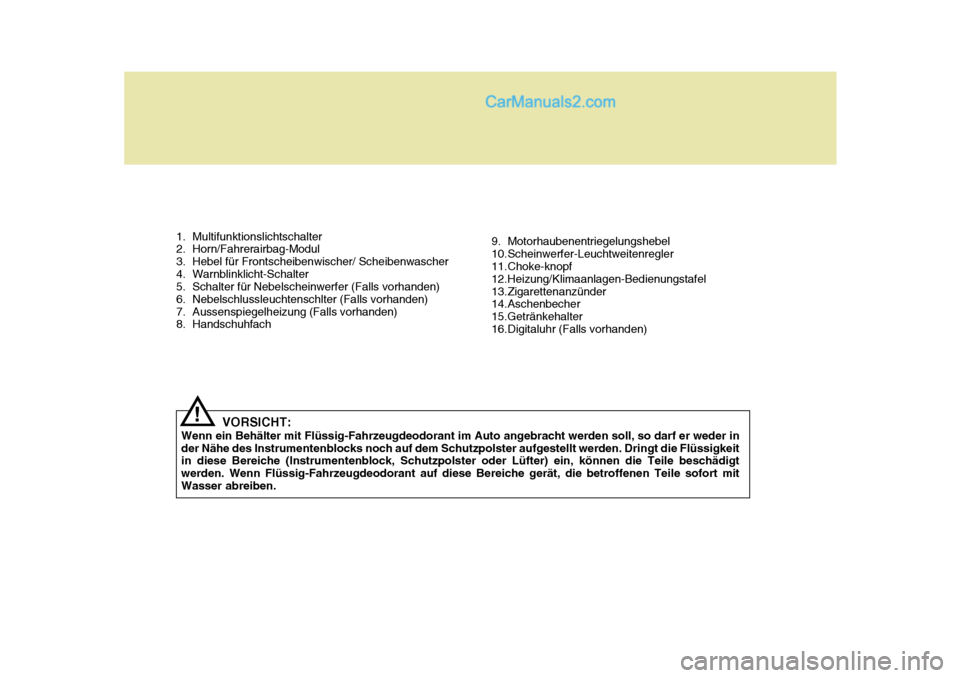

1. Multifunktionslichtschalter
2. Horn/Fahrerairbag-Modul
3. Hebel für Frontscheibenwischer/ Scheibenwascher
4. Warnblinklicht-Schalter
5. Schalter für Nebelscheinwerfer (Falls vorhanden)
6. Nebelschlussleuchtenschlter (Falls vorhanden)
7. Aussenspiegelheizung (Falls vorhanden)
8. Handschuhfach9. Motorhaubenentriegelungshebel
10.Scheinwerfer-Leuchtweitenregler
11.Choke-knopf
12.Heizung/Klimaanlagen-Bedienungstafel
13.Zigarettenanzünder
14.Aschenbecher 15.Getränkehalter
16.Digitaluhr (Falls vorhanden)
VORSICHT:
Wenn ein Behälter mit Flüssig-Fahrzeugdeodorant im Auto angebracht werden soll, so darf er weder inder Nähe des Instrumentenblocks noch auf dem Schutzpolster aufgestellt werden. Dringt die Flüssigkeit in diese Bereiche (Instrumentenblock, Schutzpolster oder Lüfter) ein, können die Teile beschädigt werden. Wenn Flüssig-Fahrzeugdeodorant auf diese Bereiche gerät, die betroffenen Teile sofort mitWasser abreiben.
!
Page 14 of 255
YOUR VEHICLE AT A GLANCE
Overdrive-aus kontrolleuchte (Nui bei automatikgetriebe)
Blinkerkontrolleu-chten - grün
Vorglüh-Anzeigeleuchte (Diesel)
Wegfahrsperren-anzeige
Servicewarnanzeige (SRI) für das zusätzliche rückhalte-system (SRS) (Falls vorhanden)
ABS-Warnleuchte (Falls vorhanden)
Blinkerkontrolleuchten - grün Fernlichtkontrolleuchte -blau Öldruck-Warnleuchte Handbrems-, Bremsflüssigkeitsstand- Warnleuchte Ladekontrolleuchte - rot Tür Offen-Warnleuchte Und Warnton (Falls vorhanden)
Kraftstoffwarnleu-chtebernsteinfa-rbig Anzeigeleuchte POWER/HOLD (Falls vorhanden) Motorwarnleuchte (Falls vorhanden)

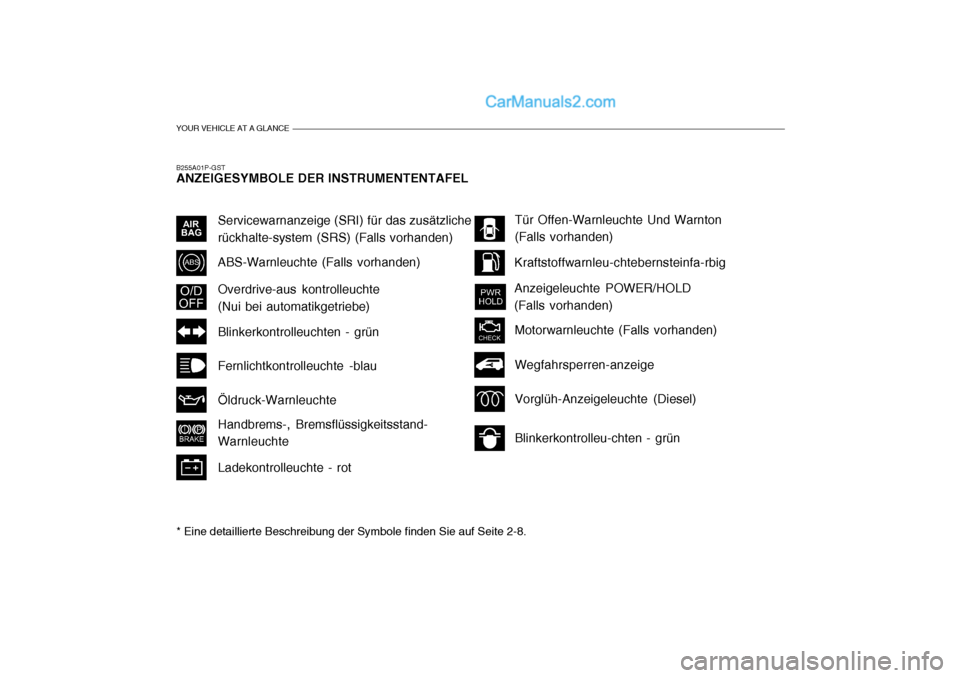

B255A01P-GST ANZEIGESYMBOLE DER INSTRUMENTENTAFEL * Eine detaillierte Beschreibung der Symbole finden Sie auf Seite 2-8.
Page 15 of 255
Sicherheitsprüfungen vor benutzung des fahrzeugs ... 1-2 Einfahrempfehlungen................................................... 1-3
Fahrgestellnummer (VIN) ............................................. 1-5Wegfahrsperre .............................................................. 1-7
Beleuchtetes zündschloss ......................................... 1-13
Türverriegelungen ...................................................... 1-13
Verriegelung für offene tür ......................................... 1-14
Zentralverriegelung .................................................... 1-15
Diebstahlalarm ........................................................... 1-17
Heckklappe/Hecktür/Seitentür ...................................1-21
Motorhaubenentriegelung .......................................... 1-25
Fernentriegelung der tankklappe ............................... 1-26
Fenster ....................................................................... 1-28
Sitze ............................................................................ 1-31
Sicherheitsgurte ......................................................... 1-40
Kinderrückhaltesystem ............................................... 1-45
Hebel zur höhenverstellung des lenkrads ................. 1-49
SRS (Zusätzliches rückhalte-system) (AIRBAG) ....... 1-50

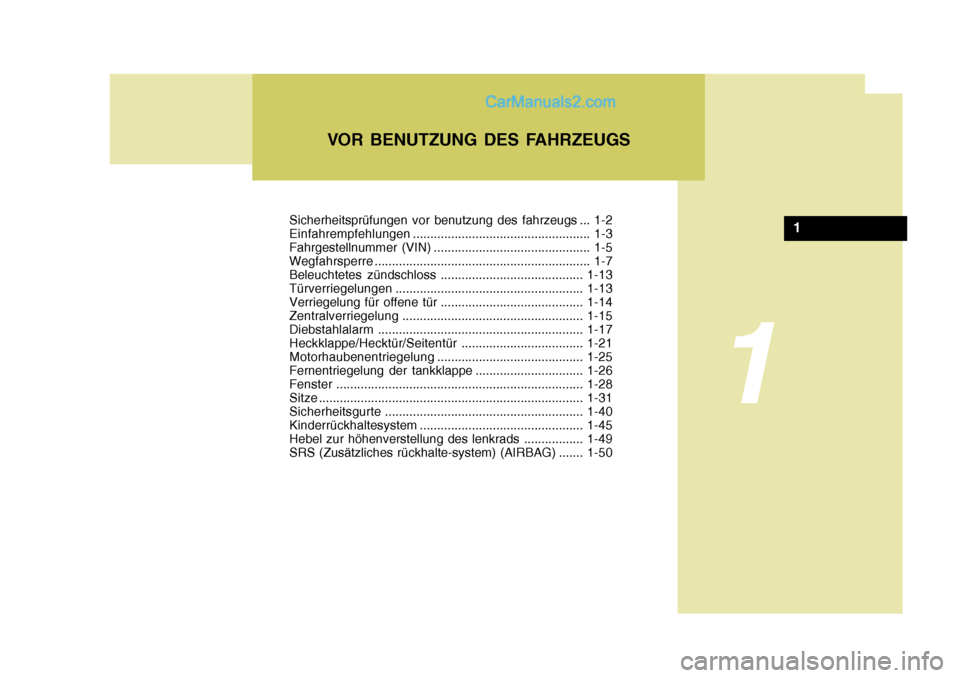

VOR BENUTZUNG DES FAHRZEUGS
1
1
Page 16 of 255
1VOR BENUTZUNG DES FAHRZEUGS
2
!

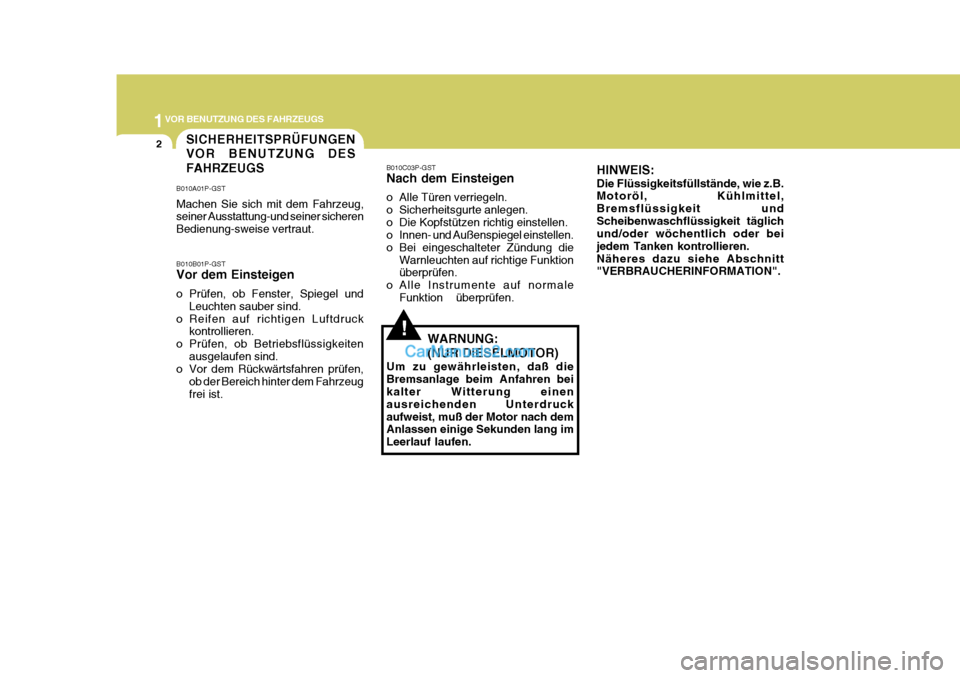

SICHERHEITSPRÜFUNGEN VOR BENUTZUNG DES FAHRZEUGS
B010A01P-GST Machen Sie sich mit dem Fahrzeug, seiner Ausstattung-und seiner sicheren Bedienung-sweise vertraut. B010B01P-GST Vor dem Einsteigen
o Prüfen, ob Fenster, Spiegel und Leuchten sauber sind.
o Reifen auf richtigen Luftdruck kontrollieren.
o Prüfen, ob Betriebsflüssigkeiten ausgelaufen sind.
o Vor dem Rückwärtsfahren prüfen,
ob der Bereich hinter dem Fahrzeug frei ist. B010C03P-GST Nach dem Einsteigen
o Alle Türen verriegeln.
o Sicherheitsgurte anlegen.
o Die Kopfstützen richtig einstellen.
o Innen- und Außenspiegel einstellen.
o Bei eingeschalteter Zündung die
Warnleuchten auf richtige Funktion überprüfen.
o Alle Instrumente auf normale Funktion überprüfen.
WARNUNG: (NUR DIESELMOTOR)
Um zu gewährleisten, daß die Bremsanlage beim Anfahren bei kalter Witterung einen ausreichenden Unterdruckaufweist, muß der Motor nach dem Anlassen einige Sekunden lang im Leerlauf laufen. HINWEIS: Die Flüssigkeitsfüllstände, wie z.B. Motoröl, Kühlmittel, Bremsflüssigkeit undScheibenwaschflüssigkeit täglich und/oder wöchentlich oder bei jedem Tanken kontrollieren.Näheres dazu siehe Abschnitt "VERBRAUCHERINFORMATION".
Page 17 of 255
1
VOR BENUTZUNG DES FAHRZEUGS

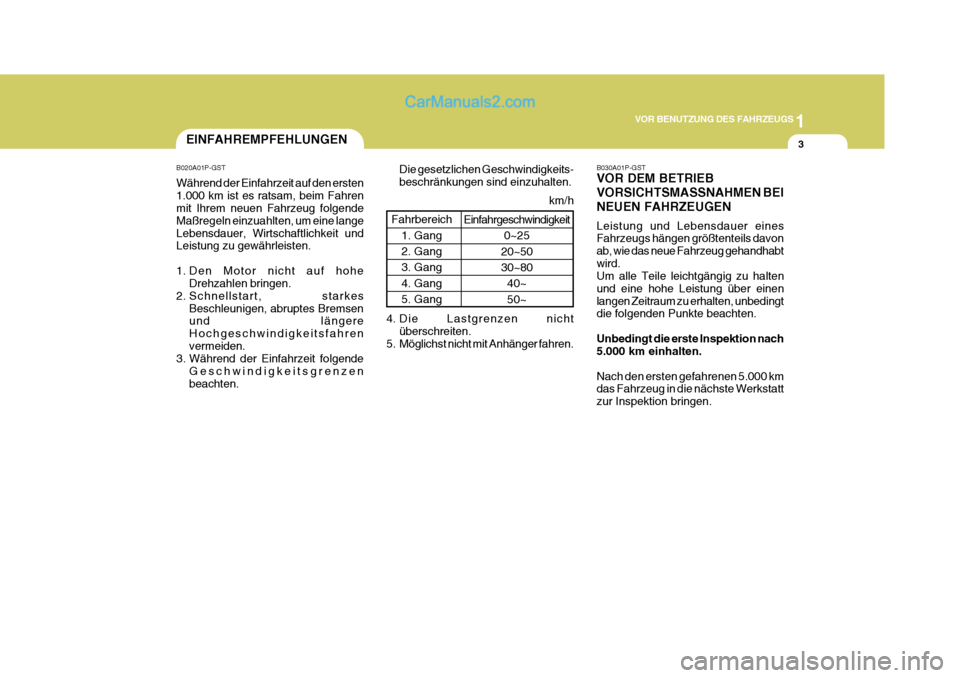

3EINFAHREMPFEHLUNGEN
Fahrbereich1. Gang 2. Gang 3. Gang4. Gang 5. Gang
B020A01P-GST Während der Einfahrzeit auf den ersten 1.000 km ist es ratsam, beim Fahren mit Ihrem neuen Fahrzeug folgende Maßregeln einzuahlten, um eine langeLebensdauer, Wirtschaftlichkeit und Leistung zu gewährleisten.
1. Den Motor nicht auf hohe
Drehzahlen bringen.
2. Schnellstart, starkes Beschleunigen, abruptes Bremsen und längere Hochgeschwindigkeitsfahrenvermeiden.
3. Während der Einfahrzeit folgende
Geschwindigkeitsgrenzenbeachten. 4. Die Lastgrenzen nicht
überschreiten.
5. Möglichst nicht mit Anhänger fahren.
km/h
Einfahrgeschwindigkeit 0~25
20~50 30~80 40~ 50~
B030A01P-GST VOR DEM BETRIEB VORSICHTSMASSNAHMEN BEINEUEN FAHRZEUGEN Leistung und Lebensdauer eines Fahrzeugs hängen größtenteils davon ab, wie das neue Fahrzeug gehandhabtwird. Um alle Teile leichtgängig zu halten und eine hohe Leistung über einenlangen Zeitraum zu erhalten, unbedingt die folgenden Punkte beachten. Unbedingt die erste Inspektion nach 5.000 km einhalten. Nach den ersten gefahrenen 5.000 km das Fahrzeug in die nächste Werkstatt zur Inspektion bringen.
Die gesetzlichen Geschwindigkeits-beschränkungen sind einzuhalten.
Page 18 of 255
1VOR BENUTZUNG DES FAHRZEUGS
4
!
B055A02P-GST BELADEN IHRES FAHRZEUGS Niemals soviel Gepäck und Mitfahrer befördern, daß zul. Gesamtgewichtund max. Zuladung überschritten werden. Die Angaben zu zulässigemGesamtgewicht und Achslast - die max. Zuladung - finden Sie auf der Fahrzeugidentifikationsplakette.Zulässiges Gesamtgewicht bedeutet das Gesamtgewicht des Fahrzeugs einschließlich aller Insassen, desKraftstoffs und der Beladung. Achslast bedeutet die max. Gewichte, die Vorder- und Hinterachse aushaltenkönnen, einschließlich des Fahrzeuggewichts selbst.
WARNUNG:
Die falsche Beladung IhresFahrzeugs kann das Lenkverhalten und die Bremsleistung negativbeeinflussen, was zu einem Unfall mit Verletzungsfolge oder sogar zum Tod führen kann. HINWEIS: Die Garantie deckt solche Teile oder Komponenten nicht ab, die aufgrund von Überladung versagthaben.

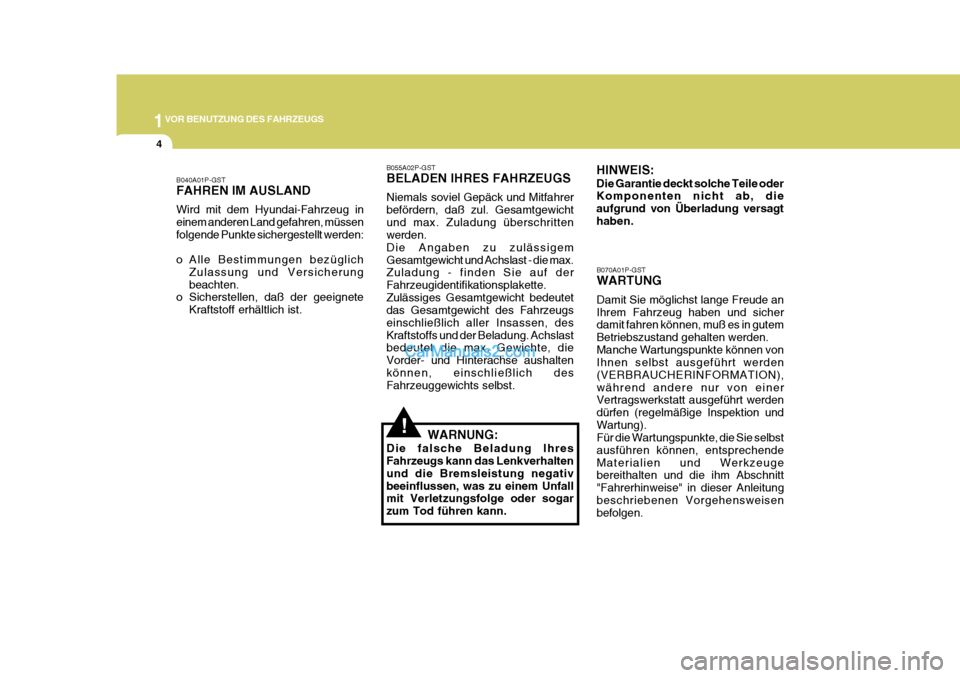

B040A01P-GST FAHREN IM AUSLAND Wird mit dem Hyundai-Fahrzeug in einem anderen Land gefahren, müssenfolgende Punkte sichergestellt werden:
o Alle Bestimmungen bezüglich
Zulassung und Versicherung beachten.
o Sicherstellen, daß der geeignete
Kraftstoff erhältlich ist. B070A01P-GST WARTUNG Damit Sie möglichst lange Freude an Ihrem Fahrzeug haben und sicher damit fahren können, muß es in gutem Betriebszustand gehalten werden.Manche Wartungspunkte können von Ihnen selbst ausgeführt werden (VERBRAUCHERINFORMATION),während andere nur von einer Vertragswerkstatt ausgeführt werden dürfen (regelmäßige Inspektion undWartung). Für die Wartungspunkte, die Sie selbst ausführen können, entsprechendeMaterialien und Werkzeuge bereithalten und die ihm Abschnitt "Fahrerhinweise" in dieser Anleitungbeschriebenen Vorgehensweisen befolgen.
Page 19 of 255
1
VOR BENUTZUNG DES FAHRZEUGS
5
An der regelmäßigen Inspektion und Wartung sollten Sie sich jedoch nicht selbst versuchen, sondern sie einerHYUNDAI -Vertragswerkstatt überlassen. Für die korrekte Durchführung derregelmäßigen Inspektion und Wartung sind Spezialkenntnisse und -geräte erforderlich .Die Durchführung dieser Wartungspunkte bei einer HYUNDAI- Vertragswerkstatt, die über neuesteTechnik und Geräte verfügt, gewährleistet die optimale Leistung, Wirtschaftlichkeit und Sicherheit IhresFahrzeugs. Darüber hinaus ist die Durchführung aller regelmäßigen Inspektions- undWartung-smaßnahmen durch eine HYUNDAI-Vertragswerkstatt die Voraussetzung für die Gültigkeit derGarantie auf Ihr Fahrzeug im Anspruchsfall. Zu den regelmäßigen Inspektions- undWartungspunkten und -intervallen siehe das "Service-Heft". B080A01P-GST MONTAGE VON ZUBEHÖR Zur Montage von Zubehör befragen Sie bitte einen HYUNDAI-Vertragshändler.
o Der Einbau mancher Zubehörteile
kann gesetzlichen Beschränkungen unterliegen.
o Bei falschem Einbau elektrischer Teile besteht Brandgefahr.
o Keine nicht zugelassenen Reifen
oder Felgen verwenden. Zu Reifen- und Felgengrößen siehe den Abschnitt "VERBRAUCHERINFORMA-TION" in dieser Anleitung.
FAHRGESTELLNUMMER (VIN)

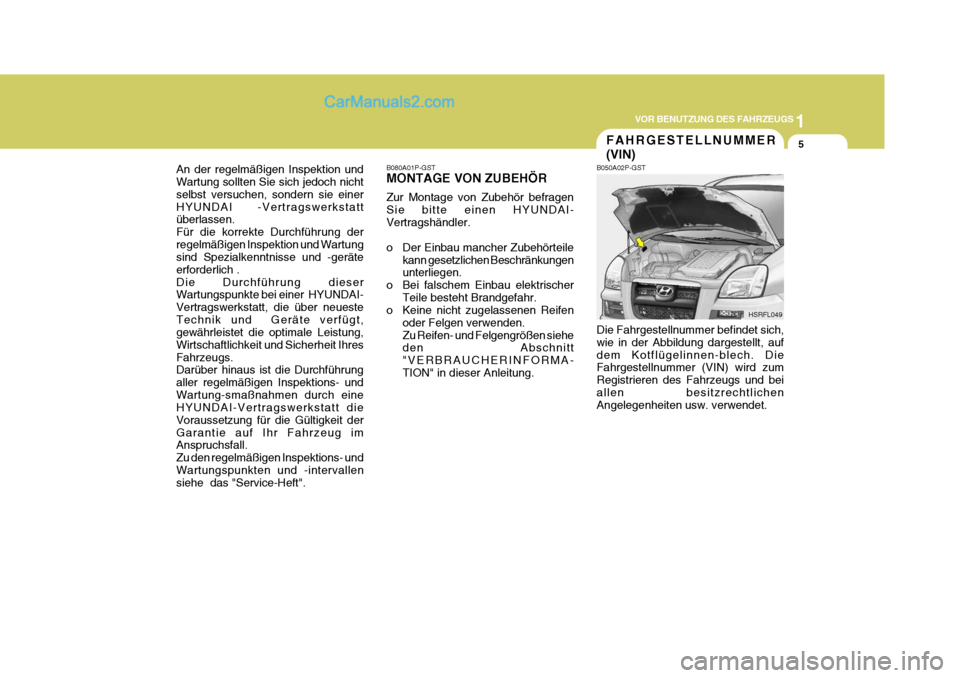

B050A02P-GST Die Fahrgestellnummer befindet sich, wie in der Abbildung dargestellt, aufdem Kotflügelinnen-blech. Die Fahrgestellnummer (VIN) wird zum Registrieren des Fahrzeugs und beiallen besitzrechtlichen Angelegenheiten usw. verwendet. HSRFL049
Page 20 of 255
1VOR BENUTZUNG DES FAHRZEUGS
6
HSRFL051
HSR008
Kleinbus/Lieferwagen

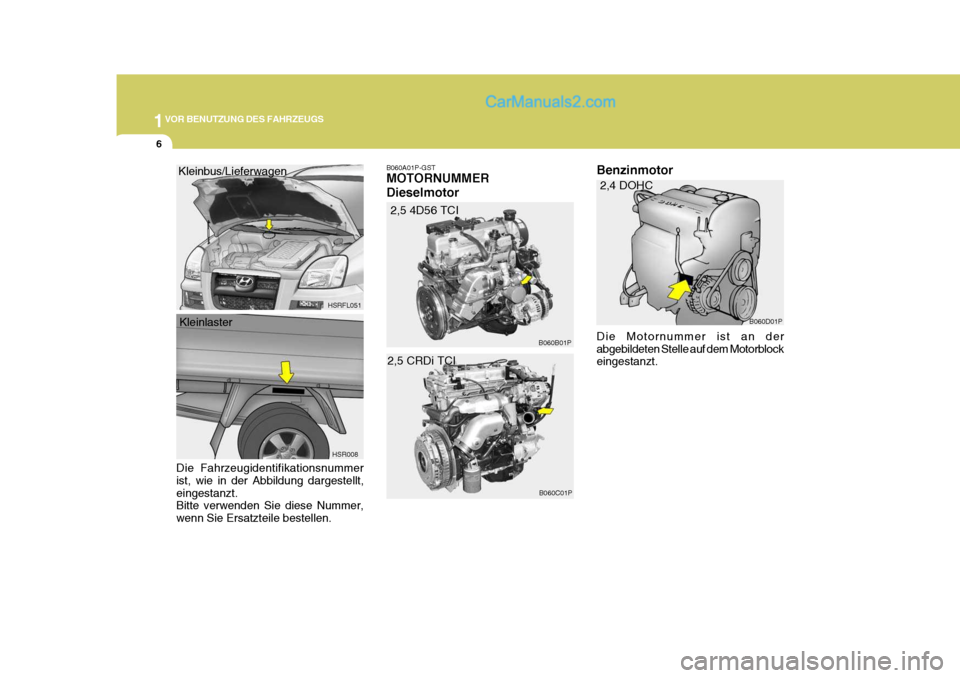

Kleinlaster B060A01P-GST MOTORNUMMER Dieselmotor
Die Motornummer ist an der abgebildeten Stelle auf dem Motorblock eingestanzt.
B060B01P
2,5 4D56 TCI
B060C01P
2,5 CRDi TCI Benzinmotor
B060D01P
2,4 DOHC
Die Fahrzeugidentifikationsnummer ist, wie in der Abbildung dargestellt,eingestanzt. Bitte verwenden Sie diese Nummer, wenn Sie Ersatzteile bestellen.
