Hyundai H-1 (Grand Starex) 2008 Instruktionsbog (in Danish)

67
Hvad skal der gøres i en nødsituation

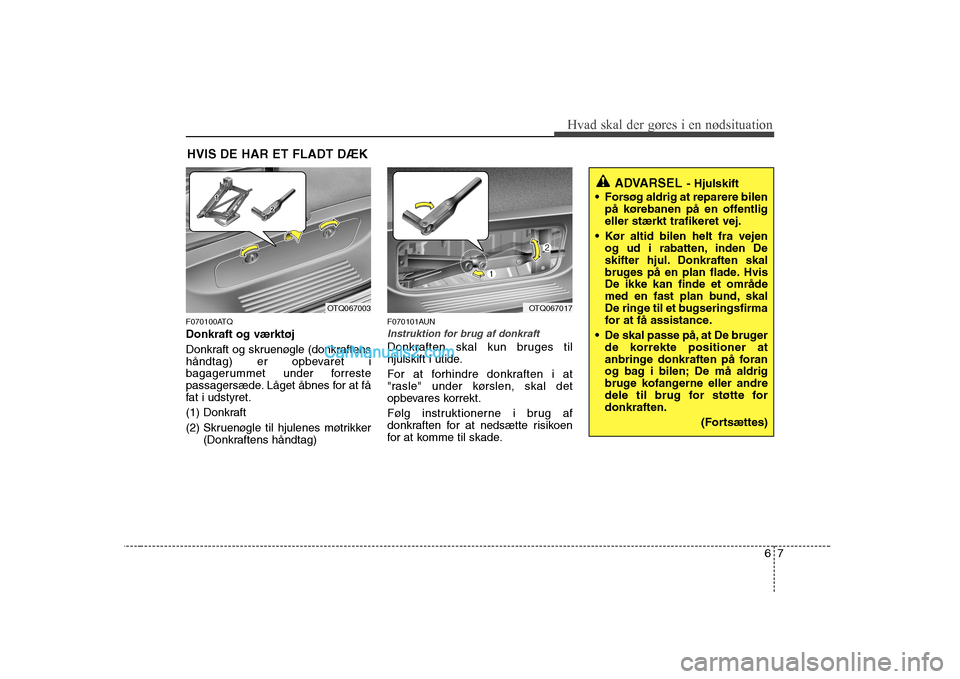

HVIS DE HAR ET FLADT DÆK
F070100ATQ Donkraft og værktøj
Donkraft og skruenøgle (donkraftens
håndtag) er opbevaret i
bagagerummet under forreste
passagersæde. Låget åbnes for at få
fat i udstyret.
(1) Donkraft
(2) Skruenøgle til hjulenes møtrikker (Donkraftens håndtag) F070101AUN
Instruktion for brug af donkraft
Donkraften skal kun bruges til
hjulskift i utide.
For at forhindre donkraften i at
"rasle" under kørslen, skal det
opbevares korrekt.
Følg instruktionerne i brug af
donkraften for at nedsætte risikoen
for at komme til skade.
ADVARSEL
- Hjulskift
Forsøg aldrig at reparere bilen på kørebanen på en offentlig eller stærkt trafikeret vej.
Kør altid bilen helt fra vejen og ud i rabatten, inden De
skifter hjul. Donkraften skal
bruges på en plan flade. HvisDe ikke kan finde et område
med en fast plan bund, skal
De ringe til et bugseringsfirma
for at få assistance.
De skal passe på, at De bruger de korrekte positioner at
anbringe donkraften på foran
og bag i bilen; De må aldrig
bruge kofangerne eller andre
dele til brug for støtte fordonkraften.
(Fortsættes)
OTQ067003OTQ067017

Hvad skal der gøres i en nødsituation
8
6
F070200AEN

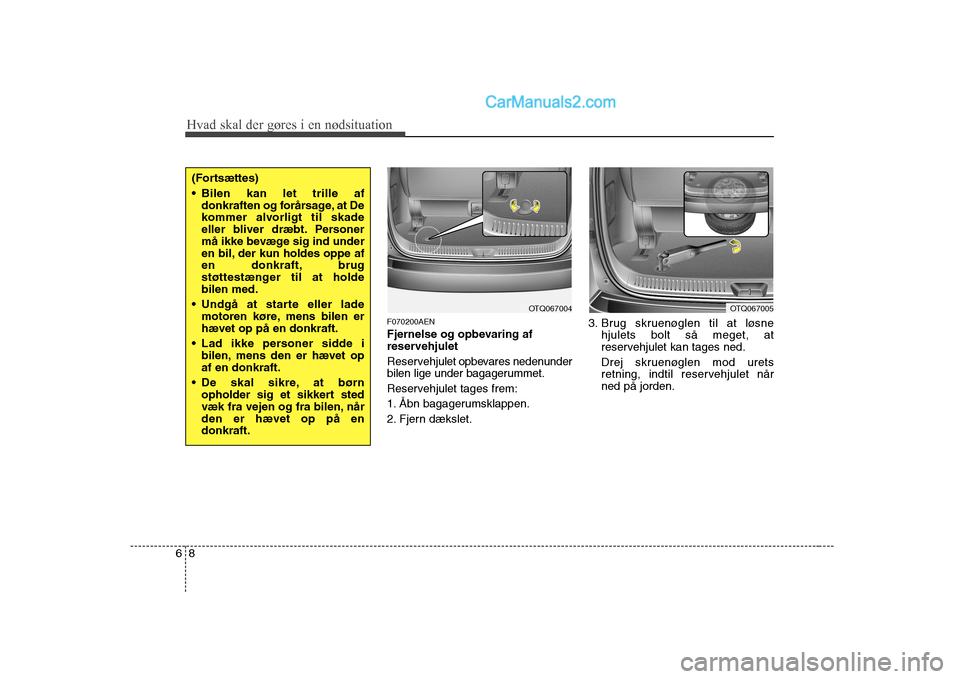

Fjernelse og opbevaring af
reservehjulet
Reserve hjulet opbevares nedenunder
bilen lige under bagagerummet.
Reservehjulet tages frem:
1. Åbn bagagerumsklappen.
2. Fjern dækslet. 3. Brug skruenøglen til at løsne
hjulets bolt så meget, at
reservehjulet kan tages ned.
Drej skruenøglen mod urets
retning, indtil reservehjulet nårned på jorden.
(Fortsættes)
Bilen kan let trille afdonkraften og forårsage, at De
kommer alvorligt til skade
eller bliver dræbt. Personer
må ikke bevæge sig ind under
en bil, der kun holdes oppe af
en donkraft, brug
støttestænger til at holdebilen med.
Undgå at starte eller lade motoren køre, mens bilen erhævet op på en donkraft.
Lad ikke personer sidde i bilen, mens den er hævet opaf en donkraft.
De skal sikre, at børn opholder sig et sikkert sted
væk fra vejen og fra bilen, nården er hævet op på endonkraft.
OTQ067004OTQ067005

69
Hvad skal der gøres i en nødsituation

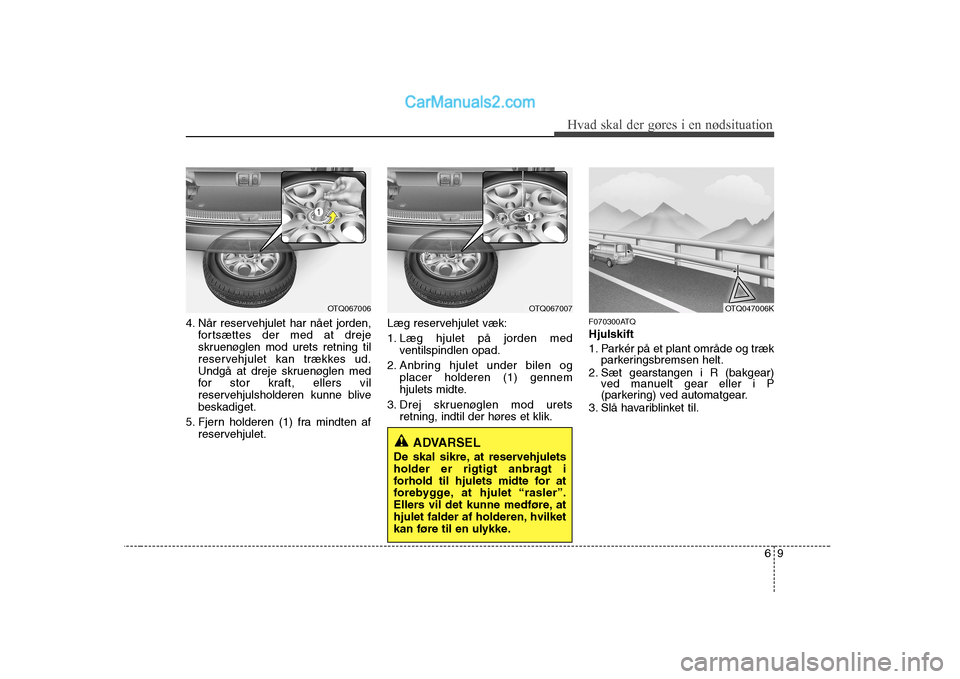

4. Når reservehjulet har nået jorden,fortsættes der med at dreje
skruenøglen mod urets retning til
reservehjulet kan trækkes ud.
Undgå at dreje skruenøglen med
for stor kraft, ellers vil
reservehjulsholderen kunne blivebeskadiget.
5. Fjern holderen (1) fra mindten af reservehjulet. Læg reservehjulet væk:
1. Læg hjulet på jorden med
ventilspindlen opad.
2. Anbring hjulet under bilen og placer holderen (1) gennem
hjulets midte.
3. Drej skruenøglen mod urets retning, indtil der høres et klik. F070300ATQ Hjulskift
1. Parkér på et plant område og træk
parkeringsbremsen helt.
2. Sæt gearstangen i R (bakgear) ved manuelt gear eller i P
(parkering) ved automatgear.
3. Slå havariblinket til.
OTQ067006OTQ067007
ADVARSEL
De skal sikre, at reservehjulets
holder er rigtigt anbragt i
forhold til hjulets midte for at
forebygge, at hjulet “rasler”.
Ellers vil det kunne medføre, at
hjulet falder af holderen, hvilket
kan føre til en ulykke.
OTQ047006K

Hvad skal der gøres i en nødsituation
10
6

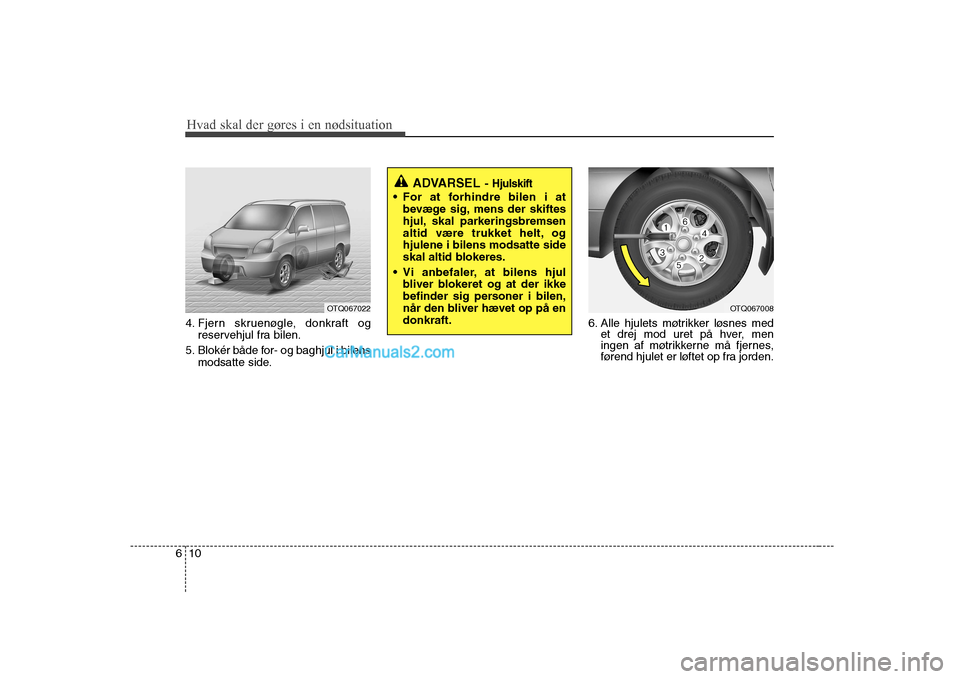

4. Fjern skruenøgle, donkraft og
reservehjul fra bilen.
5. Blokér både for- og baghjul i bilens modsatte side. 6. Alle hjulets møtrikker løsnes med
et drej mod uret på hver, men
ingen af møtrikkerne må fjernes,
førend hjulet er løftet op fra jorden.
ADVARSEL - Hjulskift
For at forhindre bilen i at
bevæge sig, mens der skiftes
hjul, skal parkeringsbremsen
altid være trukket helt, oghjulene i bilens modsatte side
skal altid blokeres.
Vi anbefaler, at bilens hjul bliver blokeret og at der ikke
befinder sig personer i bilen,
når den bliver hævet op på endonkraft.
OTQ067022OTQ067008

611
Hvad skal der gøres i en nødsituation
7. Placér donkraften ved det dertilberegnede punkt under rammen
foran eller bagtil ved det hjul, der
skal skiftes. Hvor donkraften skal
placeres er der svejset plader på
rammen med to tapper og et hævet
punkt der viser en donkraft. 8. Sæt donkraftens håndtag ind i
donkraften og drej håndtaget med
uret, hvilket hæver bilen, indtil
hjulet lige er fri af jorden. Det
drejer sig om ca. 30 mm. Inden
hjulet møtrikker fjernes, skal man
sikre, at bilen er stabil og at der
ikke er nogen risiko for, at bilen
kan bevæge sig eller skride.
ADVARSEL - Placering af
donkraft
For at nedsætte risikoen for at
komme til skade, skal man være
sikker på, at man kun bruger
den donkraft, der fulgte med
bilen, og placerer donkraften i
det korrekte punkt for
donkraften; brug aldrig andresteder på bilen som støttested
for donkraften.
OTQ067018OTQ067016

Hvad skal der gøres i en nødsituation
12
6

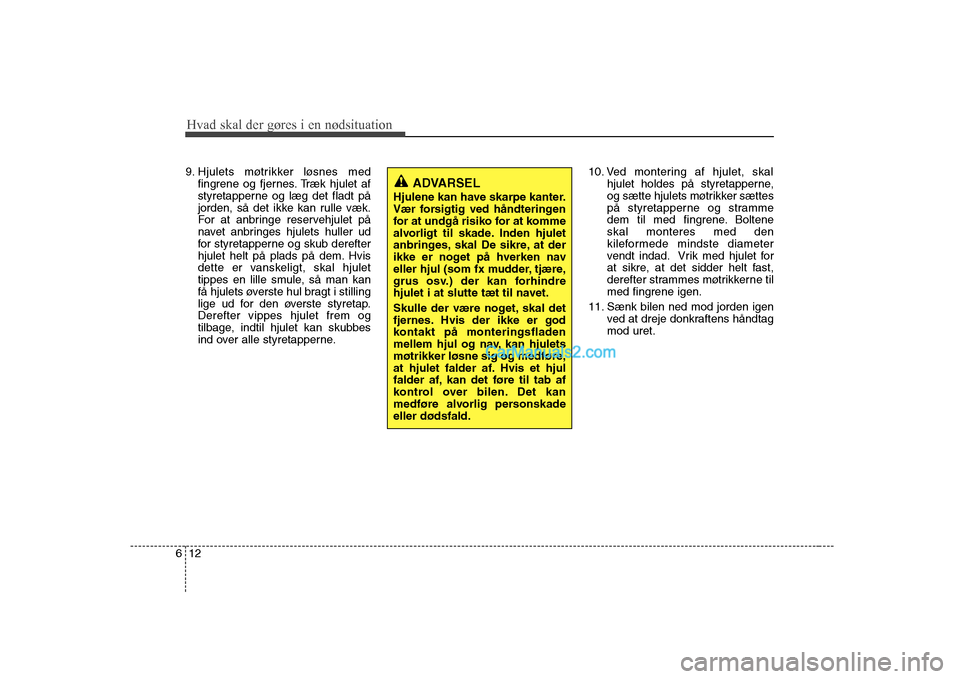

9. Hjulets møtrikker løsnes med
fingrene og fjernes. Træk hjulet af
styretapperne og læg det fladt på
jorden, så det ikke kan rulle væk.
For at anbringe reservehjulet på
navet anbringes hjulets huller ud
for styretapperne og skub derefter
hjulet helt på plads på dem. Hvis
dette er vanskeligt, skal hjulet
tippes en lille smule, så man kan
få hjulets øverste hul bragt i stilling
lige ud for den øverste styretap.Derefter vippes hjulet frem og
tilbage, indtil hjulet kan skubbes
ind over alle styretapperne. 10. Ved montering af hjulet, skal
hjulet holdes på styretapperne,
og sætte hjulets møtrikker sættes
på styretapperne og stramme
dem til med fingrene. Bolteneskal monteres med den
kileformede mindste diameter
vendt indad. Vrik med hjulet for
at sikre, at det sidder helt fast,
derefter strammes møtrikkerne til
med fingrene igen.
11. Sænk bilen ned mod jorden igen ved at dreje donkraftens håndtagmod uret.
ADVARSEL
Hjulene kan have skarpe kanter.
Vær forsigtig ved håndteringen
for at undgå risiko for at komme
alvorligt til skade. Inden hjulet
anbringes, skal De sikre, at der
ikke er noget på hverken nav
eller hjul (som fx mudder, tjære,
grus osv.) der kan forhindre
hjulet i at slutte tæt til navet.
Skulle der være noget, skal det
fjernes. Hvis der ikke er god
kontakt på monteringsfladen
mellem hjul og nav, kan hjulets
møtrikker løsne sig og medføre,
at hjulet falder af. Hvis et hjul
falder af, kan det føre til tab af
kontrol over bilen. Det kan
medføre alvorlig personskadeeller dødsfald.

613
Hvad skal der gøres i en nødsituation
Derefter anbringes hjulnøglen som vist på tegningen og hjulets
møtrikker strammes. De skal sikre, at
nøglen er anbragt helt ned over
møtrikken. Undgå at stå på nøglens
håndtag eller at bruge et
forlængerrør over nøglens håndtag.
Stram hver anden møtrik hele vejen
rundt om hjulet, indtil alle møtrikker
sidder fast. Derefter kontrolleres alle
møtrikker igen, om de sidder stramt.Når hjulene er skiftet, skal De få et
autoriseret HYUNDAI-værksted til at
stramme hjulenes bolte til det
korrekte spændingsmoment hurtigst
muligt.Tilspændingsmoment for hjuletsmøtrikker: Aluminiumsfælge:9~11 kg.m
Hvis De har en dæktrykmåler,
fjernes ventilens hætte og lufttrykket
kontrolleres. Hvis trykket er lavere
end det anbefalede tryk, skal De
køre langsomt til den nærmeste
servicestation og få dækket pumpet
op til det korrekte tryk. Hvis det er for
højt, justeres der til det er korrekt.
Husk altid at sætte ventilhætten på
igen efter kontrol eller justering af
dæktryk. Hvis hætten ikke sættes på
igen, kan der lække luft fra dækket.
Hvis De mister en ventilhætte, skal
De købe en ny og sætte den på
hurtigst muligt. Når De har skiftet hjul, skal De altid
anbringe det flade hjul på plads og
lægge donkraft og værktøj på pladsigen.
FORSIGTIG
Deres bil har metrisk gevind på
hjulenes styretappe ogmøtrikker. De skal sikre, når der fjernes et hjul, at det er desamme møtrikker, der blivermonteret igen, eller hvis de udskiftes, at det er den sammeslags møtrikker med metriskgevind og samme affasning, derbruges. Montering af møtrikker uden metrisk gevind påstyretappe med metrisk gevindeller omvendt vil ikke sikre hjulet korrekt på navet og vilbeskadige styretappen, så denskal udskiftes.
Bemærk, at de flestestyretapmøtrikker ikke har metrisk gevind. De skal væremeget omhyggelig, når dekontrollerer gevindet, inden De monterer styretapmøtrikkereller hjul, der er købt sombrugte reservedele. Hvis De er i tvivl, skal De konsultere etautoriseret HYUNDAI-værksted.
OTQ067011

Hvad skal der gøres i en nødsituation
14
6

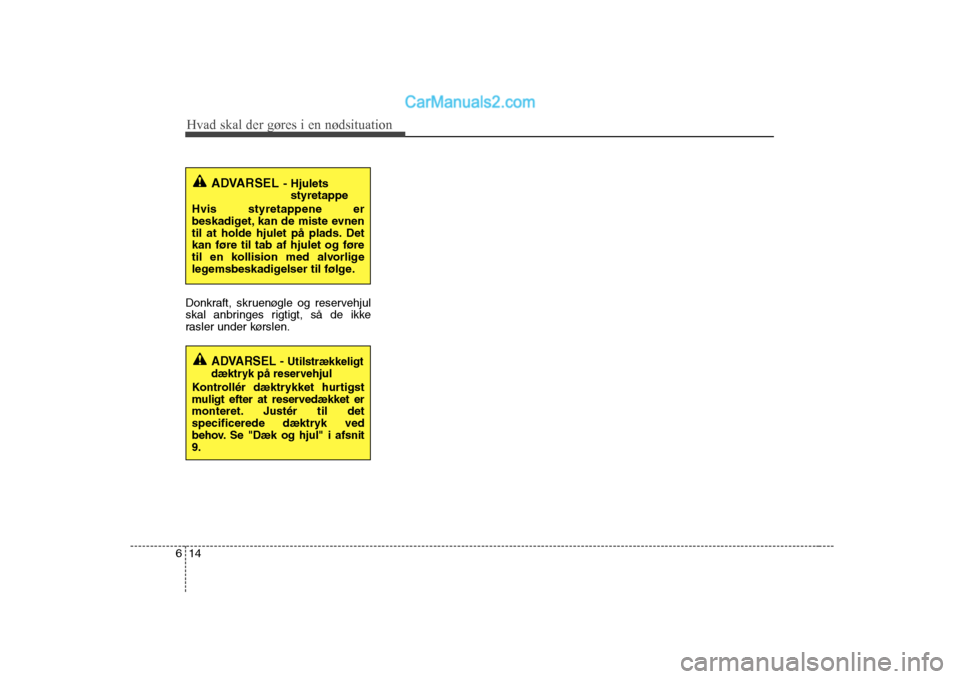

Donkraft, skruenøgle og reservehjul
skal anbringes rigtigt, så de ikke
rasler under kørslen.
ADVARSEL - Hjulets
styretappe
Hvis styretappene er
beskadiget, kan de miste evnen
til at holde hjulet på plads. Detkan føre til tab af hjulet og føre
til en kollision med alvorlige
legemsbeskadigelser til følge.
ADVARSEL - Utilstrækkeligt
dæktryk på reservehjul
Kontrollér dæktrykket hurtigst
muligt efter at reservedækket er
monteret. Justér til det
specificerede dæktryk ved
behov. Se "Dæk og hjul" i afsnit9.

615
Hvad skal der gøres i en nødsituation
BUGSERING
F080100ATQ
Bugseringsservice
Hvis det er nødvendigt at få Deres bil
bugseret væk, anbefaler vi, at De får det
gjort af et autoriseret HYUNDAI-
værksted eller et professionelt
bugseringsfirma. Det er nødvendigt at
følge korrekte procedurer for løft og
bugsering for at forebygge beskadigelse
af Deres bil. Det anbefales at bruge
transportrulle under hjulene eller at bilen
transporteres på ladet af en lastbil. Det er acceptabelt at bugsere bilen med
forhjulene på jorden (uden transportrulle)
og baghjulene løftet op. Hvis nogle af
hjulene eller ophængets komponenter er
beskadiget, eller hvis bilen bugseresmed baghjulene på jorden, skal der
bruges en transportrulle under
baghjulene.
Ved bugsering udført af et bugserfirma
hvor der ikke bruges transportrulle, skal
baghjulene altid være løftet op men ikke
forhjulene.
FORSIGTIG
Undgå at bugsere bilen med
baghjulene på jorden, da bilen vilkunne blive beskadiget.
Undgå at bruge et træktov. Brug hjulløft eller transport på ladet afen lastbil.
FORSIGTIG
Inden bugsering kontrolleresgearoliens niveau i en automatisk
gearkasse. Hvis det er under "HOT"-niveau på målepinden, skalder hældes mere olie på. Hvis De
ikke kan hælde mere olie på, skal der bruges en transportrulle.
OTQ067012
OTQ067010
OTQ067009
Transportrulle

Hvad skal der gøres i en nødsituation
16
6

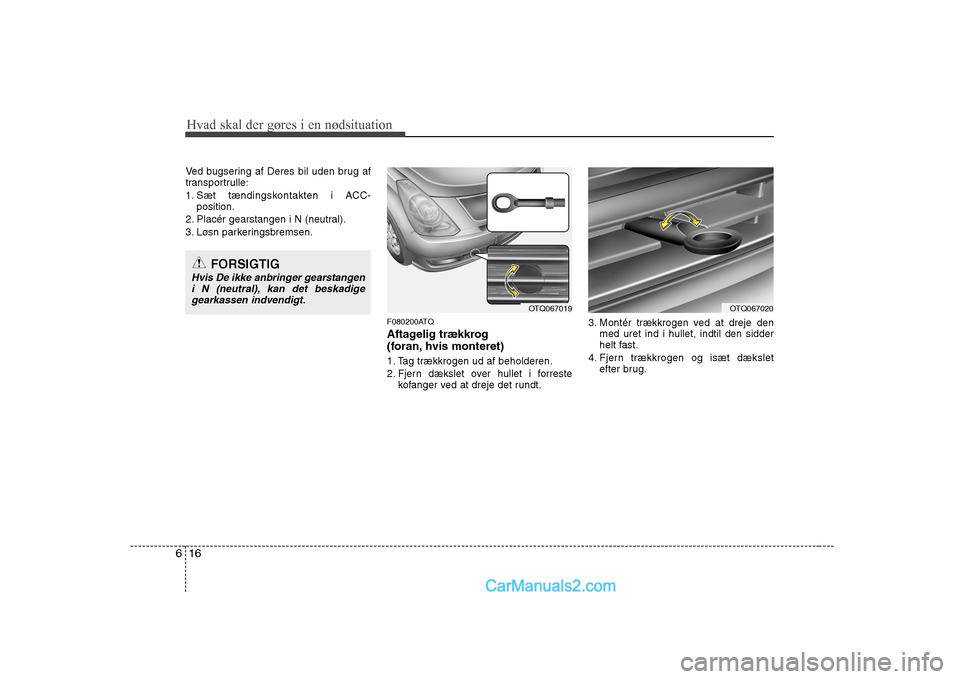

Ved bugsering af Deres bil uden brug af
transportrulle:
1. Sæt tændingskontakten i ACC-
position.
2. Placér gearstangen i N (neutral).
3. Løsn parkeringsbremsen.
F080200ATQ
Aftagelig trækkrog
(foran, hvis monteret)
1. Tag trækkrogen ud af beholderen.
2. Fjern dækslet over hullet i forrestekofanger ved at dreje det rundt. 3. Montér trækkrogen ved at dreje den
med uret ind i hullet, indtil den sidder
helt fast.
4. Fjern trækkrogen og isæt dækslet efter brug.
FORSIGTIG
Hvis De ikke anbringer gearstangen
i N (neutral), kan det beskadige gearkassen indvendigt.
OTQ067019OTQ067020
