Hyundai H-1 (Grand Starex) 2009 Ägarmanual (in Swedish)

461
Lär känna bilen
D230203ATQ
Bakre fläktreglage
0 = Fläkten avstängd. Vrid åt höger för
högre hastighet.Inställningar för värme,
ventilation och kyla
D230501AUN
Ventilation
1. Välj luftriktning mot huvudet .
2. Välj friskluft.
3. Ställ in önskad temperatur.
4. Välj fläkthastighet.
D230502AUN
Värme
1. Välj luftriktning mot golvet .
2. Välj friskluft.
3. Ställ in önskad temperatur.
4. Välj fläkthastighet.
5. Om luften behöver avfuktas, starta
luftkonditioneringen.
luftriktningen till eller . Några tipsFör att undvika att damm och dålig luft
sugs in i kupén, välj återcirkulation en
kort stund och koppla sedan över till
friskluft.

vindrutan rena från löv, skräp och snö
så att frisk luft kan ledas in i kupén.
friskluft och luftriktning genom
defrostermunstyckena samt sätt på
luftkonditioneringen. Justera sedan
temperatur och fläkthastighet.
OTQ047095
I framsätet
OTQ047080
I baksätet

Lär känna bilen
62
4
D230503AFD
Luftkonditionering (tillval)
Bilens system är fyllt med ett kylmedel
som kallas R-134a. Det påverkar inte
ozonskiktet om det skulle läcka ut.
1. Starta motorn och tryck på knappen
för luftkonditioneringen.
2. Välj luftriktning mot huvudet .
3. Välj friskluft eller återcirkulation.
4. Justera fläkthastighet och temperatur.
temperaturreglaget helt till vänster och kör fläkten med högsta hastighet.
✽✽ OBS

463
Lär känna bilen
D230504ATQ Bränsledriven kupévärmare
(tillval)
Den bränsledrivna kupévärmaren, som
är mycket bränslesnål, kompletterar
bilens ordinarie system.
Värmaren startar automatisk när:
Motorn är igång.
Yttertemperaturen är lägre än 5°C.
Kylvätskans temperatur är lägre än68°C.
Värmaren har en funktion för automatisk
rengöring som tar 1-3 minuter. Under den
proceduren sker en förbränning i
värmaren och en viss rökutveckling
uppstår.✽✽ OBS

Lär känna bilen
64
4
✽✽
OBS

465
Lär känna bilen

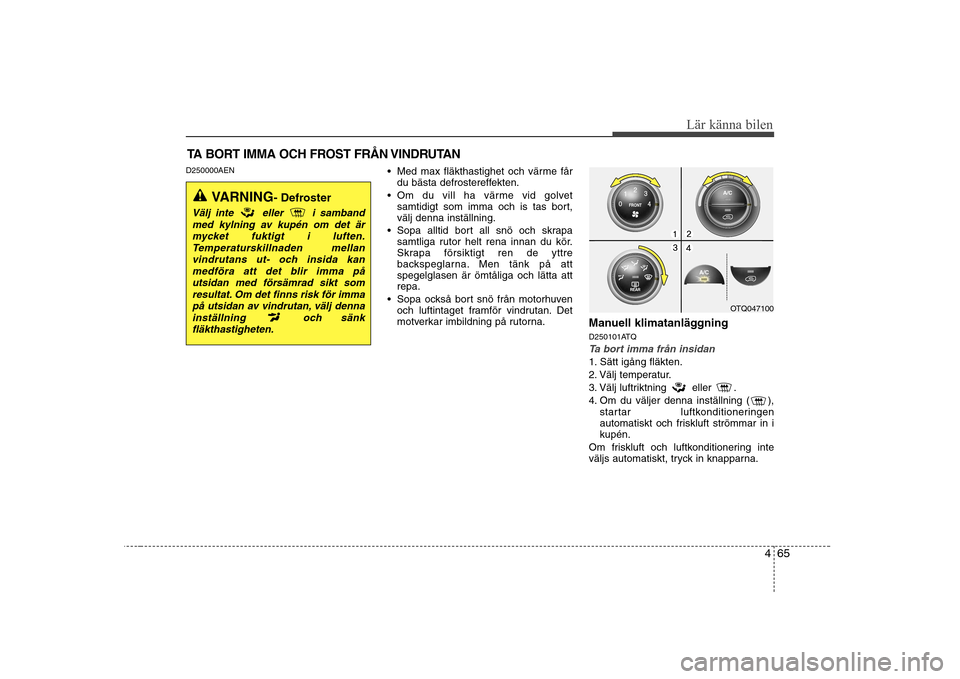

D250000AEN Med max fläkthastighet och värme får
du bästa defrostereffekten.
Om du vill ha värme vid golvet samtidigt som imma och is tas bort, välj denna inställning.
Sopa alltid bort all snö och skrapa samtliga rutor helt rena innan du kör.
Skrapa försiktigt ren de yttre
backspeglarna. Men tänk på attspegelglasen är ömtåliga och lätta attrepa.
Sopa också bort snö från motorhuven och luftintaget framför vindrutan. Det
motverkar imbildning på rutorna. Manuell klimatanläggning
D250101ATQ
Ta bort imma från insidan
1. Sätt igång fläkten.
2. Välj temperatur.
3. Välj luftriktning eller .
4. Om du väljer denna inställning ( ),
startar luftkonditioneringen
automatiskt och friskluft strömmar in ikupén.
Om friskluft och luftkonditionering inte
väljs automatiskt, tryck in knapparna.
TA BORT IMMA OCH FROST FRÅN VINDRUTAN
VARNING - Defroster
Välj inte eller i samband
med kylning av kupén om det är mycket fuktigt i luften. Temperaturskillnaden mellanvindrutans ut- och insida kan
medföra att det blir imma påutsidan med försämrad sikt somresultat. Om det finns risk för immapå utsidan av vindrutan, välj denna
inställning och sänk
fläkthastigheten.
OTQ047100

Lär känna bilen
66
4
D250102AFD
Smält is på utsidan
1. Kör fläkten med högsta hastighet.
2. Ställ in för hög värme.
3. Tryck på defrosterknappen .
4. Automatiken väljer friskluft och startar
luftkonditioneringen om det behövs. D250300ATQ
Inställning mot imbildning (tillval)
För att motverka imbildning på insidan av
vindrutan blir inställningen automatiskt
friskluft och luftkonditioneringen går
igång när väljs. Om du av någon
anledning inte vill ha inställt för friskluft
eller att luftkonditioneringen inte ska gå,
ändra inställningarna manuellt.
D250301AUN
Manuell klimatanläggning
1. Vrid tändningsnyckeln till ON.
2. Vrid reglaget för luftriktning motdefroster .
3. Tryck på knappen för återcirkulation minst 5 gånger inom 3 sekunder.
Kontrollampan i -knappen blinkar 3
gånger med 1/2 sekunds intervall. Det
betyder att inställningen är ändrad.
Om batteriet varit frånkopplat eller
urladdat måste den här funktionen
återställas.
OTQ047101OTQ047104

467
Lär känna bilen

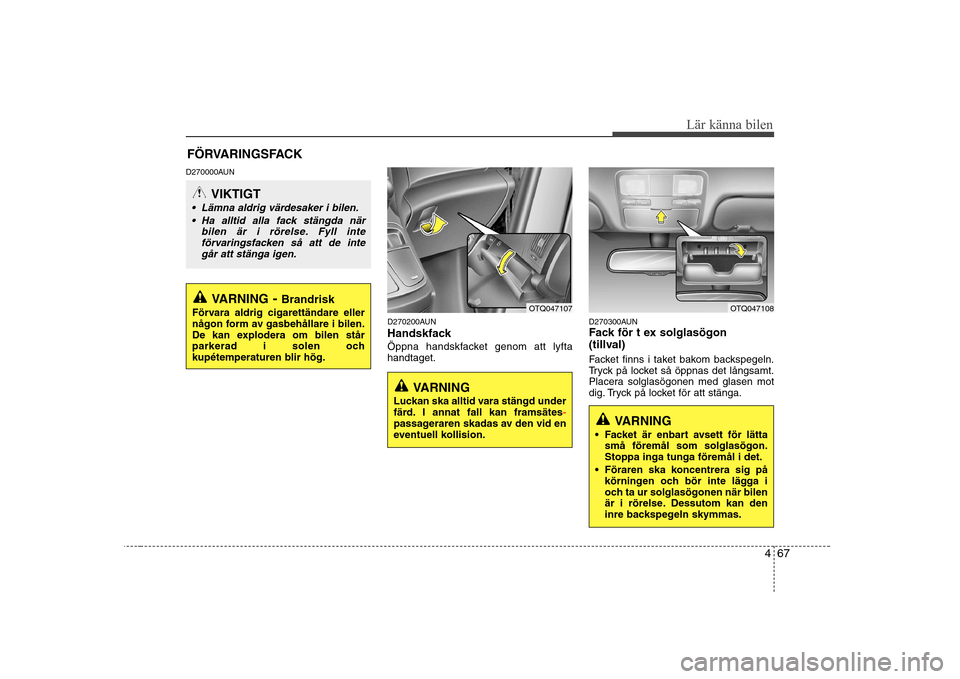

D270000AUND270200AUN
Handskfack
Öppna handskfacket genom att lyfta handtaget.D270300AUN
Fack för t ex solglasögon
(tillval)
Facket finns i taket bakom backspegeln.
Tryck på locket så öppnas det långsamt.
Placera solglasögonen med glasen mot
dig. Tryck på locket för att stänga.
FÖRVARINGSFACK
VARNING
- Brandrisk
Förvara aldrig cigarettändare eller
någon form av gasbehållare i bilen.
De kan explodera om bilen står
parkerad i solen och
kupétemperaturen blir hög.
VIKTIGT
Lämna aldrig värdesaker i bilen.
Ha alltid alla fack stängda när bilen är i rörelse. Fyll inte
förvaringsfacken så att de inte går att stänga igen.
VARNING
Luckan ska alltid vara stängd under
färd. I annat fall kan framsätes
-passageraren skadas av den vid en
eventuell kollision.
OTQ047107OTQ047108
VARNING
Facket är enbart avsett för lätta små föremål som solglasögon. Stoppa inga tunga föremål i det.
Föraren ska koncentrera sig på körningen och bör inte lägga i
och ta ur solglasögonen när bilen
är i rörelse. Dessutom kan den
inre backspegeln skymmas.

Lär känna bilen
68
4
D270400ATQ
Handskfack (tillval)
För att öppna, tryck på luckans knapp.
Ha alltid luckan stängd när bilen är igång.
OTQ047109

469
Lär känna bilen
D280100AEN Cigarettändare
Cigarettändaren fungerar med
tändningsnyckeln i läge ACC och ON.
Tryck på luckan, så öppnar den långsamt.
Tryck in tändaren helt när den ska
användas. Den skjuts ut automatiskt när
den är klar.280200ATQ
Askkoppar
KOMFORTDETALJER
OTQ047110
OTQ047111
1VQA2187
Bak (tillval)
Fram
VIKTIGT
Anslut inga elektriska tillbehör i
uttaget för cigarettändaren. De kan
orsaka skador på uttaget eller ett elfel.
VARNING
glöder. Den kan överhettas.
Om tändaren inte åkt ut efter 30 sekunder, dra ut den för att inte riskera överhettning.

Lär känna bilen
70
4
Fram
Tryck på locket så öppnar det långsamt.
För tömning av askkoppen, lyft denuppåt. Bak (tillval)
Lyft på locket när askkoppen ska
användas. För tömning av askkoppen,lyft den uppåt. D280300ATQ
Dryckeshållare Fram
Tryck på spärrknappen på luckan, så öppnar den sakta.
Dra ut hållaren (1) med dryckeshållarna.
Mittre / baksätet (tillval)
Vik ner ryggstödet som bilden visar.
VARNING
- Brandrisk
Stoppa aldrig något brännbart i
askkopparna. Det kan antändas aven glödande cigarett eller brinnande
tändsticka.
VARNING - Varma drycker
Ha aldrig muggar med heta drycker och utan lock i hållarna
när bilen är i rörelse.
Se till att flaskor, burkar, muggar etc sitter ordenligt fast i
dryckeshållarna.
OTQ047112
OTQ047113
Fram
2: sätesraden
OTQ047114
Bak
(tillval)
