Hyundai H-1 (Grand Starex) 2010 Инструкция по эксплуатации (in Russian)

457
Характеристики автомобиля

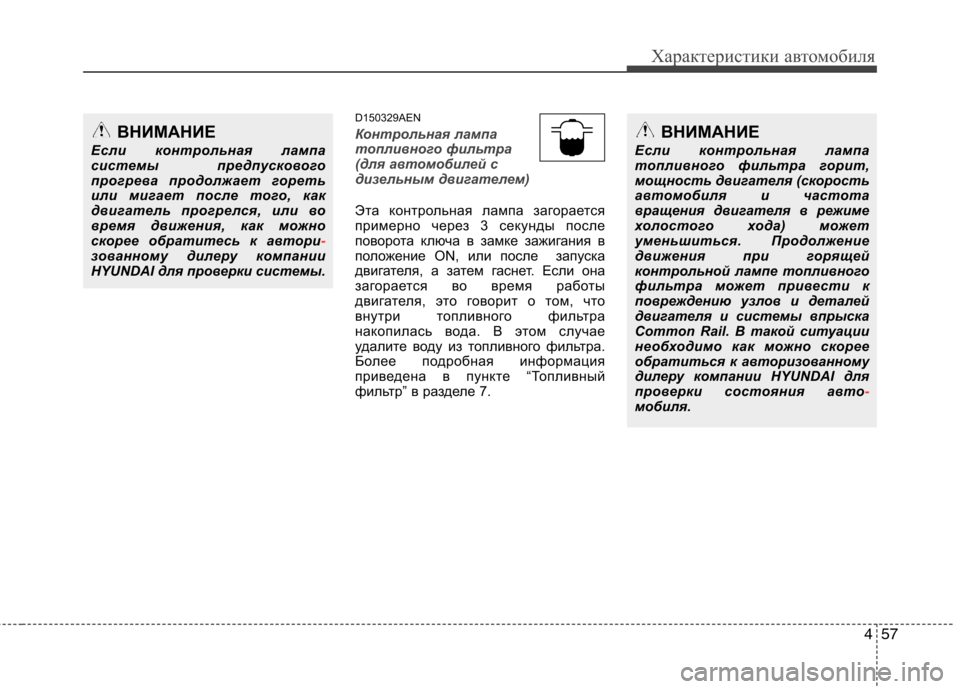

D150329AEN
Контрольная лампа
топливного фильтра
(для автомобилей с
дизельным двигателем)
Эта контрольная лампа загорается
примерно через 3 секунды после
поворота ключа в замке зажигания в
положение ON, или после запуска
двигателя, а затем гаснет. Если она
загорается во время работы
двигателя, это говорит о том, что
внутри топливного фильтра
накопилась вода. В этом случае
удалите воду из топливного фильтра.
Более подробная информация
приведена в пункте “Топливный
фильтр” в разделе 7.
ВНИМАНИЕ
Если контрольная лампа
системы предпускового
прогрева продолжает гореть
или мигает после того, как
двигатель прогрелся, или во
время движения, как можно
скорее обратитесь к автори
-зованному дилеру компании
HYUNDAI для проверки системы.
ВНИМАНИЕ
Если контрольная лампа
топливного фильтра горит,
мощность двигателя (скорость
автомобиля и частота
вращения двигателя в режиме
холостого хода) может
уменьшиться. Продолжение
движения при горящей
контрольной лампе топливного
фильтра может привести к
повреждению узлов и деталей
двигателя и системы впрыска
Common Rail. В такой ситуации
необходимо как можно скорее
обратиться к авторизованному
дилеру компании HYUNDAI для
проверки состояния авто
-мобиля.

Характеристики автомобиля
58
4

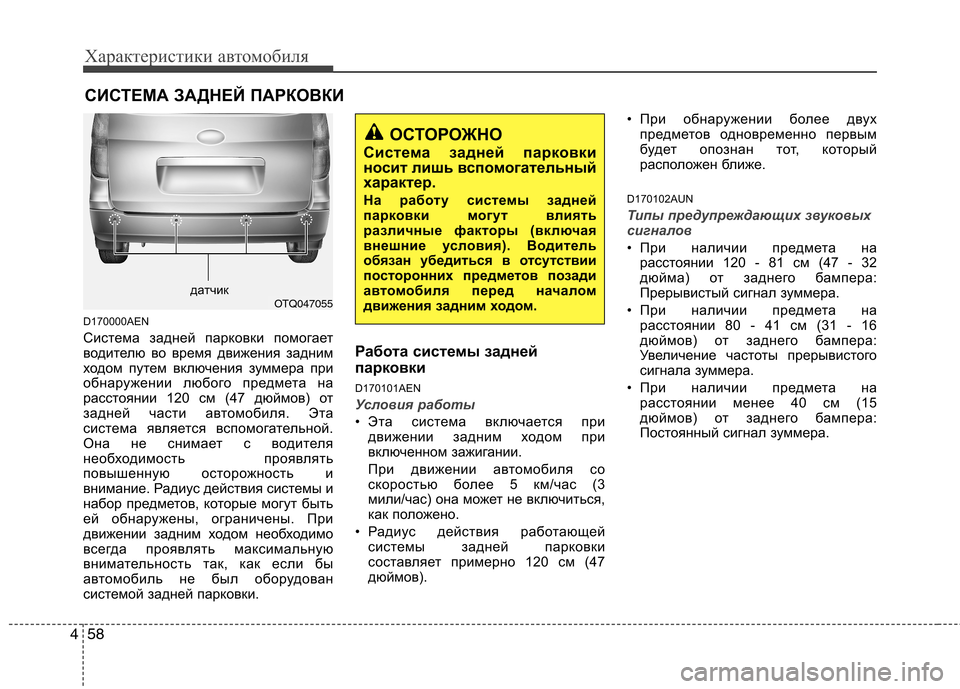

D170000AEN
Система задней парковки помогает
водителю во время движения задним
ходом путем включения зуммера при
обнаружении любого предмета на
расстоянии 120 см (47 дюймов) от
задней части автомобиля. Эта
система является вспомогательной.
Она не снимает с водителя
необходимость проявлять
повышенную осторожность и
внимание. Радиус действия системы и
набор предметов, которые могут быть
ей обнаружены, ограничены. При
движении задним ходом необходимо
всегда проявлять максимальную
внимательность так, как если бы
автомобиль не был оборудован
системой задней парковки. Работа системы задней
парковки
D170101AEN
Условия работы
• Эта система включается при
движении задним ходом при
включенном зажигании.
При движении автомобиля со
скоростью более 5 км/час (3
мили/час) она может не включиться,
как положено.
• Радиус действия работающей системы задней парковки
составляет примерно 120 см (47
дюймов). • При обнаружении более двух
предметов одновременно первым
будет опознан тот, который
расположен ближе.
D170102AUN
Типы предупреждающих звуковых
сигналов
• При наличии предмета на расстоянии 120 - 81 см (47 - 32
дюйма) от заднего бампера:
Прерывистый сигнал зуммера.
• При наличии предмета на расстоянии 80 - 41 см (31 - 16
дюймов) от заднего бампера:
Увеличение частоты прерывистого
сигнала зуммера.
• При наличии предмета на расстоянии менее 40 см (15
дюймов) от заднего бампера:
Постоянный сигнал зуммера.
СИСТЕМА ЗАДНЕЙ ПАРКОВКИ
ОСТОРОЖНО
Система задней парковки
носит лишь вспомогательный
характер.
На работу системы задней
парковки могут влиять
различные факторы (включая
внешние условия). Водитель
обязан убедиться в отсутствии
посторонних предметов позади
автом обиля перед началом
движения задним ходом.
OTQ047055
дaтчик

459
Характеристики автомобиля

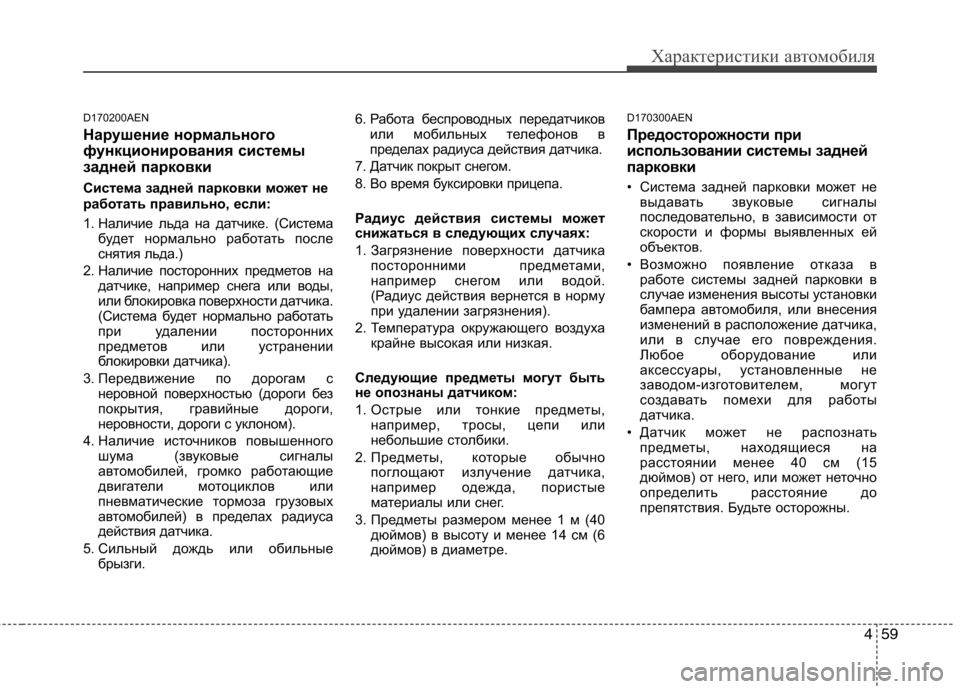

D170200AEN
Нарушение нормального
функционирования системы
задней парковки
Система задней парковки может не
работать правильно, если:
1. Наличие льда на датчике. (Система будет нормально работать после
снятия льда.)
2. Наличие посторонних предметов на датчике, например снега или воды,
или блокировка поверхности датчика.
(Система будет нормально работать
при удалении посторонних
предметов или устранении
блокировки датчика).
3. Передвижение по дорогам с неровной поверхностью (дороги без
покрытия, гравийные дороги,
неровности, дороги с уклоном).
4. Наличие источников повышенного шума (звуковые сигналы
автомобилей, громко работающие
двигатели мотоциклов или
пневматические тормоза грузовых
автомобилей) в пределах радиуса
действия датчика.
5. Сильный дождь или обильные брызги. 6. Работа беспроводных передатчиков
или мобильных телефонов в
пределах радиуса действия датчика.
7. Датчик покрыт снегом.
8. Во время буксировки прицепа.
Радиус действия системы м ожет
снижаться в следующих случаях:
1. Загрязнение поверхности датчика посторонними предметами,
например снегом или водой.
(Радиус действия вернется в норму
при удалении загрязнения).
2. Температура окружающего воздуха крайне высокая или низкая.
Следующие предметы могут быть
не опознаны датчиком:
1. Острые или тонкие предметы, например, тросы, цепи или
небольшие столбики.
2. Предметы, которые обычно поглощают излучение датчика,
например одежда, пористые
материалы или снег.
3. Предметы размером менее 1 м (40 дюймов) в высоту и менее 14 см (6
дюймов) в диаметре. D170300AEN
Предосторожности при
использовании системы зaднeй
пapкoвки
• Система задней парковки может не
выдавать звуковые сигналы
последовательно, в зависимости от
скорости и формы выявленных ей
объектов.
• Возможно появление отказа в работе системы задней парковки в
случае изменения высоты установки
бампера автомобиля, или внесения
изменений в расположение датчика,
или в случае его повреждения.
Любое оборудование или
аксессуары, установленные не
заводом-изготовителем, могут
создавать помехи для работы
датчика.
• Датчик может не распознать предметы, находящиеся на
расстоянии менее 40 см (15
дюймов) от него, или может неточно
определить расстояние до
препятствия. Будьте осторожны.

Характеристики автомобиля
60
4

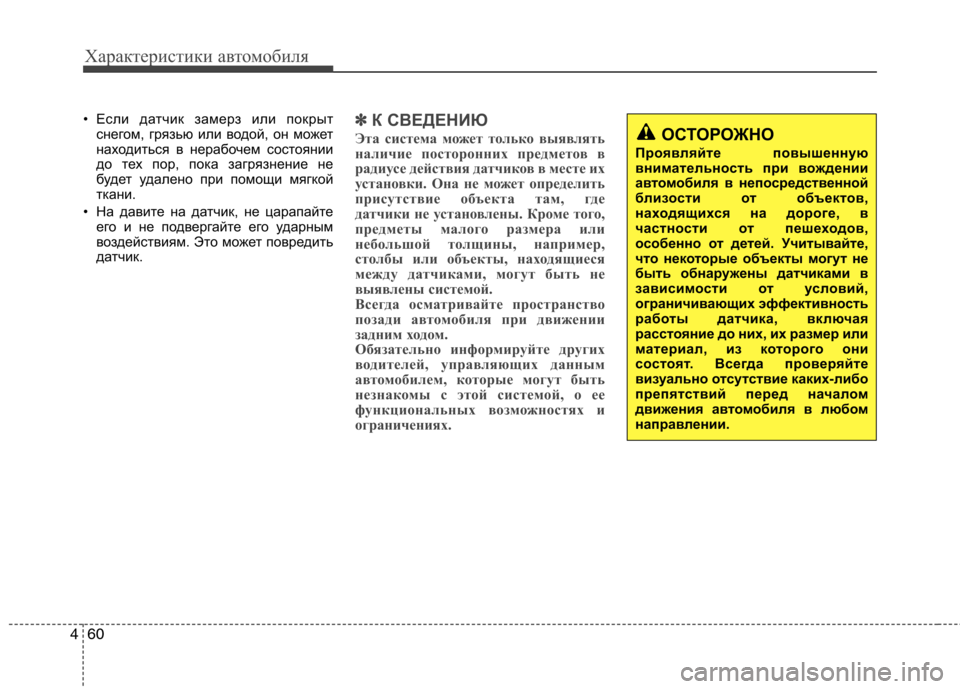

• Если датчик замерз или покрыт
снегом, грязью или водой, он может
находиться в нерабочем состоянии
до тех пор, пока загрязнение не
будет удалено при помощи мягкой
ткани.
• На давите на датчик, не царапайте его и не подвергайте его ударным
воздействиям. Это может повредить
датчик.✽✽ К СВЕДЕНИЮ
Эта система может только выявлять
наличие посторонних предметов в
радиусе действия датчиков в месте их
установки. Она не может определить
присутствие объекта там, где
датчики не установлены. Кроме того,
предметы малого размера или
небольшой толщины, например,
столбы или объекты, находящиеся
между датчиками, могут быть не
выявлены системой.
Всегда осматривайте пространство
позади автомобиля при движении
задним ходом.
Обязательно информируйте других
водителей, управляющих данным
автомобилем, которые могут быть
незнакомы с этой системой, о ее
функциональных возможностях и
ограничениях.ОСТОРОЖНО
Проявляйте повышенную
внимательность при вождении
автом обиля в непосредственной
близости от объектов,
находящихся на дороге, в
частности от пешеходов,
особенно от детей. Учитывайте,
что некоторые объекты могут не
быть обнаружены датчиками в
зависимости от условий,
ограничивающих эффективность
работы датчика, включая
расстояние до них, их размер или
материал, из которого они
состоят. Всегда проверяйте
визуально отсутствие каких-либо
препятствий перед началом
движения а втомобиля в любом
направлении.

461
Характеристики автомобиля

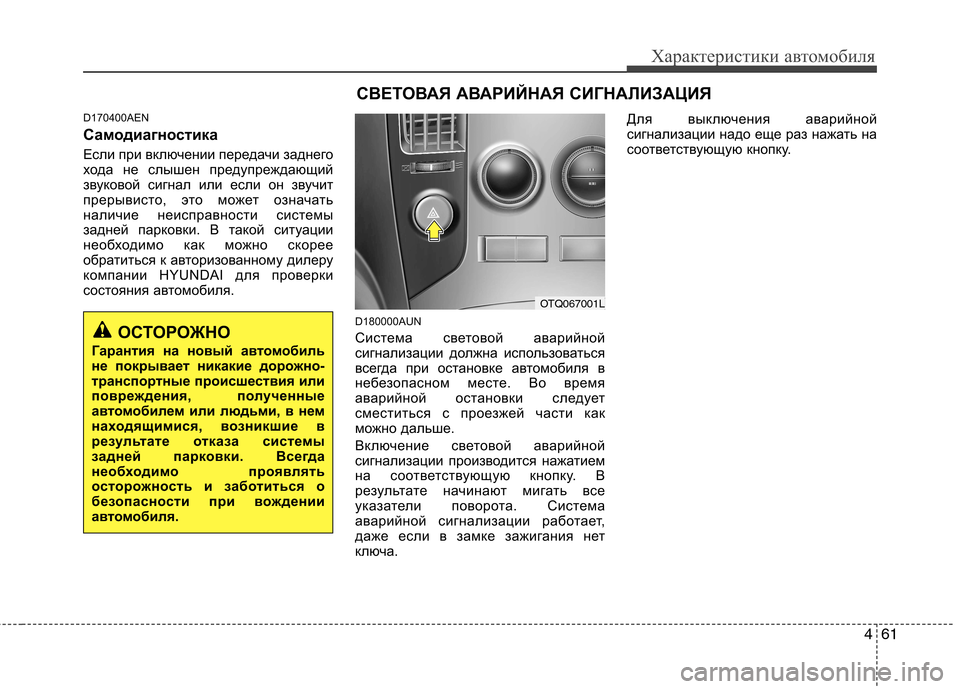

D170400AEN
Самодиагностика
Если при включении передачи заднего
хода не слышен предупреждающий
звуковой сигнал или если он звучит
прерывисто, это может означать
наличие неисправности системы
задней парковки. В такой ситуации
необходимо как можно скорее
обратиться к авторизованному дилеру
компании HYUNDAI для проверки
состояния автомобиля.D180000AUN
Система световой аварийной
сигнализации должна использоваться
всегда при остановке автомобиля в
небезопасном месте. Во время
аварийной остановки следует
сместиться с проезжей части как
можно дальше.
Включение световой аварийной
сигнализации производится нажатием
на соответствующую кнопку. В
результате начинают мигать все
указатели поворота. Система
аварийной сигнализации работает,
даже если в замке зажигания нет
ключа.Для выключения аварийной
сигнализации надо еще раз нажать на
соответствующую кнопку.
ОСТОРОЖНО
Гарантия на новый а втомобиль
не покрывает никакие дорожно-
транспортные происшествия или
повреждения, полученные
автом обилем или людьми, в нем
находящимися, возникшие в
результате отказа системы
задней парковки. Всегда
необходимо проявлять
осторожность и заботиться о
безопасности при вождении
автом обиля.
СВЕТОВАЯ АВАРИЙНАЯ СИГНАЛИЗАЦИЯ
OTQ067001L

Характеристики автомобиля
62
4

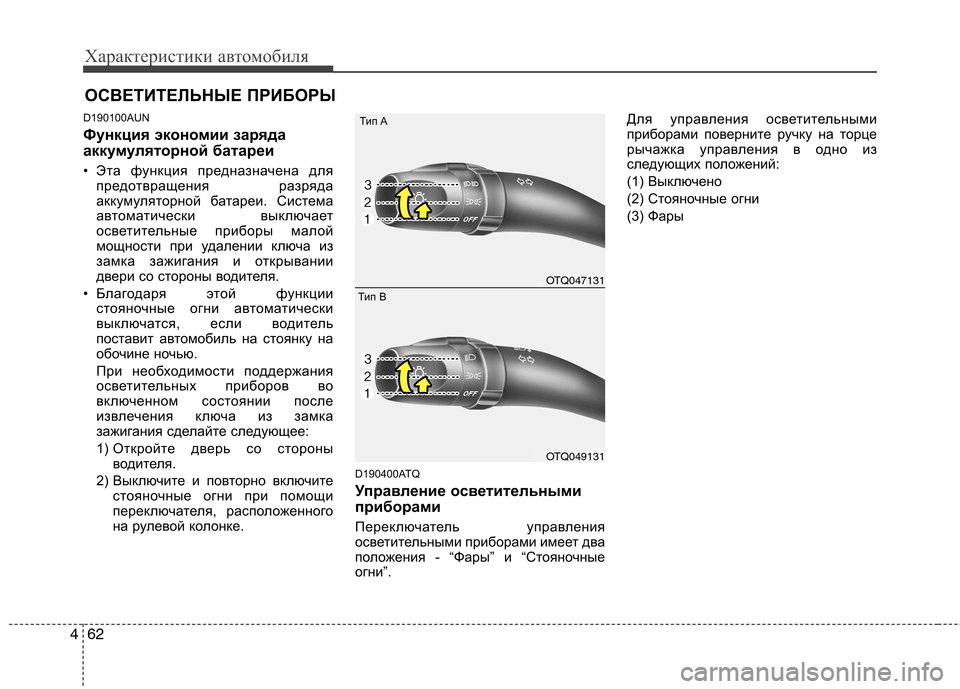

D190100AUN
Функция экономии заряда
аккумуляторной батареи
• Эта функция предназначена для
предотвращения разряда
аккумуляторной батареи. Система
автоматически выключает
осветительные приборы малой
мощности при удалении ключа из
замка зажигания и открывании
двери со стороны водителя.
• Благодаря этой функции стояночные огни автоматически
выключатся, если водитель
поставит автомобиль на стоянку на
обочине ночью.
При необходимости поддержания
осветительных приборов во
включенном состоянии после
извлечения ключа из замка
зажигания сделайте следующее:
1) Откройте дверь со стороны водителя.
2) Выключите и повторно включите стояночные огни при помощи
переключателя, расположенного
на рулевой колонке. D190400ATQ
Управление осветительными
приборами
Переключатель управления
осветительными приборами имеет два
положения - “Фары” и “Стояночные
огни”. Для управления осветительными
приборами поверните ручку на торце
рычажка управления в одно из
следующих положений:
(1) Выключено
(2) Стояночные огни
(3) Фары
ОСВЕТИТЕЛЬНЫЕ ПРИБОРЫ
OTQ047131
OTQ049131
Тип A
Тип B

463
Характеристики автомобиля

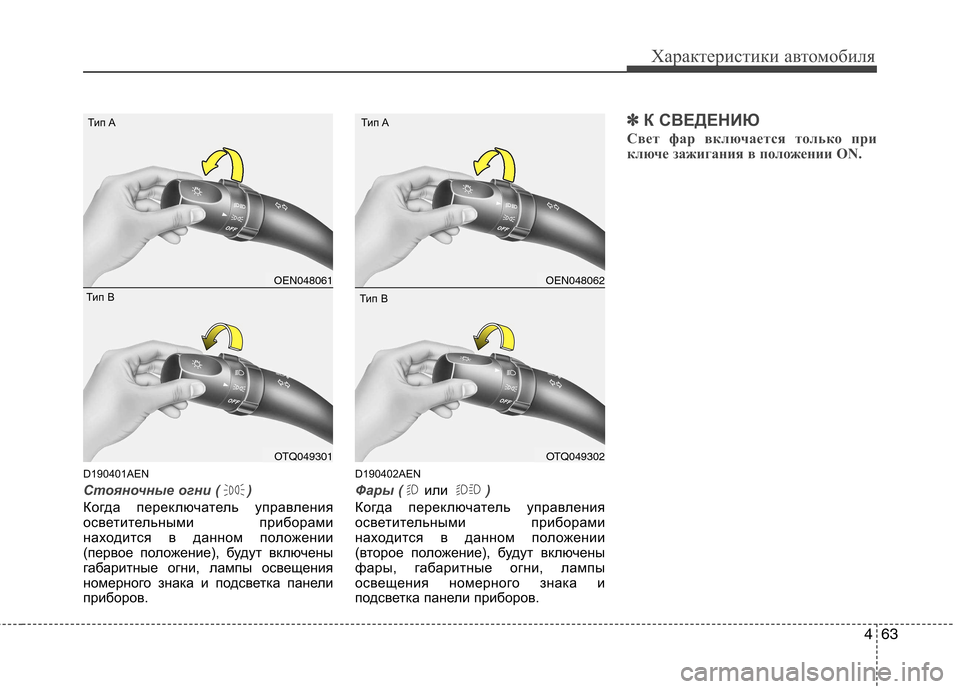

D190401AEN
Стояночные огни ( )
Когда переключатель управления
осветительными приборами
находится в данном положении
(первое положение), будут включены
габаритные огни, лампы освещения
номерного знака и подсветка панели
приборов.D190402AEN
Фары (или )
Когда переключатель управления
осветительными приборами
находится в данном положении
(второе положение), будут включены
фары, габаритные огни, лампы
освещения номерного знака и
подсветка панели приборов.
✽✽
К СВЕДЕНИЮ
Свет фар включается только при
ключе зажигания в положении ON.
OEN048061
OTQ049301
OEN048062
OTQ049302
Тип A
Тип B Тип A
Тип B

Характеристики автомобиля
64
4

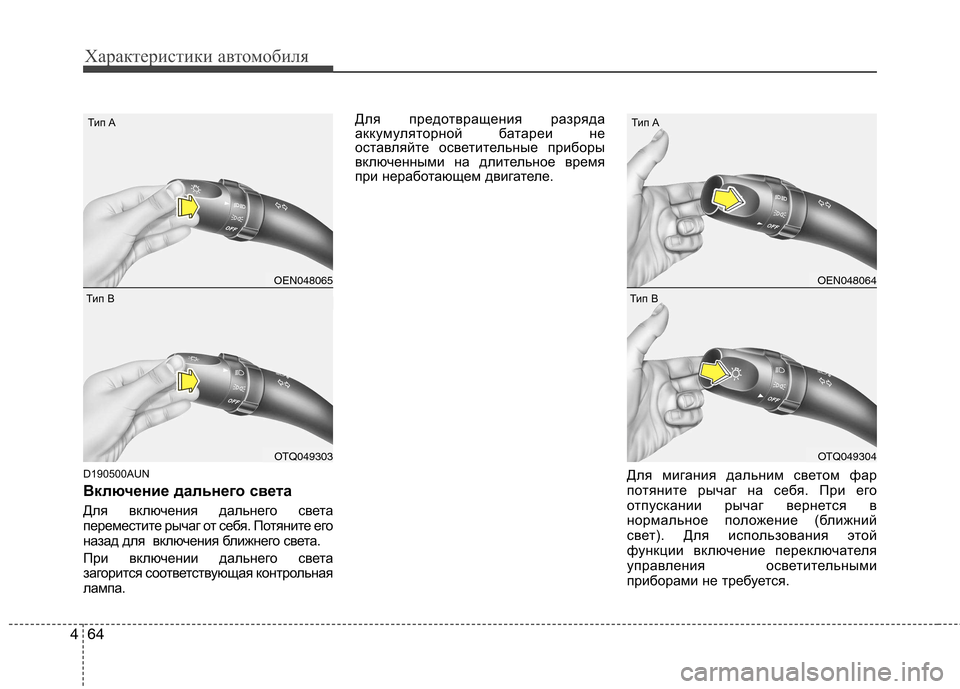

D190500AUN
Включение дальнего света
Для включения дальнего света
переместите рычаг от себя. Потяните его
назад для включения ближнего света.
При включении дальнего света
загорится соответствующая контрольная
лампа. Для предотвращения разряда
аккумуляторной батареи не
оставляйте осветительные приборы
включенными на длительное время
при неработающем двигателе.
Для мигания дальним светом фар
потяните рычаг на себя. При его
отпускании рычаг вернется в
нормальное положение (ближний
свет). Для использования этой
функции включение переключателя
управления осветительными
приборами не требуется.
OEN048065
OTQ049303
OEN048064
OTQ049304
Тип A
Тип B Тип A
Тип B

465
Характеристики автомобиля

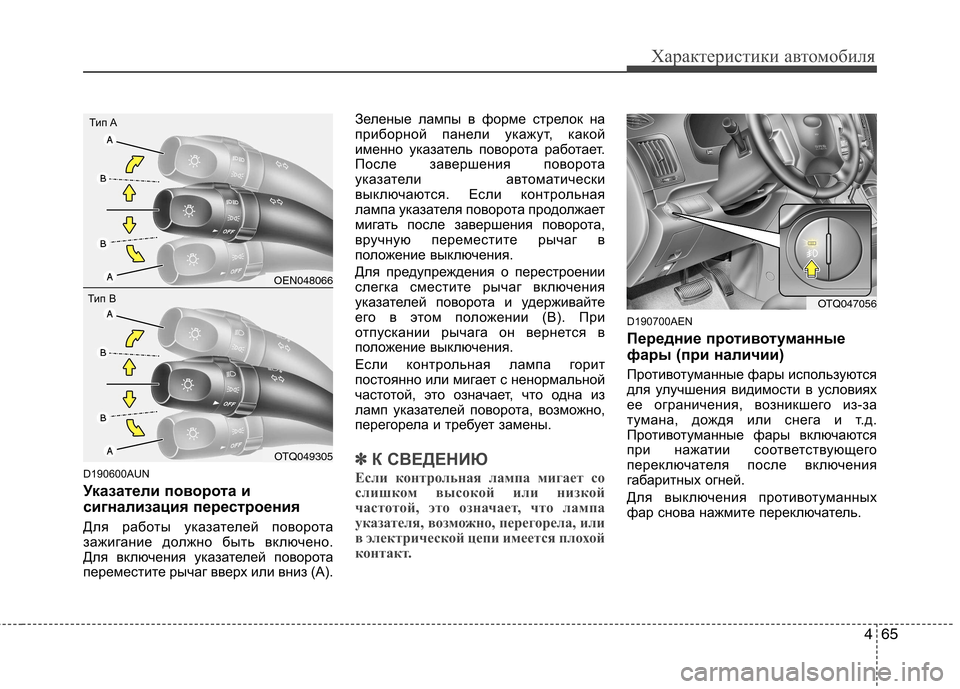

D190600AUN
Указатели поворота и
сигнализация перестроения
Для работы указателей поворота
зажигание должно быть включено.
Для включения указателей поворота
переместите рычаг вверх или вниз (А). Зеленые лампы в форме стрелок на
приборной панели укажут, какой
именно указатель поворота работает.
После завершения поворота
указатели автоматически
выключаются. Если контрольная
лампа указателя поворота продолжает
мигать после завершения поворота,
вручную переместите рычаг в
положение выключения.
Для предупреждения о перестроении
слегка сместите рычаг включения
указателей поворота и удерживайте
его в этом положении (В). При
отпускании рычага он вернется в
положение выключения.
Если контрольная лампа горит
постоянно или мигает с ненормальной
частотой, это означает, что одна из
ламп указателей поворота, возможно,
перегорела и требует замены.✽✽
К СВЕДЕНИЮ
Если контрольная лампа мигает со
слишком высокой или низкой
частотой, это означает, что лампа
указателя, возможно, перегорела, или
в электрической цепи имеется плохой
контакт.
D190700AEN
Передние противотуманные
фары (при наличии)
Противотуманные фары используются
для улучшения видимости в условиях
ее ограничения, возникшего из-за
тумана, дождя или снега и т.д.
Противотуманные фары включаются
при нажатии соответствующего
переключателя после включения
габаритных огней.
Для выключения противотуманных
фар снова нажмите переключатель.
OTQ047056
OEN048066
OTQ049305
Тип A
Тип B

Характеристики автомобиля
66
4

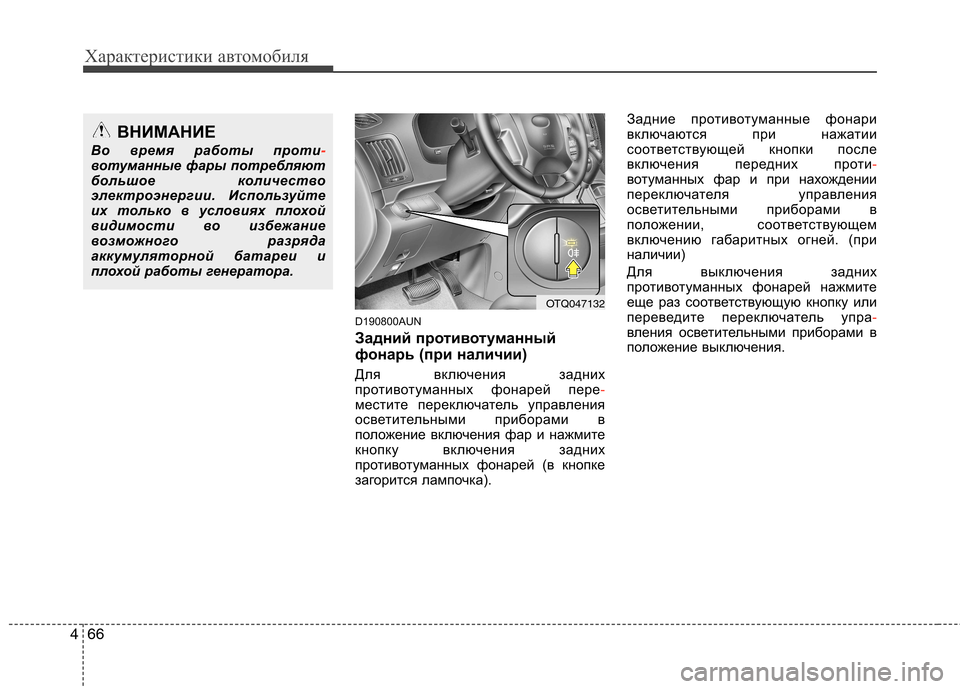

D190800AUN
Задний противотуманный
фонарь (при наличии)
Для включения задних
противотуманных фонарей пере
-местите переключатель управления
осветительными приборами в
положение включения фар и нажмите
кнопку включения задних
противотуманных фонарей (в кнопке
загорится лампочка). Задние противотуманные фонари
включаются при нажатии
соответствующей кнопки после
включения передних проти
-вотуманных фар и при нахождении
переключателя управления
осветительными приборами в
положении, соответствующем
включению габаритных огней. (при
наличии)
Для выключения задних
противотуманных фонарей нажмите
еще раз соответствующую кнопку или
переведите переключатель упра
-вления осветительными приборами в
положение выключения.
OTQ047132
ВНИМАНИЕ
Во время работы проти
-вотуманные фары потребляют
большое количество
электроэнергии. Используйте
их только в условиях плохой
видимости во избежание
возможного разряда
аккумуляторной батареи и
плохой работы генератора.
