Hyundai H-1 (Grand Starex) 2010 Инструкция по эксплуатации (in Russian)

447
Характеристики автомобиля

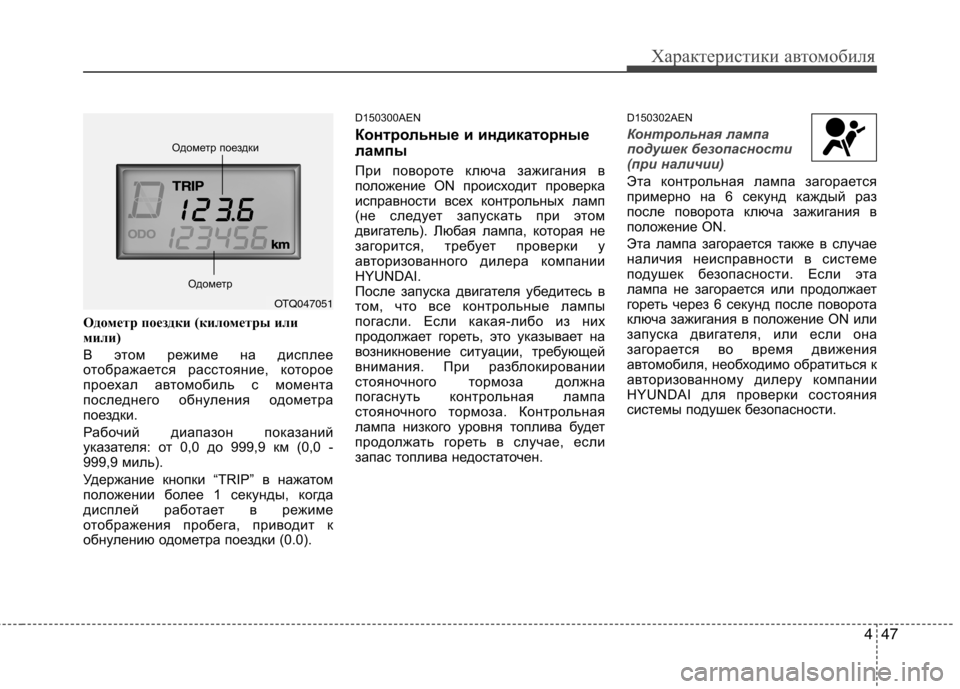

Одометр поездки (километры или
мили)
В этом режиме на дисплее
отображается расстояние, которое
проехал автомобиль с момента
последнего обнуления одометра
поездки.
Рабочий диапазон показаний
указателя: от 0,0 до 999,9 км (0,0 -
999,9 миль).
Удержание кнопки “TRIP” в нажатом
положении более 1 секунды, когда
дисплей работает в режиме
отображения пробега, приводит к
обнулению одометра поездки (0.0).D150300AEN
Контрольные и индикаторные
лампы
При повороте ключа зажигания в
положение ON происходит проверка
исправности всех контрольных ламп
(не следует запускать при этом
двигатель). Любая лампа, которая не
загорится, требует проверки у
авторизованного дилера компании
HYUNDAI.
После запуска двигателя убедитесь в
том, что все контрольные лампы
погасли. Если какая-либо из них
продолжает гореть, это указывает на
возникновение ситуации, требующей
внимания. При разблокировании
стояночного тормоза должна
погаснуть контрольная лампа
стояночного тормоза. Контрольная
лампа низкого уровня топлива будет
продолжать гореть в случае, если
запас топлива недостаточен.
D150302AEN
Контрольная лампа
подушек безопасности
(при наличии)
Эта контрольная лампа загорается
примерно на 6 секунд каждый раз
после поворота ключа зажигания в
положение ON.
Эта лампа загорается также в случае
наличия неисправности в системе
подушек безопасности. Если эта
лампа не загорается или продолжает
гореть через 6 секунд после поворота
ключа зажигания в положение ON или
запуска двигателя, или если она
загорается во время движения
автомобиля, необходимо обратиться к
авторизованному дилеру компании
HYUNDAI для проверки состояния
системы подушек безопасности.
OTQ047051
Одометр поездки
Одометр

Характеристики автомобиля
48
4

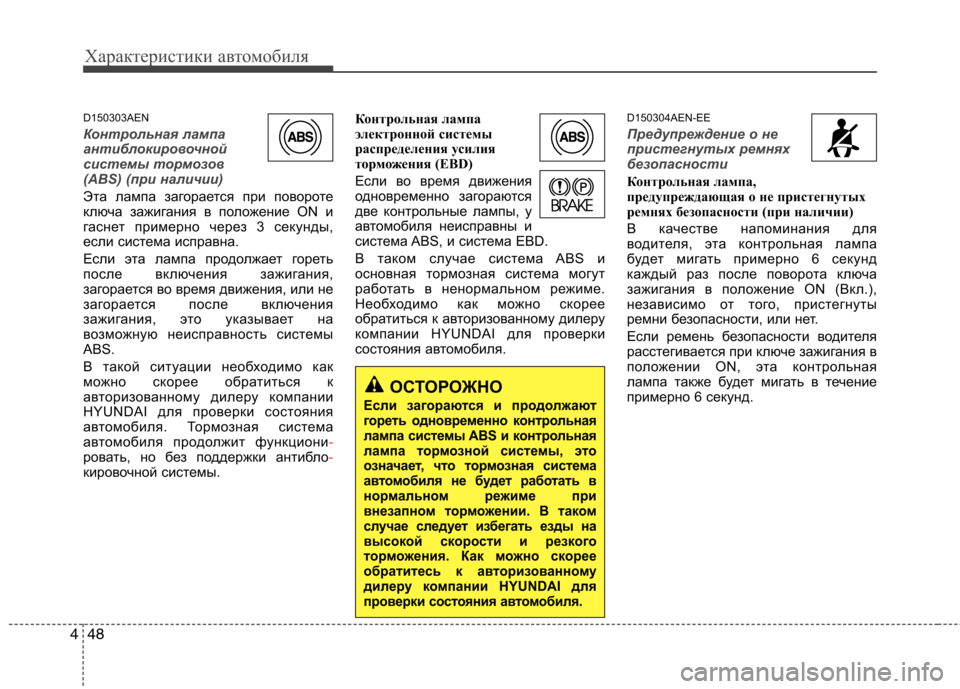

D150303AEN
Контрольная лампа
антиблокировочной
системы тормозов
(ABS) (при наличии)
Эта лампа загорается при повороте
ключа зажигания в положение ON и
гаснет примерно через 3 секунды,
если система исправна.
Если эта лампа продолжает гореть
после включения зажигания,
загорается во время движения, или не
загорается после включения
зажигания, это указывает на
возможную неисправность системы
ABS.
В такой ситуации необходимо как
можно скорее обратиться к
авторизованному дилеру компании
HYUNDAI для проверки состояния
автомобиля. Тормозная система
автомобиля продолжит функциони
-ровать, но без поддержки антибло-кировочной системы. Контрольная лампа
электронной системы
распределения усилия
торможения (EBD)
Если во время движения
одновременно загораются
две контрольные лампы, у
автомобиля неисправны и
система ABS, и система EBD.
В таком случае система ABS и
основная тормозная система могут
работать в ненормальном режиме.
Необходимо как можно скорее
обратиться к авторизованному дилеру
компании HYUNDAI для проверки
состояния автомобиля.
D150304AEN-EE
Предупреждение о не
пристегнутых ремнях
безопасности
Контрольная лампа,
предупреждающая о не пристегнутых
ремнях безопасности (при наличии)
В качестве напоминания для
водителя, эта контрольная лампа
будет мигать примерно 6 секунд
каждый раз после поворота ключа
зажигания в положение ON (Вкл.),
независимо от того, пристегнуты
ремни безопасности, или нет.
Если ремень безопасности водителя
расстегивается при ключе зажигания в
положении ON, эта контрольная
лампа также будет мигать в течение
примерно 6 секунд.
ОСТОРОЖНО
Если загораются и продолжают
гореть одновременно контрольная
лампа системы ABS и контрольная
лампа тормозной системы, это
означает, что тормозная система
автом
обиля не будет работать в
нормальном режиме при
внезапном то рможении. В таком
случае следует избегать езды на
высокой скорости и резкого
тормож ения. Как можно скорее
обратитесь к авторизованному
дилеру компании HYUNDAI для
проверки состояния а втомобиля.

449
Характеристики автомобиля

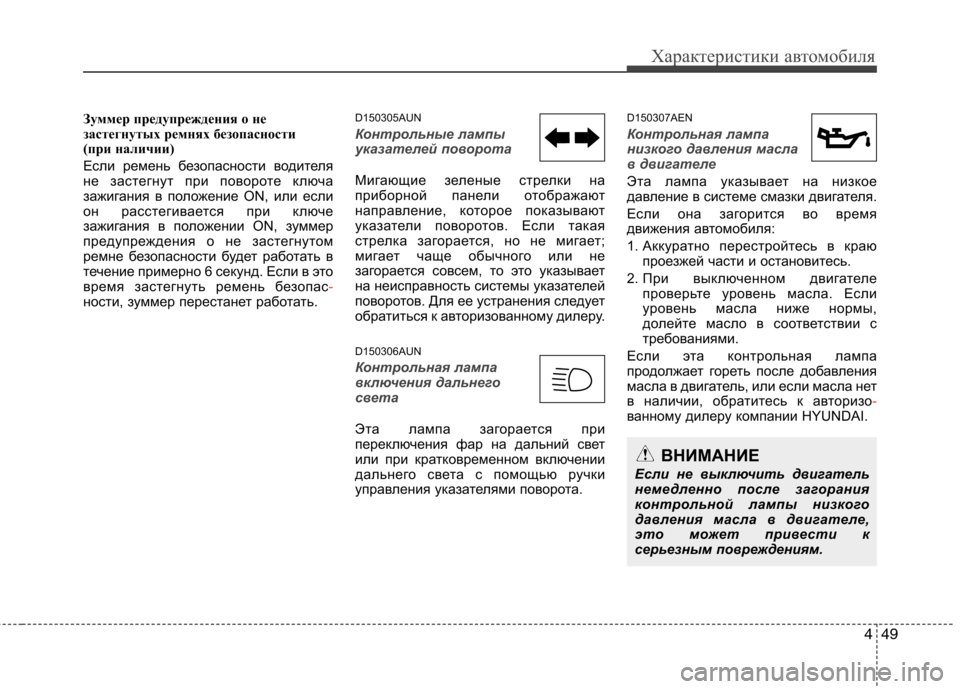

Зуммер предупреждения о не
застегнутых ремнях безопасности
(при наличии)
Если ремень безопасности водителя
не застегнут при повороте ключа
зажигания в положение ON, или если
он расстегивается при ключе
зажигания в положении ON, зуммер
предупреждения о не застегнутом
ремне безопасности будет работать в
течение примерно 6 секунд. Если в это
время застегнуть ремень безопас
-ности, зуммер перестанет работать.D150305AUN
Контрольные лампы
указателей поворота
Мигающие зеленые стрелки на
приборной панели отображают
направление, которое показывают
указатели поворотов. Если такая
стрелка загорается, но не мигает;
мигает чаще обычного или не
загорается совсем, то это указывает
на неисправность системы указателей
поворотов. Для ее устранения следует
обратиться к авторизованному дилеру.
D150306AUN
Контрольная лампа
включения дальнего
света
Эта лампа загорается при
переключения фар на дальний свет
или при кратковременном включении
дальнего света с помощью ручки
управления указателями поворота. D150307AEN
Контрольная лампа
низкого давления масла
в двигателе
Эта лампа указывает на низкое
давление в системе смазки двигателя.
Если она загорится во время
движения автомобиля:
1. Аккуратно перестройтесь в краю
проезжей части и остановитесь.
2. При выключенном двигателе проверьте уровень масла. Если
уровень масла ниже нормы,
долейте масло в соответствии с
требованиями.
Если эта контрольная лампа
продолжает гореть после добавления
масла в двигатель, или если масла нет
в наличии, обратитесь к авторизо
-ванному дилеру компании HYUNDAI.
ВНИМАНИЕ
Если не выключить двигатель
немедленно после загорания
контрольной лампы низкого
давления масла в двигателе,
это может привести к
серьезным повреждениям.

Характеристики автомобиля
50
4

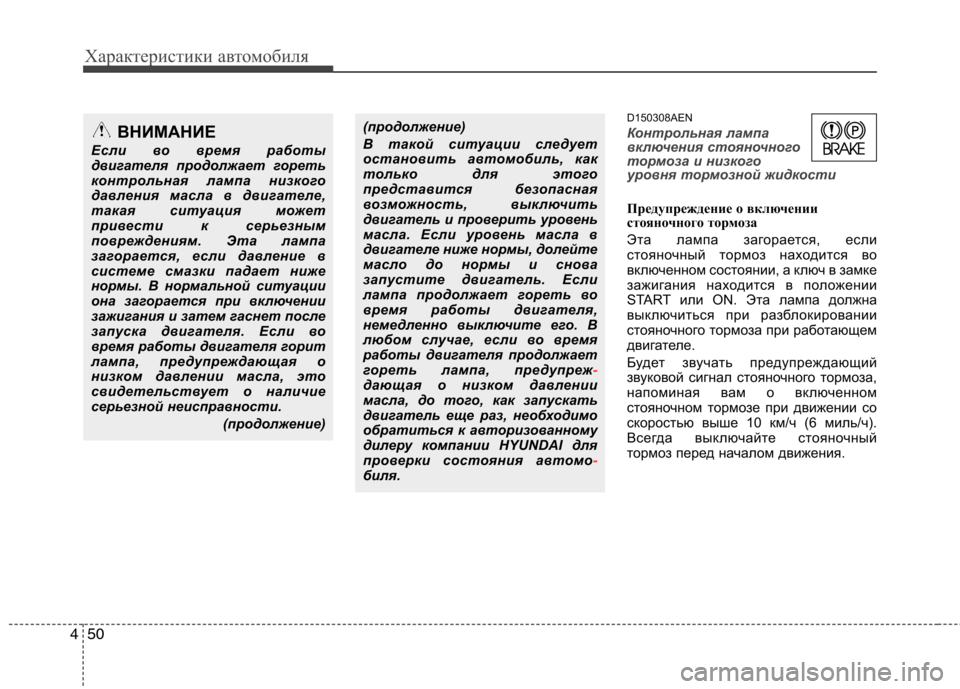

D150308AEN
Контрольная лампа
включения стояночного
тормоза и низкого
уровня тормозной жидкости
Предупреждение о включении
стояночного тормоза
Эта лампа загорается, если
стояночный тормоз находится во
включенном состоянии, а ключ в замке
зажигания находится в положении
START или ON. Эта лампа должна
выключиться при разблокировании
стояночного тормоза при работающем
двигателе.
Будет звучать предупреждающий
звуковой сигнал стояночного тормоза,
напоминая вам о включенном
стояночном тормозе при движении со
скоростью выше 10 км/ч (6 миль/ч).
Всегда выключайте стояночный
тормоз перед началом движения.
(продолжение)
В такой ситуации следует
остановить автомобиль, как
только для этого
представится безопасная
возможность, выключить
двигатель и проверить уровень
масла. Если уровень масла в
двигателе ниже нормы, долейте
масло до нормы и снова
запустите двигатель. Если
лампа продолжает гореть во
время работы двигателя,
немедленно выключите его. В
любом случае, если во время
работы двигателя продолжает
гореть лампа, предупреж
-дающая о низком давлении
масла, до того, как запускать
двигатель еще раз, необходимо
обратиться к авторизованному
дилеру компании HYUNDAI для
проверки состояния автомо
-биля.
ВНИМАНИЕ
Если во время работы
двигателя продолжает гореть
контрольная лампа низкого
давления масла в двигателе,
такая ситуация может
привести к серьезным
повреждениям. Эта лампа
загорается, если давление в
системе смазки падает ниже
нормы. В нормальной ситуации
она загорается при включении
зажигания и затем гаснет после
запуска двигателя. Если во
время работы двигателя горит
лампа, предупреждающая о
низком давлении масла, это
свидетельствует о наличие
серьезной неисправности.
(продолжение)

451
Характеристики автомобиля

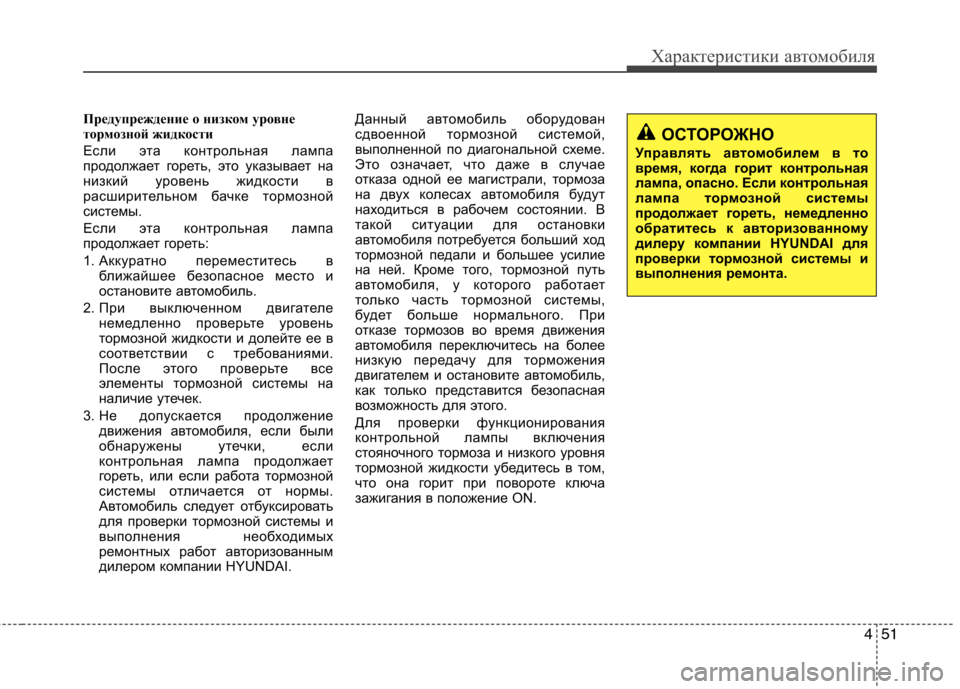

Предупреждение о низком уровне
тормозной жидкости
Если эта контрольная лампа
продолжает гореть, это указывает на
низкий уровень жидкости в
расширительном бачке тормозной
системы.
Если эта контрольная лампа
продолжает гореть:
1. Аккуратно переместитесь вближайшее безопасное место и
остановите автомобиль.
2. При выключенном двигателе немедленно проверьте уровень
тормозной жидкости и долейте ее в
соответствии с требованиями.
После этого проверьте все
элементы тормозной системы на
наличие утечек.
3. Не допускается продолжение движения автомобиля, если были
обнаружены утечки, если
контрольная лампа продолжает
гореть, или если работа тормозной
системы отличается от нормы.
Автомобиль следует отбуксировать
для проверки тормозной системы и
выполнения необходимых
ремонтных работ авторизованным
дилером компании HYUNDAI. Данный автомобиль оборудован
сдвоенной тормозной системой,
выполненной по диагональной схеме.
Это означает, что даже в случае
отказа одной ее магистрали, тормоза
на двух колесах автомобиля будут
находиться в рабочем состоянии. В
такой ситуации для остановки
автомобиля потребуется больший ход
тормозной педали и большее усилие
на ней. Кроме того, тормозной путь
автомобиля, у которого работает
только часть тормозной системы,
будет больше нормального. При
отказе тормозов во время движения
автомобиля переключитесь на более
низкую передачу для торможения
двигателем и остановите автомобиль,
как только представится безопасная
возможность для этого.
Для проверки функционирования
контрольной лампы включения
стояночного тормоза и низкого уровня
тормозной жидкости убедитесь в том,
что она горит при повороте ключа
зажигания в положение ON.
ОСТОРОЖНО
Управлять а втомобилем в то
время, когда горит контрольная
лампа, опасно. Если контрольная
лампа тормозной системы
продолжает гореть, немедленно
обратитесь к авторизованному
дилеру компании HYUNDAI для
проверки тормозной системы и
выполнения ремонта.

Характеристики автомобиля
52
4

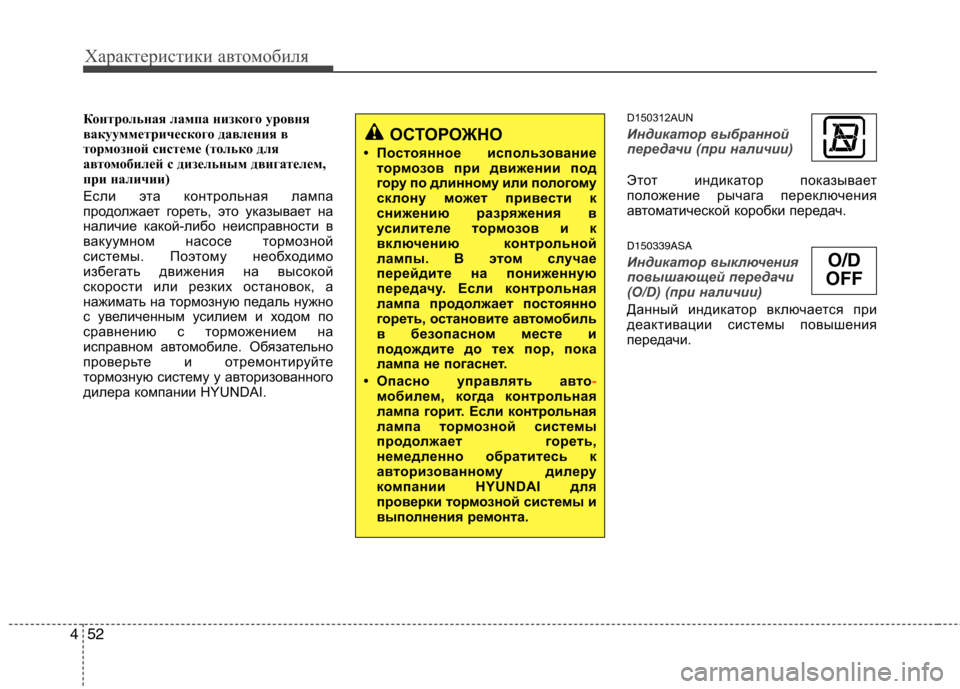

Контрольная лампа низкого уровня
вакуумметрического давления в
тормозной системе (только для
автомобилей с дизельным двигателем,
при наличии)
Если эта контрольная лампа
продолжает гореть, это указывает на
наличие какой-либо неисправности в
вакуумном насосе тормозной
системы. Поэтому необходимо
избегать движения на высокой
скорости или резких остановок, а
нажимать на тормозную педаль нужно
с увеличенным усилием и ходом по
сравнению с торможением на
исправном автомобиле. Обязательно
проверьте и отремонтируйте
тормозную систему у авторизованного
дилера компании HYUNDAI. D150312AUN
Индикатор выбранной
передачи (при наличии)
Этот индикатор показывает
положение рычага переключения
автоматической коробки передач. D150339ASA
Индикатор выключения
повышающей передачи
(O/D) (при наличии)
Данный индикатор включается при
деактивации системы повышения
передачи.
ОСТОРОЖНО
• Постоянное использование тормозов при движении под
гору по длинному или поло гому
склону может привести к
снижению разряжения в
усилителе то рмозов и к
включению контрольной
лампы. В этом случае
перейдите на пониженную
передачу. Если контрольная
лампа продолжает постоянно
гореть, остановите а втомобиль
в безопасном месте и
подождите до тех пор, пока
лампа не погаснет.
• Опасно управлять авто
-мобилем, когда контрольная
лампа горит. Если контрольная
лампа тормозной системы
продолжает гореть,
немедленно обратитесь к
авторизованному дилеру
компании HYUNDAI для
проверки тормозной системы и
выполнения ремонта.
O/D
OFF

453
Характеристики автомобиля

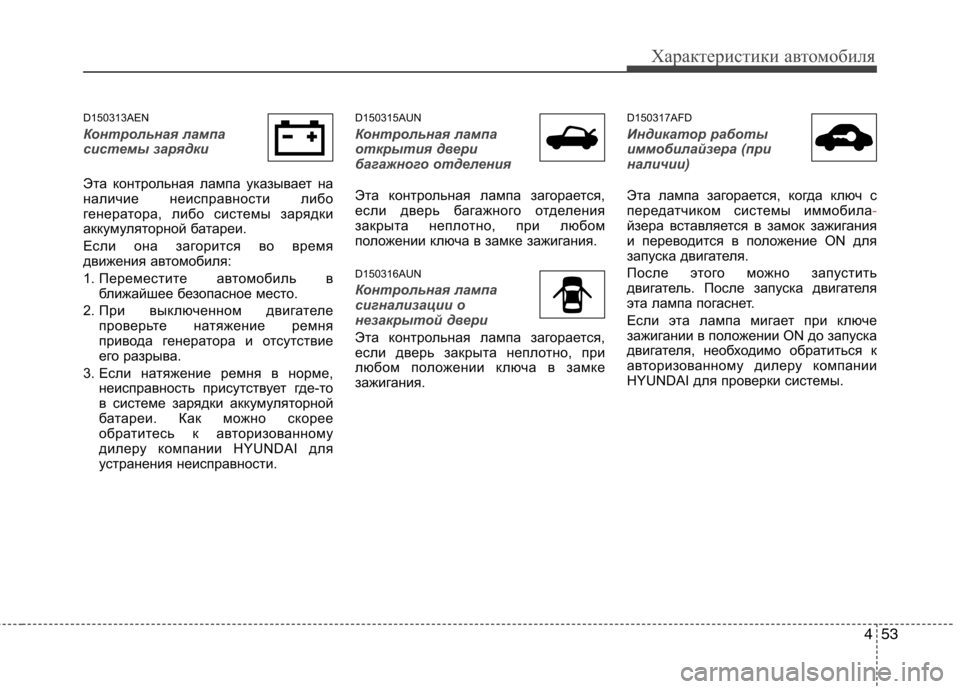

D150313AEN
Контрольная лампа
системы зарядки
Эта контрольная лампа указывает на
наличие неисправности либо
генератора, либо системы зарядки
аккумуляторной батареи.
Если она загорится во время
движения автомобиля:
1. Переместите автомобиль вближайшее безопасное место.
2. При выключенном двигателе проверьте натяжение ремня
привода генератора и отсутствие
его разрыва.
3. Если натяжение ремня в норме, неисправность присутствует где-то
в системе зарядки аккумуляторной
батареи. Как можно скорее
обратитесь к авторизованному
дилеру компании HYUNDAI для
устранения неисправности. D150315AUN
Контрольная лампа
открытия двери
багажного отделения
Эта контрольная лампа загорается,
если дверь багажного отделения
закрыта неплотно, при любом
положении ключа в замке зажигания.
D150316AUN
Контрольная лампа
сигнализации о
незакрытой двери
Эта контрольная лампа загорается,
если дверь закрыта неплотно, при
любом положении ключа в замке
зажигания.
D150317AFD
Индикатор работы
иммобилайзера (при
наличии)
Эта лампа загорается, когда ключ с
передатчиком системы иммобила-йзера вставляется в замок зажигания
и переводится в положение ON для
запуска двигателя.
После этого можно запустить
двигатель. После запуска двигателя
эта лампа погаснет.
Если эта лампа мигает при ключе
зажигании в положении ON до запуска
двигателя, необходимо обратиться к
авторизованному дилеру компании
HYUNDAI для проверки системы.

Характеристики автомобиля
54
4

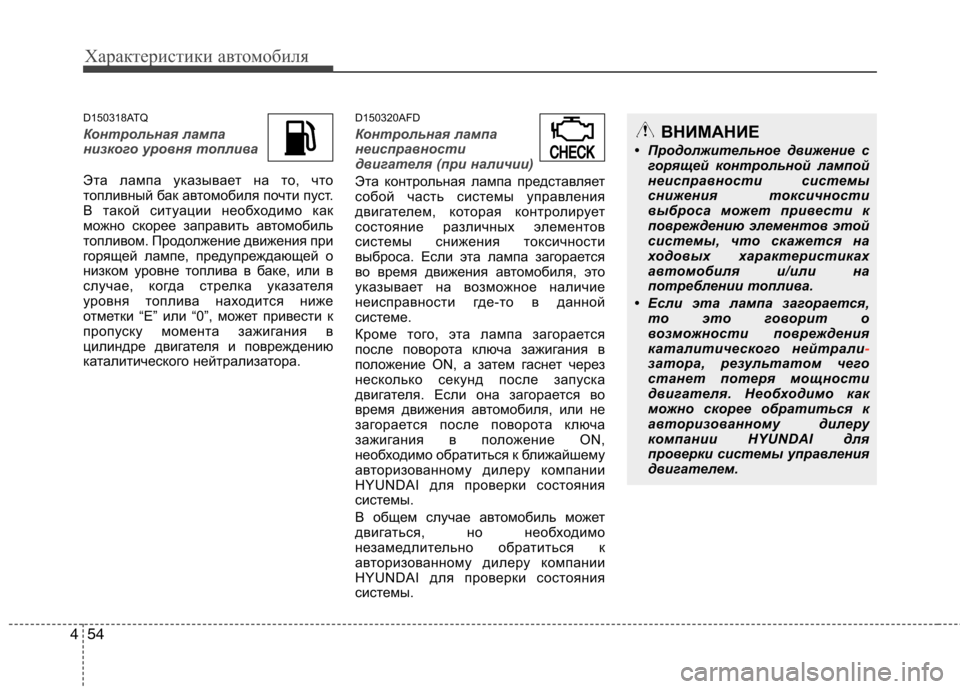

D150318ATQ
Контрольная лампа
низкого уровня топлива
Эта лампа указывает на то, что
топливный бак автомобиля почти пуст.
В такой ситуации необходимо как
можно скорее заправить автомобиль
топливом. Продолжение движения при
горящей лампе, предупреждающей о
низком уровне топлива в баке, или в
случае, когда стрелка указателя
уровня топлива находится ниже
отметки “Е” или “0”, может привести к
пропуску момента зажигания в
цилиндре двигателя и повреждению
каталитического нейтрализатора. D150320AFD
Контрольная лампа
неисправности
двигателя (при наличии)
Эта контрольная лампа представляет
собой часть системы управления
двигателем, которая контролирует
состояние различных элементов
системы снижения токсичности
выброса. Если эта лампа загорается
во время движения автомобиля, это
указывает на возможное наличие
неисправности где-то в данной
системе.
Кроме того, эта лампа загорается
после поворота ключа зажигания в
положение ON, а затем гаснет через
несколько секунд после запуска
двигателя. Если она загорается во
время движения автомобиля, или не
загорается после поворота ключа
зажигания в положение ON,
необходимо обратиться к ближайшему
авторизованному дилеру компании
HYUNDAI для проверки состояния
системы.
В общем случае автомобиль может
двигаться, но необходимо
незамедлительно обратиться к
авторизованному дилеру компании
HYUNDAI для проверки состояния
системы.
CHECKCHECK
ВНИМАНИЕ
• Продолжительное движение с горящей контрольной лампой
неисправности системы
снижения токсичности
выброса может привести к
повреждению элементов этой
системы, что скажется на
ходовых характеристиках
автомобиля и/или на
потреблении топлива.
• Если эта лампа загорается, то это говорит о
возможности повреждения
каталитического нейтрали
-затора, результатом чего
станет потеря мощности
двигателя. Необходимо как
можно скорее обратиться к
авторизованному дилеру
компании HYUNDAI для
проверки системы управления
двигателем.

455
Характеристики автомобиля

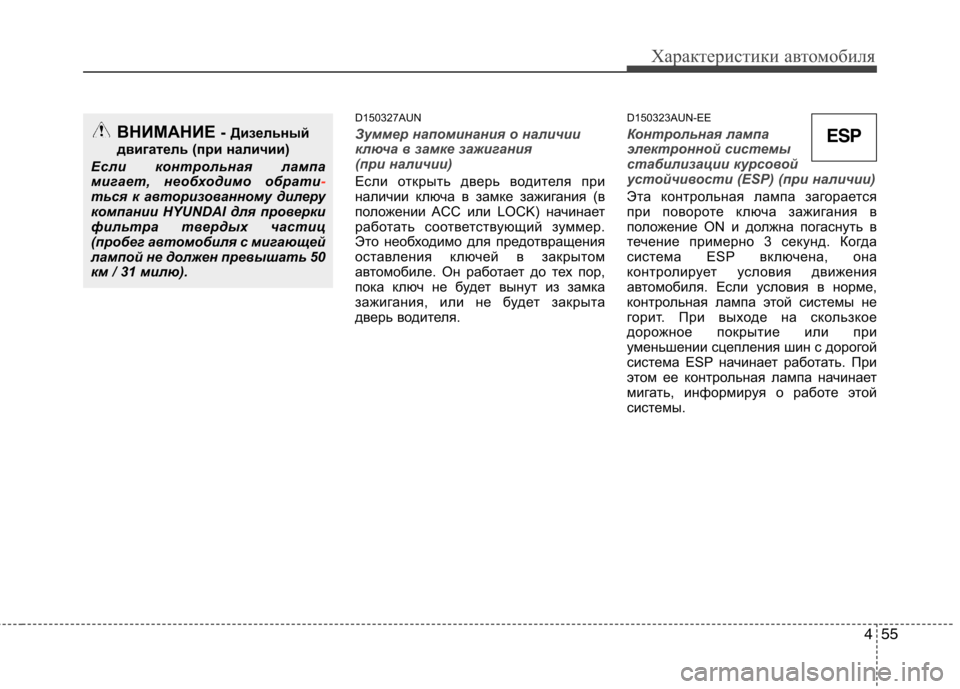

D150327AUN
Зуммер напоминания о наличии
ключа в замке зажигания
(при наличии)
Если открыть дверь водителя при
наличии ключа в замке зажигания (в
положении ACC или LOCK) начинает
работать соответствующий зуммер.
Это необходимо для предотвращения
оставления ключей в закрытом
автомобиле. Он работает до тех пор,
пока ключ не будет вынут из замка
зажигания, или не будет закрыта
дверь водителя.D150323AUN-EE
Контрольная лампа
электронной системы
стабилизации курсовой
устойчивости (ESP) (при наличии)
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON и должна погаснуть в
течение примерно 3 секунд. Когда
система ESP включена, она
контролирует условия движения
автомобиля. Если условия в норме,
контрольная лампа этой системы не
горит. При выходе на скользкое
дорожное покрытие или при
уменьшении сцепления шин с дорогой
система ESP начинает работать. При
этом ее контрольная лампа начинает
мигать, информируя о работе этой
системы.
ВНИМАНИЕ
- Дизельный
двигатель (при наличии)
Если контрольная лампа
мигает, необходимо обрати
-ться к авторизованному дилеру
компании HYUNDAI для проверки
фильтра твердых частиц
(пробег автомобиля с мигающей
лампой не должен превышать 50
км / 31 милю).
ESP

Характеристики автомобиля
56
4

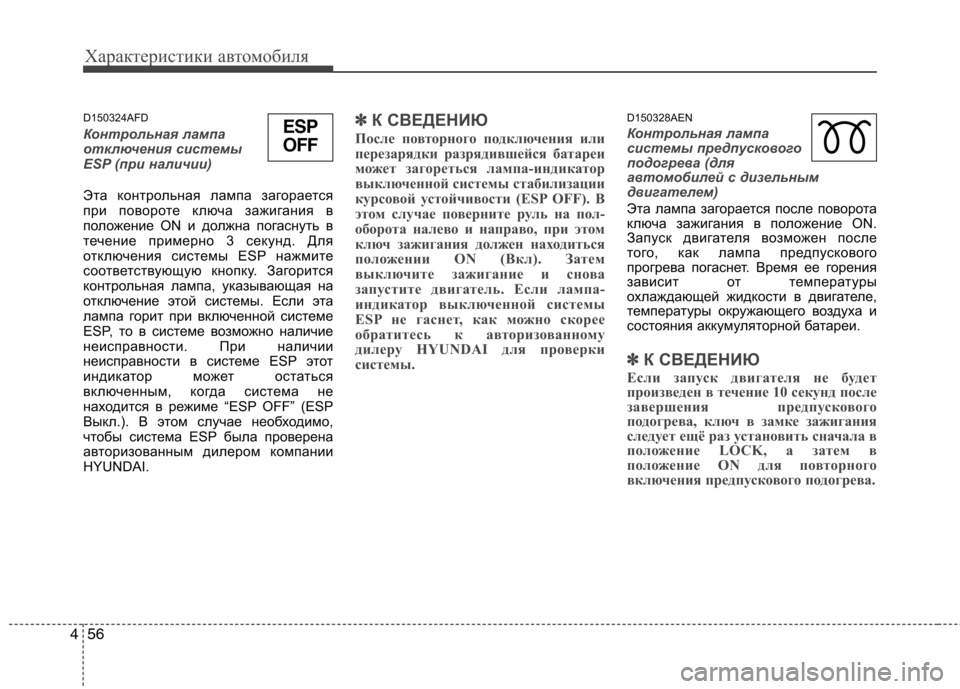

D150324AFD
Контрольная лампа
отключения системы
ESP (при наличии)
Эта контрольная лампа загорается
при повороте ключа зажигания в
положение ON и должна погаснуть в
течение примерно 3 секунд. Для
отключения системы ESP нажмите
соответствующую кнопку. Загорится
контрольная лампа, указывающая на
отключение этой системы. Если эта
лампа горит при включенной системе
ESP, то в системе возможно наличие
неисправности. При наличии
неисправности в системе ESP этот
индикатор может остаться
включенным, когда система не
находится в режиме “ESP OFF” (ESP
Выкл.). В этом случае необходимо,
чтобы система ESP была проверена
авторизованным дилером компании
HYUNDAI.
✽✽
К СВЕДЕНИЮ
После повторного подключения или
перезарядки разрядившейся батареи
может загореться лампа-индикатор
выключенной системы стабилизации
курсовой устойчивости (ESP OFF). В
этом случае поверните руль на пол-
оборота налево и направо, при этом
ключ зажигания должен находиться
положении ON (Вкл). Затем
выключите зажигание и снова
запустите двигатель. Если лампа-
индикатор выключенной системы
ESP не гаснет, как можно скорее
обратитесь к авторизованному
дилеру HYUNDAI для проверки
системы.D150328AEN
Контрольная лампа
системы предпускового
подогрева (для
автомобилей с дизельным
двигателем)
Эта лампа загорается после поворота
ключа зажигания в положение ON.
Запуск двигателя возможен после
того, как лампа предпускового
прогрева погаснет. Время ее горения
зависит от температуры
охлаждающей жидкости в двигателе,
температуры окружающего воздуха и
состояния аккумуляторной батареи.
✽✽ К СВЕДЕНИЮ
Если запуск двигателя не будет
произведен в течение 10 секунд после
завершения предпускового
подогрева, ключ в замке зажигания
следует ещё раз установить сначала в
положение LOCK, а затем в
положение ON для повторного
включения предпускового подогрева.
ESP
OFF
