Hyundai H-1 (Grand Starex) 2010 Инструкция по эксплуатации (in Russian)

4117
Характеристики автомобиля
9. Кнопка произвольноговоспроизведения (RDM)
• Для прослушивания в произвольной последовательности записей
удерживайте нажатой кнопку RDM
со звуковым сигналом более одной
секунды. Для выхода из этого
режима нажмите ее еще раз.
• Для прослушивания в произвольной последовательности записей в
пределах воспроизводимой папки
удерживайте кнопку RDM нажатой в
течение секунды.
Для выхода из этого режима
нажмите ее еще раз на одну
секунду. Если нажимать ее более
одной секунды, то будет
воспроизводиться в произвольной
последовательности содержимое
воспроизводимого в данный момент
компакт-диска (только для компакт-
дисков формата MP3). 10. Ручка поиска файлов FILE
SEARCH
(ручка выбора TUNE)
• Трек можно пропустить, поворачивая ручку FILE SEARCH по
часовой стрелке или против часовой
стрелки.
• После выбора желаемого файла нажмите ручку FILE SEARCH для
воспроизведения треков выбран
-ного файла.
• Если ручка FILE SEARCH не нажата в течение 5 секунд, то функция
поиска файлов выключается.
11. Кнопка поиска папки (FLDR)
• Перемещение между папками возможно путем нажатия кнопки
FLDR для движения вверх или
вниз .
• После перемещения к желаемой папке, нажмите ручку FILE SEARCH
для воспроизведения в выбранной
папке. Если ручка FILE SEARCH не
нажата в течение 5 секунд, то
функция поиска по папкам
выключается. Ее использование при
наличии только одной папки
невозможно.
✽✽ К СВЕДЕНИЮ
• При использовании переносного аудиоустройства, подключенного к
розетке электрического питания,
во время воспроизведения может
возникать шум.
В этом случае следует использовать
источник питания переносного
аудиоустройства (например,
батареи).
• Для обеспечения нормальной
работы плеера необходимо
поддерживать температуру в
салоне автомобиля в нормальных
пределах при помощи системы
кондиционирования или
отопления.
• При замене устанавливайте новый
плавкий предохранитель
указанного в эксплуатационной
документации номинала.
• Отключение или разрядка
аккумуляторной батареи приводит
к стиранию всех закладок. В таком
случае закладки придется
устанавливать заново.
• Не смазывайте вращающиеся детали. Храните магниты,
отвертки и другие металлические
предметы на расстоянии от
лентопротяжного механизма и
головки магнитофона.

Характеристики автомобиля
118
4

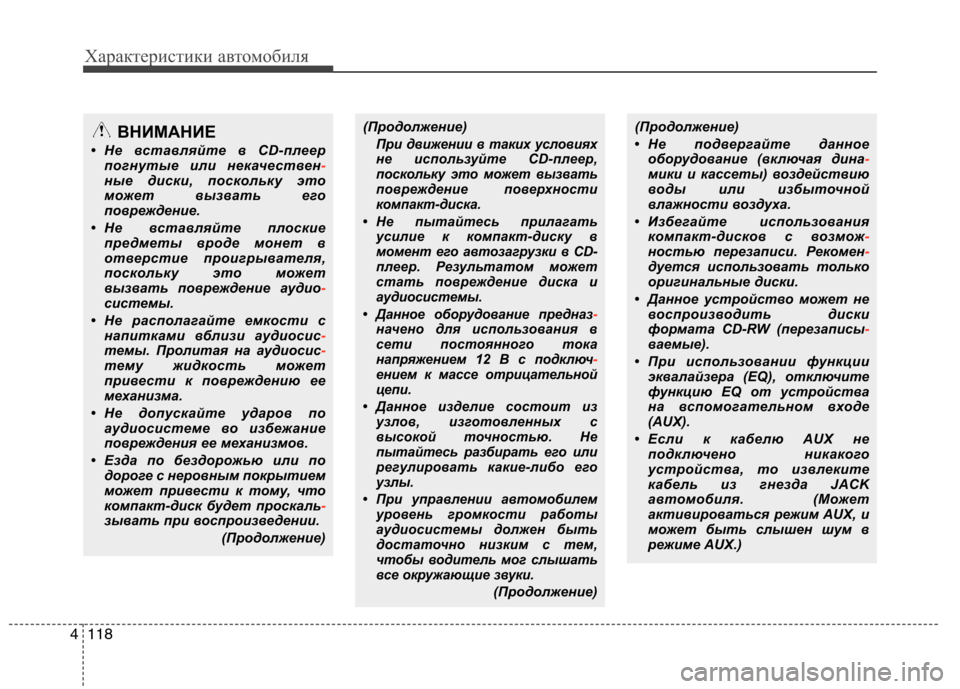

ВНИМАНИЕ
• Не вставляйте в CD-плеер погнутые или некачествен
-ные диски, поскольку это
может вызвать его
повреждение.
• Не вставляйте плоские предметы вроде монет в
отверстие проигрывателя,
поскольку это может
вызвать повреждение аудио
-системы.
• Не располагайте емкости с напитками вблизи аудиосис
-темы. Пролитая на аудиосис-тему жидкость может
привести к повреждению ее
механизма.
• Не допускайте ударов по аудиосистеме во избежание
повреждения ее механизмов.
• Езда по бездорожью или по дороге с неровным покрытием
может привести к тому, что
компакт-диск будет проскаль
-зывать при воспроизведении.
(Продолжение)
(Продолжение)
При движении в таких условиях
не используйте CD-плеер,
поскольку это может вызвать
повреждение поверхности
компакт-диска.
• Не пытайтесь прилагать усилие к компакт-диску в
момент его автозагрузки в CD-
плеер. Результатом может
стать повреждение диска и
аудиосистемы.
• Данное оборудование предназ
-начено для использования в
сети постоянного тока
напряжением 12 В с подключ
-ением к массе отрицательной
цепи.
• Данное изделие состоит из узлов, изготовленных с
высокой точностью. Не
пытайтесь разбирать его или
регулировать какие-либо его
узлы.
• При управлении автомобилем уровень громкости работы
аудиосистемы должен быть
достаточно низким с тем,
чтобы водитель мог слышать
все окружающие звуки.
(Продолжение)
(Продолжение)
• Не подвергайте данноеоборудование (включая дина
-мики и кассеты) воздействию
воды или избыточной
влажности воздуха.
• Избегайте использования компакт-дисков с возмож
-ностью перезаписи. Рекомен-дуется использовать только
оригинальные диски.
• Данное устройство может не воспроизводить диски
формата CD-RW (перезаписы
-ваемые).
• При использовании функции эквалайзера (EQ), отключите
функцию EQ от устройства
на вспомогательном входе
(AUX).
• Если к кабелю AUX не подключено никакого
устройства, то извлеките
кабель из гнезда JACK
автомобиля. (Может
активироваться режим AUX, и
может быть слышен шум в
режиме AUX.)

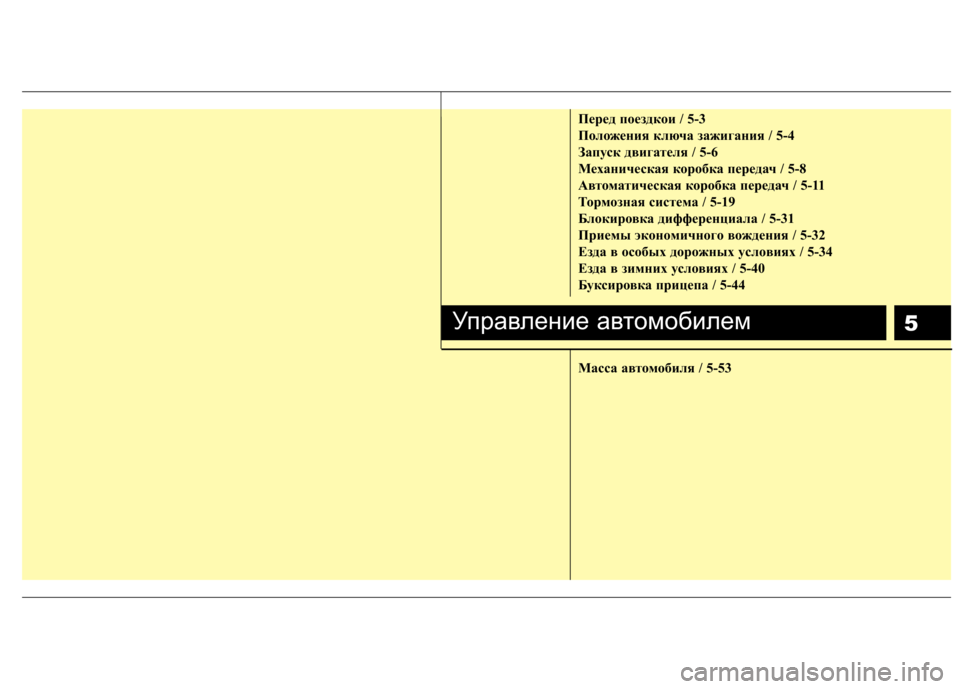

5
Пepeд пoeздкoи / 5-3
Положения ключа зажигания / 5-4
Запуск двигателя / 5-6
Механическая коробка передач / 5-8
Автоматическая коробка передач / 5-11
Тормозная система / 5-19
Блокировка дифференциала / 5-31
Пpиeмы экoнoмичнoгo вoждeния / 5-32
Ездa в ocoбыx дopoжныx ycлoвияx / 5-34
Езда в зимних условиях / 5-40
Буксировка прицепа / 5-44
Масса автомобиля / 5-53
Управление автомобилем

Управление автомобилем
2
5
E010000AEN

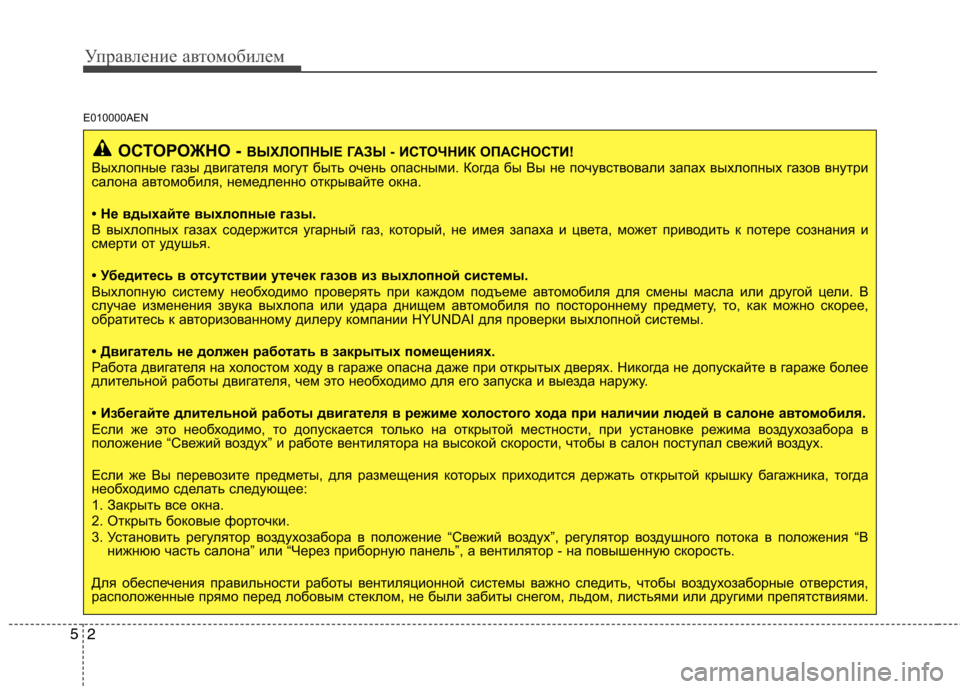

ОСТОРОЖНО - ВЫХЛОПНЫЕ ГАЗЫ - ИСТОЧНИК ОПАСНОСТИ!
Выхлопные газы двигателя могут быть очень опасными. Когда бы Вы не почувствовали запах выхлопных газов внутри
салона автомобиля, немедленно открывайте окна.
• Не вдыхайте выхлопные газы.
В выхлопных газах содержится угарный газ, который, не имея запаха и цвета, может приводить к потере сознания и
смерти от удушья.
• Убедитесь в отсутствии утечек газов из выхлопной сис темы.
Выхлопную систему необходимо проверять при каждом подъеме авто мобиля для смены масла или другой цели. В
случае изменения звука выхлопа или удара днищем автомоби ля по постороннему предмету, то, как можно скорее,
обратитесь к авторизованному дилеру компании HYUNDAI для п роверки выхлопной системы.
• Двигатель не должен работать в закрытых помещениях.
Работа двигателя на холостом ходу в гараже опасна даже п ри открытых дверях. Никогда не допускайте в гараже более
длительной работы двигателя, чем это необходимо для ег о запуска и выезда наружу.
• Избегайте длительной работы двигателя в режиме холос того хода при наличии людей в салоне автомобиля.
Если же это необходимо, то допускается только на открытой местности, при установке режима воздухозабора в
положение “Свежий воздух” и работе вентилятора на высокой скорости, чтобы в салон поступал свежий воздух.
Если же Вы перевозите предметы, для размещения которых п риходится держать открытой крышку багажника, тогда
необходимо сделать следующее:
1. Закрыть все окна.
2. Открыть боковые форточки.
3. Установить регулятор воздухозабора в положение “Свежий воздух”, регулятор воздушного потока в положения “В
нижнюю часть салона” или “Через приборную панель”, а вентилятор - н а повышенную скорость.
Для обеспечения правильности работы вентиляционной системы в ажно следить, чтобы воздухозаборные отверстия,
расположенные прямо перед лобовым стеклом, не были заб иты снегом, льдом, листьями или другими препятствиями.

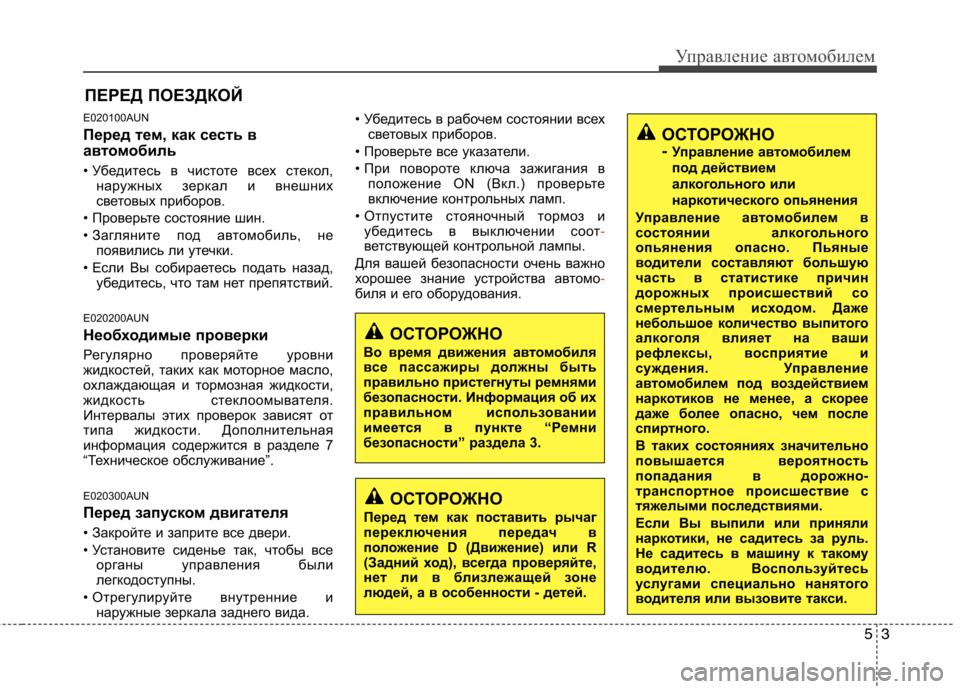

E020100AUN
Перед тем, как сесть в
автомобиль
• Убедитесь в чистоте всех стекол,наружных зеркал и внешних
световых приборов.
• Проверьте состояние шин.
• Загляните под автомобиль, не появились ли утечки.
• Если Вы собираетесь подать назад, убедитесь, что там нет препятствий.
E020200AUN
Необходимые проверки
Регулярно проверяйте уровни
жидкостей, таких как моторное масло,
охлаждающая и тормозная жидкости,
жидкость стеклоомывателя.
Интервалы этих проверок зависят от
типа жидкости. Дополнительная
информация содержится в разделе 7
“Техническое обслуживание”.
E020300AUN
Перед запуском двигателя
• Закройте и заприте все двери.
• Установите сиденье так, чтобы все органы управления были
легкодоступны.
• Отрегулируйте внутренние и наружные зеркала заднего вида. • Убедитесь в рабочем состоянии всех
световых приборов.
• Проверьте все указатели.
• При повороте ключа зажигания в положение ON (Вкл.) проверьте
включение контрольных ламп.
• Отпустите стояночный тормоз и убедитесь в выключении соот
-ветствующей контрольной лампы.
Для вашей безопасности очень важно
хорошее знание устройства автомо
-биля и его оборудования.
53
Управление автомобилем
ПЕРЕД ПОЕЗДКОЙ
ОСТОРОЖНО
Во время движения а втомобиля
все пассажиры должны быть
правильно пристегнуты ремнями
безопасности. Информация об их
правильном использовании
имеется в пункте “Ремни
безопасности” раздела 3.
ОСТОРОЖНО
Перед тем как поставить рычаг
переключения передач в
положение D (Движение) или R
(Задний ход), всегда проверяйте,
нет ли в близлеж ащей зоне
людей, а в особенности - детей.
ОСТОРОЖНО
- Управление а втомобилем
под действием
алкогольного или
наркотического опьянения
Управление а втомобилем в
состоянии алкогольного
опьянения опасно. Пьяные
водители составляют большую
часть в статистике причин
дорожных происшествий со
смертельным исходом. Даже
небольшое количество выпитого
алкоголя влияет на ваши
рефлексы, восприятие и
суждения. Управление
автом обилем под воздействием
наркотиков не менее, а скорее
даже более опасно, чем после
спиртного.
В таких состояниях значительно
повышается вероятность
попадания в дорожно-
транспортное происшествие с
тяжелыми последствиями.
Если Вы выпили или приняли
наркотики, не садитесь за руль.
Не садитесь в машину к та кому
водителю. Воспользуйтесь
услугами специально нанятого
водителя или вызовите такси.

Управление автомобилем
4
5

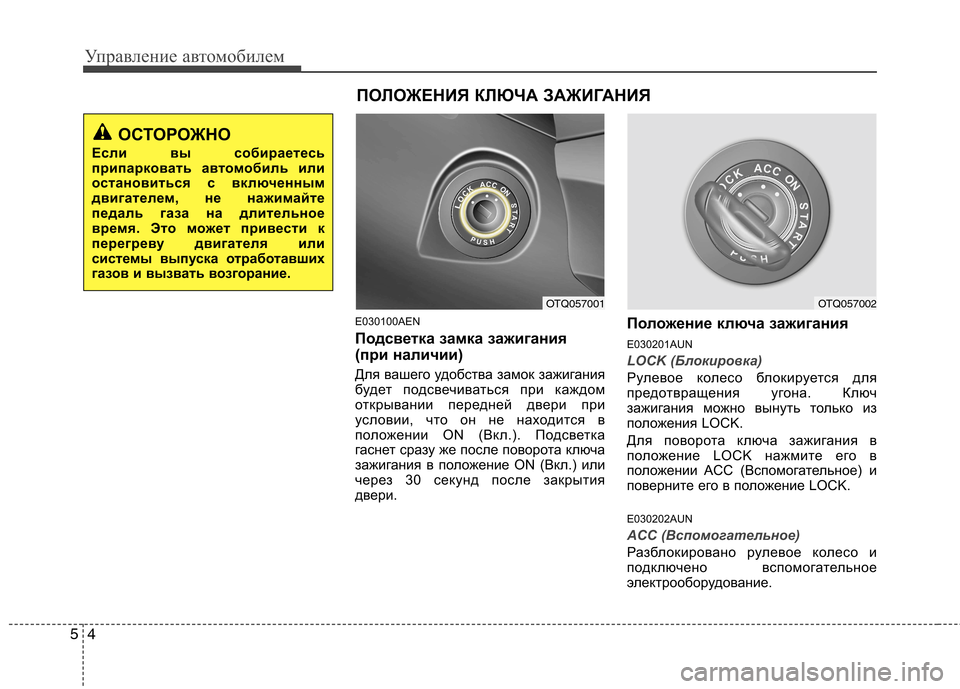

E030100AEN
Подсветка замка зажигания
(при наличии)
Для вашего удобства замок зажигания
будет подсвечиваться при каждом
открывании передней двери при
условии, что он не находится в
положении ON (Вкл.). Подсветка
гаснет сразу же после поворота ключа
зажигания в положение ON (Вкл.) или
через 30 секунд после закрытия
двери. Положение ключа зажигания
E030201AUN
LOCK (Блокировка)
Рулевое колесо блокируется для
предотвращения угона. Ключ
зажигания можно вынуть только из
положения LOCK.
Для поворота ключа зажигания в
положение LOCK нажмите его в
положении ACC (Вспомогательное) и
поверните его в положение LOCK.
E030202AUN
ACC (Вспомогательное)
Разблокировано рулевое колесо и
подключено вспомогательное
электрооборудование.
OTQ057001OTQ057002
ОСТОРОЖНО
Если вы собираетесь
припарковать а втомобиль или
остановиться с включенным
двигателем, не нажимайте
педаль газа на длительное
время. Это может привести к
перегреву двигателя или
системы выпуска отработавших
газов и вызвать возгорание.
ПОЛОЖЕНИЯ КЛЮЧА ЗАЖИГАНИЯ

55
Управление автомобилем

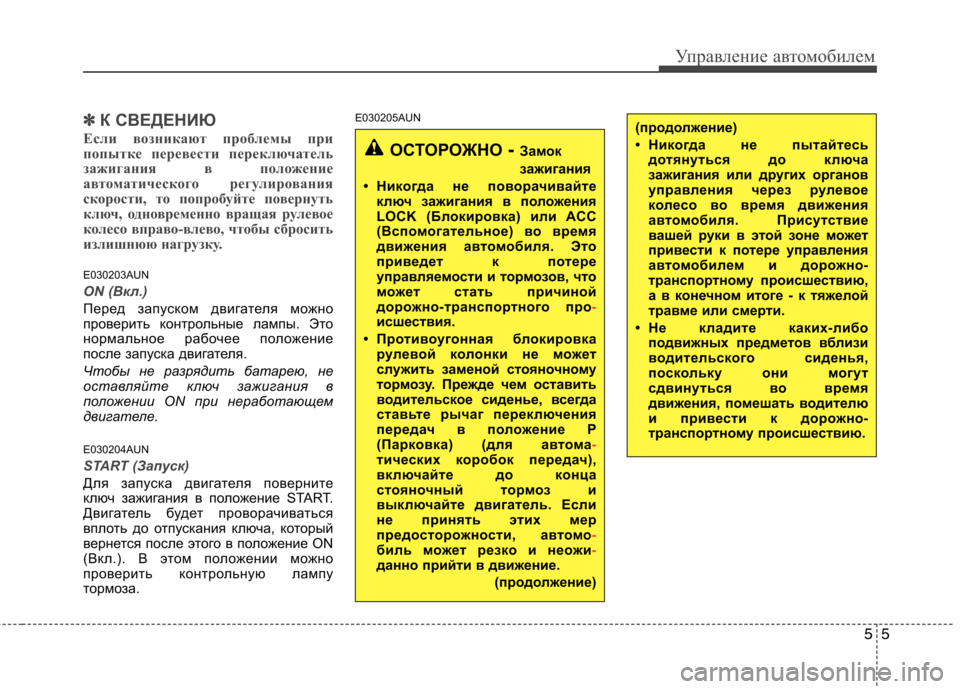

✽✽К СВЕДЕНИЮ
Если возникают проблемы при
попытке перевести переключатель
зажигания в положение
автоматического регулирования
скорости, то попробуйте повернуть
ключ, одновременно вращая рулевое
колесо вправо-влево, чтобы сбросить
излишнюю нагрузку.
E030203AUN
ON (Вкл.)
Перед запуском двигателя можно
проверить контрольные лампы. Это
нормальное рабочее положение
после запуска двигателя.
Чтобы не разрядить батарею, не
оставляйте ключ зажигания в
положении ON при неработающем
двигателе.
E030204AUN
START (Запуск)
Для запуска двигателя поверните
ключ зажигания в положение START.
Двигатель будет проворачиваться
вплоть до отпускания ключа, который
вернется после этого в положение ON
(Вкл.). В этом положении можно
проверить контрольную лампу
тормоза. E030205AUN
ОСТОРОЖНО
- Замок
зажигания
• Никогда не поворачивайте ключ зажигания в по ложения
LOCK (Блокировка) или ACC
(Вспомогательное) во время
движения а втомобиля. Это
приведет к потере
управля емости и то рмозов, что
может стать причиной
дорожно-транспортного про
-исшествия.
• Противоугонная блокировка рулевой кол онки не может
служить заменой стояночному
тормозу. Пре жде чем оставить
водительское сиденье, всегда
ставьте рычаг переключения
передач в положение P
(Парковка) (для а втома
-тических коробок передач),
включайте до конца
стояночный тормоз и
выключайте двигатель. Если
не принять этих мер
предосторожности, а втомо
-биль может резко и неожи-данно прийти в движение.
(продолжение)
(продолжение)
• Никогда не пытайтесьдотянуться до ключа
зажигания или других органов
управления через рулевое
колесо во время движения
автом обиля. Присутствие
вашей руки в этой зоне может
привести к потере управления
автом обилем и дорожно-
транспортному происшествию,
а в конечном итоге - к тяжелой
травме или смерти.
• Не кладите каких-либо подвижных предметов вблизи
водительского сиденья,
поскольку они могут
сдвинуться во время
движения, помешать водителю
и привести к дорожно-
транспортному происшествию.

Управление автомобилем
6
5
E040000AUN
E040100AUN

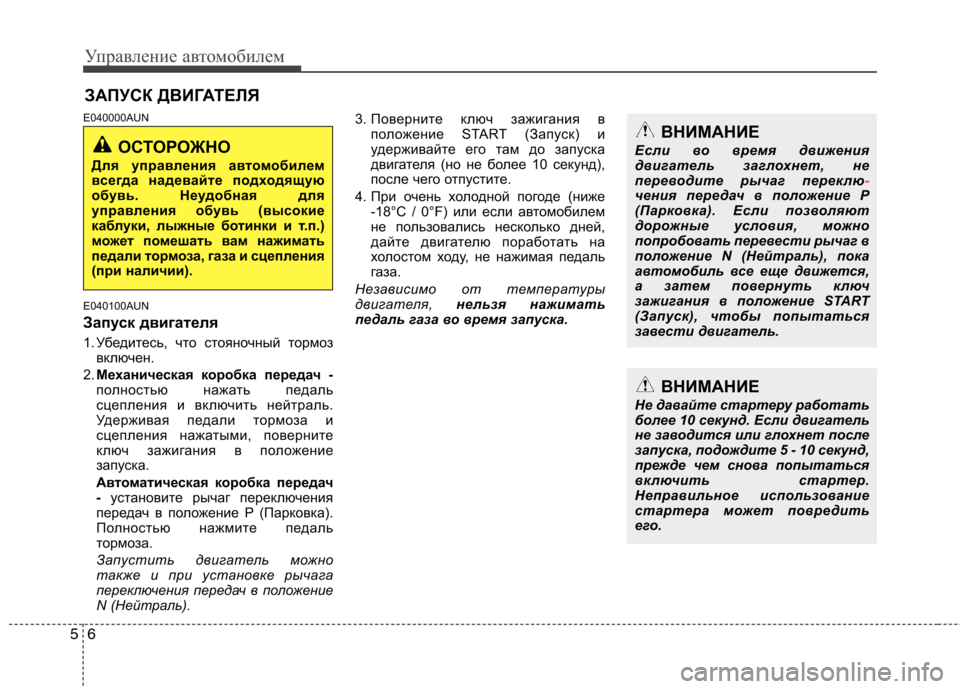

Запуск двигателя
1. Убедитесь, что стояночный тормоз
включен.
2. Механическая коробка передач -
полностью нажать педаль
сцепления и включить нейтраль.
Удерживая педали тормоза и
сцепления нажатыми, поверните
ключ зажигания в положение
запуска.
Автом атическая коробка передач
- установите рычаг переключения
передач в положение P (Парковка).
Полностью нажмите педаль
тормоза.
Запустить двигатель можно
также и при установке рычага
переключения передач в положение
N (Нейтраль). 3. Поверните ключ зажигания в
положение START (Запуск) и
удерживайте его там до запуска
двигателя (но не более 10 секунд),
после чего отпустите.
4. При очень холодной погоде (ниже -18°C / 0°F) или если автомобилем
не пользовались несколько дней,
дайте двигателю поработать на
холостом ходу, не нажимая педаль
газа.
Независимо от температуры
двигателя, нельзя нажимать
педаль газа во время запуска.
ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ
Если во время движения
двигатель заглохнет, не
переводите рычаг переклю
-чения передач в положение P
(Парковка). Если позволяют
дорожные условия, можно
попробовать перевести рычаг в
положение N (Нейтраль), пока
автомобиль все еще движется,
а затем повернуть ключ
зажигания в положение START
(Запуск), чтобы попытаться
завести двигатель.
ВНИМАНИЕ
Не давайте стартеру работать
более 10 секунд. Если двигатель
не заводится или глохнет после
запуска, подождите 5 - 10 секунд,
прежде чем снова попытаться
включить стартер.
Неправильное использование
стартера может повредить
его.
ОСТОРОЖНО
Для управления а втомобилем
всегда надевайте подходящую
обувь. Неудобная для
управления обувь (высокие
каблуки, лыжные ботинки и т.п.)
может по мешать вам нажимать
педали то рмоза, газа и сцепления
(при наличии).

57
Управление автомобилем
E040101AUN

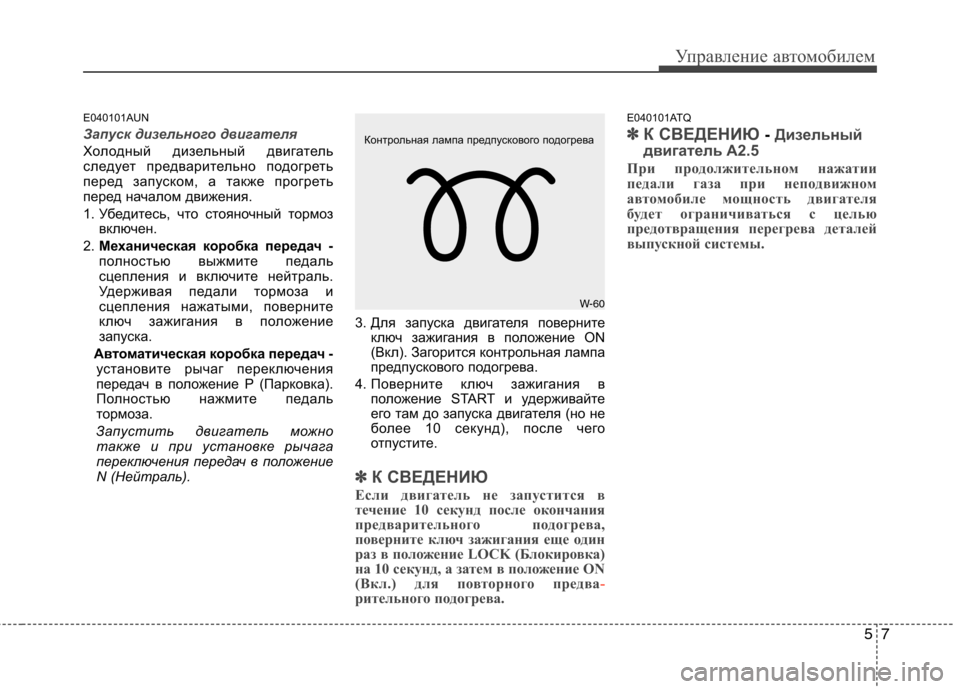

Запуск дизельного двигателя
Холодный дизельный двигатель
следует предварительно подогреть
перед запуском, а также прогреть
перед началом движения.
1. Убедитесь, что стояночный тормозвключен.
2. Механическая коробка передач -
полностью выжмите педаль
сцепления и включите нейтраль.
Удерживая педали тормоза и
сцепления нажатыми, поверните
ключ зажигания в положение
запуска.
Автом атическая коробка передач -
установите рычаг переключения
передач в положение P (Парковка).
Полностью нажмите педаль
тормоза.
Запустить двигатель можно также и при установке рычага
переключения передач в положение
N (Нейтраль). 3. Для запуска двигателя поверните
ключ зажигания в положение ON
(Bкл). Загорится контрольная лампа
предпускового подогрева.
4. Поверните ключ зажигания в положение START и удерживайте
его там до запуска двигателя (но не
более 10 секунд), после чего
отпустите.
✽✽ К СВЕДЕНИЮ
Если двигатель не запустится в
течение 10 секунд после окончания
предварительного подогрева,
поверните ключ зажигания еще один
раз в положение LOCK (Блокировка)
на 10 секунд, а затем в положение ON
(Вкл.) для повторного предва
-рительного подогрева.
E040101ATQ
✽✽
К СВЕДЕНИЮ - Дизельный
двигатель A2.5
При продолжительном нажатии
педали газа при неподвижном
автомобиле мощность двигателя
будет ограничиваться с целью
предотвращения перегрева деталей
выпускной системы.
W-60
Контрольная лампа предпускового подогрева

Управление автомобилем
8
5

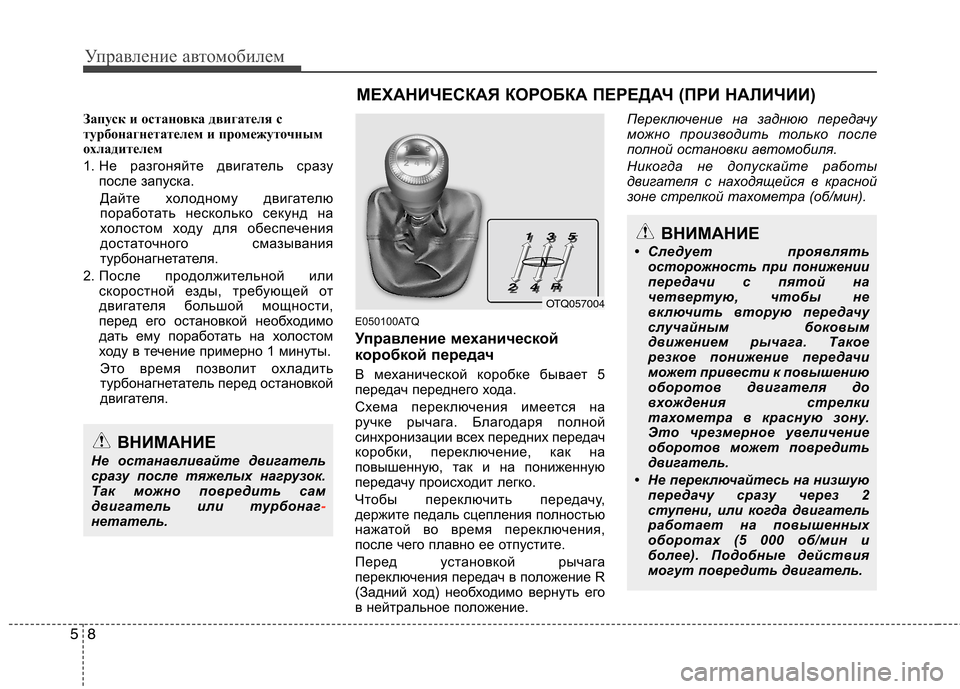

Запуск и остановка двигателя с
турбонагнетателем и промежуточным
охладителем
1. Не разгоняйте двигатель сразу
после запуска.
Дайте холодному двигателю
поработать несколько секунд на
холостом ходу для обеспечения
достаточного смазывания
турбонагнетателя.
2. После продолжительной или скоростной езды, требующей от
двигателя большой мощности,
перед его остановкой необходимо
дать ему поработать на холостом
ходу в течение примерно 1 минуты.
Это время позволит охладить
турбонагнетатель перед остановкой
двигателя. E050100ATQ
Управление механической
коробкой передач
В механической коробке бывает 5
передач переднего хода.
Схема переключения имеется на
ручке рычага. Благодаря полной
синхронизации всех передних передач
коробки, переключение, как на
повышенную, так и на пониженную
передачу происходит легко.
Чтобы переключить передачу,
держите педаль сцепления полностью
нажатой во время переключения,
после чего плавно ее отпустите.
Перед установкой рычага
переключения передач в положение R
(Задний ход) необходимо вернуть его
в нейтральное положение. Переключение на заднюю передачу
можно производить только после
полной остановки автомобиля.
Никогда не допускайте работы
двигателя с находящейся в красной
зоне стрелкой тахометра (об/мин).
ВНИМАНИЕ
• Следует проявлять осторожность при понижении
передачи с пятой на
четвертую, чтобы не
включить вторую передачу
случайным боковым
движением рычага. Такое
резкое понижение передачи
может привести к повышению
оборотов двигателя до
вхождения стрелки
тахометра в красную зону.
Это чрезмерное увеличение
оборотов может повредить
двигатель.
• Не переключайтесь на низшую передачу сразу через 2
ступени, или когда двигатель
работает на повышенных
оборотах (5 000 об/мин и
более). Подобные действия
могут повредить двигатель.
OTQ057004
N
ВНИМАНИЕ
Не останавливайте двигатель
сразу после тяжелых нагрузок.
Так можно повредить сам
двигатель или турбонаг
-нетатель.
МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ (ПРИ НАЛИЧИИ)
