Hyundai H-1 (Grand Starex) 2010 Инструкция по эксплуатации (in Russian)

519
Управление автомобилем
E070100AUN

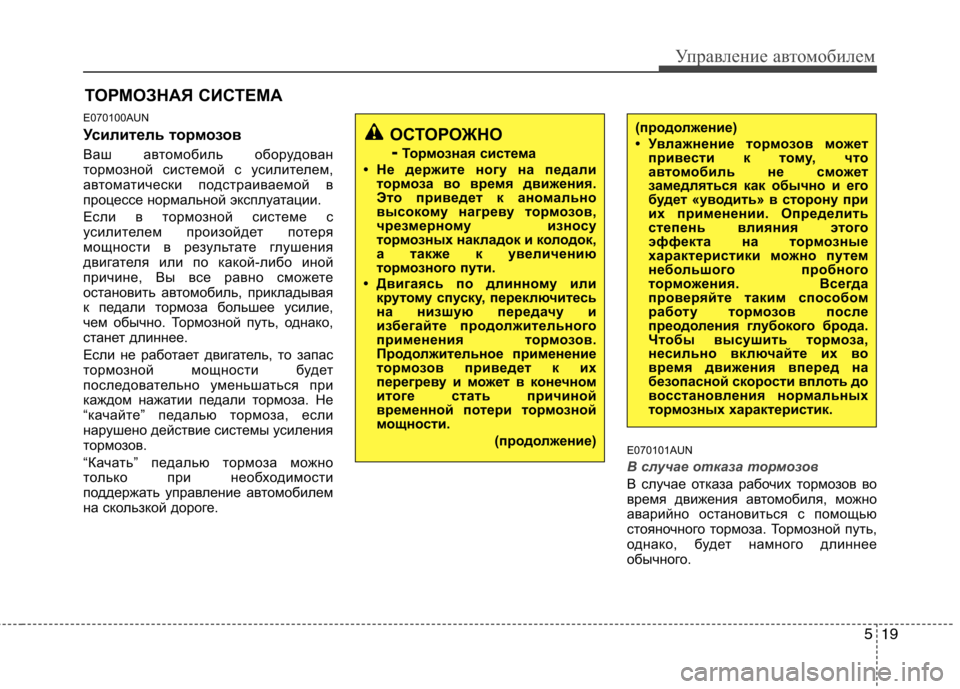

Усилитель тормозов
Ваш автомобиль оборудован
тормозной системой с усилителем,
автоматически подстраиваемой в
процессе нормальной эксплуатации.
Если в тормозной системе с
усилителем произойдет потеря
мощности в результате глушения
двигателя или по какой-либо иной
причине, Вы все равно сможете
остановить автомобиль, прикладывая
к педали тормоза большее усилие,
чем обычно. Тормозной путь, однако,
станет длиннее.
Если не работает двигатель, то запас
тормозной мощности будет
последовательно уменьшаться при
каждом нажатии педали тормоза. Не
“качайте” педалью тормоза, если
нарушено действие системы усиления
тормозов.
“Качать” педалью тормоза можно
только при необходимости
поддержать управление автомобилем
на скользкой дороге.E070101AUN
В случае отказа тормозов
В случае отказа рабочих тормозов во
время движения автомобиля, можно
аварийно остановиться с помощью
стояночного тормоза. Тормозной путь,
однако, будет намного длиннее
обычного.
ТОРМОЗНАЯ СИСТЕМА
ОСТОРОЖНО
- Тормозная система
• Не держите ногу на педали тормоза во время движения.
Это приведет к аномально
высо кому нагреву то рмозов,
чрезмерному износу
тормозных накладок и колодок,
а также к увеличению
тормозного пути.
• Двигаясь по длинному или крутому спуску, переключитесь
на низшую передачу и
избегайте продолжительного
применения то рмозов.
Продолжительное применение
тормозов приведет к их
перегреву и может в конечном
итоге стать причиной
временной потери то рмозной
мощности.
(продолжение) (продолжение)
• Увлажнение то рмозов может
привести к тому, что
автом обиль не с может
замедляться как обычно и его
будет «уводить» в сторону при
их применении. Определить
степень влияния этого
эффекта на то рмозные
характеристики можно путем
небольшого пробного
тормож ения. Всегда
проверяйте таким способом
работу то рмозов после
преодоления глубокого брода.
Чтобы высушить то рмоза,
несильно включайте их во
время движения вперед на
безопасной скорости вплоть до
восстановления нормальных
тормозных характеристик.

Управление автомобилем
20
5
E070102AUN

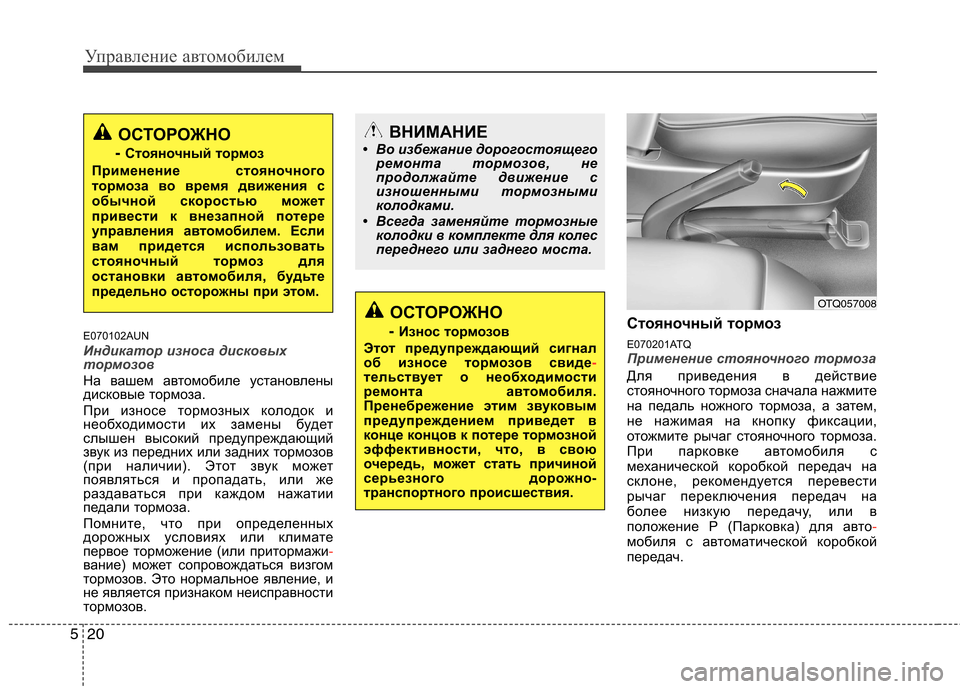

Индикатор износа дисковых
тормозов
На вашем автомобиле установлены
дисковые тормоза.
При износе тормозных колодок и
необходимости их замены будет
слышен высокий предупреждающий
звук из передних или задних тормозов
(при наличии). Этот звук может
появляться и пропадать, или же
раздаваться при каждом нажатии
педали тормоза.
Помните, что при определенных
дорожных условиях или климате
первое торможение (или притормажи
-вание) может сопровождаться визгом
тормозов. Это нормальное явление, и
не является признаком неисправности
тормозов. Стояночный тормоз
E070201ATQ
Применение стояночного тормоза
Для приведения в действие
стояночного тормоза сначала нажмите
на педаль ножного тормоза, а затем,
не нажимая на кнопку фиксации,
отожмите рычаг стояночного тормоза.
При парковке автомобиля с
механической коробкой передач на
склоне, рекомендуется перевести
рычаг переключения передач на
более низкую передачу, или в
положение Р (Парковка) для авто
-мобиля с автоматической коробкой
передач.
ОСТОРОЖНО
- Износ то рмозов
Этот предупреждающий сигнал
об износе то рмозов свиде
-тельствует о необходимости
ремонта а втомобиля.
Пренебрежение этим звуковым
предупреждением приведет в
конце концов к потере то рмозной
эффективности, что, в свою
очередь, может стать причиной
серьезного дорожно-
транспортного происшествия.
ВНИМАНИЕ
• Во избежание дорогостоящего
ремонта тормозов, не
продолжайте движение с
изношенными тормозными
колодками.
• Всегда заменяйте тормозные
колодки в комплекте для колес
переднего или заднего моста.ОСТОРОЖНО
- Стояночный то рмоз
Применение стояночного
тормоза во время движения с
обычной скоростью может
привести к внезапной потере
управления а втомобилем. Если
вам придется использовать
стояночный то рмоз для
остановки а втомобиля, будьте
предельно осторожны при этом.
OTQ057008

521
Управление автомобилем
E070202AFD

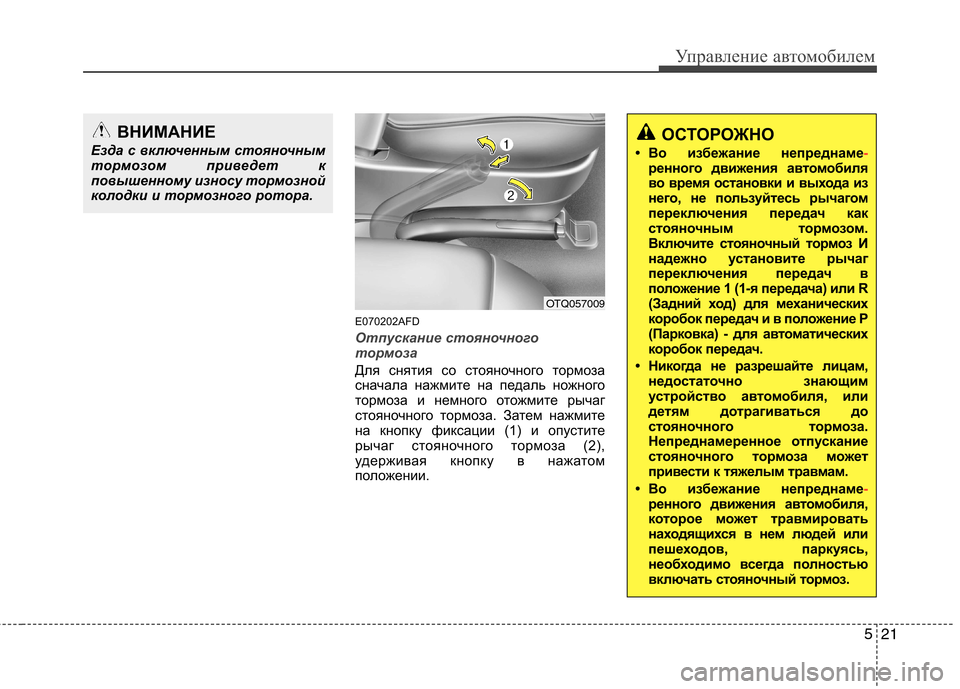

Отпускание стояночного
тормоза
Для снятия со стояночного тормоза
сначала нажмите на педаль ножного
тормоза и немного отожмите рычаг
стояночного тормоза. Затем нажмите
на кнопку фиксации (1) и опустите
рычаг стояночного тормоза (2),
удерживая кнопку в нажатом
положении.
ОСТОРОЖНО
• Во избежание непреднаме
-ренного движения а втомобиля
во время остановки и выхода из
него, не пользуйтесь рычагом
переключения передач как
стояночным то рмозом.
Включите стояночный то рмоз И
надежно установите рычаг
переключения передач в
положение 1 (1-я передача) или R
(Задний ход) для механических
коробок передач и в положение P
(Парковка) - для а втоматических
коробок передач.
• Никогда не разрешайте лицам, недостаточно знающим
устройство а втомобиля, или
детям дотрагиваться до
стояночного то рмоза.
Непреднамеренное отпускание
стояночного то рмоза может
привести к тяжелым травмам.
• Во избежание непреднаме
-ренного движения а втомобиля,
которое может травмировать
находящихся в нем людей или
пешеходов, паркуясь,
необходимо всегда полностью
включать стояночный то рмоз.
ВНИМАНИЕ
Езда с включенным стояночным
тормозом приведет к
повышенному износу тормозной
колодки и тормозного ротора.
OTQ057009

Управление автомобилем
22
5

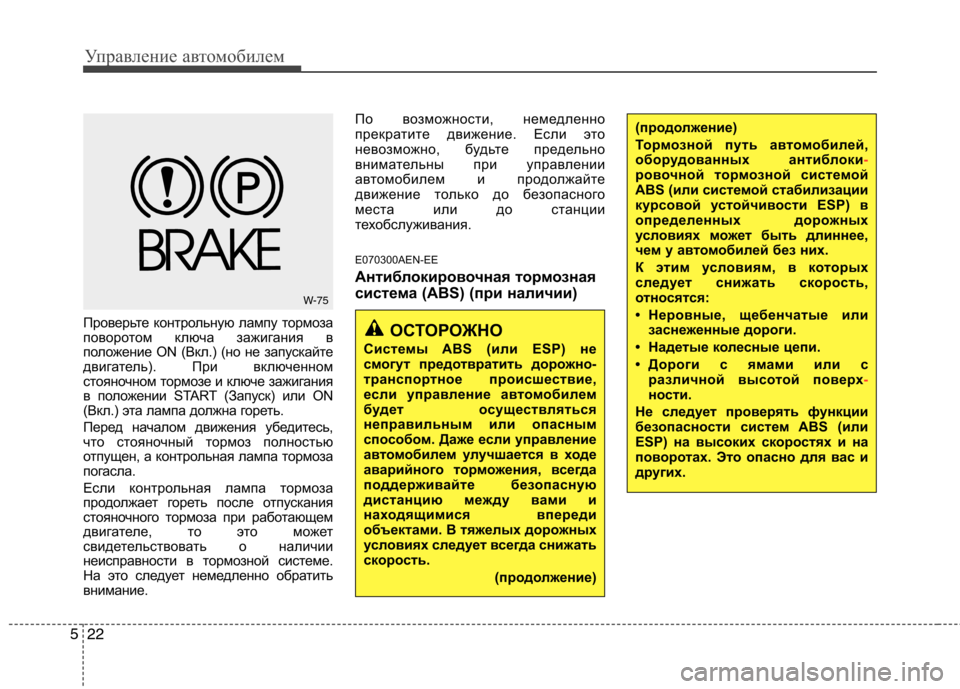

Проверьте контрольную лампу тормоза
поворотом ключа зажигания в
положение ON (Вкл.) (но не запускайте
двигатель). При включенном
стояночном тормозе и ключе зажигания
в положении START (Запуск) или ON
(Вкл.) эта лампа должна гореть.
Перед началом движения убедитесь,
что стояночный тормоз полностью
отпущен, а контрольная лампа тормоза
погасла.
Если контрольная лампа тормоза
продолжает гореть после отпускания
стояночного тормоза при работающем
двигателе, то это может
свидетельствовать о наличии
неисправности в тормозной системе.
На это следует немедленно обратить
внимание. По возможности, немедленно
прекратите движение. Если это
невозможно, будьте предельно
внимательны при управлении
автомобилем и продолжайте
движение только до безопасного
места или до станции
техобслуживания.
E070300AEN-EE
Антиблокировочная тормозная
система (ABS) (при наличии)ОСТОРОЖНО
Системы ABS (или ESP) не
смогут предотвратить дорожно-
транспортное происшествие,
если управление а втомобилем
будет осуществляться
неправильным или опасным
способом. Даже если управление
автом обилем улучшается в ходе
аварийного то рможения, всегда
поддерживайте безопасную
дистанцию между вами и
находящимися впереди
объектами. В тяжелых дорожных
условиях следует всегда снижать
скорость.
(продолжение)
(продолжение)
Тормозной путь автомобилей,
оборудованных антиблоки
-ровочной тормозной системой
ABS (или системой стабилизации
курсовой устойчивости ESP) в
определенных дорожных
условиях может быть длиннее,
чем у автом обилей без них.
К этим условиям, в которых
следует снижать скорость,
относятся:
• Неровные, щебенчатые или заснеженные дороги.
• Надетые колесные цепи.
• Дороги с ямами или с различной высотой поверх
-ности.
Не следует проверять функции
безопасности систем ABS (или
ESP) на высоких скоростях и на
поворотах. Это опасно для вас и
других.
W-75

523
Управление автомобилем

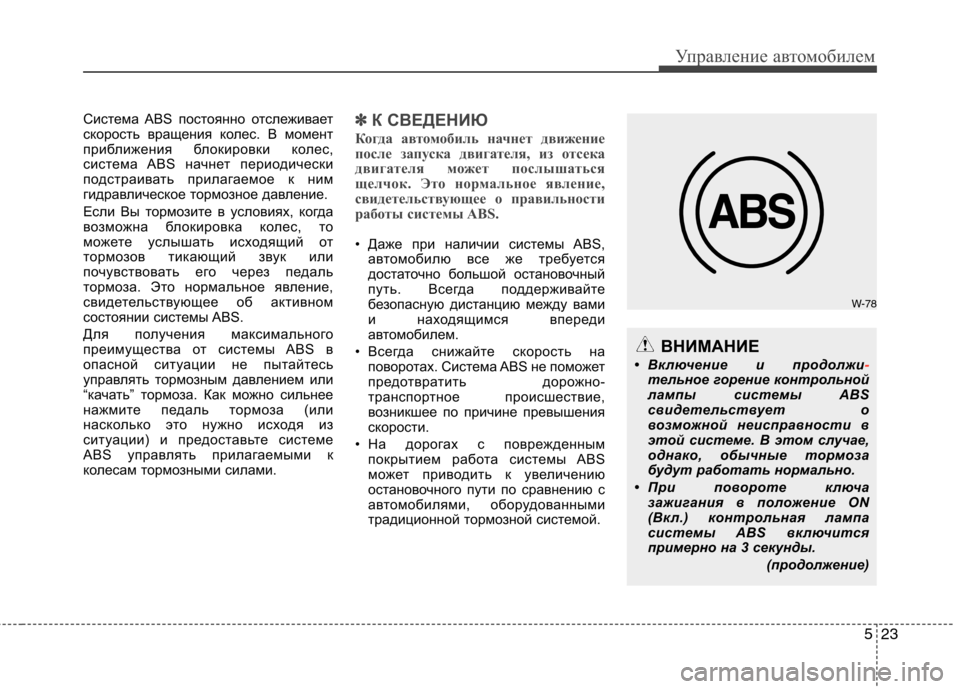

Система ABS постоянно отслеживает
скорость вращения колес. В момент
приближения блокировки колес,
система ABS начнет периодически
подстраивать прилагаемое к ним
гидравлическое тормозное давление.
Если Вы тормозите в условиях, когда
возможна блокировка колес, то
можете услышать исходящий от
тормозов тикающий звук или
почувствовать его через педаль
тормоза. Это нормальное явление,
свидетельствующее об активном
состоянии системы ABS.
Для получения максимального
преимущества от системы ABS в
опасной ситуации не пытайтесь
управлять тормозным давлением или
“качать” тормоза. Как можно сильнее
нажмите педаль тормоза (или
насколько это нужно исходя из
ситуации) и предоставьте системе
ABS управлять прилагаемыми к
колесам тормозными силами.✽✽К СВЕДЕНИЮ
Когда автомобиль начнет движение
после запуска двигателя, из отсека
двигателя может послышаться
щелчок. Это нормальное явление,
свидетельствующее о правильности
работы системы ABS.
• Даже при наличии системы ABS, автомобилю все же требуется
достаточно большой остановочный
путь. Всегда поддерживайте
безопасную дистанцию между вами
и находящимся впереди
автомобилем.
• Всегда снижайте скорость на поворотах. Система ABS не поможет
предотвратить дорожно-
транспортное происшествие,
возникшее по причине превышения
скорости.
• На дорогах с поврежденным покрытием работа системы ABS
может приводить к увеличению
остановочного пути по сравнению с
автомобилями, оборудованными
традиционной тормозной системой.
W-78
ВНИМАНИЕ
• Включение и продолжи
-тельное горение контрольной
лампы системы ABS
свидетельствует о
возможной неисправности в
этой системе. В этом случае,
однако, обычные тормоза
будут работать нормально.
• При повороте ключа зажигания в положение ON
(Вкл.) контрольная лампа
системы ABS включится
примерно на 3 секунды.
(продолжение)

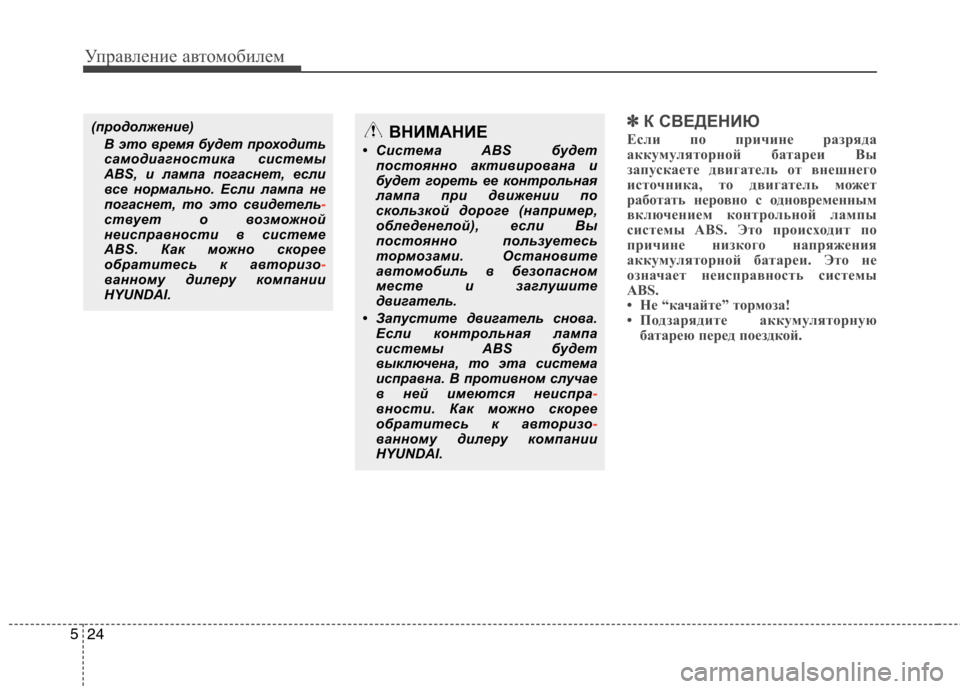

Управление автомобилем
24
5
✽✽
К СВЕДЕНИЮ
Если по причине разряда
аккумуляторной батареи Вы
запускаете двигатель от внешнего
источника, то двигатель может
работать неровно с одновременным
включением контрольной лампы
системы ABS. Это происходит по
причине низкого напряжения
аккумуляторной батареи. Это не
означает неисправность системы
ABS.
• Не “качайте” тормоза!
• Подзарядите аккумуляторную батарею перед поездкой.ВНИМАНИЕ
• Система ABS будет постоянно активирована и
будет гореть ее контрольная
лампа при движении по
скользкой дороге (например,
обледенелой), если Вы
постоянно пользуетесь
тормозами. Остановите
автомобиль в безопасном
месте и заглушите
двигатель.
• Запустите двигатель снова. Если контрольная лампа
системы ABS будет
выключена, то эта система
исправна. В противном случае
в ней имеются неиспра
-вности. Как можно скорее
обратитесь к авторизо-ванному дилеру компании
HYUNDAI.
(продолжение)
В это время будет проходить
самодиагностика системы
ABS, и лампа погаснет, если
все нормально. Если лампа не
погаснет, то это свидетель
-ствует о возможной
неисправности в системе
ABS. Как можно скорее
обратитесь к авторизо
-ванному дилеру компании
HYUNDAI.

525
Управление автомобилем
E070500AUN-EE

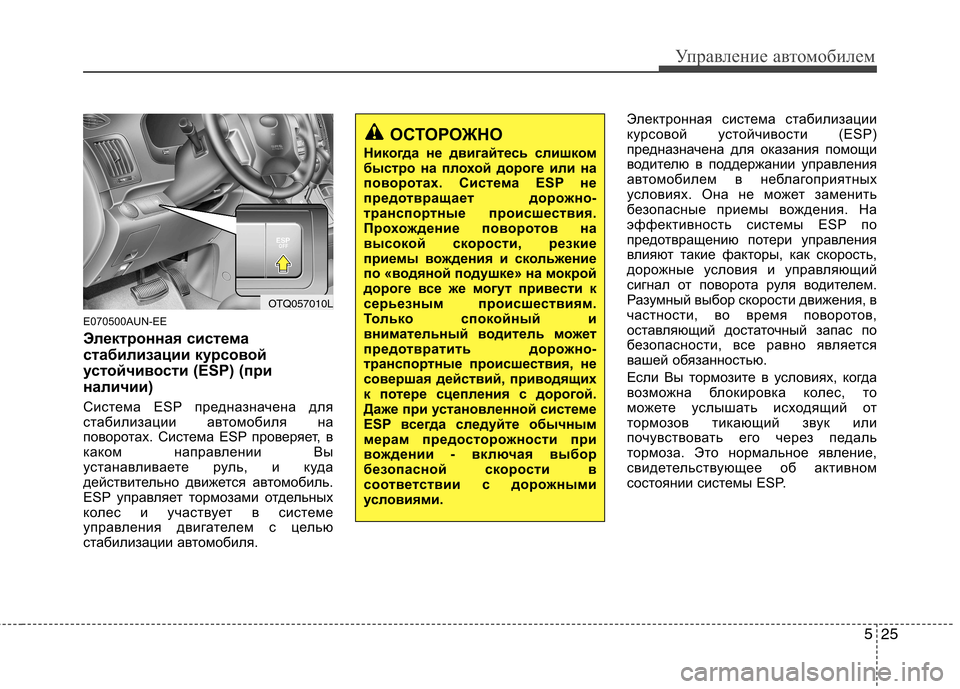

Электронная система
стабилизации курсовой
устойчивости (ESP) (при
наличии)
Система ESP предназначена для
стабилизации автомобиля на
поворотах. Система ESP проверяет, в
каком направлении Вы
устанавливаете руль, и куда
действительно движется автомобиль.
ESP управляет тормозами отдельных
колес и участвует в системе
управления двигателем с целью
стабилизации автомобиля.Электронная система стабилизации
курсовой устойчивости (ESP)
предназначена для оказания помощи
водителю в поддержании управления
автомобилем в неблагоприятных
условиях. Она не может заменить
безопасные приемы вождения. На
эффективность системы ESP по
предотвращению потери управления
влияют такие факторы, как скорость,
дорожные условия и управляющий
сигнал от поворота руля водителем.
Разумный выбор скорости движения, в
частности, во время поворотов,
оставляющий достаточный запас по
безопасности, все равно является
вашей обязанностью.
Если Вы тормозите в условиях, когда
возможна блокировка колес, то
можете услышать исходящий от
тормозов тикающий звук или
почувствовать его через педаль
тормоза. Это нормальное явление,
свидетельствующее об активном
состоянии системы ESP.
ОСТОРОЖНО
Никогда не двигайтесь слишком
быстро на плохой дороге или на
поворотах. Система ESP не
предотвращает дорожно-
транспортные происшествия.
Прохождение поворотов на
высокой скорости, резкие
приемы вождения и скольжение
по «водяной подушке» на мокрой
дороге все же могут привести к
серьезным происшествиям.
Только спокойный и
внимательный водитель может
предотвратить дорожно-
транспортные происшествия, не
совершая действий, приводящих
к потере сцепления с дорогой.
Даже при установленной системе
ESP всегда следуйте обычным
мерам предосторожности при
вождении - включая выбор
безопасной скорости в
соответствии с дорожными
условиями.
OTQ057010L

Управление автомобилем
26
5
✽✽

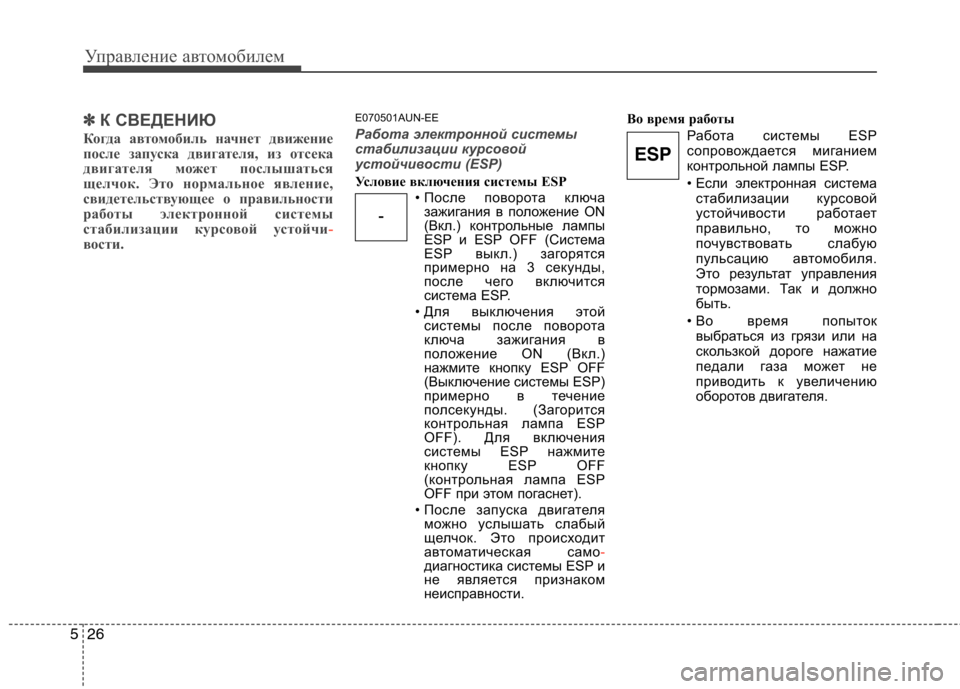

К СВЕДЕНИЮ
Когда автомобиль начнет движение
после запуска двигателя, из отсека
двигателя может послышаться
щелчок. Это нормальное явление,
свидетельствующее о правильности
работы электронной системы
стабилизации курсовой устойчи
-вости.
E070501AUN-EE
Работа электронной системы
стабилизации курсовой
устойчивости (ESP)
Условие включения системы ESP • После поворота ключазажигания в положение ON
(Вкл.) контрольные лампы
ESP и ESP OFF (Система
ESP выкл.) загорятся
примерно на 3 секунды,
после чего включится
система ESP.
• Для выключения этой системы после поворота
ключа зажигания в
положение ON (Вкл.)
нажмите кнопку ESP OFF
(Выключение системы ESP)
примерно в течение
полсекунды. (Загорится
контрольная лампа ESP
OFF). Для включения
системы ESP нажмите
кнопку ESP OFF
(контрольная лампа ESP
OFF при этом погаснет).
• После запуска двигателя можно услышать слабый
щелчок. Это происходит
автоматическая само
-диагностика системы ESP и
не является признаком
неисправности. Во время работы
Работа системы ESP
сопровождается миганием
контрольной лампы ESP.
• Если электронная системастабилизации курсовой
устойчивости работает
правильно, то можно
почувствовать слабую
пульсацию автомобиля.
Это результат управления
тормозами. Так и должно
быть.
• Во время попыток
выбраться из грязи или на
скользкой дороге нажатие
педали газа может не
приводить к увеличению
оборотов двигателя.
-
ESP

527
Управление автомобилем

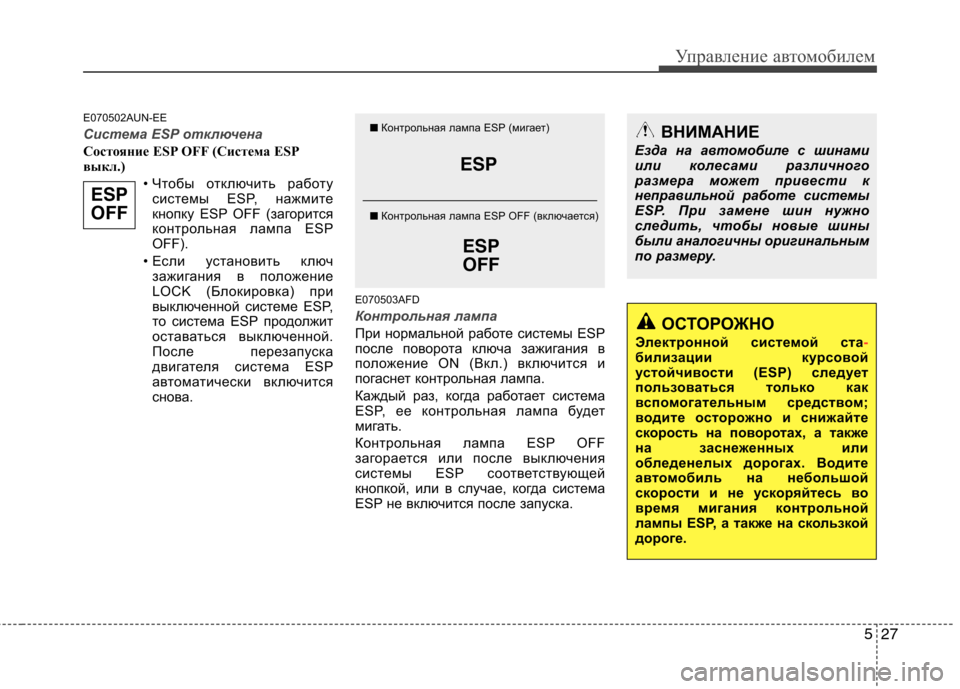

E070502AUN-EE
Система ESP отключена
Состояние ESP OFF (Система ESP
выкл.)• Чтобы отключить работусистемы ESP, нажмите
кнопку ESP OFF (загорится
контрольная лампа ESP
OFF).
• Если установить ключ зажигания в положение
LOCK (Блокировка) при
выключенной системе ESP,
то система ESP продолжит
оставаться выключенной.
После перезапуска
двигателя система ESP
автоматически включится
снова. E070503AFD
Контрольная лампа
При нормальной работе системы ESP
после поворота ключа зажигания в
положение ON (Вкл.) включится и
погаснет контрольная лампа.
Каждый раз, когда работает система
ESP, ее контрольная лампа будет
мигать.
Контрольная лампа ESP OFF
загорается или после выключения
системы ESP соответствующей
кнопкой, или в случае, когда система
ESP не включится после запуска.
ESP
ESPOFF
■
Контрольная лампа ESP (мигает)
■ Контрольная лампа ESP OFF (включается)
ВНИМАНИЕ
Езда на автомобиле с шинами
или колесами различного
размера может привести к
неправильной работе системы
ESP. При замене шин нужно
следить, чтобы новые шины
были аналогичны оригинальным
по размеру.
ОСТОРОЖНО
Электронной системой ста
-билизации курсовой
устойчивости (ESP) следует
пользоваться только как
вспомогательным средством;
водите осторожно и снижайте
скорость на поворотах, а также
на заснеженных или
обледенелых дорогах. Водите
автом обиль на небольшой
скорости и не ускоряйтесь во
время мигания контрольной
лампы ESP, а также на скользкой
дороге.
ESP
OFF

Управление автомобилем
28
5
✽✽

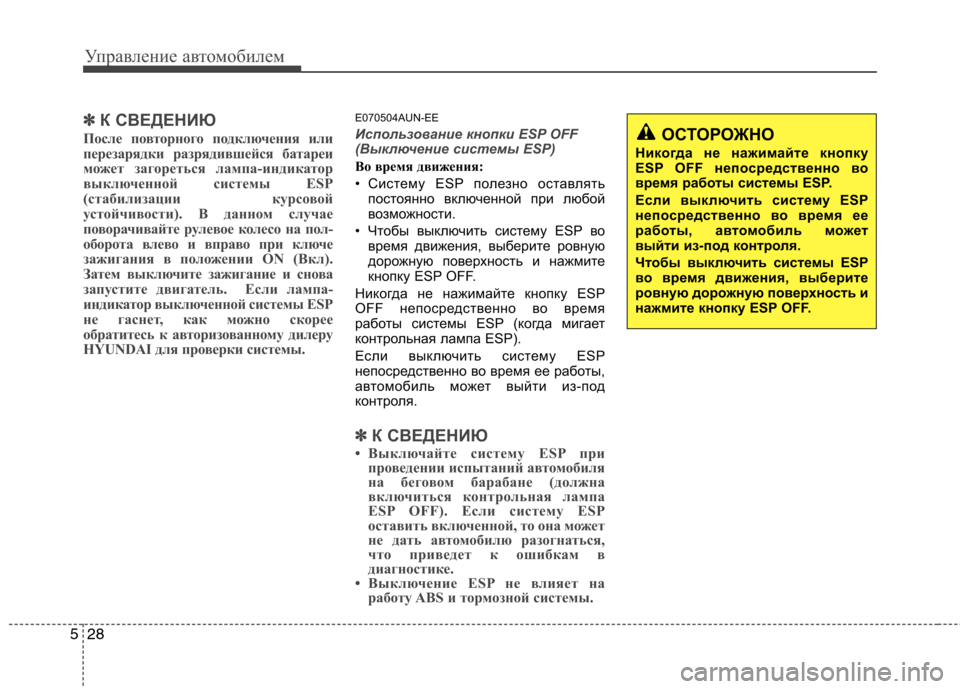

К СВЕДЕНИЮ
После повторного подключения или
перезарядки разрядившейся батареи
может загореться лампа-индикатор
выключенной системы ESP
(стабилизации курсовой
устойчивости). В данном случае
поворачивайте рулевое колесо на пол-
оборота влево и вправо при ключе
зажигания в положении ON (Вкл).
Затем выключите зажигание и снова
запустите двигатель. Если лампа-
индикатор выключенной системы ESP
не гаснет, как можно скорее
обратитесь к авторизованному дилеру
HYUNDAI для проверки системы.E070504AUN-EE
Использование кнопки ESP OFF
(Выключение системы ESP)
Во время движения:
• Систему ESP полезно оставлять постоянно включенной при любой
возможности.
• Чтобы выключить систему ESP во время движения, выберите ровную
дорожную поверхность и нажмите
кнопку ESP OFF.
Никогда не нажимайте кнопку ESP
OFF непосредственно во время
работы системы ESP (когда мигает
контрольная лампа ESP).
Если выключить систему ESP
непосредственно во время ее работы,
автомобиль может выйти из-под
контроля.
✽✽ К СВЕДЕНИЮ
• Выключайте систему ESP при проведении испытаний автомобиля
на беговом барабане (должна
включиться контрольная лампа
ESP OFF). Если систему ESP
оставить включенной, то она может
не дать автомобилю разогнаться,
что приведет к ошибкам в
диагностике.
• Выключение ESP не влияет на работу ABS и тормозной системы.
ОСТОРОЖНО
Никогда не нажимайте кнопку
ESP OFF непосредственно во
время работы системы ESP.
Если выключить систему ESP
непосредственно во время ее
работы, а втомобиль может
выйти из-под контроля.
Чтобы выключить системы ESP
во время движения, выберите
ровную дорожную поверхность и
нажмите кнопку ESP OFF.
