Hyundai H-1 (Grand Starex) 2016 Manual del propietario (in Spanish)

445
Características del vehículo
Indicador de combustible
El indicador de nivel de combustible
muestra la cantidad aproximada que
queda en el depósito. La capacidad del
depósito de combustible se indica en el
apartado 9. El indicador de nivel de
combustible se complementa con una
luz de aviso de nivel bajo de
combustible, que se iluminará cuando el
depósito esté casi vacío.En pendientes o curvas, la aguja del
indicador de combustible puede oscilar,
o la luz de advertencia de combustible
bajo puede encenderse antes de lo
habitual debido al movimiento del
combustible en el depósito.
ADVERTENCIA - Indicador
de combustible
Quedarse sin combustible puede
suponer un peligro para los
ocupantes del vehículo.
Cuando se encienda la luz de
reserva o cuando el indicador de
combustible se acerque al mínimo
“E” o “0”, debe parar y repostar lo
antes posible.
PRECAUCIÓN
Evite conducir con un nivel de
combustible excesivamente bajo.
En caso de agotar el combustible,
el motor podría fallar y el
convertidor catalítico estaría
sometido a una carga excesiva.
OTQ045404
OTQ045406
OTQ045405
OTQ045407
Excepto Europa Para Europa

Características del vehículo
46 4

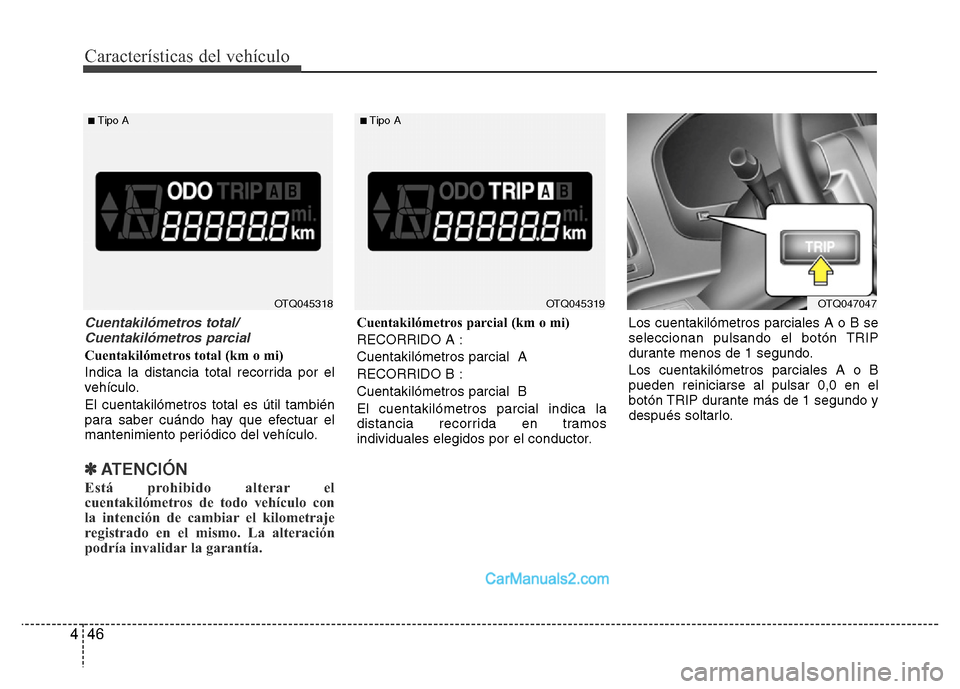

Cuentakilómetros total/
Cuentakilómetros parcial
Cuentakilómetros total (km o mi)
Indica la distancia total recorrida por el
vehículo.
El cuentakilómetros total es útil también
para saber cuándo hay que efectuar el
mantenimiento periódico del vehículo.
✽ATENCIÓN
Está prohibido alterar el
cuentakilómetros de todo vehículo con
la intención de cambiar el kilometraje
registrado en el mismo. La alteración
podría invalidar la garantía.
Cuentakilómetros parcial (km o mi)
RECORRIDO A :
Cuentakilómetros parcial A
RECORRIDO B :
Cuentakilómetros parcial B
El cuentakilómetros parcial indica la
distancia recorrida en tramos
individuales elegidos por el conductor.Los cuentakilómetros parciales A o B se
seleccionan pulsando el botón TRIP
durante menos de 1 segundo.
Los cuentakilómetros parciales A o B
pueden reiniciarse al pulsar 0,0 en el
botón TRIP durante más de 1 segundo y
después soltarlo.
OTQ047047OTQ045318OTQ045319
■Tipo A■Tipo A

447
Características del vehículo

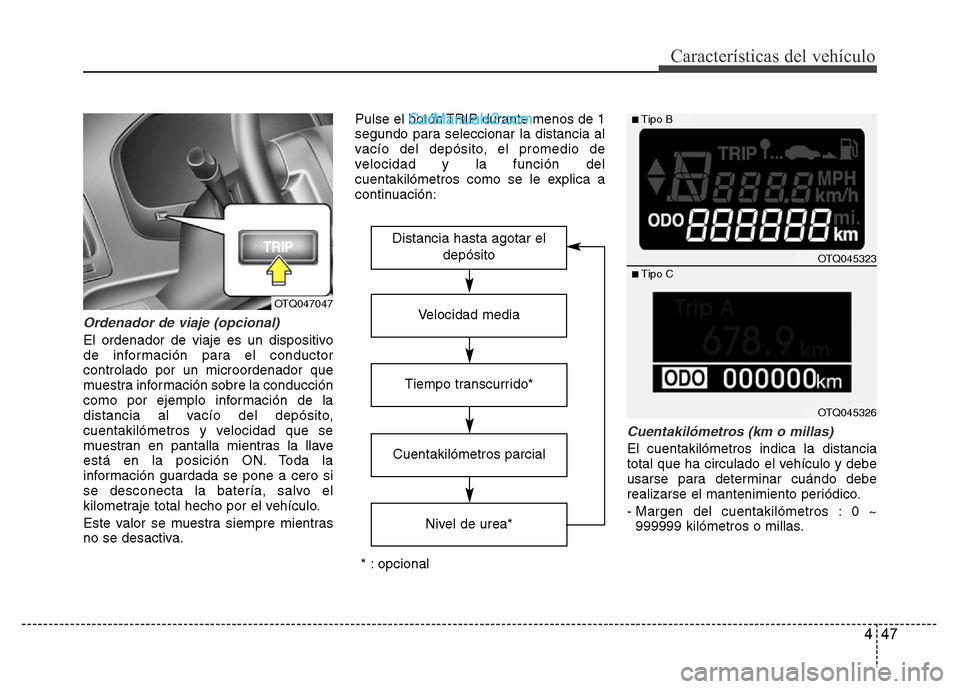

Ordenador de viaje (opcional)
El ordenador de viaje es un dispositivo
de información para el conductor
controlado por un microordenador que
muestra información sobre la conducción
como por ejemplo información de la
distancia al vacío del depósito,
cuentakilómetros y velocidad que se
muestran en pantalla mientras la llave
está en la posición ON. Toda la
información guardada se pone a cero si
se desconecta la batería, salvo el
kilometraje total hecho por el vehículo.
Este valor se muestra siempre mientras
no se desactiva.Pulse el botón TRIP durante menos de 1
segundo para seleccionar la distancia al
vacío del depósito, el promedio de
velocidad y la función del
cuentakilómetros como se le explica a
continuación:
Cuentakilómetros (km o millas)
El cuentakilómetros indica la distancia
total que ha circulado el vehículo y debe
usarse para determinar cuándo debe
realizarse el mantenimiento periódico.
- Margen del cuentakilómetros : 0 ~
999999 kilómetros o millas.
OTQ047047Velocidad media
Cuentakilómetros parcial
Distancia hasta agotar el
depósito
Nivel de urea*
Tiempo transcurrido*
OTQ045323
OTQ045326
■Tipo B
■Tipo C
* : opcional

Características del vehículo
48 4
Distancia hasta agotar el depósito
(km o millas)
Este modo indica la distancia estimada
hasta el agotamiento del depósito en
función del combustible que quede y del
consumo del motor. Cuando la distancia
que queda sea inferior a 1 km (1 millas),
el ordenador mostrará la indicación "----"
parpadeante.
El intervalo de funcionamiento del
contador va desde 1 hasta 9999 km
(1 a 9999 millas).
✽ATENCIÓN
• Si el vehículo no está nivelado o se ha
desconectado la batería, puede que la
función “Distancia hasta agotar el
depósito” no funcione correctamente.
Si se han repostado menos de 6 litros
(1,6 galones), puede que el ordenador
de viaje no registre el combustible
añadido.
• El consumo de combustible y la
distancia hasta el agotamiento del
depósito pueden variar
sustancialmente en función de las
condiciones del tráfico, los hábitos de
conducción y el estado del vehículo.
• El valor de la distancia hasta agotar el
depósito es una estimación. Este valor
puede diferir de la autonomía real.
Velocidad media (km/h o mph)
Este modo calcula la velocidad media
del vehículo desde la última puesta a
cero.
El dispositivo funciona y calcula la
velocidad mientras el motor está
encendido, aunque el vehículo no esté
en movimiento.
OTQ045320
OTQ045304
■Tipo B
■Tipo COTQ045321
OTQ045324
■Tipo B
■Tipo C

449
Características del vehículo

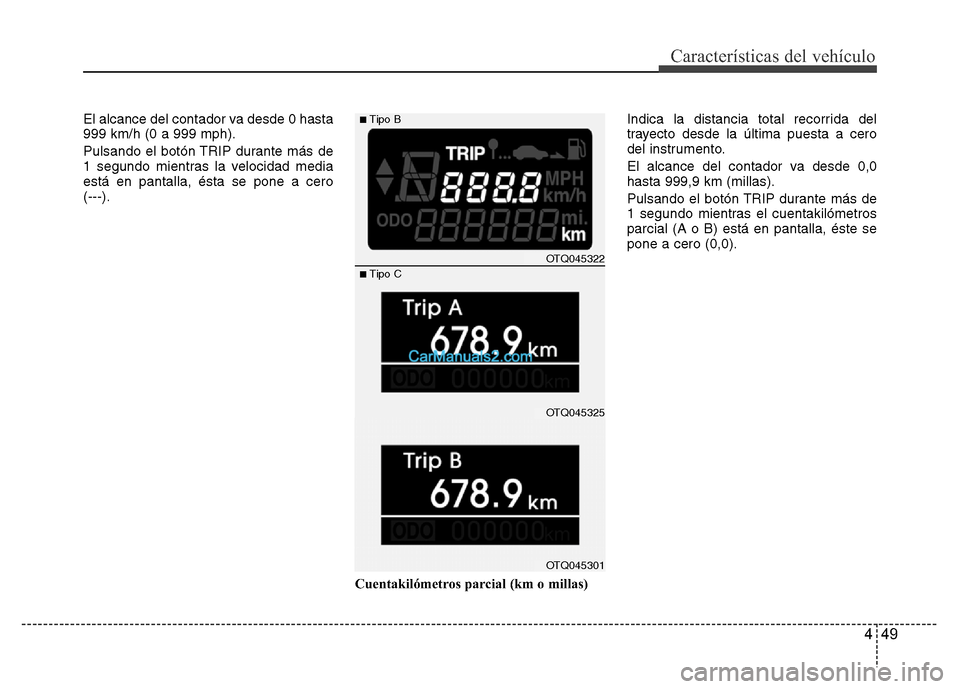

El alcance del contador va desde 0 hasta
999 km/h (0 a 999 mph).
Pulsando el botón TRIP durante más de
1 segundo mientras la velocidad media
está en pantalla, ésta se pone a cero
(---).
Cuentakilómetros parcial (km o millas)Indica la distancia total recorrida del
trayecto desde la última puesta a cero
del instrumento.
El alcance del contador va desde 0,0
hasta 999,9 km (millas).
Pulsando el botón TRIP durante más de
1 segundo mientras el cuentakilómetros
parcial (A o B) está en pantalla, éste se
pone a cero (0,0).
OTQ045322
■Tipo B
■Tipo C
OTQ045301
OTQ045325

Características del vehículo
50 4

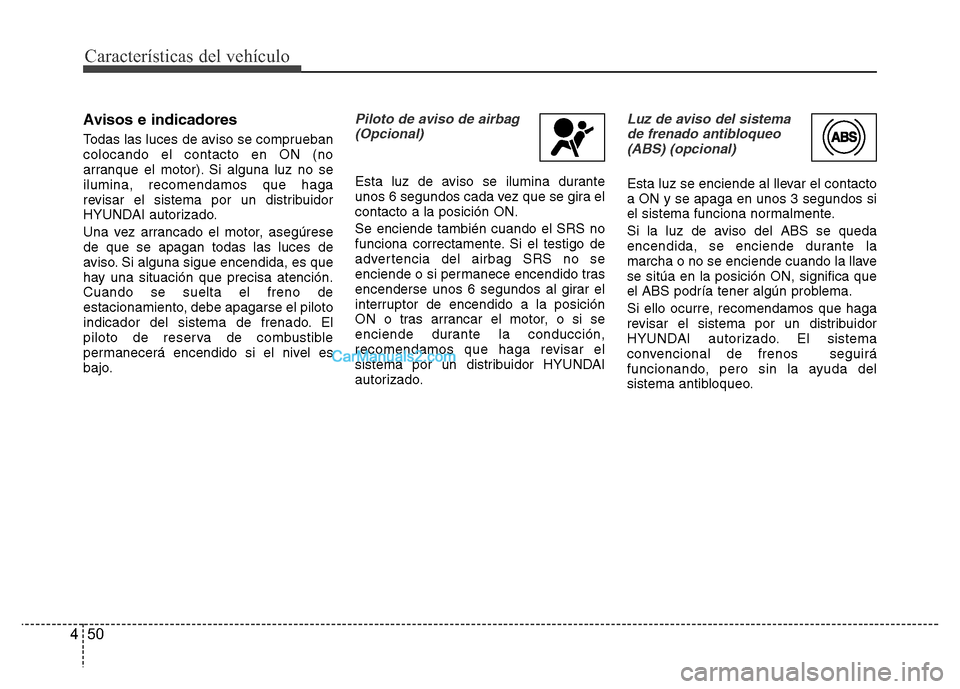

Avisos e indicadores
Todas las luces de aviso se comprueban
colocando el contacto en ON (no
arranque el motor). Si alguna luz no se
ilumina, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.
Una vez arrancado el motor, asegúrese
de que se apagan todas las luces de
aviso. Si alguna sigue encendida, es que
hay una situación que precisa atención.
Cuando se suelta el freno de
estacionamiento, debe apagarse el piloto
indicador del sistema de frenado. El
piloto de reserva de combustible
permanecerá encendido si el nivel es
bajo.
Piloto de aviso de airbag
(Opcional)
Esta luz de aviso se ilumina durante
unos 6 segundos cada vez que se gira el
contacto a la posición ON.
Se enciende también cuando el SRS no
funciona correctamente. Si el testigo de
advertencia del airbag SRS no se
enciende o si permanece encendido tras
encenderse unos 6 segundos al girar el
interruptor de encendido a la posición
ON o tras arrancar el motor, o si se
enciende durante la conducción,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
Luz de aviso del sistema
de frenado antibloqueo
(ABS) (opcional)
Esta luz se enciende al llevar el contacto
a ON y se apaga en unos 3 segundos si
el sistema funciona normalmente.
Si la luz de aviso del ABS se queda
encendida, se enciende durante la
marcha o no se enciende cuando la llave
se sitúa en la posición ON, significa que
el ABS podría tener algún problema.
Si ello ocurre, recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado. El sistema
convencional de frenos seguirá
funcionando, pero sin la ayuda del
sistema antibloqueo.

451
Características del vehículo

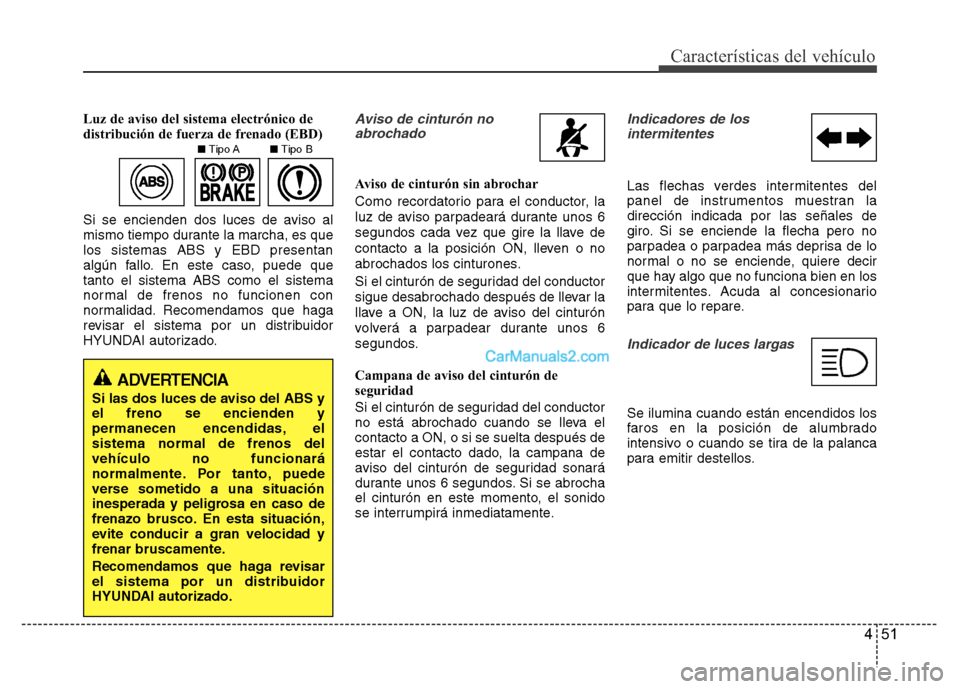

Luz de aviso del sistema electrónico de
distribución de fuerza de frenado (EBD)
Si se encienden dos luces de aviso al
mismo tiempo durante la marcha, es que
los sistemas ABS y EBD presentan
algún fallo. En este caso, puede que
tanto el sistema ABS como el sistema
normal de frenos no funcionen con
normalidad. Recomendamos que haga
revisar el sistema por un distribuidor
HYUNDAI autorizado.Aviso de cinturón no
abrochado
Aviso de cinturón sin abrochar
Como recordatorio para el conductor, la
luz de aviso parpadeará durante unos 6
segundos cada vez que gire la llave de
contacto a la posición ON, lleven o no
abrochados los cinturones.
Si el cinturón de seguridad del conductor
sigue desabrochado después de llevar la
llave a ON, la luz de aviso del cinturón
volverá a parpadear durante unos 6
segundos.
Campana de aviso del cinturón de
seguridad
Si el cinturón de seguridad del conductor
no está abrochado cuando se lleva el
contacto a ON, o si se suelta después de
estar el contacto dado, la campana de
aviso del cinturón de seguridad sonará
durante unos 6 segundos. Si se abrocha
el cinturón en este momento, el sonido
se interrumpirá inmediatamente.
Indicadores de los
intermitentes
Las flechas verdes intermitentes del
panel de instrumentos muestran la
dirección indicada por las señales de
giro. Si se enciende la flecha pero no
parpadea o parpadea más deprisa de lo
normal o no se enciende, quiere decir
que hay algo que no funciona bien en los
intermitentes. Acuda al concesionario
para que lo repare.
Indicador de luces largas
Se ilumina cuando están encendidos los
faros en la posición de alumbrado
intensivo o cuando se tira de la palanca
para emitir destellos.
ADVERTENCIA
Si las dos luces de aviso del ABS y
el freno se encienden y
permanecen encendidas, el
sistema normal de frenos del
vehículo no funcionará
normalmente. Por tanto, puede
verse sometido a una situación
inesperada y peligrosa en caso de
frenazo brusco. En esta situación,
evite conducir a gran velocidad y
frenar bruscamente.
Recomendamos que haga revisar
el sistema por un distribuidor
HYUNDAI autorizado.
■TipoA■TipoB

Características del vehículo
52 4

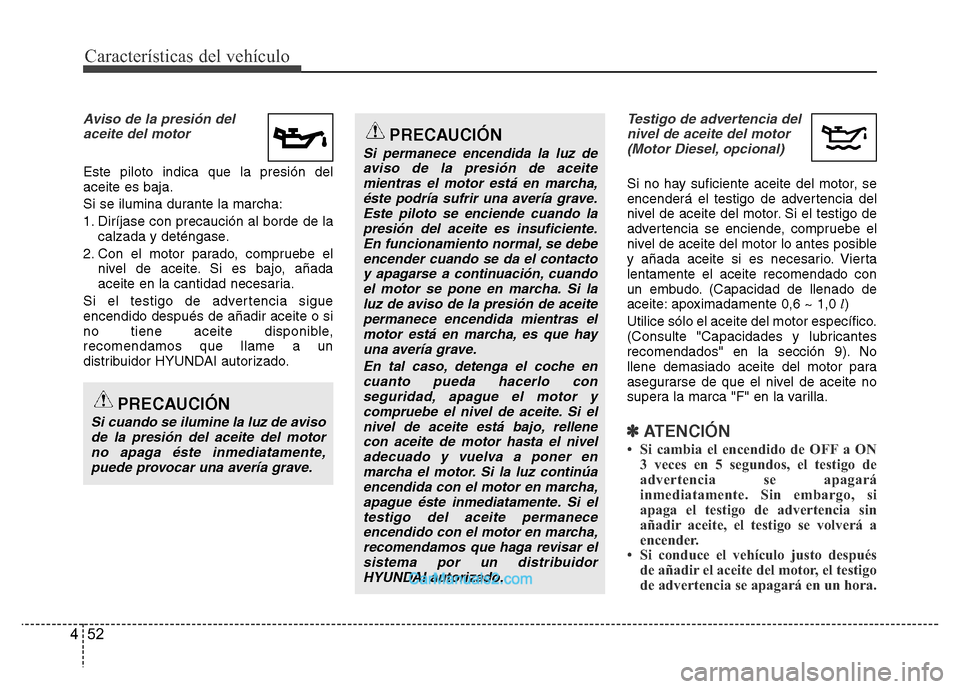

Aviso de la presión del
aceite del motor
Este piloto indica que la presión del
aceite es baja.
Si se ilumina durante la marcha:
1. Diríjase con precaución al borde de la
calzada y deténgase.
2. Con el motor parado, compruebe el
nivel de aceite. Si es bajo, añada
aceite en la cantidad necesaria.
Si el testigo de advertencia sigue
encendido después de añadir aceite o si
no tiene aceite disponible,
recomendamos que llame a un
distribuidor HYUNDAI autorizado.
Testigo de advertencia del
nivel de aceite del motor
(Motor Diesel, opcional)
Si no hay suficiente aceite del motor, se
encenderá el testigo de advertencia del
nivel de aceite del motor. Si el testigo de
advertencia se enciende, compruebe el
nivel de aceite del motor lo antes posible
y añada aceite si es necesario. Vierta
lentamente el aceite recomendado con
un embudo. (Capacidad de llenado de
aceite: apoximadamente 0,6 ~ 1,0 l)
Utilice sólo el aceite del motor específico.
(Consulte "Capacidades y lubricantes
recomendados" en la sección 9). No
llene demasiado aceite del motor para
asegurarse de que el nivel de aceite no
supera la marca "F" en la varilla.
✽ATENCIÓN
• Si cambia el encendido de OFF a ON
3 veces en 5 segundos, el testigo de
advertencia se apagará
inmediatamente. Sin embargo, si
apaga el testigo de advertencia sin
añadir aceite, el testigo se volverá a
encender.
• Si conduce el vehículo justo después
de añadir el aceite del motor, el testigo
de advertencia se apagará en un hora.
PRECAUCIÓN
Si permanece encendida la luz de
aviso de la presión de aceite
mientras el motor está en marcha,
éste podría sufrir una avería grave.
Este piloto se enciende cuando la
presión del aceite es insuficiente.
En funcionamiento normal, se debe
encender cuando se da el contacto
y apagarse a continuación, cuando
el motor se pone en marcha. Si la
luz de aviso de la presión de aceite
permanece encendida mientras el
motor está en marcha, es que hay
una avería grave.
En tal caso, detenga el coche en
cuanto pueda hacerlo con
seguridad, apague el motor y
compruebe el nivel de aceite. Si el
nivel de aceite está bajo, rellene
con aceite de motor hasta el nivel
adecuado y vuelva a poner en
marcha el motor. Si la luz continúa
encendida con el motor en marcha,
apague éste inmediatamente. Si el
testigo del aceite permanece
encendido con el motor en marcha,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
PRECAUCIÓN
Si cuando se ilumine la luz de aviso
de la presión del aceite del motor
no apaga éste inmediatamente,
puede provocar una avería grave.

453
Características del vehículo

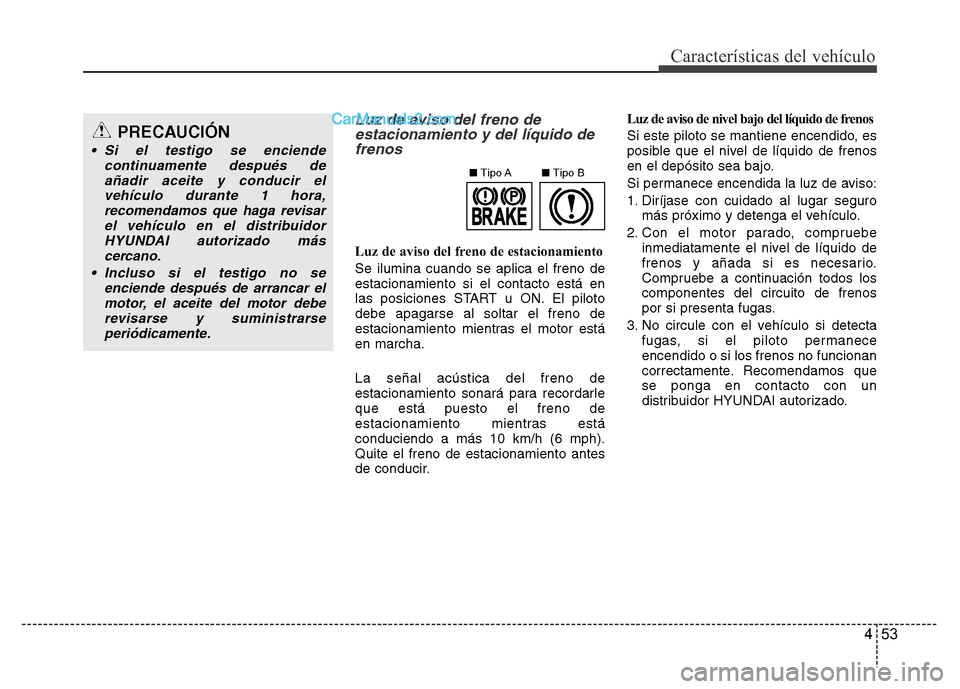

Luz de aviso del freno de
estacionamiento y del líquido de
frenos
Luz de aviso del freno de estacionamiento
Se ilumina cuando se aplica el freno de
estacionamiento si el contacto está en
las posiciones START u ON. El piloto
debe apagarse al soltar el freno de
estacionamiento mientras el motor está
en marcha.
La señal acústica del freno de
estacionamiento sonará para recordarle
que está puesto el freno de
estacionamiento mientras está
conduciendo a más 10 km/h (6 mph).
Quite el freno de estacionamiento antes
de conducir.Luz de aviso de nivel bajo del líquido de frenos
Si este piloto se mantiene encendido, es
posible que el nivel de líquido de frenos
en el depósito sea bajo.
Si permanece encendida la luz de aviso:
1. Diríjase con cuidado al lugar seguro
más próximo y detenga el vehículo.
2. Con el motor parado, compruebe
inmediatamente el nivel de líquido de
frenos y añada si es necesario.
Compruebe a continuación todos los
componentes del circuito de frenos
por si presenta fugas.
3. No circule con el vehículo si detecta
fugas, si el piloto permanece
encendido o si los frenos no funcionan
correctamente. Recomendamos que
se ponga en contacto con un
distribuidor HYUNDAI autorizado.
PRECAUCIÓN
• Si el testigo se enciende
continuamente después de
añadir aceite y conducir el
vehículo durante 1 hora,
recomendamos que haga revisar
el vehículo en el distribuidor
HYUNDAI autorizado más
cercano.
• Incluso si el testigo no se
enciende después de arrancar el
motor, el aceite del motor debe
revisarse y suministrarse
periódicamente.
■TipoA■TipoB

Características del vehículo
54 4

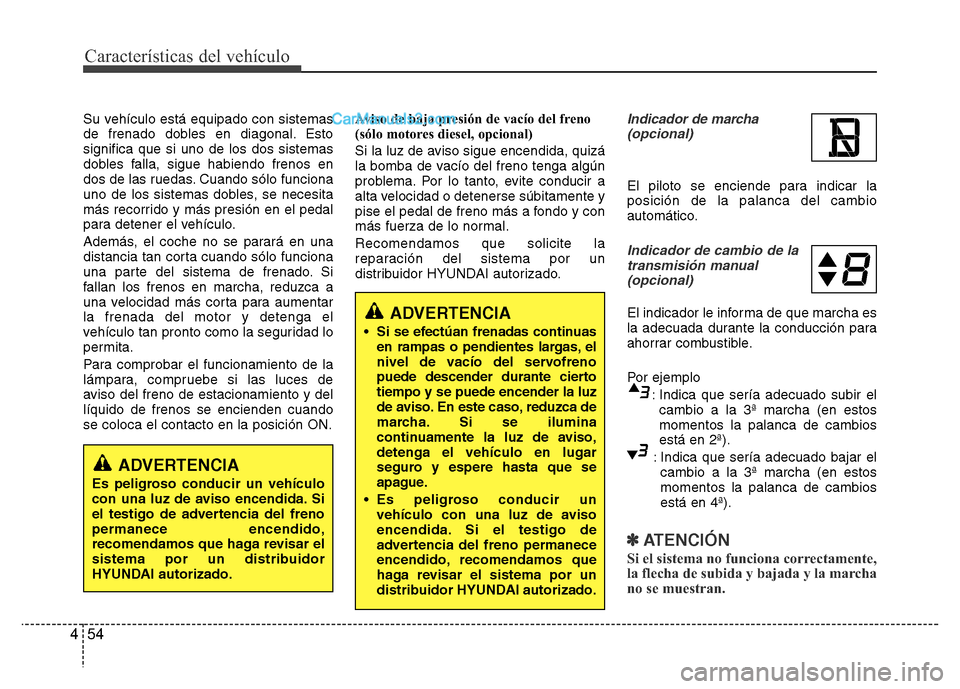

Su vehículo está equipado con sistemas
de frenado dobles en diagonal. Esto
significa que si uno de los dos sistemas
dobles falla, sigue habiendo frenos en
dos de las ruedas. Cuando sólo funciona
uno de los sistemas dobles, se necesita
más recorrido y más presión en el pedal
para detener el vehículo.
Además, el coche no se parará en una
distancia tan corta cuando sólo funciona
una parte del sistema de frenado. Si
fallan los frenos en marcha, reduzca a
una velocidad más corta para aumentar
la frenada del motor y detenga el
vehículo tan pronto como la seguridad lo
permita.
Para comprobar el funcionamiento de la
lámpara, compruebe si las luces de
aviso del freno de estacionamiento y del
líquido de frenos se encienden cuando
se coloca el contacto en la posición ON.Aviso de baja presión de vacío del freno
(sólo motores diesel, opcional)
Si la luz de aviso sigue encendida, quizá
la bomba de vacío del freno tenga algún
problema. Por lo tanto, evite conducir a
alta velocidad o detenerse súbitamente y
pise el pedal de freno más a fondo y con
más fuerza de lo normal.
Recomendamos que solicite la
reparación del sistema por un
distribuidor HYUNDAI autorizado.Indicador de marcha
(opcional)
El piloto se enciende para indicar la
posición de la palanca del cambio
automático.
Indicador de cambio de la
transmisión manual
(opcional)
El indicador le informa de que marcha es
la adecuada durante la conducción para
ahorrar combustible.
Por ejemplo
: Indica que sería adecuado subir el
cambio a la 3ª marcha (en estos
momentos la palanca de cambios
está en 2ª).
: Indica que sería adecuado bajar el
cambio a la 3ª marcha (en estos
momentos la palanca de cambios
está en 4ª).
✽ATENCIÓN
Si el sistema no funciona correctamente,
la flecha de subida y bajada y la marcha
no se muestran.
ADVERTENCIA
• Si se efectúan frenadas continuas
en rampas o pendientes largas, el
nivel de vacío del servofreno
puede descender durante cierto
tiempo y se puede encender la luz
de aviso. En este caso, reduzca de
marcha. Si se ilumina
continuamente la luz de aviso,
detenga el vehículo en lugar
seguro y espere hasta que se
apague.
• Es peligroso conducir un
vehículo con una luz de aviso
encendida. Si el testigo de
advertencia del freno permanece
encendido, recomendamos que
haga revisar el sistema por un
distribuidor HYUNDAI autorizado.
ADVERTENCIA
Es peligroso conducir un vehículo
con una luz de aviso encendida. Si
el testigo de advertencia del freno
permanece encendido,
recomendamos que haga revisar el
sistema por un distribuidor
HYUNDAI autorizado.
