Mantenimiento
30 7

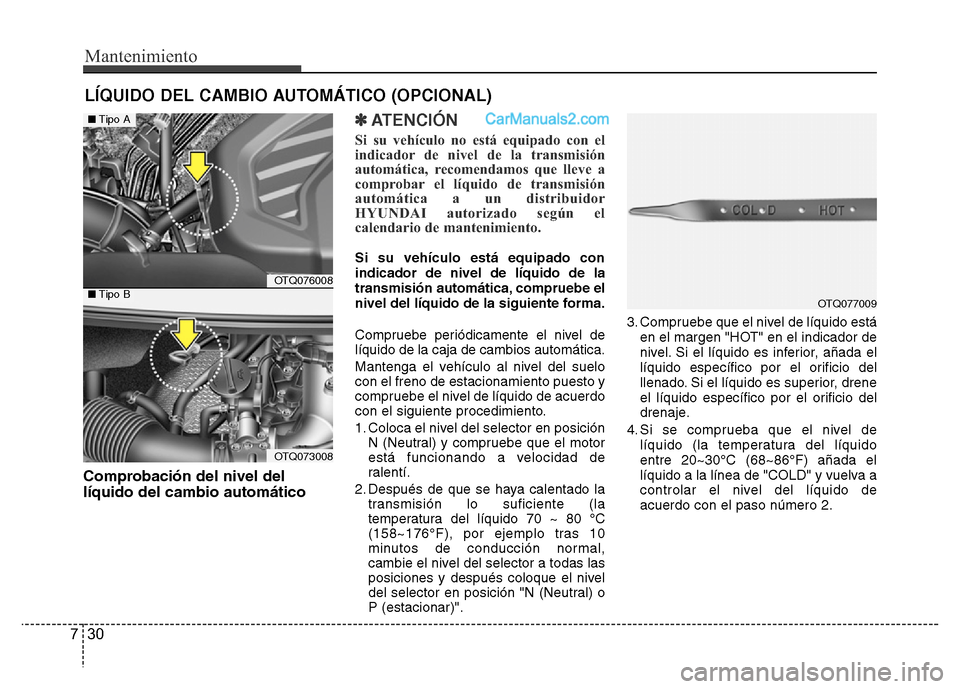

LÍQUIDO DEL CAMBIO AUTOMÁTICO (OPCIONAL)
Comprobación del nivel del
líquido del cambio automático
✽ATENCI

731
Mantenimiento

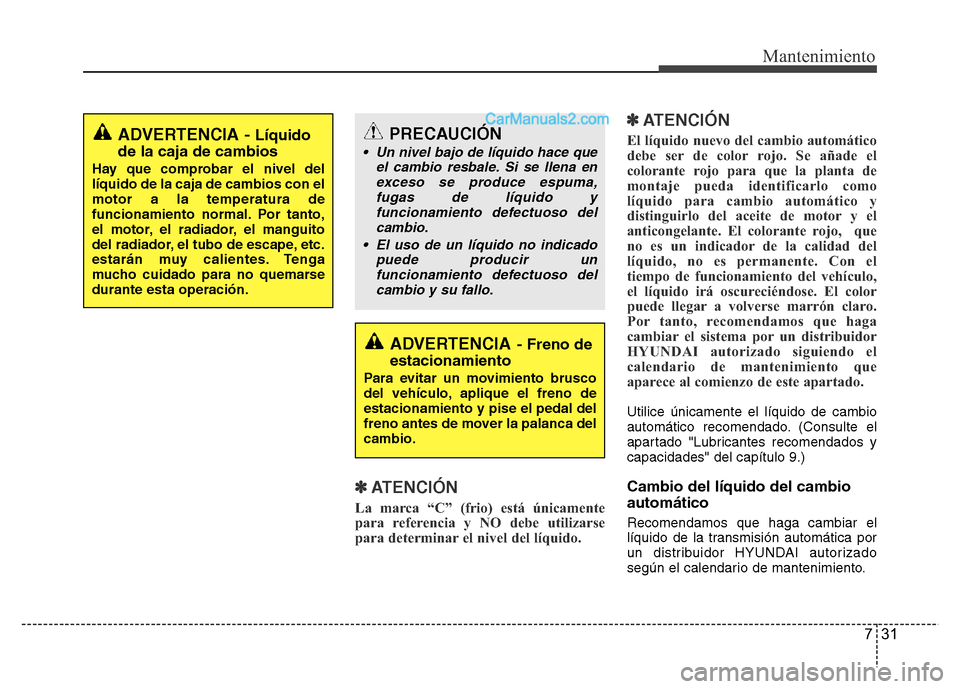

✽ATENCIÓN
La marca “C” (frio) está únicamente
para referencia y NO debe utilizarse
para determinar el nivel del líquido.
✽ATENCIÓN
El líquido nuevo del cambio automático
debe ser de color rojo. Se añade el
colorante rojo para que la planta de
montaje pueda identificarlo como
líquido para cambio automático y
distinguirlo del aceite de motor y el
anticongelante. El colorante rojo, que
no es un indicador de la calidad del
líquido, no es permanente. Con el
tiempo de funcionamiento del vehículo,
el líquido irá oscureciéndose. El color
puede llegar a volverse marrón claro.
Por tanto, recomendamos que haga
cambiar el sistema por un distribuidor
HYUNDAI autorizado siguiendo el
calendario de mantenimiento que
aparece al comienzo de este apartado.
Utilice únicamente el líquido de cambio
automático recomendado. (Consulte el
apartado "Lubricantes recomendados y
capacidades" del capítulo 9.)
Cambio del líquido del cambio
automático
Recomendamos que haga cambiar el
líquido de la transmisión automática por
un distribuidor HYUNDAI autorizado
según el calendario de mantenimiento.
ADVERTENCIA - Líquido
de la caja de cambios
Hay que comprobar el nivel del
líquido de la caja de cambios con el
motor a la temperatura de
funcionamiento normal. Por tanto,
el motor, el radiador, el manguito
del radiador, el tubo de escape, etc.
estarán muy calientes. Tenga
mucho cuidado para no quemarse
durante esta operación.
ADVERTENCIA- Freno de
estacionamiento
Para evitar un movimiento brusco
del vehículo, aplique el freno de
estacionamiento y pise el pedal del
freno antes de mover la palanca del
cambio.
PRECAUCIÓN
• Un nivel bajo de líquido hace que
el cambio resbale. Si se llena en
exceso se produce espuma,
fugas de líquido y
funcionamiento defectuoso del
cambio.
• El uso de un líquido no indicado
puede producir un
funcionamiento defectuoso del
cambio y su fallo.

Mantenimiento
32 7
LÍQUIDO DEL LAVAPARABRISAS
Comprobación del nivel de
líquido del lavaparabrisas.
El depósito es translúcido para que se
pueda comprobar el nivel con una rápida
inspección visual.Compruebe el nivel de líquido en el
depósito y añada líquido si fuera
necesario.
Se puede utilizar agua sola si no se
dispone del líquido indicado. No
obstante, en climas fríos debe utilizarse
disolvente para lavaparabrisas con
características anticongelantes para
evitar su congelación.
ADVERTENCIA
• No utilice en el depósito de
líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
• El refrigerante del radiador puede
reducir gravemente la visibilidad
por el parabrisas y puede
ocasionar la pérdida de control
del vehículo o dañar la pintura y
los adornos de la carrocería.
• El líquido del lavaparabrisas
contiene alcohol y puede ser
inflamable en determinadas
circunstancias. No permita que
entren en contacto chispas o
llamas con el líquido del
lavaparabrisas o con el depósito.
Se pueden producir daños al
vehículo o a sus ocupantes.
• El líquido del lavaparabrisas es
tóxico para las personas y para
los animales. No lo beba y evite
entrar en contacto con él. Podría
sufrir lesiones graves o mortales.
OTQ077010
OTQ077011
Delantero
Trasero (opcional)

733
Mantenimiento

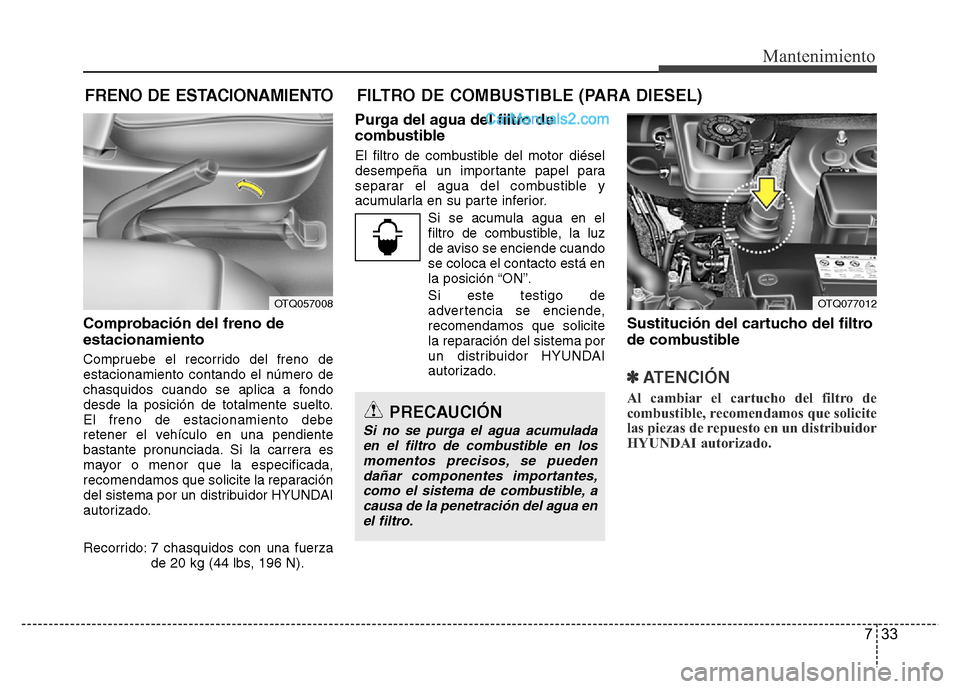

FRENO DE ESTACIONAMIENTO FILTRO DE COMBUSTIBLE (PARA DIESEL)
Comprobación del freno de
estacionamiento
Compruebe el recorrido del freno de
estacionamiento contando el número de
chasquidos cuando se aplica a fondo
desde la posición de totalmente suelto.
El freno de estacionamiento debe
retener el vehículo en una pendiente
bastante pronunciada. Si la carrera es
mayor o menor que la especificada,
recomendamos que solicite la reparación
del sistema por un distribuidor HYUNDAI
autorizado.
Recorrido: 7 chasquidos con una fuerza
de 20 kg (44 lbs, 196 N).
Purga del agua del filtro de
combustible
El filtro de combustible del motor diésel
desempeña un importante papel para
separar el agua del combustible y
acumularla en su parte inferior.
Si se acumula agua en el
filtro de combustible, la luz
de aviso se enciende cuando
se coloca el contacto está en
la posición “ON”.
Si este testigo de
advertencia se enciende,
recomendamos que solicite
la reparación del sistema por
un distribuidor HYUNDAI
autorizado.
Sustitución del cartucho del filtro
de combustible
✽ATENCI

Mantenimiento
34 7

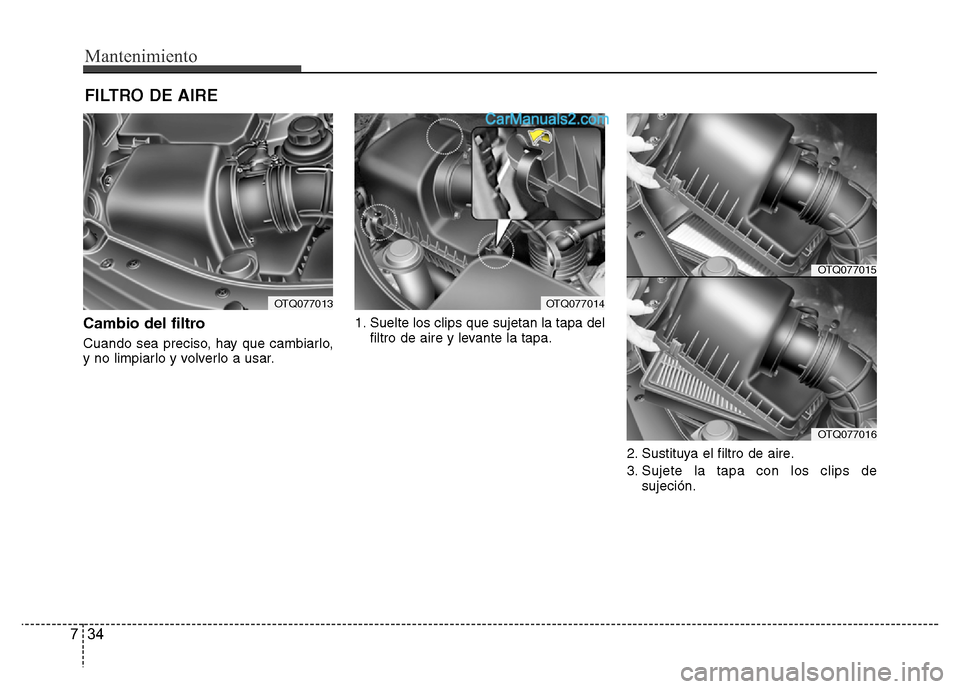

FILTRO DE AIRE
Cambio del filtro
Cuando sea preciso, hay que cambiarlo,
y no limpiarlo y volverlo a usar.1. Suelte los clips que sujetan la tapa del
filtro de aire y levante la tapa.
2. Sustituya el filtro de aire.
3. Sujete la tapa con los clips de
sujeción.
OTQ077013OTQ077014
OTQ077015
OTQ077016

735
Mantenimiento

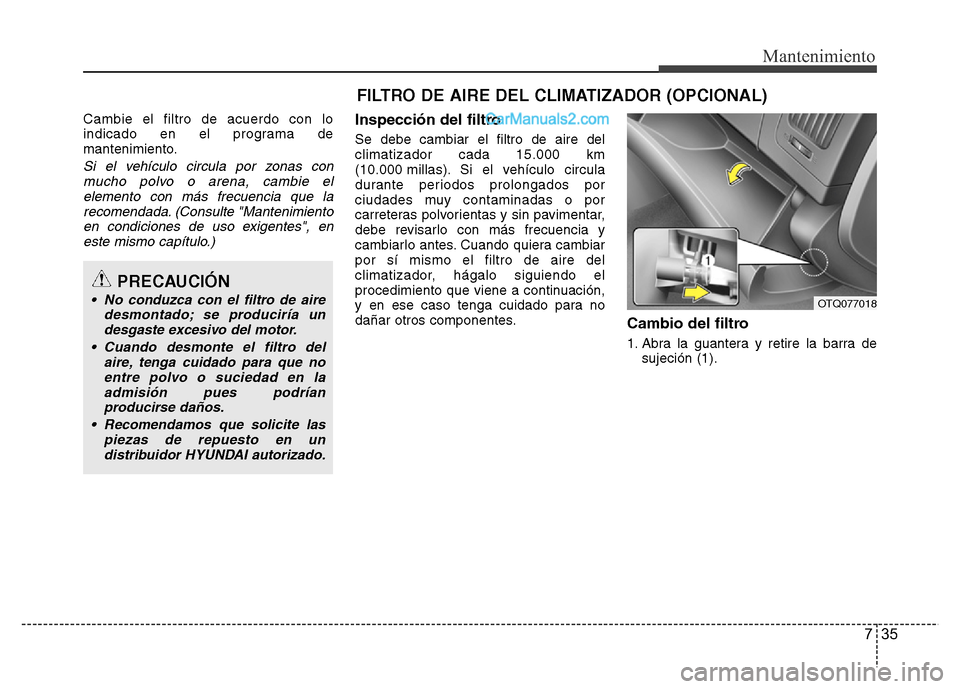

FILTRO DE AIRE DEL CLIMATIZADOR (OPCIONAL)
Cambie el filtro de acuerdo con lo
indicado en el programa de
mantenimiento.
Si el vehículo circula por zonas con
mucho polvo o arena, cambie el
elemento con más frecuencia que la
recomendada. (Consulte "Mantenimiento
en condiciones de uso exigentes", en
este mismo capítulo.)
Inspección del filtro
Se debe cambiar el filtro de aire del
climatizador cada 15.000 km
(10.000 millas). Si el vehículo circula
durante periodos prolongados por
ciudades muy contaminadas o por
carreteras polvorientas y sin pavimentar,
debe revisarlo con más frecuencia y
cambiarlo antes. Cuando quiera cambiar
por sí mismo el filtro de aire del
climatizador, hágalo siguiendo el
procedimiento que viene a continuación,
y en ese caso tenga cuidado para no
dañar otros componentes.
Cambio del filtro
1. Abra la guantera y retire la barra de
sujeción (1).
PRECAUCIÓN
• No conduzca con el filtro de aire
desmontado; se produciría un
desgaste excesivo del motor.
• Cuando desmonte el filtro del
aire, tenga cuidado para que no
entre polvo o suciedad en la
admisión pues podrían
producirse daños.
• Recomendamos que solicite las
piezas de repuesto en un
distribuidor HYUNDAI autorizado.OTQ077018

Mantenimiento
36 7

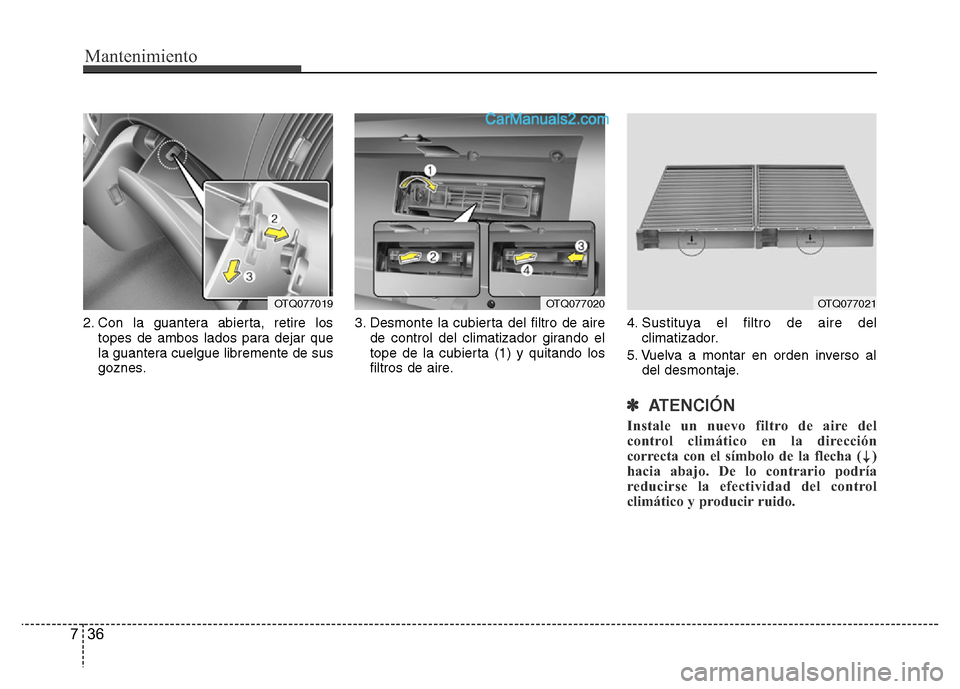

2. Con la guantera abierta, retire los
topes de ambos lados para dejar que
la guantera cuelgue libremente de sus
goznes.3. Desmonte la cubierta del filtro de aire
de control del climatizador girando el
tope de la cubierta (1) y quitando los
filtros de aire.4. Sustituya el filtro de aire del
climatizador.
5. Vuelva a montar en orden inverso al
del desmontaje.
✽ ATENCIÓN
Instale un nuevo filtro de aire del
control climático en la dirección
correcta con el símbolo de la flecha ( )
hacia abajo. De lo contrario podría
reducirse la efectividad del control
climático y producir ruido.
OTQ077019OTQ077020OTQ077021
→

737
Mantenimiento

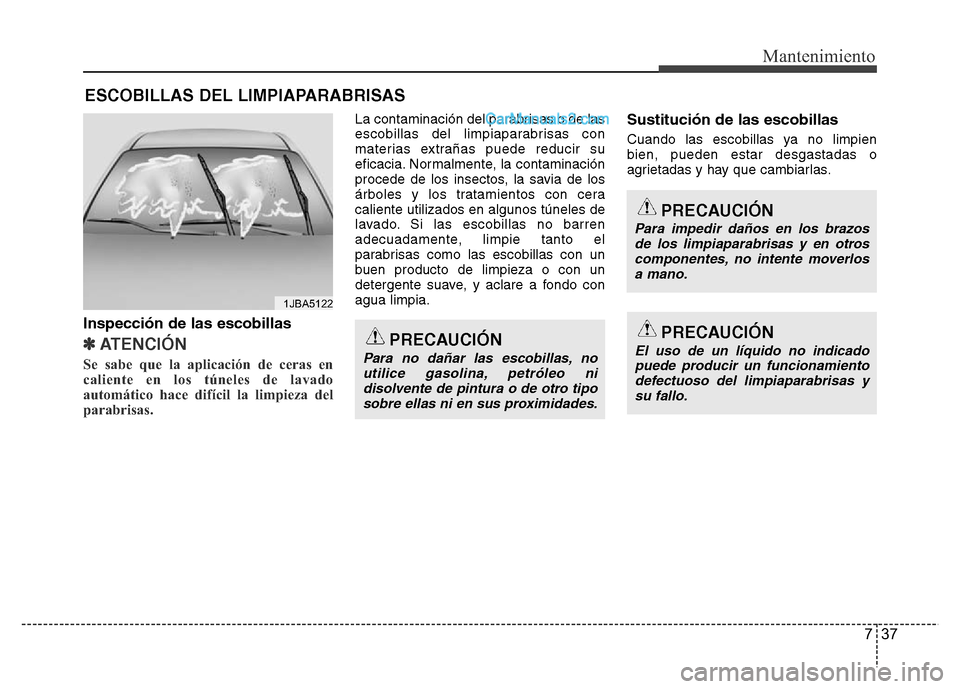

ESCOBILLAS DEL LIMPIAPARABRISAS
Inspección de las escobillas
✽ ATENCI

Mantenimiento
38 7
Escobillas del limpiaparabrisas
delantero
1. Levante el brazo del limpiaparabrisas.2. Presione el clip y deslice hacia abajo
el conjunto de la escobilla.3. Levántelo hacia afuera del brazo del
limpiaparabrisas.
4. Coloque la escobilla en orden inverso
al de desmontaje.
PRECAUCIÓN
No deje que el brazo del
limpiaparabrisas caiga sobre la
luna, ya que se podría producir una
grieta o una mella.
1LDA50231JBA70381JBA7037

739
Mantenimiento

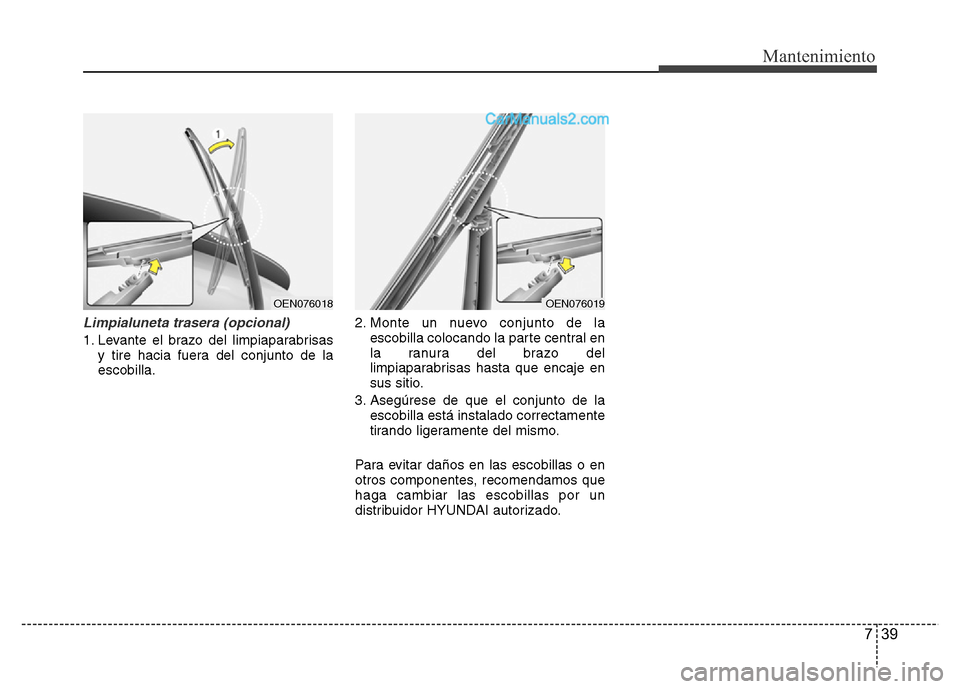

Limpialuneta trasera (opcional)
1. Levante el brazo del limpiaparabrisas
y tire hacia fuera del conjunto de la
escobilla.2. Monte un nuevo conjunto de la
escobilla colocando la parte central en
la ranura del brazo del
limpiaparabrisas hasta que encaje en
sus sitio.
3. Asegúrese de que el conjunto de la
escobilla está instalado correctamente
tirando ligeramente del mismo.
Para evitar daños en las escobillas o en
otros componentes, recomendamos que
haga cambiar las escobillas por un
distribuidor HYUNDAI autorizado.
