Техническое обслуживание
8 7

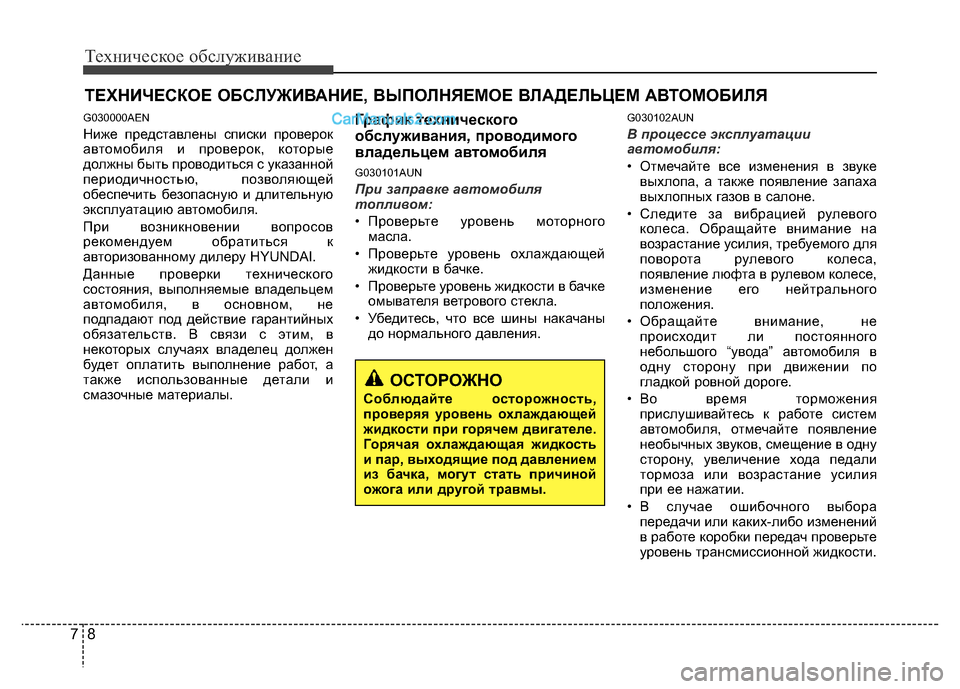

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ, ВЫПОЛНЯЕМОЕ ВЛАДЕЛЬЦЕМ АВТОМОБИЛЯ
G030000AEN
Ниже представлены списки проверок
автомобиля и проверок, которые
должны быть проводиться с указанной
периодичностью, позволяющей
обеспечить безопасную и длительную
эксплуатацию автомобиля.
При возникновении вопросов
рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
Данные проверки технического
состояния, выполняемые владельцем
автомобиля, в основном, не
подпадают под действие гарантийных
обязательств. В связи с этим, в
некоторых случаях владелец должен
будет оплатить выполнение работ, а
также использованные детали и
смазочные материалы.График технического
обслуживания, проводимого
владельцем автомобиля
G030101AUN
При заправке автомобиля
топливом:
• Проверьте уровень моторного
масла.
• Проверьте уровень охлаждающей
жидкости в бачке.
• Проверьте уровень жидкости в бачке
омывателя ветрового стекла.
• Убедитесь, что все шины накачаны
до нормального давления.
G030102AUN
В процессе эксплуатации
автомобиля:
• Отмечайте все изменения в звуке
выхлопа, а также появление запаха
выхлопных газов в салоне.
• Следите за вибрацией рулевого
колеса. Обращайте внимание на
возрастание усилия, требуемого для
поворота рулевого колеса,
появление люфта в рулевом колесе,
изменение его нейтрального
положения.
• Обращайте внимание, не
происходит ли постоянного
небольшого “увода” автомобиля в
одну сторону при движении по
гладкой ровной дороге.
• Во время торможения
прислушивайтесь к работе систем
автомобиля, отмечайте появление
необычных звуков, смещение в одну
сторону, увеличение хода педали
тормоза или возрастание усилия
при ее нажатии.
• В случае ошибочного выбора
передачи или каких-либо изменений
в работе коробки передач проверьте
уровень трансмиссионной жидкости.
ОСТОРОЖНО
Соблюдайте осторожность,
проверяя уровень охлаждающей
жидкости при горячем двигателе.
Горячая охлаждающая жидкость
и пар, выходящие под давлением
из бачка, могут стать причиной
ожога или другой травмы.

79
Техническое обслуживание

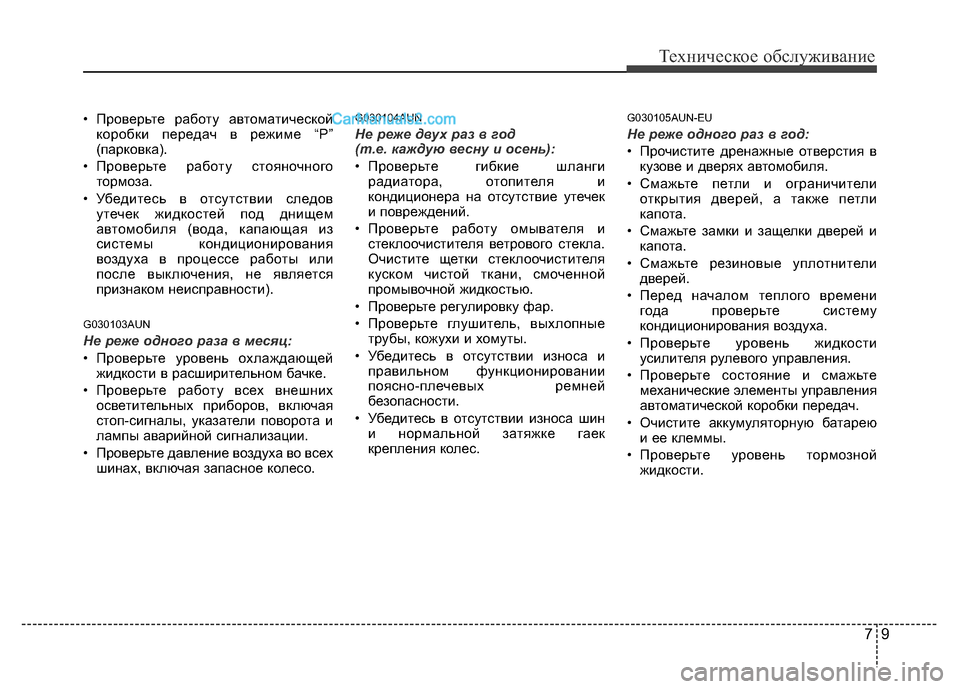

• Проверьте работу автоматической
коробки передач в режиме “P”
(парковка).
• Проверьте работу стояночного
тормоза.
• Убедитесь в отсутствии следов
утечек жидкостей под днищем
автомобиля (вода, капающая из
системы кондиционирования
воздуха в процессе работы или
после выключения, не является
признаком неисправности).
G030103AUN
Не реже одного раза в месяц:
• Проверьте уровень охлаждающей
жидкости в расширительном бачке.
• Проверьте работу всех внешних
осветительных приборов, включая
стоп-сигналы, указатели поворота и
лампы аварийной сигнализации.
• Проверьте давление воздуха во всех
шинах, включая запасное колесо.
G030104AUN
Не реже двух раз в год
(т.е. каждую весну и осень):
• Проверьте гибкие шланги
радиатора, отопителя и
кондиционера на отсутствие утечек
и повреждений.
• Проверьте работу омывателя и
стеклоочистителя ветрового стекла.
Очистите щетки стеклоочистителя
куском чистой ткани, смоченной
промывочной жидкостью.
• Проверьте регулировку фар.
• Проверьте глушитель, выхлопные
трубы, кожухи и хомуты.
• Убедитесь в отсутствии износа и
правильном функционировании
поясно-плечевых ремней
безопасности.
• Убедитесь в отсутствии износа шин
и нормальной затяжке гаек
крепления колес.
G030105AUN-EU
Не реже одного раз в год:
• Прочистите дренажные отверстия в
кузове и дверях автомобиля.
• Смажьте петли и ограничители
открытия дверей, а также петли
капота.
• Смажьте замки и защелки дверей и
капота.
• Смажьте резиновые уплотнители
дверей.
• Перед началом теплого времени
года проверьте систему
кондиционирования воздуха.
• Проверьте уровень жидкости
усилителя рулевого управления.
• Проверьте состояние и смажьте
механические элементы управления
автоматической коробки передач.
• Очистите аккумуляторную батарею
и ее клеммы.
• Проверьте уровень тормозной
жидкости.

Техническое обслуживание
10 7

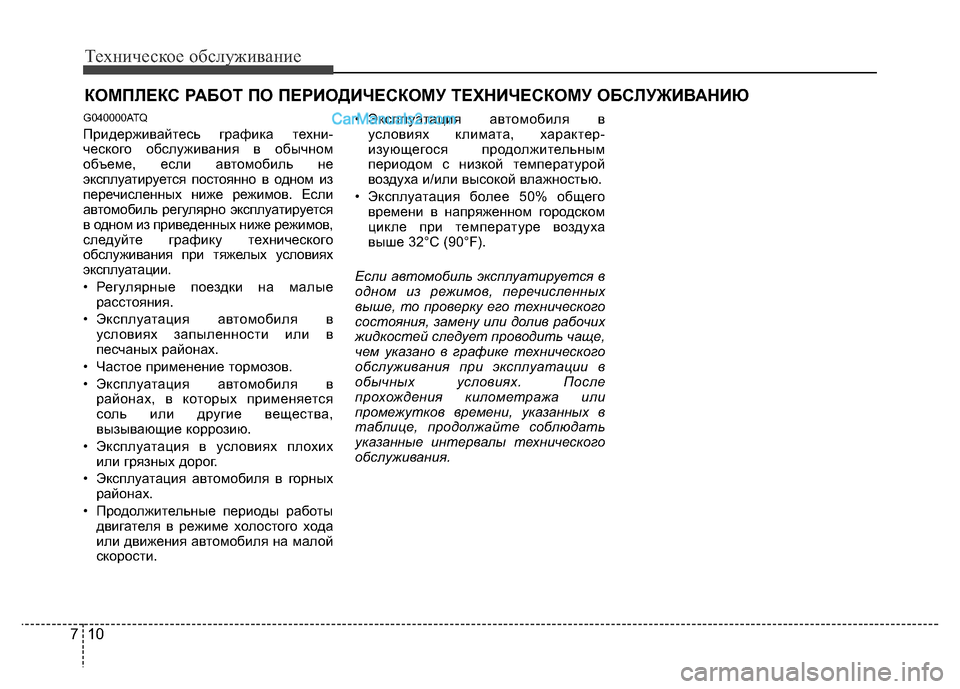

КОМПЛЕКС РАБОТ ПО ПЕРИОДИЧЕСКОМУ ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ
G040000ATQ
Придерживайтесь графика техни-
ческого обслуживания в обычном
объеме, если автомобиль не
эксплуатируется постоянно в одном из
перечисленных ниже режимов. Если
автомобиль регулярно эксплуатируется
в одном из приведенных ниже режимов,
следуйте графику технического
обслуживания при тяжелых условиях
эксплуатации.
• Регулярные поездки на малые
расстояния.
• Эксплуатация автомобиля в
условиях запыленности или в
песчаных районах.
• Частое применение тормозов.
• Эксплуатация автомобиля в
районах, в которых применяется
соль или другие вещества,
вызывающие коррозию.
• Эксплуатация в условиях плохих
или грязных дорог.
• Эксплуатация автомобиля в горных
районах.
• Продолжительные периоды работы
двигателя в режиме холостого хода
или движения автомобиля на малой
скорости.• Эксплуатация автомобиля в
условиях климата, характер-
изующегося продолжительным
периодом с низкой температурой
воздуха и/или высокой влажностью.
• Эксплуатация более 50% общего
времени в напряженном городском
цикле при температуре воздуха
выше 32°C (90°F).
Если автомобиль эксплуатируется в
одном из режимов, перечисленных
выше, то проверку его технического
состояния, замену или долив рабочих
жидкостей следует проводить чаще,
чем указано в графике технического
обслуживания при эксплуатации в
обычных условиях. После
прохождения километража или
промежутков времени, указанных в
таблице, продолжайте соблюдать
указанные интервалы технического
обслуживания.

711
Техническое обслуживание

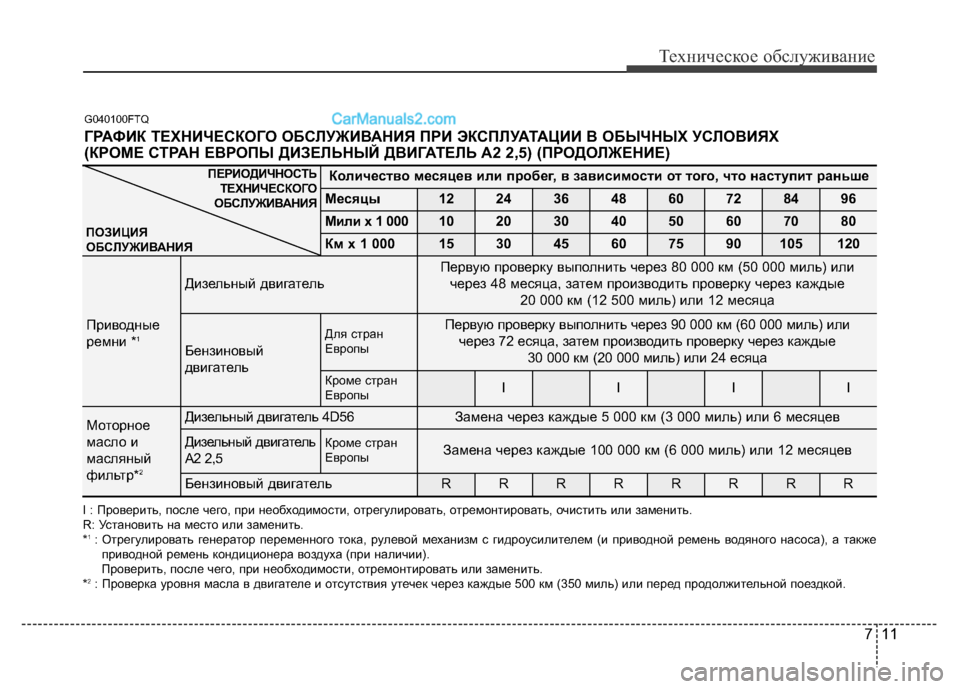

G040100FTQ
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
1: Отрегулировать генератор переменного тока, рулевой механизм с гидроусилителем (и приводной ремень водяного насоса), а также
приводной ремень кондиционера воздуха (при наличии).
Проверить, после чего, при необходимости, отремонтировать или заменить.
*
2: Проверка уровня масла в двигателе и отсутствия утечек через каждые 500 км (350 миль) или перед продолжительной поездкой.
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ A2 2,5) (ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Приводные
ремни *1
Дизельный двигатель
Первую проверку выполнить через 80 000 км (50 000 миль) или
через 48 месяца, затем производить проверку через каждые
20 000 км (12 500 миль) или 12 месяца
Бензиновый
двигатель
Для стран
ЕвропыПервую проверку выполнить через 90 000 км (60 000 миль) или
через 72 есяца, затем производить проверку через каждые
30 000 км (20 000 миль) или 24 есяца
Кроме стран
ЕвропыIIII
Моторное
масло и
масляный
фильтр*
2
Дизельный двигатель 4D56Замена через каждые 5 000 км (3 000 миль) или 6 месяцев
Дизельный двигатель
A2 2,5Кроме стран
ЕвропыЗамена через каждые 100 000 км (6 000 миль) или 12 месяцев
Бензиновый двигательRRRRRRRR
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

Техническое обслуживание
12 7
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
*
3: Если невозможно приобрести высококачественный бензин с присадками, отвечающий требованиям европейских стандартов по
топливу (EN 228) или другим аналогичным требованиям, рекомендуется добавить одну бутылку присадки. Присадки можно приобрести
у авторизованного дилера HYUNDAI. Там же можно получить рекомендации по их использованию. Не добавляйте другие присадки.

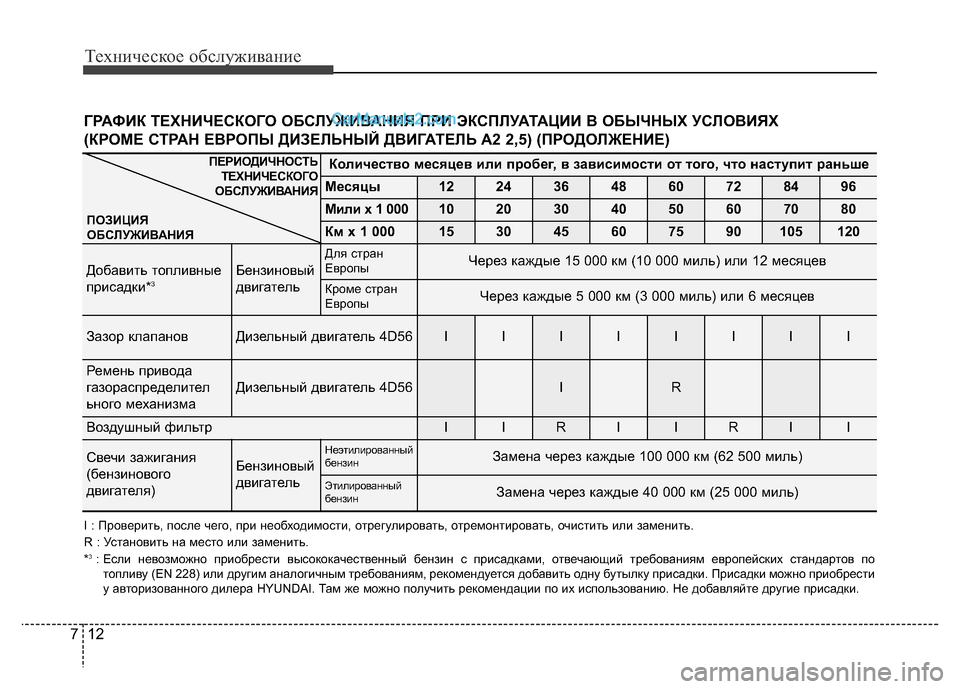

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ A2 2,5) (ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Добавить топливные
присадки*3Бензиновый
двигатель
Для стран
ЕвропыЧерез каждые 15 000 км (10 000 миль) или 12 месяцев
Кроме стран
ЕвропыЧерез каждые 5 000 км (3 000 миль) или 6 месяцев
Зaзop клaпaнoвДизельный двигатель 4D56IIIIIIII
Ремень привода
газораспределител
ьного механизма
Дизельный двигатель 4D56IR
Воздушный фильтрIIRIIRII
Свечи зажигания
(бензинового
двигателя)Бензиновый
двигатель
Неэтилированный
бензинЗамена через каждые 100 000 км (62 500 миль)
Этилированный
бензинЗамена через каждые 40 000 км (25 000 миль)
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

713
Техническое обслуживание

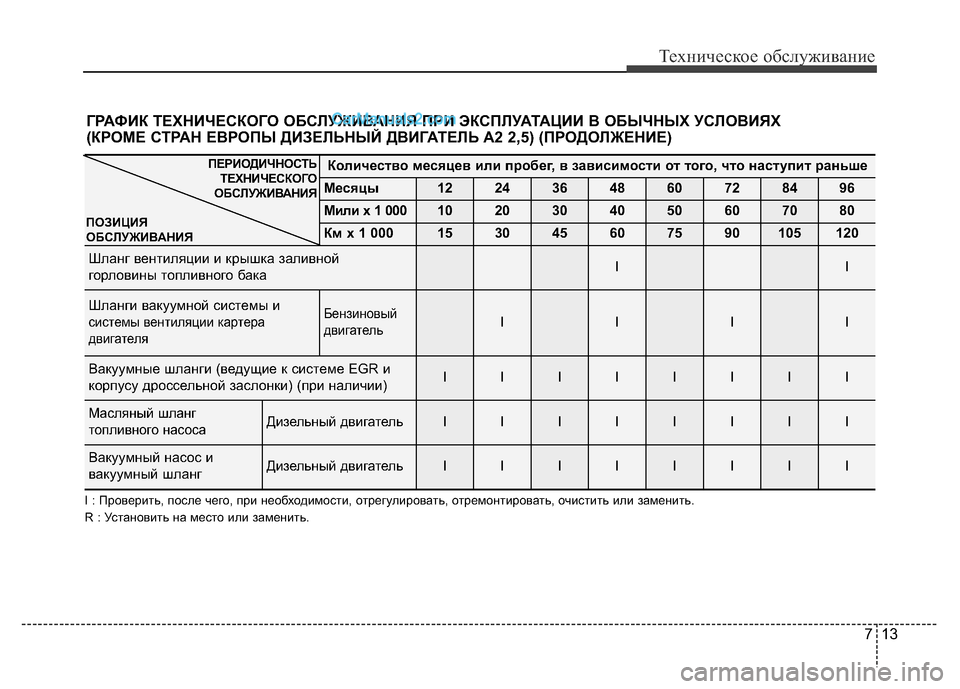

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ A2 2,5) (ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Шланг вентиляции и крышка заливной
горловины топливного бакаII
Шланги вакуумной системы и
системы вентиляции картера
двигателяБензиновый
двигательIIII
Вакуумные шланги (ведущие к системе EGR и
корпусу дроссельной заслонки) (при наличии)IIIIIIII
Масляный шланг
топливного насосаДизельный двигательIIIIIIII
Вакуумный насос и
вакуумный шлангДизельный двигательIIIIIIII
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить. ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

Техническое обслуживание
14 7

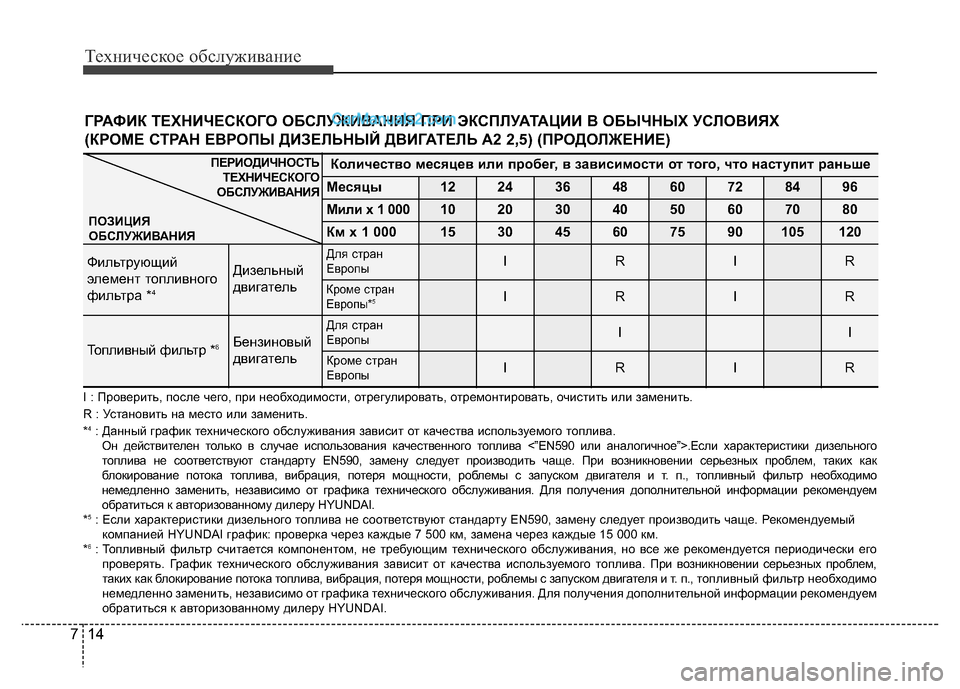

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ A2 2,5) (ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Фильтрующий
элемент топливного
фильтра *
4
Дизельный
двигатель
Для стран
ЕвропыIRIR
Кроме стран
Европы*5IRIR
Топливный фильтр *6Бензиновый
двигатель
Для стран
ЕвропыII
Кроме стран
ЕвропыIRIR
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
*
4: Данный график технического обслуживания зависит от качества используемого топлива.
Он действителен только в случае использования качественного топлива <”EN590 или аналогичное”>.Если характеристики дизельного
топлива не соответствуют стандарту EN590, замену следует производить чаще. При возникновении серьезных проблем, таких как
блокирование потока топлива, вибрация, потеря мощности, роблемы с запуском двигателя и т. п., топливный фильтр необходимо
немедленно заменить, независимо от графика технического обслуживания. Для получения дополнительной информации рекомендуем
обратиться к авторизованному дилеру HYUNDAI.
*
5: Если характеристики дизельного топлива не соответствуют стандарту EN590, замену следует производить чаще. Рекомендуемый
компанией HYUNDAI график: проверка через каждые 7 500 км, замена через каждые 15 000 км.
*
6: Топливный фильтр считается компонентом, не требующим технического обслуживания, но все же рекомендуется периодически его
проверять. График технического обслуживания зависит от качества используемого топлива. При возникновении серьезных проблем,
таких как блокирование потока топлива, вибрация, потеря мощности, роблемы с запуском двигателя и т. п., топливный фильтр необходимо
немедленно заменить, независимо от графика технического обслуживания. Для получения дополнительной информации рекомендуем
обратиться к авторизованному дилеру HYUNDAI.ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

715

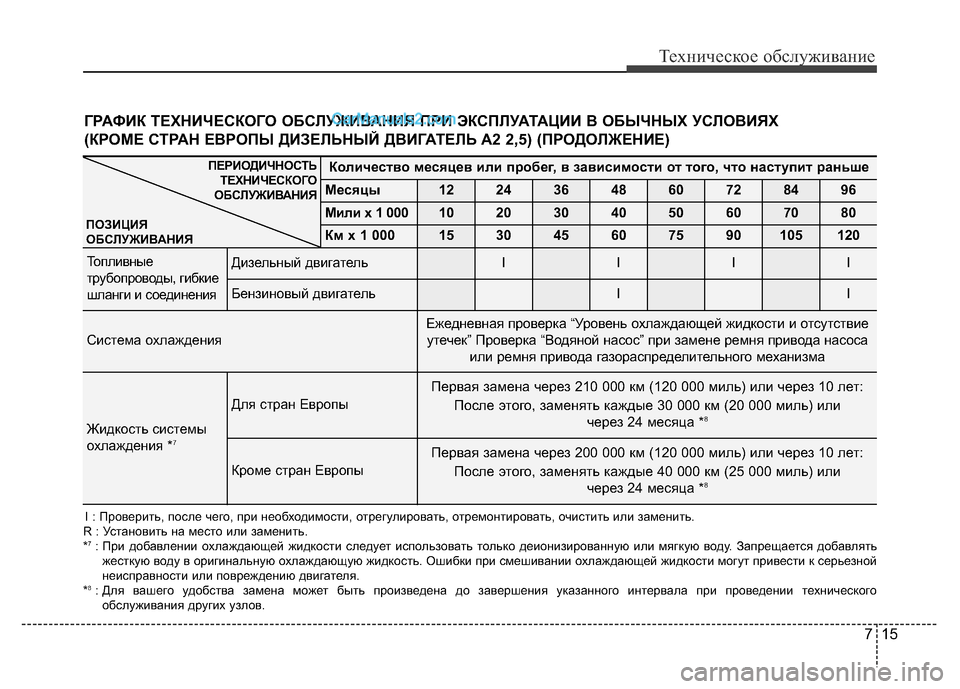

Техническое обслуживание
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
*
7: При добавлении охлаждающей жидкости следует использовать только деионизированную или мягкую воду. Запрещается добавлять
жесткую воду в оригинальную охлаждающую жидкость. Ошибки при смешивании охлаждающей жидкости могут привести к серьезной
неисправности или повреждению двигателя.
*
8: Для вашего удобства замена может быть произведена до завершения указанного интервала при проведении технического
обслуживания других узлов.
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ A2 2,5) (ПРОДОЛЖЕНИЕ)
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Топливные
трубопроводы, гибкие
шланги и соединенияДизельный двигательIIII
Бензиновый двигательII
Система охлаждения
Ежедневная проверка “Уровень охлаждающей жидкости и отсутствие
утечек” Проверка “Водяной насос” при замене ремня привода насоса
или ремня привода газораспределительного механизма
Жидкость системы
охлаждения *7
Для стран Европы
Первая замена через 210 000 км (120 000 миль) или через 10 лет:
После этого, заменять каждые 30 000 км (20 000 миль) или
через 24 месяца *
8
Кроме стран Европы
Первая замена через 200 000 км (120 000 миль) или через 10 лет:
После этого, заменять каждые 40 000 км (25 000 миль) или
через 24 месяца *
8
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

Техническое обслуживание
16 7

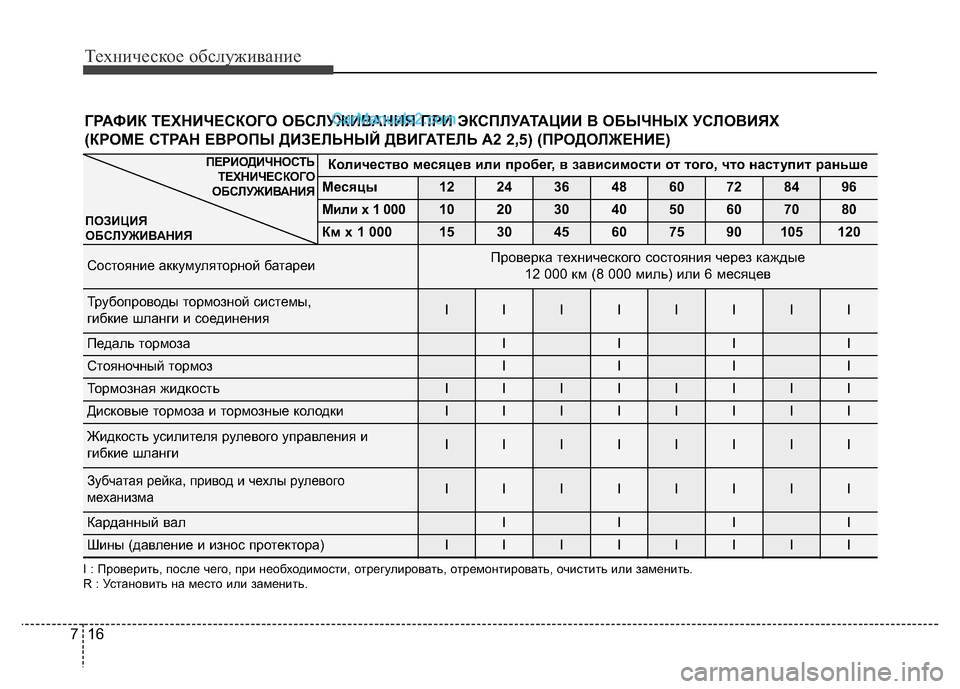

Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Состояние аккумуляторной батареиПроверка технического состояния через каждые
12 000 км (8 000 миль) или 6 месяцев
Трубопроводы тормозной системы,
гибкие шланги и соединенияIIIIIIII
Педаль тормозаIIII
Стояночный тормозIIII
Тормозная жидкостьIIIIIIII
Дисковые тормоза и тормозные колодкиIIIIIIII
Жидкость усилителя рулевого управления и
гибкие шлангиIIIIIIII
Зубчатая рейка, привод и чехлы рулевого
механизмаIIIIIIII
Карданный валIIII
Шины (давление и износ протектора) IIIIIIII
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R : Установить на место или заменить.
ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ A2 2,5) (ПРОДОЛЖЕНИЕ)
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ

717
Техническое обслуживание

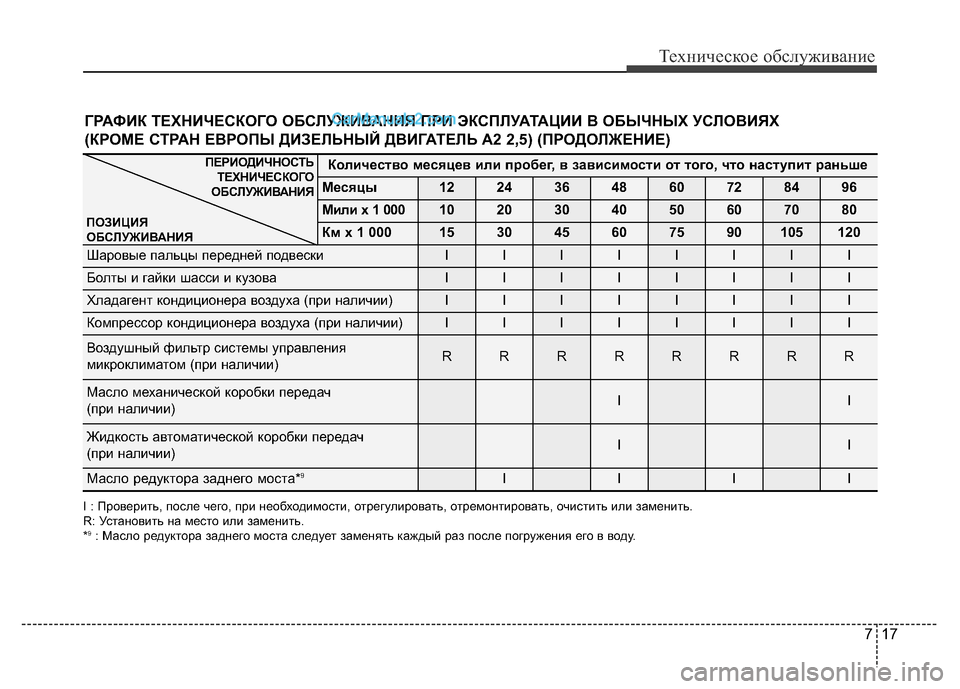

ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ ПРИ ЭКСПЛУАТАЦИИ В ОБЫЧНЫХ УСЛОВИЯХ
(КРОМЕ СТРАН ЕВРОПЫ ДИЗЕЛЬНЫЙ ДВИГАТЕЛЬ A2 2,5) (ПРОДОЛЖЕНИЕ)
I : Проверить, после чего, при необходимости, отрегулировать, отремонтировать, очистить или заменить.
R: Установить на место или заменить.
*
9: Масло редуктора заднего моста следует заменять каждый раз после погружения его в воду.
Количество месяцев или пробег, в зависимости от того, что наступит раньше
Месяцы1224364860728496
Мили x 1 0001020304050607080
Км x 1 000153045607590105120
Шаровые пальцы передней подвескиIIIIIIII
Болты и гайки шасси и кузоваIIIIIIII
Хладагент кондиционера воздуха (при наличии)IIIIIIII
Компрессор кондиционера воздуха (при наличии)IIIIIIII
Воздушный фильтр системы управления
микроклиматом (при наличии)RRRRRRRR
Масло механической коробки передач
(при наличии)II
Жидкость автоматической коробки передач
(при наличии)II
Масло редуктора заднего моста*9IIII
ПЕРИОДИЧНОСТЬ
ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ
ПОЗИЦИЯ
ОБСЛУЖИВАНИЯ
