Действия в непредвиденных случаях
6 6
F040101AEN

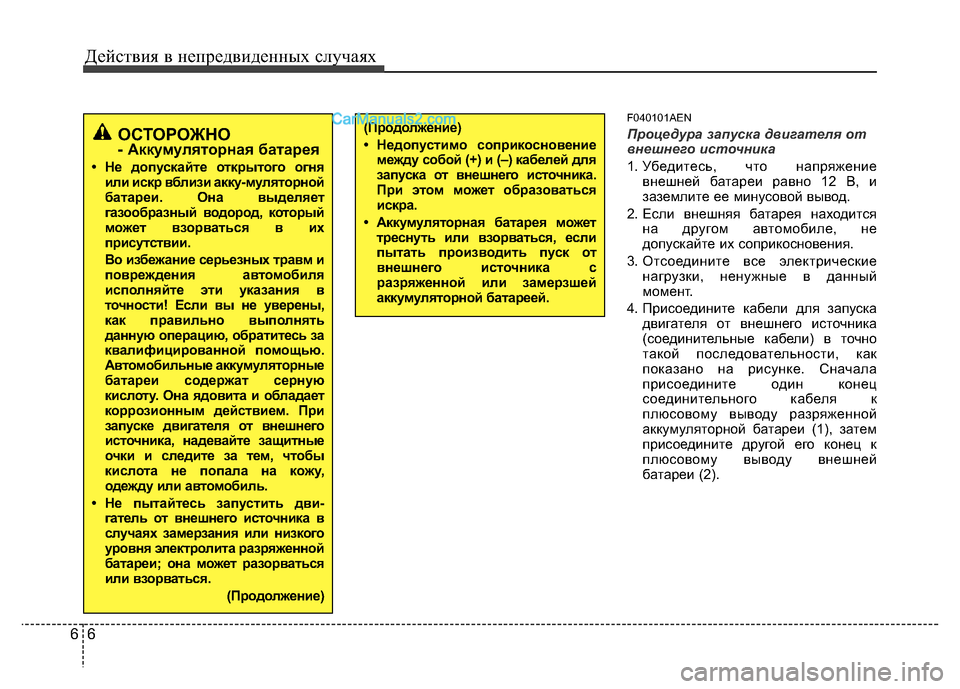

Процедура запуска двигателя от
внешнего источника
1. Убедитесь, что напряжение
внешней батареи равно 12 В, и
заземлите ее минусовой вывод.
2. Если внешняя батарея находится
на другом автомобиле, не
допускайте их соприкосновения.
3. Отсоедините все электрические
нагрузки, ненужные в данный
момент.
4. Присоедините кабели для запуска
двигателя от внешнего источника
(соединительные кабели) в точно
такой последовательности, как
показано на рисунке. Сначала
присоедините один конец
соединительного кабеля к
плюсовому выводу разряженной
аккумуляторной батареи (1), затем
присоедините другой его конец к
плюсовому выводу внешней
батареи (2). ОСТОРОЖНО - Аккумуляторная батарея
• Не допускайте открытого огня
или искр вблизи акку-муляторной
батареи. Она выделяет
газообразный водород, который
может взорваться в их
присутствии.
Во избежание серьезных травм и
повреждения автомобиля
исполняйте эти указания в
точности! Если вы не уверены,
как правильно выполнять
данную операцию, обратитесь за
квалифицированной помощью.
Автомобильные аккумуляторные
батареи содержат серную
кислоту. Она ядовита и обладает
коррозионным действием. При
запуске двигателя от внешнего
источника, надевайте защитные
очки и следите за тем, чтобы
кислота не попала на кожу,
одежду или автомобиль.
• Не пытайтесь запустить дви-
гатель от внешнего источника в
случаях замерзания или низкого
уровня электролита разряженной
батареи; она может разорваться
или взорваться.
(Продолжение)
(Продолжение)
• Недопустимо соприкосновение
между собой (+) и (–) кабелей для
запуска от внешнего источника.
При этом может образоваться
искра.
• Аккумуляторная батарея может
треснуть или взорваться, если
пытать производить пуск от
внешнего источника с
разряженной или замерзшей
аккумуляторной батареей.

67
Действия в непредвиденных случаях

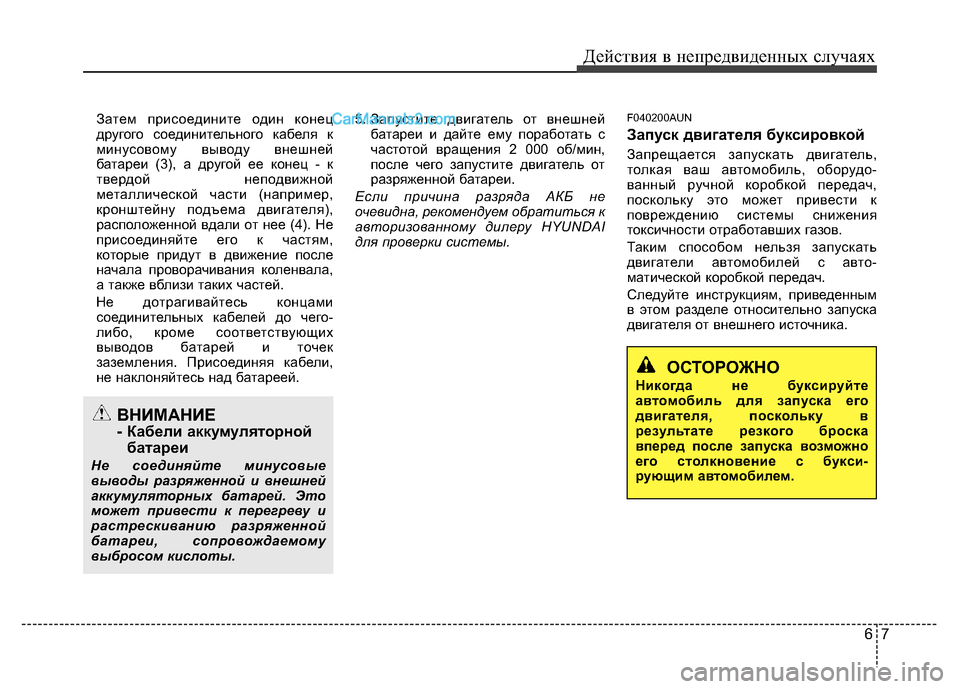

Затем присоедините один конец
другого соединительного кабеля к
минусовому выводу внешней
батареи (3), а другой ее конец - к
твердой неподвижной
металлической части (например,
кронштейну подъема двигателя),
расположенной вдали от нее (4). Не
присоединяйте его к частям,
которые придут в движение после
начала проворачивания коленвала,
а также вблизи таких частей.
Не дотрагивайтесь концами
соединительных кабелей до чего-
либо, кроме соответствующих
выводов батарей и точек
заземления. Присоединяя кабели,
не наклоняйтесь над батареей.5. Запустите двигатель от внешней
батареи и дайте ему поработать с
частотой вращения 2 000 об/мин,
после чего запустите двигатель от
разряженной батареи.
Если причина разряда АКБ не
очевидна, рекомендуем обратиться к
авторизованному дилеру HYUNDAI
для проверки системы.F040200AUN
Запуск двигателя буксировкой
Запрещается запускать двигатель,
толкая ваш автомобиль, оборудо-
ванный ручной коробкой передач,
поскольку это может привести к
повреждению системы снижения
токсичности отработавших газов.
Таким способом нельзя запускать
двигатели автомобилей с авто-
матической коробкой передач.
Следуйте инструкциям, приведенным
в этом разделе относительно запуска
двигателя от внешнего источника.
ОСТОРОЖНО
Никогда не буксируйте
автомобиль для запуска его
двигателя, поскольку в
результате резкого броска
вперед после запуска возможно
его столкновение с букси-
рующим автомобилем.
ВНИМАНИЕ
- Кабели аккумуляторной
батареи
Не соединяйте минусовые
выводы разряженной и внешней
аккумуляторных батарей. Это
может привести к перегреву и
растрескиванию разряженной
батареи, сопровождаемому
выбросом кислоты.

Действия в непредвиденных случаях
8 6
ЕСЛИ ДВИГАТЕЛЬ ПЕРЕГРЕВАЕТСЯ
F050000AFD
Если указатель температуры показывает
на перегрев, происходит снижение
мощности, слышится громкое гудение
или стук, скорее всего, перегрелся
двигатель. В этом случае следует:
1. При первой же безопасной
возможности съехать на обочину и
остановиться.
2. Установить рычаг переключения
передач в положение Р (для
автоматической коробки передач)
или на нейтраль (для ручной
коробки передач) и включить
стояночный тормоз. Выключить
кондиционер, если он работает.
3. Остановить двигатель, если
охлаждающая жидкость вытекает
под днище или из-под капота идет
пар. Нельзя открывать капот до
прекращения вытекания
охлаждающей жидкости и выхода
пара. Если нет признаков утечки
охлаждающей жидкости и пара,
оставить двигатель работающим и
проверить работу охлаждающего
вентилятора двигателя. Выключить
двигатель, если вентилятор не
работает.4. Проверить наличие приводного
ремня водяного насоса. Если он на
месте, проверить его натяжение.
Если приводной ремень в
нормальном состоянии, проверить
радиатор, шланги и днище
автомобиля на наличие утечек
охлаждающей жидкости. (При
выключении работающего
кондиционера с него будет стекать
холодная вода. Это - нормально.)
5. Если приводной ремень водяного
насоса поврежден или подтекает
охлаждающая жидкость,
немедленно остановите двигатель.
Рекомендуем обратиться по
телефону к авторизованному
дилеру HYUNDAI.6. Если невозможно установить
причину перегрева, подождите,
пока температура двигателя
вернется к норме. Затем, в случае
утечки охлаждающей жидкости,
аккуратно долейте ее в бачок,
чтобы довести уровень жидкости до
половинной отметки.
7. Осторожно продолжайте движение,
следя за появлением признаков
перегрева. В случае повторного
перегрева рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
ОСТОРОЖНО
Чтобы избежать травмирования
во время работы двигателя,
держите волосы, руки и одежду
подальше от движущихся частей,
таких как вентилятор и
приводные ремни.
ОСТОРОЖНО
Не снимайте крышку радиатора
при горячем двигателе. Может
произойти выброс охлаждающей
жидкости из отверстия, что
приведет к сильным ожогам.
ВНИМАНИЕ
Значительный недостаток
охлаждающей жидкости
указывает на наличие утечки в
системе охлаждения.
Рекомендуем обратиться к
авторизованному дилеру
HYUNDAI для проверки системы.

69
Действия в непредвиденных случаях
СИСТЕМА КОНТРОЛЯ ДАВЛЕНИЯ В ШИНАХ (СКДШ) (ПРИ НАЛИЧИИ)
Индикатор низкого давления в
шинах/неисправности СКДШКаждая шина, включая запасную
(при наличии) должна ежемесячно
проверяться после охлаждения и
накачивания до давления,
рекомендованного производителем
транспортного средства на
табличке на транспортном средстве
или этикетке давления накачивания
шин. (Если шины транспортного
средства отличаются по размеру от
указанных на табличке или этикетке
давления накачивания шин, то
следует определить надлежащее
давления накачивания для данных
шин самостоятельно.)В качестве дополнительной функции
обеспечения безопасности,
транспортное средство оснащено
системой контроля давления в
шинах (СКДШ), индикатор которой
включается при недостаточном
давлении в одной или нескольких
шинах.
Соответственно, когда загорается
индикатор низкого давления в
шинах, следует как можно быстрее
остановиться, проверить шины и
накачать их до надлежащего
давления. Движение с
недостаточным давлением в шине
приводит к перегреву шины и
может привести к ее разрыву.
Недостаточное давление также
уменьшает эффективность
расхода топлива и срок службы
протектора шины, а также может
повлиять на управляемость и
тормозные характеристики
транспортного средства.
ОСТОРОЖНО
Избыточное или недостаточное
давление может уменьшить
срок службы шины, негативно
повлиять на управляемость
транспортного средства и
привести к внезапному
разрыву шины, который может
привести к потере управления
и дорожно-транспортному
происшествию.
OTQ064023
OTQ045306

Действия в непредвиденных случаях
10 6

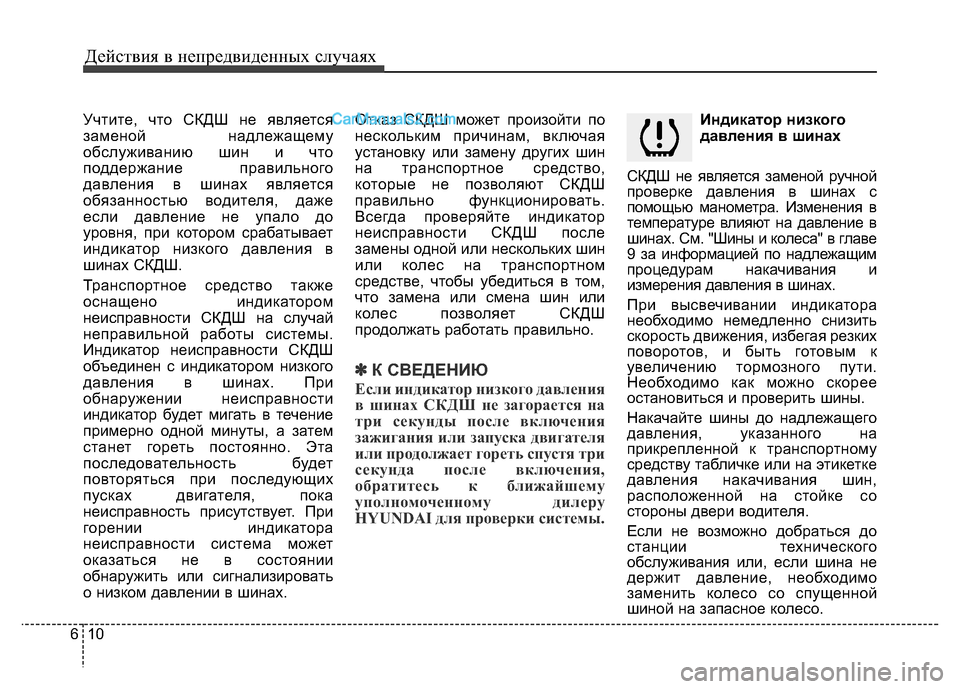

Учтите, что СКДШ не является
заменой надлежащему
обслуживанию шин и что
поддержание правильного
давления в шинах является
обязанностью водителя, даже
если давление не упало до
уровня, при котором срабатывает
индикатор низкого давления в
шинах СКДШ.
Транспортное средство также
оснащено индикатором
неисправности СКДШ на случай
неправильной работы системы.
Индикатор неисправности СКДШ
объединен с индикатором низкого
давления в шинах. При
обнаружении неисправности
индикатор будет мигать в течение
примерно одной минуты, а затем
станет гореть постоянно. Эта
последовательность будет
повторяться при последующих
пусках двигателя, пока
неисправность присутствует. При
горении индикатора
неисправности система может
оказаться не в состоянии
обнаружить или сигнализировать
о низком давлении в шинах.Отказ СКДШ может произойти по
нескольким причинам, включая
установку или замену других шин
на транспортное средство,
которые не позволяют СКДШ
правильно функционировать.
Всегда проверяйте индикатор
неисправности СКДШ после
замены одной или нескольких шин
или колес на транспортном
средстве, чтобы убедиться в том,
что замена или смена шин или
колес позволяет СКДШ
продолжать работать правильно.
✽К СВЕДЕНИЮ
Если индикатор низкого давления
в шинах СКДШ не загорается на
три секунды после включения
зажигания или запуска двигателя
или продолжает гореть спустя три
секунда после включения,
обратитесь к ближайшему
уполномоченному дилеру
HYUNDAI для проверки системы.
Индикатор низкого
давления в шинах
СКДШ не является заменой ручной
проверке давления в шинах с
помощью манометра. Изменения в
температуре влияют на давление в
шинах. См. "Шины и колеса" в главе
9 за информацией по надлежащим
процедурам накачивания и
измерения давления в шинах.
При высвечивании индикатора
необходимо немедленно снизить
скорость движения, избегая резких
поворотов, и быть готовым к
увеличению тормозного пути.
Необходимо как можно скорее
остановиться и проверить шины.
Накачайте шины до надлежащего
давления, указанного на
прикрепленной к транспортному
средству табличке или на этикетке
давления накачивания шин,
расположенной на стойке со
стороны двери водителя.
Если не возможно добраться до
станции технического
обслуживания или, если шина не
держит давление, необходимо
заменить колесо со спущенной
шиной на запасное колесо.

611
Действия в непредвиденных случаях

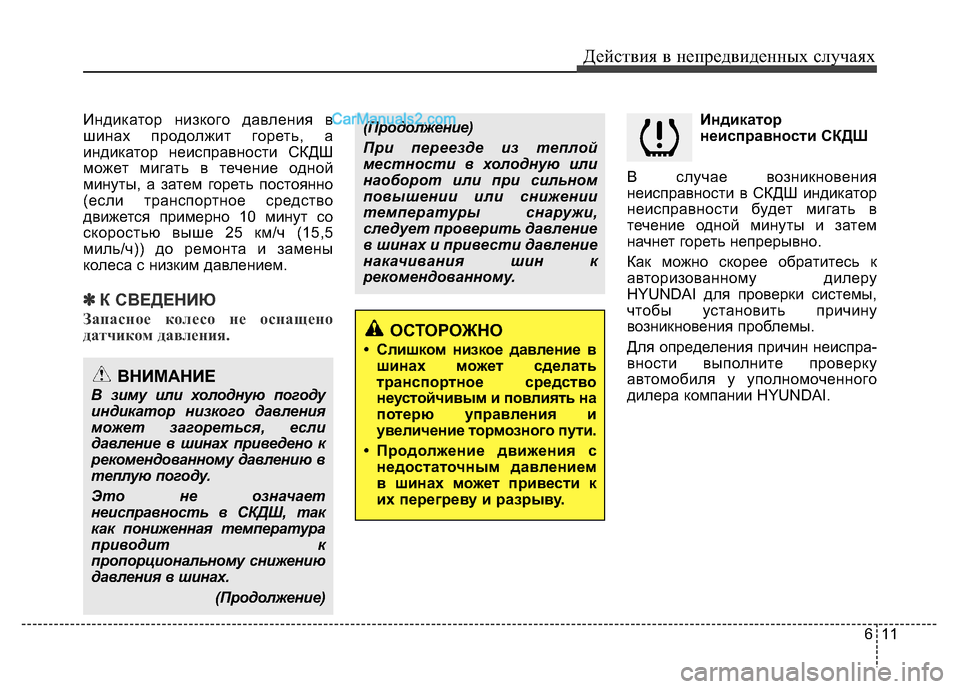

Индикатор низкого давления в
шинах продолжит гореть, а
индикатор неисправности СКДШ
может мигать в течение одной
минуты, а затем гореть постоянно
(если транспортное средство
движется примерно 10 минут со
скоростью выше 25 км/ч (15,5
миль/ч)) до ремонта и замены
колеса с низким давлением.
✽К СВЕДЕНИЮ
Запасное колесо не оснащено
датчиком давления.
Индикатор
неисправности СКДШ
В случае возникновения
неисправности в СКДШ индикатор
неисправности будет мигать в
течение одной минуты и затем
начнет гореть непрерывно.
Как можно скорее обратитесь к
авторизованному дилеру
HYUNDAI для проверки системы,
чтобы установить причину
возникновения проблемы.
Для определения причин неиспра-
вности выполните проверку
автомобиля у уполномоченного
дилера компании HYUNDAI.
ВНИМАНИЕ
В зиму или холодную погоду
индикатор низкого давления
может загореться, если
давление в шинах приведено к
рекомендованному давлению в
теплую погоду.
Это не означает
неисправность в СКДШ, так
как пониженная температура
приводит к
пропорциональному снижению
давления в шинах.
(Продолжение)
ОСТОРОЖНО
• Слишком низкое давление в
шинах может сделать
транспортное средство
неустойчивым и повлиять на
потерю управления и
увеличение тормозного пути.
• Продолжение движения с
недостаточным давлением
в шинах может привести к
их перегреву и разрыву.
(Продолжение)
При переезде из теплой
местности в холодную или
наоборот или при сильном
повышении или снижении
температуры снаружи,
следует проверить давление
в шинах и привести давление
накачивания шин к
рекомендованному.

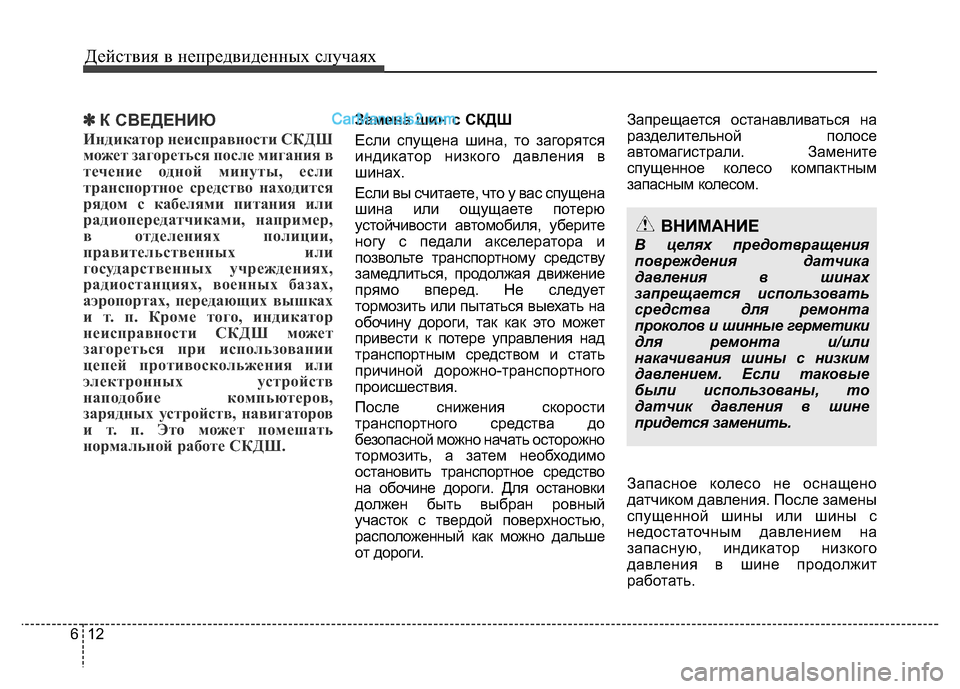

Действия в непредвиденных случаях
12 6
✽К СВЕДЕНИЮ
Индикатор неисправности СКДШ
может загореться после мигания в
течение одной минуты, если
транспортное средство находится
рядом с кабелями питания или
радиопередатчиками, например,
в отделениях полиции,
правительственных или
государственных учреждениях,
радиостанциях, военных базах,
аэропортах, передающих вышках
и т. п. Кроме того, индикатор
неисправности СКДШ может
загореться при использовании
цепей противоскольжения или
электронных устройств
наподобие компьютеров,
зарядных устройств, навигаторов
и т. п. Это может помешать
нормальной работе СКДШ.
Замена шин с СКДШ
Если спущена шина, то загорятся
индикатор низкого давления в
шинах.
Если вы считаете, что у вас спущена
шина или ощущаете потерю
устойчивости автомобиля, уберите
ногу с педали акселератора и
позвольте транспортному средству
замедлиться, продолжая движение
прямо вперед. Не следует
тормозить или пытаться выехать на
обочину дороги, так как это может
привести к потере управления над
транспортным средством и стать
причиной дорожно-транспортного
происшествия.
После снижения скорости
транспортного средства до
безопасной можно начать осторожно
тормозить, а затем необходимо
остановить транспортное средство
на обочине дороги. Для остановки
должен быть выбран ровный
участок с твердой поверхностью,
расположенный как можно дальше
от дороги. Запрещается останавливаться на
разделительной полосе
автомагистрали. Замените
спущенное колесо компактным
запасным колесом.
Запасное колесо не оснащено
датчиком давления. После замены
спущенной шины или шины с
недостаточным давлением на
запасную, индикатор низкого
давления в шине продолжит
работать.
ВНИМАНИЕ
В целях предотвращения
повреждения датчика
давления в шинах
запрещается использовать
средства для ремонта
проколов и шинные герметики
для ремонта и/или
накачивания шины с низким
давлением. Если таковые
были использованы, то
датчик давления в шине
придется заменить.

613

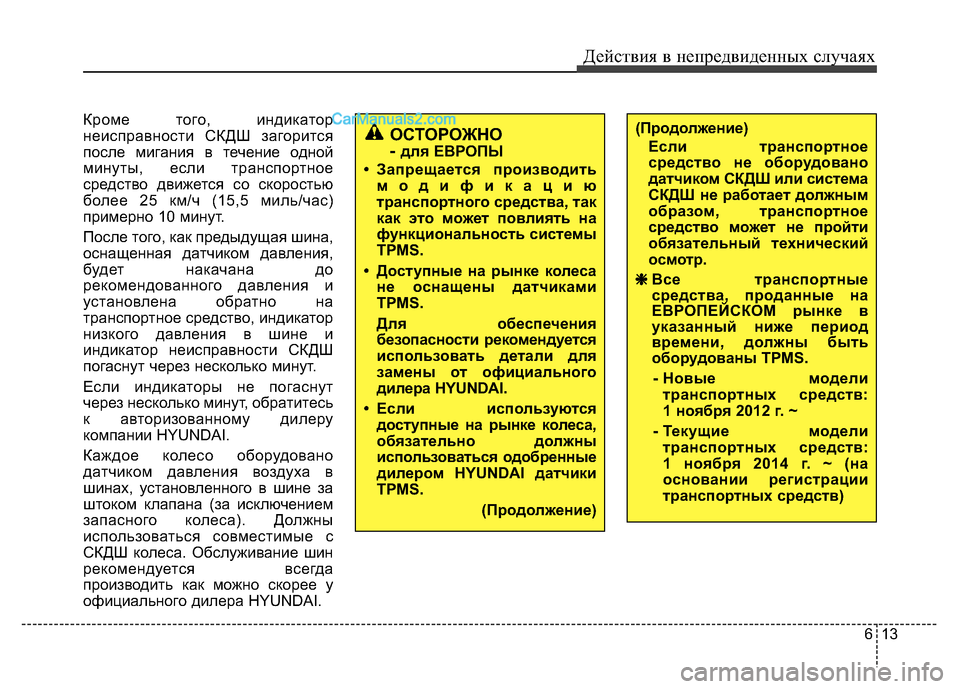

Действия в непредвиденных случаях
Кроме того, индикатор
неисправности СКДШ загорится
после мигания в течение одной
минуты, если транспортное
средство движется со скоростью
более 25 км/ч (15,5 миль/час)
примерно 10 минут.
После того, как предыдущая шина,
оснащенная датчиком давления,
будет накачана до
рекомендованного давления и
установлена обратно на
транспортное средство, индикатор
низкого давления в шине и
индикатор неисправности СКДШ
погаснут через несколько минут.
Если индикаторы не погаснут
через несколько минут, обратитесь
к авторизованному дилеру
компании HYUNDAI.
Каждое колесо оборудовано
датчиком давления воздуха в
шинах, установленного в шине за
штоком клапана (за исключением
запасного колеса). Должны
использоваться совместимые с
СКДШ колеса. Обслуживание шин
рекомендуется всегда
производить как можно скорее у
официального дилера HYUNDAI.
ОСТОРОЖНО
-
для ЕВРОПЫ
• Запрещается производить
модификацию
транспортного средства, так
как это может повлиять на
функциональность системы
TPMS.
• Доступные на рынке колеса
не оснащены датчиками
TPMS.
Для обеспечения
безопасности рекомендуется
использовать детали для
замены от официального
дилера HYUNDAI.
• Если используются
доступные на рынке колеса,
обязательно должны
использоваться одобренные
дилером HYUNDAI датчики
TPMS.
(Продолжение)
(Продолжение)
Если транспортное
средство не оборудовано
датчиком СКДШ или система
СКДШ не работает должным
образом, транспортное
средство может не пройти
обязательный технический
осмотр.
❈▼ ##/
#'"1 #'/
4▼✽▲➃46➁■▲3 #/ "
*/+ ! #'
"#%1 '!/ /,
#'"/ TrMS.
B 0"/ %'
##/ #'":
V # PQVP -.

Действия в непредвиденных случаях
14 6
ЕСЛИ СПУЩЕНА ШИНА
F070100ATQ
Домкрат и инструменты
Домкрат и колесный ключ
(рукоятка домкрата) хранятся в
отсеке для хранения под
передним пассажирским
сиденьем. Откройте крышку
отсека для хранения для доступа к
этому оборудованию.
(1) Домкрат
(2) Колесный ключ
(рукоятка домкрата)
F070101BUN
Инструкции по эксплуатации
домкрата
Домкрат предназначен только для
аварийной замены колеса.
Правильное хранение домкрата
предотвратит его “громыхание”
при движении автомобиля.
Выполнение инструкций по
эксплуатации домкрата уменьшит
риск получения травмы.
OTQ067003OTQ067017
ОСТОРОЖНО - Замена
шин
• Никогда не проводите
ремонт автомобиля на
полосе дороги или шоссе.
• Для замены шины всегда
съезжайте с дороги на
обочину. Домкратом можно
пользоваться на ровном,
твердом грунте. При
отсутствии твердого,
ровного места на обочине
обратитесь за помощью в
службу буксировки.
• Пользуйтесь специально
предназначенными для
домкрата местами спереди и
сзади автомобиля; никогда
не упирайте домкрат в
бамперы и любые другие
части автомобиля.
(Продолжение)

615

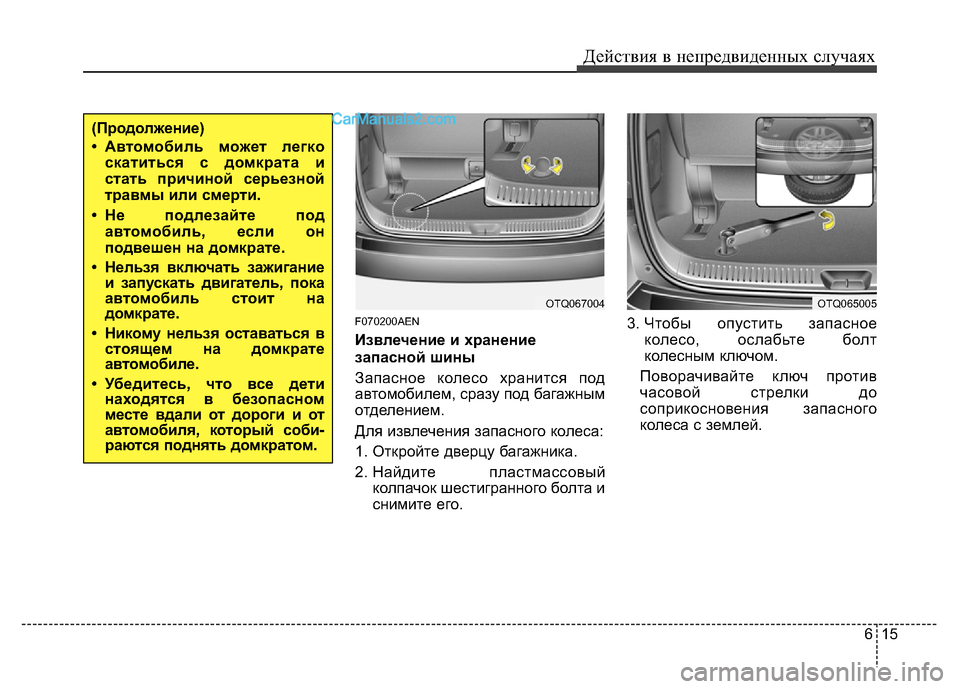

Действия в непредвиденных случаях
F070200AEN
Извлечение и хранение
запасной шины
Запасное колесо хранится под
автомобилем, сразу под багажным
отделением.
Для извлечения запасного колеса:
1. Откройте дверцу багажника.
2. Найдите пластмассовый
колпачок шестигранного болта и
снимите его.3. Чтобы опустить запасное
колесо, ослабьте болт
колесным ключом.
Поворачивайте ключ против
часовой стрелки до
соприкосновения запасного
колеса с землей.
OTQ067004OTQ065005
(Продолжение)
• Автомобиль может легко
скатиться с домкрата и
стать причиной серьезной
травмы или смерти.
• Не подлезайте под
автомобиль, если он
подвешен на домкрате.
• Нельзя включать зажигание
и запускать двигатель, пока
автомобиль стоит на
домкрате.
• Никому нельзя оставаться в
стоящем на домкрате
автомобиле.
• Убедитесь, что все дети
находятся в безопасном
месте вдали от дороги и от
автомобиля, который соби
-раются поднять домкратом.
